Impostazione ppm
Sulla pompa si imposta la quantità di prodotto da dosare per ogni litro d’acqua, ad esempio 10 ppm, 10 ml per quintale, 10%.
Produzione e dosaggio
Stazioni di dosaggio
La soluzione di dosaggio di più immediata realizzazione: una pompa dosatrice, comandata da un contatore lancia impulsi installato sulla tubazione, inietta il prodotto chimico in proporzione al volume d’acqua da trattare. Fornite su contenitore, su pannello o su skid, pronte per l’installazione.
- Dosaggio costante, volumetrico o proporzionale
- Una o due pompe
- Su contenitore, pannello o skid
- Collaudate prima della consegna
1 – 1.000l/hPortata delle pompe
100barPressione massima
20.000lContenitori fino a
3Modalità di dosaggio
Come funziona
Come funziona il dosaggio volumetrico
Consente il dosaggio di acidi, basi, disinfettanti, fertilizzanti, polielettroliti, flocculanti e di qualsiasi prodotto da dosare in funzione del volume d’acqua da trattare.
Misura del volume
Il contatore lancia impulsi misura il volume d’acqua transitato e invia alla pompa un numero proporzionale di impulsi.
Iniezione del prodotto
In funzione degli impulsi ricevuti la pompa esegue le iniezioni necessarie: il dosaggio risulta commisurato al volume d’acqua trattato.
Dosaggio
Modalità di dosaggio
Costante
Frequenza e volume delle iniezioni impostabili, con dosaggio attivato dal timer della pompa o da un contatto esterno di marcia e arresto.
Volumetrico
In funzione del volume d’acqua trattata, misurato dal contatore lancia impulsi (a turbina o Woltmann, acqua calda o fredda).
Contatori →Proporzionale
Proporzionale a un segnale esterno: 0-4/20 mA, 0-10 V, elettrodo Redox, pH, conducibilità, cella amperometrica.
Sistemi di misura →
Prodotti
Stazioni per prodotto
Cloro
Miscelazione e dosaggio di ipoclorito; parti idrauliche in PVDF.
Biossido stabilizzato
Con pompe per l’attivatore e per il filmante, a protezione delle tubazioni.
Stabilizzato o in loco →Perossido e peracetico
Perossido di idrogeno e acido peracetico, anche con pompe per i filmanti.
pH
Stazioni per acidi e per basi.
Bromo
Miscelazione e dosaggio del bromo.
Redox
Disinfettante dosato in proporzione al potenziale Redox misurato.
Sistema LDsRh →Fertilizzanti
Fertilizzanti e acidi per la fertirrigazione.
Polielettroliti e flocculanti
Per la depurazione e la chiarificazione.
TETRAMIX →
Impiego
Campi di impiego
Acque potabili
Acque grezze di pozzi e sorgenti, private e di acquedotti pubblici.
Approfondimento: l’acqua del pozzo →Circuiti sanitari
Circuiti di acqua sanitaria, anche come antilegionella.
Antilegionella →Industria
Acque di processo industriali.
Acque reflue
Acque reflue civili e industriali.
Composizione
Composizione della stazione
Contenitore
In PE, cilindrico verticale, da 120 a 1.000 litri (fino a 20.000 su richiesta), anche pigmentato, con vasca di sicurezza; predisposto per pompe, agitatore, lance e raccordi.
Contenitori →
Agitatore
Lento (3 razze da 150 mm) o veloce (marina da 90 mm), riduttore a vite senza fine senza lubrificazione, albero inox rivestito in PVC, guarnizione in FP contro i vapori.
Agitatori →
Lancia di aspirazione
Con valvola e filtro di fondo e sonda di livello, che arresta la pompa a prodotto esaurito; mantiene chiuso il contenitore.
Lance →
Valvola di sicurezza
In caso di sovrapressione scarica il prodotto nel contenitore.
Valvole →
Miscelatore statico
Assicura la dispersione del prodotto nell’acqua e protegge la tubazione dal contatto diretto con il prodotto.
Miscelatori →
Sensore di flusso
Verifica l’effettiva esecuzione del dosaggio e genera un allarme in caso di anomalia.
Sensore di flusso →
Contatore lancia impulsi
A turbina da 1/2" a 2" (1 – 35 impulsi/litro) o Woltmann da 2" a 12" (1 – 1.000 litri/impulso), quadrante asciutto o bagnato, anche teflonati.
Contatori →

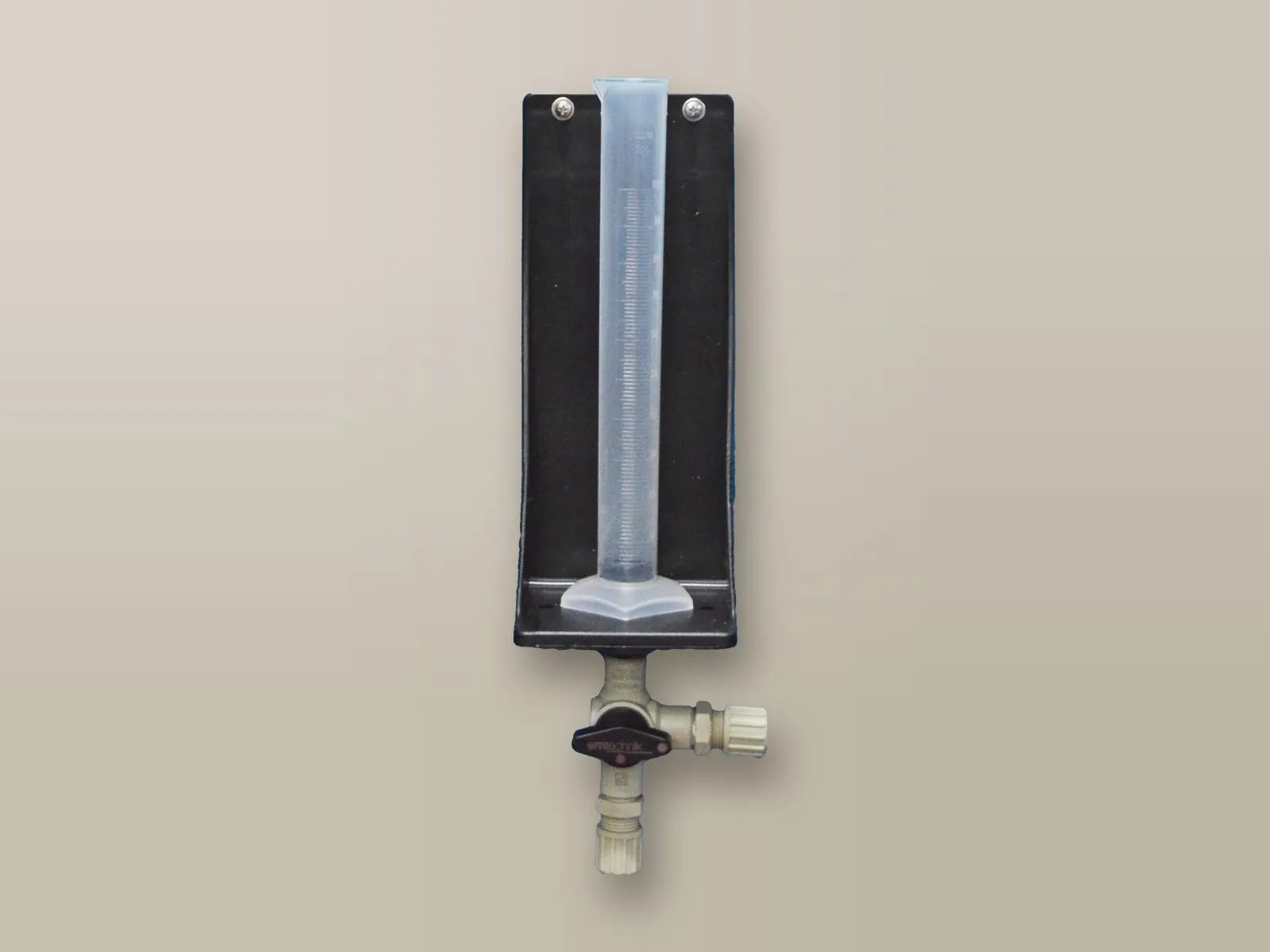

Cilindro di calibrazione
Consente la taratura precisa della pompa nelle effettive condizioni di esercizio, a garanzia dell’immissione della quantità di prodotto prefissata.
Versioni
Versioni su contenitore
Tutti i componenti sono preinstallati sul contenitore di stoccaggio: la configurazione di dosaggio più essenziale e di minore ingombro. Pompe elettromagnetiche, passo-passo, peristaltiche o a motore, da 1 a 1.000 l/h e fino a 100 bar secondo il modello.

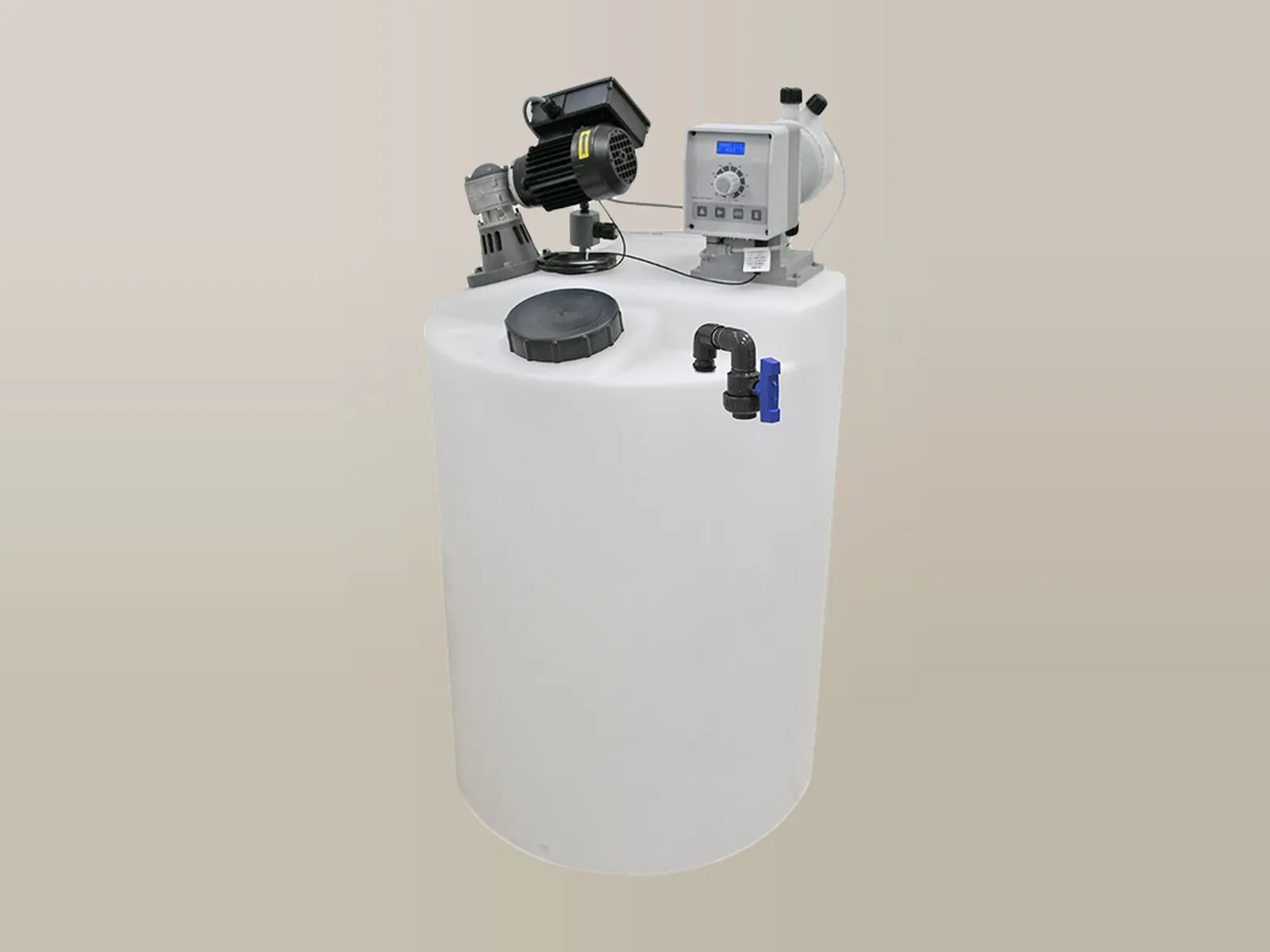

Con pompa AMS
Pompe AMS →

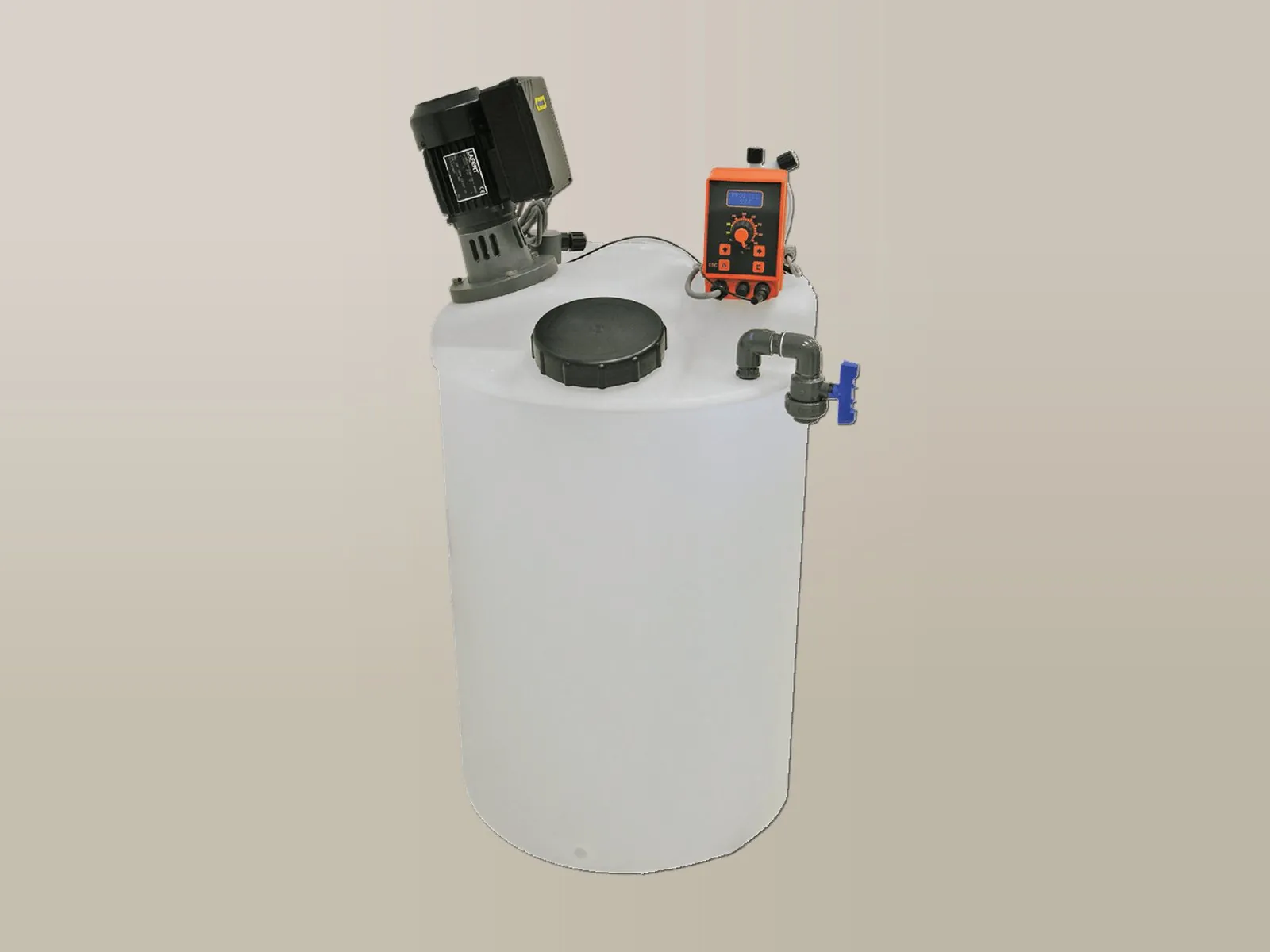

Con pompa K
Pompe K e KMS →

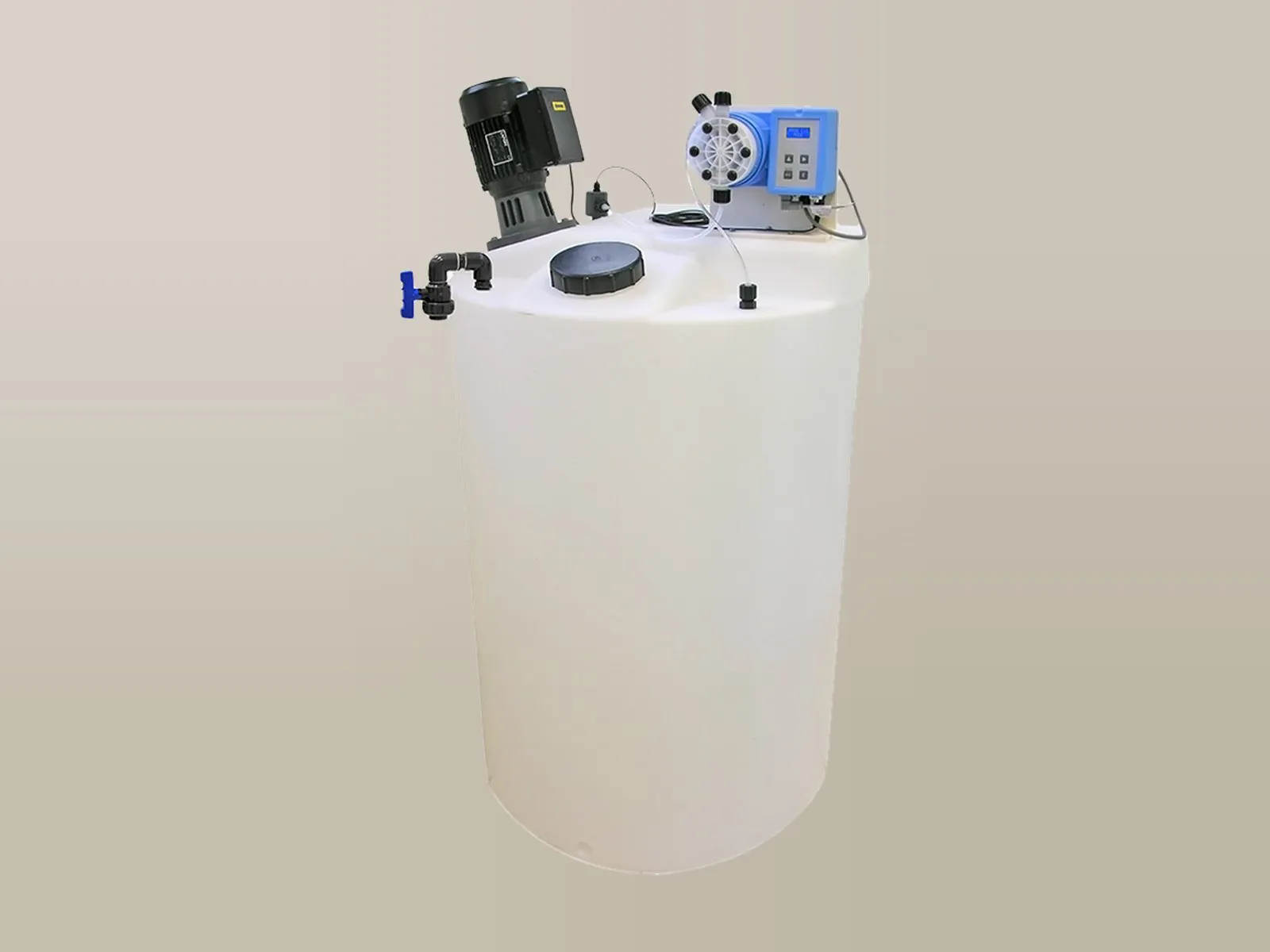

Con pompa T
Pompe T e TMS →

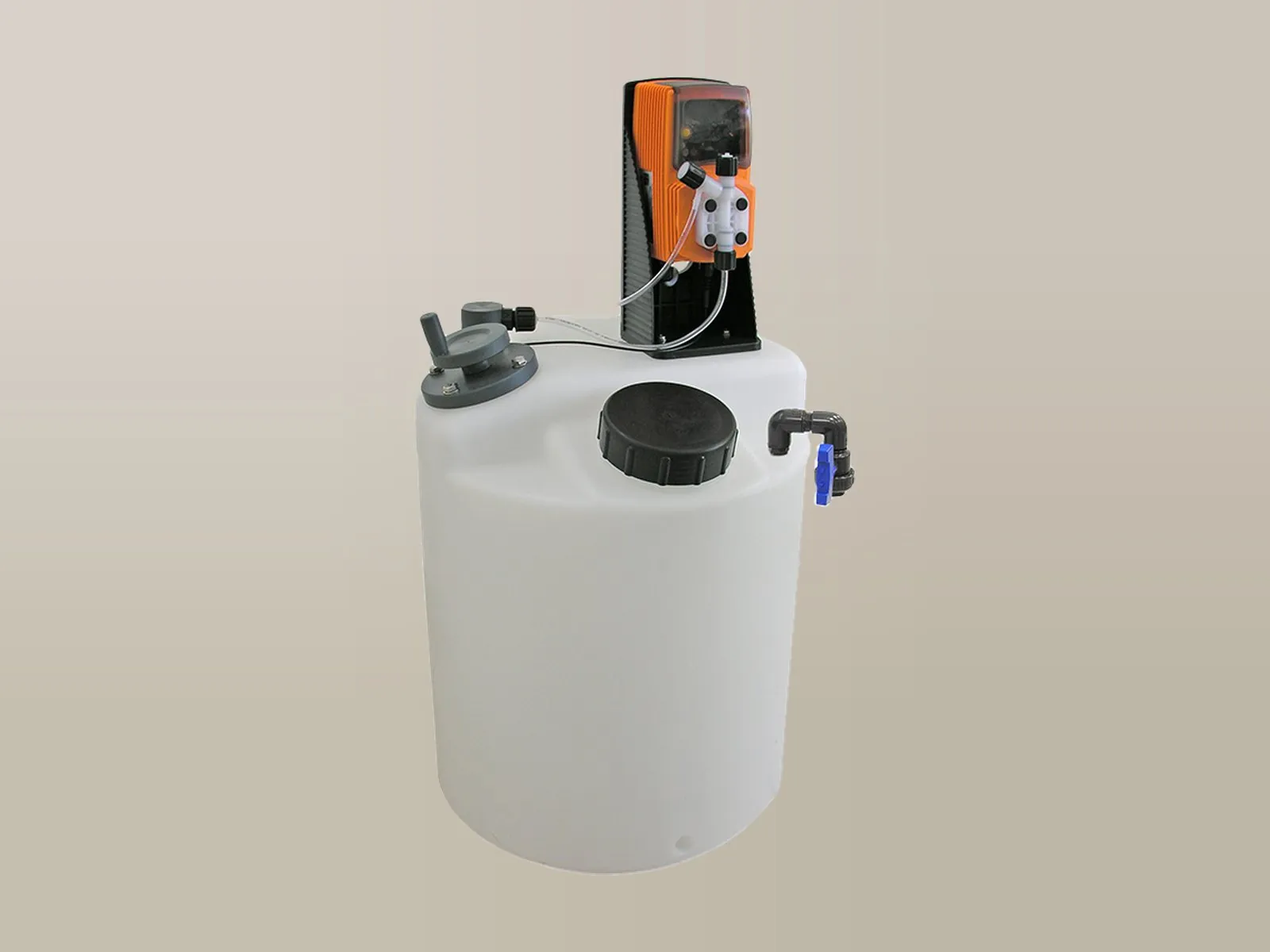

Con pompa V
Pompe V e VMS →

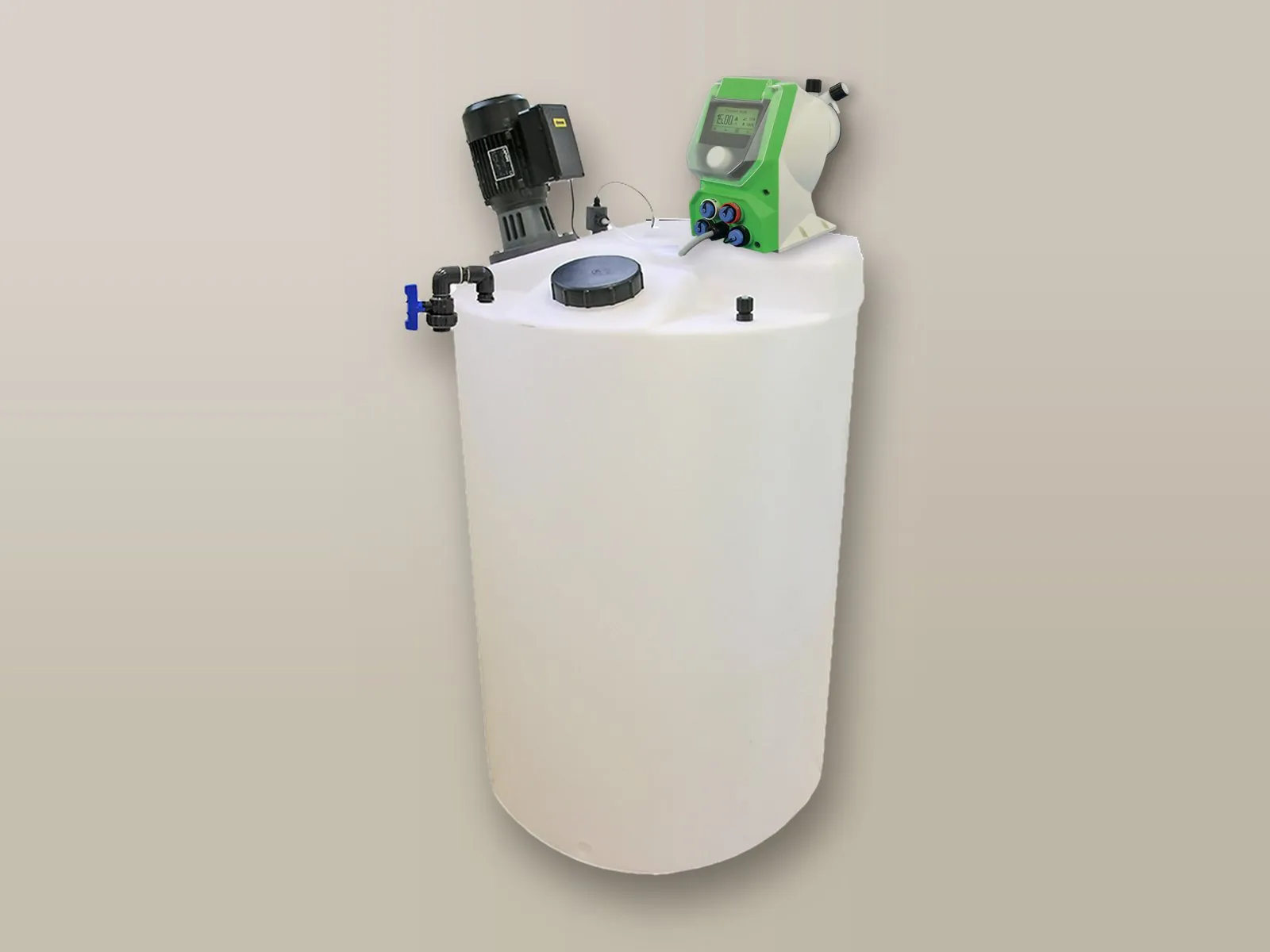

Con pompa Prisma
Pompe Prisma →
Con pompa Velon
Pompe Velon →

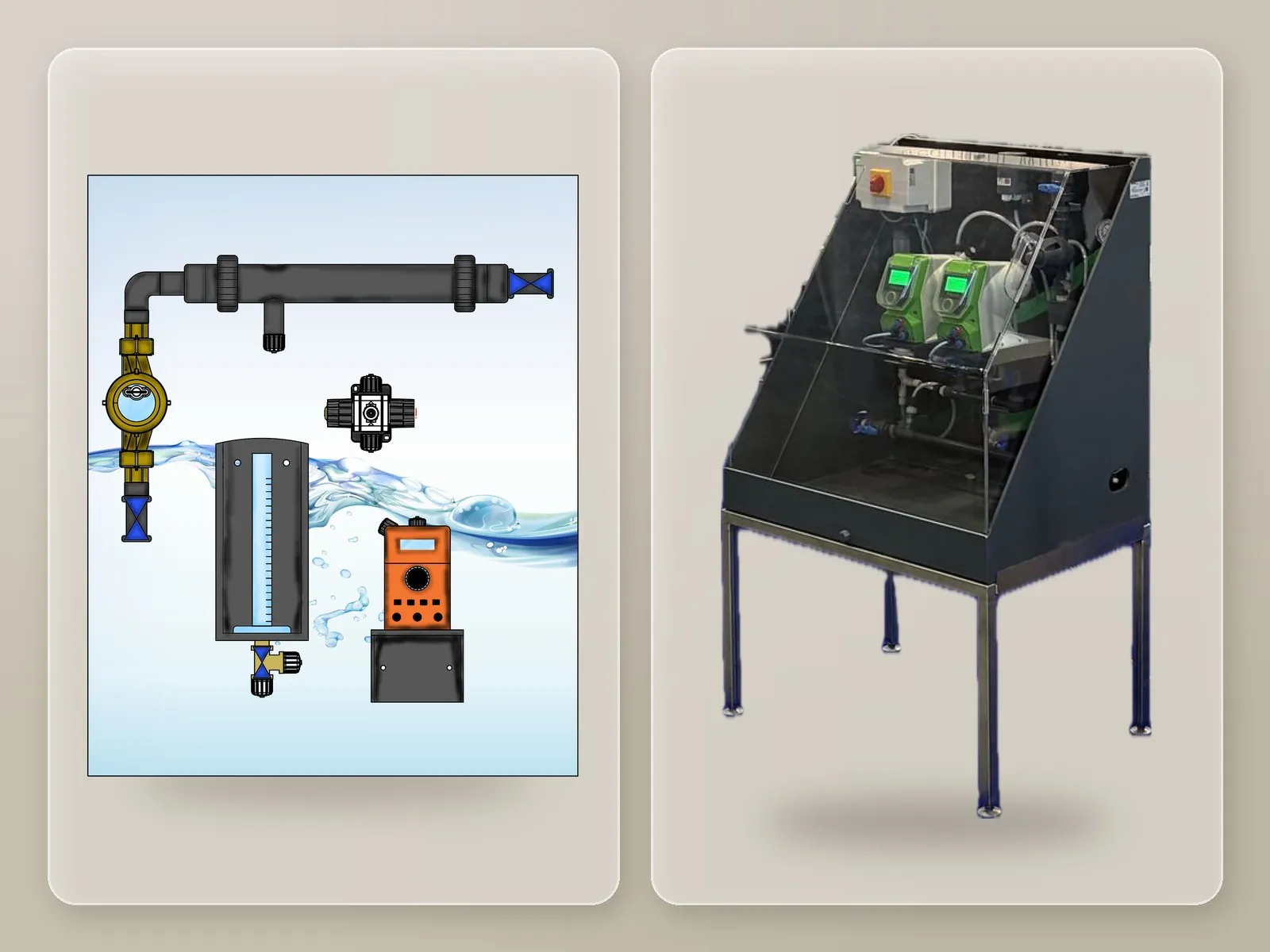

Su pannello
Versioni su pannello
Il sistema viene fornito preassemblato su pannello plastico, così da renderne l’installazione il più semplice possibile, con una o due pompe dosatrici.
Una pompa
Esempio di pannello preassemblato per il dosaggio di biocida.
Due pompe
Esempio di pannello preassemblato per il dosaggio di biocida e antincrostante.
Skid
Versioni su skid
Assemblati e collaudati prima della consegna, per un’integrazione rapida e fermi impianto ridotti al minimo. Tutti i sistemi di trattamento possono essere preassemblati su pannello, in box stagno o su skid, anche con strumenti, sonde e telecontrollo.

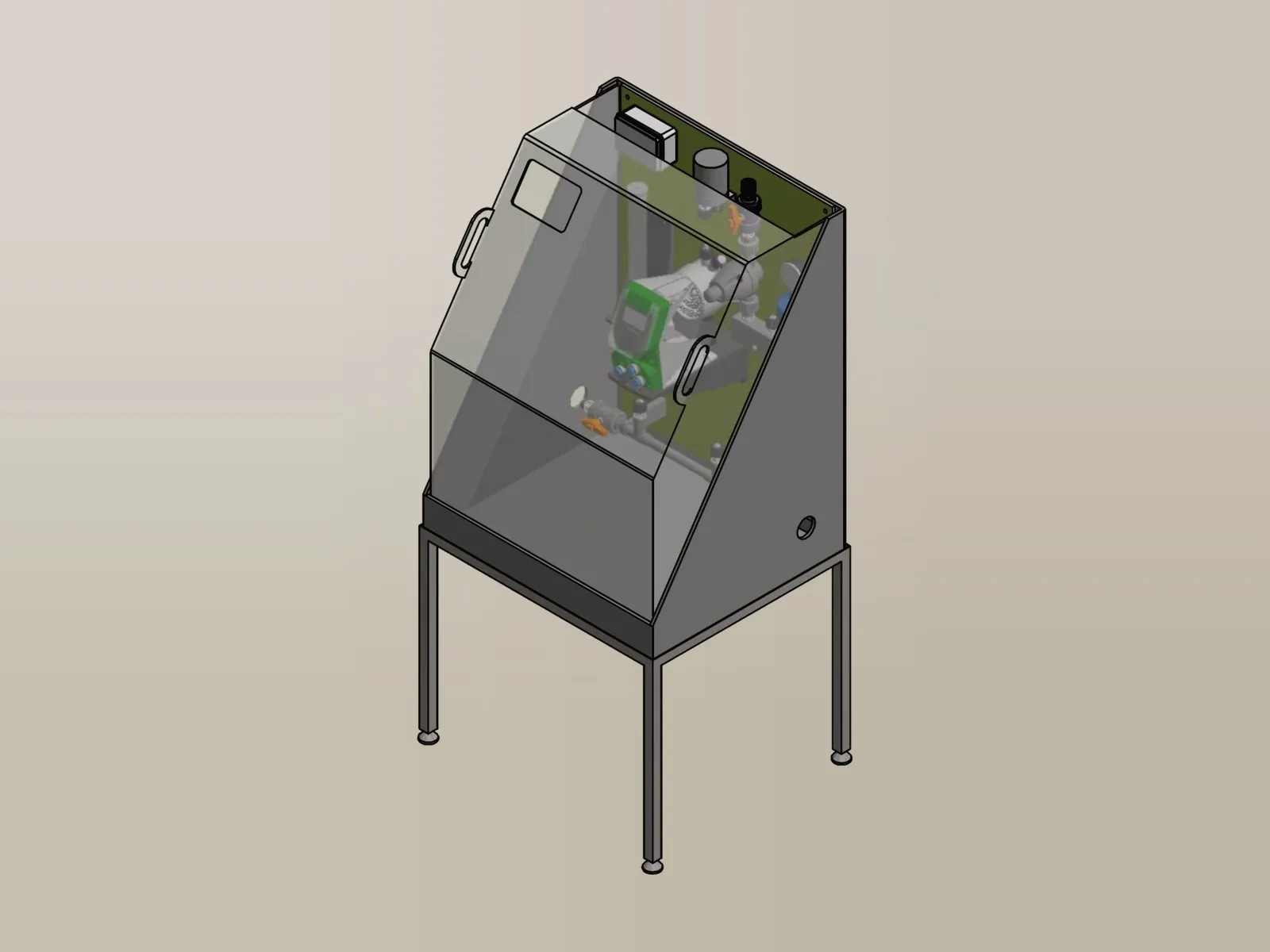

Skid piccolo
Una pompa AMS, KMS o Prisma e un punto di iniezione; 600 × 800 mm (esclusa la struttura rialzata).
Skid medio
Due pompe AMS, KMS o Prisma e un punto di iniezione; 800 × 800 mm (esclusa la struttura rialzata).
Skid personalizzato
Progettato sulle specifiche dell’impianto, anche con sistemi di misura e dosaggio integrati.

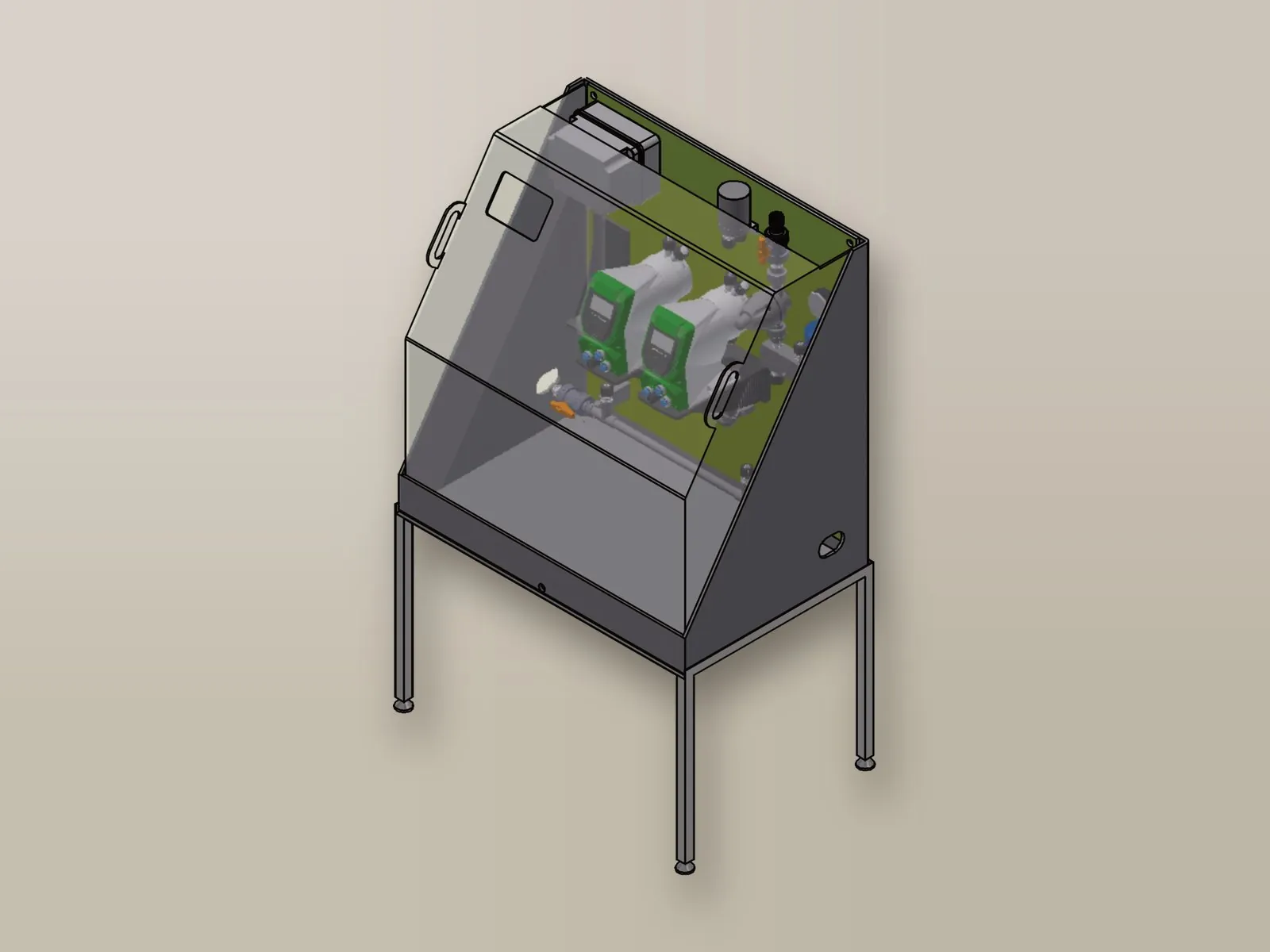

Skid di esempio
Skid medio con due pompe dosatrici, quadro elettrico, copertura in PMMA e struttura rialzata in AISI 304.

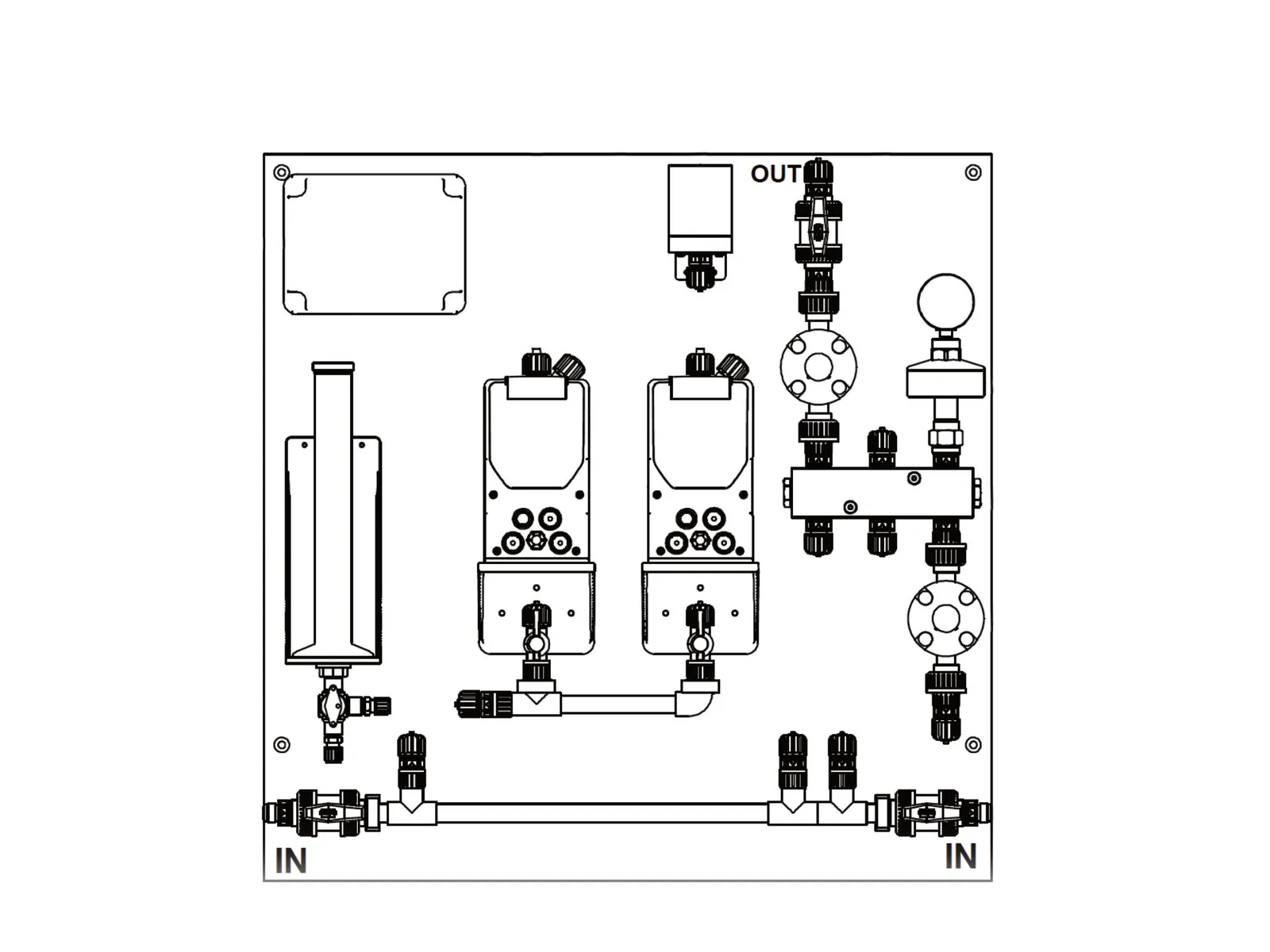

Composizione dello skid
Componenti
- Ingresso del prodotto G1/2" DN15
- Cilindro di calibrazione
- Quadro elettrico con interruttore
- Pompa dosatrice
- Soppressore di pulsazioni (per le pompe elettromagnetiche)
- Manifold di distribuzione
- Manometro con separatore a membrana
- Valvola di pressione tarabile 0,5 – 10 bar
- Valvola di sicurezza
- Uscita del prodotto
Di serie
- Struttura e pannello in PVC
- Valvole di ingresso e uscita in PVC-U
- Valvole di pressione e sicurezza in PVC e PTFE
- Tubazioni PVC-U DN15 PN16
- Valvole passanti in PVDF o PP
- Pompe con testata in PVDF o PP e o-ring FP o EP
- Manifold in PVC
- Quadro con interruttore
A richiesta
- Copertura in PMMA
- Struttura rialzata in AISI 304
- Cilindro di calibrazione
- Manometro con separatore
- Soppressore di pulsazioni
- Telecontrollo Modbus RTU o Wi-Fi
- Allarme SMS con modem 4G
- Uscita 4/20 mA proporzionale alla portata dosata
Schemi
Schemi di installazione
Nella versione su pannello la stazione può essere installata anche in by-pass, con cilindro di calibrazione per la taratura della pompa nelle effettive condizioni di esercizio.

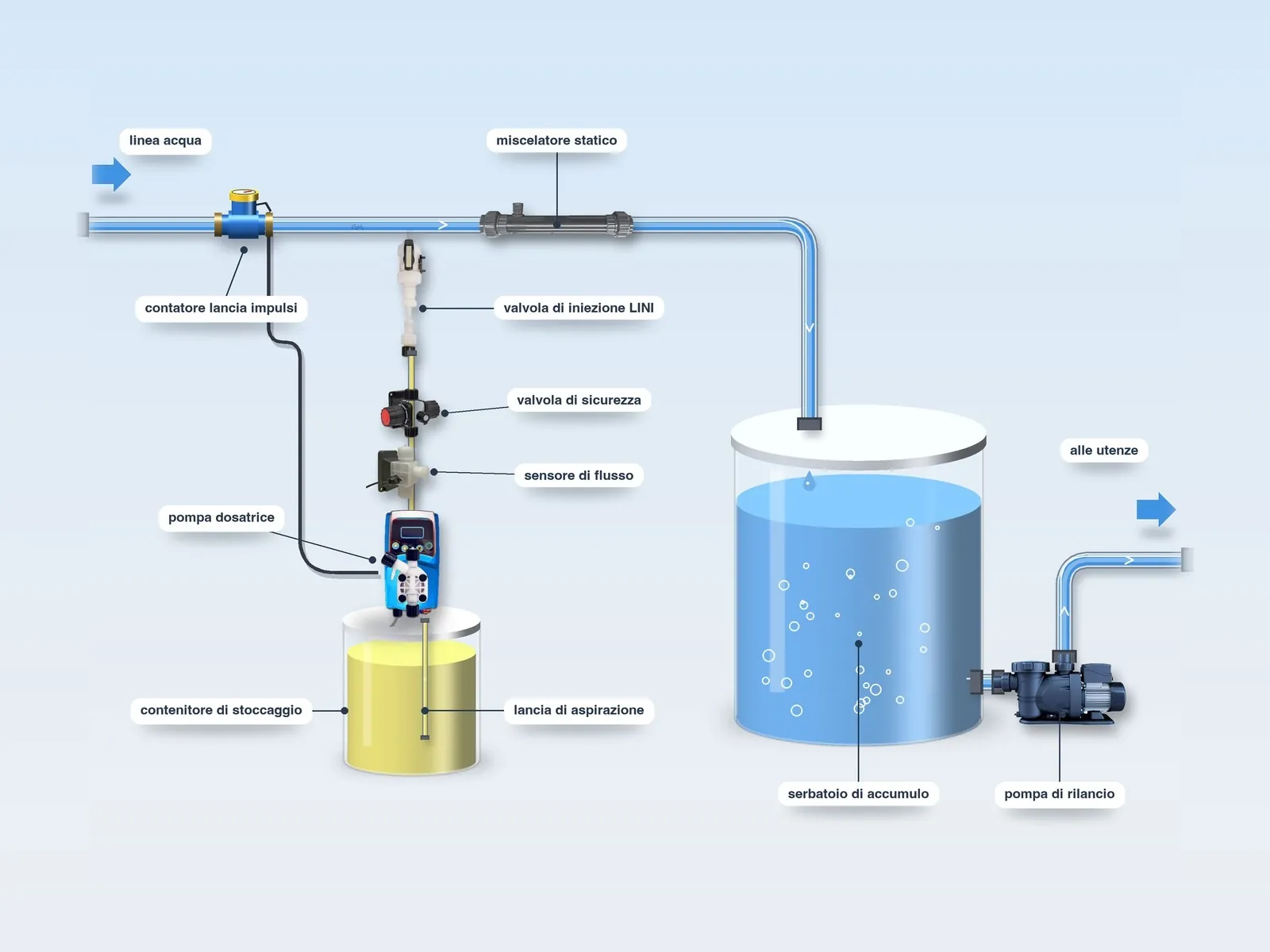

Dosaggio in linea
Dosaggio sulla linea che alimenta il serbatoio, prima della pompa di rilancio alle utenze.

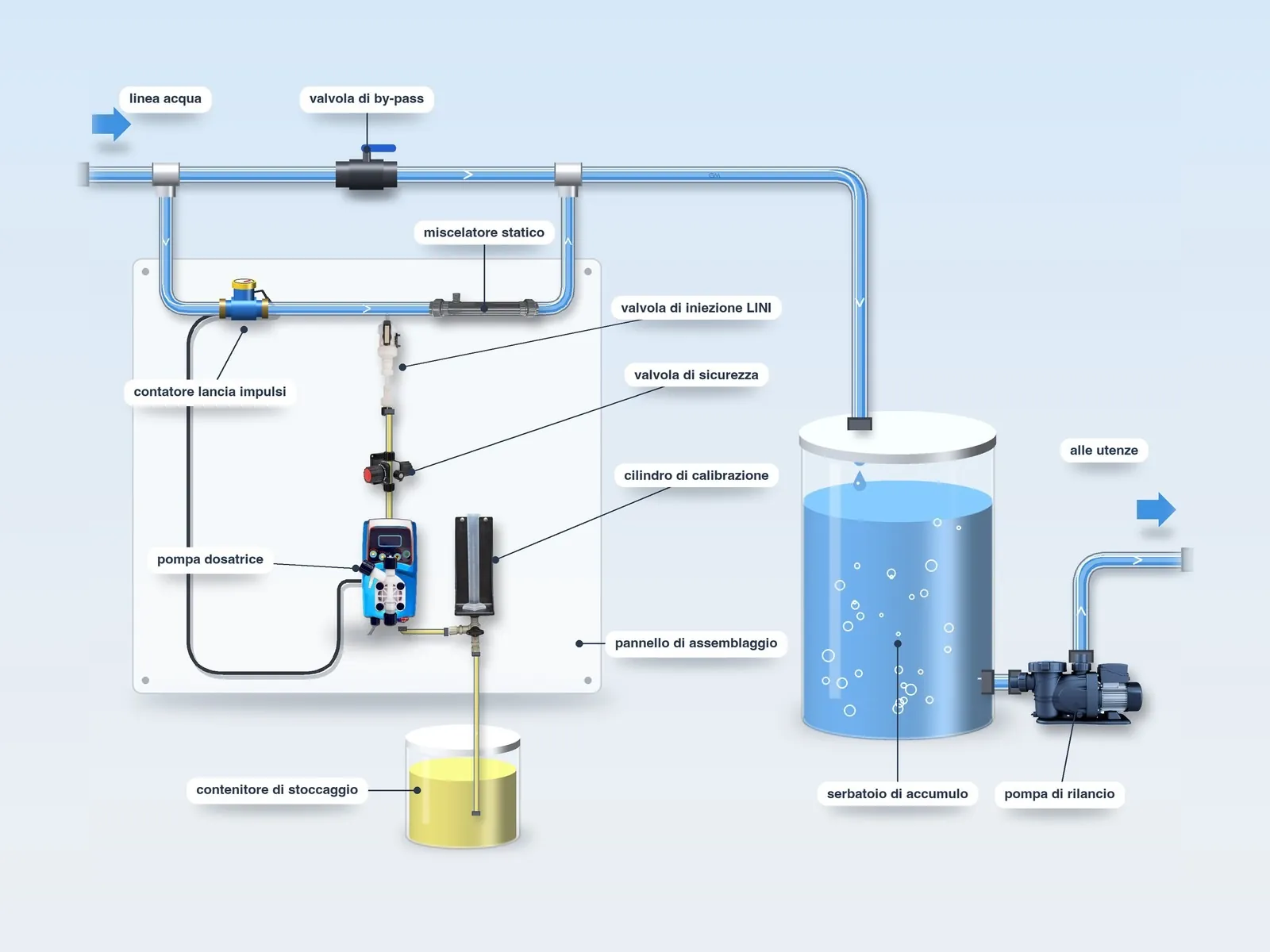

Dosaggio in by-pass con una pompa
Pannello con contatore, pompa, valvola di sicurezza e cilindro di calibrazione.

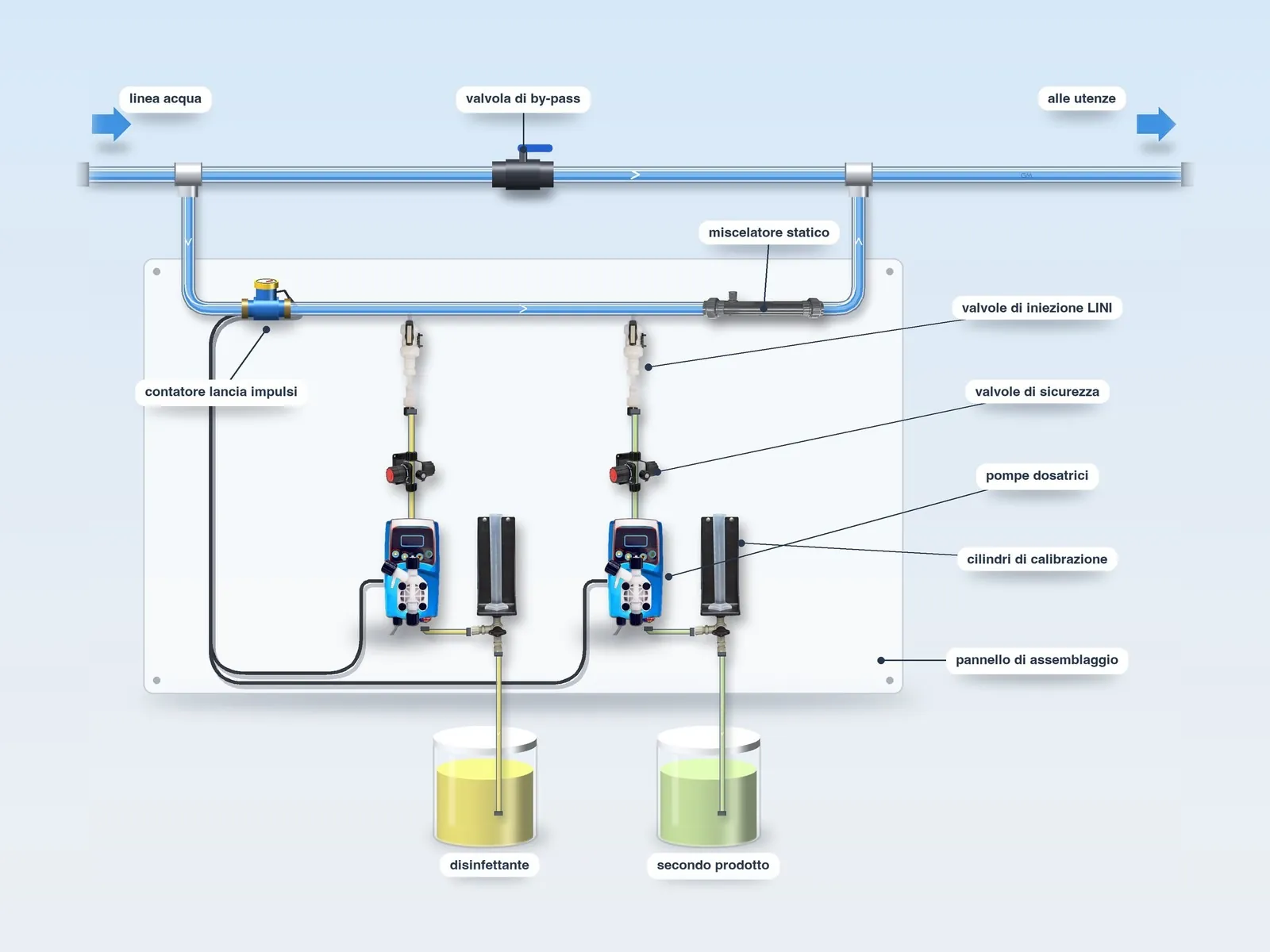

Dosaggio in by-pass con due pompe
Ad esempio disinfettante e filmante, oppure biocida e polifosfato alimentare.

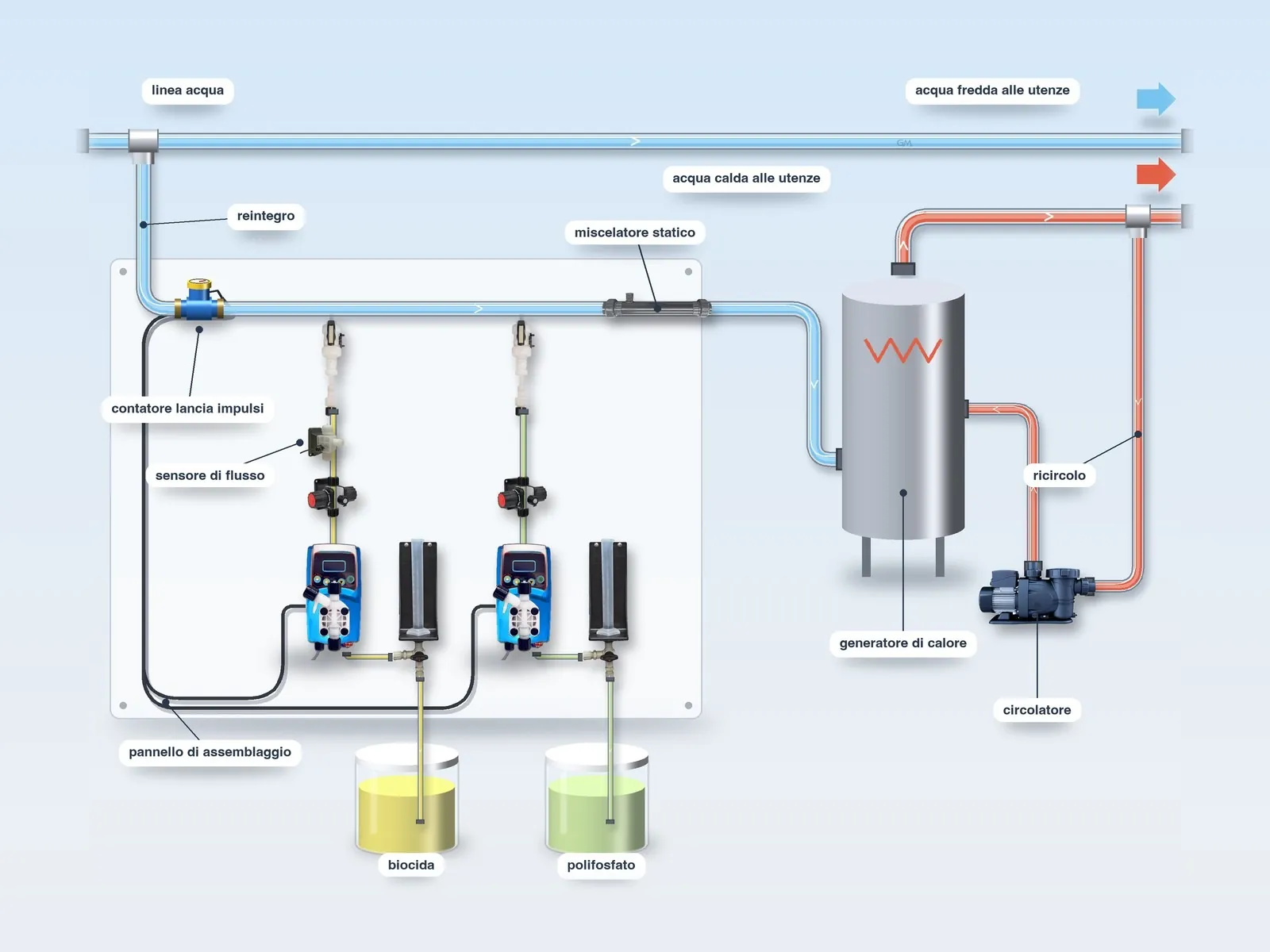

Da acqua fredda ad acqua calda
Il contatore installato sulla tubazione dell’acqua da riscaldare comanda la pompa del biocida; il sensore di flusso verifica il dosaggio e genera l’allarme in caso di anomalia; una seconda pompa dosa il polifosfato.
Quale scegliere
Dalla soluzione più semplice alla più completa
Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
LDsRh
Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.
Dettagli →
LDsCL
La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli →
Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Progettazione della stazione
Indicateci il prodotto da dosare, la portata d’acqua da trattare e il luogo di installazione: proporremo pompa, contatore, contenitore e accessori, anche in versione preassemblata.
