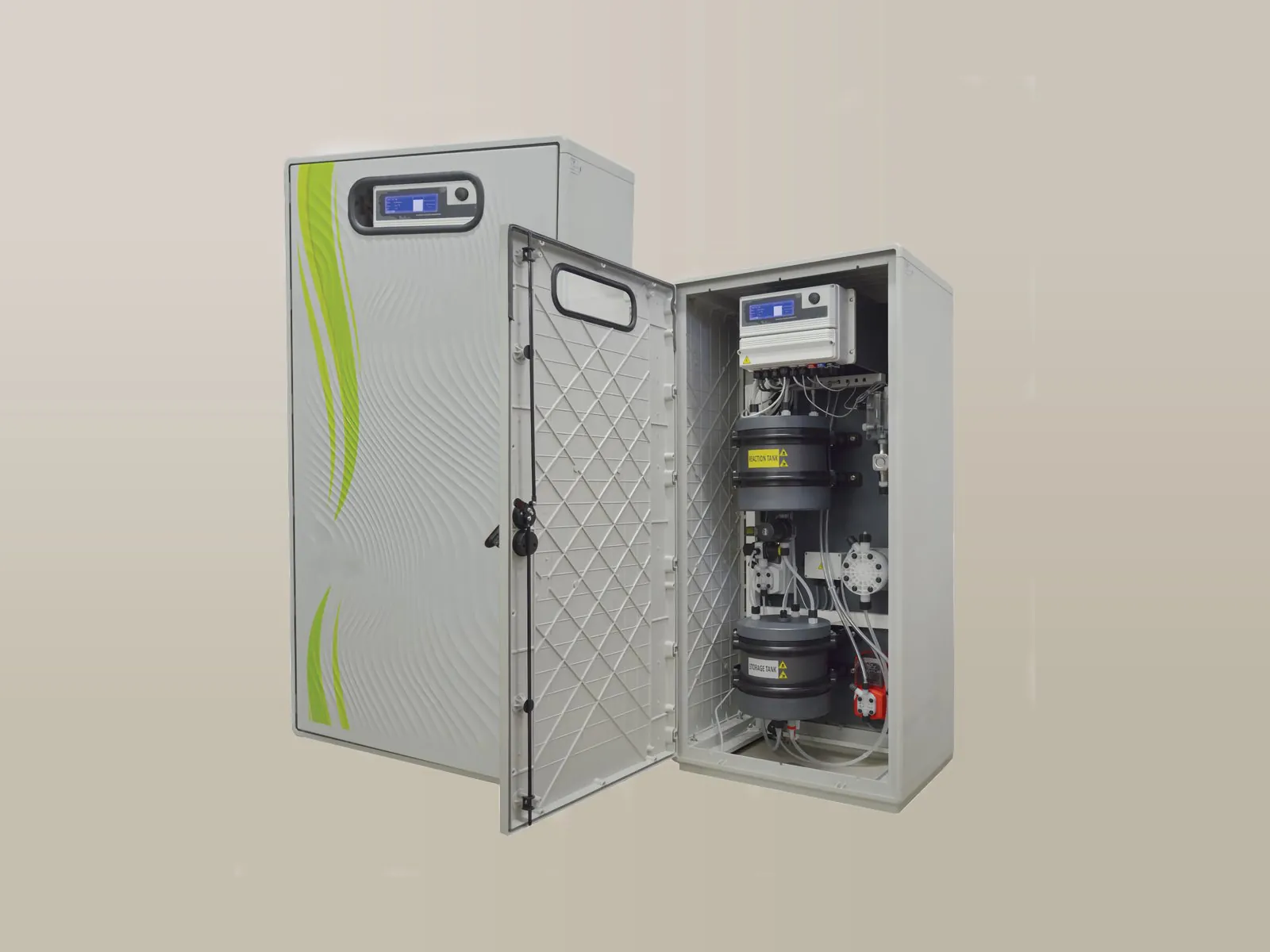

Il generatore LOTUS AIR produce in loco, in ciclo automatico e in condizioni di sicurezza, biossido di cloro concentrato a partire da due precursori: acido cloridrico e clorito di sodio. Il prodotto viene trasferito in un serbatoio di stoccaggio integrato, dal quale lo prelevano una o più pompe dosatrici.
Ossidante e disinfettante di elevata efficacia: agisce su tutte le specie organiche, compresi la legionella e il biofilm, e ossida ferro e manganese. È impiegato nei serbatoi degli acquedotti, negli impianti di acqua calda di alberghi, ospedali e piscine, nell’industria (lavaggio di bottiglie, frutta e verdura, torri di raffreddamento), negli allevamenti e in agricoltura.
Approfondimento: i disinfettanti impiegati →Esplica l’azione disinfettante in circa 5 minuti di contatto e permane a lungo in soluzione, raggiungendo anche le zone più remote o a ristagno dell’impianto, con un’efficacia residua superiore a quella degli altri disinfettanti.
Distrugge il biofilm, che offre riparo e nutrimento a batteri come la legionella, e ne contrasta la riformazione, con un’efficacia nettamente superiore a quella dell’ipoclorito di sodio.
Non altera odore, sapore e colore dell’acqua, è attivo tra pH 4 e 10, non forma trialometani né composti organo-alogenati e non reagisce con l’ammoniaca, evitando la formazione di clorammine.
Concentrazione consigliata contro la legionella: 0,1 – 1,0 mg/l, secondo l’impianto, l’acqua e il livello di contaminazione. In caso di contaminazione elevata è possibile un lavaggio temporaneo della rete con 5 – 10 mg/l (trattamento shock), interdicendo l’uso dell’acqua calda e riportando successivamente la concentrazione ai valori di esercizio.
Il biossido di cloro è un composto instabile, soggetto a rapida degradazione: si impiega in forma stabilizzata oppure viene prodotto direttamente nel luogo di utilizzo.
Approfondimento: il biossido di cloro →Viene attivato dall’utilizzatore con un secondo prodotto e deve essere consumato entro circa 30 giorni, con efficacia decrescente; dopo l’apertura della tanica possono formarsi cloriti e clorati. Si dosa con le stazioni di dosaggio o con il sistema LDsCL.
Sistema LDsCL →I precursori, acido cloridrico (HCl 9%) e clorito di sodio (NaClO2 7,5%), hanno un costo sensibilmente inferiore a quello del biossido stabilizzato; la produzione in piccole quantità garantisce un prodotto sempre fresco, con sottoprodotti pressoché assenti.
I sistemi LOTUS, esaminati dai tecnici INAIL, hanno ricevuto parere di idoneità alla gestione in sicurezza degli impianti idrici e alla prevenzione della legionella: la loro installazione costituisce un miglioramento delle condizioni di sicurezza e igiene dei luoghi di lavoro e consente di beneficiare di una riduzione fino al 28% del premio annuale INAIL.
All’interno del reattore l’acqua e i due precursori reagiscono, con formazione di biossido di cloro.

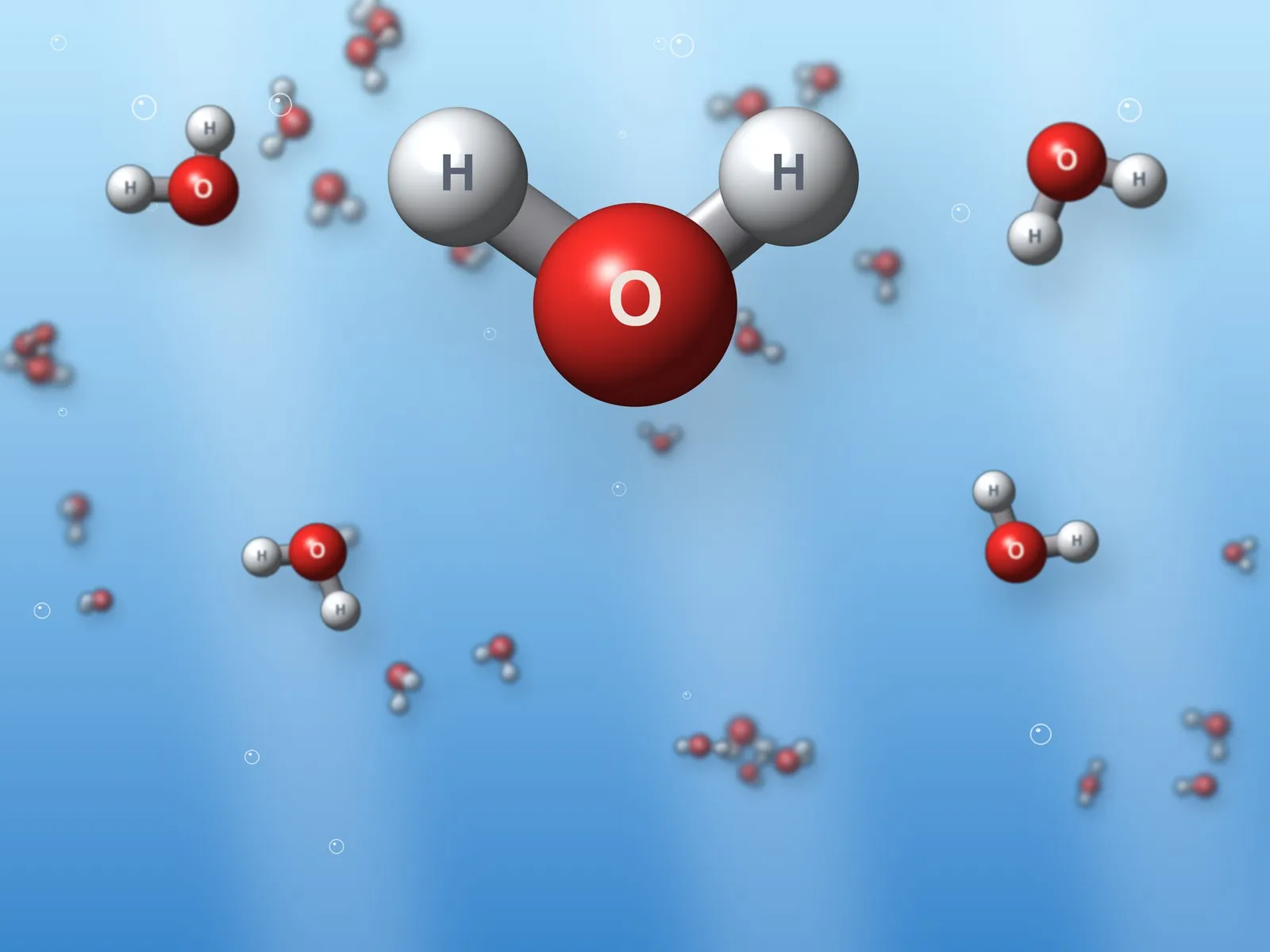

Per prima viene introdotta l’acqua, priva di cloro libero: l’elettrovalvola la immette nel reattore, sede della reazione.
La pompa 1 aggiunge il primo precursore, l’acido cloridrico (HCl) al 9%, molecola costituita da un atomo di idrogeno legato a un atomo di cloro.

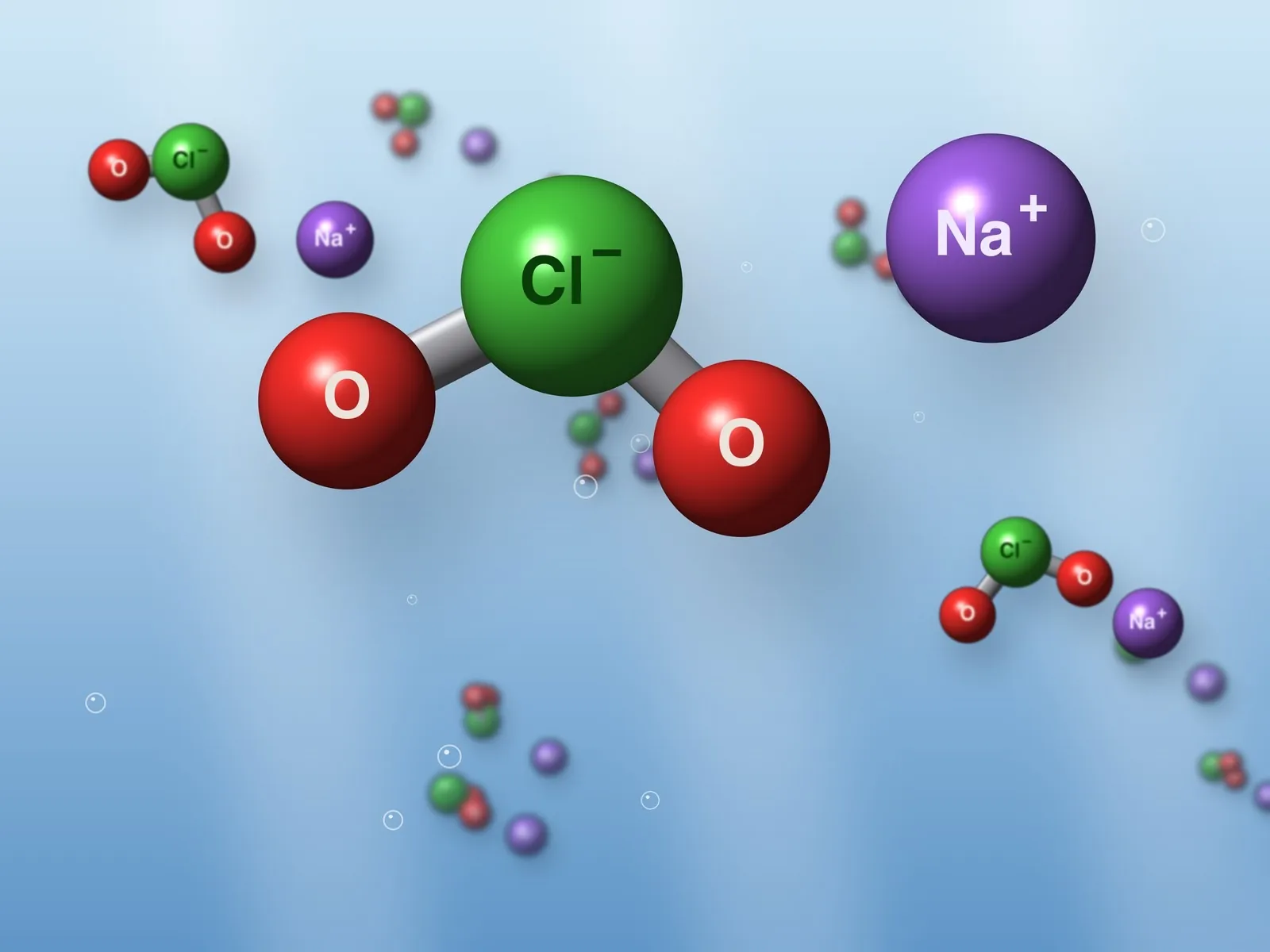

La pompa 2 aggiunge il clorito di sodio (NaClO2) al 7,5%, che in soluzione si dissocia in ione sodio e ione clorito, costituito da un atomo di cloro e due di ossigeno.

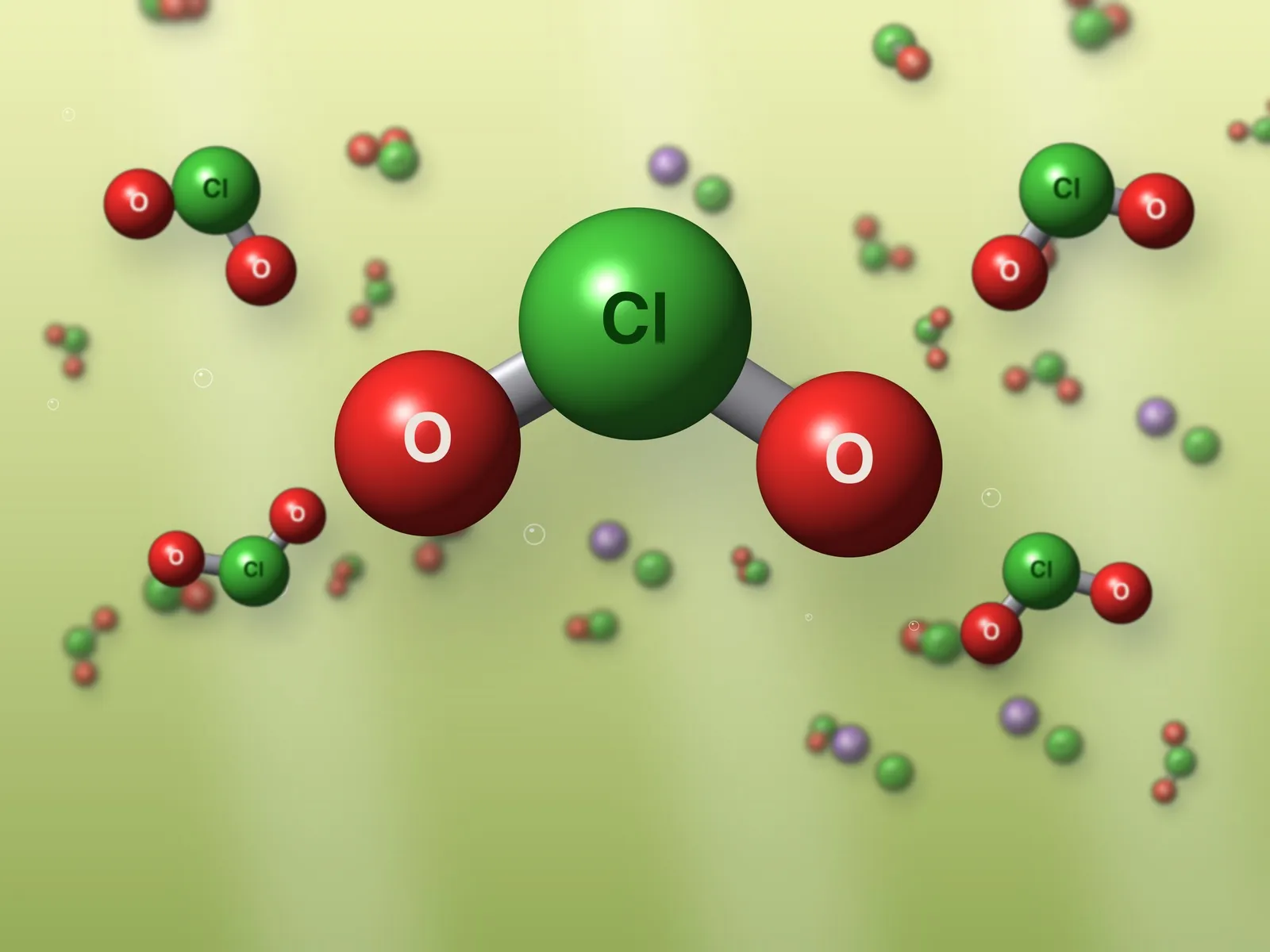

Nel reattore da 1 litro, a pressione ambiente, in 15 minuti l’acido converte il clorito in biossido di cloro; come prodotti secondari si formano cloruro di sodio e acqua.
Una seconda immissione d’acqua diluisce il biossido (ClO2) fino a 2 g/l; la soluzione viene quindi trasferita nel serbatoio di stoccaggio, a disposizione delle pompe dosatrici.
La reazione: 5 NaClO2 + 4 HCl → 4 ClO2 + 5 NaCl + 2 H2O.
Cicli completamente automatici in un reattore da 1 litro a pressione ambiente, svuotabile mediante l’apertura di un rubinetto. La reazione è monitorata in continuo: in caso di anomalia lo strumento svuota il reattore e genera un allarme.
L’elettrovalvola carica l’acqua nel serbatoio di reazione fino al livello 1.

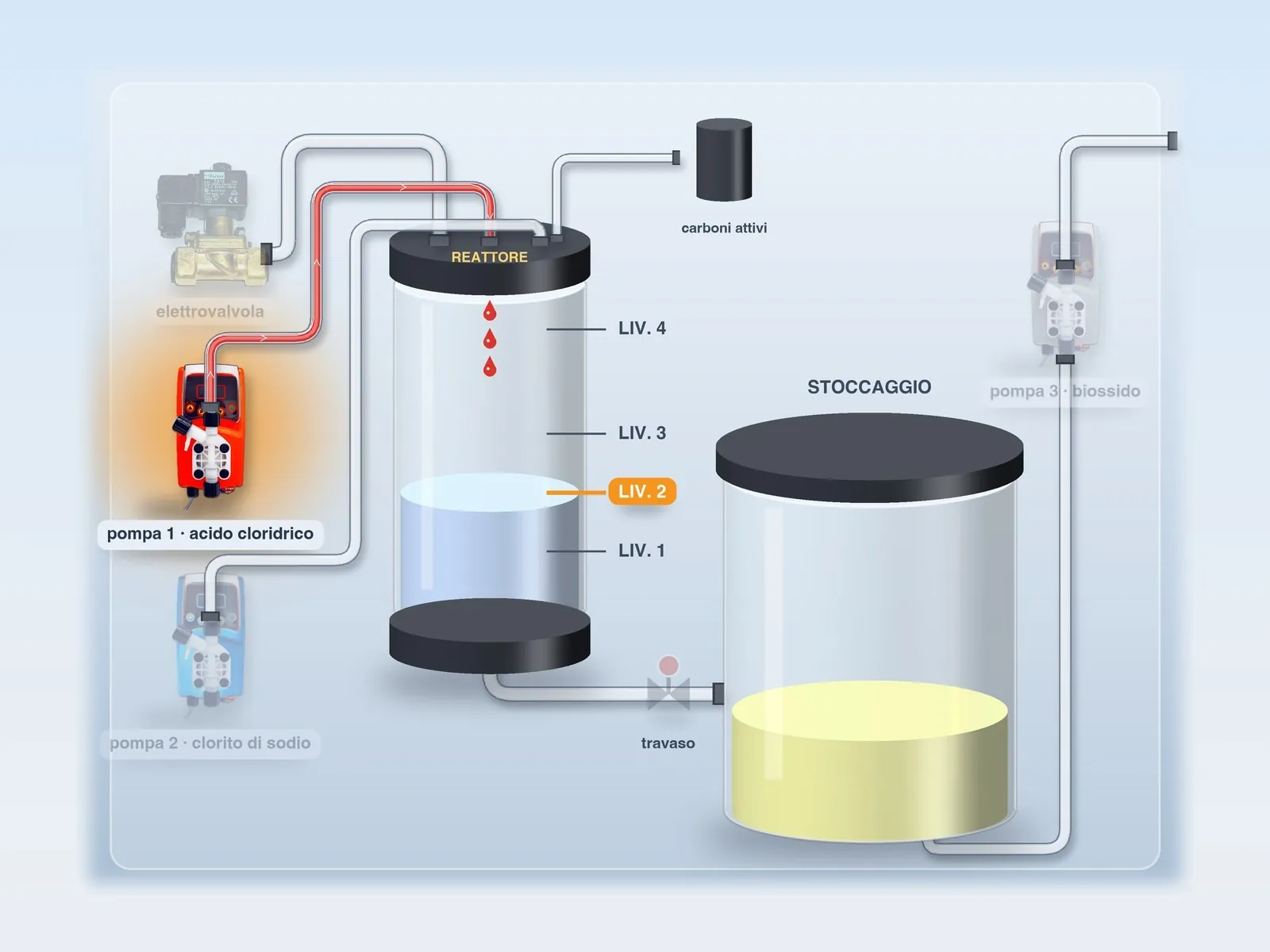

La pompa 1 aggiunge l’acido cloridrico fino al livello 2.

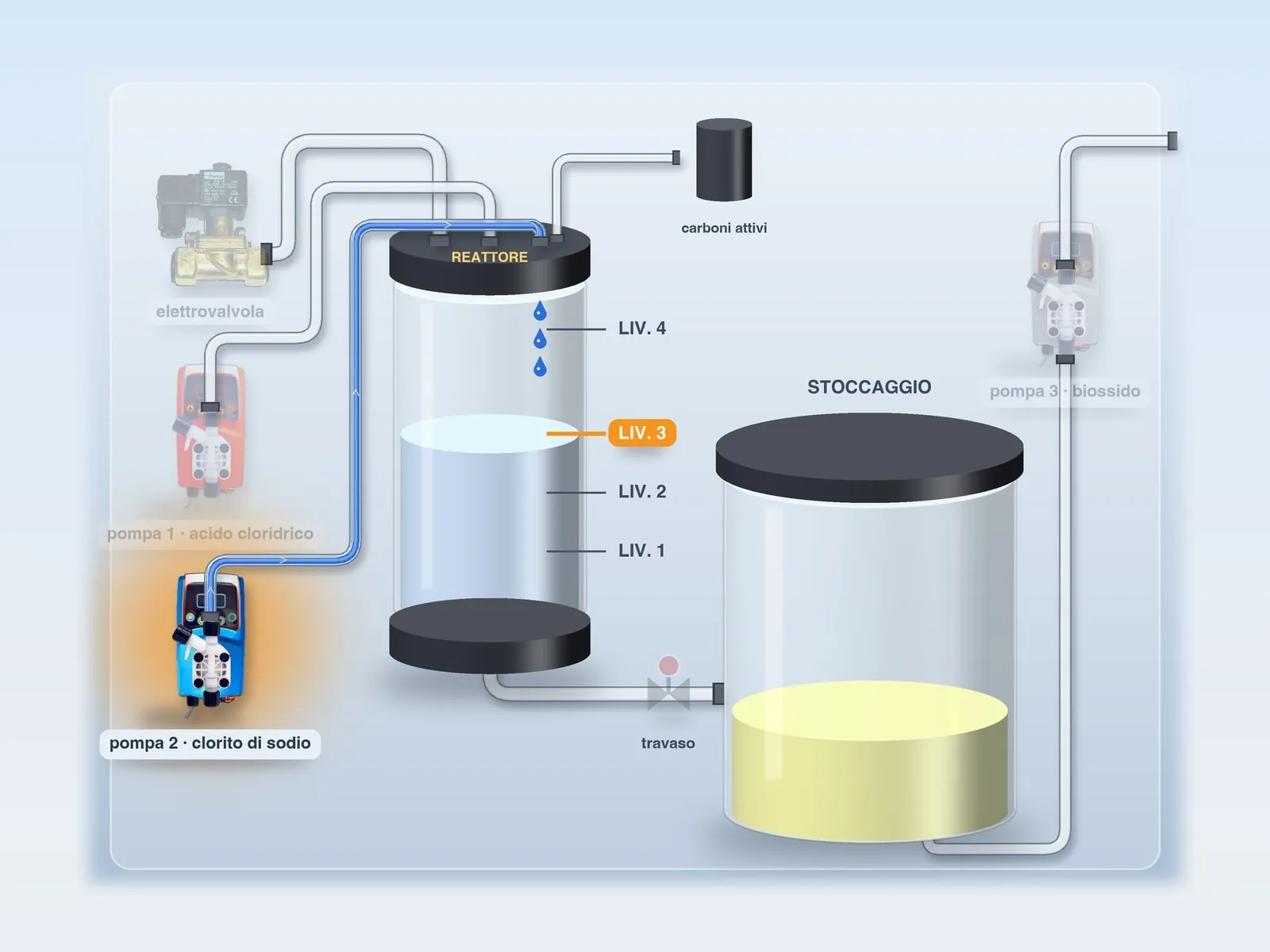

La pompa 2 aggiunge il clorito di sodio fino al livello 3.

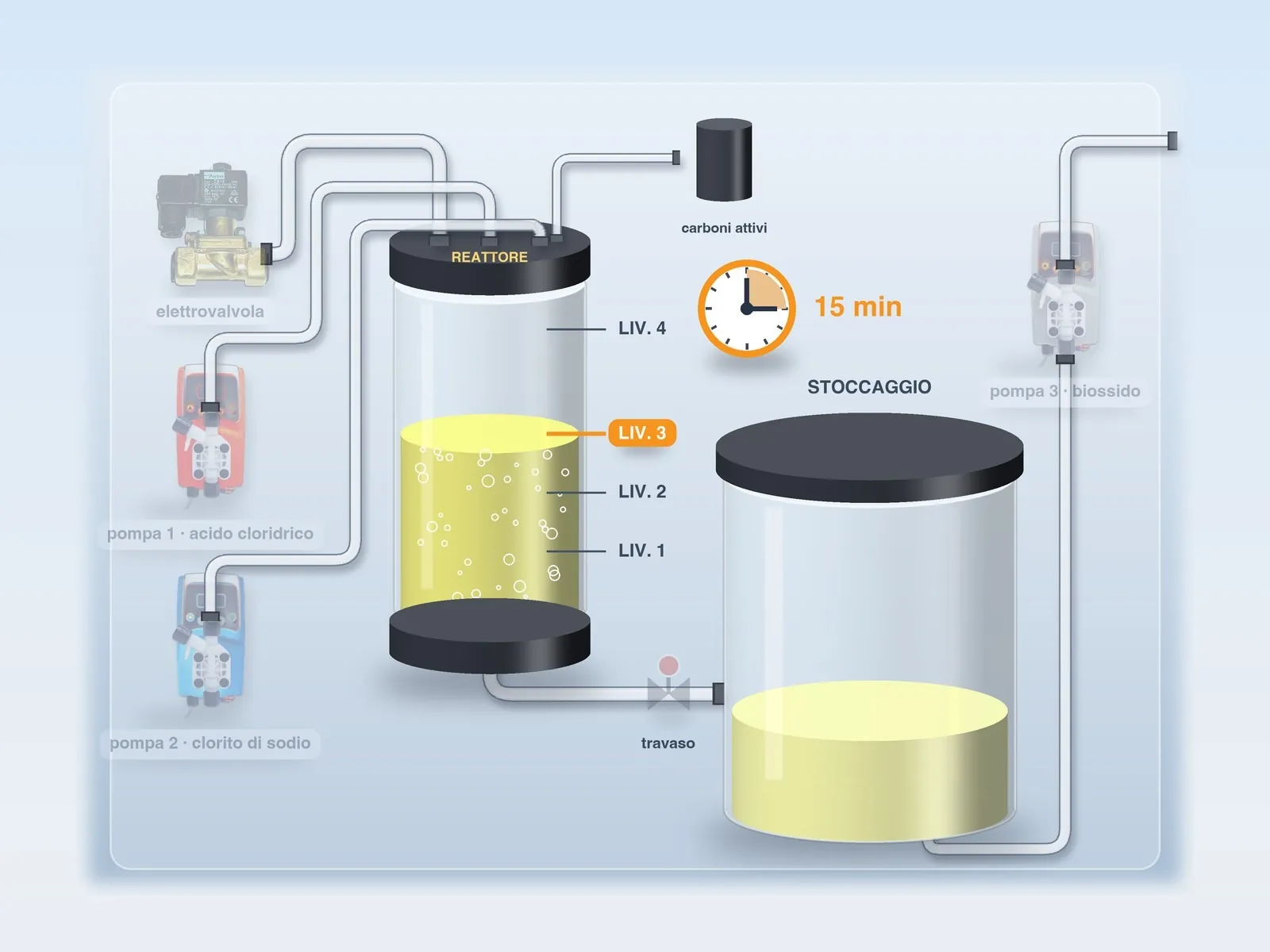

Reazione della durata di 15 minuti, con formazione del biossido di cloro.

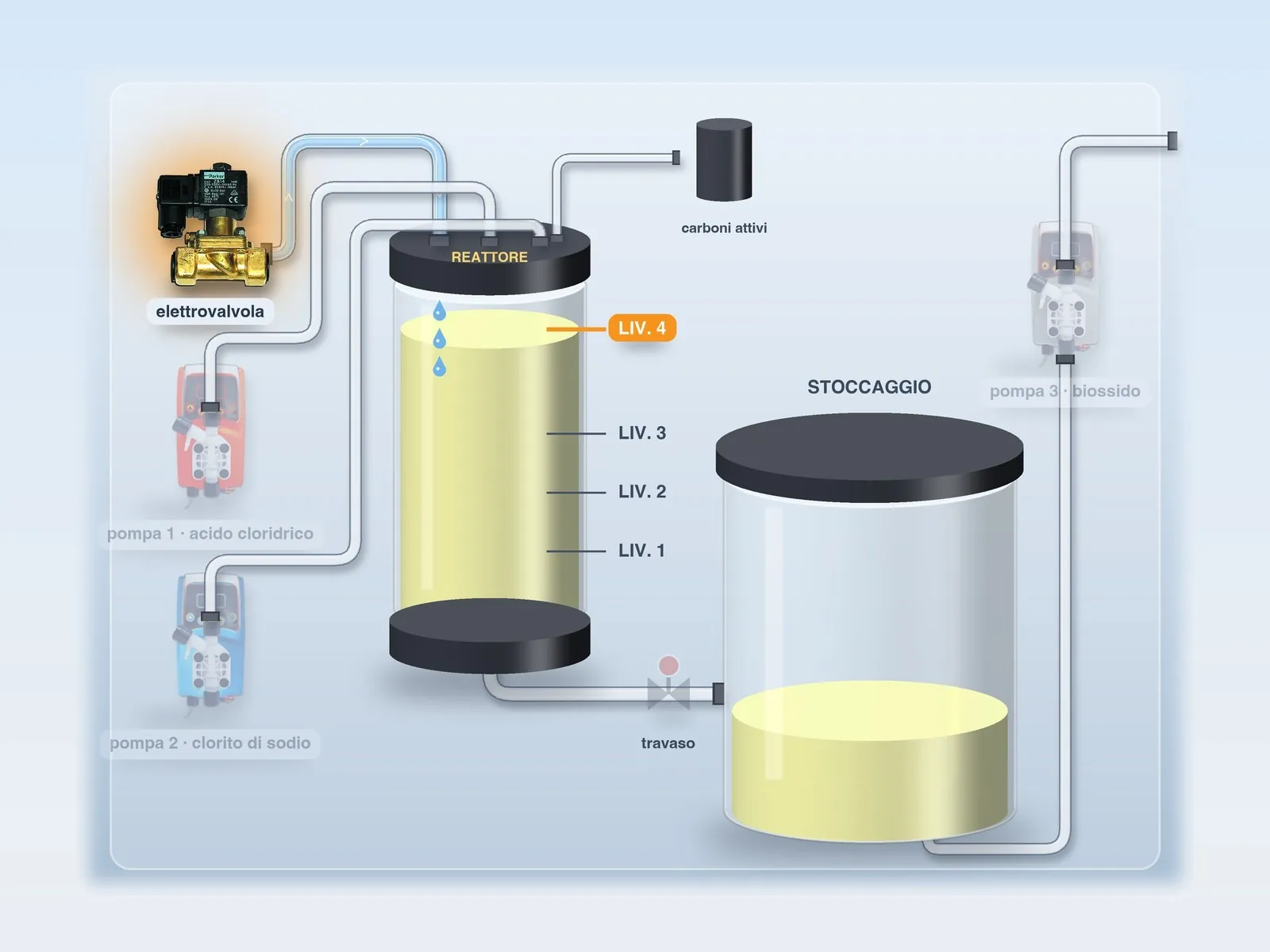

Immissione di acqua fino al livello 4: la concentrazione del biossido si porta a 2 g/l (2.000 ppm).

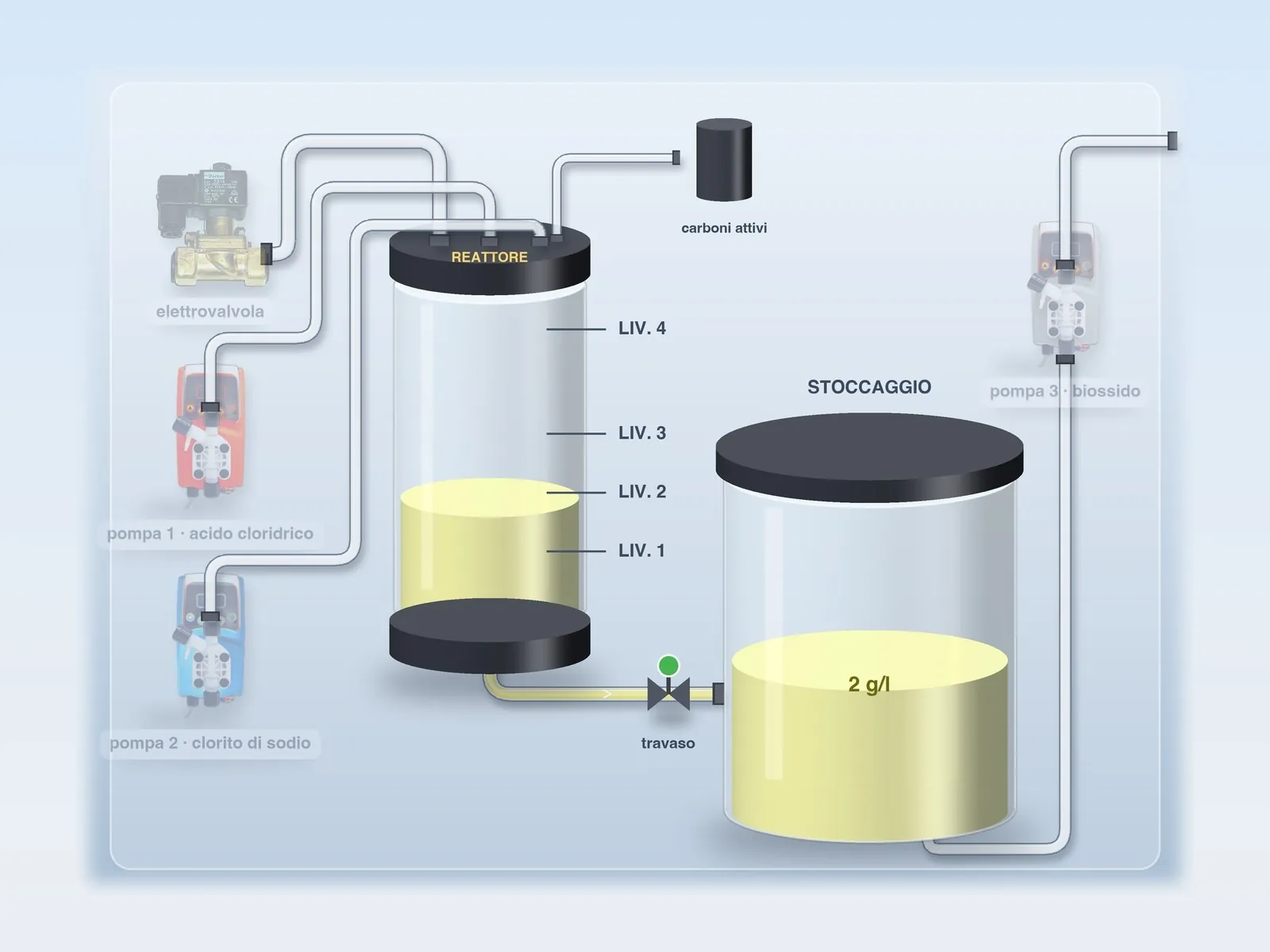

Il contenuto del reattore viene trasferito nel serbatoio di stoccaggio.

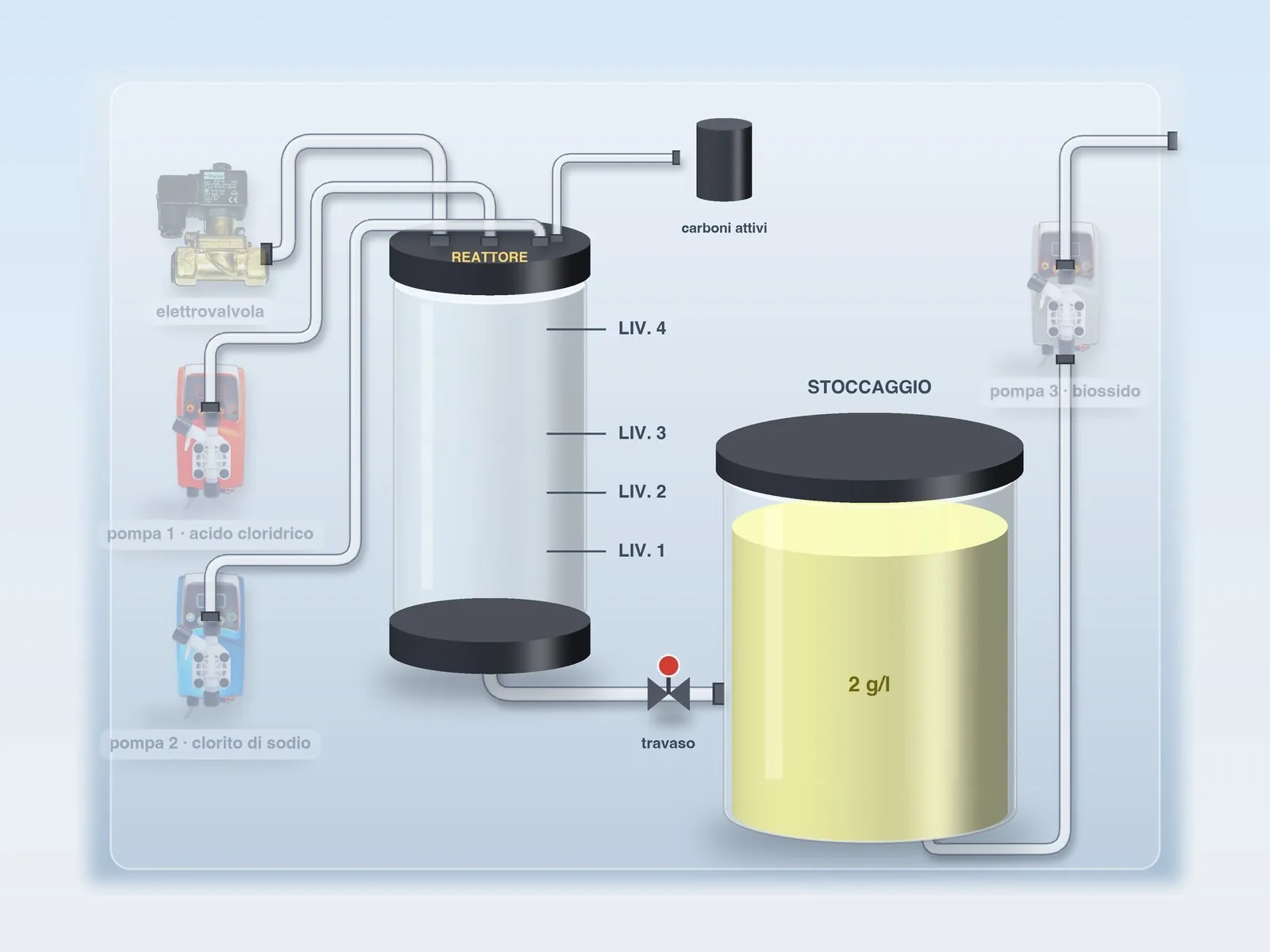

Completato il trasferimento nel serbatoio di stoccaggio, la valvola di travaso si chiude.

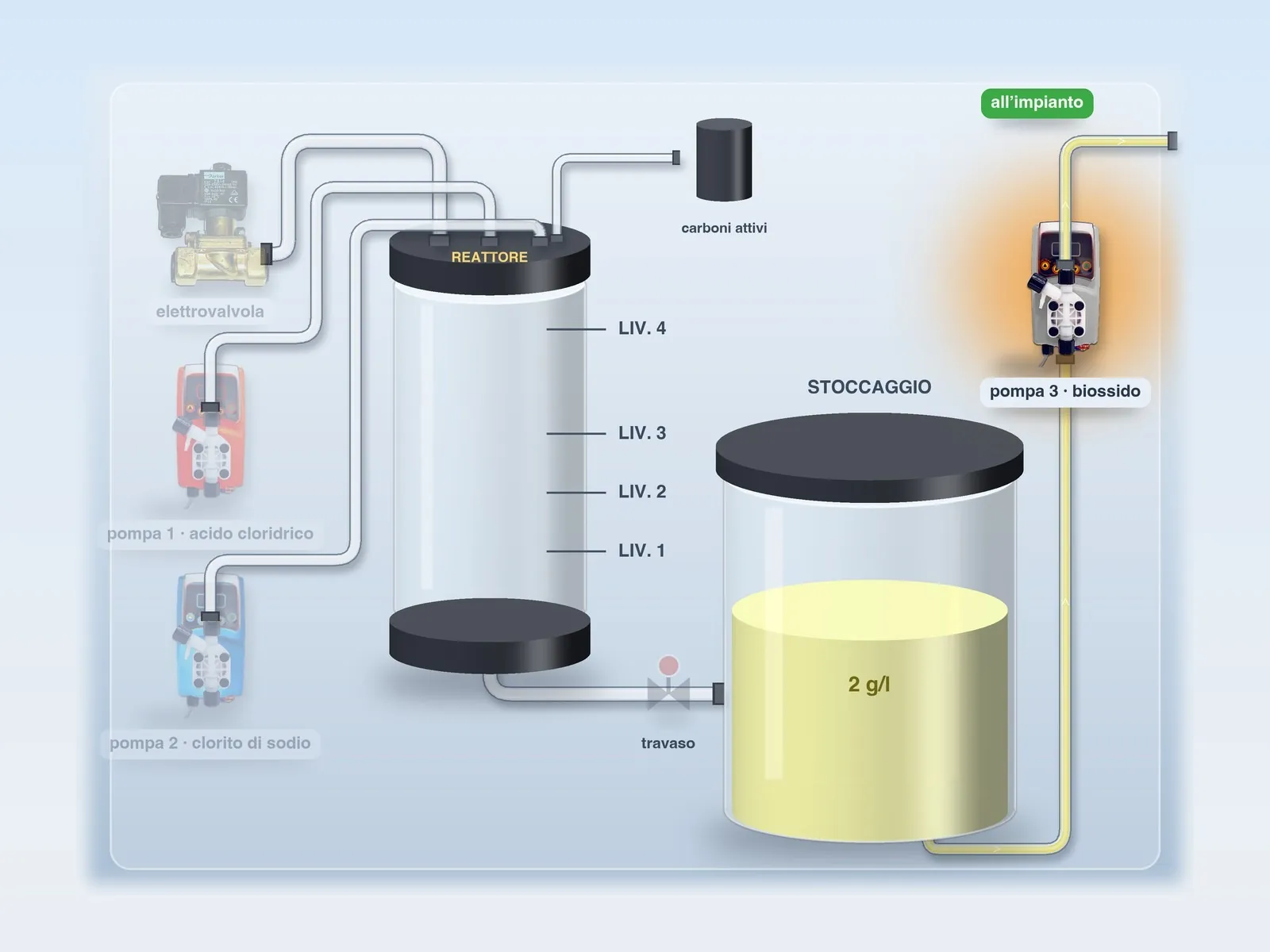

Dal serbatoio di stoccaggio una o più pompe dosatrici iniettano il biossido, anche in impianti distinti.

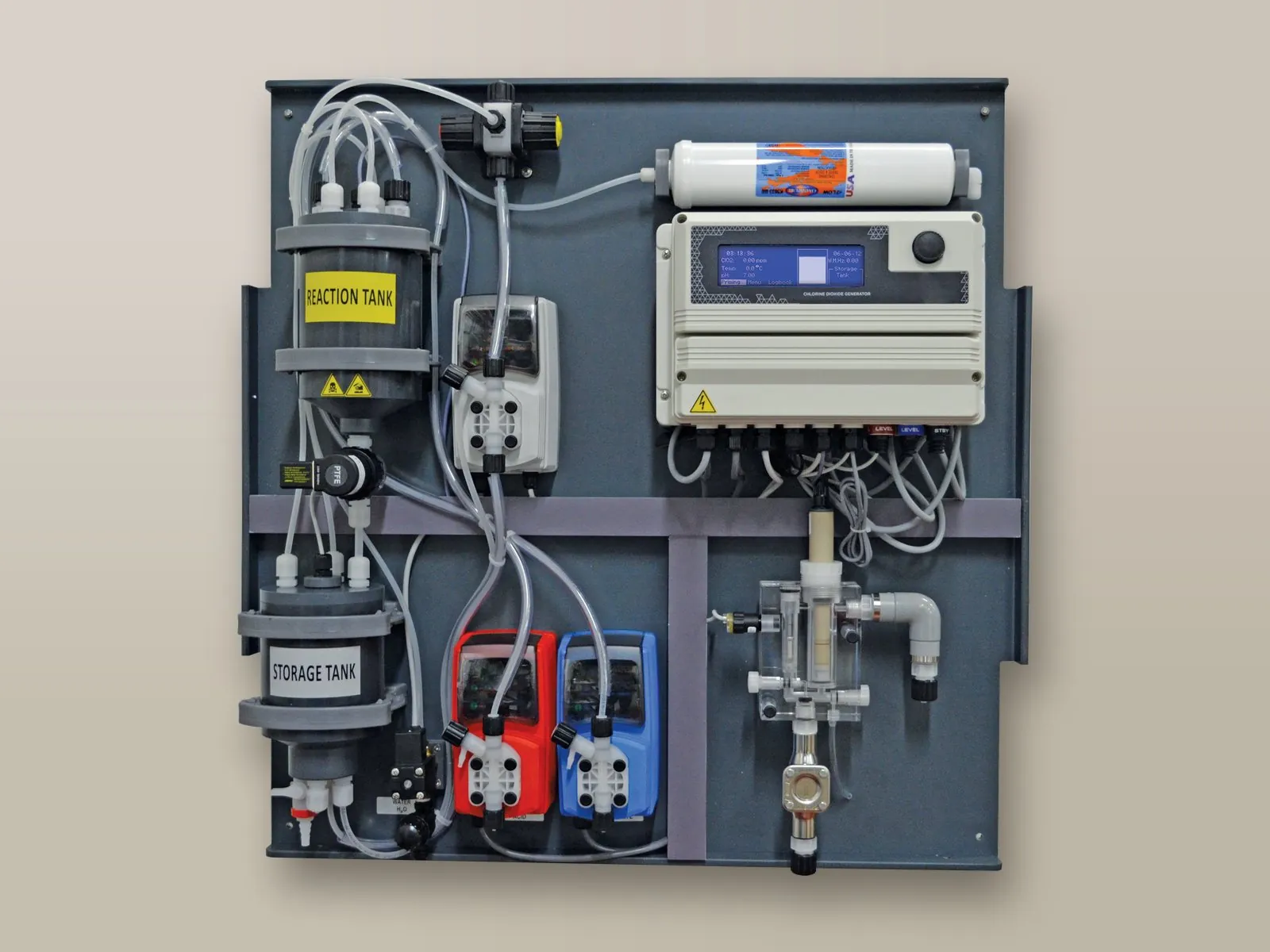

Serbatoio di reazione, valvola di travaso, serbatoio di stoccaggio, valvola di svuotamento (scarica il biossido in caso di anomalia), elettrovalvola dell’acqua di diluizione (priva di cloro libero), pompe per acido cloridrico, clorito di sodio e biossido, cella di campionamento in inox con sonda amperometrica, strumento di controllo, valvola multifunzione (pressione, sicurezza, antisifone e scarico) e filtro a carboni attivi per il gas di reazione.
Monitora la concentrazione di biossido nell’aria del locale: al superamento del set point genera un allarme e arresta produzione e dosaggio. Campo di misura 0,03 – 5,00 ppm; sostituzione della capsula ogni 2 anni.
Dosaggio di una quantità di biossido costante e prefissata.

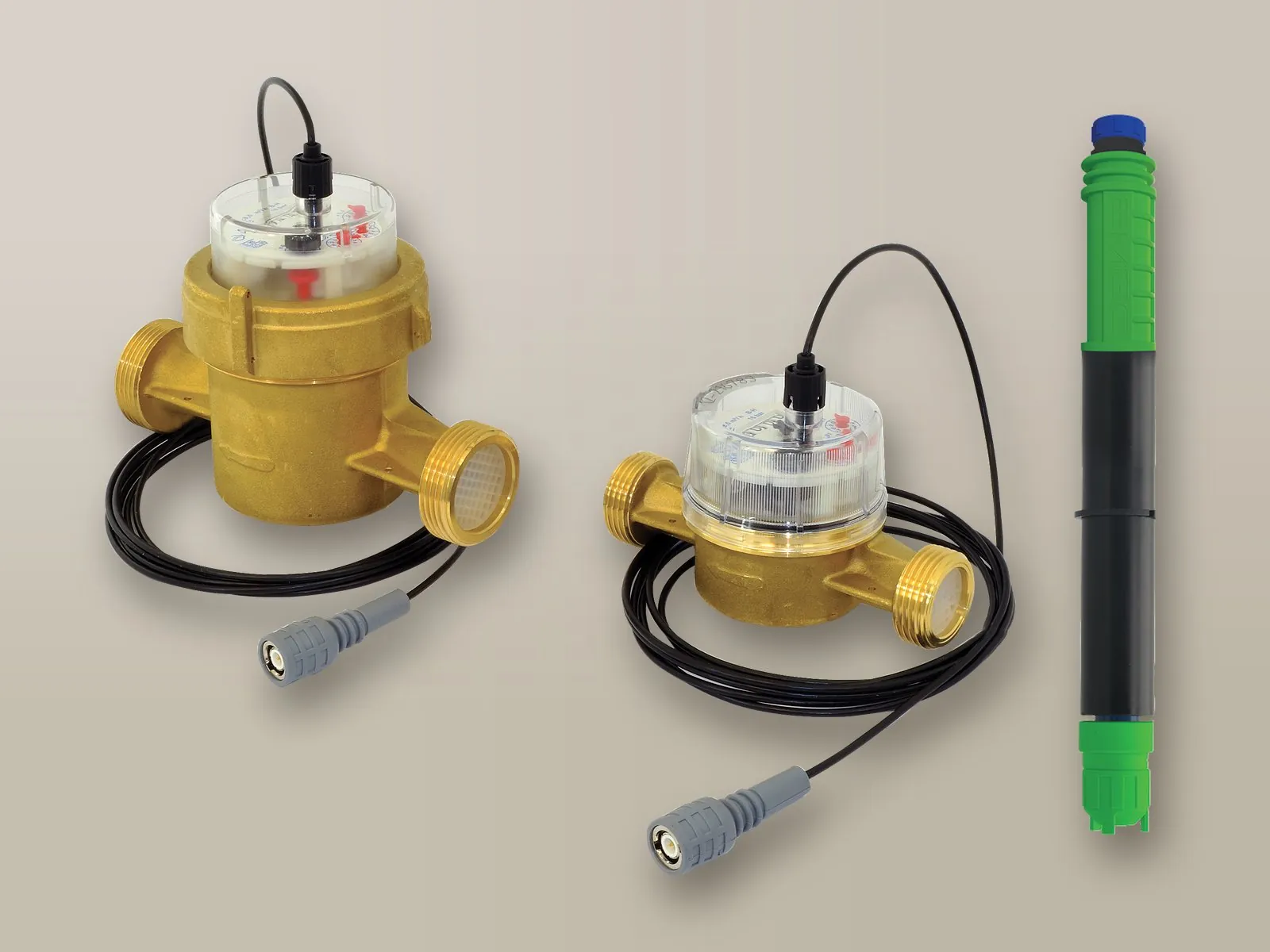

Si imposta la quantità da dosare per ogni litro misurato dal contatore lancia impulsi (a turbina o Woltmann, da 1/2" a 8").
Contatori →
In proporzione al segnale di un contatore, di un PLC o di altra apparecchiatura.

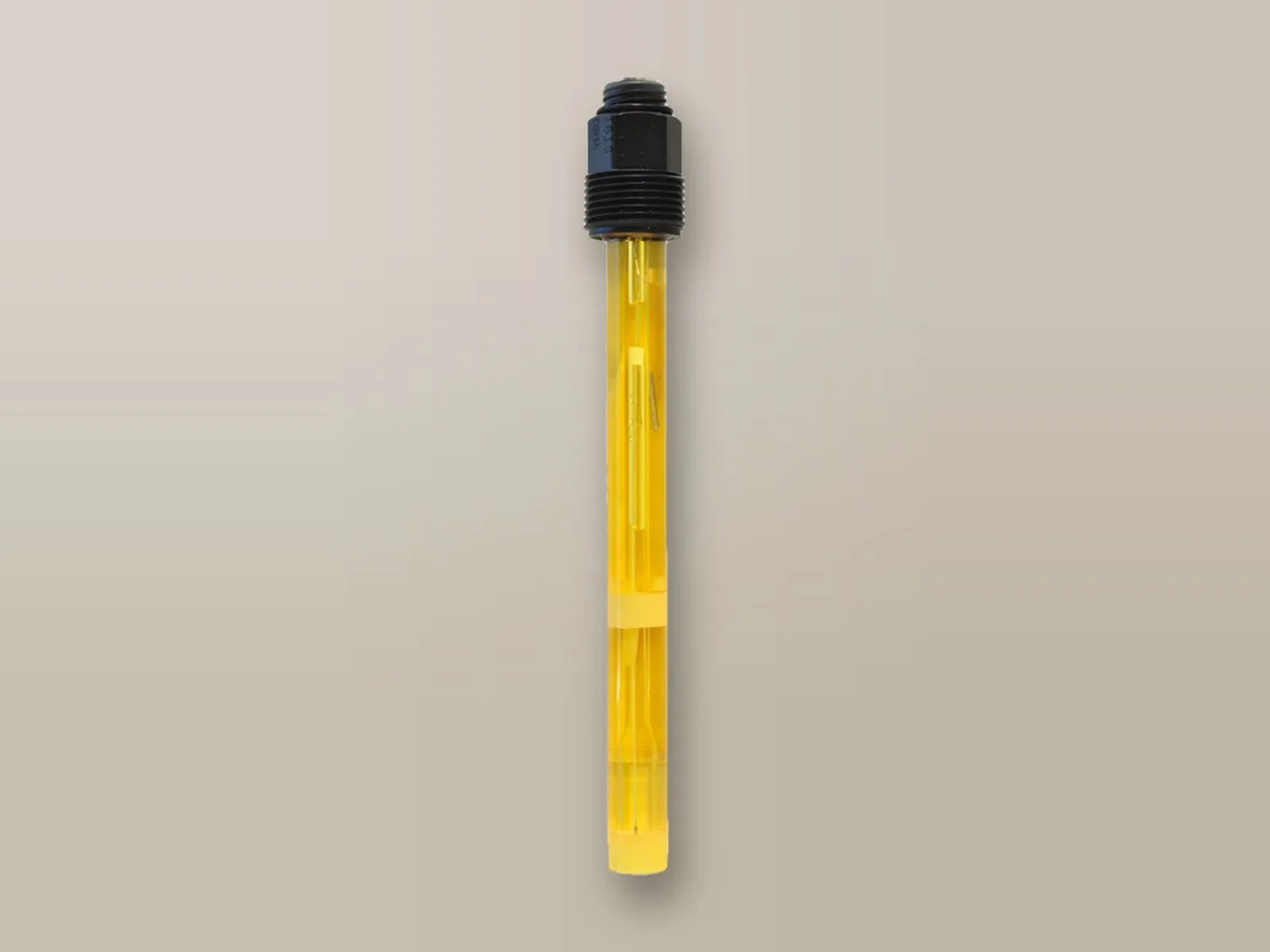

Si imposta il set point in mV; l’elettrodo Redox regola il dosaggio fino al raggiungimento del valore impostato.

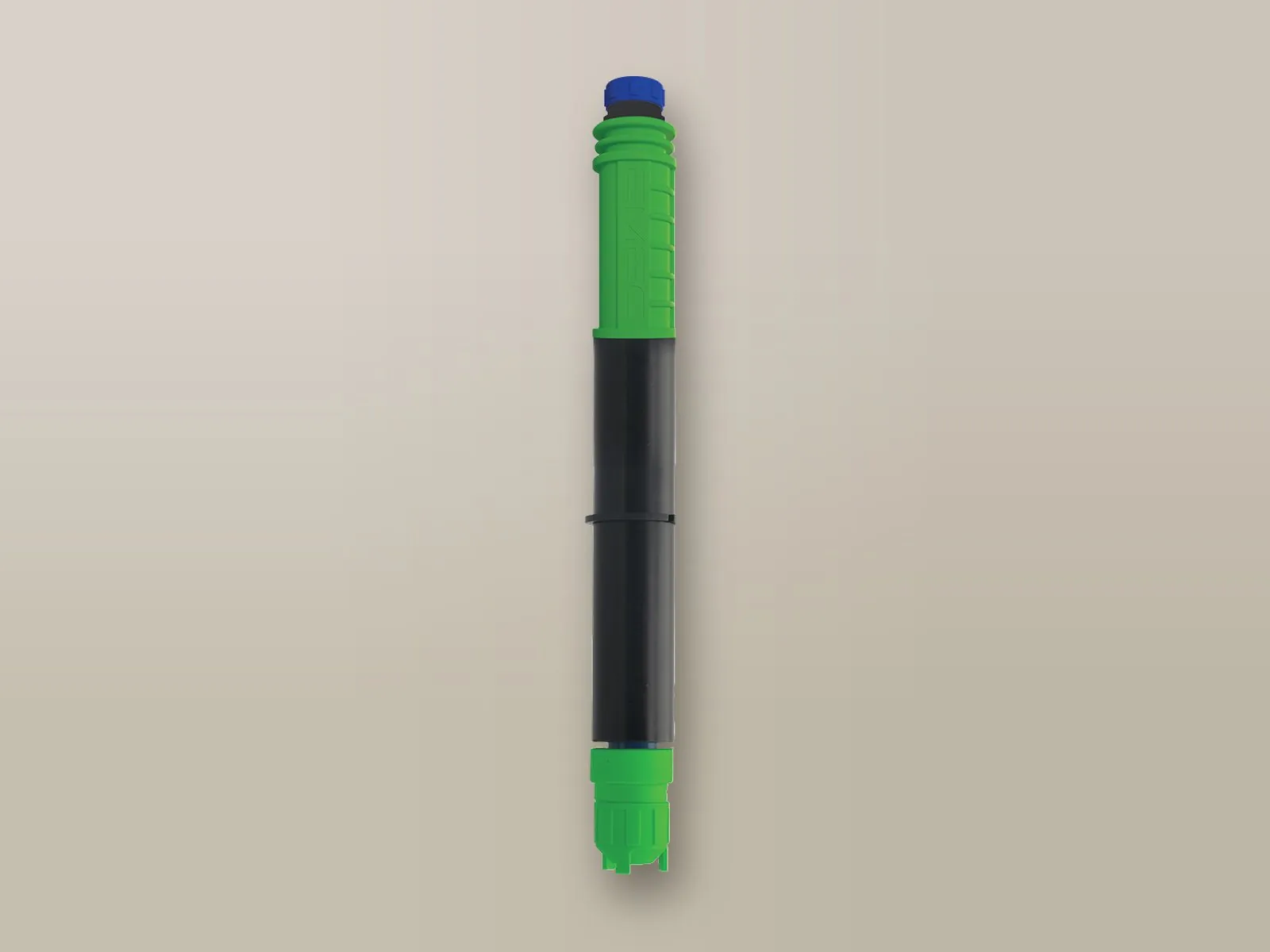

Si imposta il residuo in mg/l: la cella amperometrica autopulente a 3 elettrodi, compensata in temperatura e idonea anche per acqua calda, regola il dosaggio.
Cella SCL17 →
Il contatore installato sul reintegro comanda un pre-dosaggio; la cella sul circuito attiva una seconda pompa per la correzione fine fino al set point. Il contatore può comandare anche una pompa per il prodotto filmante.
Configurazioni tipiche dell’impianto, dalla più semplice alla più completa.

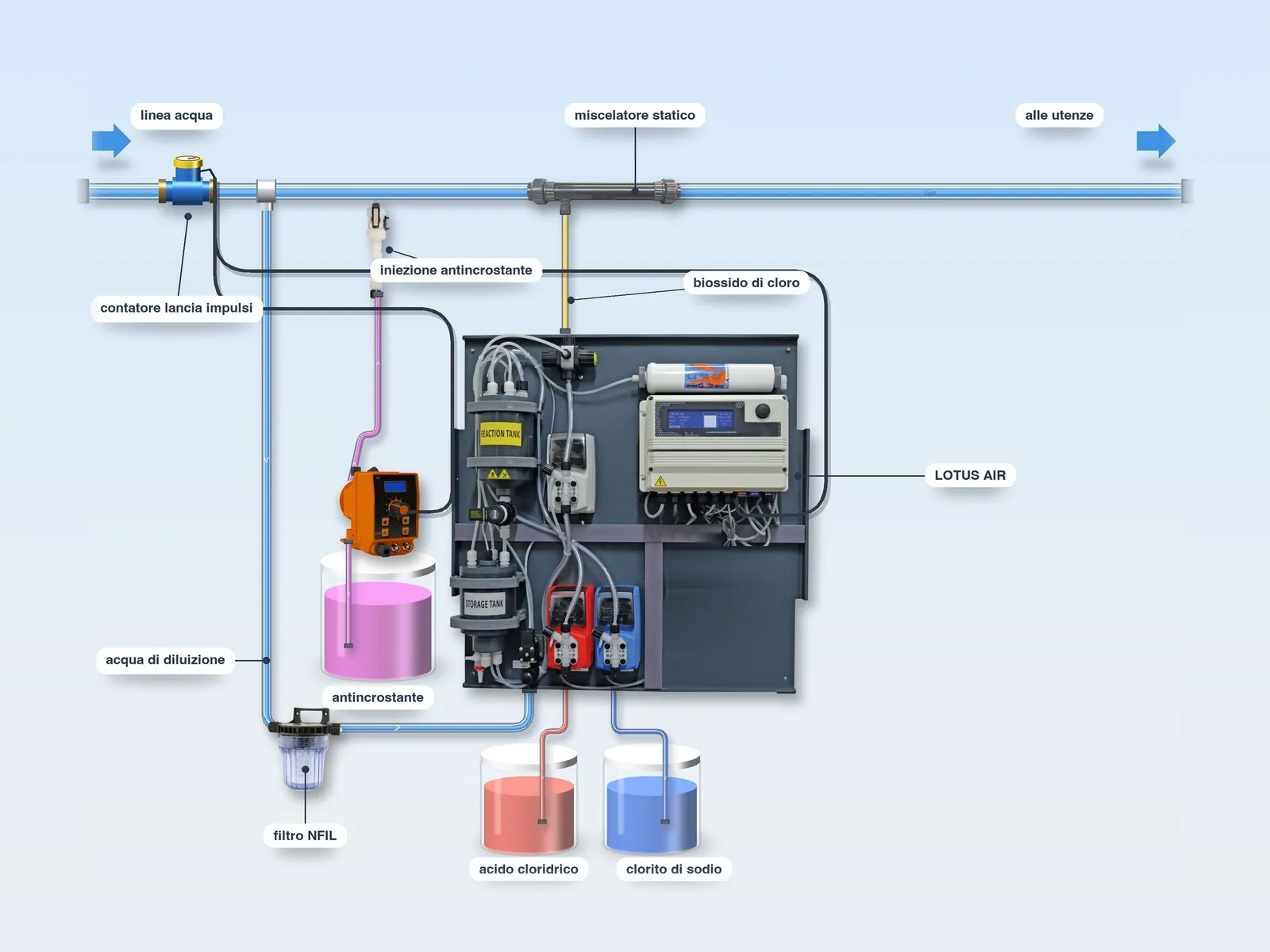

Il contatore lancia impulsi installato sulla linea comanda il dosaggio del biossido in proporzione al volume d’acqua; l’iniezione avviene nel miscelatore statico; una pompa dedicata dosa anche l’antincrostante.

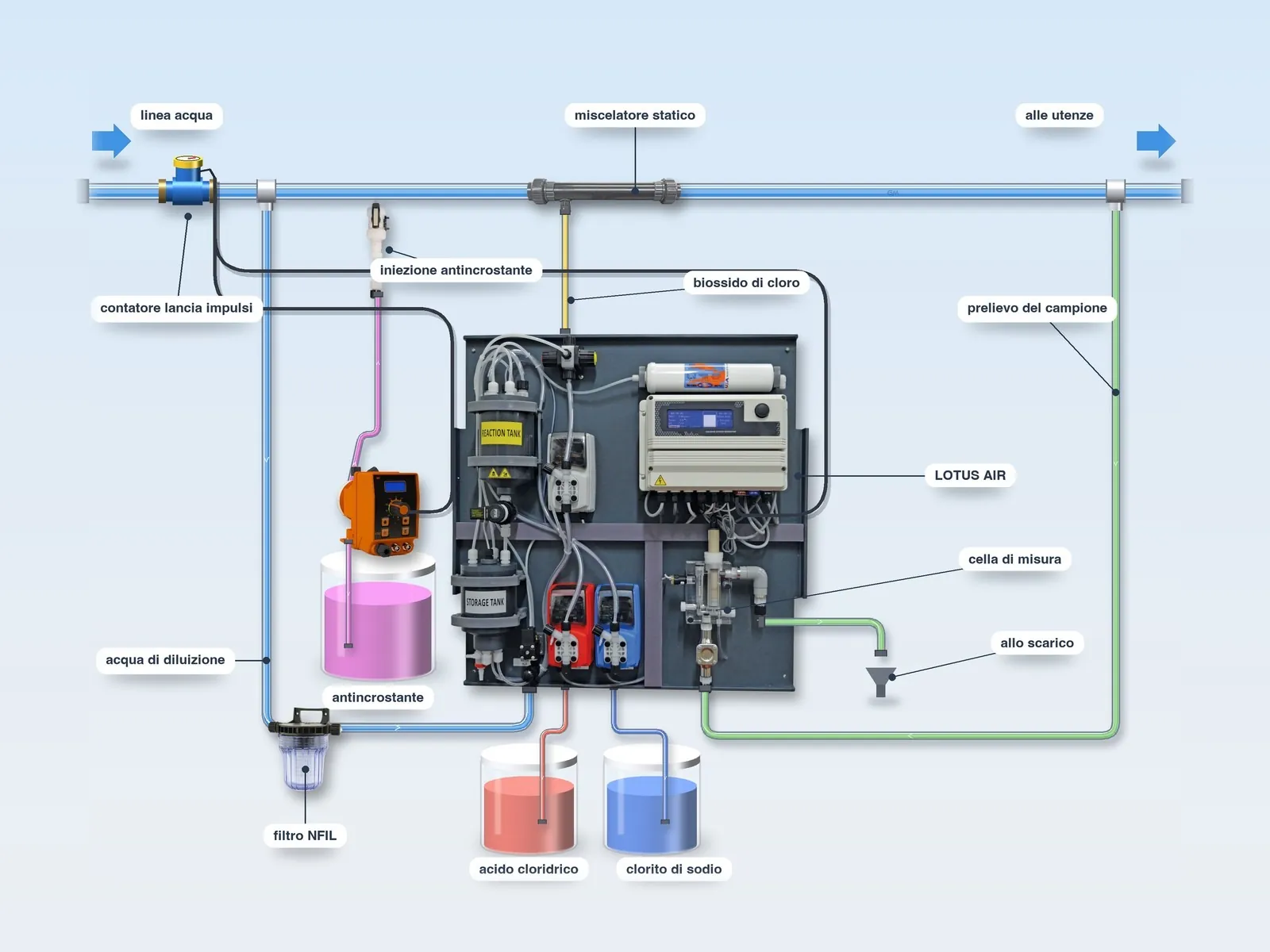

Al dosaggio proporzionale si aggiunge la misura del biossido residuo: l’acqua prelevata a valle del punto di iniezione attraversa la cella di misura del LOTUS e viene convogliata allo scarico.

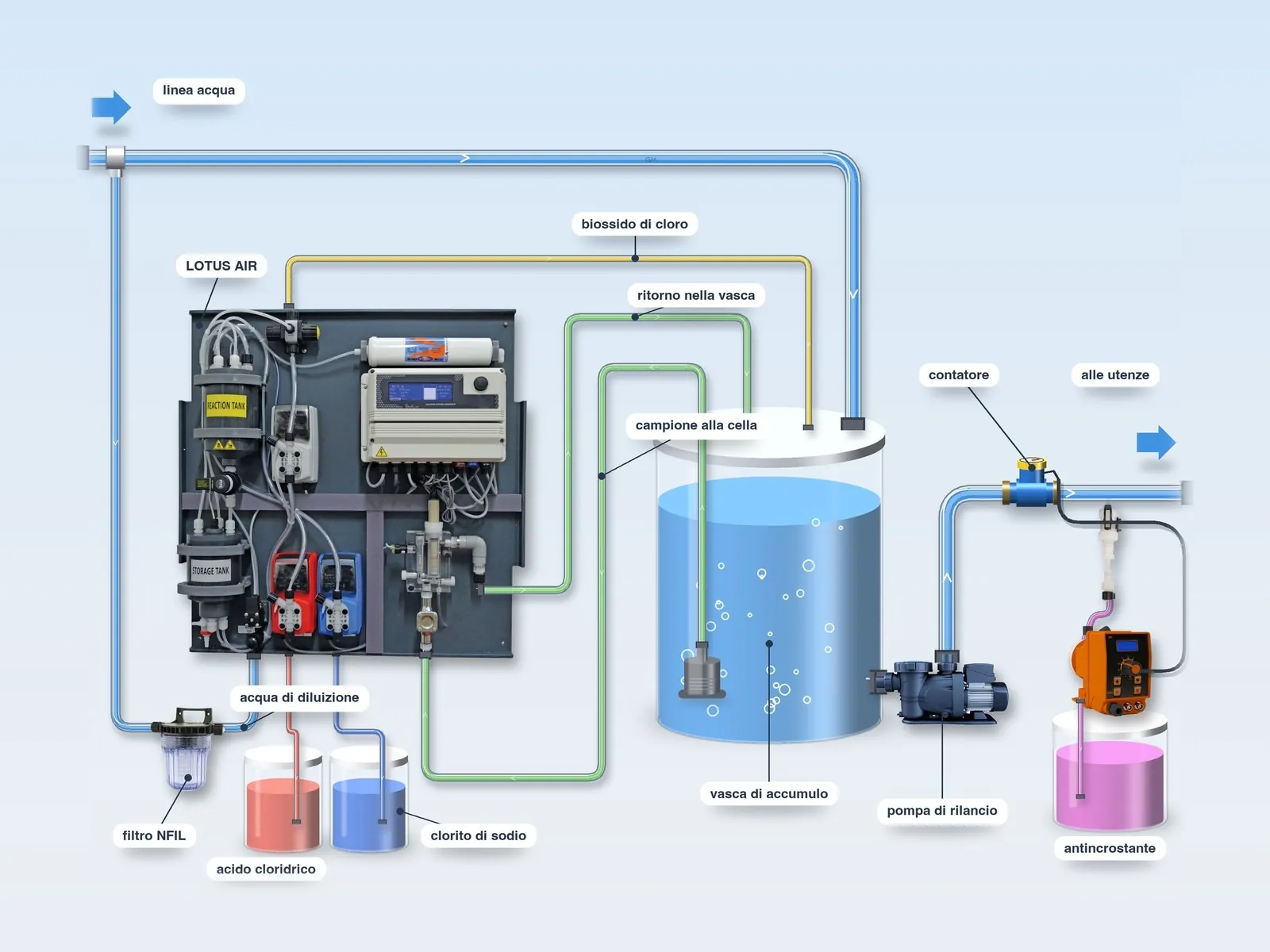

Il biossido viene dosato nella vasca di accumulo, dove la misura ne mantiene costante la concentrazione; a valle della pompa di rilancio, il contatore comanda il dosaggio dell’antincrostante sulla linea diretta alle utenze.

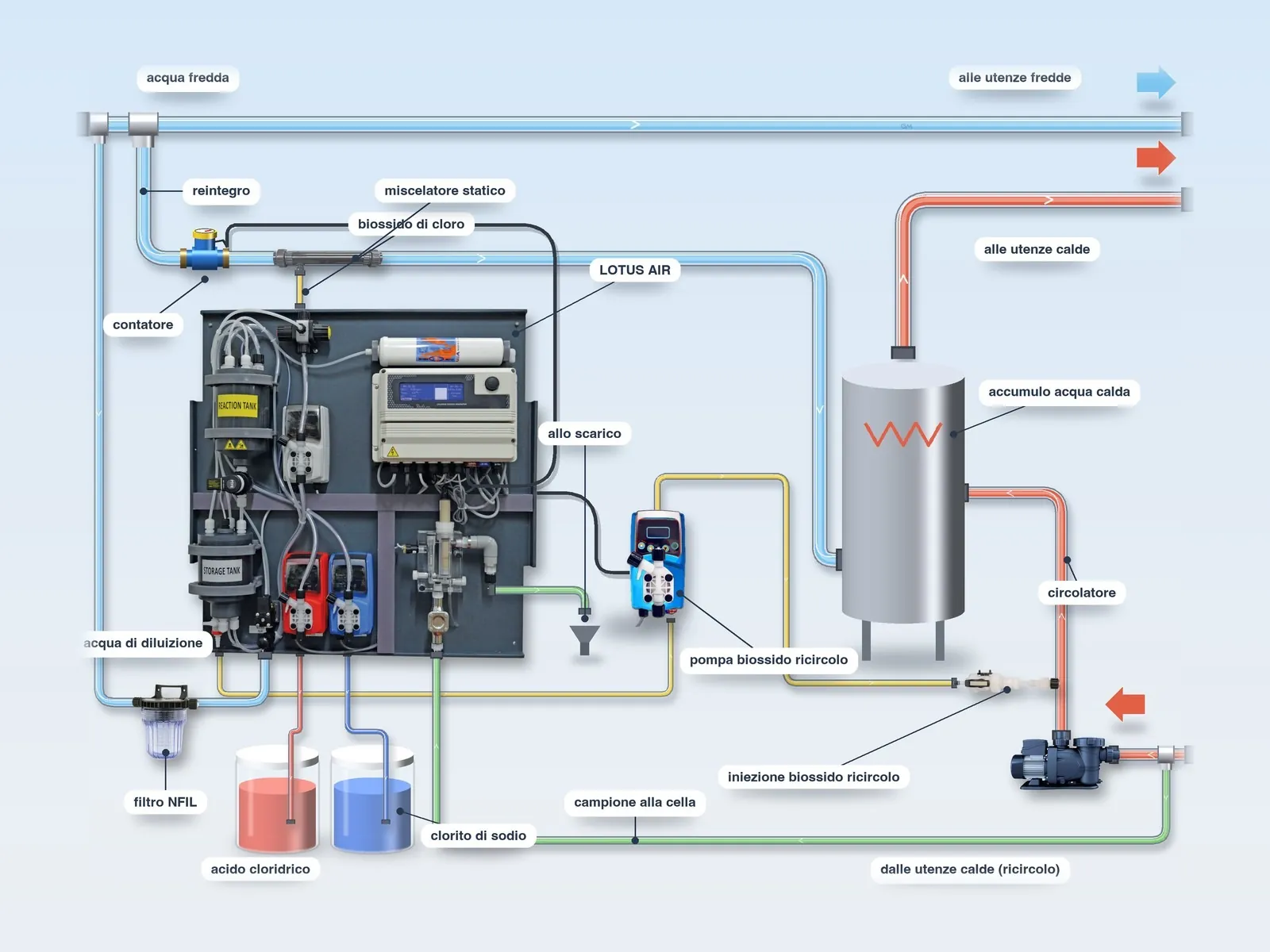

Il LOTUS dosa il biossido sull’acqua fredda in ingresso in proporzione al contatore e, tramite una seconda pompa comandata dalla misura, sul ricircolo dell’accumulo di acqua calda.
| LOTUS AIR 10 | LOTUS AIR 30 | LOTUS AIR 60 | |
|---|---|---|---|
| Produzione massima di biossido | 10 g/h | 30 g/h | 60 g/h |
| Produzione massima giornaliera | 240 g | 720 g | 1.440 g |
| Concentrazione del biossido | 2 g/l | 2 g/l | 2 g/l |
| Consumo massimo per reagente | 0,25 l/h | 0,75 l/h | 1,5 l/h |
| Pressione massima acqua di diluizione | 2 bar | 3 bar | 3 bar |
| Pressione massima di lavoro | 8 bar | 5 bar | 5 bar |
| Reagenti | HCl 9% e NaClO2 7,5% | HCl 9% e NaClO2 7,5% | HCl 9% e NaClO2 7,5% |
| Dimensioni (L × H × P) | 600 × 900 × 285 mm | 685 × 1.390 × 460 mm | 685 × 1.390 × 460 mm |
| Peso | 55 kg | 85 kg | 85 kg |
Per pressioni superiori a quella massima di lavoro si impiega una pompa esterna. Temperatura di lavoro 0 – 45 °C.

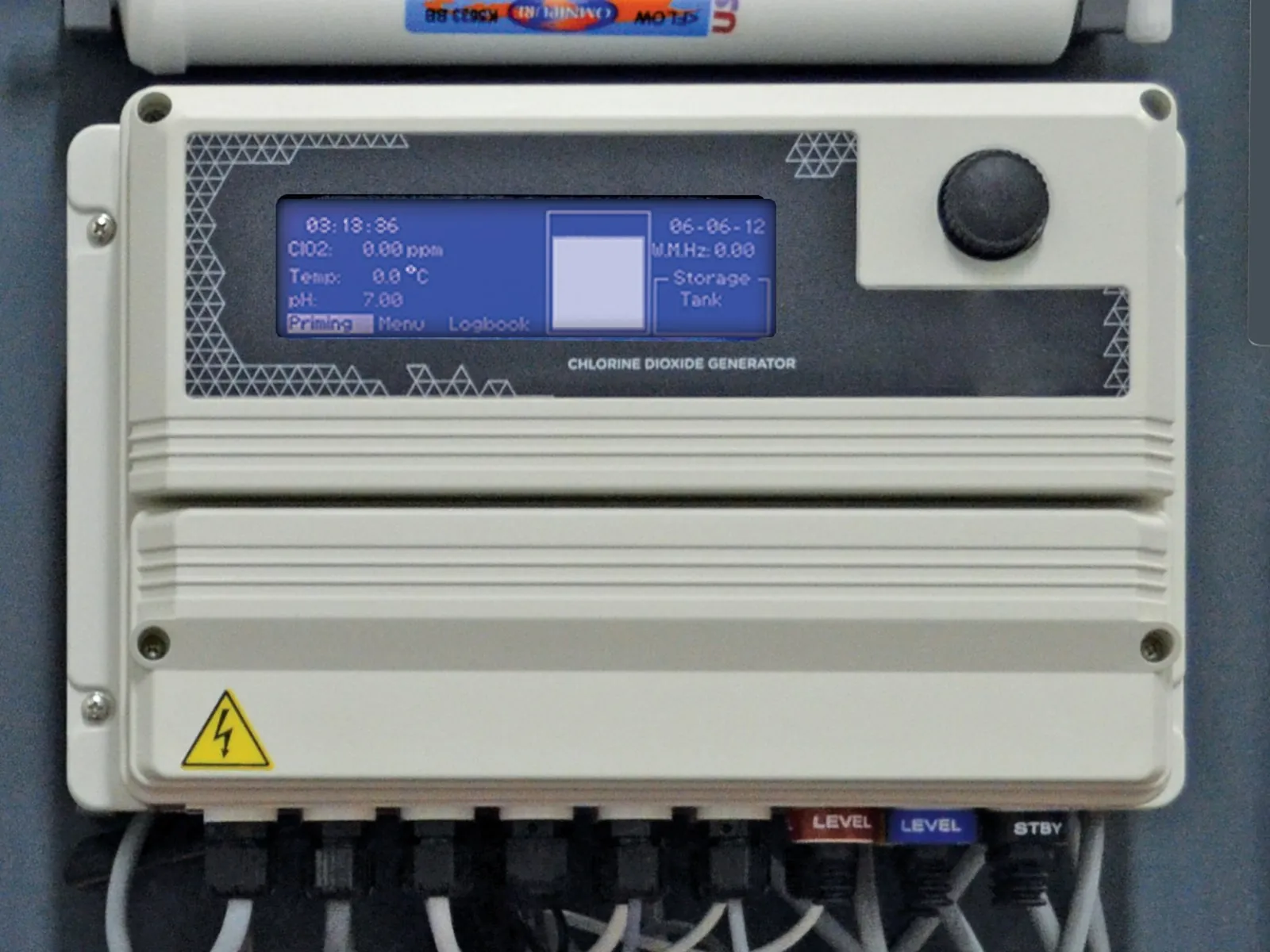

Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Integrazione nel vostro PLC tramite porta seriale.
Integrazione nel vostro PLC o SCADA tramite rete Ethernet.
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.

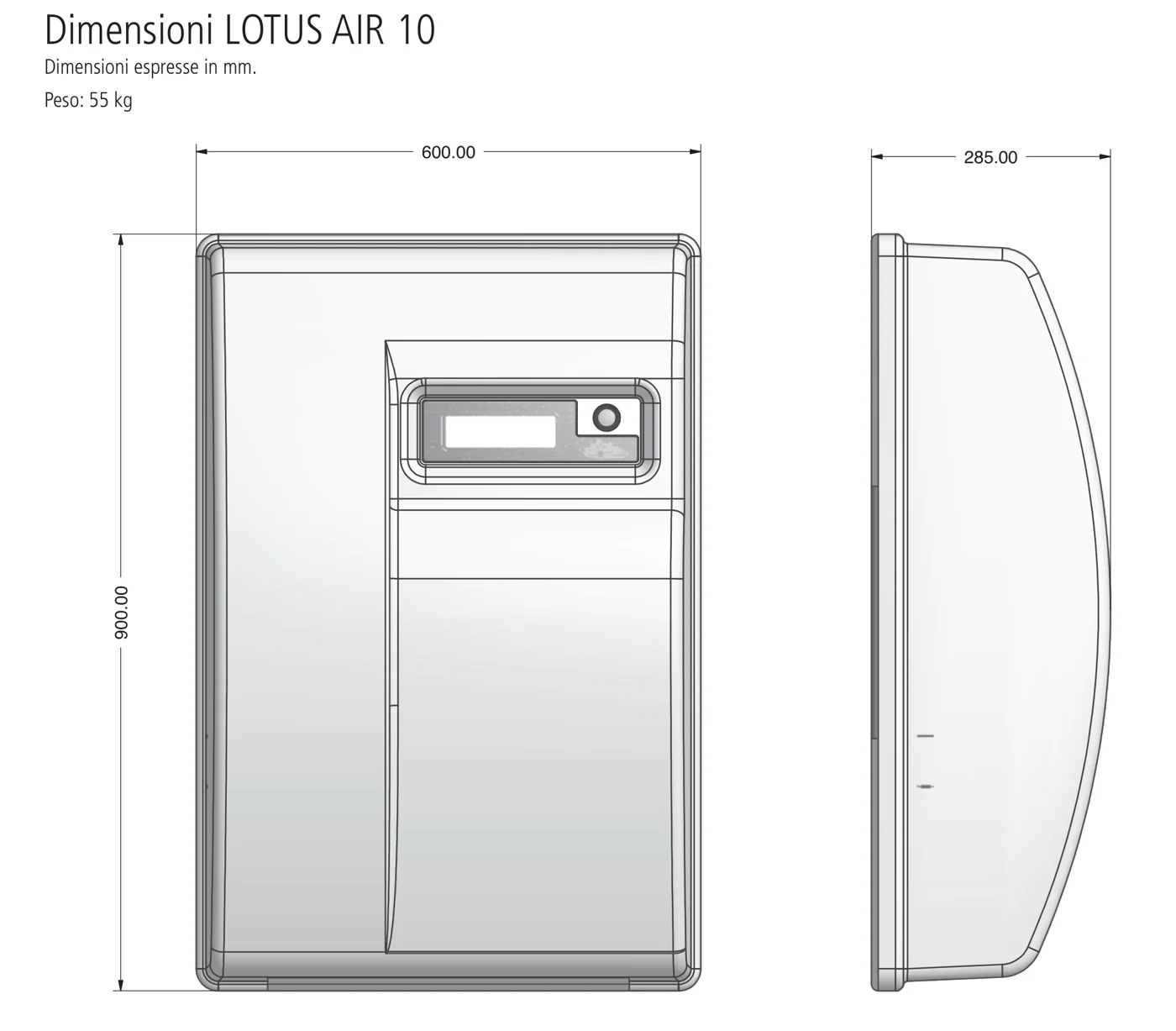

600 × 900 × 285 mm, 55 kg.

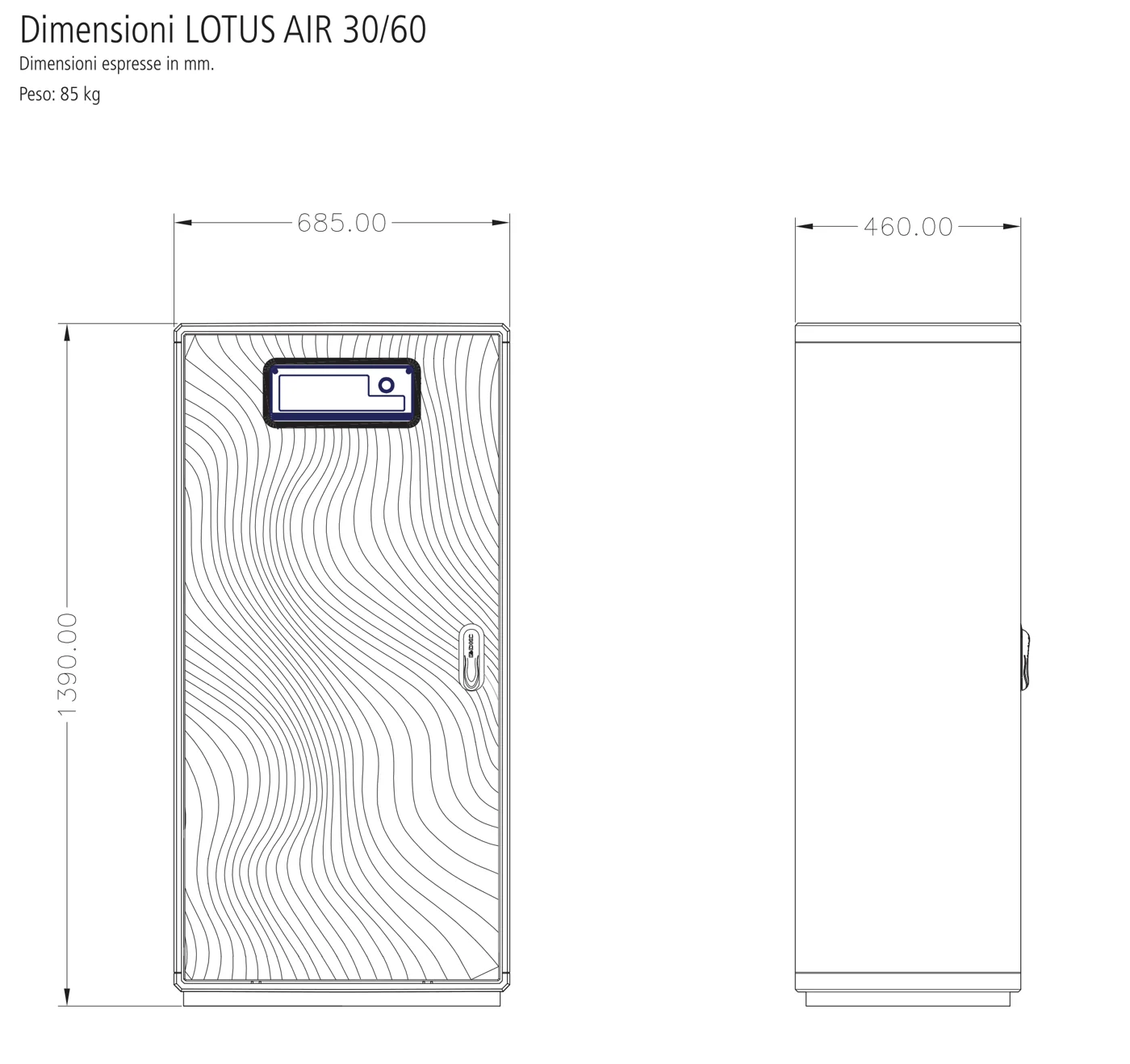

685 × 1.390 × 460 mm, 85 kg.
Acque grezze di pozzi e sorgenti, private e di acquedotti pubblici.
Approfondimento: l’acqua del pozzo →Circuiti di acqua sanitaria di strutture ricettive, ospedali, RSA e piscine.
Acque di processo, lavaggi alimentari, torri di raffreddamento.
Acque reflue civili e industriali.
Componenti complementari al generatore per il dosaggio del biossido in uno o più punti.
Per il dosaggio del biossido prodotto, anche con più pompe su circuiti distinti, e del prodotto filmante.
Pompe dosatrici →

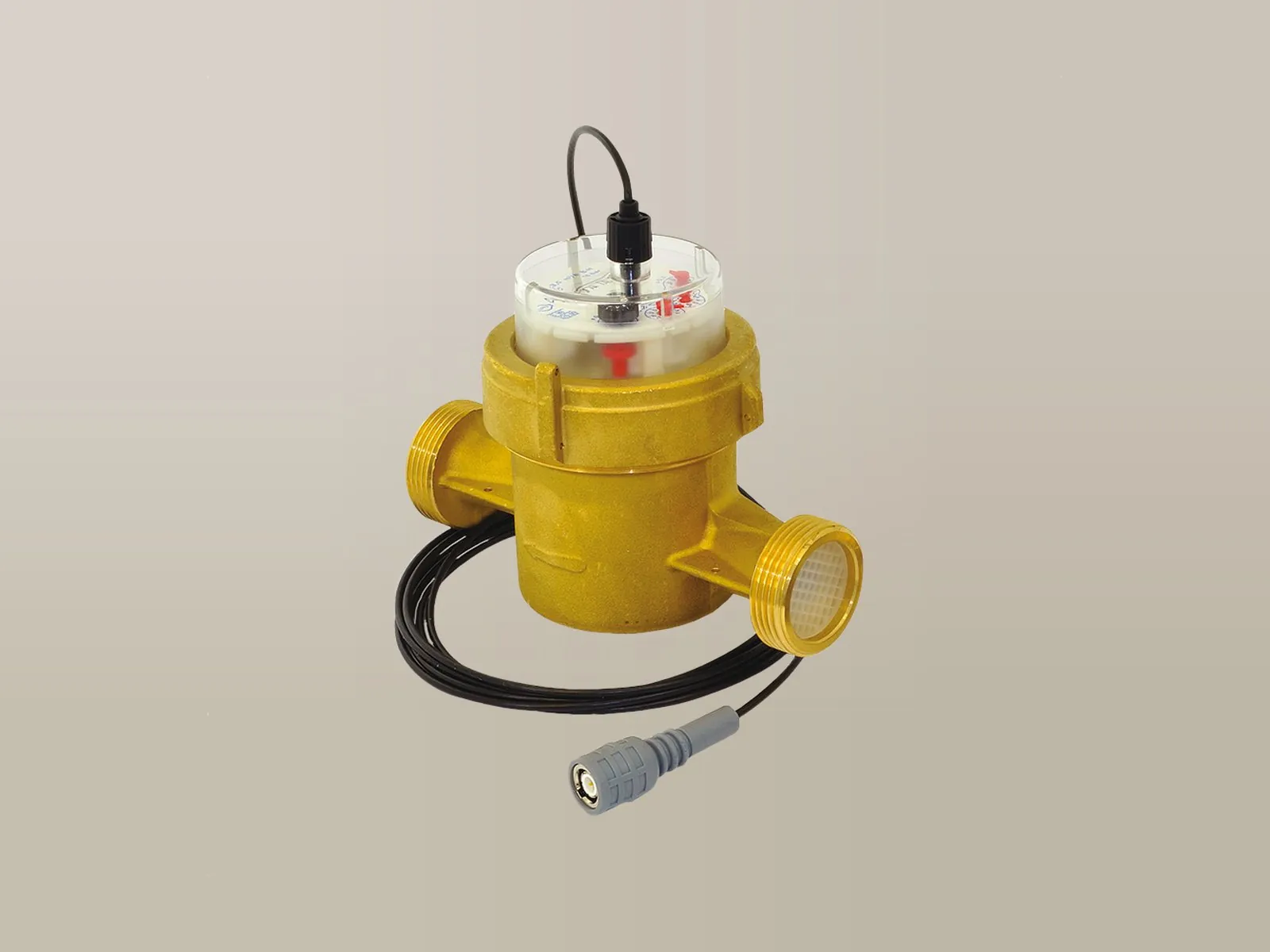

Installato sulla tubazione di reintegro, misura il volume d’acqua e comanda il dosaggio.
Contatori →

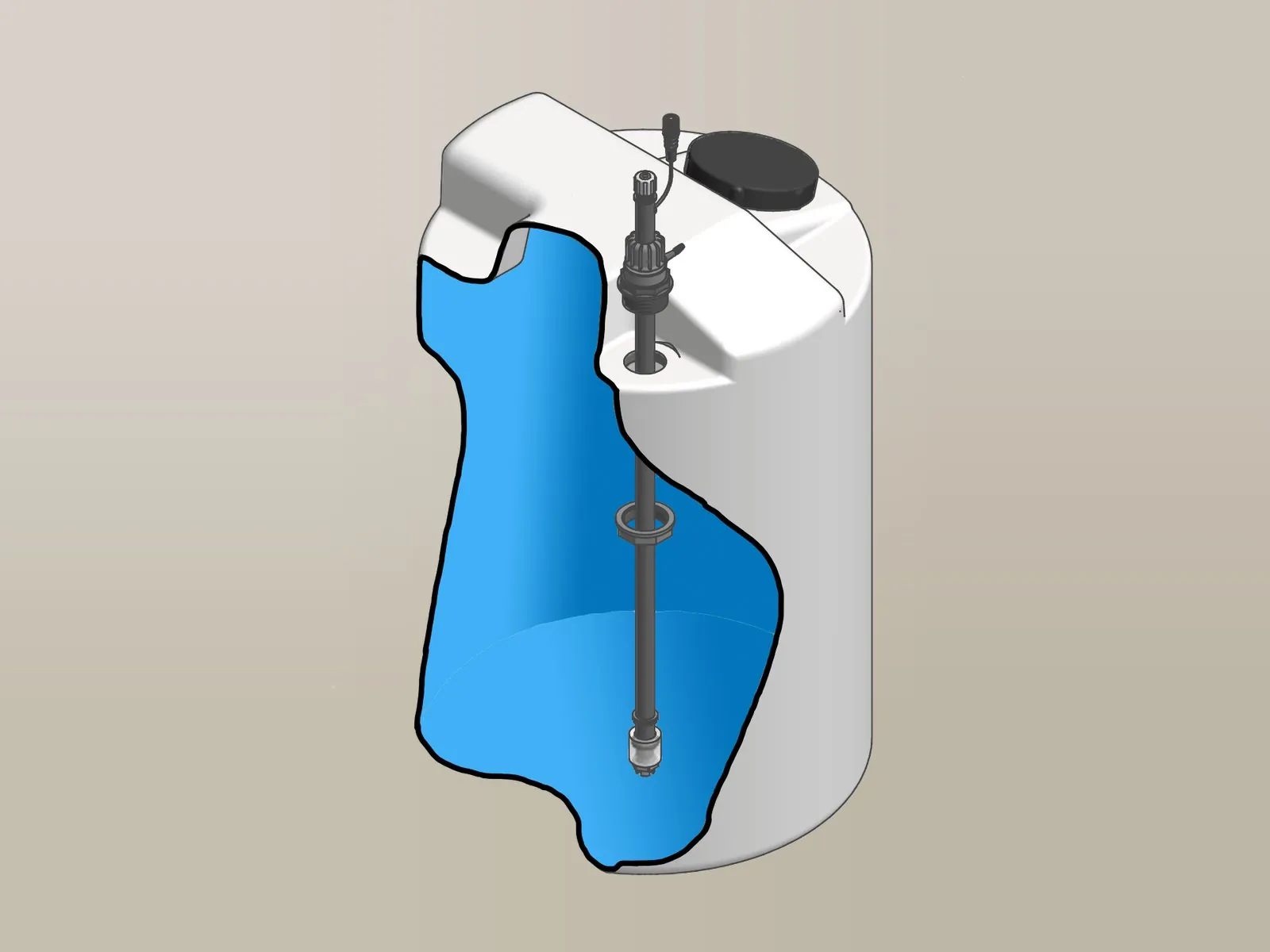

Per i precursori, con lancia di aspirazione e sonda di livello per la segnalazione di prodotto esaurito.
Lance →

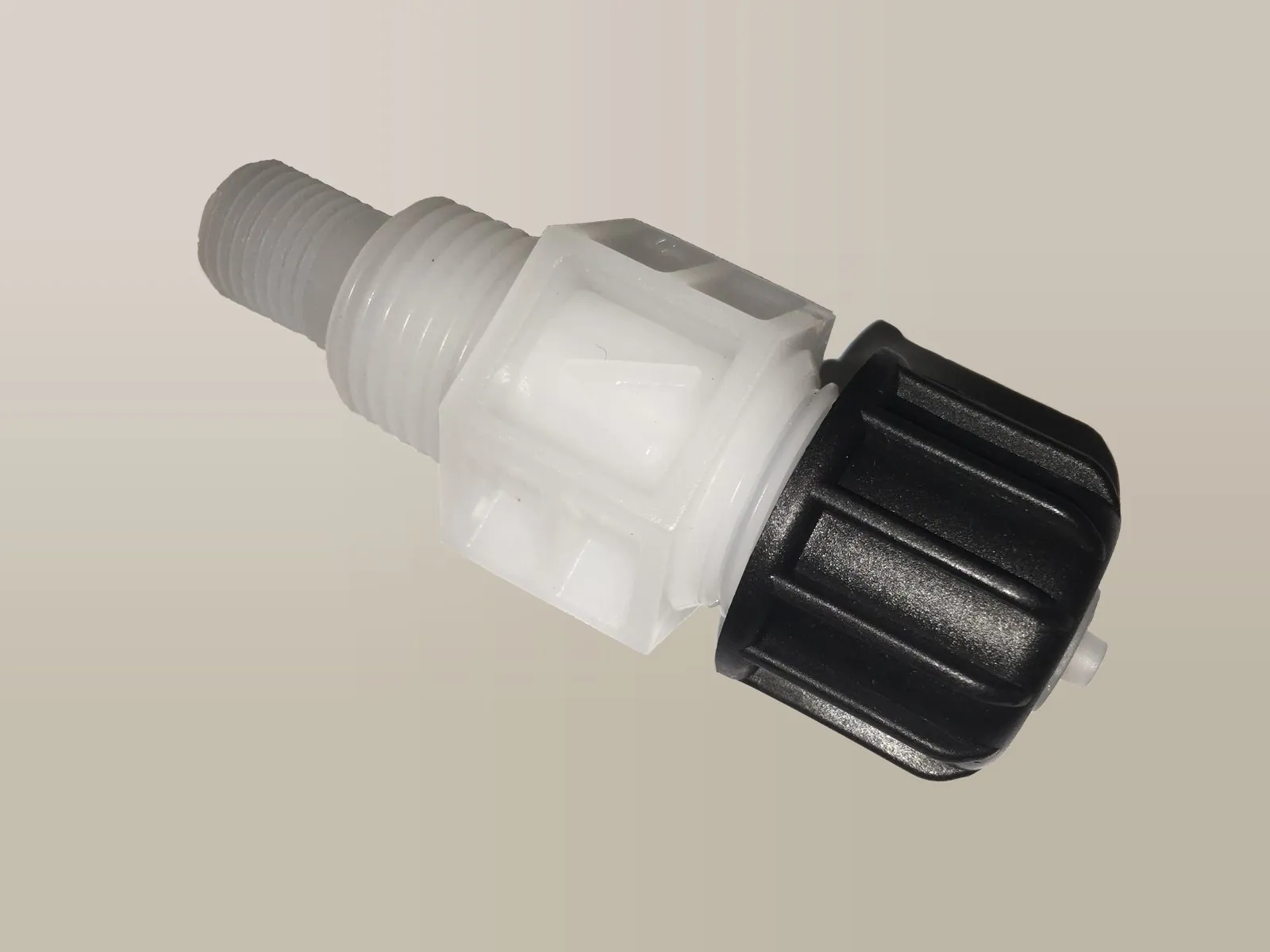

Inietta il biossido nella tubazione e impedisce il riflusso dell’acqua.
Iniezione →

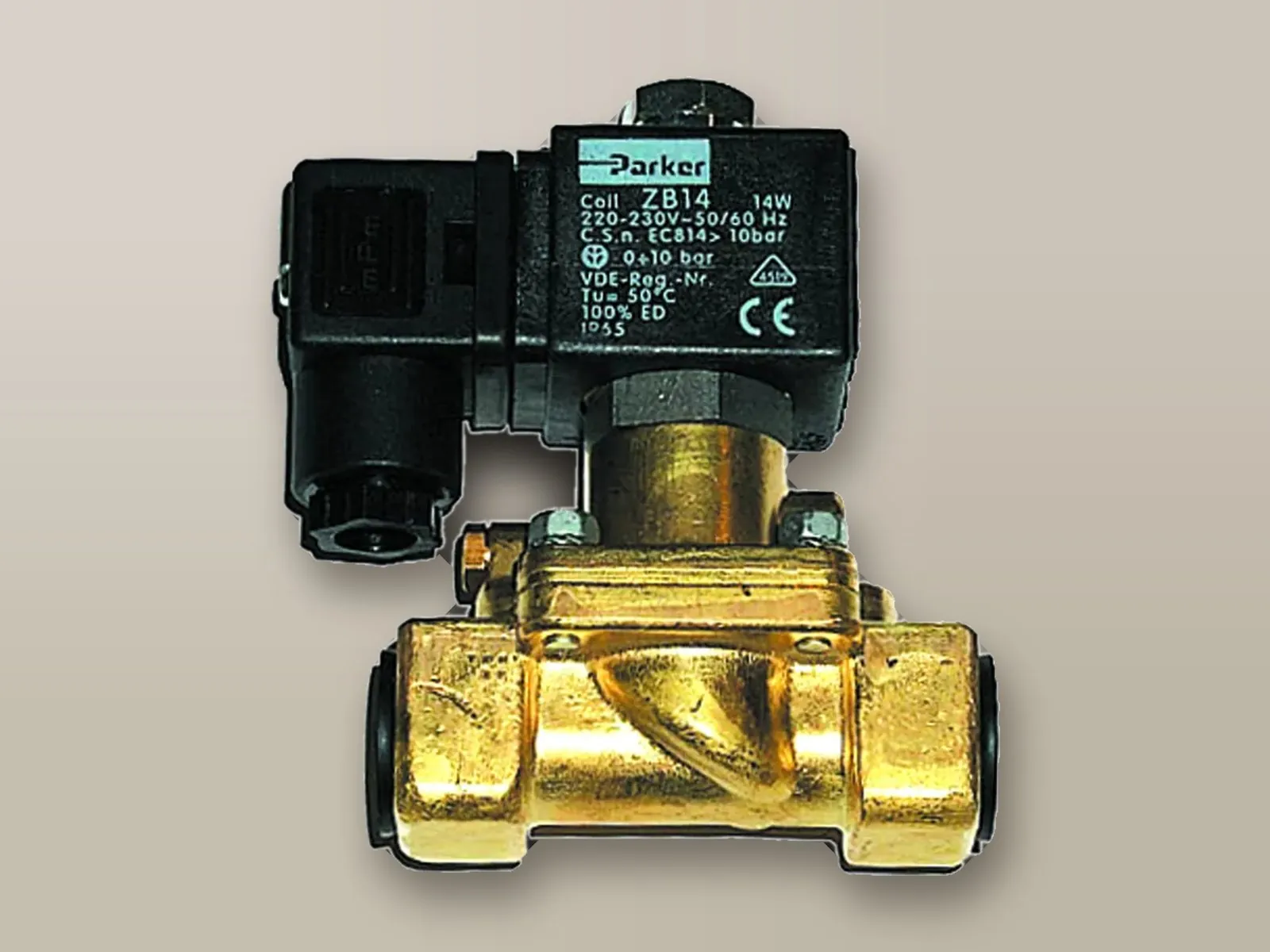

Carica l’acqua di diluizione nel reattore.

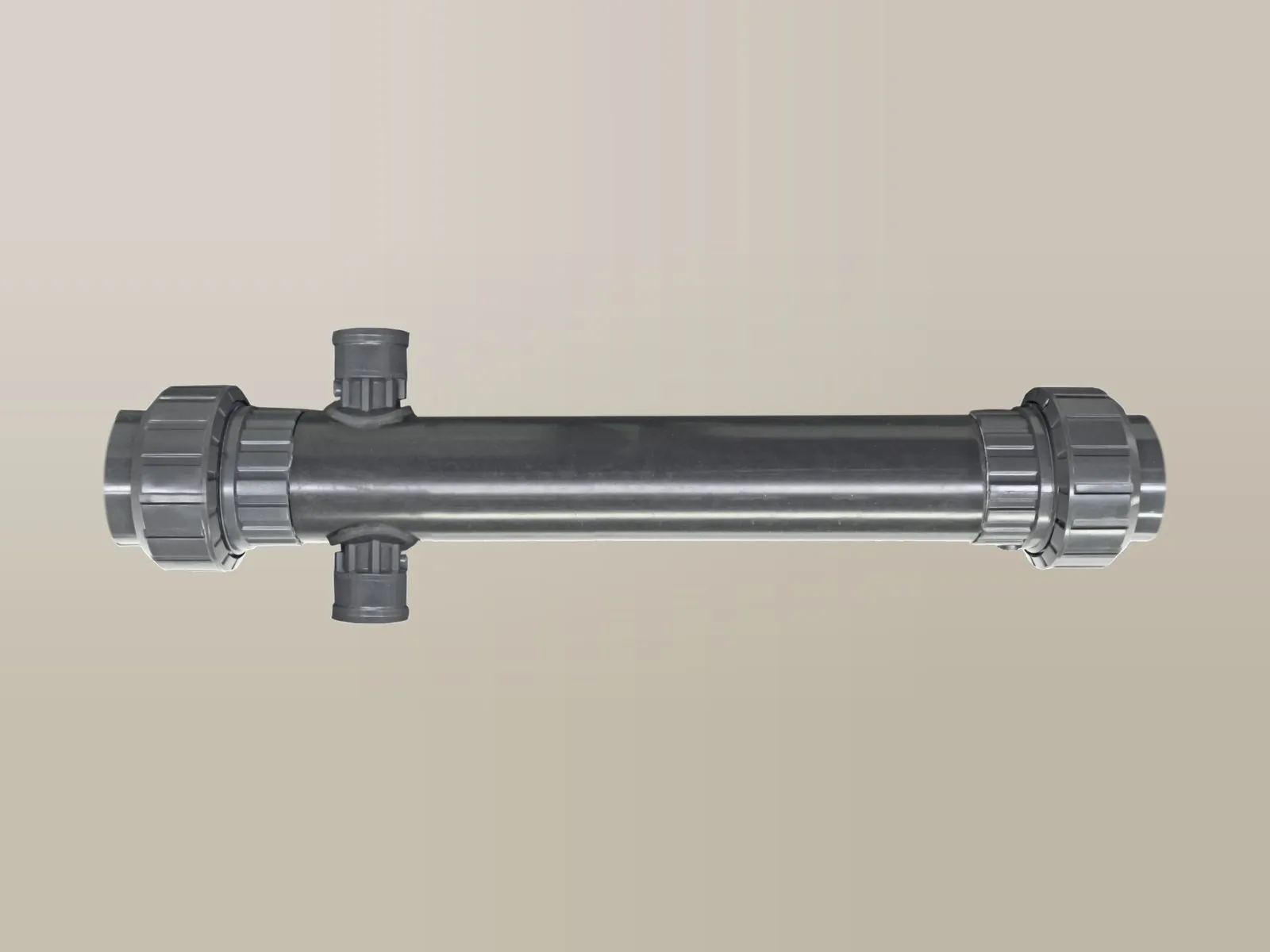

Assicura la dispersione del biossido nell’acqua e protegge la tubazione dal contatto diretto con il prodotto.
Miscelatori →

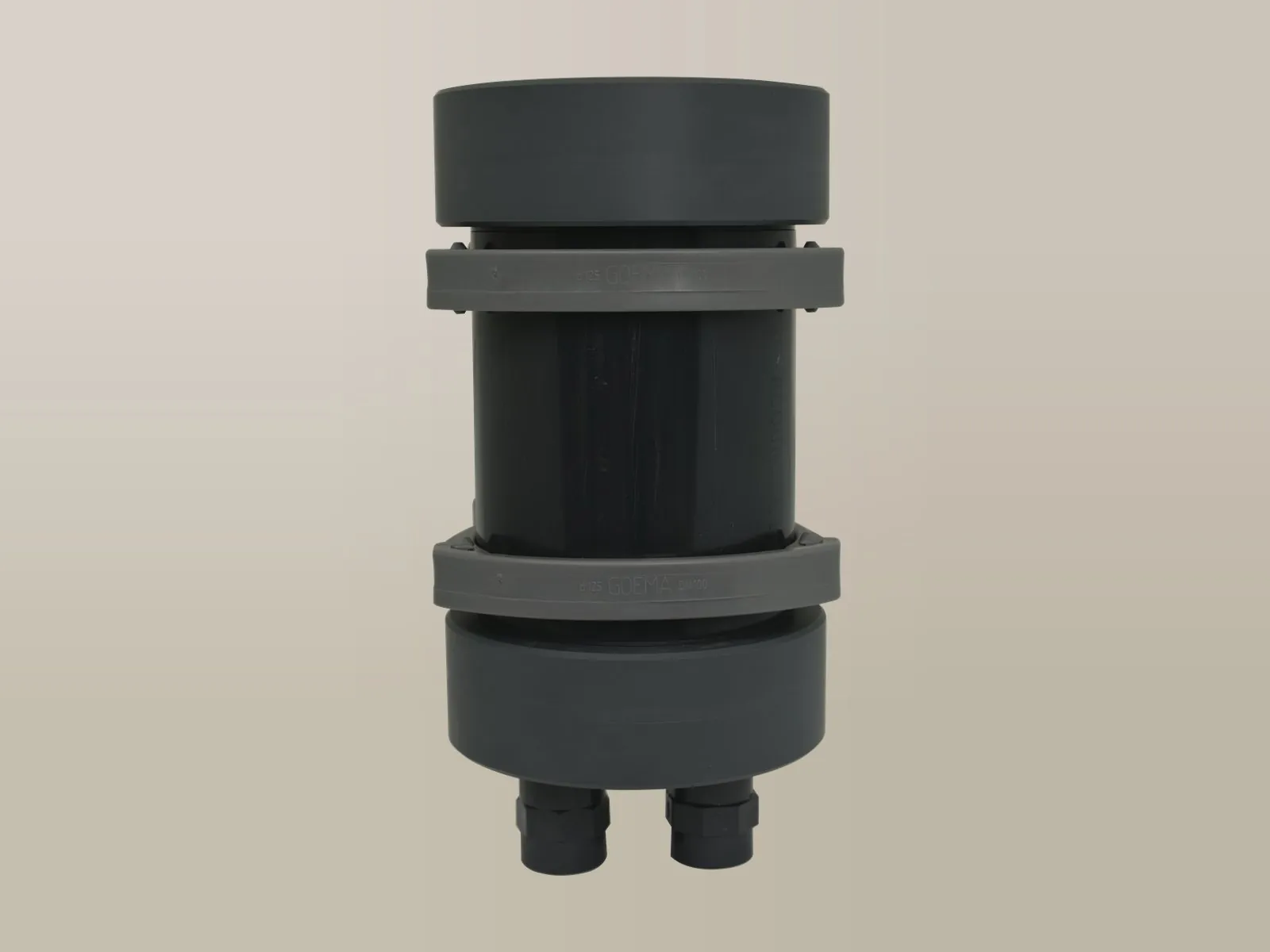

Attenua le pulsazioni della pompa dosatrice.
Soppressori →I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli →
Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.
Dettagli →
La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.
Dettagli →
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli → Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli → Generatore di biossido di cloro: produce in loco il disinfettante dai precursori e lo dosa in proporzione al contatore o al residuo misurato.
