A turbina
A getto singolo, in cui un getto d’acqua urta le pale di una turbina radiale, o multiplo, in cui il getto si distribuisce simmetricamente sulle pale. Attacchi filettati.
Accessori per il dosaggio
Contatori lancia impulsi
Contatori che inviano impulsi alla pompa dosatrice in funzione dei litri d’acqua misurati, consentendo il dosaggio del prodotto chimico in proporzione all’acqua trattata. A turbina o Woltmann, per acqua fredda e calda.
- Da 1/2" a 12"
- Acqua fredda e calda
- Quadrante bagnato o asciutto
- Versioni teflonate
1/2" – 12"Diametri
16barPressione
130°CTemperatura massima
2Tipologie
2 modelli
A turbina o Woltmann
Versioni disponibili
Quadrante bagnatoOrologeria immersa nell’acqua.
Quadrante asciuttoTrasmissione magnetica.

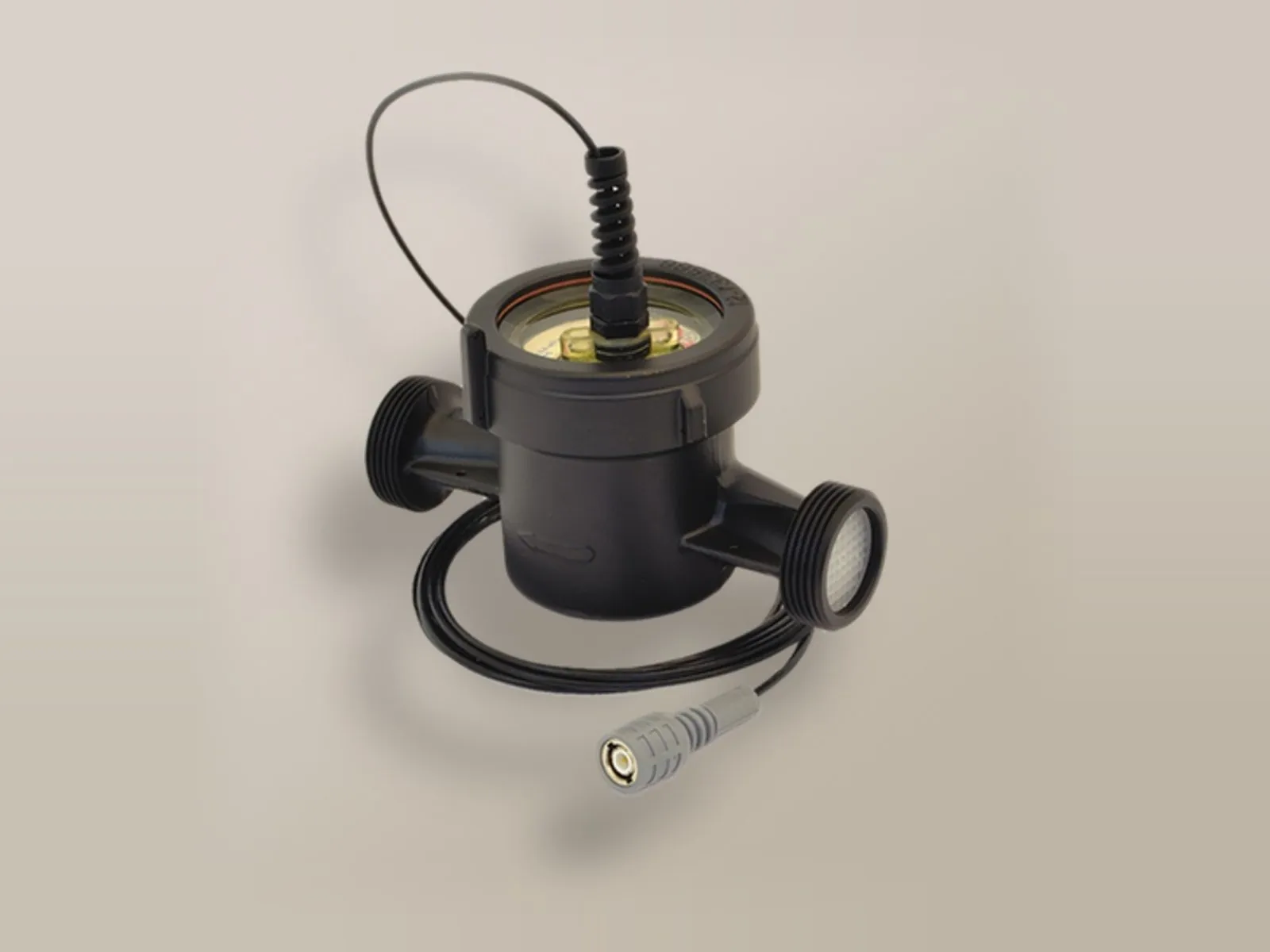

TeflonatoInterno ed esterno teflonati.

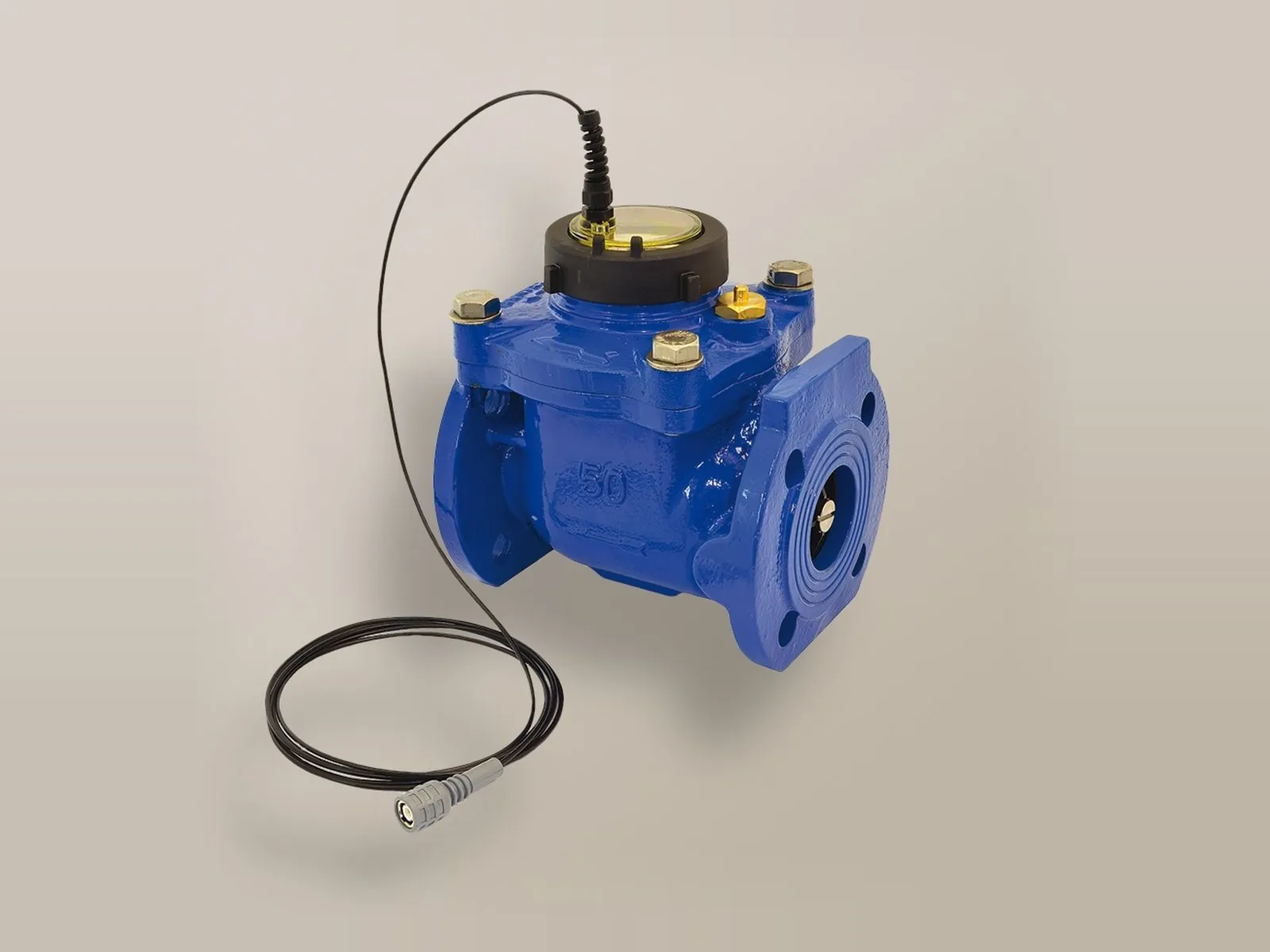

Woltmann
Per le grandi portate, con quadrante asciutto e attacchi flangiati. Il modello da 2" è disponibile anche con attacchi filettati.
Versioni disponibili

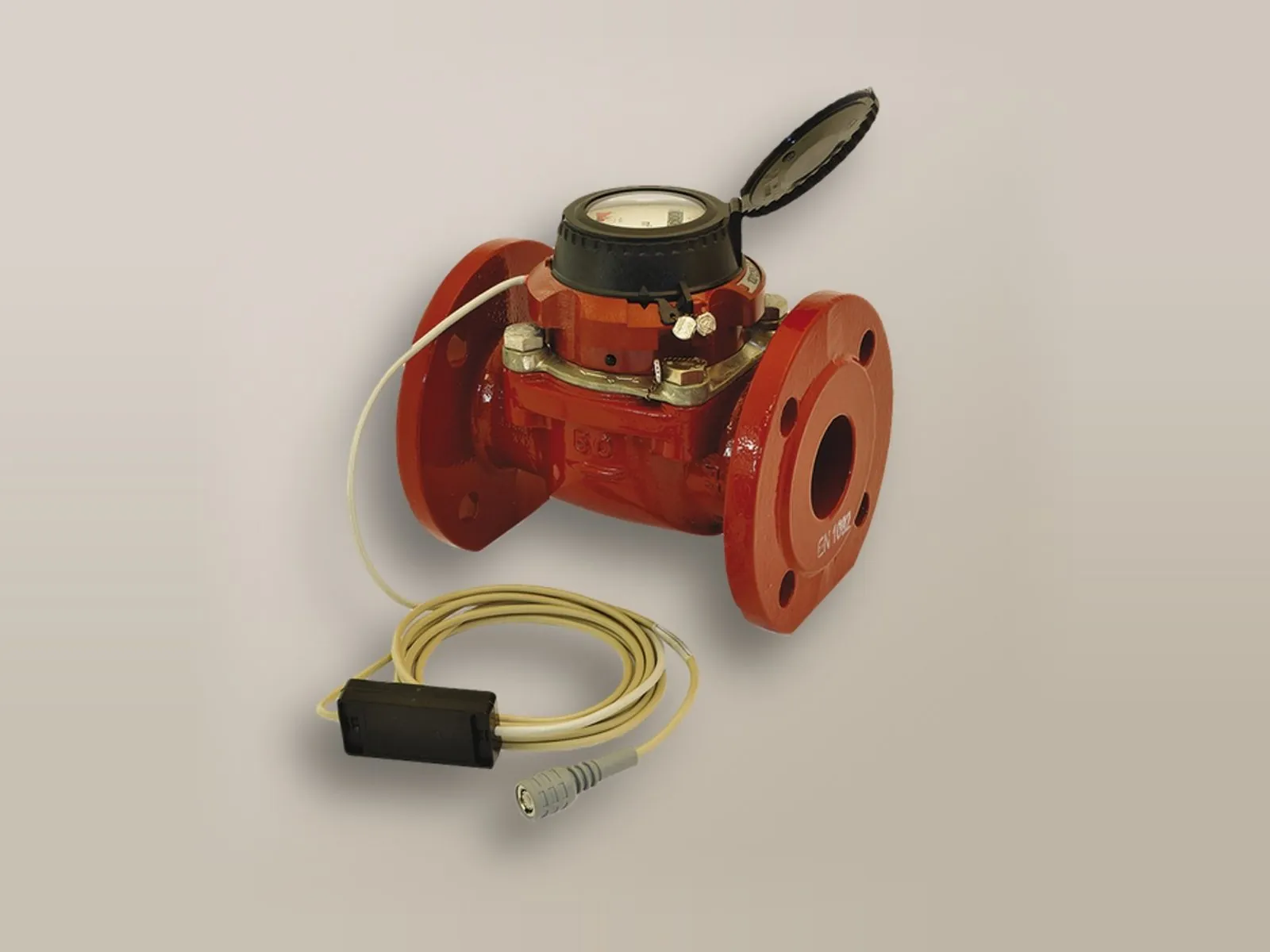

Acqua caldaFino a 130 °C.

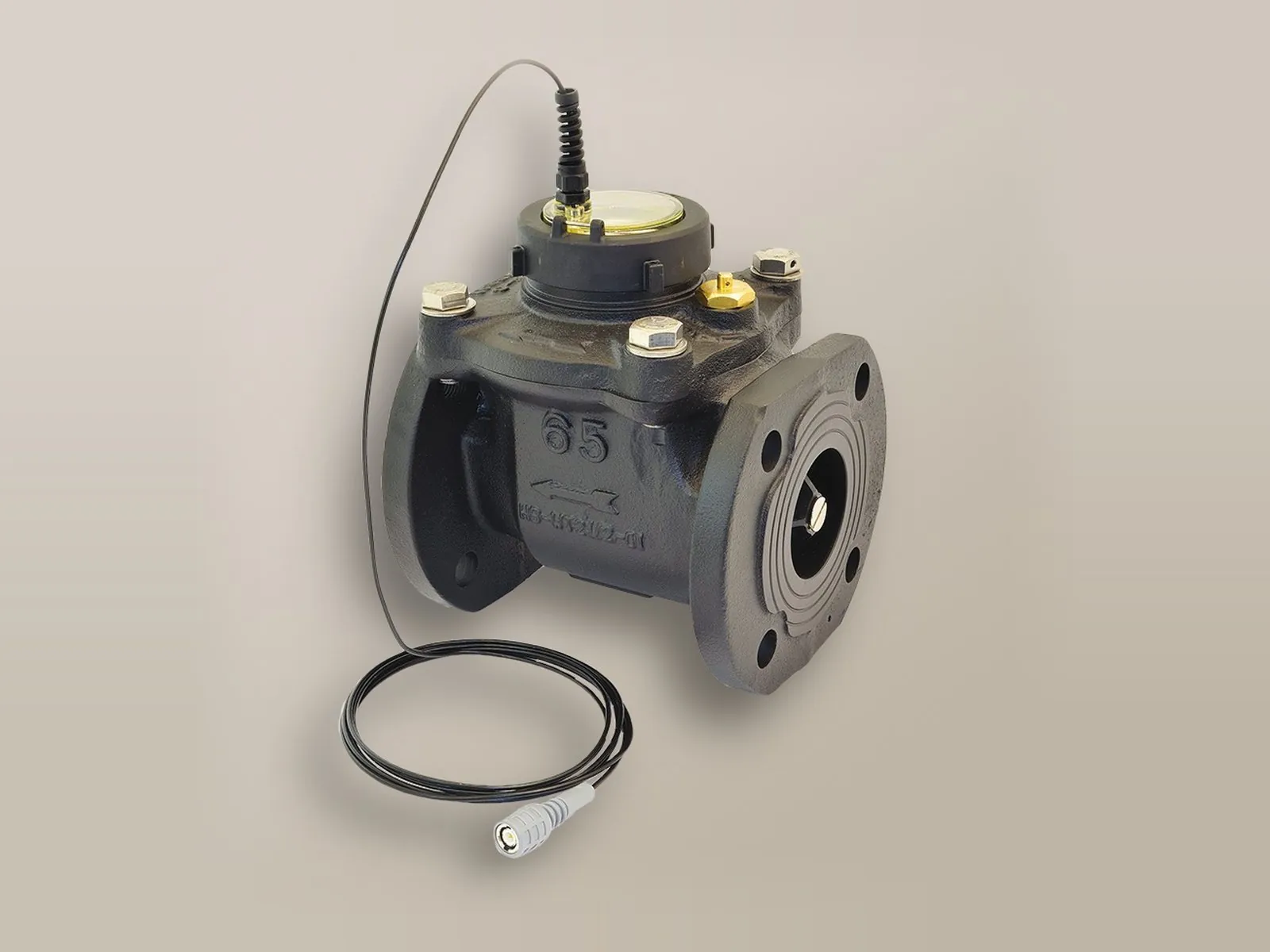

TeflonatoInterno ed esterno teflonati.
Quadrante
Quadrante bagnato o asciutto

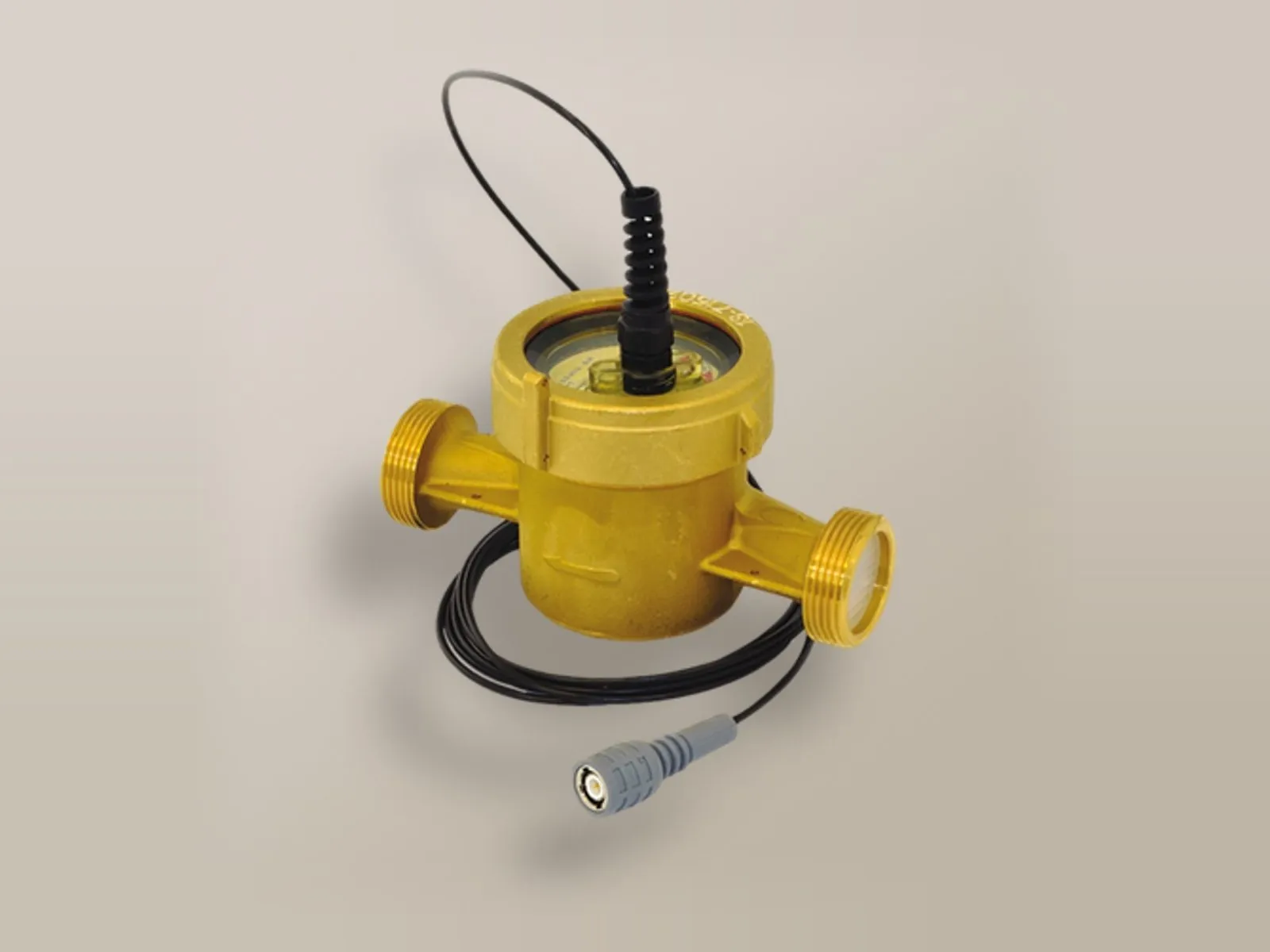

Quadrante bagnato
L’orologeria è completamente immersa nell’acqua e la trasmissione dalla turbina agli ingranaggi è diretta.

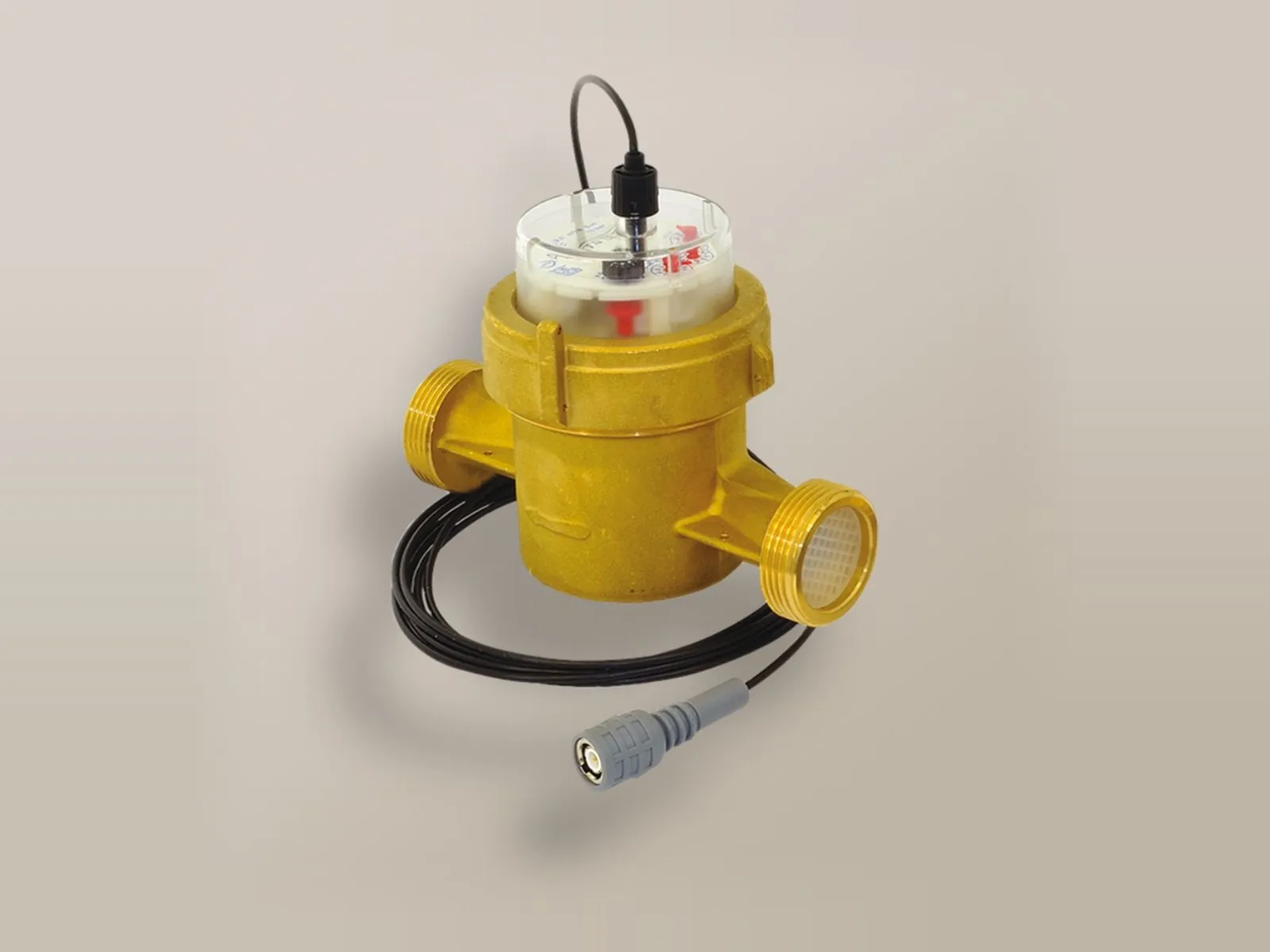

Quadrante asciutto
L’orologeria è separata ermeticamente dalla zona in cui scorre l’acqua; la trasmissione agli ingranaggi avviene per accoppiamento magnetico tra turbina e orologeria.
Dati tecnici
Scheda tecnica
| A turbina | Woltmann | |
|---|---|---|
| Acqua fredda | Max 30 °C | Max 60 °C |
| Acqua calda | Max 90 °C | Max 130 °C |
| Quadrante | Bagnato o asciutto | Asciutto |
| Finitura speciale | Interno ed esterno teflonato | Interno ed esterno teflonato |
| Pressione | 16 bar | 16 bar |
| Attacchi | Filettati | Flangiati (2" anche filettato) |
| Getto | Unico (multiplo per il 2") | – |
Diametri a turbina
| Diametro | 15 mm | 20 mm | 25 mm | 30 mm | 40 mm | 50 mm |
|---|---|---|---|---|---|---|
| Pollici | 1/2" | 3/4" | 1" | 1.1/4" | 1.1/2" | 2" |
Attacchi filettati.
Diametri Woltmann
| Diametro | 50 mm | 65 mm | 80 mm | 100 mm | 150 mm | 200 mm | 250 mm | 300 mm |
|---|---|---|---|---|---|---|---|---|
| Pollici | 2" | 2.1/2" | 3" | 4" | 6" | 8" | 10" | 12" |
Attacchi flangiati; il 2" anche filettato.
Consulenza nella scelta
Indicateci diametro della tubazione, temperatura e portata dell’acqua: vi consiglieremo il contatore e la pompa dosatrice da abbinare.
