Misura continua
L’elettrodo Redox analizza in continuo l’acqua del deposito o della tubazione.
Misura e regolazione
LDsRh
Il potenziale Redox (ORP), espresso in mV, indica il potere disinfettante dell’acqua: aumenta in presenza di ossidanti come il cloro e diminuisce all’aumentare della contaminazione. Il sistema LDsRh lo misura e dosa ipoclorito o altro disinfettante in proporzione al valore misurato, fino al set point impostato.
- Scala −1.000 / +1.000 mV
- Elettrodo ad alta linearità per acque potabili
- In by-pass, in linea o in immersione
- Proporzionale, ON/OFF, PWM, PID
± 1.000mVScala di misura
1mVRisoluzione
20minTempo di contatto minimo
3Posizioni dell’elettrodo
Come funziona
Regolazione della disinfezione tramite Redox
Viene impostato il potenziale Redox da mantenere (set point, ad esempio 450 mV) e il sistema dosa la quantità di disinfettante necessaria per raggiungerlo.
Approfondimento: l’acqua del pozzo →
Dosaggio proporzionale

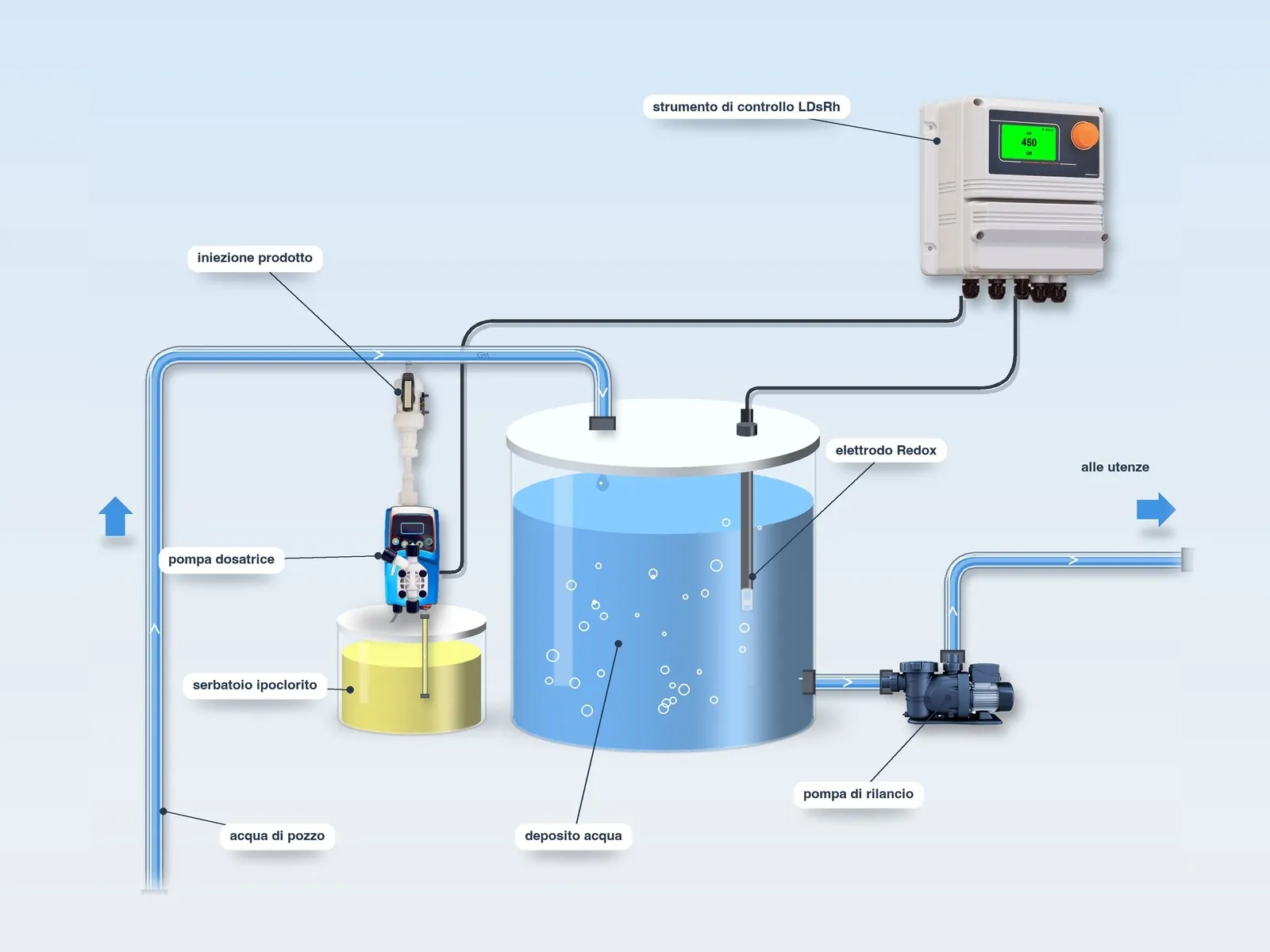

Lo strumento comanda una o più pompe dosatrici che iniettano ipoclorito nel serbatoio, in proporzione al potenziale misurato, fino al set point.
Disinfezione continua
L’acqua in ingresso, potenzialmente contaminata da organismi patogeni, entra immediatamente in contatto con il cloro libero e viene disinfettata, mentre la pompa ripristina il potenziale impostato.
L’azione del cloro richiede un tempo di contatto adeguato agli organismi presenti, e comunque non inferiore a 20 minuti. Aggiungendo un contatore lancia impulsi e una pompa dosatrice ad esso collegata, il dosaggio diventa proporzionale anche al volume d’acqua trattato; lo strumento può inoltre comandare elettrovalvole o altre apparecchiature in funzione del valore Redox.
Impiego
Campi di impiego
Acque potabili
Acque grezze di pozzi e sorgenti, private e di acquedotti pubblici.
Approfondimento: l’acqua del pozzo →Circuiti sanitari
Circuiti di acqua sanitaria.
Industria
Acque di processo industriali.
Acque reflue
Acque reflue civili e industriali.
Composizione
Composizione del sistema
Il sistema è fornito pre-assemblato su pannello. In alternativa allo strumento da parete sono disponibili strumenti per installazione in quadro elettrico.
Strumento di controllo
Acquisisce i mV misurati dall’elettrodo e attiva la pompa dosatrice fino al raggiungimento del set point.
Elettrodo Redox
Disponibile anche in versione ad alta sensibilità e alta linearità, progettata per rilevare le bassissime concentrazioni di cloro libero tipiche delle acque potabili.
Elettrodi Redox →
Pompa dosatrice
Elettromagnetica a membrana con parti idrauliche in PVDF o PP in funzione del prodotto dosato, con portata e contropressione definite in fase d’ordine (serie VMS o KMS, fino a 18 l/h e 20 bar). Per volumi maggiori si impiegano pompe passo-passo o a motore, fino a 1.000 l/h o fino a 100 bar; pompe aggiuntive possono dosare i filmanti.
Le pompe →
Il Redox
Fattori che influenzano il potenziale Redox
Cloro, bromo, perossido di idrogeno, acido peracetico e ozono ossidano i contaminanti organici, come batteri e alghe. Il potenziale Redox è positivo in presenza di ossidanti (cloro) e negativo in presenza di sostanze riducenti (bisolfito di sodio).
Approfondimento: il potenziale Redox →Il pH
Il potenziale Redox dipende direttamente dal pH e, in misura minore, dalla temperatura: all’aumentare del pH l’efficacia dell’ossidante si riduce ed è necessaria una maggiore quantità di disinfettante per raggiungere lo stesso potenziale. In talune circostanze può rendersi necessaria anche la regolazione del pH.
Regolazione del pH →Carico inquinante
In presenza di poche impurità ossidabili (microrganismi, materia organica, ferro, rame, manganese) è sufficiente una quantità ridotta di disinfettante per ottenere un potenziale elevato. All’aumentare del carico inquinante il potenziale diminuisce e il sistema incrementa il dosaggio per ristabilirlo.
Misura diretta in mg/l
La misura Redox non compensa le variazioni del pH né l’effetto delle sostanze chimiche che possono alterarla. Per la misura diretta del cloro libero in mg/l, con compensazione automatica del pH, si utilizza il sistema amperometrico LDsCL.
Sistema LDsCL →
Dati tecnici
Scheda tecnica delle sonde
Lo strumento misura il potenziale Redox da −1.000 a +1.000 mV (risoluzione 1 mV) e la temperatura da 0 a 100 °C (risoluzione 0,1 °C); autopulizia dell’elettrodo a richiesta; elettrodo in by-pass, in linea o in immersione.
Elettrodi Redox
| Elettrodo | Scala | Pressione | Connessione | Corpo | Conducibilità minima | Giunzione | Temperatura | Cavo | Diametro | Note |
|---|---|---|---|---|---|---|---|---|---|---|
| ERhS | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 0,8 m | 12 mm | – |
| ERhM | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| ERhL | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 15 m | 12 mm | – |
| ERhHLB SN6 | ± 1.500 mV | 6 bar | SN6 e filettatura PG13,5 | Vetro | 100 µS | – | 80 °C | 10 m | 12 mm | Alta linearità e sensibilità, per basse concentrazioni di cloro |
| ERhSN6 | ± 1.000 mV | 7 bar | SN6 e filettatura PG13,5 | Epoxy | 100 µS | – | 100 °C | 1 – 100 m | 12 mm | – |
| ERhMD/100 | ± 1.000 mV | 7 bar | BNC | Epoxy | 100 µS | Doppia | 100 °C | 4,5 m | 12 mm | – |
| ERhM/D | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| ERhSC | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Autopulente |
| ERhSC/SN6 | ± 1.000 mV | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Autopulente |
Tutti i modelli: elettrodo combinato, risoluzione 1 mV.
Installazione
Posizionamento degli elettrodi
Il posizionamento degli elettrodi si definisce in funzione delle caratteristiche dell’impianto e dell’acqua da analizzare.
In by-pass

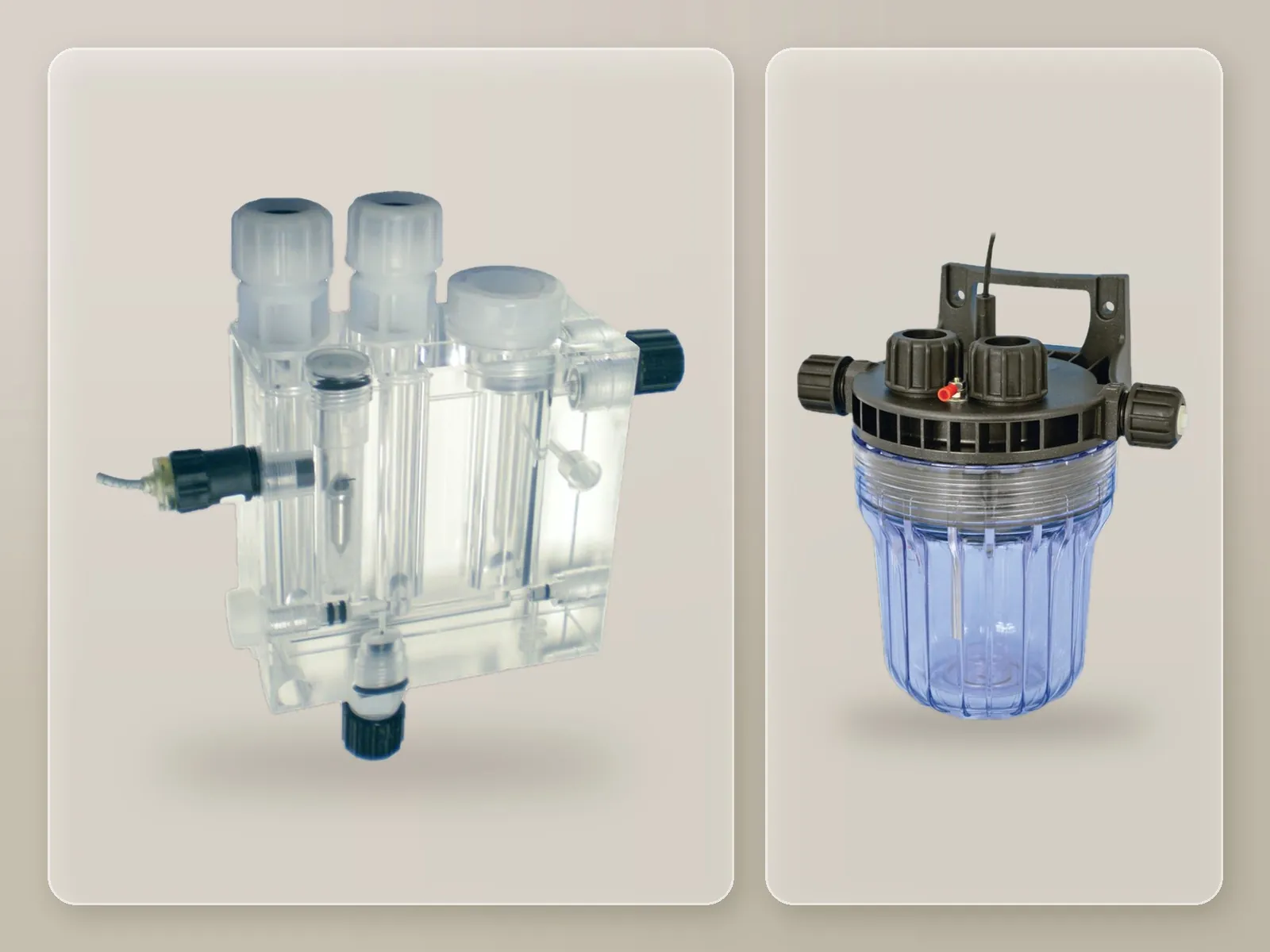

Le sonde sono alloggiate in un porta elettrodi a deflusso PEF o in un porta sonde NPED, collegato a una presa d’acqua in uscita dal serbatoio e attraversato da circa 30 l/h di acqua di campionamento. È possibile integrare un sensore di flusso, che arresta il dosaggio in assenza di flusso.
Porta elettrodi →

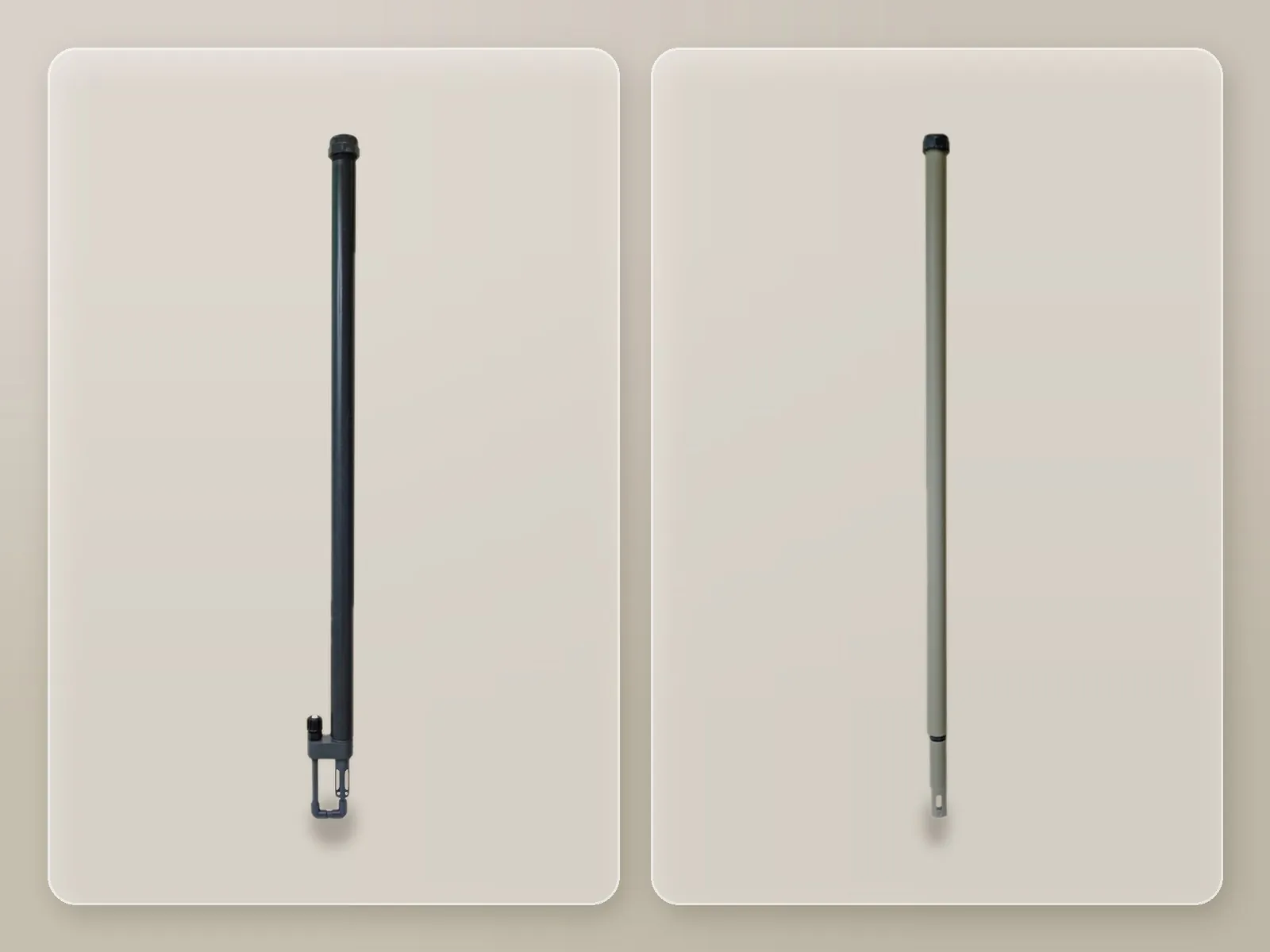

In immersione
L’elettrodo è immerso direttamente nel serbatoio di accumulo dell’acqua da trattare, mediante un porta elettrodo a immersione.
Porta elettrodi →
In immersione con pulizia
Soluzione indicata per acque cariche: a intervalli programmati il quadro di controllo pone lo strumento in stand-by e apre un’elettrovalvola che invia acqua o aria all’ugello; terminata la pulizia, la richiude e, trascorso il tempo di ripolarizzazione dell’elettrodo, riattiva il dosaggio.
Porta elettrodi →

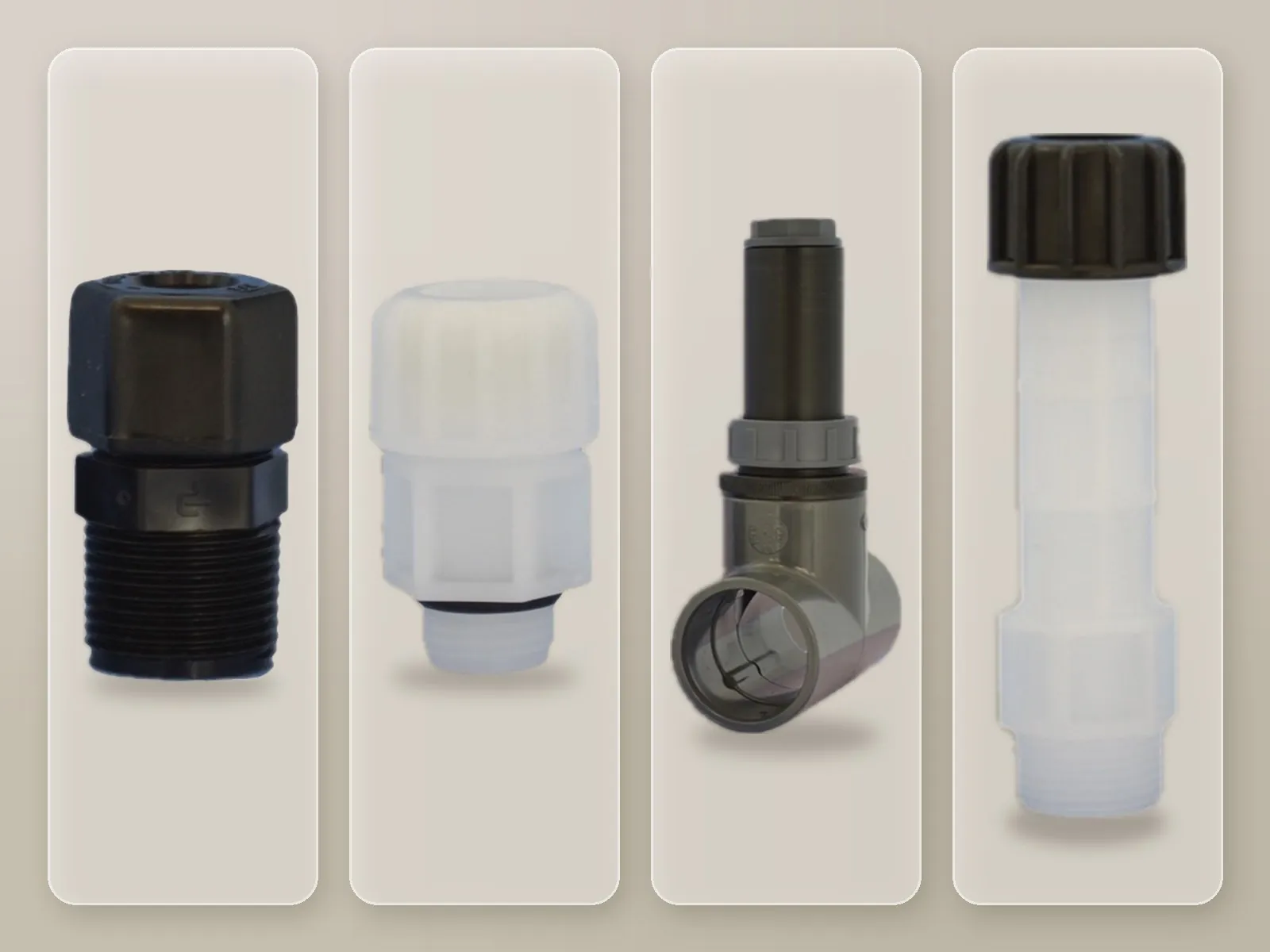

In linea
Gli elettrodi sono inseriti direttamente sulla tubazione dell’acqua da trattare.
Porta elettrodi →
Strumento
Lo strumento di controllo
Acquisisce la misura dalla sonda e comanda la pompa dosatrice in proporzione al valore rilevato. È fornito pre-assemblato su pannello, pronto per il collegamento.
Display a colori
Display retroilluminato multicolore, che segnala i diversi stati di funzionamento mediante il cambio di colore. Programmazione tramite un’unica manopola.
Quattro modalità
Dosaggio proporzionale, ON/OFF, PWM e PID, con partenza ritardata del dosaggio.
Memorizzazione dei dati
Memorizzazione permanente dei dati e log di sistema consultabile sul display; il log interno è esportabile su memoria USB per l’elaborazione con un foglio di calcolo.
Allarmi
Livello del prodotto, assenza di flusso, superamento del tempo massimo di dosaggio, sonda guasta, lettura fuori scala; segnalazione acustica o luminosa tramite l’uscita di allarme.
La pompa dosatrice, con portata e contropressione definite in fase d’ordine, si collega all’uscita impulsiva (e/o 0-4/20 mA) e funziona in modalità proporzionale o ON/OFF. Sono in dotazione una valvola di iniezione pre-tarata e una sonda di livello magnetica con pescante di fondo coassiale, che arresta la pompa all’esaurimento del prodotto.
Display a colori
Segnalazione cromatica dello stato
Cambiando colore, il display retroilluminato dello strumento segnala i differenti stati di lavoro, riconoscibili anche a distanza.

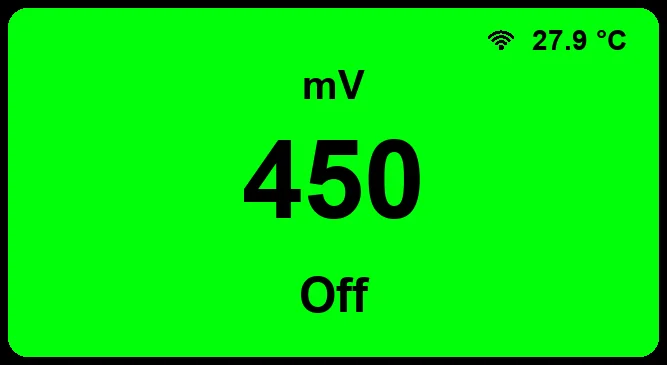

Funzionamento normale
Misura e dosaggio secondo i parametri impostati.

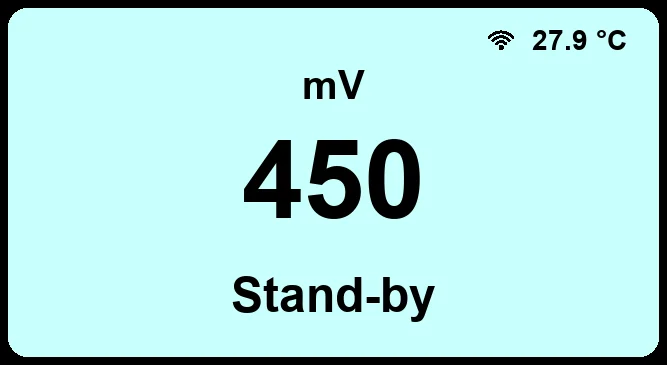

Stand-by
Strumento in stand-by.

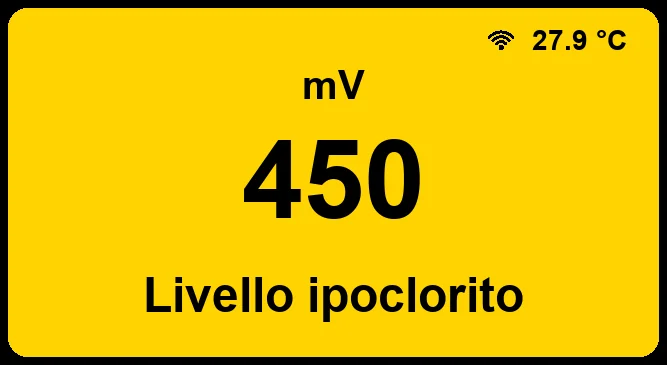

Avviso
Segnalazione di avviso, ad esempio il livello del prodotto chimico.

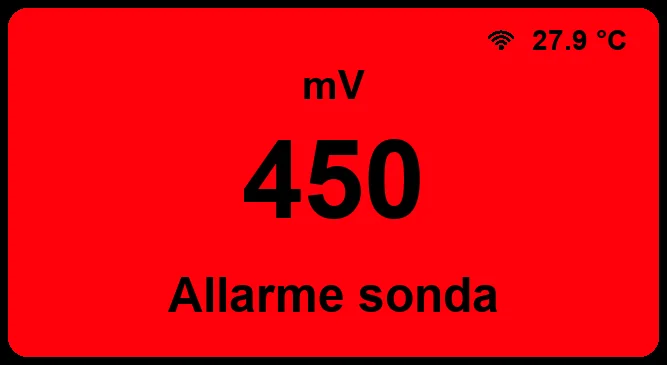

Allarme
Segnalazione di allarme, ad esempio della sonda.

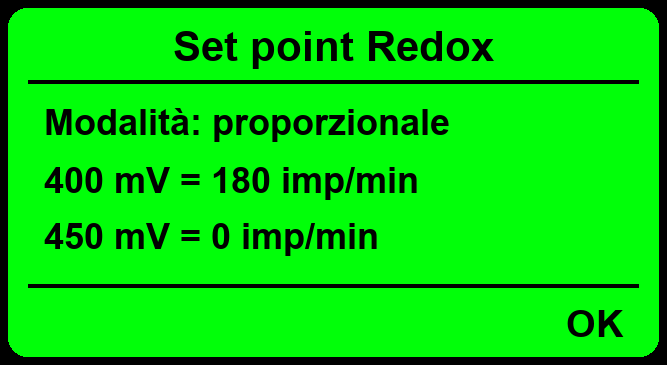

Impostazioni dal display
Scheda tecnica
Scheda tecnica dello strumento
Ingressi, uscite, modalità di regolazione e allarmi dello strumento di controllo.
Ingressi
- Sonda di misura
- Temperatura
- Sensore di flusso
- Livello del prodotto
- Contatore lancia impulsi o segnale mA
Uscite
- 1 pompa dosatrice proporzionale
- 1 uscita digitale
- 2 uscite 0-4/20 mA proporzionali
Regolazione
- Proporzionale
- ON/OFF
- PWM
- PID
- Partenza ritardata
Allarmi
- Livello prodotto
- Assenza di flusso
- Tempo massimo di dosaggio
- Sonda guasta
- Lettura fuori scala
Alimentazione
- 230 VAC
- 12 – 24 VDC
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet Optional, una a scelta
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi Optional, una a scelta
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G Optional, una a scelta
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU Di serie (standard), optional (PLUS)
Integrazione nel vostro PLC tramite porta seriale.
Uscita 0-4/20 mA Di serie (PLUS), optional (standard)
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Optional
Accessori opzionali
Accessori disponibili su richiesta per l’adattamento del sistema alle esigenze dell’impianto.
Contenitore
Serbatoi in PE per il prodotto chimico, con vasca di sicurezza.
Dettagli →
Contatore lancia impulsi
Consente il dosaggio proporzionale al volume d’acqua effettivamente trattato.
Dettagli →
Sensore di flusso
Installato sulla mandata della pompa, verifica l’effettiva esecuzione del dosaggio.
Dettagli →
Miscelatore statico
Assicura la miscelazione del prodotto con l’acqua e protegge la tubazione dal contatto diretto.
Dettagli →
Soppressore di impulsi
Attenua le pulsazioni generate dalla pompa dosatrice.
Dettagli →

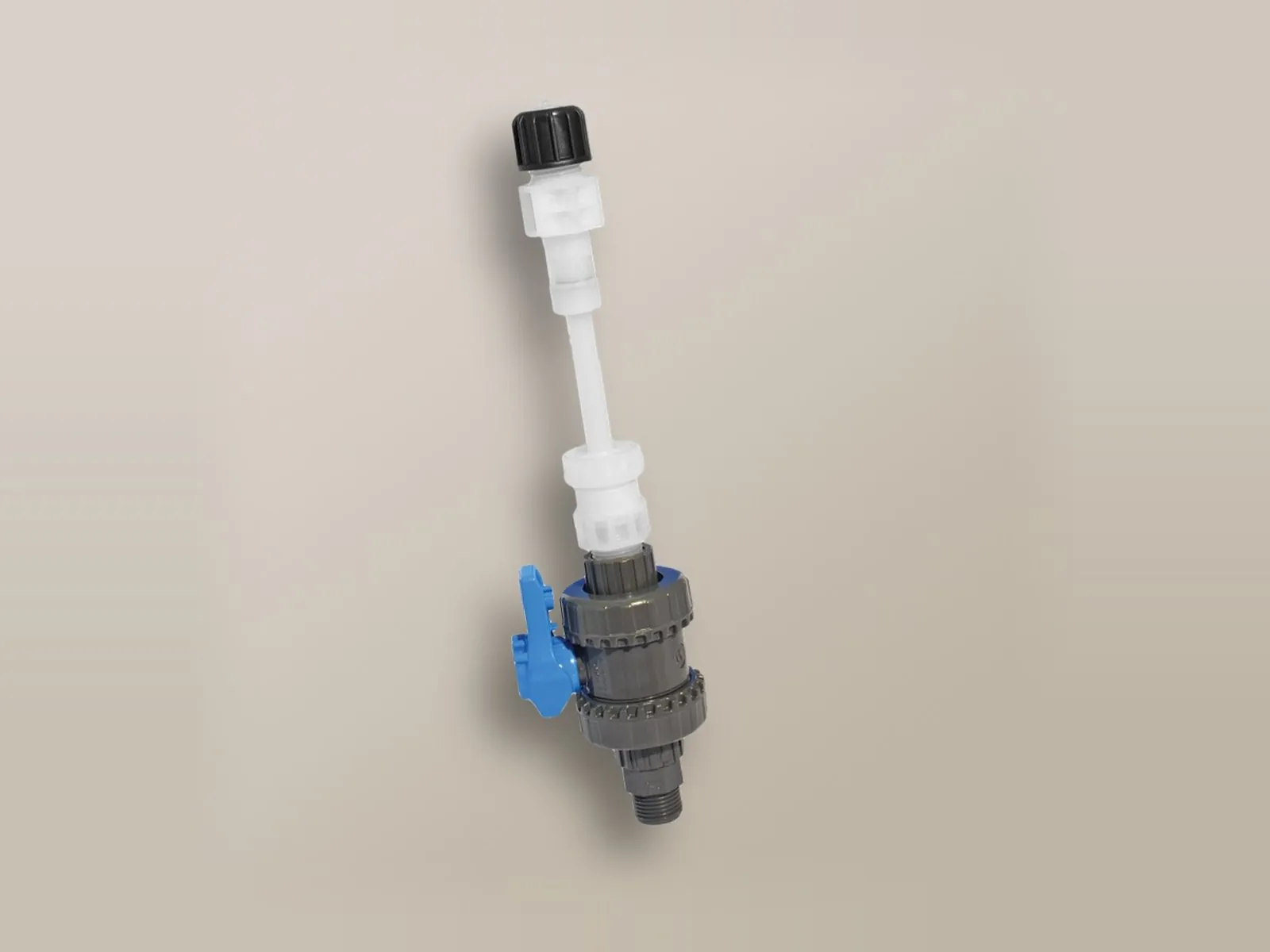

Lancia di iniezione
Immette il prodotto al centro della tubazione.
Dettagli →
Valvola multifunzione
Funzioni di pressione, sicurezza e antisifone riunite in un’unica valvola.
Dettagli →
Elettrovalvola
Azionata dallo strumento in funzione del valore misurato.
Quale scegliere
Dalla soluzione più semplice alla più completa
Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli → LDsRh
Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.
LDsCL
La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli →
Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Consulenza tecnica
Indicateci il tipo di acqua da trattare e il disinfettante impiegato: proporremo elettrodo, porta elettrodo, pompa e accessori più adatti.
