A deflusso
Installazione in by-pass: l’acqua da misurare fluisce attraverso il porta elettrodi. Idonei per tutte le sonde, comprese le celle amperometriche, esclusa quella per traccianti (in linea, con raccordo a T).
Accessori per le sonde

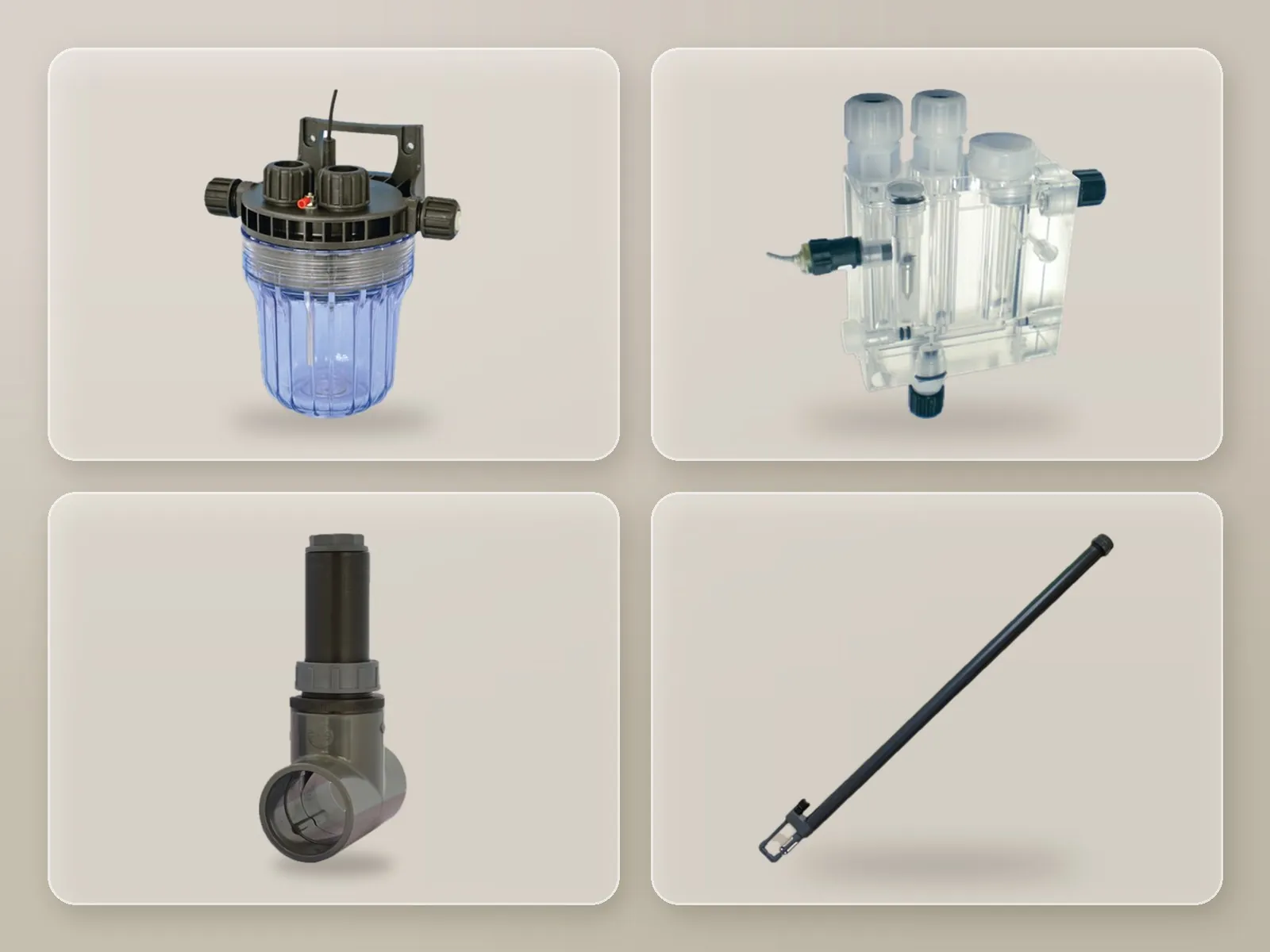

Porta elettrodi
Consentono il contatto tra l’acqua da misurare e gli elettrodi. In funzione della sonda e dell’impianto, l’elettrodo si installa in by-pass, in linea o in immersione.
- A deflusso, in by-pass
- In linea, sulla tubazione
- A immersione, in vasca
- Manifold per torri evaporative
90°CTemperatura massima
7barPressione massima
9Modelli
3Tipi di installazione
4 modelli
Tipologie di installazione
Versioni disponibili

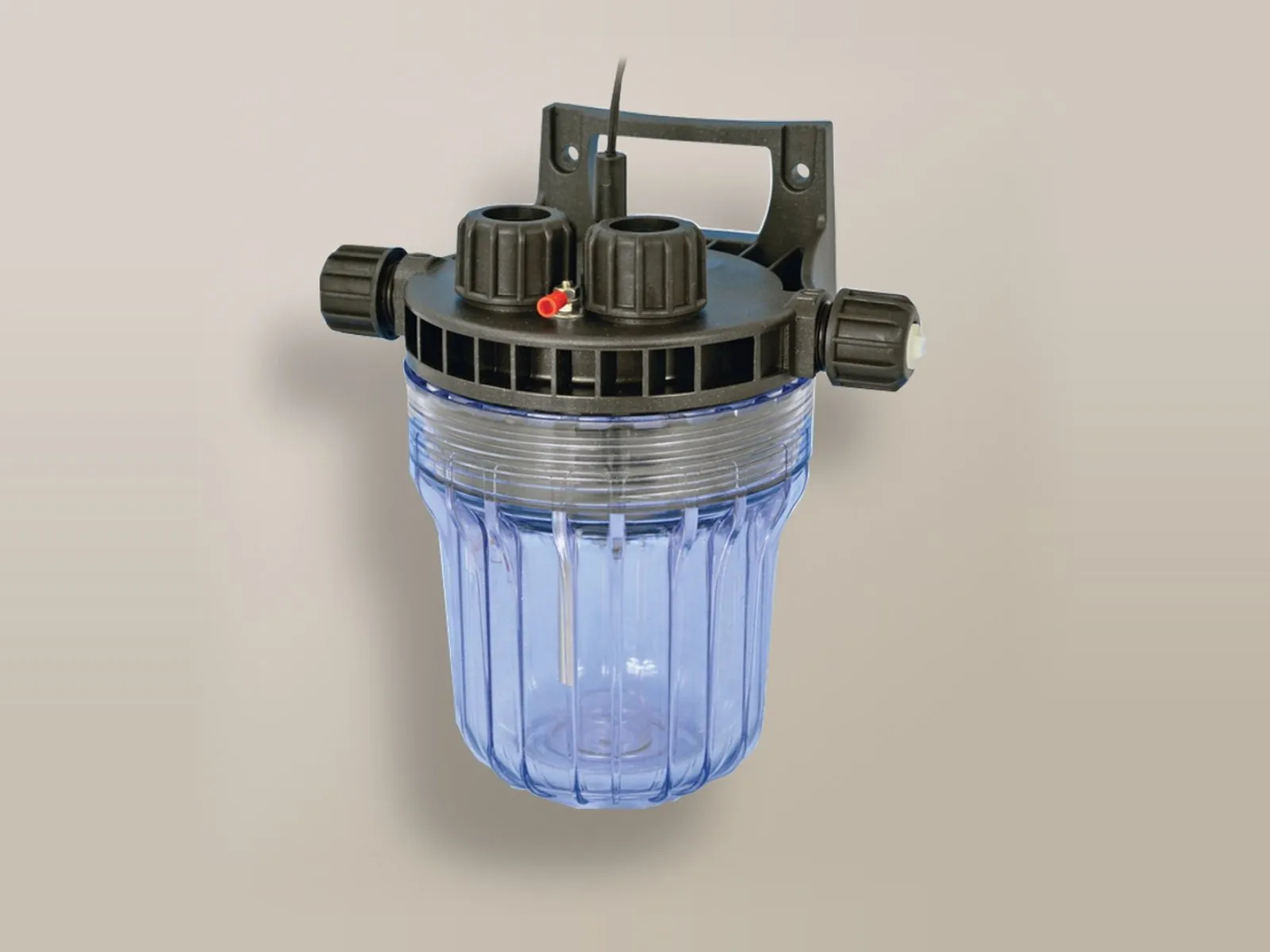

NPEDIn SAN, fino a 40 °C.
PEFIn PMMA, fino a 50 °C.

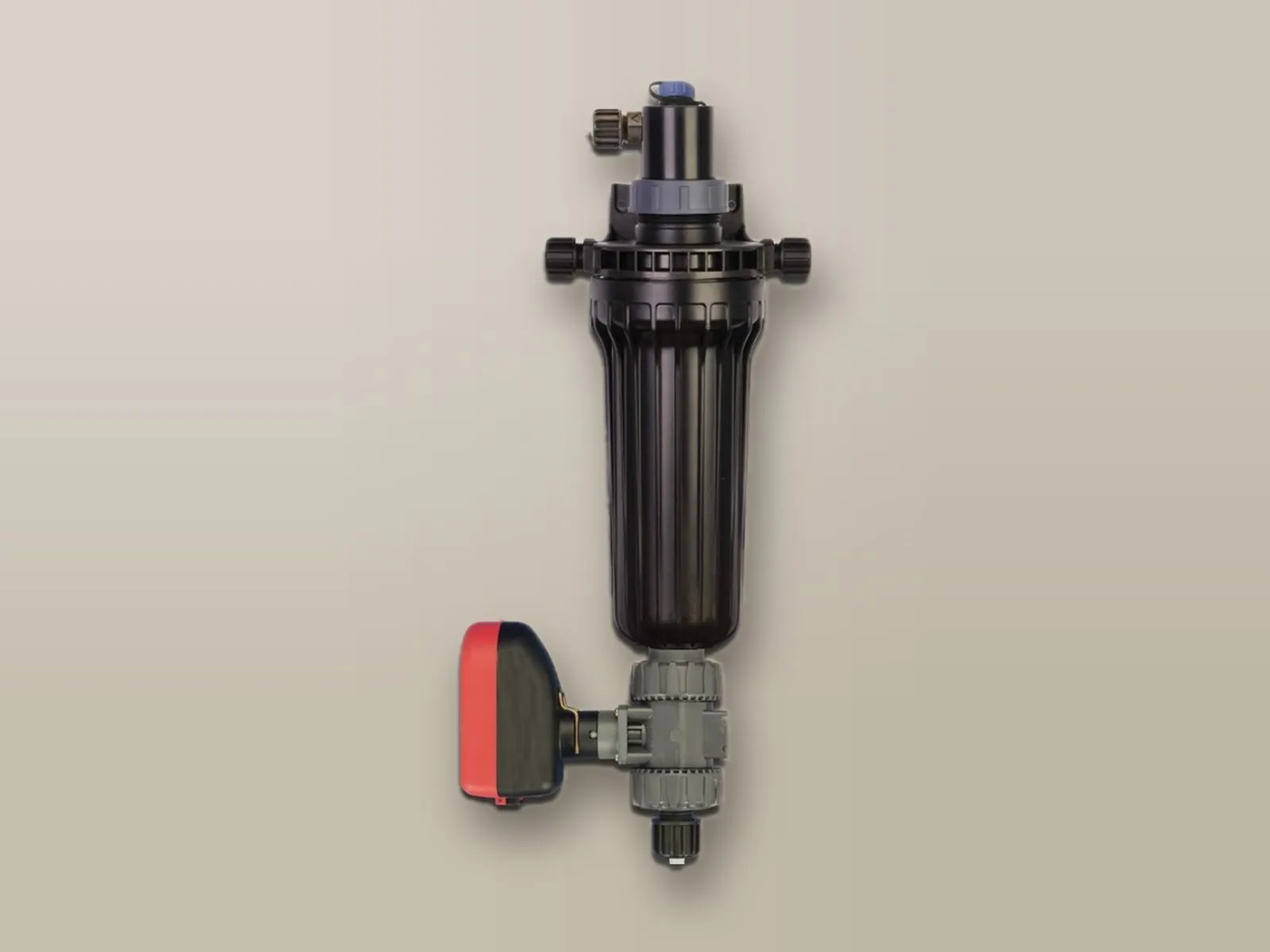

Per la torbiditàA deflusso, per la sonda di torbidità.

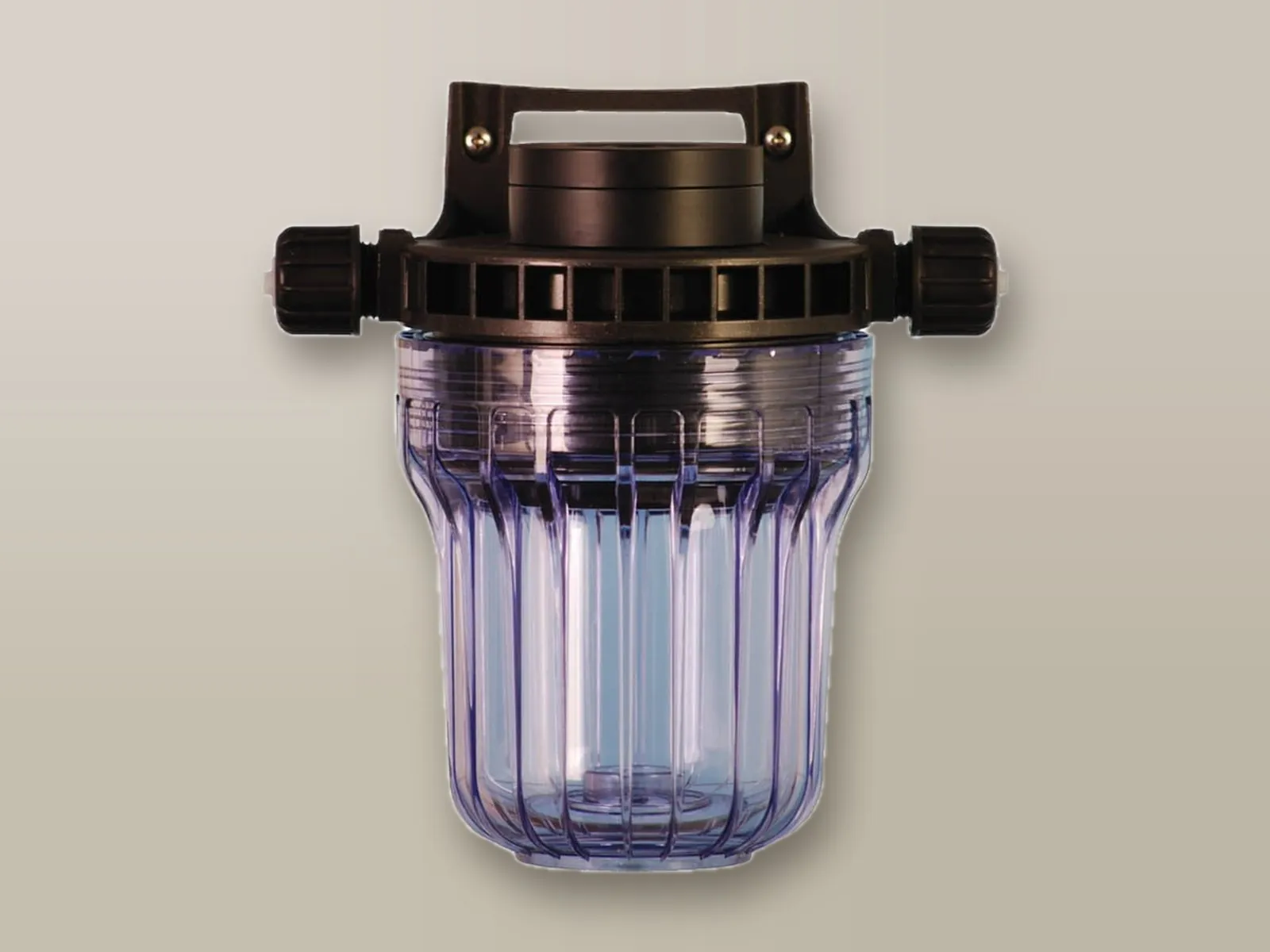

NPED INDA deflusso, per la sonda di conducibilità induttiva.

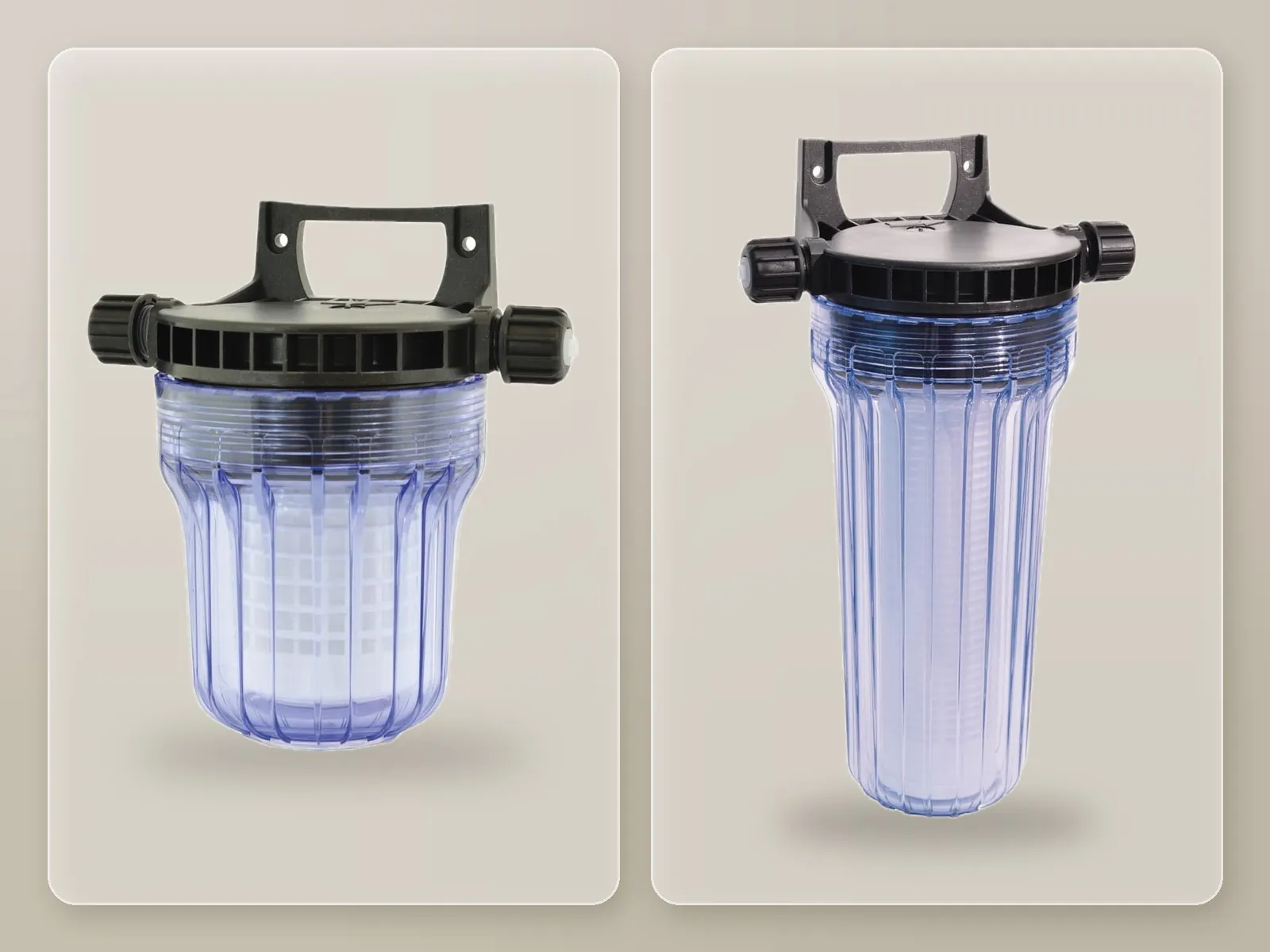

Filtro NFILSull’acqua campione, a monte del porta elettrodi: trattiene le impurità che sporcherebbero le sonde. Due misure, NFIL 5 e NFIL 10.
In linea
Montati direttamente sulla tubazione, in PVDF, PP, PVC o PVC-C; fino a 90 °C (in base al modello) e 7 bar.
A immersione
Per l’installazione della sonda direttamente in vasca o nel serbatoio; in PP o PVC (in base al modello), fino a 80 °C.
Versioni disponibili
PECAPPorta elettrodo a immersione.

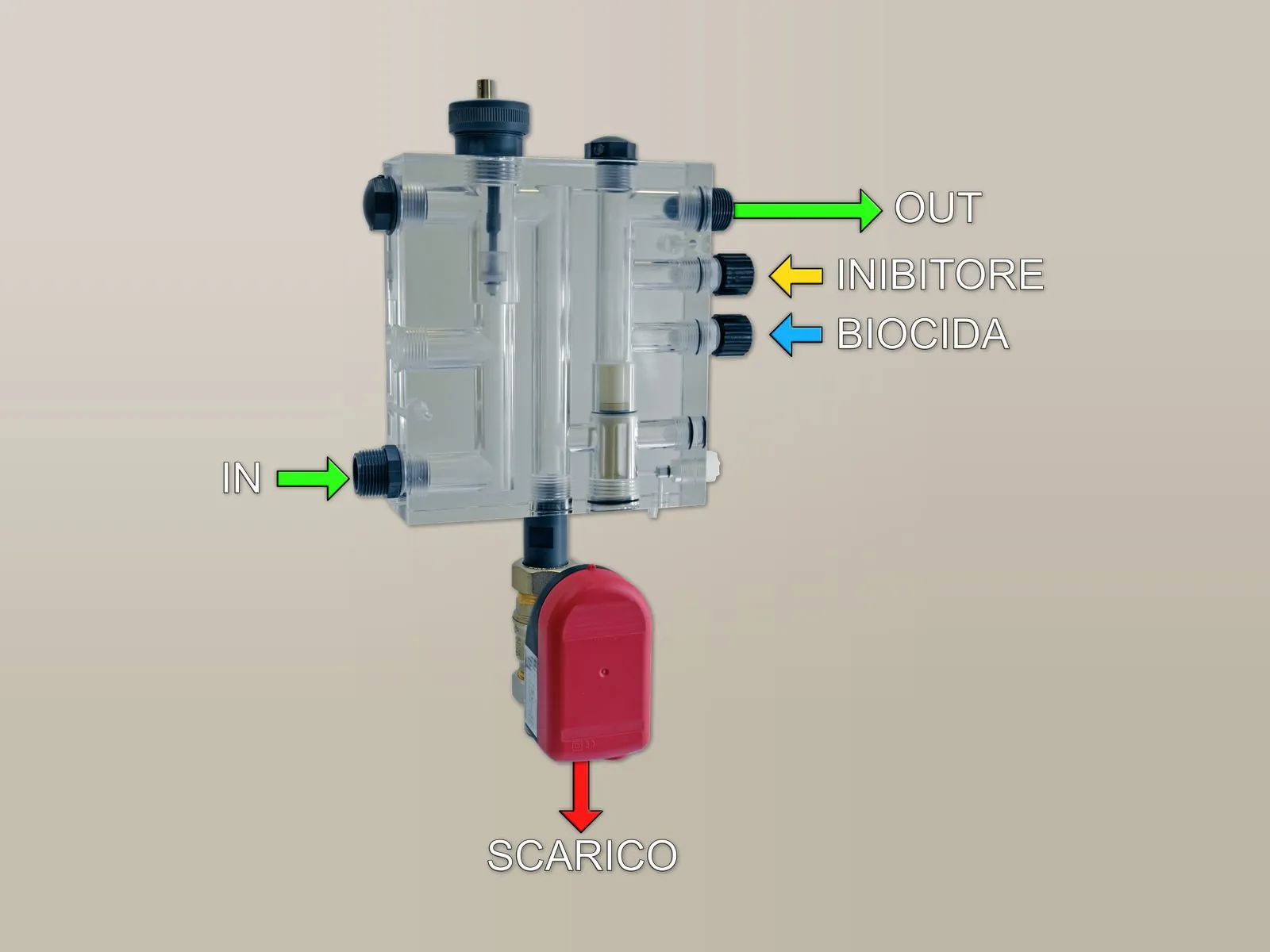

Manifold con valvola di spurgo
Campionamento dell’acqua, dosaggio dei prodotti e spurgo tramite valvola motorizzata, per le pompe WT delle torri evaporative.
Schemi
Installazione in by-pass

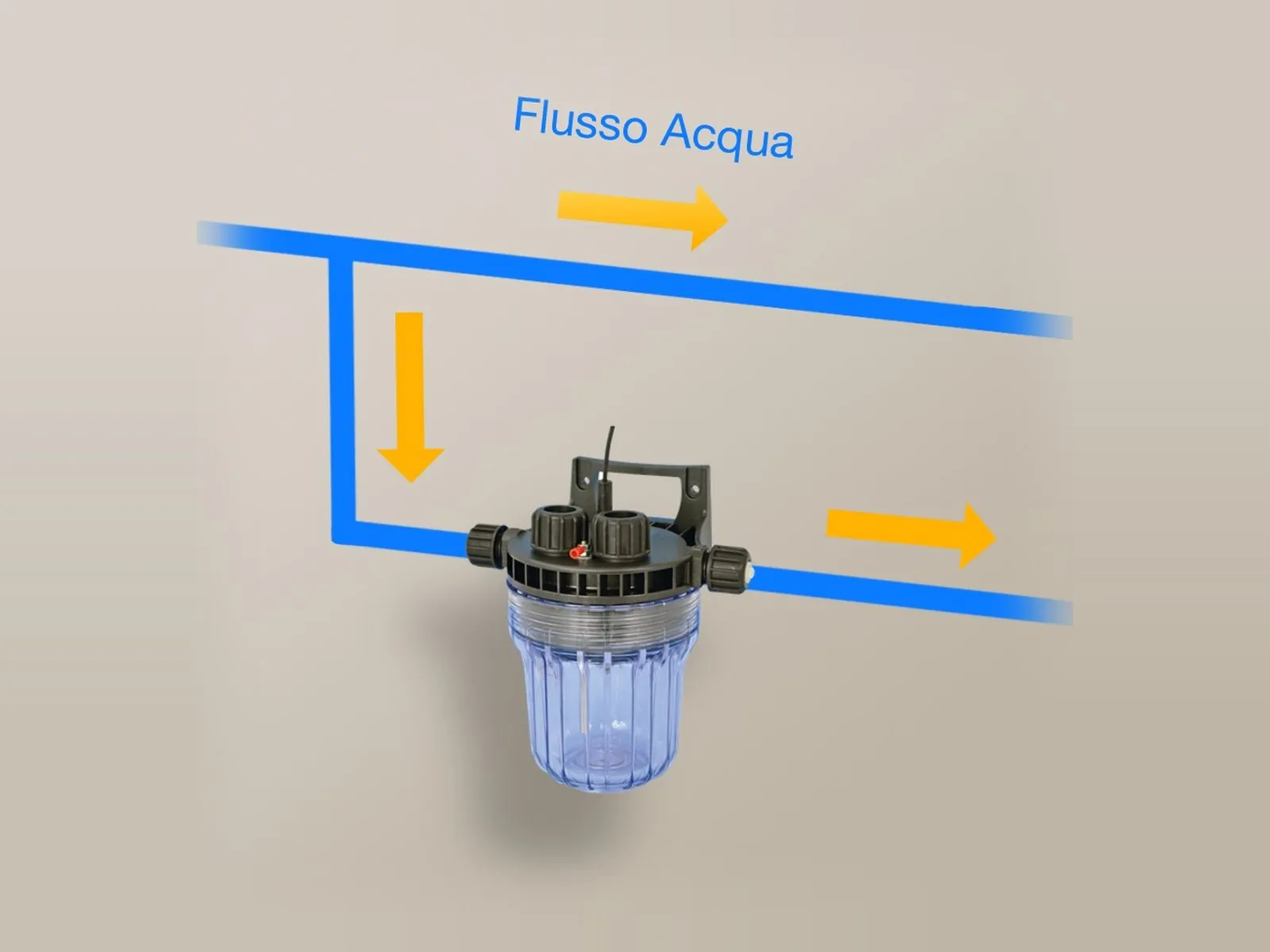

NPED
L’acqua viene prelevata dalla tubazione, attraversa il porta elettrodi e ritorna nella tubazione.

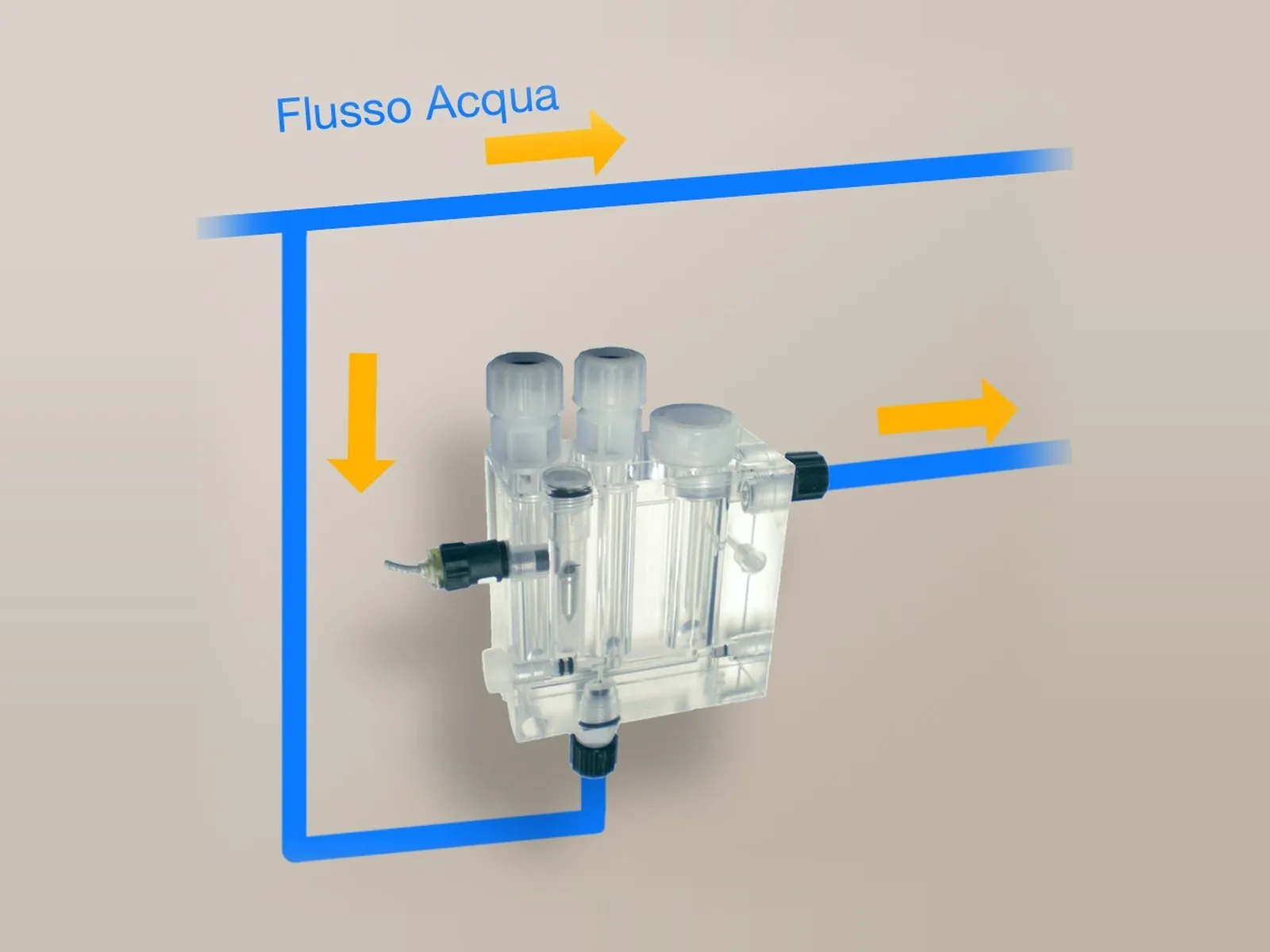

PEF
Schema analogo, con il porta elettrodi PEF.
Dati tecnici
Scheda tecnica
A deflusso
| NPED | PEF | |
|---|---|---|
| Installazione | By-pass | By-pass |
| Materiale | SAN | PMMA |
| Temperatura | Max 40 °C | Max 50 °C |
| Pressione | Max 5 bar | Max 5 bar |
| Attacchi | 6 × 8 mm | 6 × 8 mm |
| Dotazione | Sensore di flusso | Sensore di flusso e regolatore di portata |
| Elettrodi | pH, Redox, temperatura, conducibilità, celle amperometriche, torbidità, ossigeno disciolto | Come NPED |
NPED-E2 e NPED-E2-EV: pressione massima 2 bar.
In linea
| PEA | PEB | PEL | PEL-E | PEL-IND | |
|---|---|---|---|---|---|
| Materiale | PVDF | PP | PVDF | PVC | PVC-C |
Installazione sulla tubazione; temperatura massima 90 °C (in base al modello), pressione massima 7 bar. Elettrodi: pH, Redox, temperatura, conducibilità, ossigeno disciolto.
A immersione
| PEC | PECAP | |
|---|---|---|
| Installazione | In vasca o serbatoio | In vasca o serbatoio |
| Materiale | PP o PVC (in base al modello) | PP o PVC (in base al modello) |
| Temperatura | Max 80 °C (in base al modello) | Max 80 °C (in base al modello) |
Elettrodi: pH, Redox, temperatura, conducibilità, torbidità, ossigeno disciolto.
Consulenza nella scelta
Indicateci le sonde da installare e il punto di installazione: vi consiglieremo il porta elettrodi più adatto.
