ECDC
Corpo in PVDF ed elettrodi in grafite. Scala fino a 0 – 200 mS, in linea, in by-pass o in immersione.
Sonde di misura
Conducibilità
Sonde di conducibilità a principio conduttivo per torri evaporative, caldaie, fertirrigazione e acque di processo. Quattro serie, con elettrodi in grafite, acciaio inox o platino, e compensazione automatica della temperatura su tutti i modelli.
- Da 0 – 20 µS a 0 – 200 mS
- Compensazione NTC 10K o PT100
- Fino a 200 °C e 15 bar (EICDC)
- In linea, in by-pass o in immersione
200mSScala massima
0,01Fattore K minimo
200°CTemperatura massima
4Serie
4 modelli
Serie disponibili
Ogni serie è disponibile senza compensazione, con NTC 10K (sigla con “C”) o con PT100 (sigla con “PT”).
Versioni disponibili

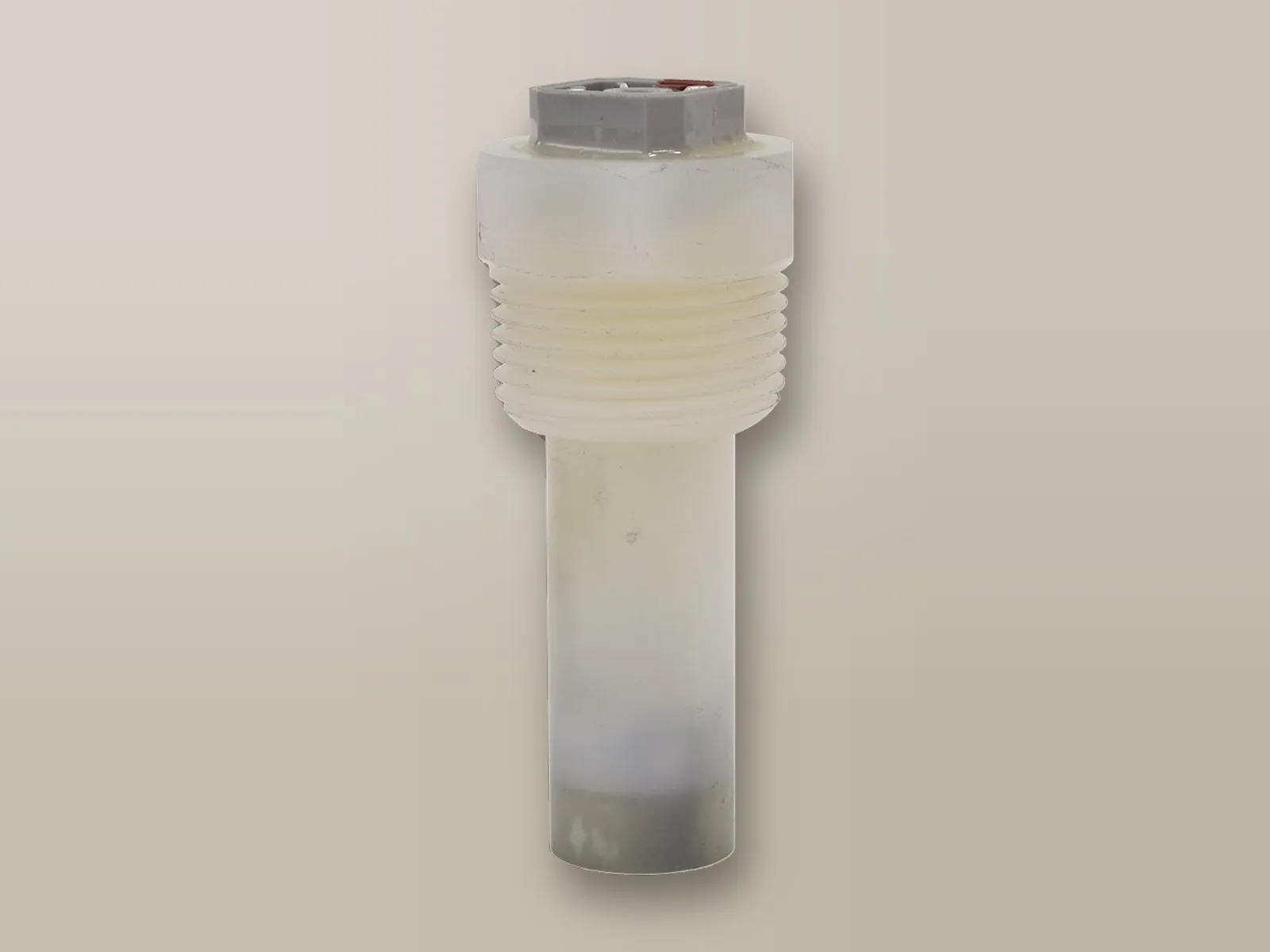

In linea / by-passAttacco R3/4".

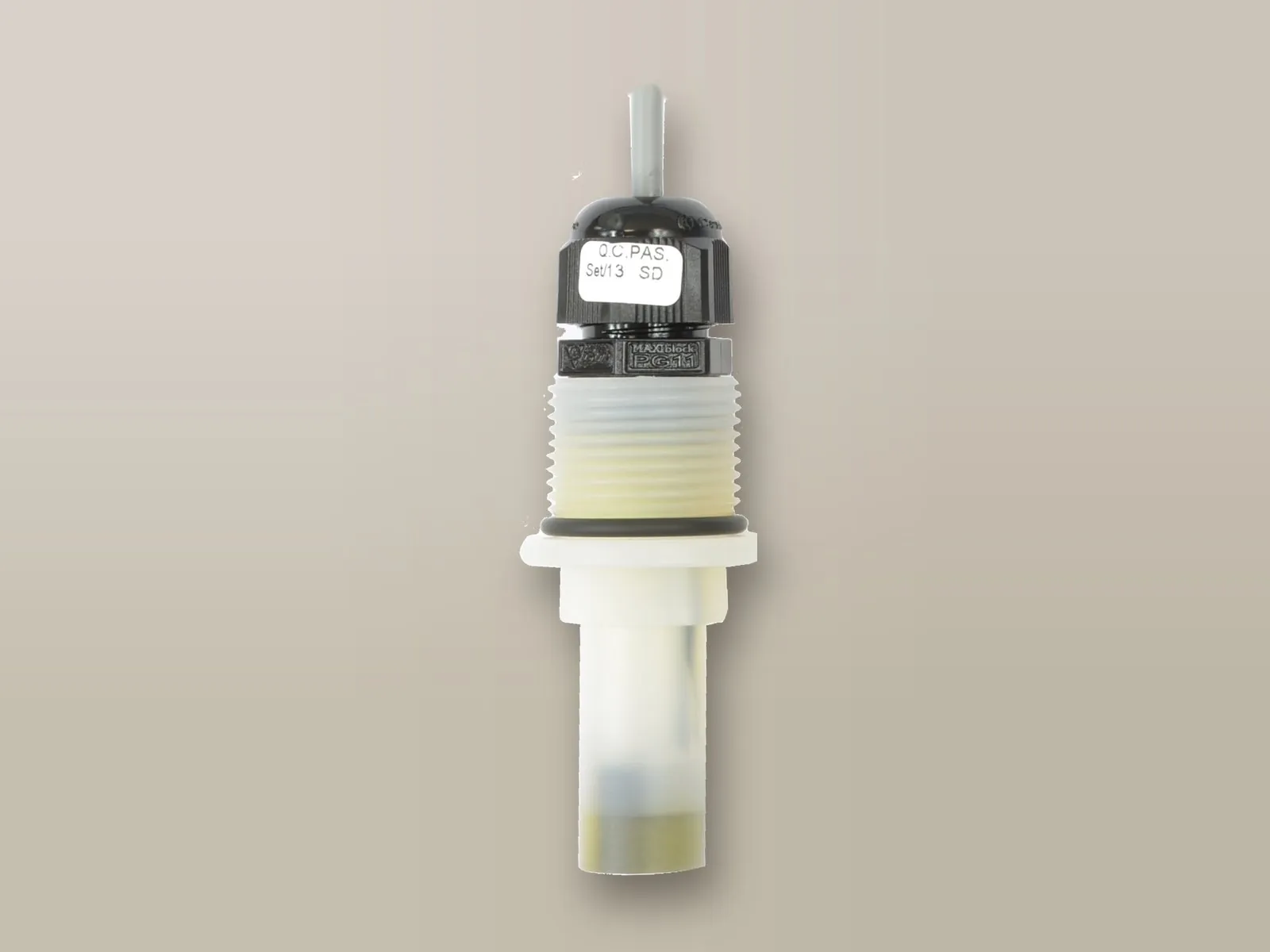

A immersioneAttacco G1/2" (sigla IM).

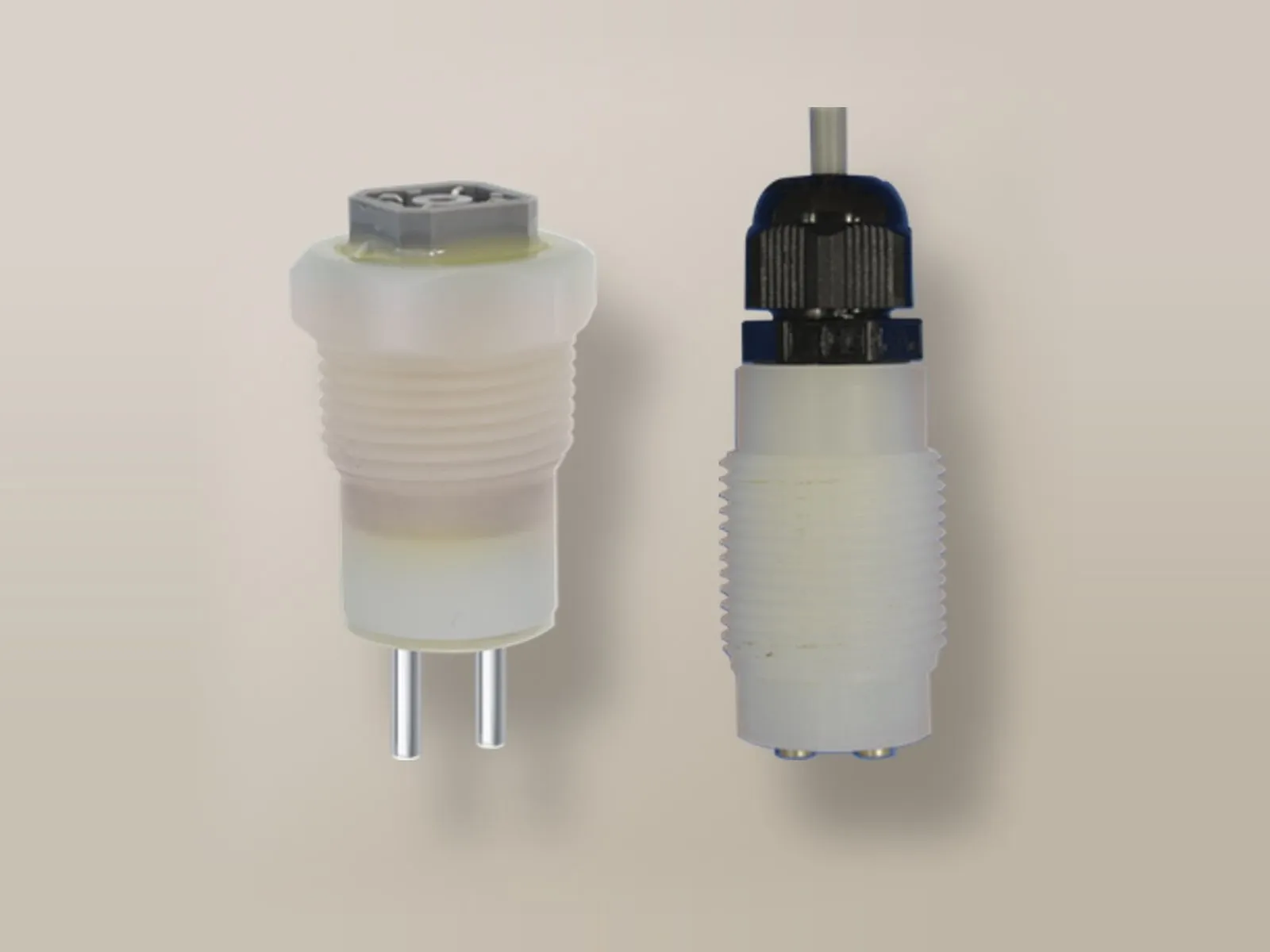

ECDI
Corpo in PVDF ed elettrodi in acciaio inox. Per acque a bassa conducibilità, da 0 – 200 µS a 0 – 5 mS.
Versioni disponibili

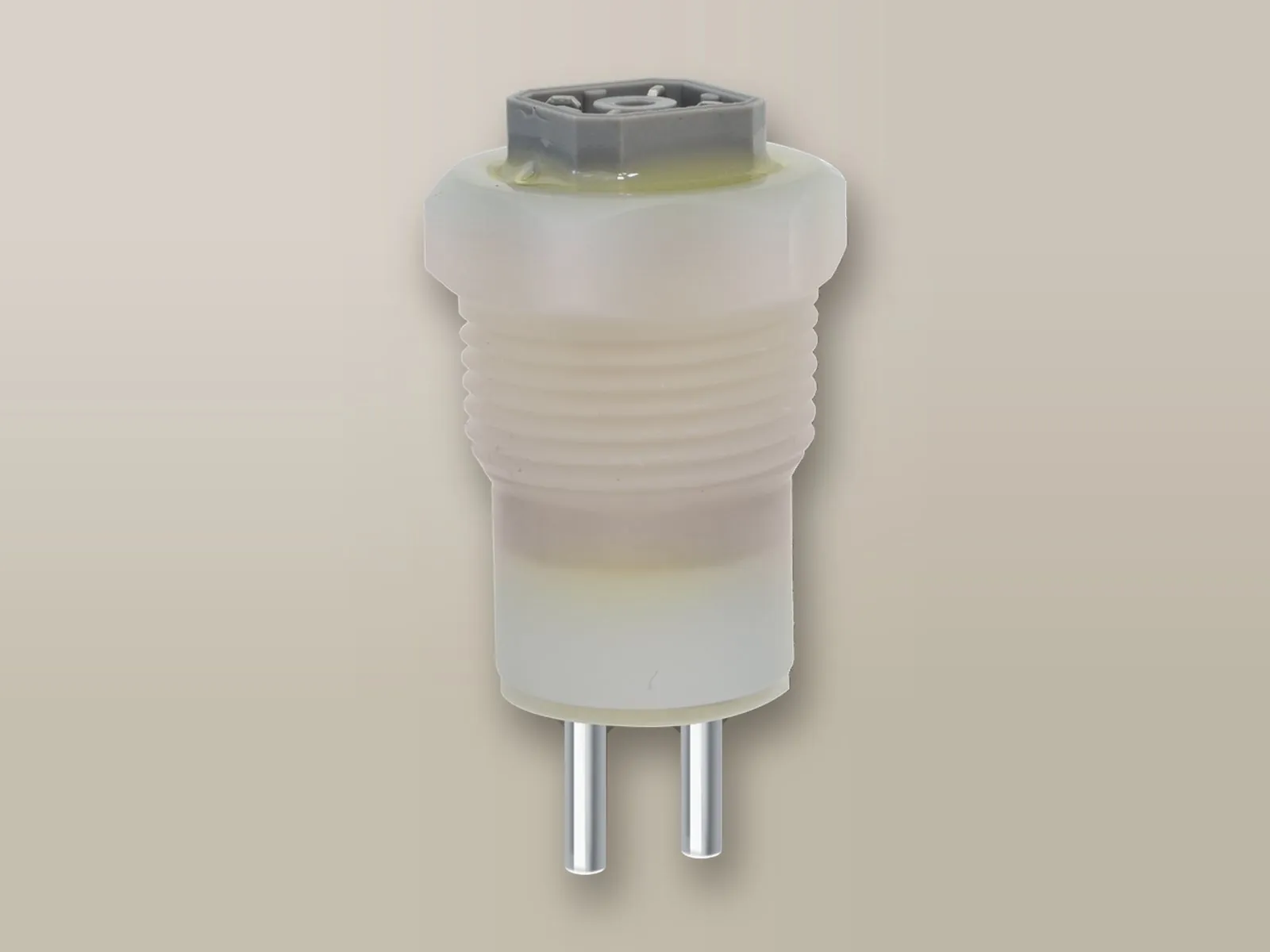

In linea / by-passAttacco R3/4".

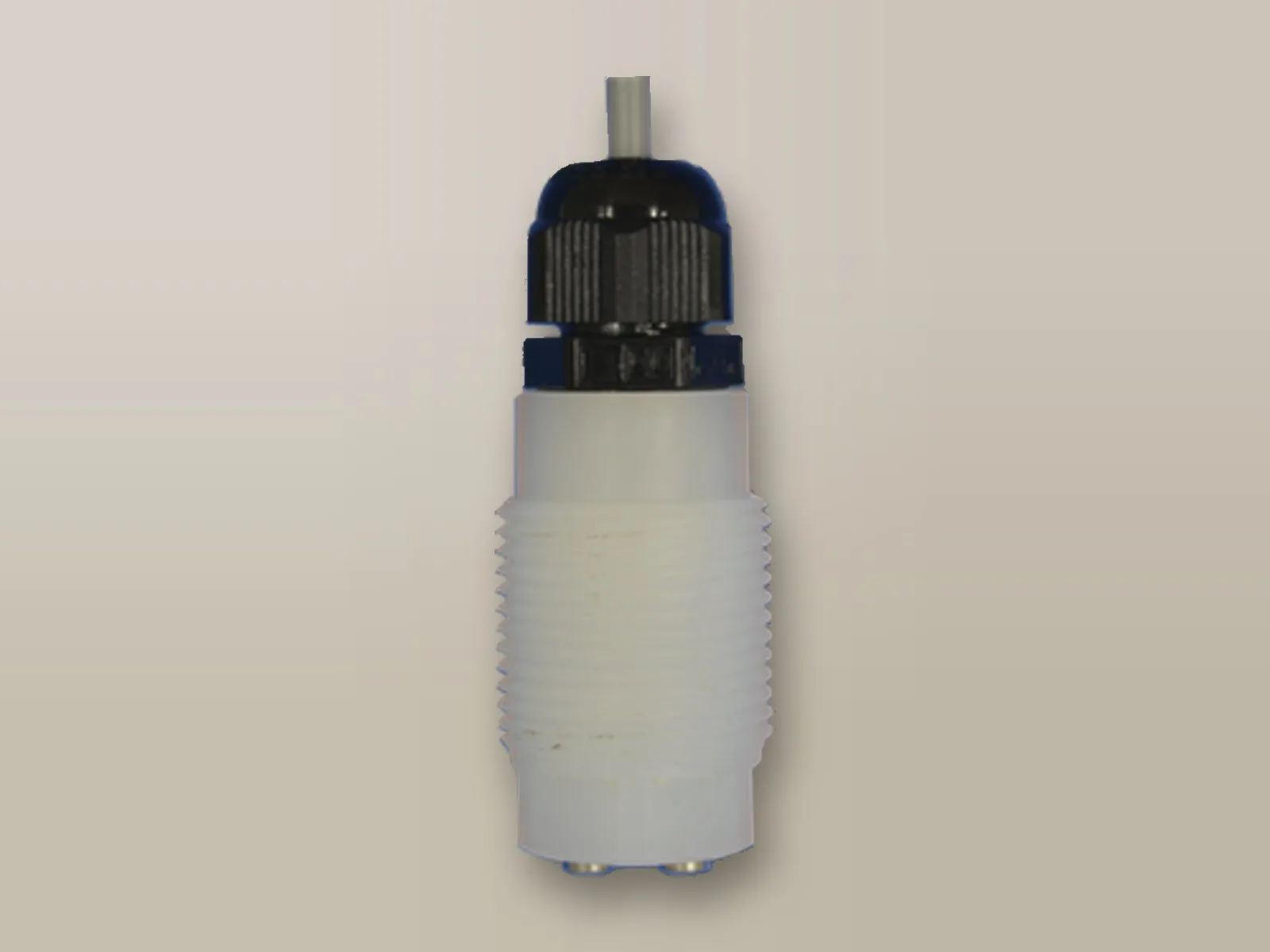

A immersioneAttacco G1/2" (sigla IM).

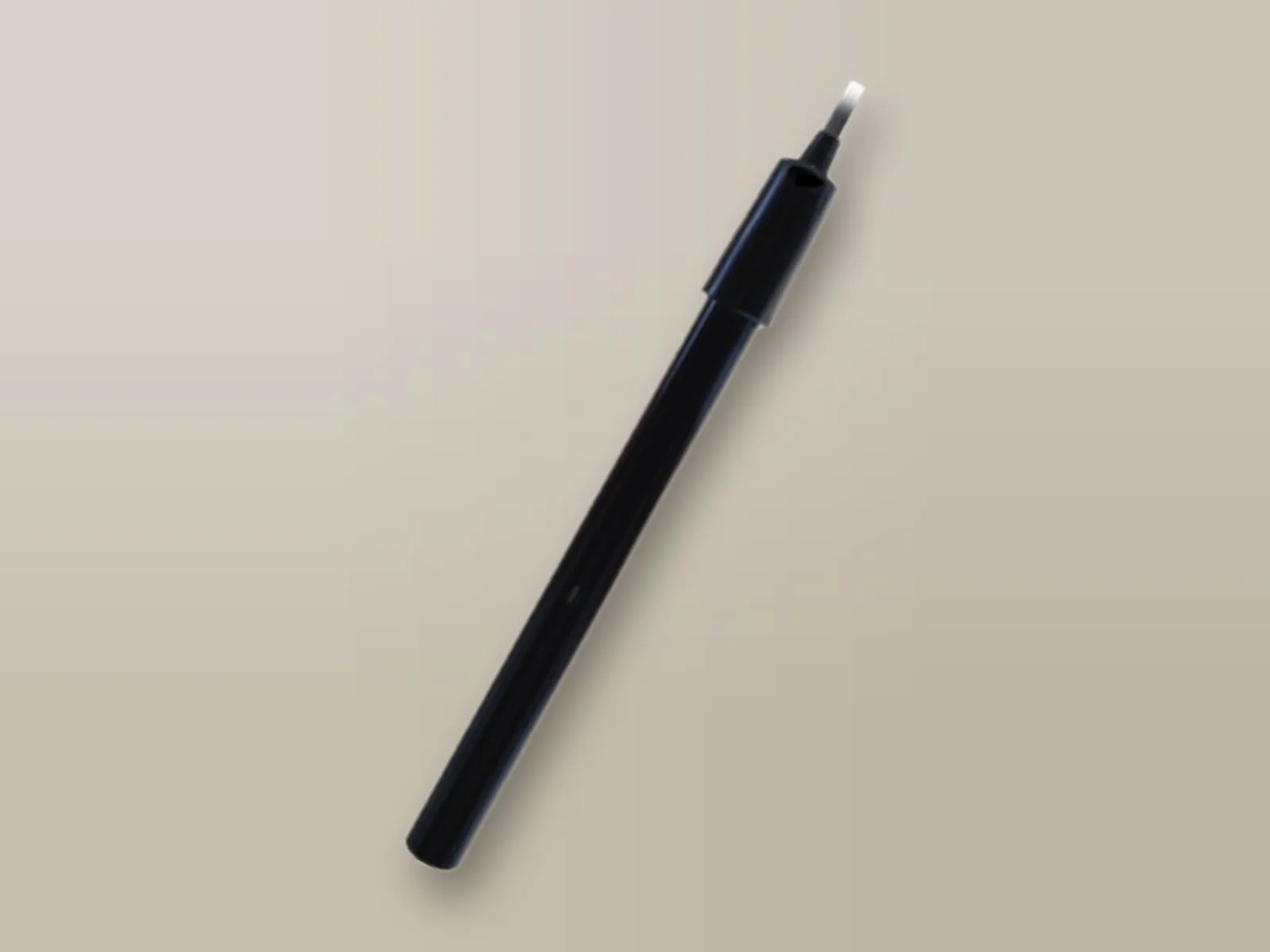

ECDHL
Corpo in epoxy ed elettrodi in platino, con misura ad alta linearità su ampi campi di misura.

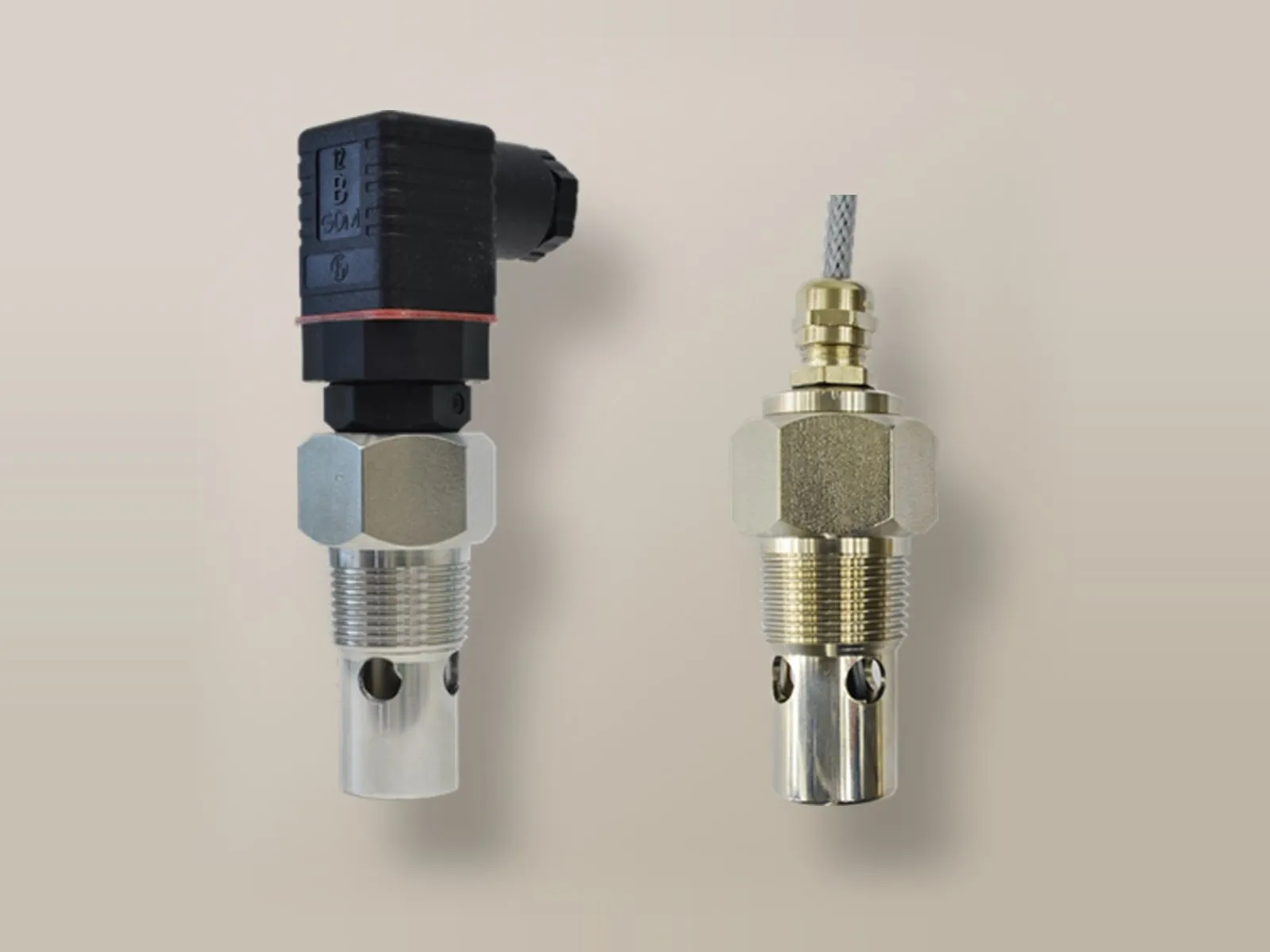

EICDC
Corpo ed elettrodi in acciaio inox, per acque ad alta temperatura e/o pressione: fino a 200 °C e 15 bar.
Versioni disponibili

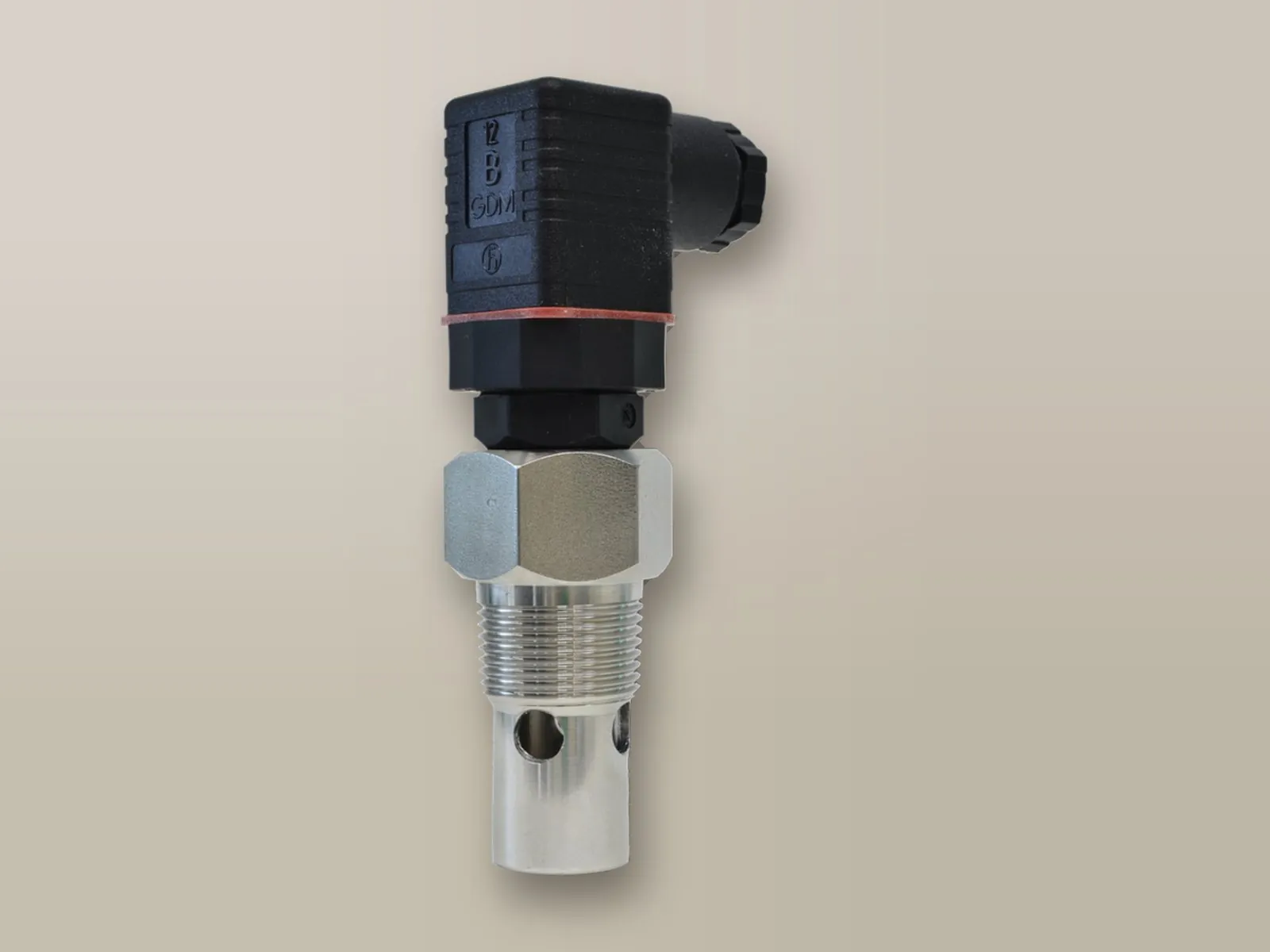

EICDCFino a 130 °C, NTC 10K o PT100.

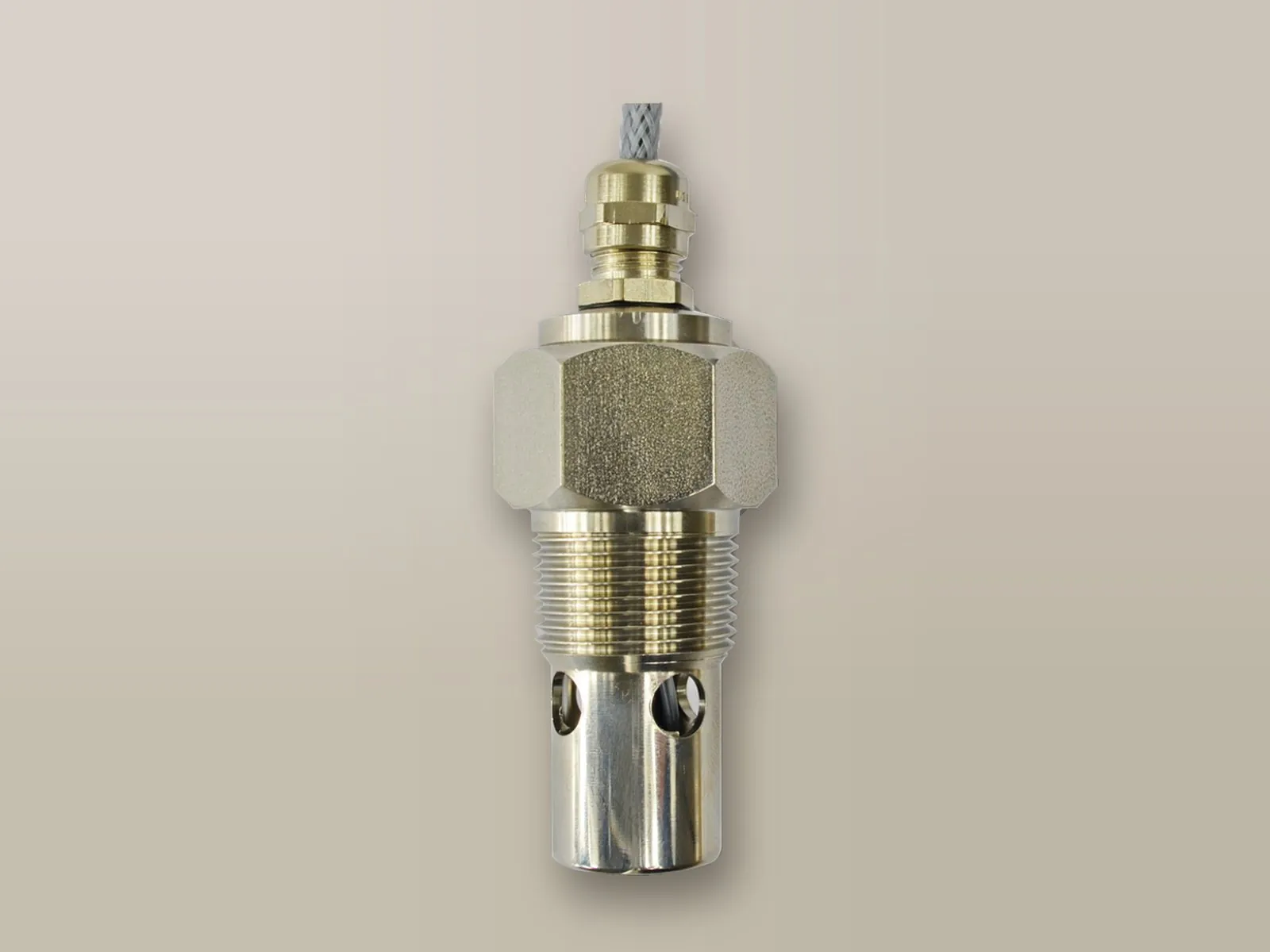

EICDCHPTFino a 200 °C, PT100.
Dati tecnici
Scheda tecnica
Tutte le sonde misurano la conducibilità secondo il principio conduttivo.
ECDC
Corpo in PVDF, elettrodi in grafite.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | – |
| ECDCC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCPT/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | PT100 |
| ECDC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | – |
| ECDCC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCPT/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | PT100 |
| ECDCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | – |
| ECDCCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCIMPT/1 | Immersione | G1/2" | 0 – 20 mS | 1 | PT100 |
| ECDCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | – |
| ECDCCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCIMPT/10 | Immersione | G1/2" | 0 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
ECDI
Corpo in PVDF, elettrodi in acciaio inox.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDI/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | – |
| ECDIC/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPT/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | PT100 |
| ECDI/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | – |
| ECDIC/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPT/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | PT100 |
| ECDIIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | – |
| ECDICIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPTIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | PT100 |
| ECDIIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | – |
| ECDIIM/02 | Immersione | G1/2" | 0 – 500 µS | 0,2 | – |
| ECDICIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPTIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
ECDHL
Corpo in epoxy, elettrodi in platino, diametro 12 mm.
| Modello | Montaggio | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|
| ECDHL/1 | In linea / by-pass | 0,2 – 20 mS | 1 | – |
| ECDHLC/1 | In linea / by-pass | 0,2 – 20 mS | 1 | NTC 10K |
| ECDHLCPT/1 | In linea / by-pass | 0,2 – 20 mS | 1 | PT100 |
| ECDHL/01 | In linea / by-pass | 0 – 200 µS | 0,1 | – |
| ECDHLC/01 | In linea / by-pass | 0 – 200 µS | 0,1 | NTC 10K |
| ECDHLCPT/01 | In linea / by-pass | 0 – 200 µS | 0,1 | PT100 |
| ECDHL/10 | In linea / by-pass | 20 – 200 mS | 10 | – |
| ECDHLC/10 | In linea / by-pass | 20 – 200 mS | 10 | NTC 10K |
| ECDHLCPT/10 | In linea / by-pass | 20 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 70 °C, pressione di lavoro 7 bar.
EICDC
Corpo ed elettrodi in acciaio inox, attacco R3/4", montaggio in linea o in by-pass.
| Modello | Scala | Fattore K | Compensazione temperatura | Temperatura di lavoro |
|---|---|---|---|---|
| EICDC/1 | 0 – 20 mS | 1 | NTC 10K | 1 – 130 °C |
| EICDCPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 130 °C |
| EICDC/01 | 0 – 200 µS | 0,1 | NTC 10K | 1 – 130 °C |
| EICDCPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 130 °C |
| EICDC/001 | 0 – 20 µS | 0,01 | NTC 10K | 1 – 130 °C |
| EICDCPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 130 °C |
| EICDCHPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 200 °C |
| EICDCHPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 200 °C |
| EICDCHPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 200 °C |
Pressione di lavoro 15 bar.
Installazione
Installazione
La sonda si installa in uno dei porta elettrodi Giemme:
In by-pass
In un porta elettrodo a deflusso, installato in by-pass sulla tubazione.
Porta elettrodi →In linea
In un porta elettrodo montato direttamente sulla tubazione.
Porta elettrodi →In immersione
In un porta elettrodo a immersione, direttamente nel serbatoio o nella vasca.
Porta elettrodi →Consulenza nella scelta
Indicateci le caratteristiche dell’acqua da misurare e dell’impianto: vi consiglieremo la sonda, il porta elettrodo e lo strumento più adatti.
