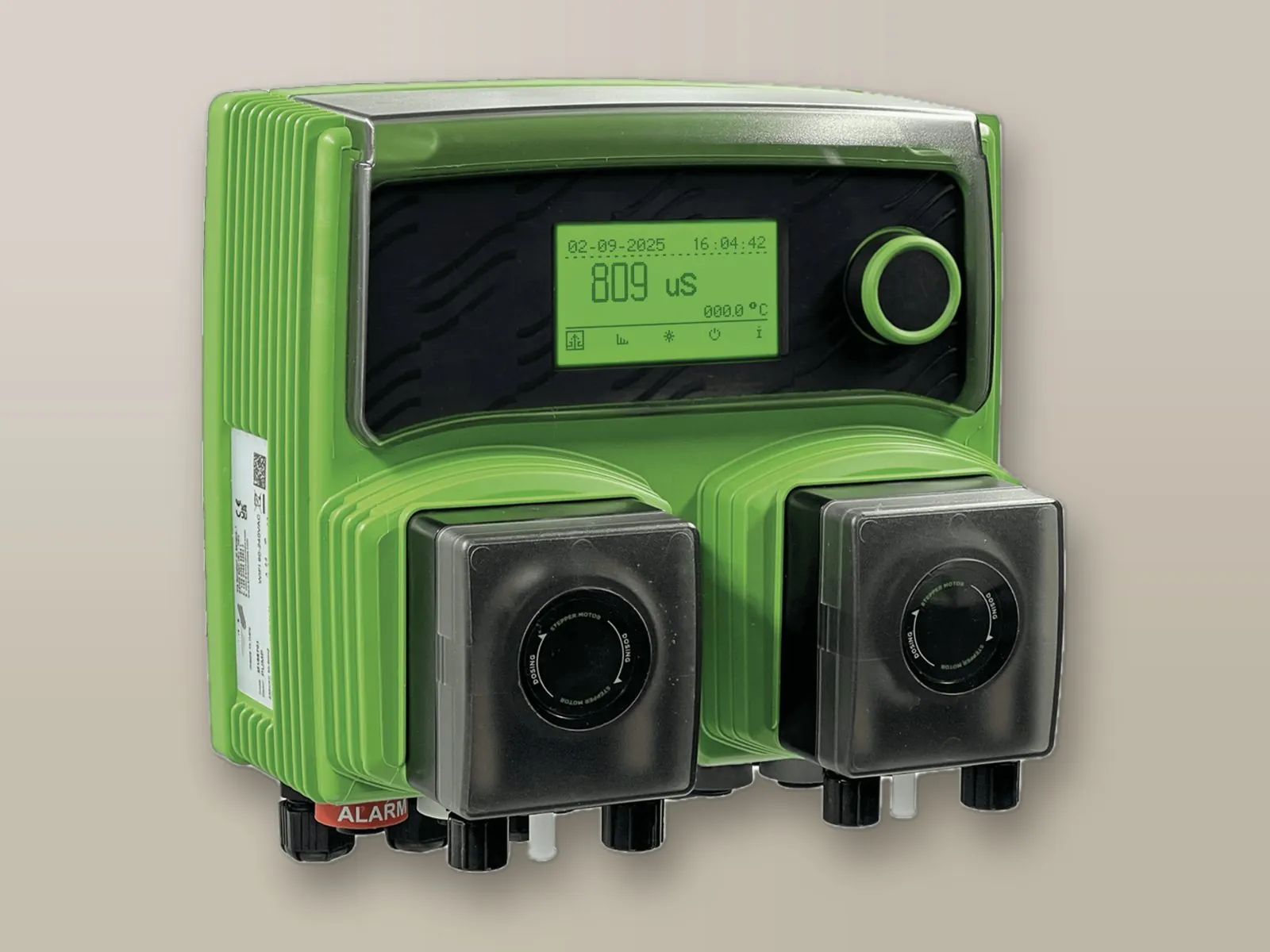

Strumento unico per la gestione dell’acqua della torre evaporativa: misura della conducibilità, comando dello spurgo e dosaggio di antincrostante e biocida tramite due pompe integrate.
Le due versioni offrono le medesime funzioni di controllo della torre con due diverse tecnologie di dosaggio; la scelta dipende dal prodotto chimico e dalle prestazioni richieste.
La portata si regola elettronicamente agendo sul numero di rotazioni al minuto del motore peristaltico (1 – 25 RPM). Il motore passo-passo garantisce una distribuzione ottimale del prodotto e un funzionamento totalmente silenzioso. L’azionamento peristaltico consente anche il dosaggio di sostanze che producono gas. Tubo peristaltico in TPV.

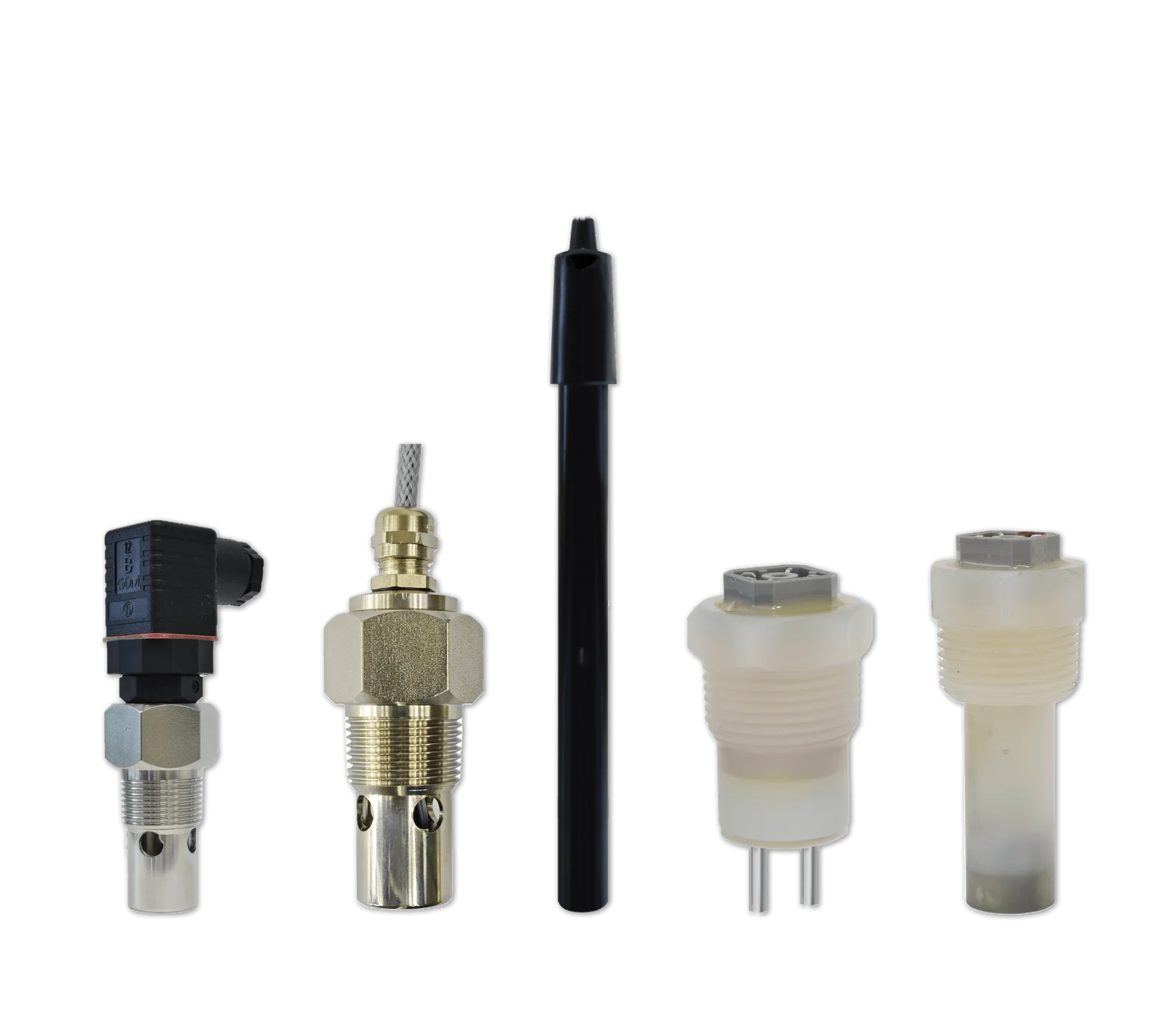

Sonda conduttivaConducibilità, diverse scale di misura

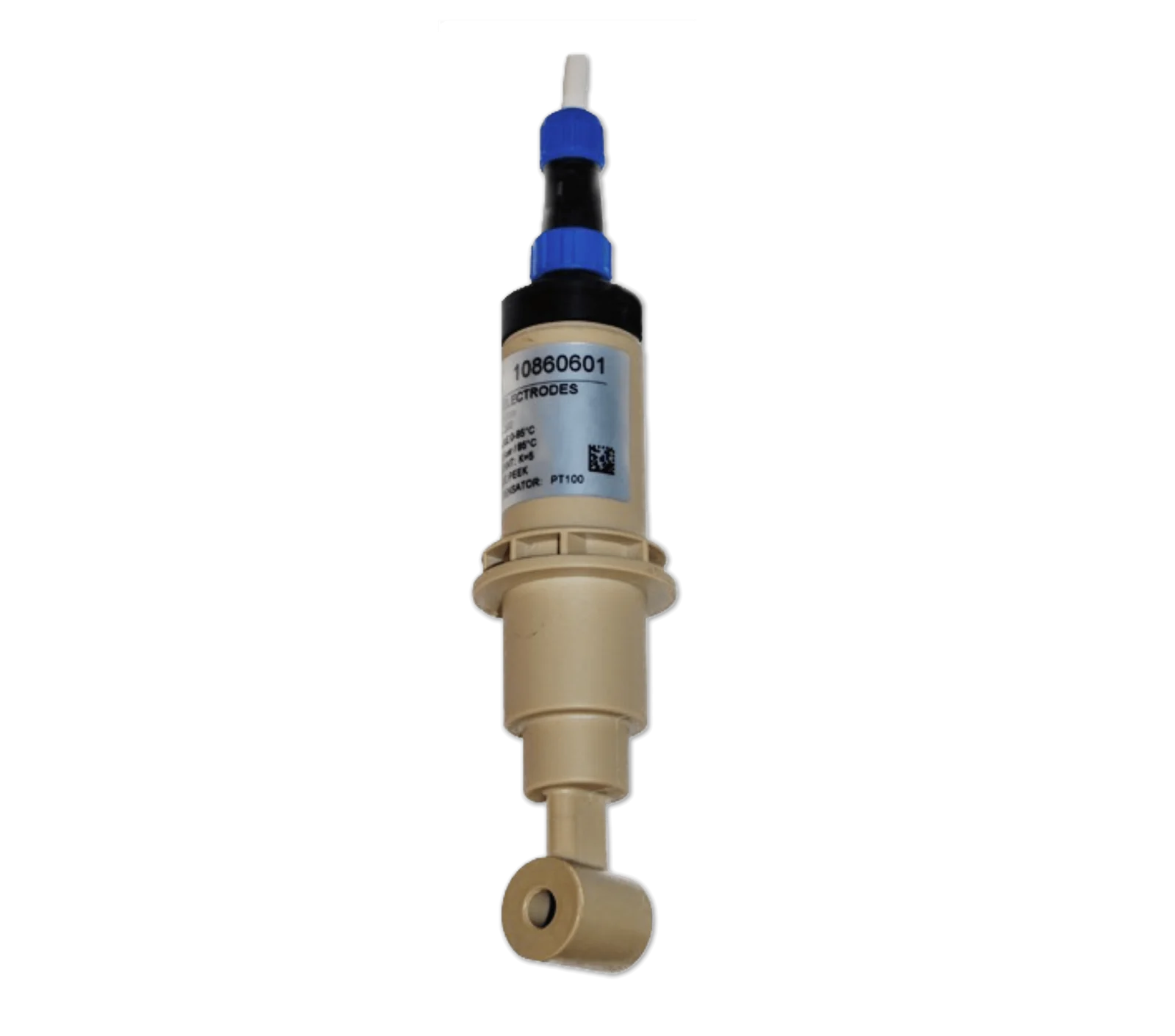

Sonda induttivaConducibilità, insensibile a polarizzazione e sporcamento

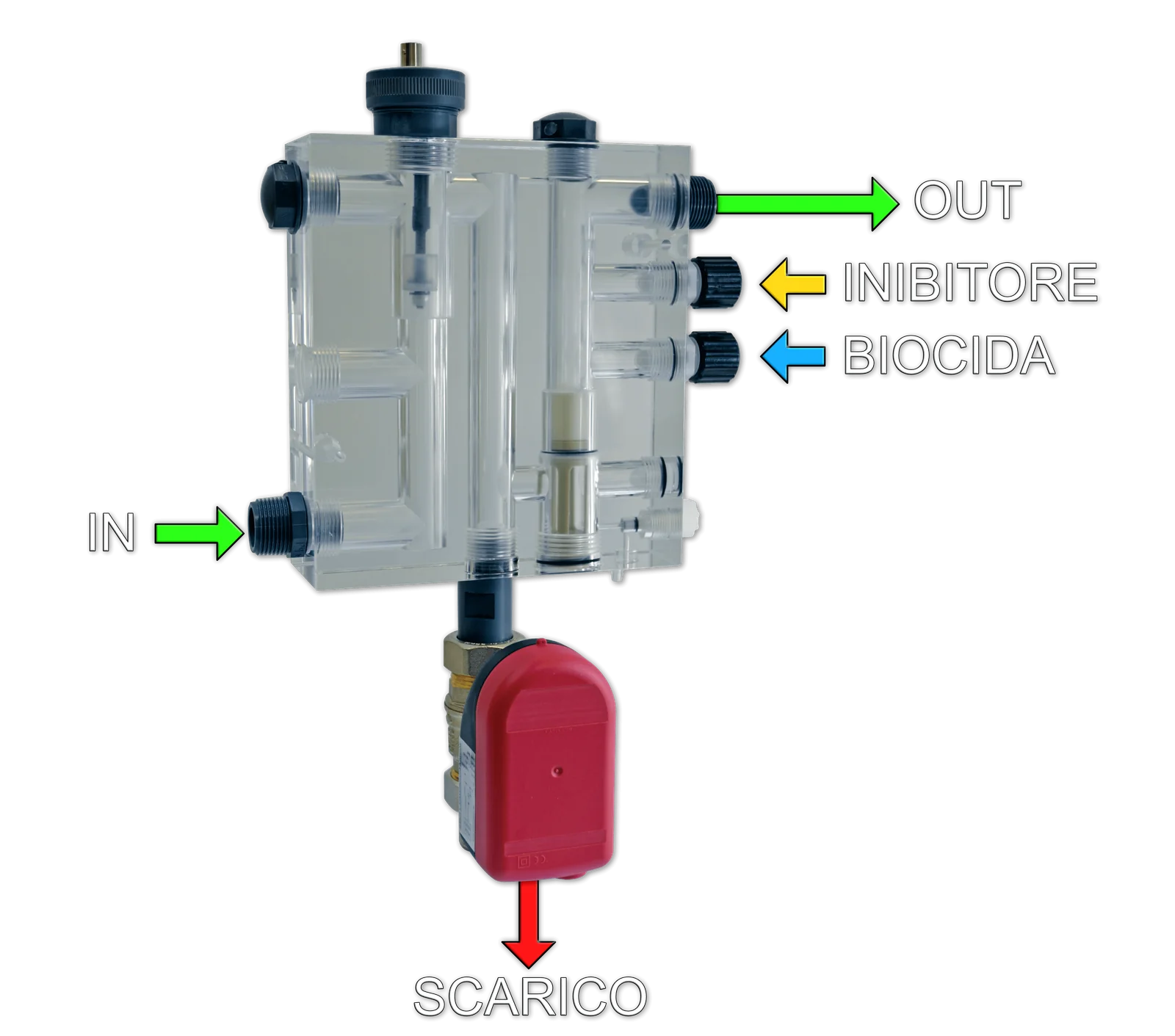

ManifoldCampionamento, dosaggio e spurgo con valvola motorizzata

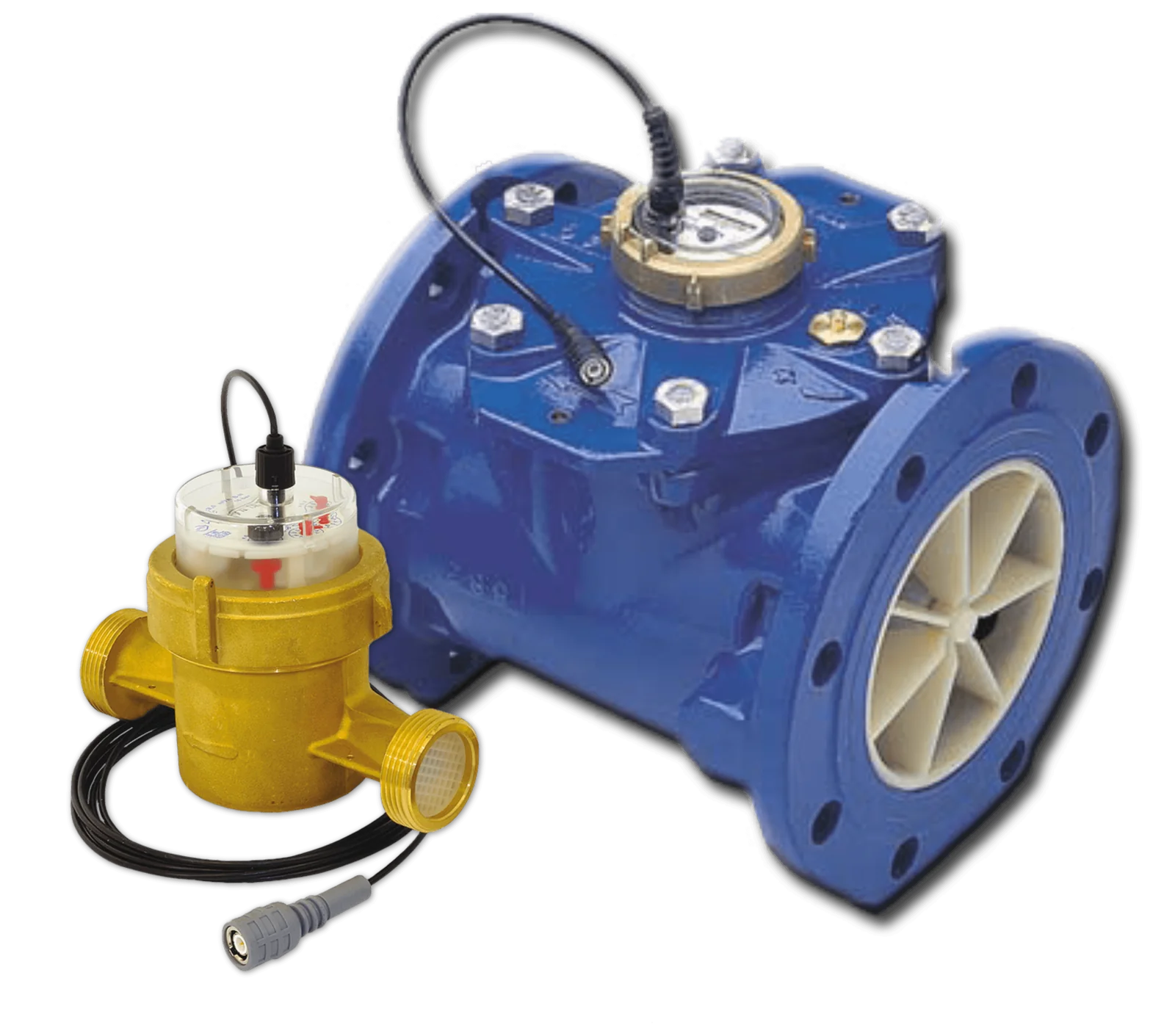

ContatoreLancia impulsi, sull’acqua di reintegro

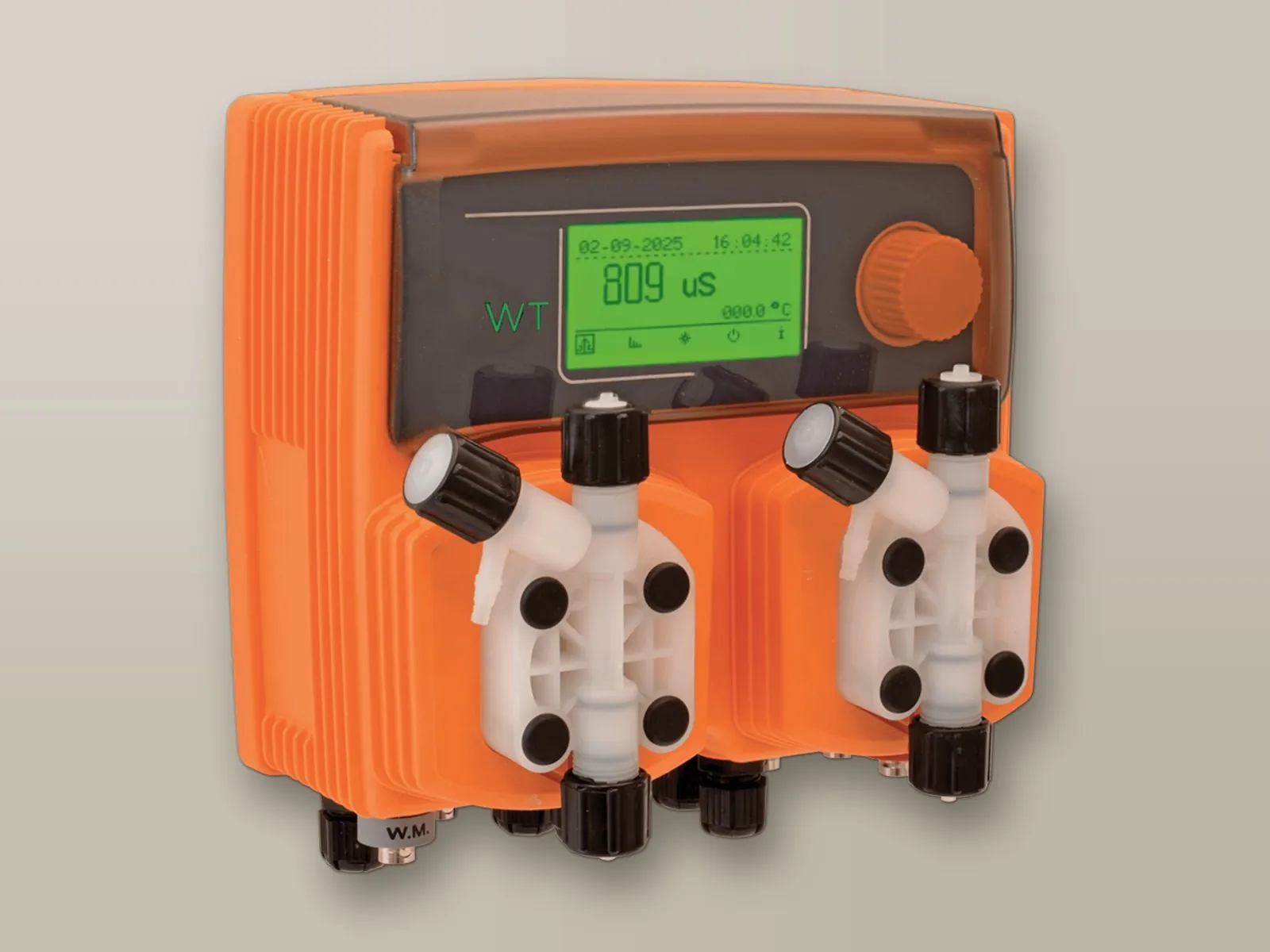

La portata si regola agendo sul numero di corse al minuto del magnete. Configurazione unica di portata e contropressione, idonea al dosaggio di antincrostante e biocidi.
Sonda conduttivaConducibilità, diverse scale di misura
Sonda induttivaConducibilità, insensibile a polarizzazione e sporcamento
ManifoldCampionamento, dosaggio e spurgo con valvola motorizzata
ContatoreLancia impulsi, sull’acqua di reintegro

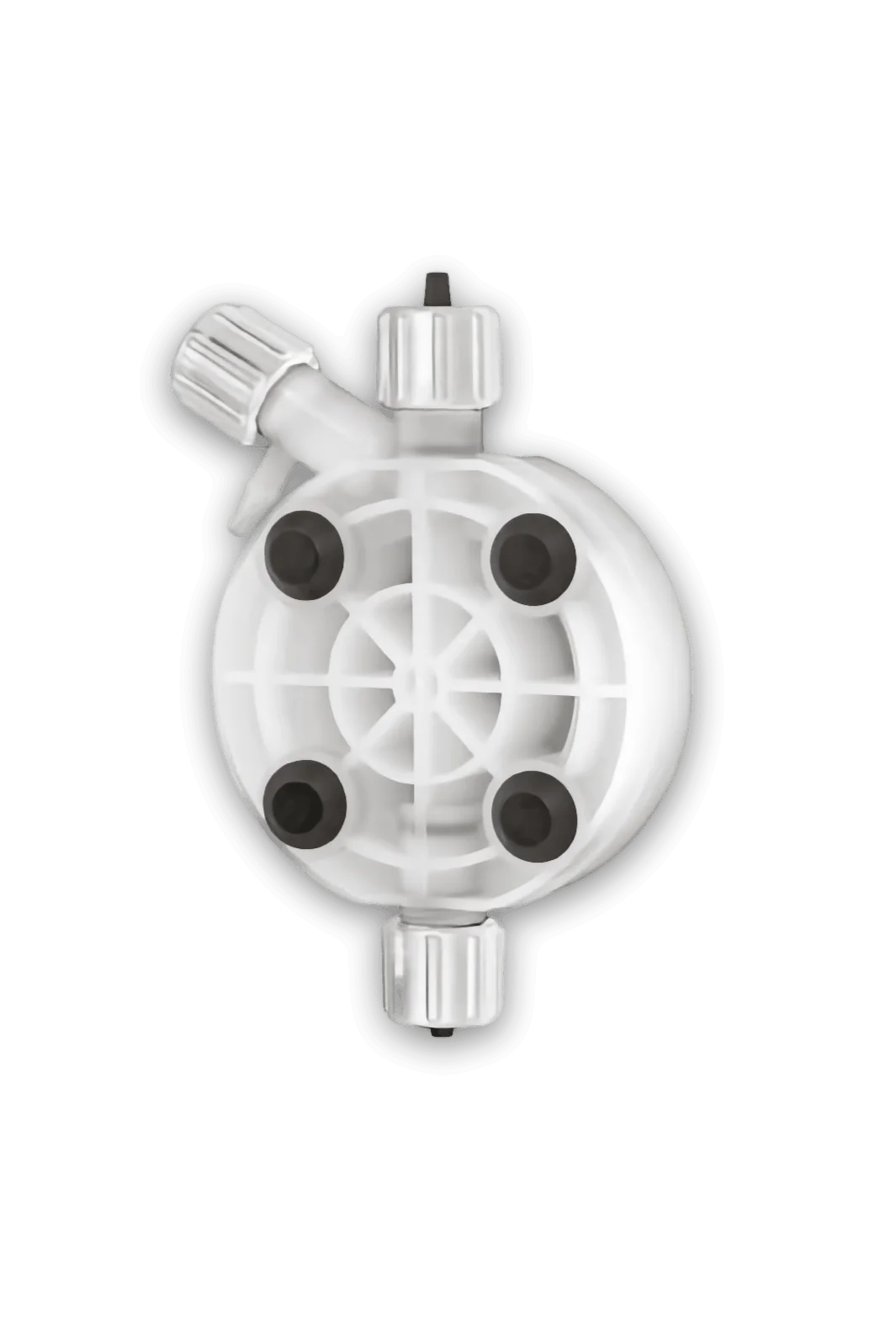

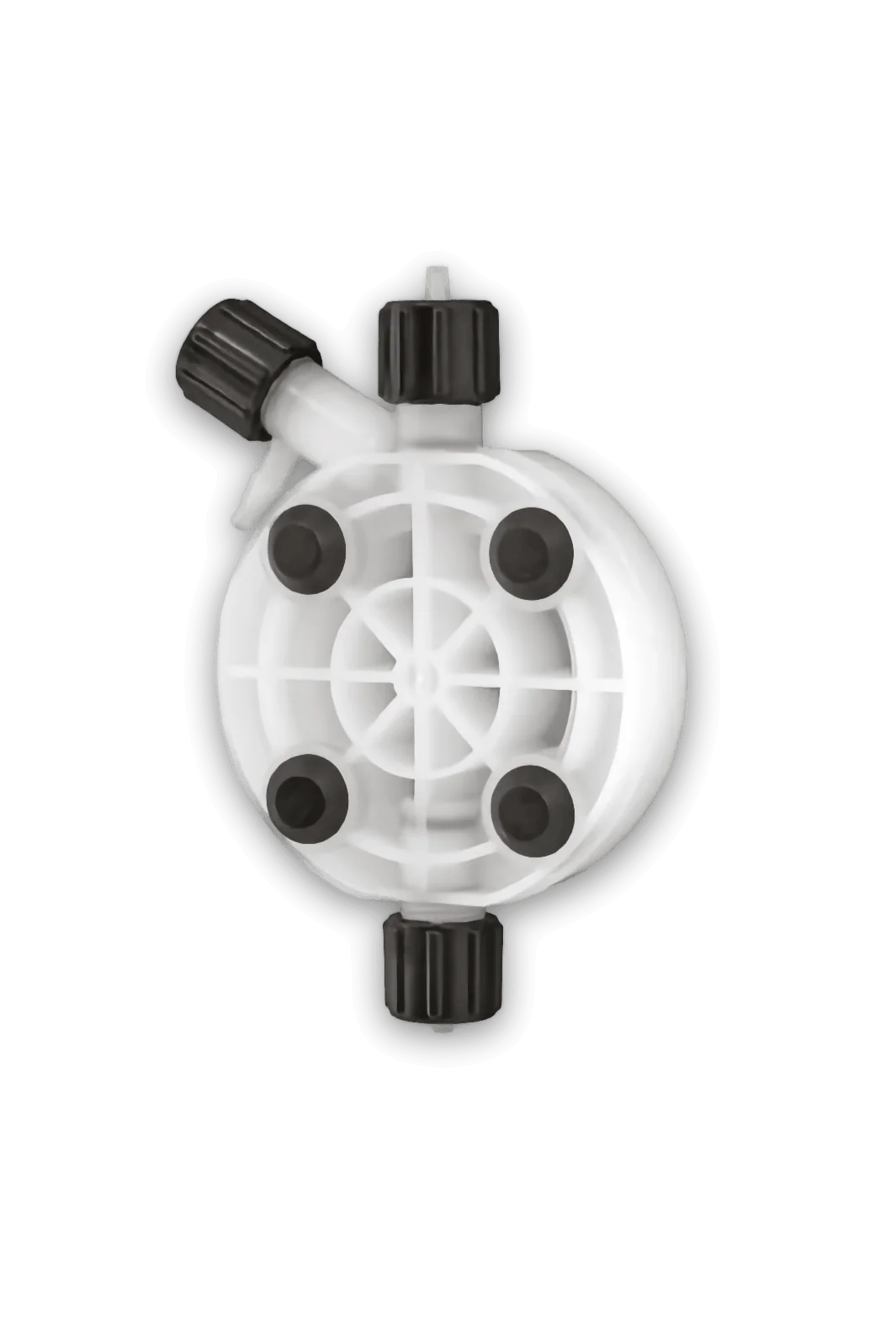

Corpo pompa: PVDF o PP

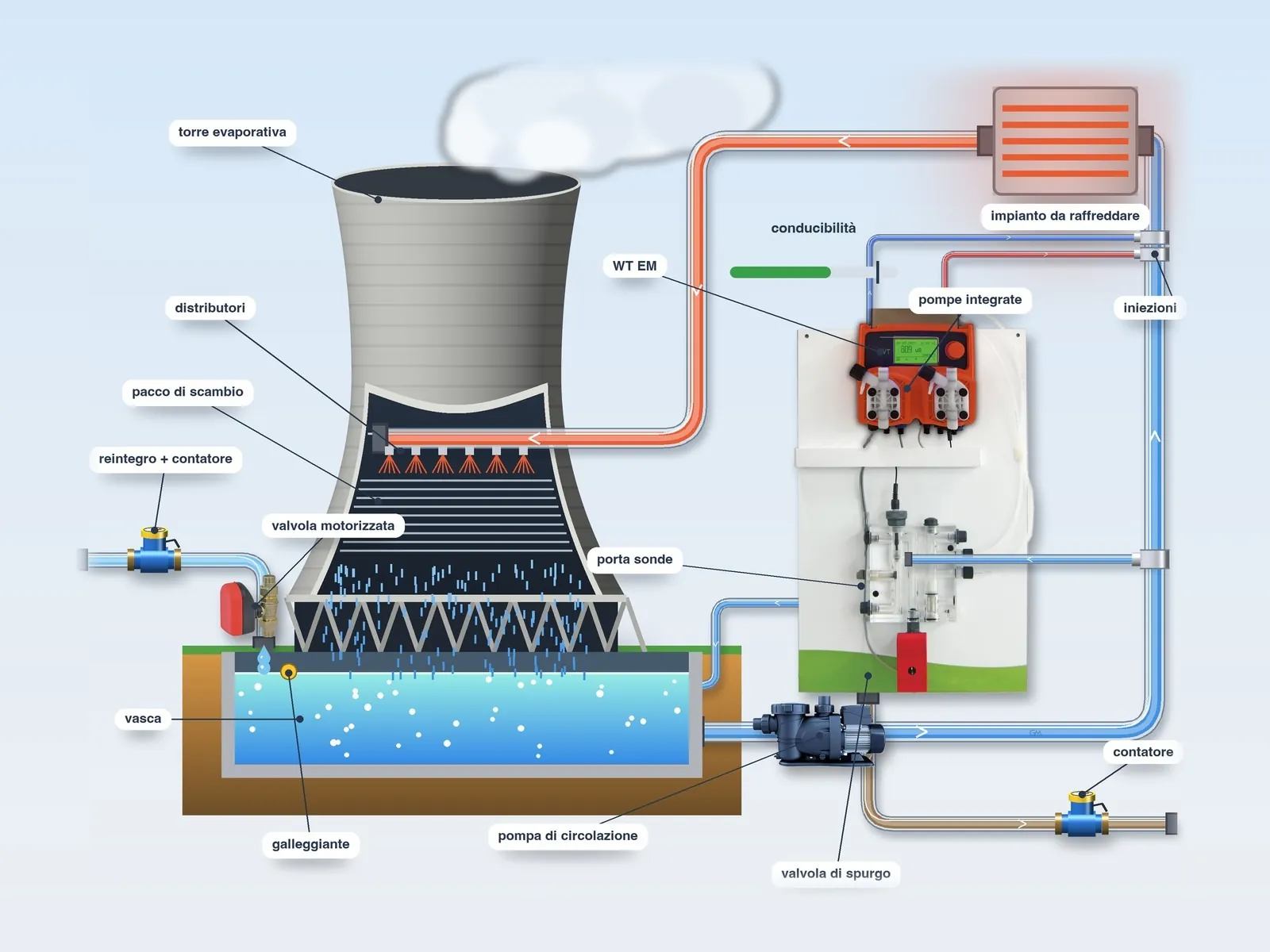

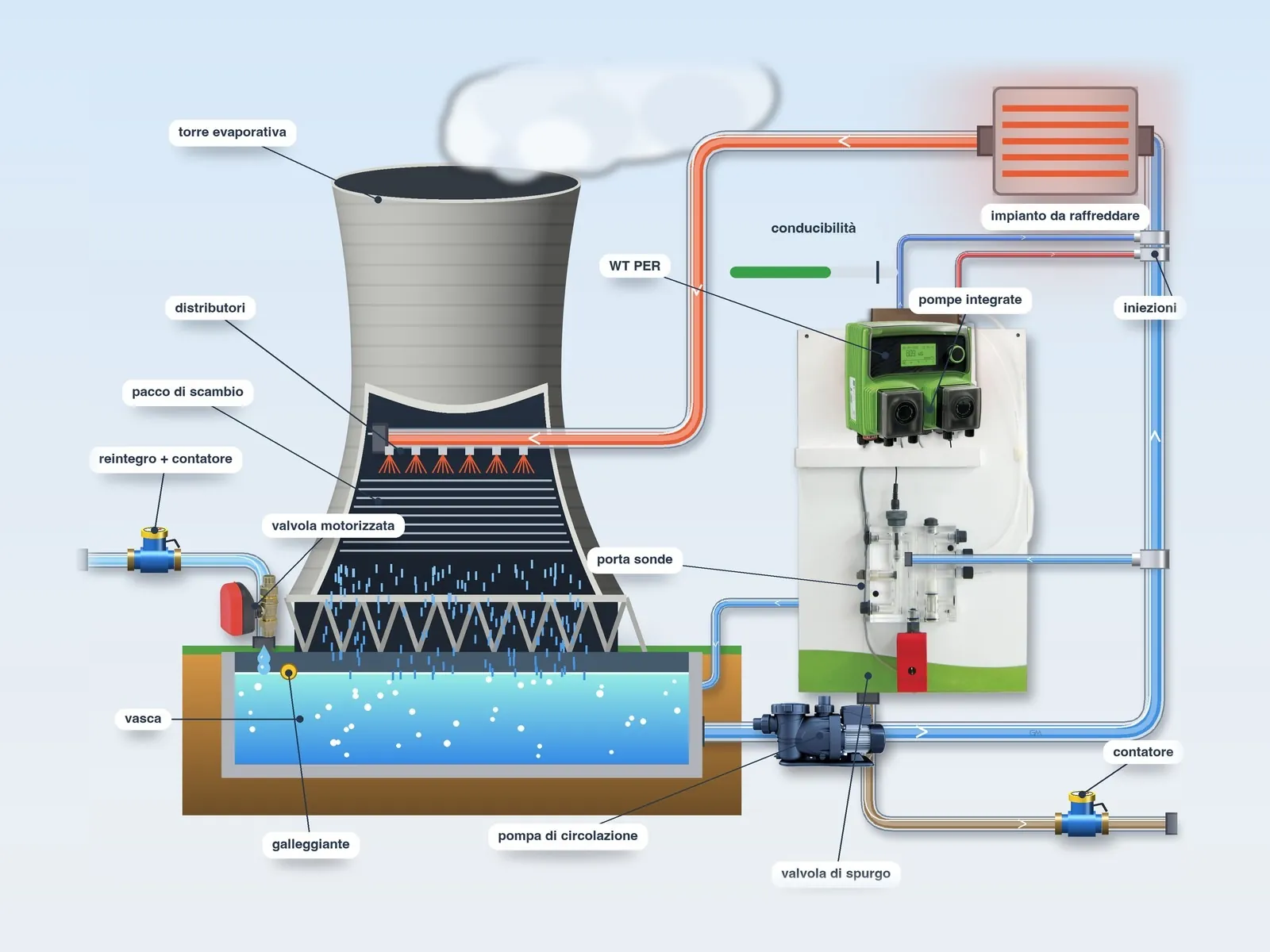

La WT gestisce lo spurgo della torre e il dosaggio dei due prodotti chimici, antincrostante e biocida, con set point distinti e regolazione indipendente per ciascuna pompa.
La WT monitora costantemente la concentrazione dei sali nell’acqua tramite una sonda di conducibilità conduttiva o induttiva. Quando la conducibilità raggiunge il valore impostato (set point) comanda l’apertura dello scarico: l’acqua a elevata concentrazione salina viene scaricata e sostituita con acqua di reintegro. Lo scarico resta aperto per un tempo prefissato oppure fino a un valore di conducibilità inferiore a quello che lo ha attivato.
La prima pompa integrata dosa l’antincrostante: con un contatore lancia impulsi installato sulla tubazione di reintegro, la quantità di prodotto antincrostante dosata (mg/l) è proporzionale ai litri di acqua reintegrati.
Contatori →La seconda pompa integrata dosa il biocida, con attivazioni temporizzate oppure in proporzione ai litri di acqua reintegrati. Per preservarne l’efficacia si possono impostare l’apertura dello scarico prima del dosaggio, così da ridurre la concentrazione salina (pre-bleed) e aumentare l’efficacia del trattamento, e l’inibizione temporizzata dello scarico dopo il dosaggio, per garantire al biocida il necessario tempo di contatto (lockout).
Il motore passo-passo e il software di controllo distribuiscono il prodotto in modo ottimale, con un funzionamento totalmente silenzioso.

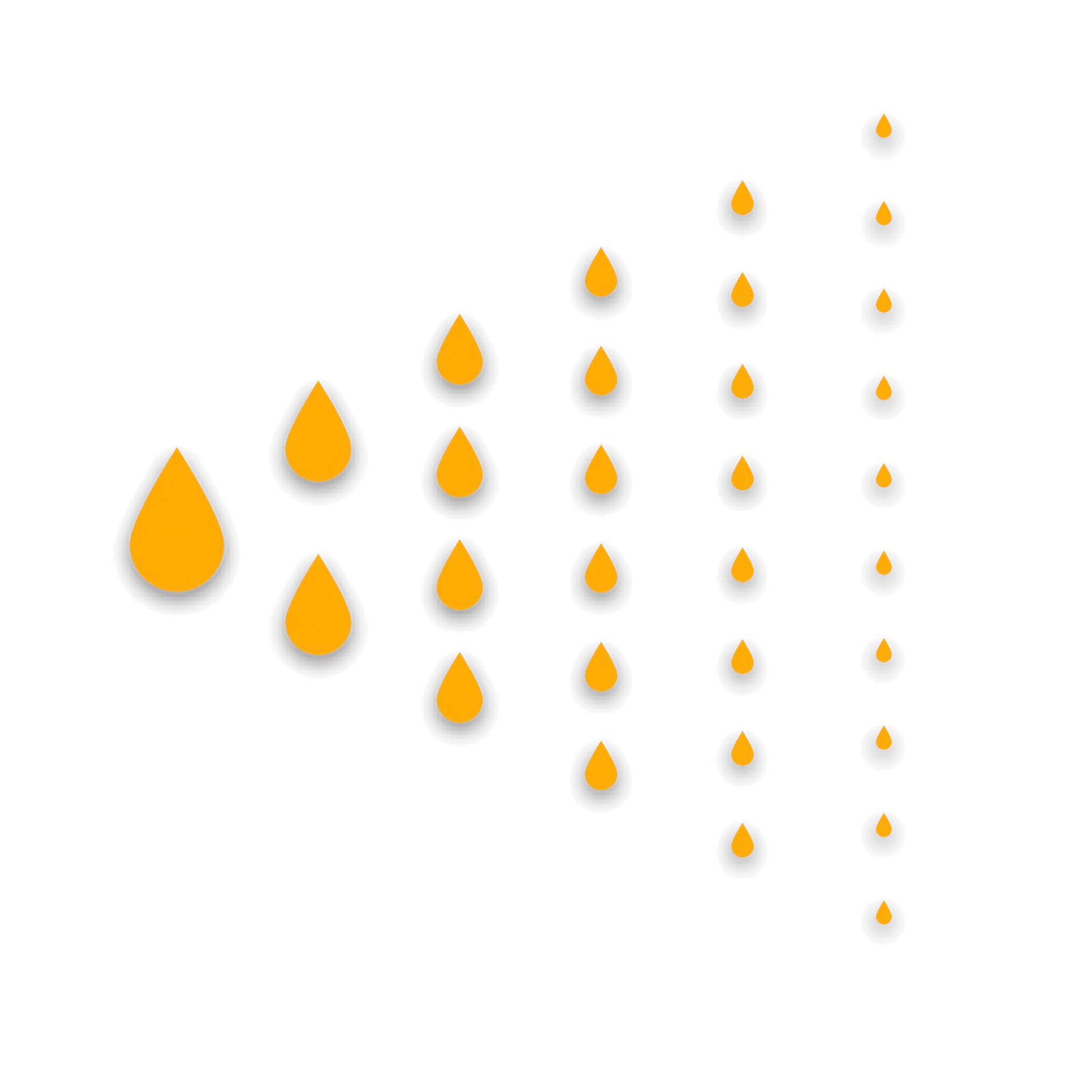

La portata si regola elettronicamente in frequenza, agendo sul numero di rotazioni al minuto del motore.

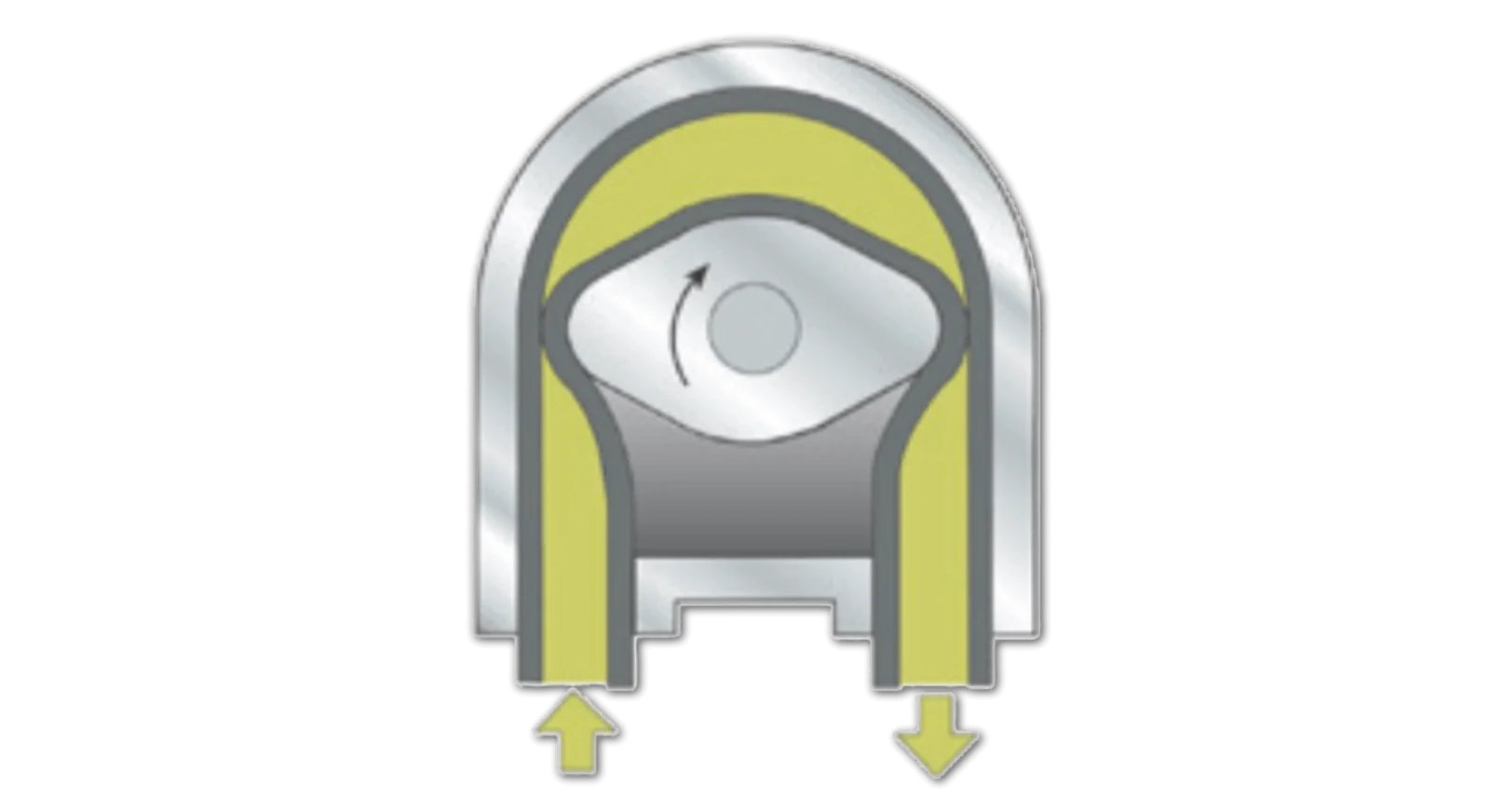

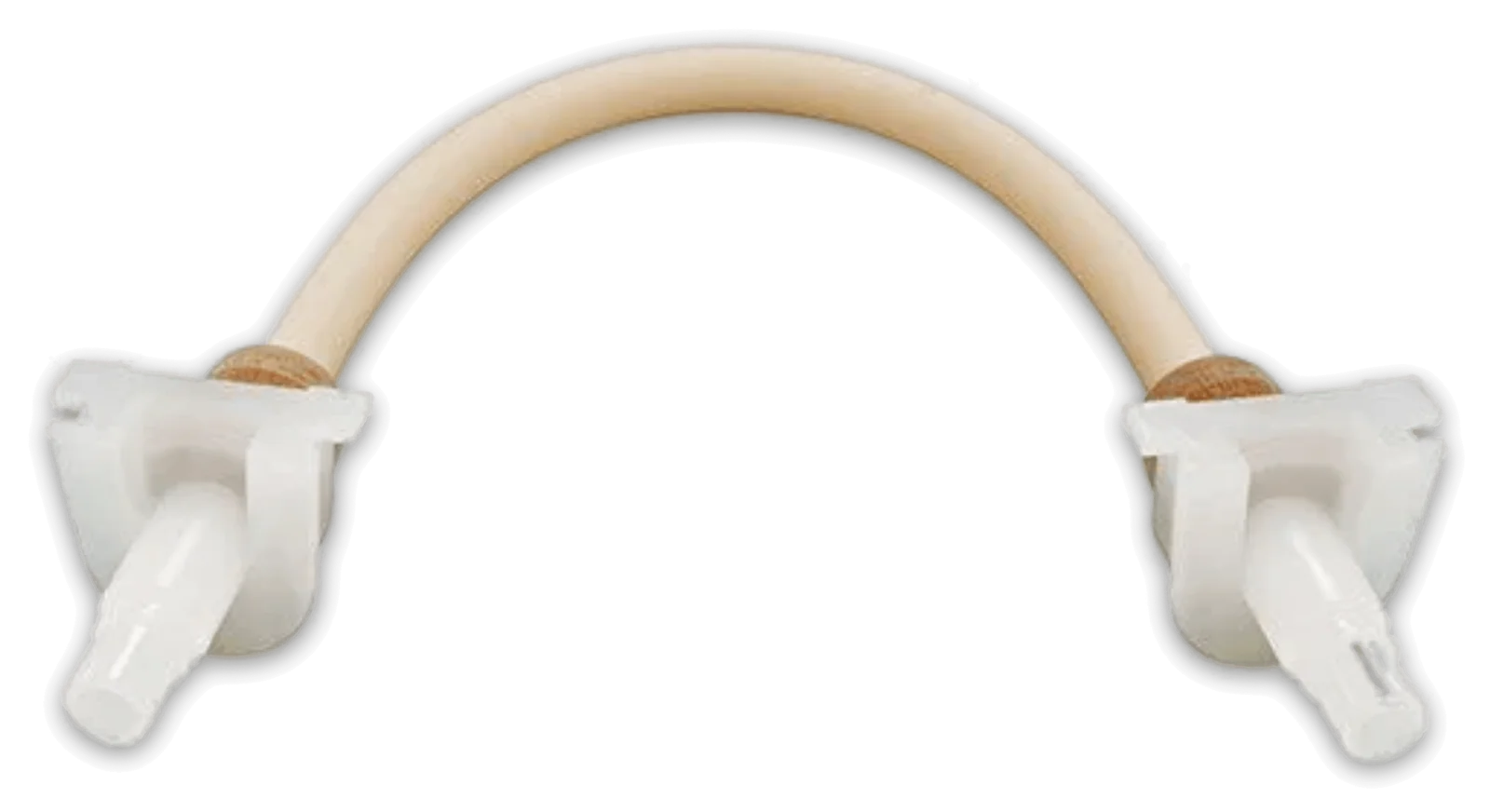

Elastomero compatibile con la maggioranza dei prodotti chimici, che mantiene le proprietà elastiche anche dopo milioni di cicli di schiacciamento da parte dei rulli.
Due tubi disponibili, 1,6 × 1,6 mm e 4,8 × 1,6 mm, per coprire portate da 0,018 a 3 l/h.
Il colore del display cambia in base allo stato di funzionamento della WT, in modo da rendere un allarme riconoscibile anche a distanza.
Funzionamento regolare secondo i parametri impostati, nessun allarme attivo.
Allarme non bloccante, ad esempio l'attesa di un segnale esterno.
Allarme bloccante, ad esempio l’esaurimento del prodotto nel serbatoio.
Pompa arrestata da un segnale di controllo esterno (stand-by).

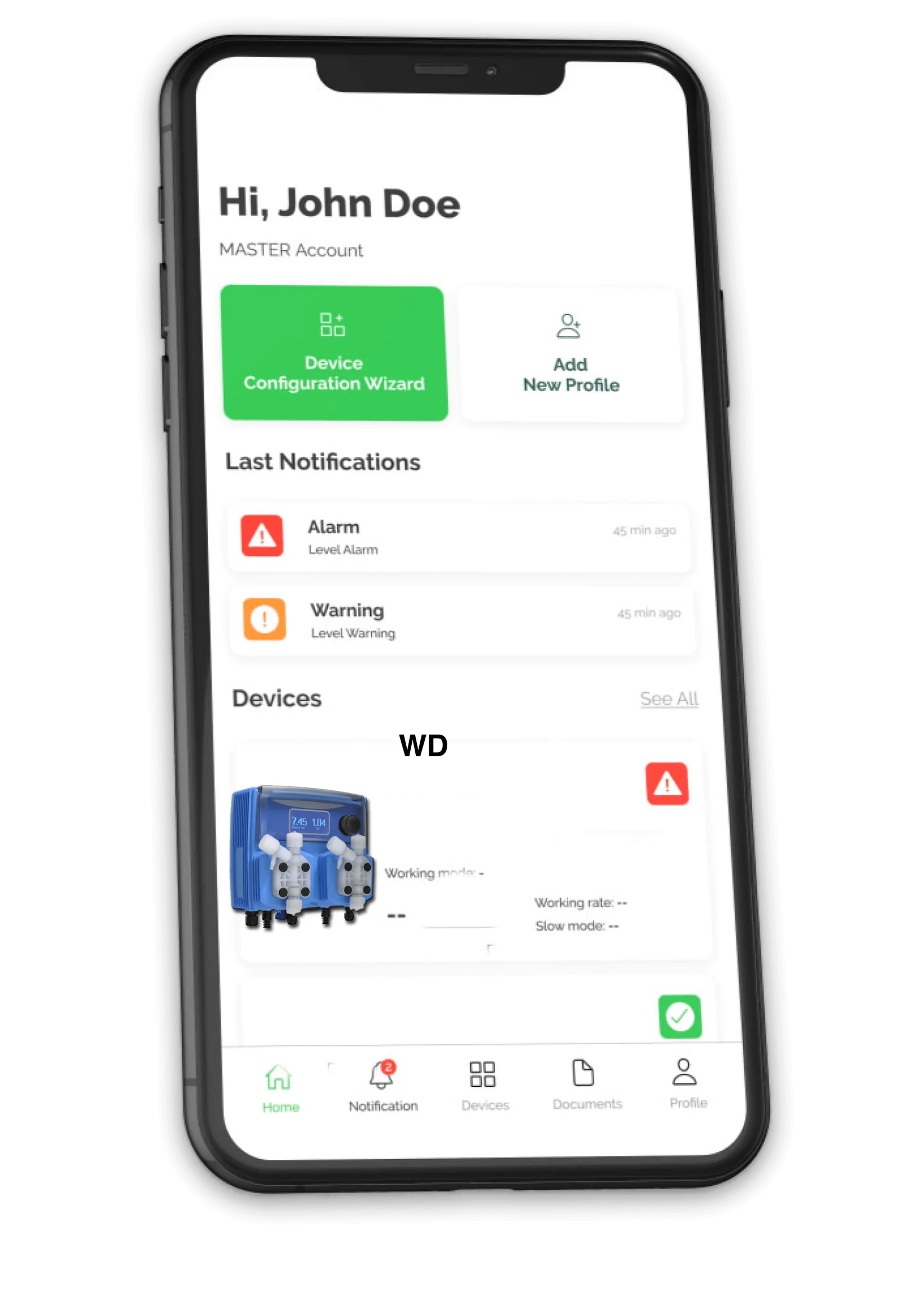

Il sistema WT è telecontrollabile in modo bidirezionale: dal portale cloud si possono modificare le impostazioni, si può verificare il funzionamento e si possono ricevere gli allarmi, come l’esaurimento del prodotto; in alternativa il sistema è integrabile in un PLC tramite Modbus RTU.
Consente il collegamento al portale cloud Nimbus per la modifica delle impostazioni, la verifica del funzionamento e la ricezione degli allarmi, come l'esaurimento del prodotto.
Programmazione della pompa direttamente da smartphone.
Consente il collegamento al portale cloud Nimbus via cavo di rete per la modifica delle impostazioni, la verifica del funzionamento e la ricezione degli allarmi.
Consente il collegamento al portale cloud Nimbus tramite rete cellulare per la modifica delle impostazioni, la verifica del funzionamento e la ricezione degli allarmi.
Integrazione nel vostro PLC: tutti i parametri della pompa sono gestibili dalla vostra interfaccia di controllo.
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Nella versione peristaltica le prestazioni variano con il diametro del tubo.
Motore passo-passo, 1 – 25 RPM.
| Tubo (mm) | Pressione max (bar) | Portata (l/h) | RPM |
|---|---|---|---|
| 1,6 × 1,6 | 2 | 0,018 – 0,45 | 1 – 25 |
| 4,8 × 1,6 | 2 | 0,12 – 3 | 1 – 25 |
Corpo pompa in PVDF o PP.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| WT EM 0203 | 2 | 3 |
Indicato per la maggior parte degli acidi, per i perossidi e per l'ipoclorito di sodio (cloro).
Indicato per l'idrossido di sodio (soda caustica).
Per l’impianto completo della torre (pannelli, sonde, corrosione e telecontrollo) vedere la pagina Sistemi per torri evaporative.
La WT visualizza sul display la funzione in corso e ogni allarme; il colore del display indica immediatamente se il funzionamento è regolare.
Approfondimento: la pompa non si innesca e non dosa →| Messaggio | Significato | Intervento |
|---|---|---|
| ALARM | È attivo un allarme. | Dalla schermata principale ruotare la manopola fino allo stato degli allarmi; rimossa la causa, la WT riprende automaticamente le attività interrotte. |
| BLEED TIMEOUT | Lo spurgo è durato più del tempo massimo impostato e la conducibilità non è rientrata nel set point. | Verificare la valvola di spurgo e il tempo massimo impostato per lo spurgo. |
| INHIBITOR | Dosaggio dell’antincrostante in corso. | Nessun intervento richiesto. |
| BLEED | Spurgo in corso per riportare la conducibilità al set point. | Nessun intervento richiesto. |
| PRE BLEED | Spurgo prima del dosaggio del biocida. | Nessun intervento richiesto. |
| PRE BIOCIDE 1 · 2 | Dosaggio dell’attivatore del biocida in corso. | Nessun intervento richiesto. |
| BIOCIDE 1 · 2 | Dosaggio del biocida in corso. | Nessun intervento richiesto. |
| LOCKOUT 1 · 2 | Spurgo inibito dopo il dosaggio del biocida, per evitarne lo scarico. | Nessun intervento richiesto. |

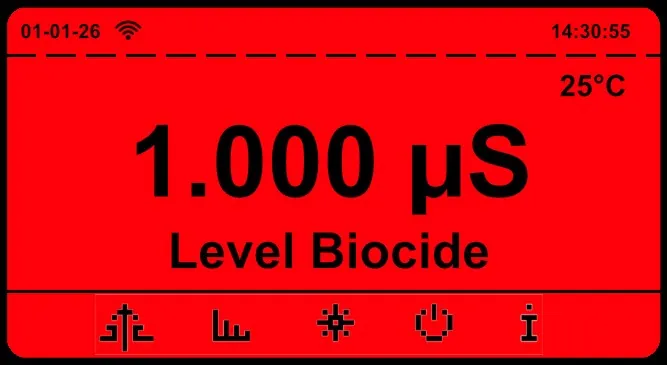

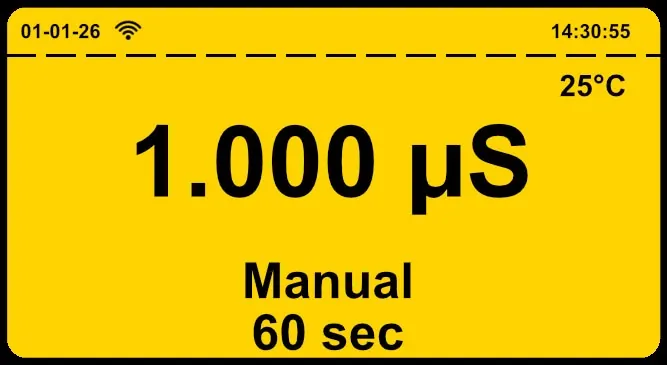

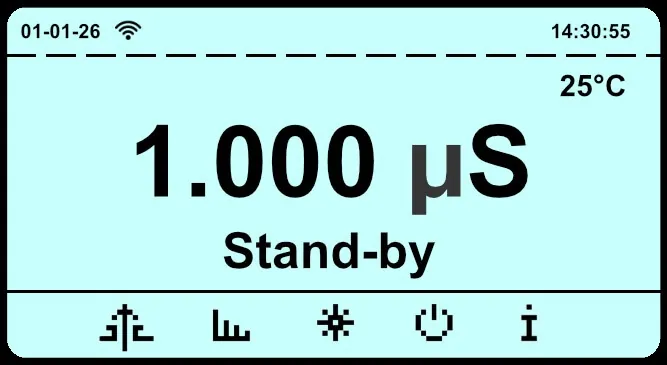

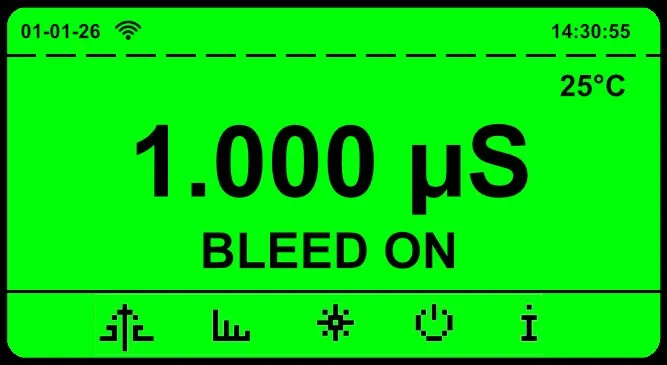

Display verde: funzionamento normale; giallo: avviso, per esempio un ritardo attivo; rosso: allarme; bianco: stand-by o OFF.
Livello di biocida e antincrostante, flusso, conducibilità alta o bassa (a soglia fissa o legata al set point), tempo di spurgo e contatore si impostano come allarme, che ferma le funzioni, o come avviso, che segnala soltanto.
Nella versione peristaltica occorre impostare il tubetto installato: 4,8 × 1,6 mm per 0,12 – 3 l/h, 1,6 × 1,6 mm per 0,018 – 0,45 l/h. Un’impostazione diversa dal tubetto installato falsa il dosaggio.
Lo spurgo manuale è destinato esclusivamente a prove e manutenzione: finché è attivo, le logiche automatiche sono sospese. Gli allarmi di minimo e massimo devono restare sempre attivi, per evitare il rischio di un sovradosaggio pericoloso.
Qualora l’anomalia persista, contattateci. Prima di inviare la pompa in assistenza, svuotare il corpo pompa dal prodotto chimico e asciugarlo.
La pompa è fornita di sonde di minimo livello per i serbatoi: all’esaurimento di un prodotto segnala l'allarme sul display e attiva la relativa uscita.
Al raggiungimento del set point di conducibilità lo strumento apre la valvola di scarico, con ritardo di apertura, banda morta e timer di sicurezza (timeout): oltre il tempo impostato lo scarico si chiude e interviene l’allarme.

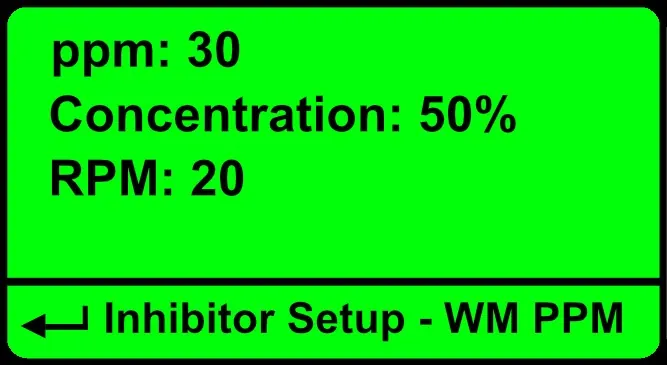

L’antincrostante è dosato in proporzione all’acqua di reintegro (tramite contatore o a ppm costanti), in concomitanza con lo spurgo o per una percentuale della sua durata.
Prima del dosaggio del biocida lo strumento apre lo scarico, a tempo o fino a un valore di conducibilità inferiore; con il pre-scarico a conducibilità vale il timeout dello spurgo.
Dopo il dosaggio del biocida lo scarico rimane inibito per il tempo impostato, così da garantire il tempo di contatto necessario ed evitare la perdita di prodotto attraverso lo scarico.
Strumento e due pompe dosatrici (antincrostante e biocida) riuniti in un unico apparecchio, in versione peristaltica o elettromagnetica.

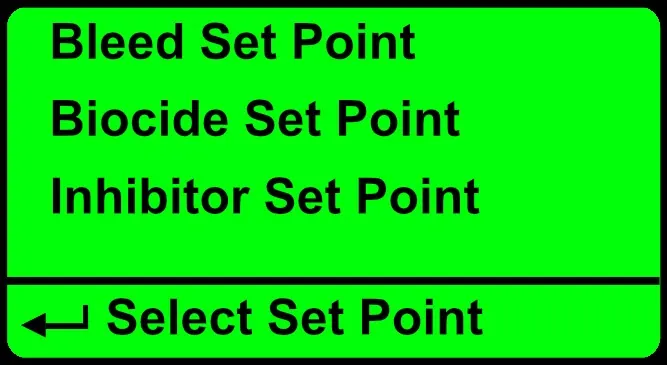

Valori separati per comandare l’apertura dello scarico, il dosaggio del biocida e quello dell’antincrostante.
Regolazione elettronica della portata, indipendente per ciascuna pompa, per il dosaggio della corretta quantità di biocida e di antincrostante.

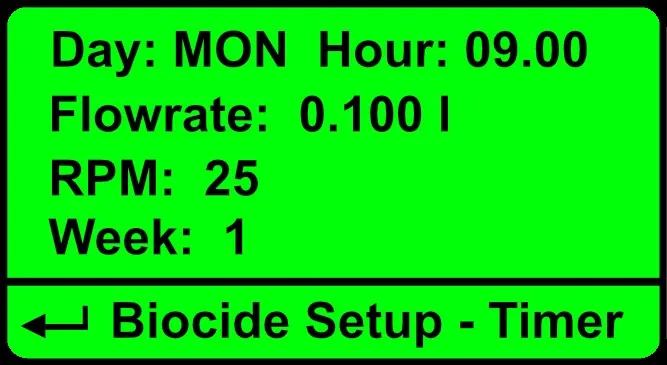

Il biocida è dosato con attivazioni programmate, giornaliere o settimanali, oppure in proporzione ai litri di acqua reintegrati misurati dal contatore lancia impulsi.
In assenza di flusso nel porta sonde (pompa di circolazione ferma) i dosaggi vengono sospesi e si attiva l’allarme.
