Incrostazioni
Con l’evaporazione i sali restano nel circuito: la loro concentrazione aumenta e si formano depositi sulle superfici di scambio, con riduzione del rendimento di raffreddamento.
Torri evaporative
Sistemi per torri evaporative
La torre evaporativa raffredda l’acqua mediante l’evaporazione di una piccola frazione della stessa. L’acqua residua si arricchisce di sali e, essendo calda e ossigenata, costituisce un ambiente favorevole a corrosione, incrostazioni e proliferazione batterica: un raffreddamento efficiente richiede un controllo continuo e un trattamento accurato.
- Spurgo da conducibilità
- Antincrostante proporzionale al reintegro
- Due biocidi alternati, pre-scarico e lock-out
- Dal WT al Centurio Tower
5Sistemi disponibili
10Parametri con Centurio Tower
2Biocidi alternati
2Contatori: reintegro e spurgo
Criticità
Le tre criticità del circuito
Le torri evaporative sono impiegate negli impianti civili (ospedali, grandi condomini, centri commerciali) e nell’industria: alimentare, cartaria, farmaceutica, chimica, zuccherifici, acciaierie. Il trattamento dell’acqua le protegge da tre fenomeni principali.
Approfondimento: il trattamento dell’acqua delle torri →Corrosione
Un’acqua ricca di sali, calda e ossigenata aggredisce tubazioni e scambiatori: l’antincrostante preserva l’efficienza dell’impianto.
Biofilm e legionella
Calore e nutrienti favoriscono lo sviluppo di alghe, batteri e biofilm; la torre disperde nell’aria goccioline di aerosol, veicolo di diffusione della legionella.
Antilegionella →
Torre aperta o chiusa
Torri a circuito aperto e a circuito chiuso
In entrambe le tipologie il raffreddamento avviene per evaporazione di una parte dell’acqua di raffreddamento circolante. I sistemi di trattamento acque condizionano chimicamente questa acqua, così che la torre evaporativa lavori al massimo della propria efficienza.
Circuito aperto
L’acqua dell’impianto viene distribuita sul pacco di scambio, a diretto contatto con l’aria, e raccolta nella vasca. Il trattamento interessa l’intero circuito: spurgo, reintegro, antincrostante e biocidi.
Circuito chiuso
Il fluido da raffreddare scorre all’interno di una batteria di scambio e non entra in contatto con l’aria; sulla batteria viene spruzzata un’acqua di raffreddamento separata, che evapora. Il trattamento riguarda l’acqua di spruzzamento, soggetta agli stessi fenomeni di incrostazione, corrosione e crescita microbiologica.

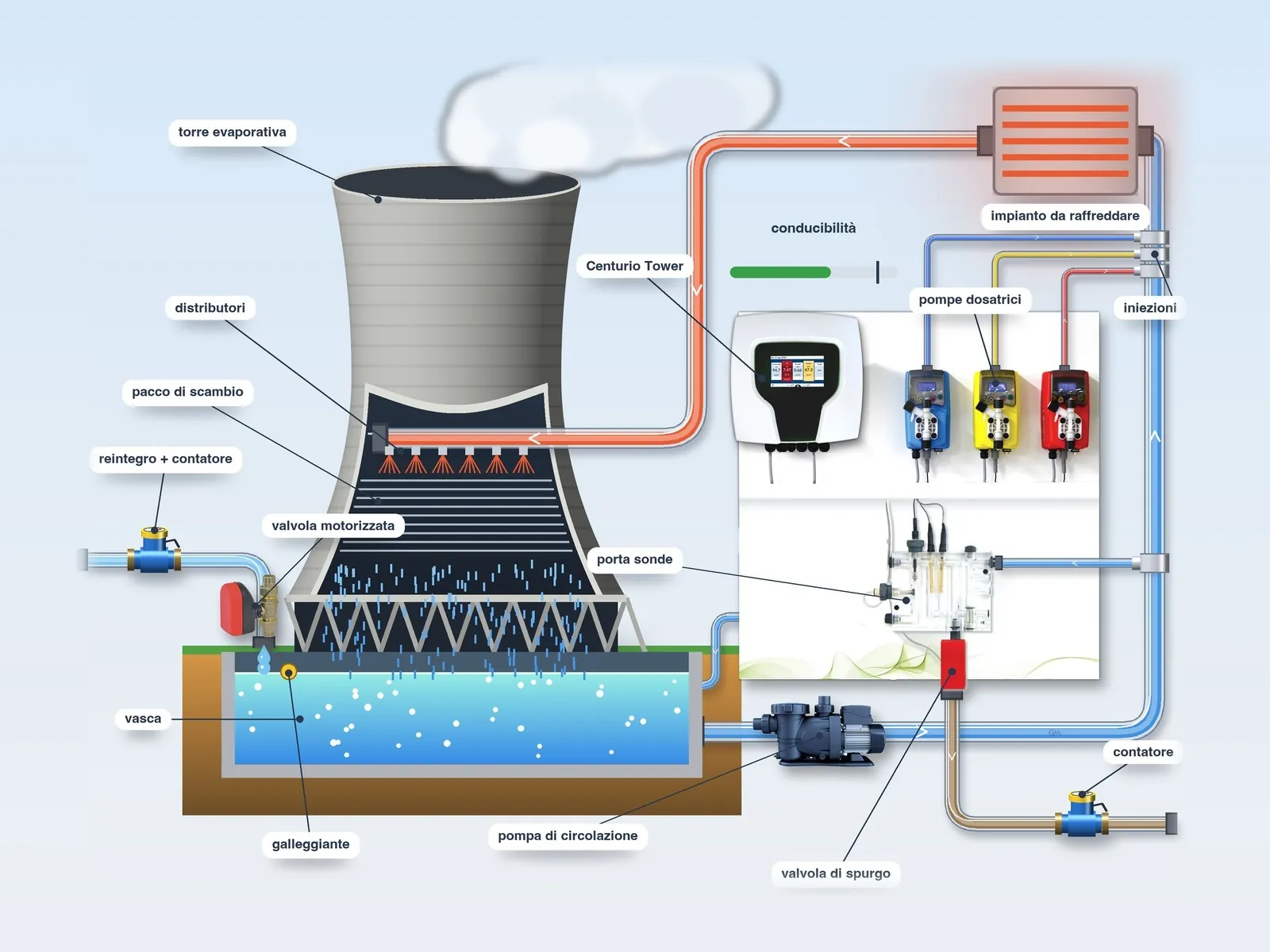

Come funziona
Come funziona una torre evaporativa
L’illustrazione si riferisce a una torre a circuito aperto, in cui l’acqua dell’impianto circola tra lo scambiatore e la torre; il processo si articola in sei fasi, dal raffreddamento al trattamento.
1

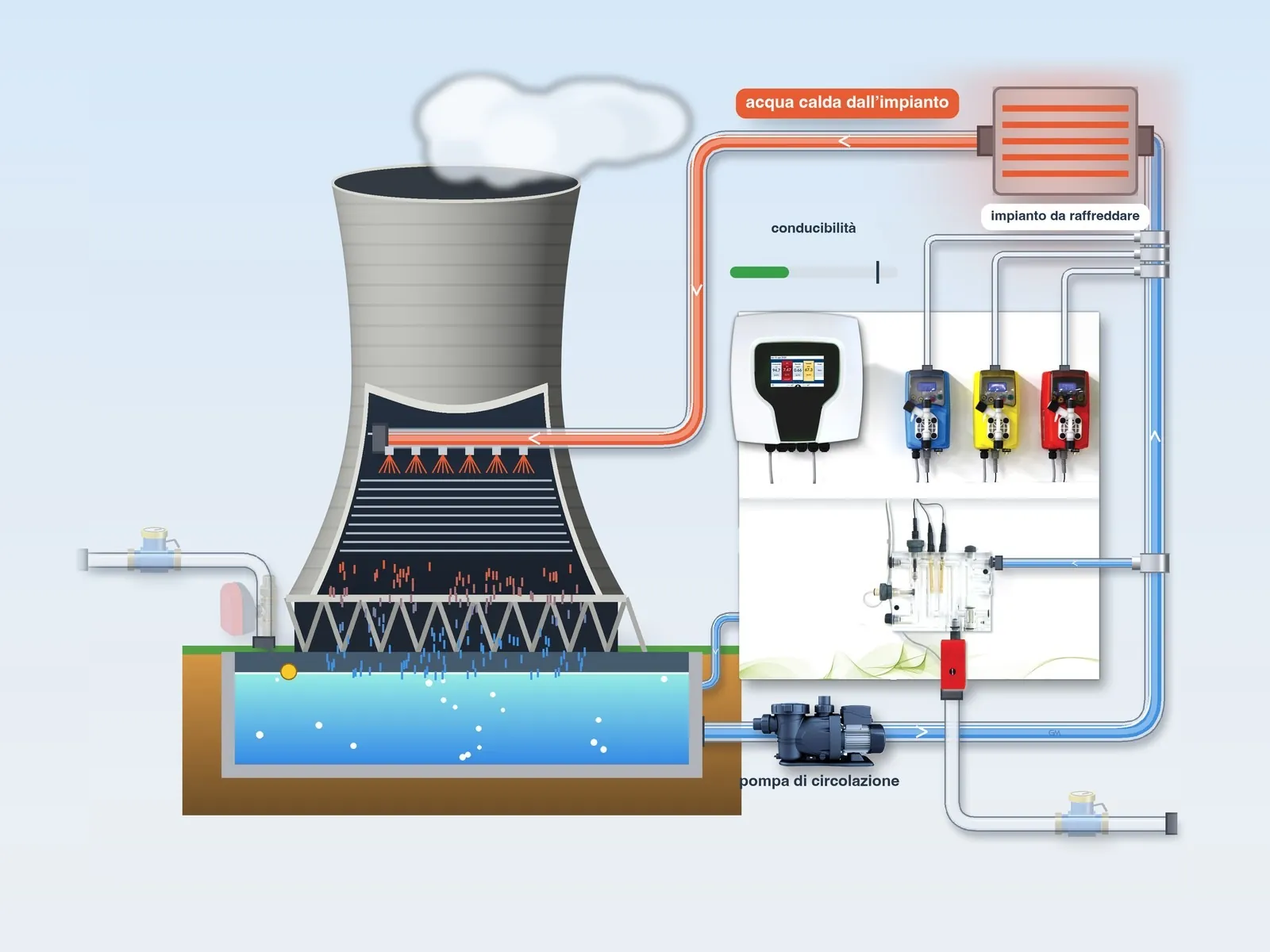

Acqua calda
La pompa di circolazione invia l’acqua calda dall’impianto alla torre: i distributori la nebulizzano sul pacco di scambio, sul quale discende in film sottile.
2

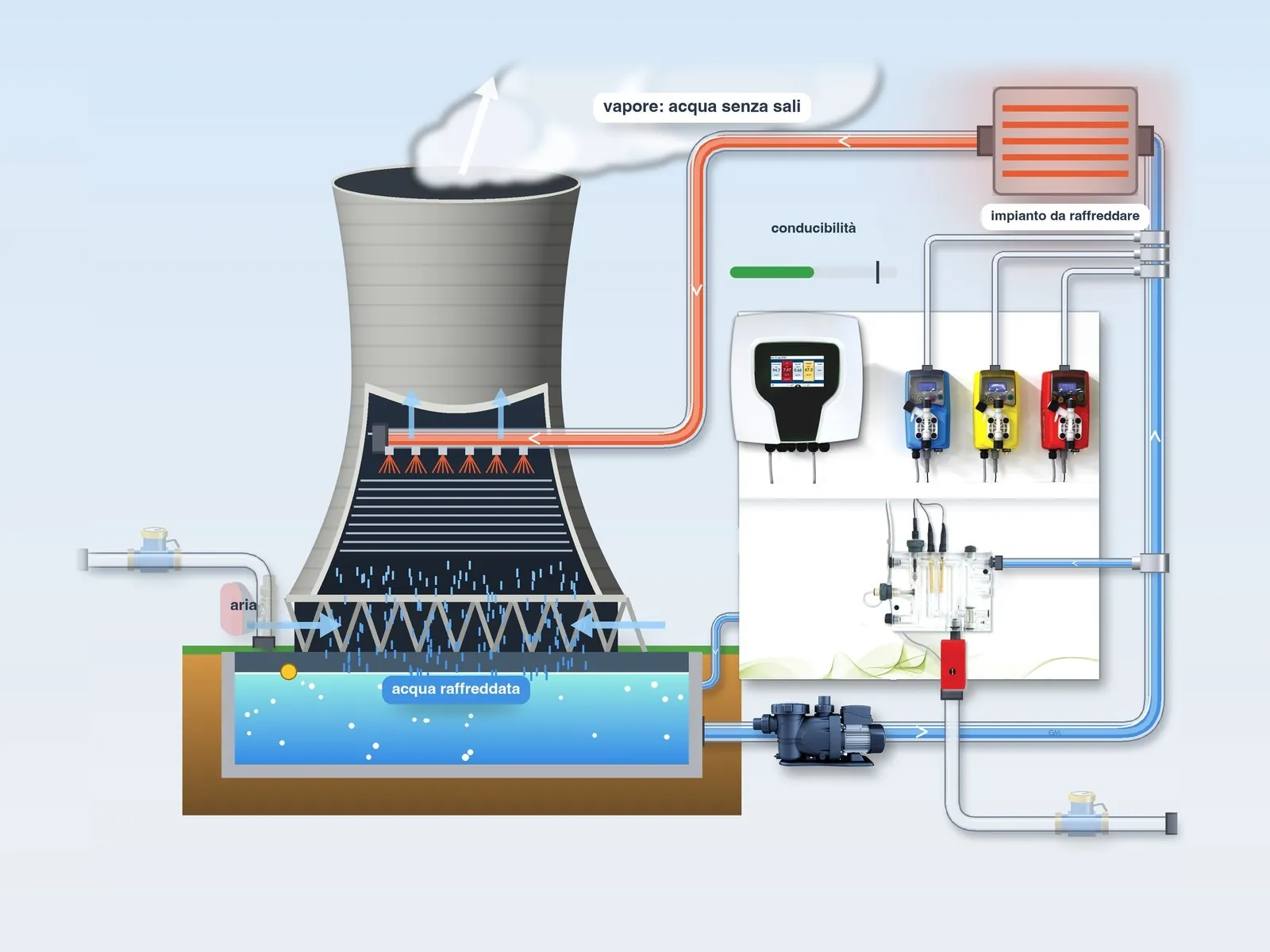

Evaporazione
L’aria entra dalla base e risale: l’evaporazione di una piccola frazione dell’acqua sottrae calore all’intera massa, che ricade raffreddata nella vasca e ritorna all’impianto.

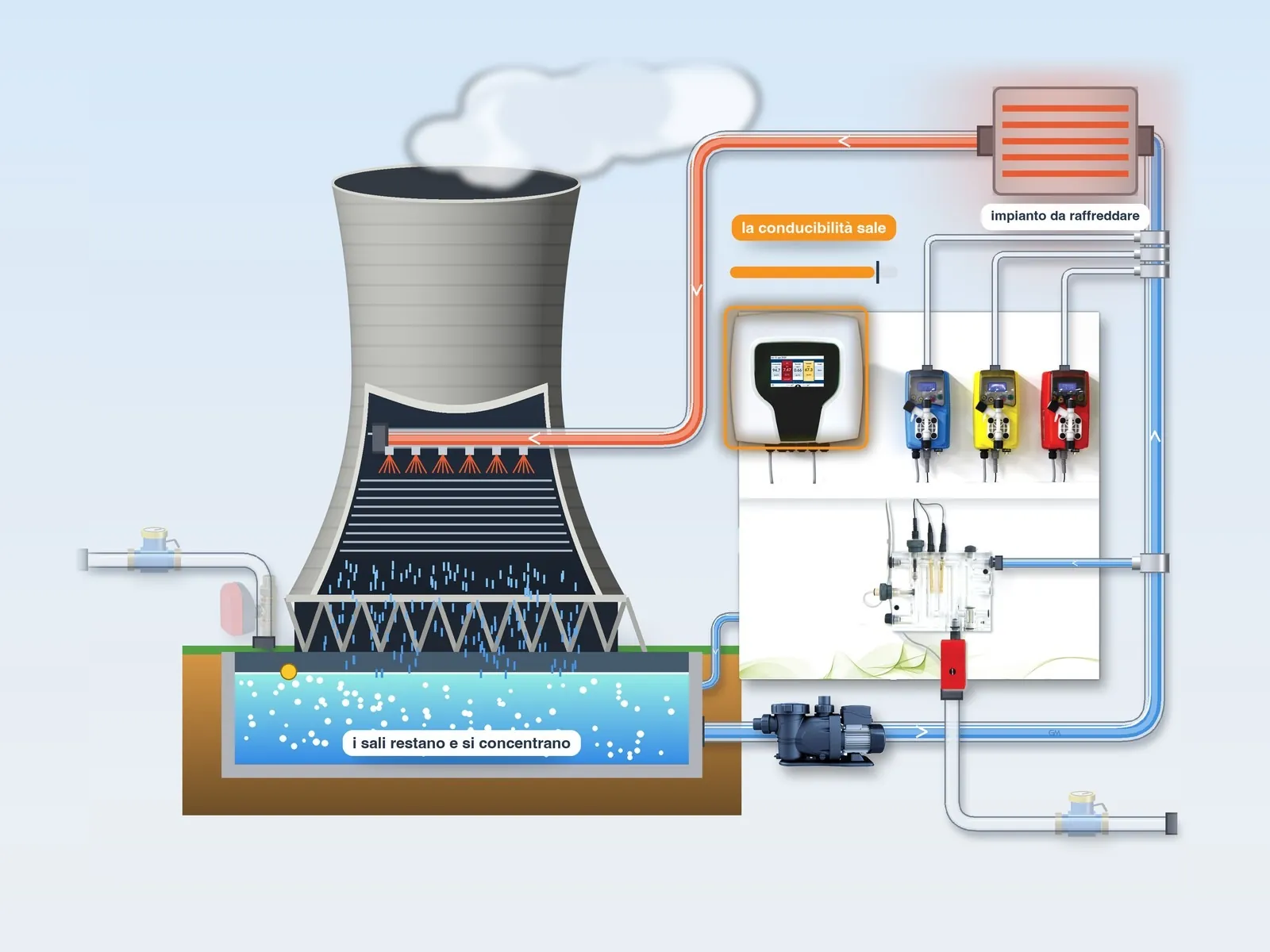

3
Concentrazione dei sali
Il vapore è costituito da acqua pura: i sali restano nel circuito e si concentrano. Il rapporto tra la conducibilità del circuito e quella del reintegro indica i cicli di concentrazione.

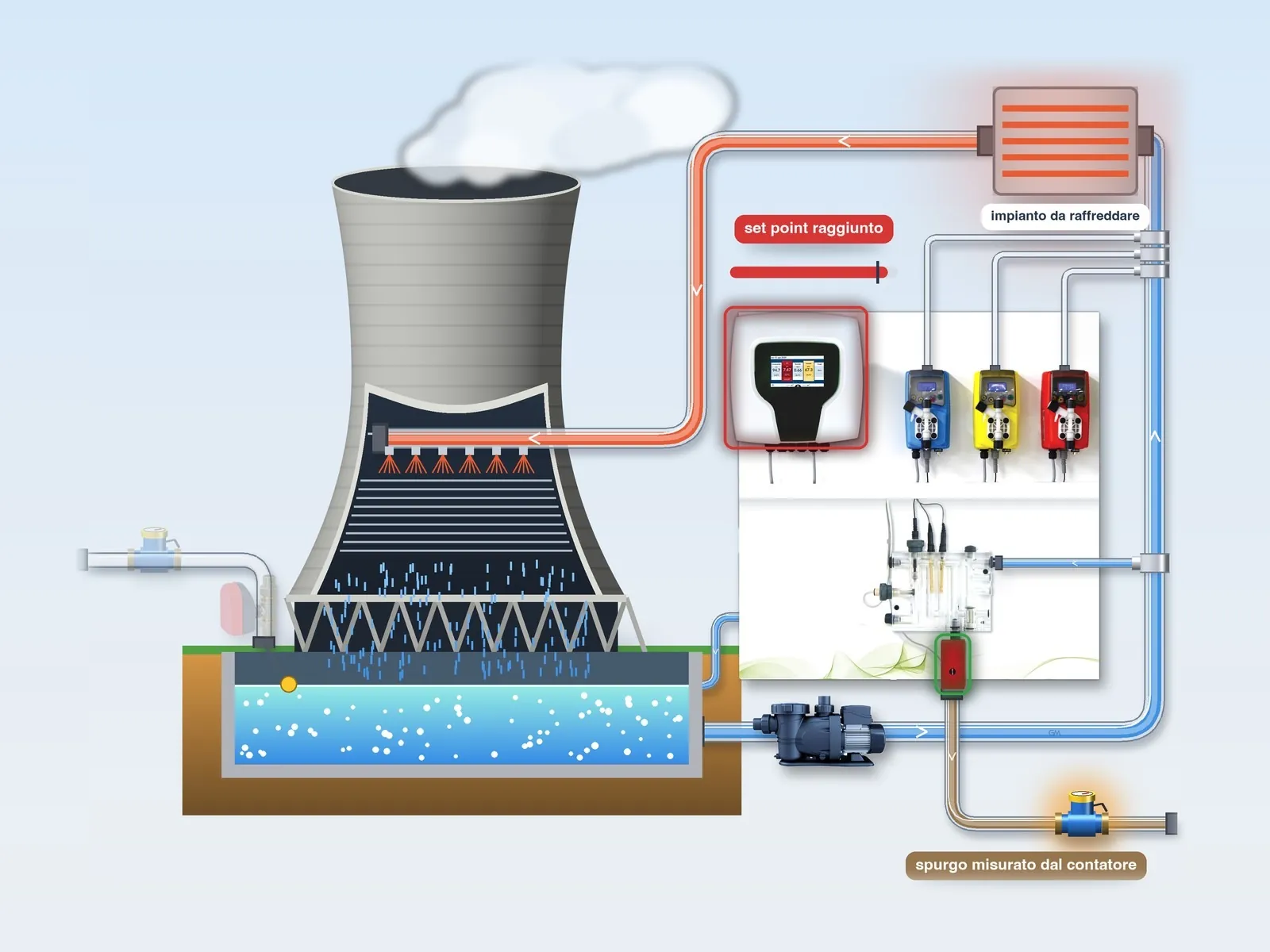

4
Spurgo
Al raggiungimento del set point di conducibilità lo strumento apre la valvola motorizzata e scarica una parte dell’acqua concentrata (blow-down); il contatore misura il volume scaricato.

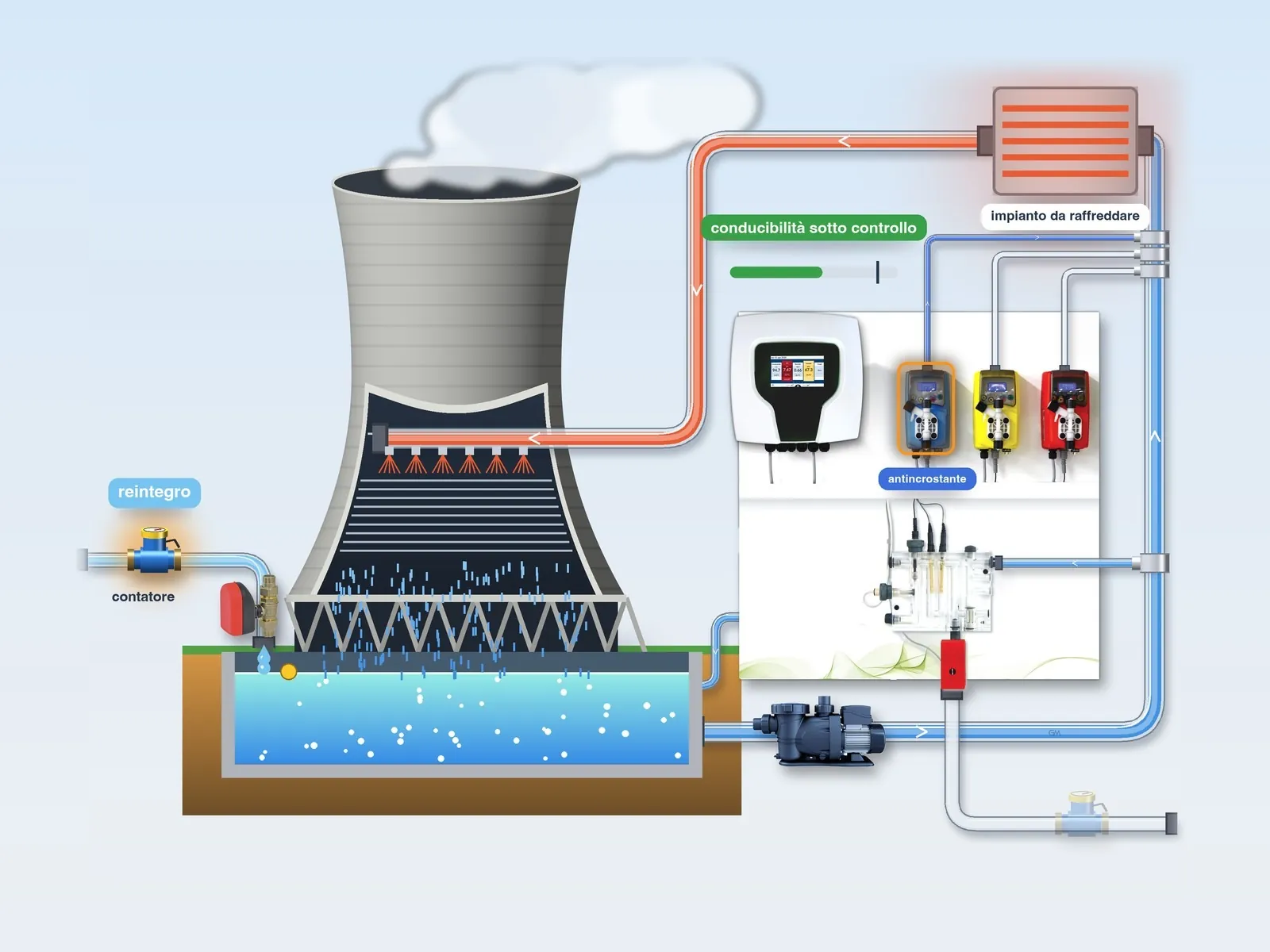

5
Reintegro
L’acqua di reintegro sostituisce quella evaporata e scaricata: il galleggiante comanda la valvola e il contatore lancia impulsi misura il volume reintegrato. Contemporaneamente la pompa dosa l’antincrostante in proporzione all’acqua immessa.
6
Trattamento
Le pompe dosano l’antincrostante in proporzione al reintegro e, secondo programma, biodisperdente e biocidi; dopo il dosaggio del biocida lo scarico rimane inibito (lock-out).

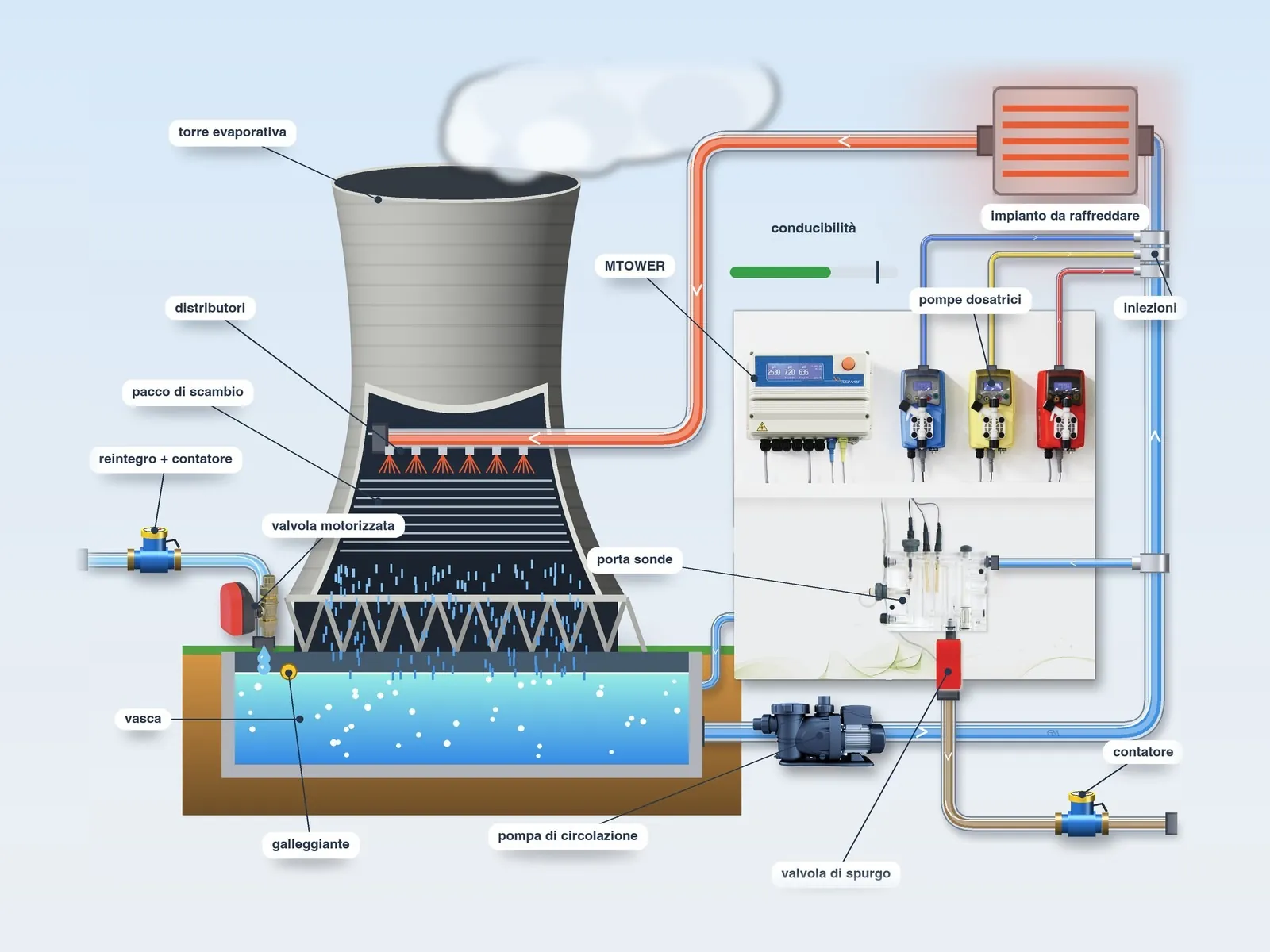

Schemi tipo
Schemi tipo
In tutti i sistemi la sonda di conducibilità e i punti di iniezione sono installati sul circuito di ricircolo, lo spurgo è derivato dal porta sonde e il reintegro è immesso nella vasca; cambiano lo strumento e il numero di prodotti dosati.
1
Centurio Tower: gestione completa
Il Centurio Tower aggiunge alle funzioni dell’MTOWER la misura di tracciante, corrosione e torbidità, per la verifica continua dell’efficacia del trattamento.
2
MTOWER: due biocidi e attivatori
Lo strumento comanda spurgo, antincrostante, due biocidi e due attivatori con pompe esterne; due contatori misurano reintegro e scarico.

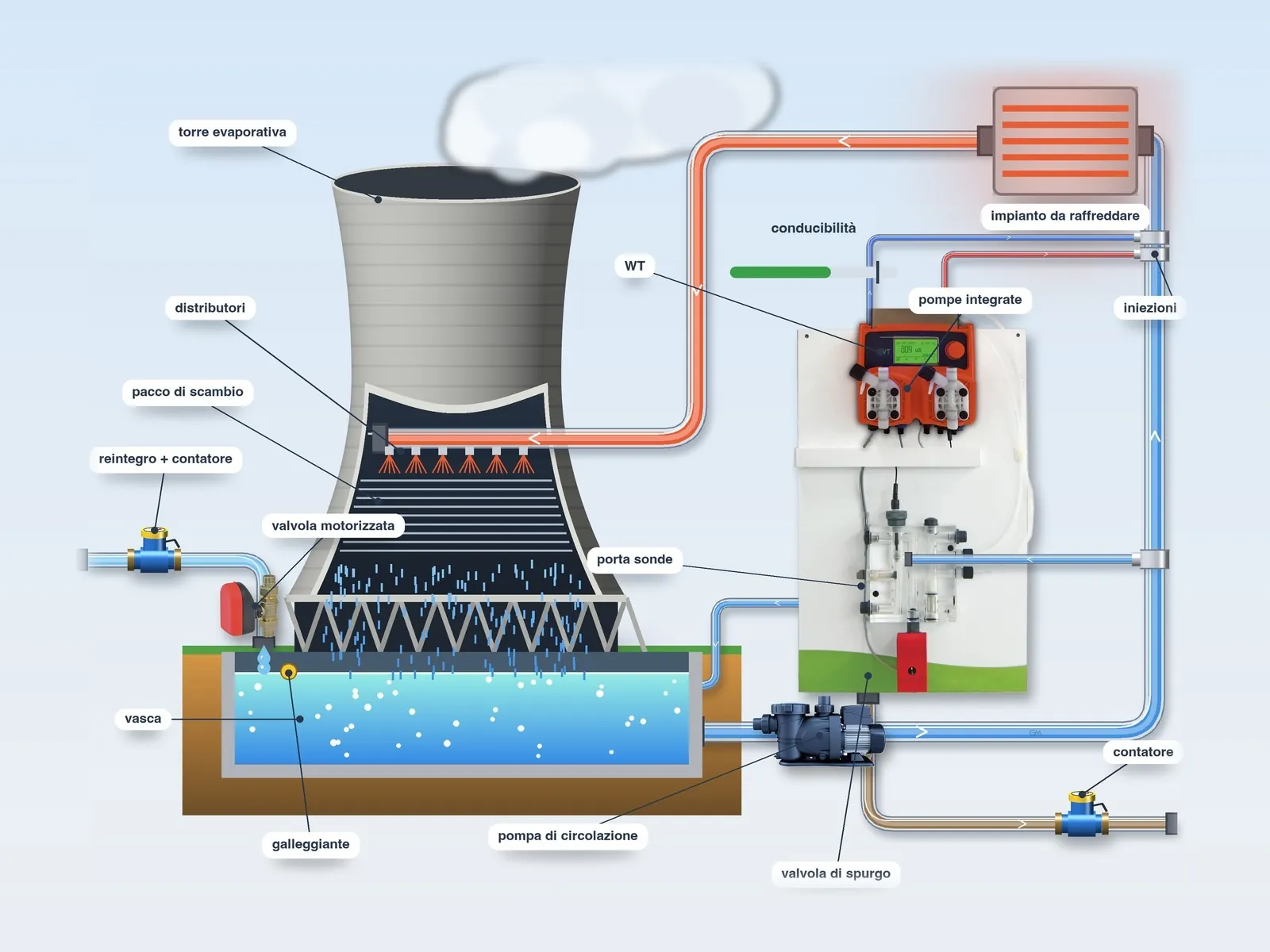

3
WT: spurgo, antincrostante e biocida
La WT comanda lo spurgo e, con le due pompe integrate, dosa l’antincrostante in proporzione al reintegro e il biocida su programma.
Gestione completa

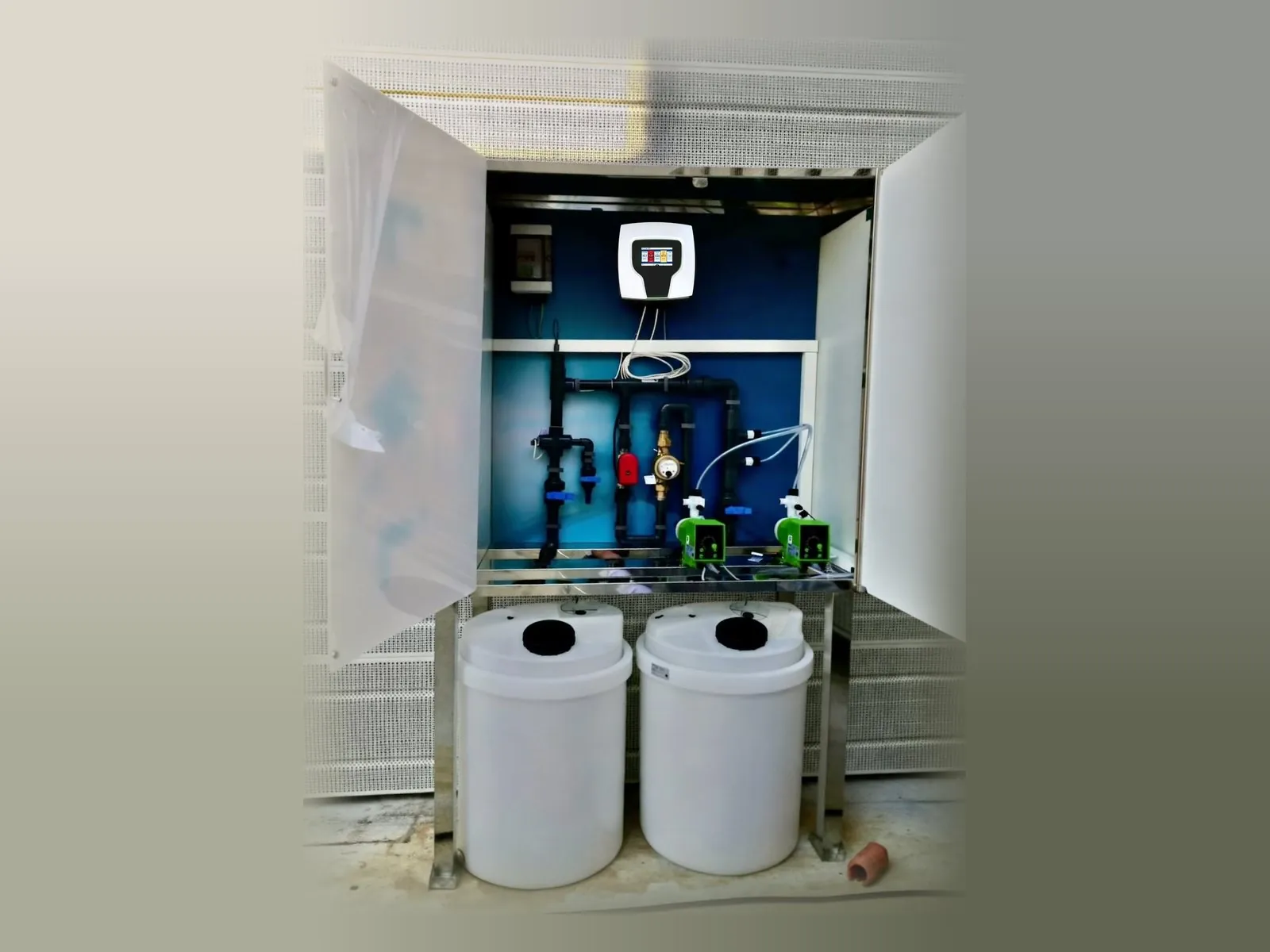

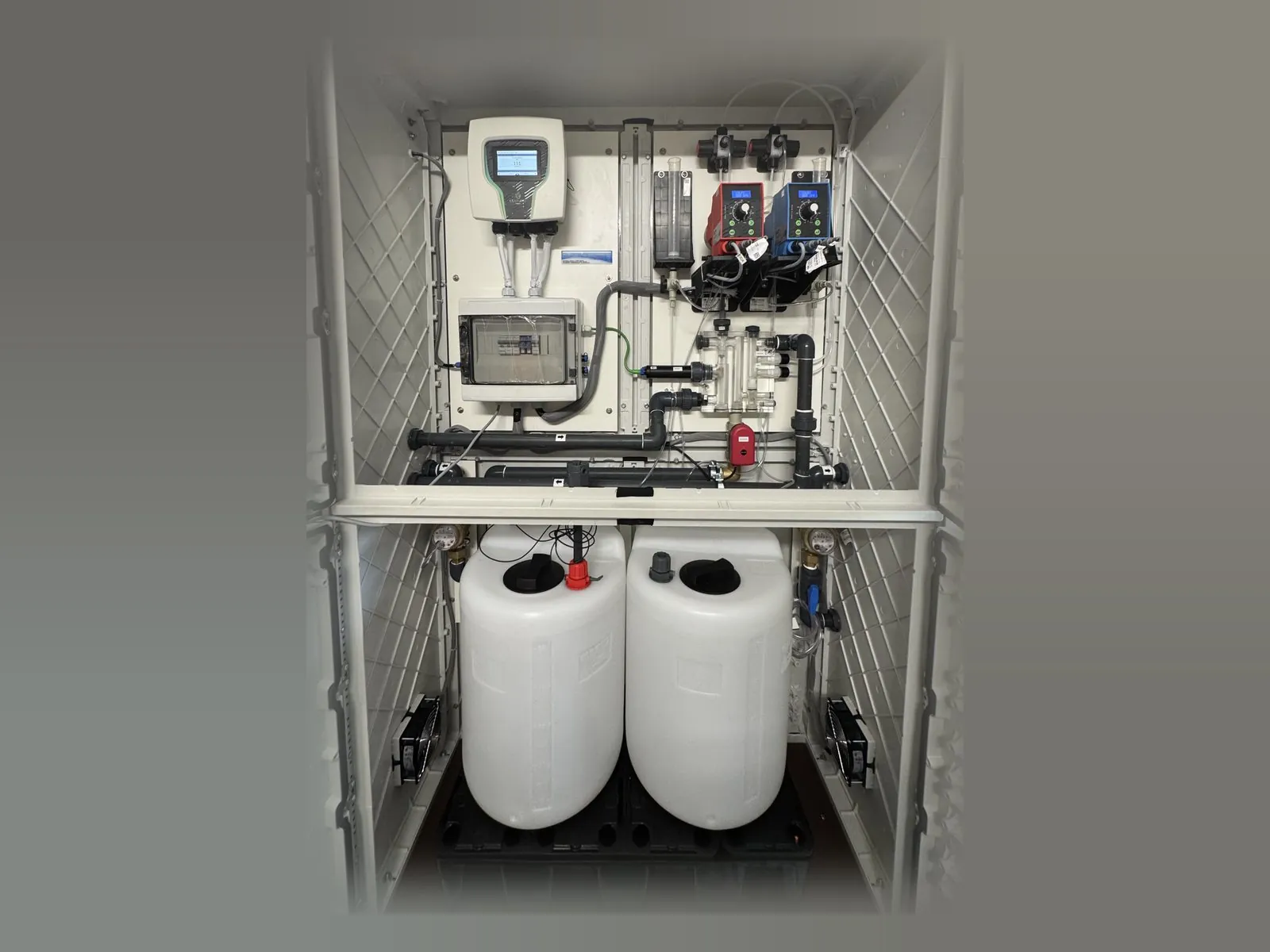

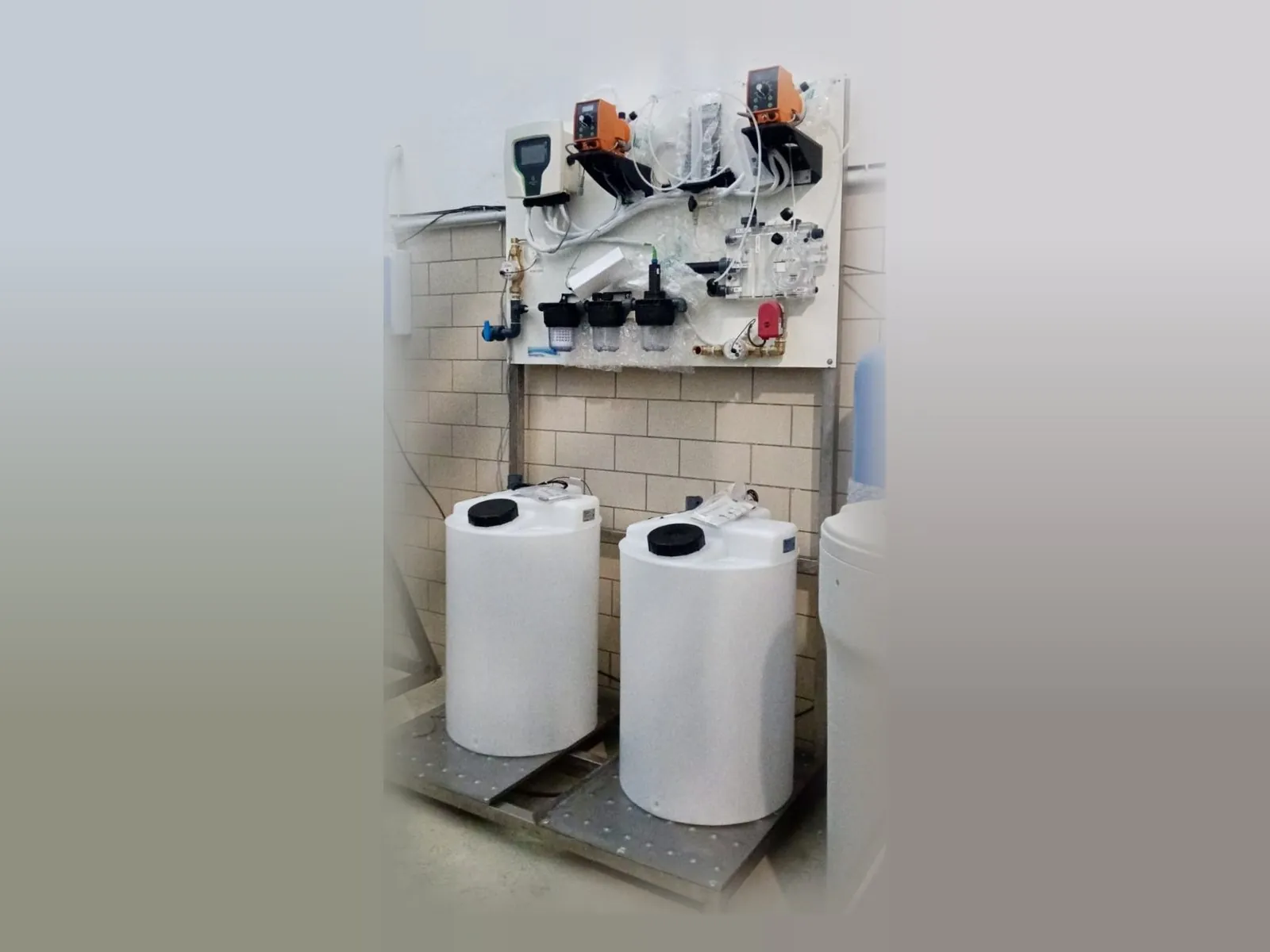

Centurio Tower su pannello
La soluzione più completa: oltre a reintegro, spurgo, antincrostante e biocidi, il Centurio Tower misura tracciante, corrosione e torbidità e verifica in continuo l’efficacia del trattamento.
Centurio Tower su pannello
Strumento multiparametro con schermo touch: canale 1 per la conducibilità, altri canali per pH, Redox, cloro e biocidi, tracciante, corrosione, torbidità e ingressi mA.
Vantaggi
- Fino a 10 parametri misurabili.
- Misura della corrosione e dei traccianti e monitoraggio della qualità dell’acqua di approvvigionamento (pH, torbidità e altri parametri).
- Misura di pH, cloro libero, biossido di cloro e Redox dell’acqua di raffreddamento.
- Dosaggio dei biocidi temporizzato oppure in funzione della misura.
- Schermo touch, Ethernet, Wi-Fi, USB, Modbus RTU e TCP/IP di serie.
Composizione

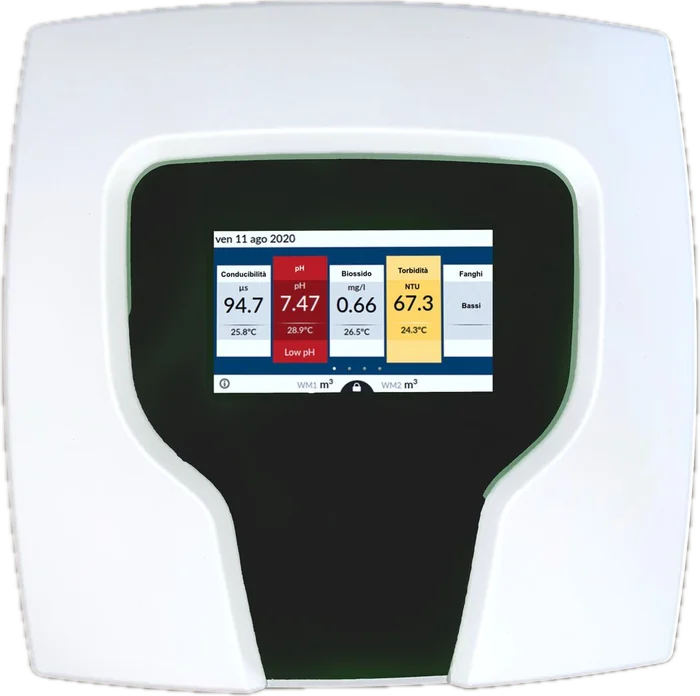

Centurio Tower
Strumento multiparametro con schermo touch: fino a 10 parametri, contatori di reintegro e spurgo, biocidi programmati o a misura.
Centurio Tower →

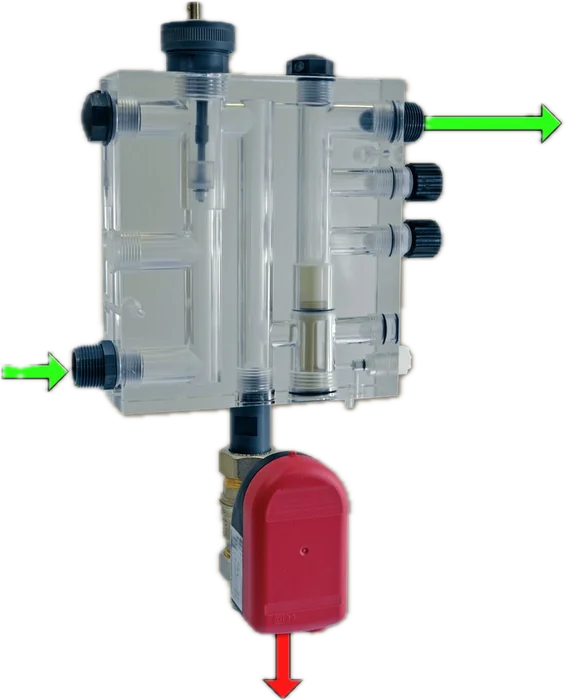

Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →

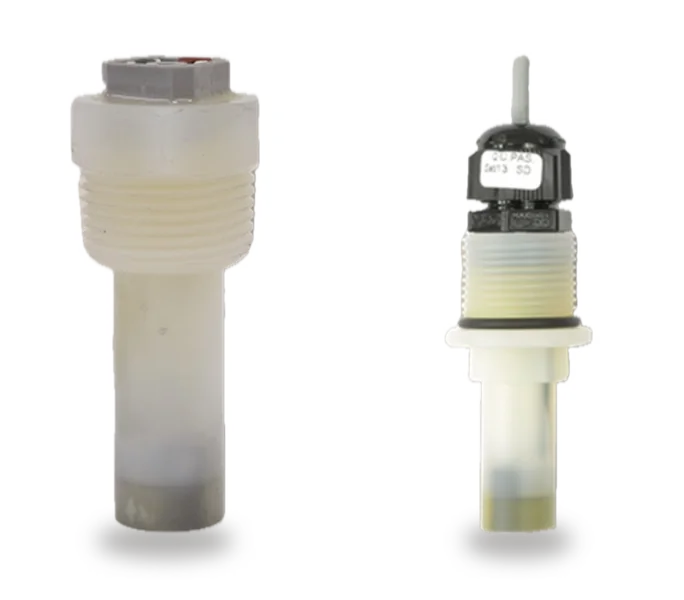

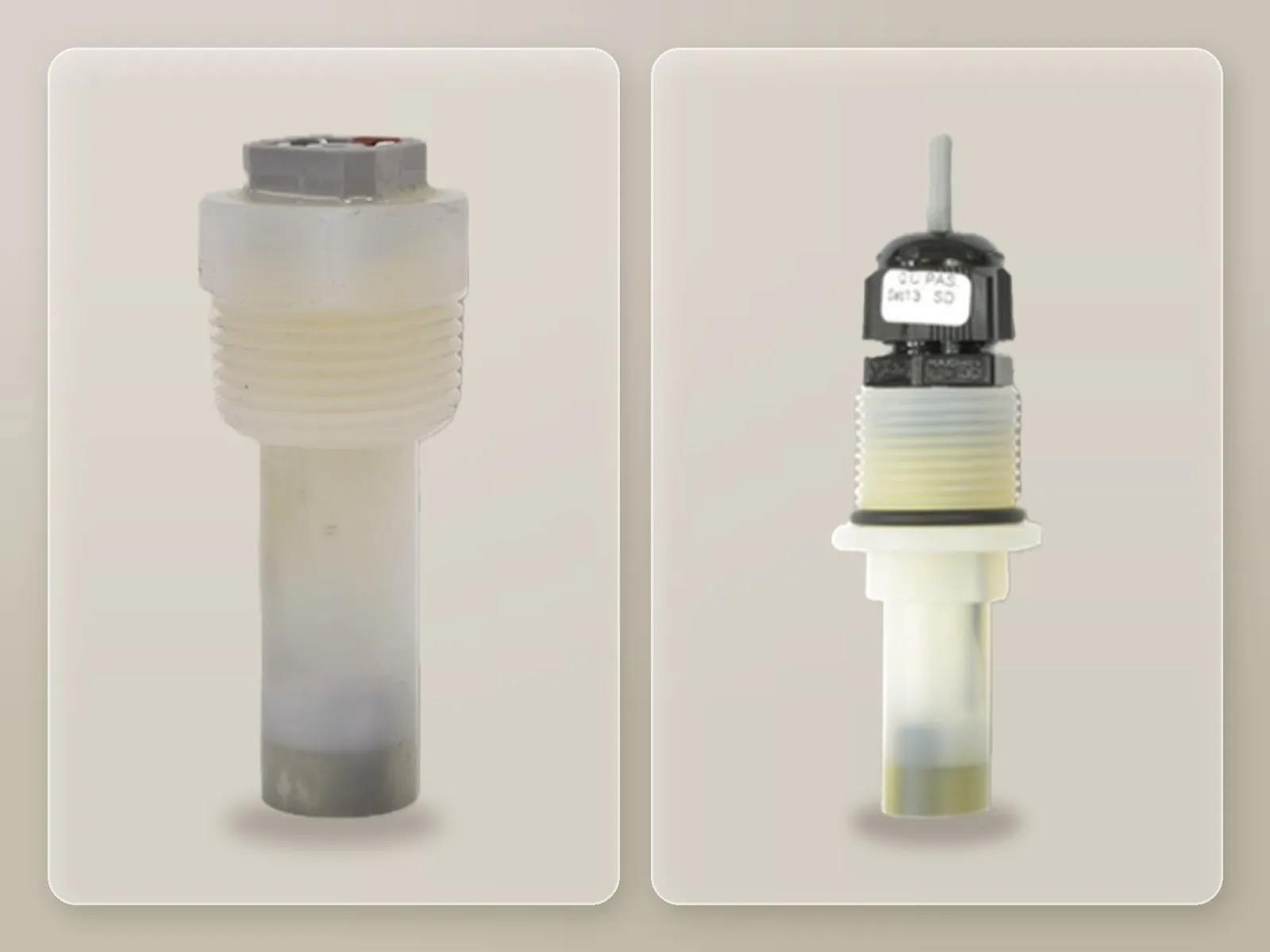

Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →

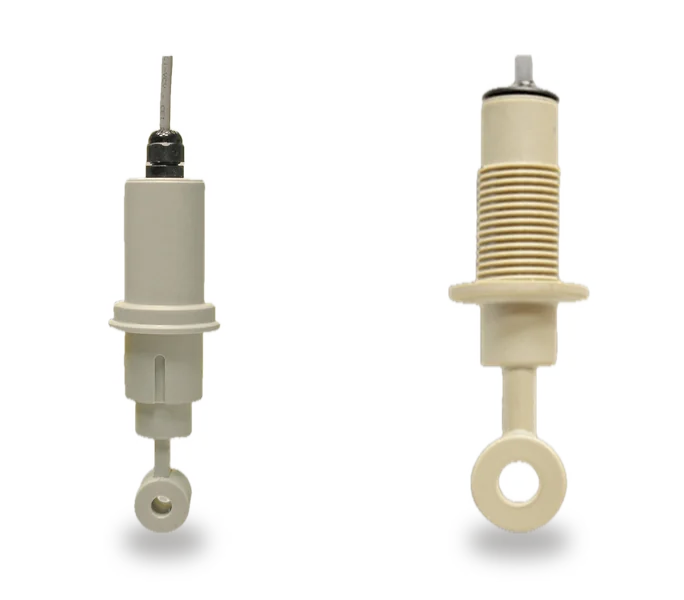

Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →

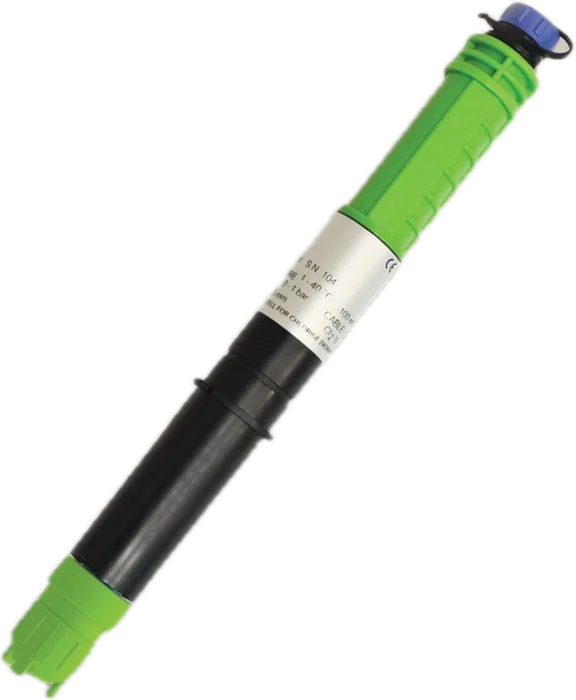

Cella amperometrica chiusa
Cella SCL con membrana selettiva: misura il cloro libero compensando pH e temperatura.
Celle SCL →

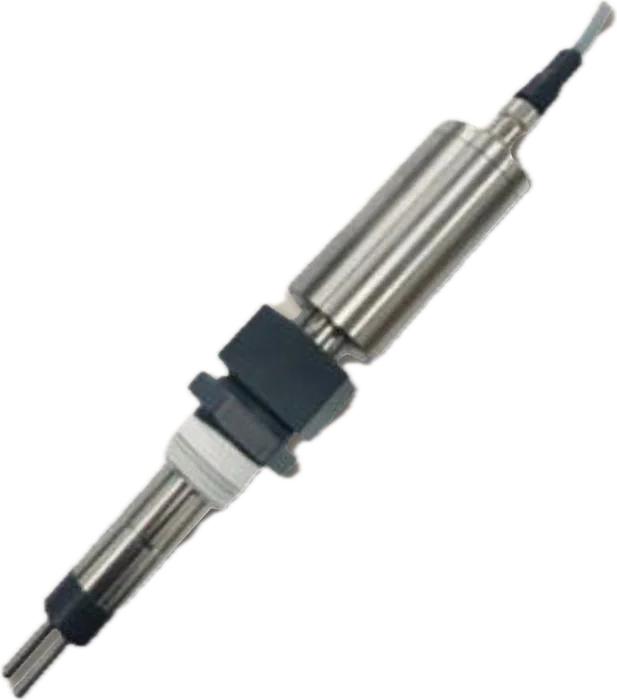

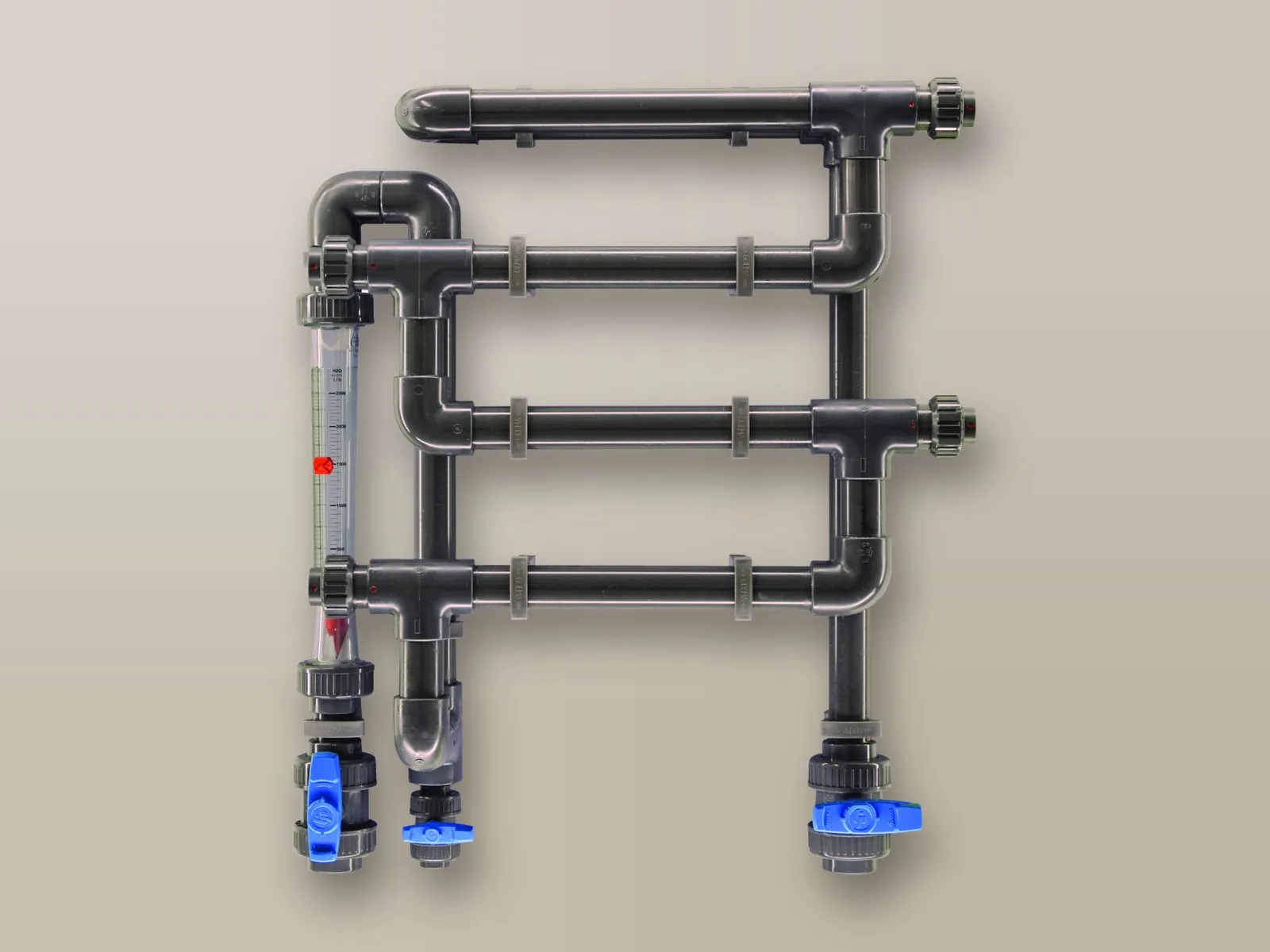

Sonda di corrosione
E-CORR: velocità di corrosione da 0,001 a 10 MPY, gestita dal Centurio Tower.
Corrosione →

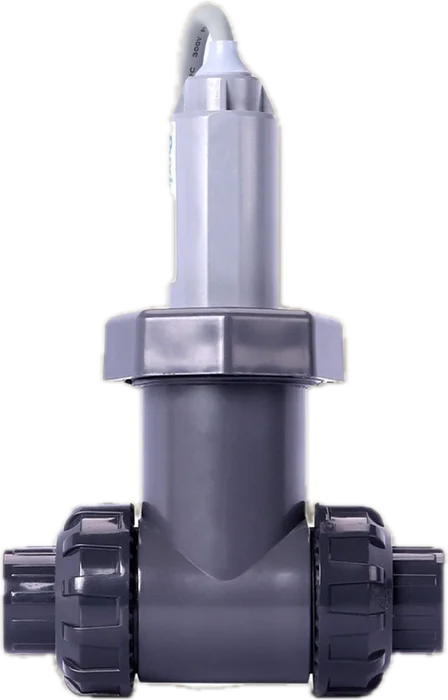

Tracciante
Fluorimetro ETRC2, 0 – 300 ppb: concentrazione effettiva dell’antincrostante in acqua.
Traccianti →

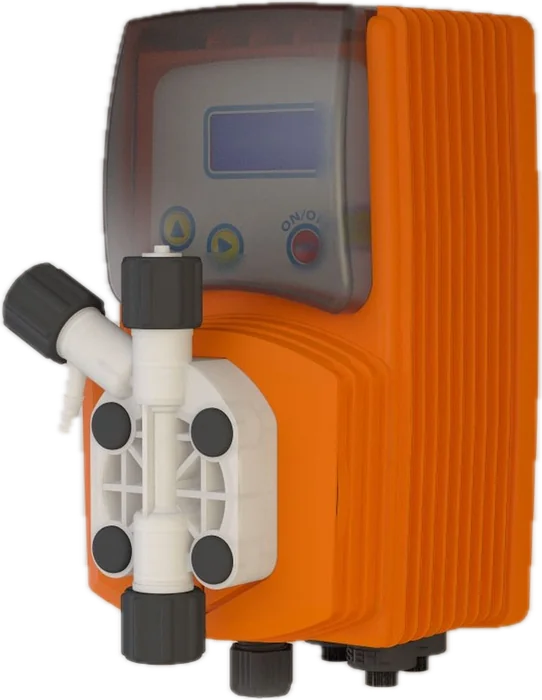

Pompe dosatrici
Antincrostante, biodisperdente, biocidi e attivatori, comandati dallo strumento.
Pompe dosatrici →

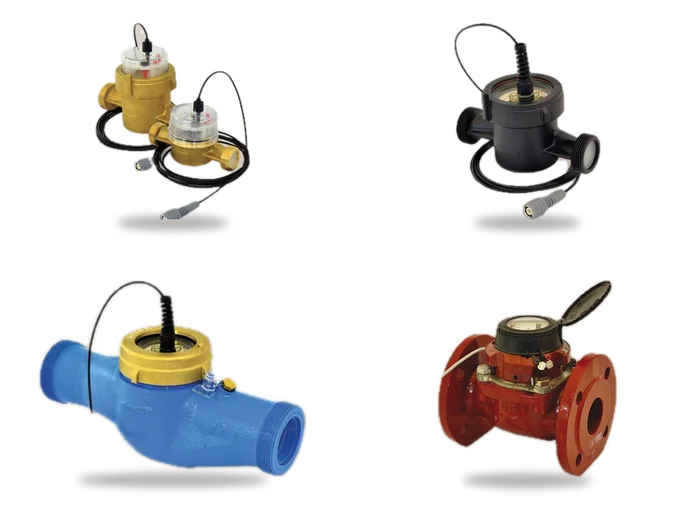

Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →
Spurgo, antincrostante e biocidi

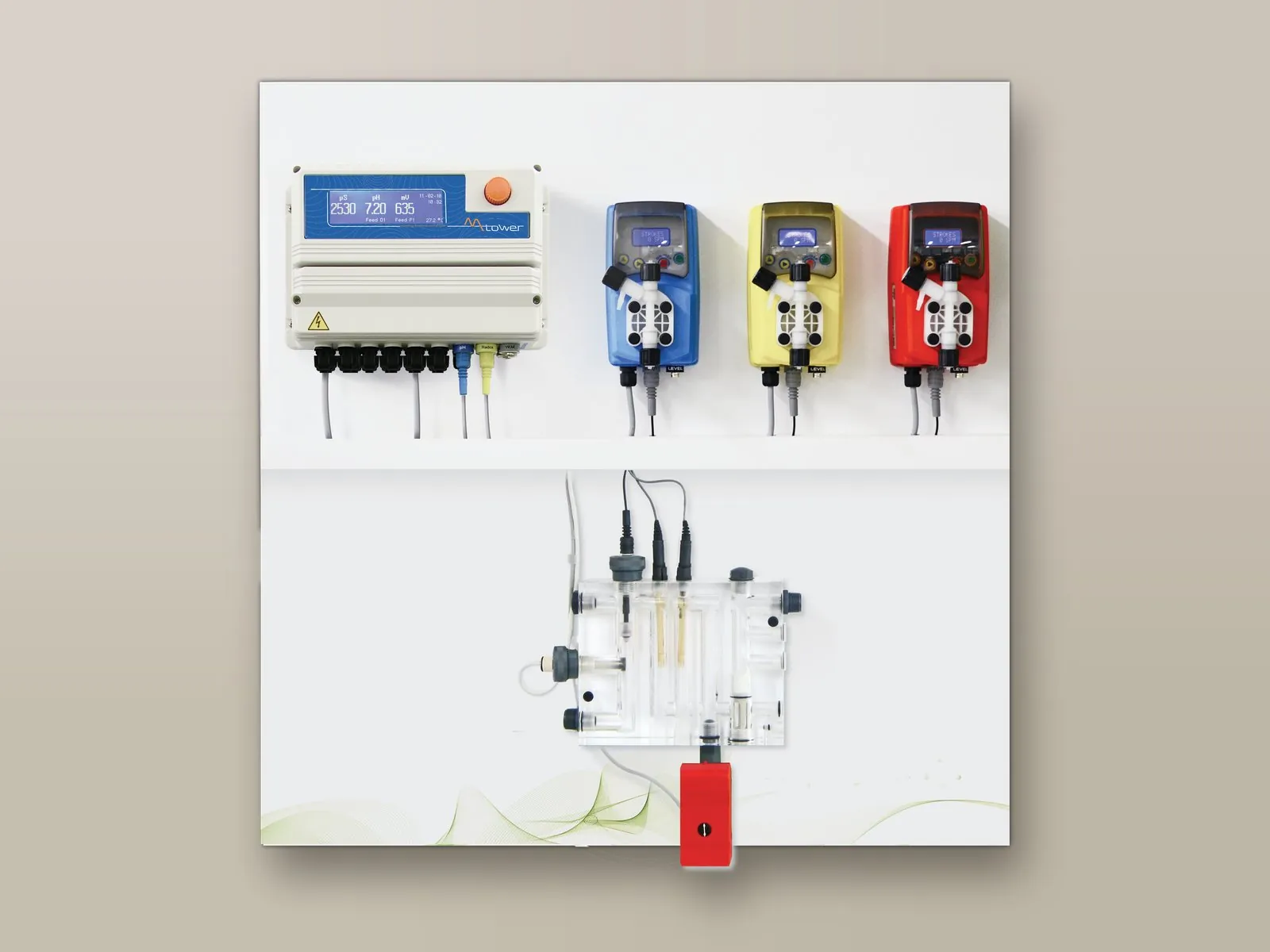

MTOWER su pannello
L’MTOWER comanda pompe esterne e gestisce due biocidi alternati. È fornito su pannello con il porta sonde e la valvola motorizzata di spurgo.
MTOWER su pannello
Gestisce spurgo, antincrostante, due biocidi e due attivatori. Tre modelli: 1CH (conducibilità), 2CH (con pH, Redox o cloro), PLUS (con pH e cloro o Redox). Disponibile anche su telaio in armadio.
Vantaggi
- Dosaggio alternato di due biocidi, con due attivatori, pre-scarico e lock-out.
- Monitoraggio di due contatori lancia impulsi: reintegro e scarico.
- Pompe dosatrici esterne dimensionate in base al circuito.
- Possibilità di misurare pH, cloro libero, biossido di cloro e Redox.
Limiti
- Non è possibile misurare la corrosione, i traccianti e la torbidità.
Composizione MTOWER

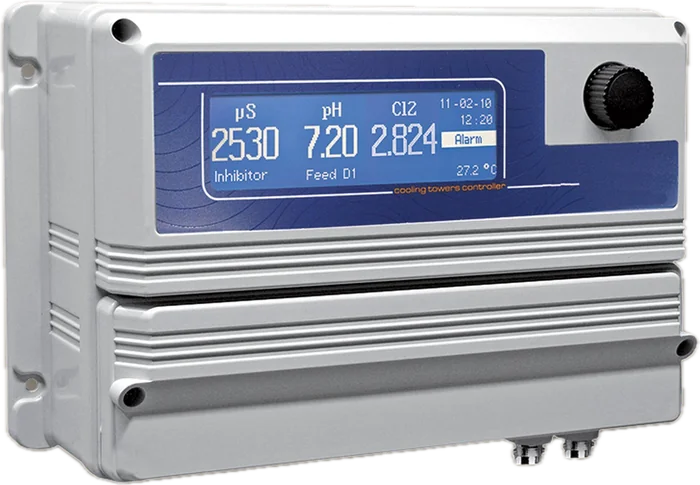

Strumento MTOWER
Conducibilità (1CH), più pH, Redox o cloro (2CH), più pH e cloro o Redox (PLUS).
Strumento MTOWER →Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →

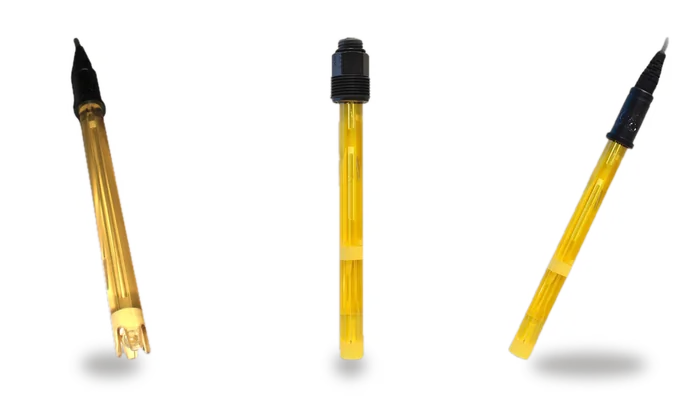

Sonde pH, cloro e Redox
Nei modelli 2CH e PLUS: elettrodo pH, cella amperometrica del biocida o elettrodo Redox.
Elettrodi pH →Pompe dosatrici
Antincrostante, biodisperdente, biocidi e attivatori, comandati dallo strumento.
Pompe dosatrici →Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →
Spurgo, antincrostante e biocidi

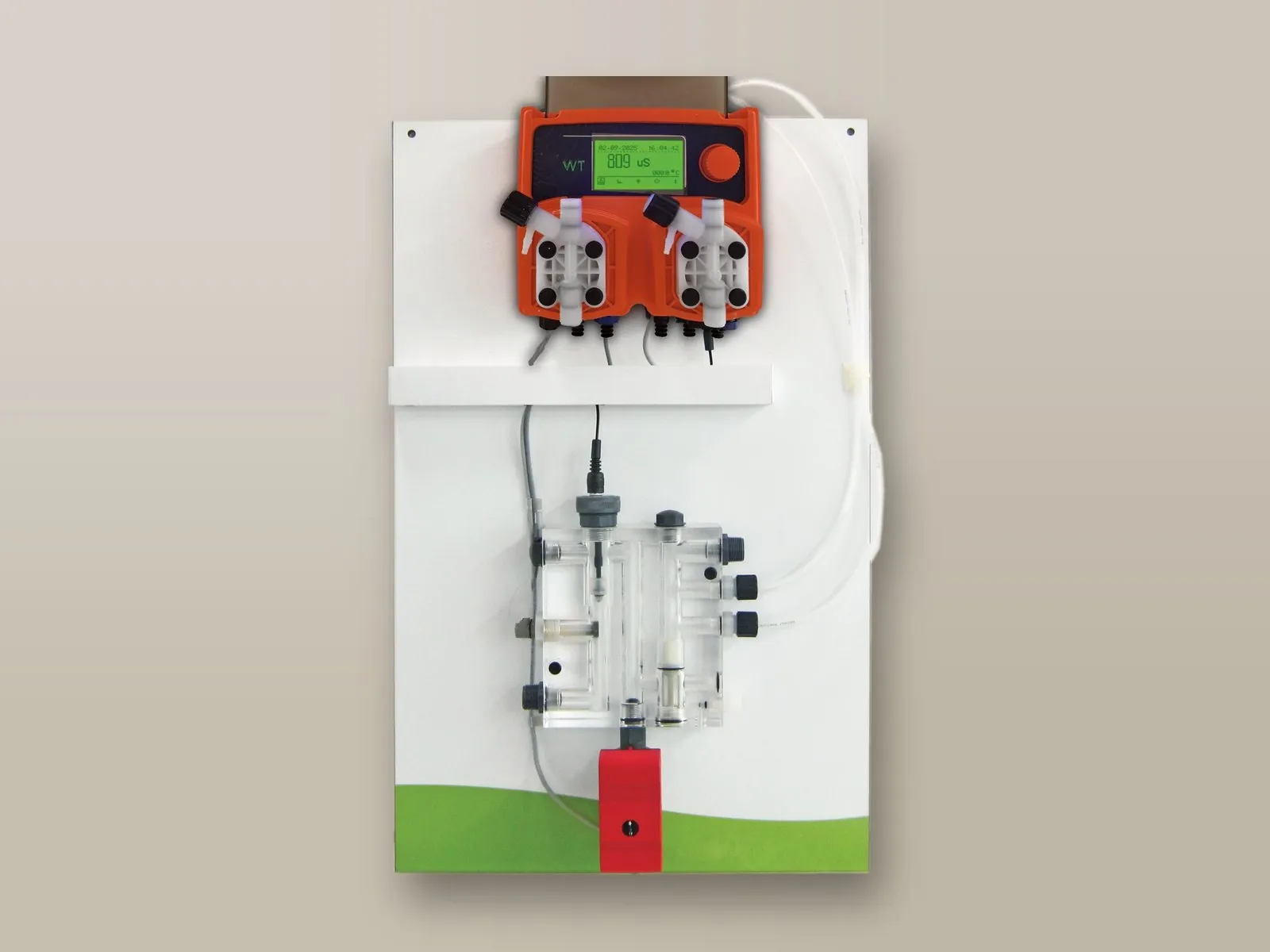

WT su pannello
La WT riunisce strumento e due pompe in un unico apparecchio. È fornita su pannello con il porta sonde e la valvola motorizzata di spurgo.
WT su pannello
Misura la conducibilità, comanda lo spurgo e dosa antincrostante e biocida con due pompe integrate, peristaltiche o elettromagnetiche.
Vantaggi
- Strumento e due pompe in un unico apparecchio: ingombri e collegamenti ridotti.
- Antincrostante proporzionale al reintegro o allo scarico, biocida su programma con pre-scarico e lock-out.
- Display a colori, Bluetooth, Wi-Fi e Modbus RTU.
Limiti
- Due pompe: antincrostante e un biocida, oppure due biocidi senza antincrostante.
- Solo conducibilità: niente pH né misura del biocida.
- Portate limitate a quelle delle pompe integrate.
Composizione WT

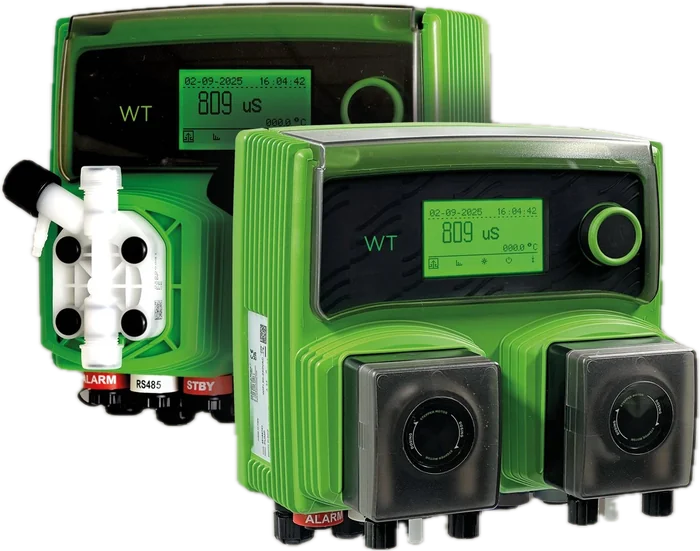

Pompa WT
Strumento con due pompe integrate, peristaltiche o elettromagnetiche: misura la conducibilità, comanda lo spurgo e dosa antincrostante e biocida.
Pompa WT →Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →
Fuori produzione
WTC: sostituito dalla WT

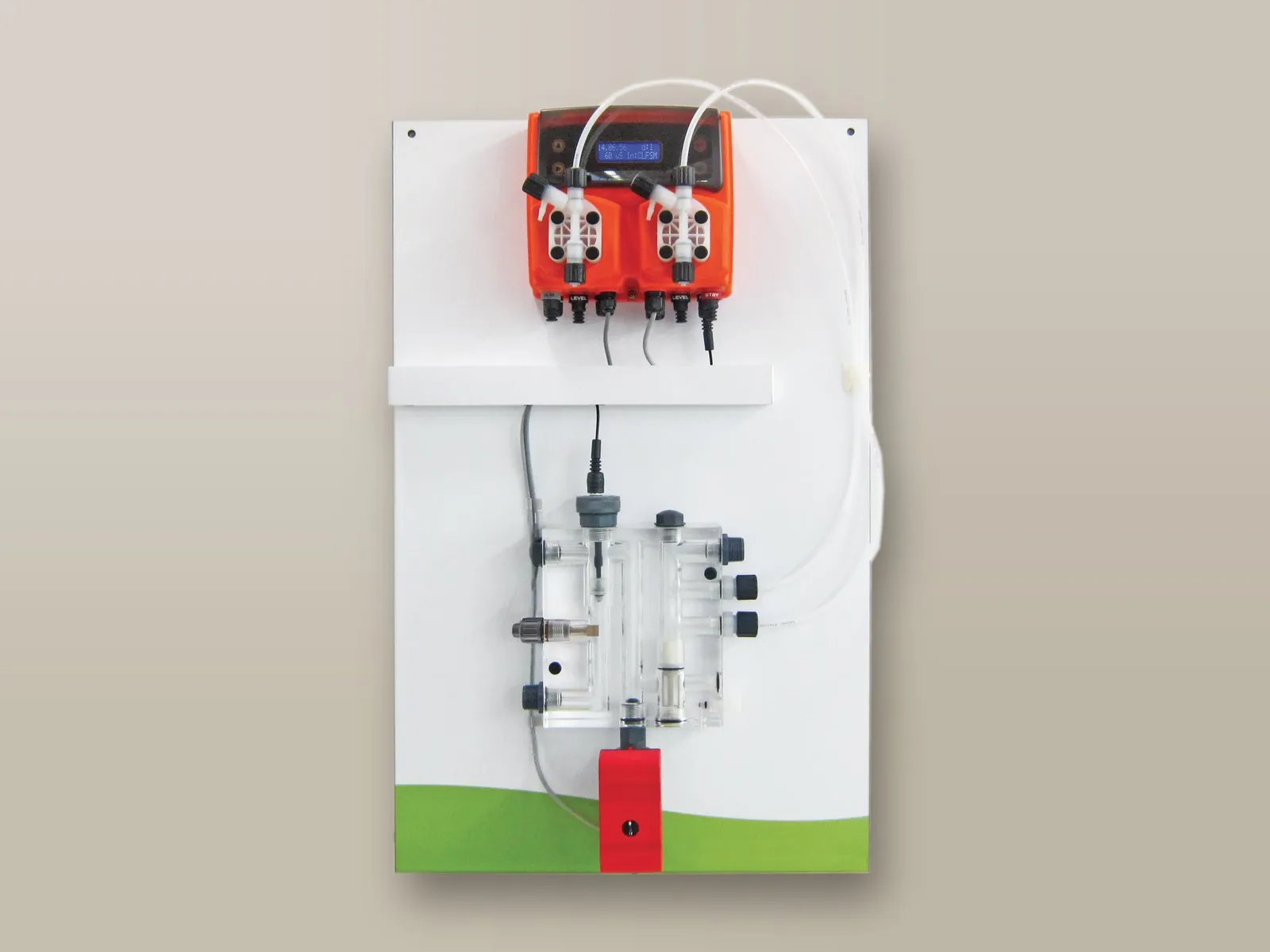

WTC (fuori produzione)
Il sistema WTC è sostituito dalla WT, che ne riprende le funzioni in un unico apparecchio. Il WTC offriva conducibilità con compensazione della temperatura (sonda induttiva 0,3 – 10 mS), scarico automatico da set point con timer di sicurezza, pompe integrate per antincrostante e biocida, antincrostante proporzionale al reintegro, telecontrollo.
Quadro sinottico
Confronto tra i sistemi
| Funzione | Centurio Tower | MTOWER PLUS | MTOWER 2CH | MTOWER 1CH | WT |
|---|---|---|---|---|---|
| Funzioni | |||||
| Spurgo da conducibilità | ● | ● | ● | ● | ● |
| Reintegro e spurgo misurati | ● | ● | ● | ● | – |
| Antincrostante proporzionale al reintegro | ● | ● | ● | ● | ● |
| Due biocidi alternati | ● | ● | ● | ● | – |
| Pre-biocidi (attivatori) | ● | ● | ● | ● | – |
| Pre-scarico (pre-bleed) | ● | ● | ● | ● | ● |
| Lock-out dello scarico | ● | ● | ● | ● | ● |
| Regolazione del pH | ● | ● | ● | – | – |
| Biocida a misura (Redox o cloro) | ● | ● | ● | – | – |
| Tracciante | ● | – | – | – | – |
| Corrosione e torbidità | ● | – | – | – | – |
| Due pompe integrate | – | – | – | – | ● |
| Schermo touch, fino a 10 parametri | ● | – | – | – | – |
| Biocida programmato o proporzionale | – | – | – | – | ● |
| Controllo di flusso | ● | ● | ● | ● | ● |
Configuratore
Quale sistema per la vostra torre
I prodotti da gestire determinano il sistema; per l’MTOWER le misure oltre la conducibilità determinano il modello.
Rispondete alle domande: il sistema consigliato compare qui sotto.
Sistema consigliatoWT su pannello
Spurgo, antincrostante proporzionale al reintegro e biocida su programma, con le pompe integrate.
Composizione
Pompa WT
Strumento con due pompe integrate, peristaltiche o elettromagnetiche: misura la conducibilità, comanda lo spurgo e dosa antincrostante e biocida.
Pompa WT →Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →Sistema consigliatoMTOWER 1CH su pannello
Spurgo, antincrostante, due biocidi alternati e due attivatori, con reintegro e scarico misurati.
Composizione

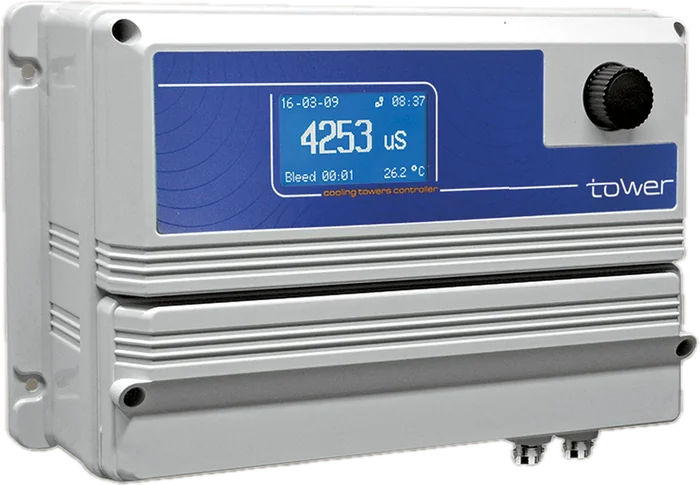

MTOWER 1CH
Conducibilità e temperatura: spurgo, antincrostante, due biocidi e due attivatori.
MTOWER 1CH →Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →Pompe dosatrici
Antincrostante, biodisperdente, biocidi e attivatori, comandati dallo strumento.
Pompe dosatrici →Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →Sistema consigliatoMTOWER 2CH su pannello
Le funzioni dell’MTOWER 1CH, più la regolazione del pH oppure il biocida in funzione della misura Redox o del cloro.
Composizione

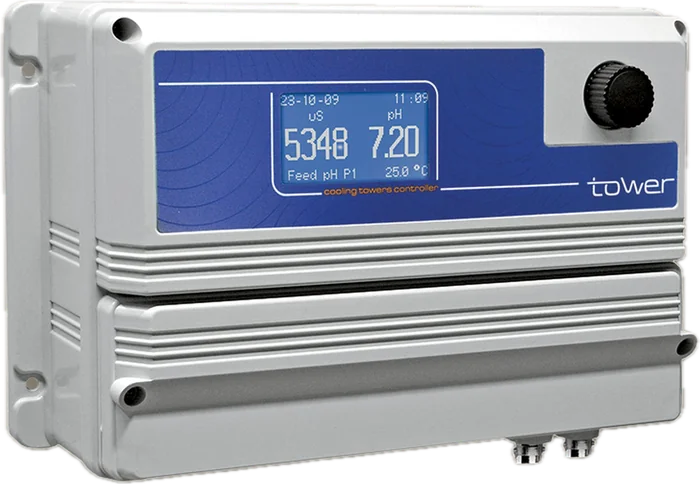

MTOWER 2CH
Conducibilità più pH (CD pH), Redox (CD Rh) oppure cloro o un altro biocida (CD CL).
MTOWER 2CH →Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →Sonda del secondo parametro
Secondo la versione: elettrodo pH, elettrodo Redox o cella amperometrica del biocida.
Elettrodi pH →Pompe dosatrici
Antincrostante, biodisperdente, biocidi e attivatori, comandati dallo strumento.
Pompe dosatrici →Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →Sistema consigliatoMTOWER PLUS su pannello
Le funzioni dell’MTOWER 1CH, più la regolazione del pH e il biocida in funzione della misura del cloro o del Redox.
Composizione
MTOWER PLUS
Conducibilità, pH e cloro (CD pH CL) oppure conducibilità, pH e Redox (CD pH Rh).
MTOWER PLUS →Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →Elettrodo pH
0 – 14 pH, con compensazione della temperatura.
Elettrodi pH →Cella del cloro o elettrodo Redox
Cella amperometrica per il biocida ossidante oppure elettrodo Redox ±999 mV.
Celle SCL →Pompe dosatrici
Antincrostante, biodisperdente, biocidi e attivatori, comandati dallo strumento.
Pompe dosatrici →Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →Sistema consigliatoCenturio Tower su pannello
Fino a 10 parametri: oltre a spurgo, antincrostante e biocidi, la misura di tracciante, corrosione e torbidità verifica l’efficacia del trattamento.
Composizione
Centurio Tower
Strumento multiparametro con schermo touch: fino a 10 parametri, contatori di reintegro e spurgo, biocidi programmati o a misura.
Centurio Tower →Manifold con valvola di spurgo
Porta sonde per le torri evaporative: campionamento dell’acqua, iniezione dei prodotti e spurgo tramite valvola motorizzata.
Manifold →Sonde conduttive
Sonde a elettrodi per la conducibilità dell’acqua della torre, con compensazione della temperatura.
Sonde conduttive →Sonde induttive
Esenti da polarizzazione e poco sensibili allo sporcamento, misurano anche in assenza di flusso.
Sonde induttive →Cella amperometrica chiusa
Cella SCL con membrana selettiva: misura il cloro libero compensando pH e temperatura.
Celle SCL →Sonda di corrosione
E-CORR: velocità di corrosione da 0,001 a 10 MPY, gestita dal Centurio Tower.
Corrosione →Tracciante
Fluorimetro ETRC2, 0 – 300 ppb: concentrazione effettiva dell’antincrostante in acqua.
Traccianti →Pompe dosatrici
Antincrostante, biodisperdente, biocidi e attivatori, comandati dallo strumento.
Pompe dosatrici →Contatori di reintegro e spurgo
Misurano l’acqua immessa e scaricata; il contatore del reintegro comanda il dosaggio dell’antincrostante.
Contatori →
Trattamento
Funzioni di trattamento
Funzioni comuni ai sistemi per torri evaporative; il numero di funzioni gestite varia da modello a modello (si veda il confronto).
Spurgo (blow-down)
Al raggiungimento della conducibilità impostata si apre la valvola di scarico, che rimane aperta per un tempo prestabilito o fino al ritorno a una conducibilità inferiore. Sono impostabili il set point, il ritardo di apertura, la banda morta e il timeout, tempo massimo di apertura oltre il quale lo scarico si chiude e interviene l’allarme; lo spurgo può essere comandato anche manualmente.
Antincrostante
Prodotto con funzione antincrostante e di inibitore di corrosione: le formulazioni per torri riuniscono in genere i due principi attivi, che contrastano la formazione di incrostazioni e proteggono i metalli, preservando tubazioni e superfici di scambio. Viene dosato in proporzione all’acqua reintegrata, misurata dal contatore lancia impulsi.
Due biocidi alternati
Due pompe dosano due biocidi differenti, ad esempio un ossidante e un non ossidante, per evitare che i microrganismi si adattino a un singolo prodotto (il rischio riguarda soprattutto i non ossidanti); due ulteriori uscite dosano i pre-biocidi, generalmente attivatori del successivo dosaggio di biocida.
Biocida in continuo
Con una cella amperometrica per cloro libero o biossido di cloro, oppure con una sonda Redox, il biocida è dosato in continuo in funzione della misura: funzione avanzata di MTOWER 2CH, MTOWER PLUS e Centurio Tower.
Pre-scarico e lock-out
Il ciclo del biocida segue l’ordine pre-scarico, pre-biocida, biocida, lock-out. Il pre-bleed scarica l’acqua a tempo o fino a una conducibilità impostata, con il timeout dello spurgo; al termine del biocida la valvola di scarico resta bloccata per il tempo impostato (lock-out), così il prodotto non viene scaricato.
Biodisperdente
Miscela di tensioattivi che rimuove il biofilm dalle superfici di scambio termico, favorisce la penetrazione dei biocidi nel materiale organico depositato e ripristina l’efficienza dello scambio.
pH
Nelle torri a pH controllato si misura il pH e si dosano gli acidi; la misura può essere ridondata con una seconda sonda di verifica.
Reintegro misurato
Un contatore lancia impulsi sulla tubazione di reintegro misura e registra il volume d’acqua immesso nel circuito; un secondo contatore sullo scarico misura il volume scaricato.
Contatori →Controllo di flusso
Il sensore di flusso sospende i dosaggi a pompa di circolazione ferma, evitando l’accumulo di prodotto nel porta sonde.
Allarmi
Assenza di flusso, livello dei prodotti, tempo massimo di spurgo, sonde guaste e letture fuori scala, con uscita di allarme e avviso a distanza.
Programmi
Programmazione di antincrostante e biocidi
Modalità disponibili su MTOWER e Centurio Tower; la WT dosa l’antincrostante a contatore, a ppm costanti, a percentuale di tempo o a percentuale dello scarico, e il biocida a programma settimanale o giornaliero.
Antincrostante: Feed & Bleed
La pompa dell’antincrostante funziona per l’intera durata dell’apertura dello scarico.
Antincrostante: Feed & % Bleed
Al termine dello scarico la pompa dosa per una percentuale della sua durata: con 10 minuti di scarico al 50%, 5 minuti di dosaggio.
Antincrostante: Feed & % Time
La pompa funziona per una percentuale di un tempo di ciclo: con un ciclo di 1 ora al 50% dosa per 30 minuti.
Antincrostante: contatore a tempo
Al raggiungimento di un numero prefissato di impulsi del contatore la pompa dosa per un tempo impostato, ad esempio 30 minuti ogni 50 impulsi.
Antincrostante: ppm costanti
Si impostano i litri per impulso del contatore, i ppm da mantenere, la concentrazione del prodotto e il volume di ciascuna iniezione; lo strumento calcola il dosaggio.
Biocidi: settimanale o giornaliero
Ciascun biocida dispone di un programma dedicato, su ciclo di 4 settimane o giornaliero, con pre-scarico, attivatore, lock-out ed eventuale avvio della pompa di circolazione; con una sonda dedicata il biocida può essere dosato anche in funzione della misura.
Reintegro
Acqua nuova immessa nel circuito per compensare evaporazione, spurgo e trascinamento.
Cicli di concentrazione
Rapporto tra la conducibilità del circuito e quella del reintegro: indica quante volte i sali sono concentrati.
Set point e banda morta
Lo scarico si apre sopra il set point e si chiude solo quando la conducibilità scende sotto il set point meno la banda morta.
Ritardo e timeout
Il ritardo evita aperture dovute a disturbi momentanei; il timeout chiude lo scarico e dà l’allarme se resta aperto troppo a lungo.
Pre-scarico (pre-bleed)
Scarico eseguito prima del biocida, a tempo o fino a una conducibilità inferiore, perché durante il dosaggio e il lock-out lo scarico resta bloccato.
Lock-out
Blocco temporizzato dello scarico dopo il dosaggio del biocida, che resta nel circuito per il tempo di contatto necessario.
Pre-biocida e biodisperdente
Il pre-biocida si dosa prima del biocida ed è generalmente un attivatore del suo dosaggio; il biodisperdente scioglie il biofilm e lo espone all’azione dei biocidi.
Tracciante e MPY
Il tracciante, misurato in ppb, indica la concentrazione dell’antincrostante; gli MPY esprimono la velocità di corrosione (1 MPY = 0,0254 mm/anno).
Dati tecnici
Dati tecnici degli strumenti
| WT | MTOWER 1CH | MTOWER 2CH | MTOWER PLUS | Centurio Tower | |
|---|---|---|---|---|---|
| Parametri | Conducibilità | Conducibilità | Conducibilità + pH, Redox o cloro | Conducibilità + pH + cloro o Redox | Fino a 10 |
| Conducibilità conduttiva | 0 – 10 mS (ECDCCPT) | 0 – 300 µS … 0 – 300 mS | 0 – 300 µS … 0 – 300 mS | 0 – 300 µS … 0 – 300 mS | 0,1 µS … 1 S secondo la costante |
| Conducibilità induttiva | 0 – 3 o 0 – 30 mS (ECDINDPT), 0 – 10 mS (ECDSINDPT) | 0 – 3, 30 o 300 mS | 0 – 3, 30 o 300 mS | 0 – 3, 30 o 300 mS | 0,1 – 3 … 0,3 – 300 mS |
| pH | – | – | 0 – 14 | 0 – 14 | 0 – 14 |
| Redox | – | – | ±999 mV | ±999 mV | ±999 mV |
| Cloro e altri biocidi | – | – | Secondo la cella | Secondo la cella | Secondo la cella |
| Tracciante | – | – | – | – | 0 – 300 ppb |
| Corrosione e torbidità | – | – | – | – | 0,001 – 10 MPY; fino a 4.000 NTU |
| Ingressi | 2 livelli, contatore, flusso, stand-by | 5 livelli, 2 contatori, flusso, temperatura, stand-by | 6 livelli, 2 contatori, flusso, temperatura, stand-by | 6 livelli, 2 contatori, flusso, temperatura, stand-by | 8 livelli, 2 contatori, flusso, sonda RS485, 6 canali |
| Uscite | 2 pompe integrate, spurgo, allarme, Modbus RTU | 2 proporzionali (inibitore e biodisperdente); uscita mA a richiesta | 2 proporzionali nella versione CD pH (inibitore e pH); uscita mA a richiesta | 3 proporzionali (inibitore, pH e cloro o Redox); uscita mA a richiesta | 8 proporzionali, 6 ON/OFF, 2 a contatto libero, 6 in corrente, allarme |
| Allarmi | Flusso, livelli, timer di sicurezza dello spurgo | Flusso, 2 livelli, timeout spurgo | Flusso, 2 livelli, timeout spurgo | Flusso, 3 livelli, timeout spurgo | Sonde, livelli, dosaggio, spurgo, flusso, fuori scala |
Tutti gli strumenti compensano le misure in temperatura. MTOWER: comunicazione optional, una a scelta tra USB, Ethernet, 4G, Wi-Fi e Modbus, e uscita 4/20 mA optional; Centurio Tower: Ethernet, Wi-Fi, Modbus RTU, Modbus TCP/IP e uscite in corrente di serie, 4G a richiesta, dati su USB. WT: Bluetooth, Wi-Fi e Modbus; portate delle pompe nella pagina della pompa. Le sonde si ordinano a parte.
Pannelli

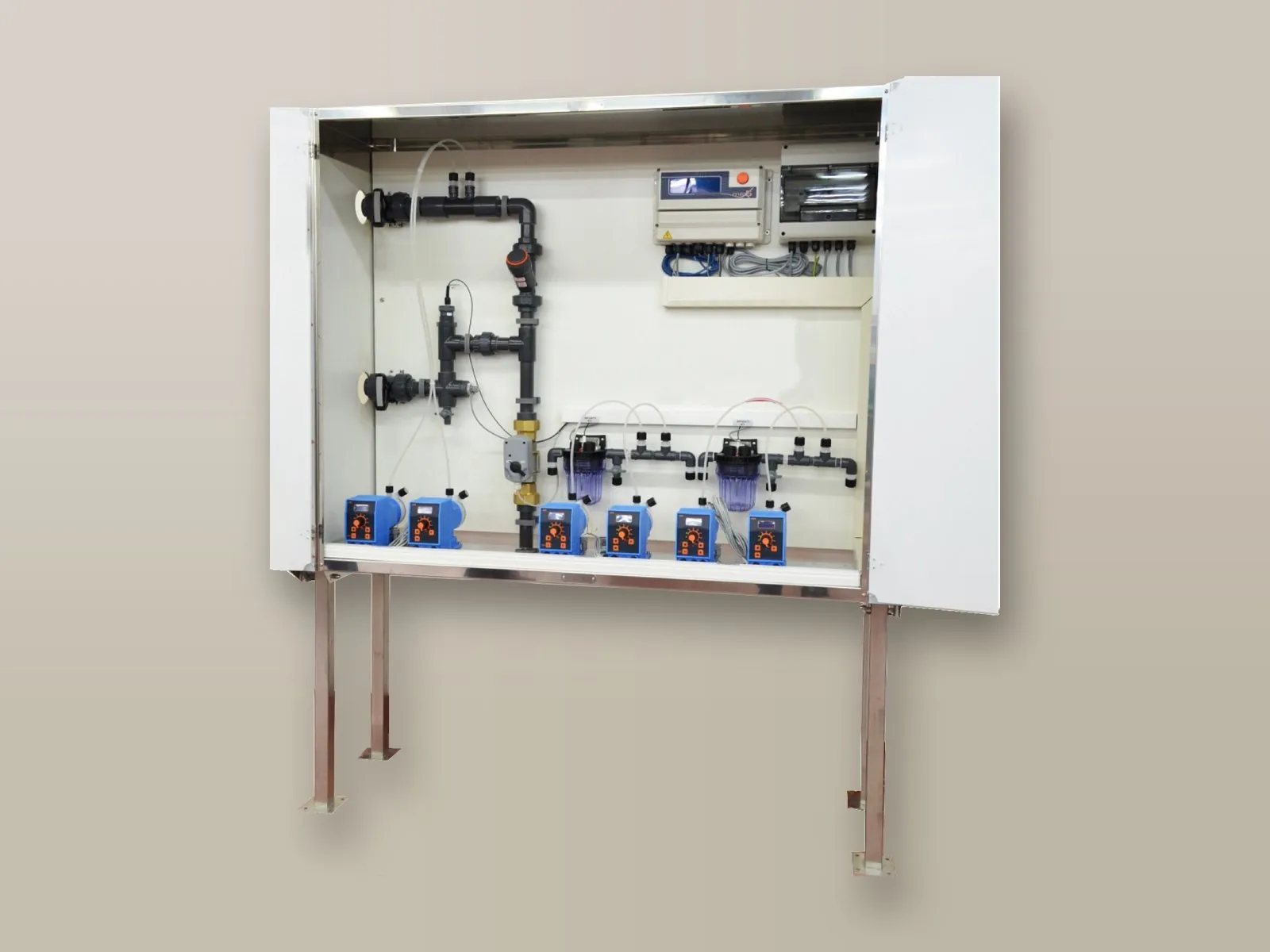

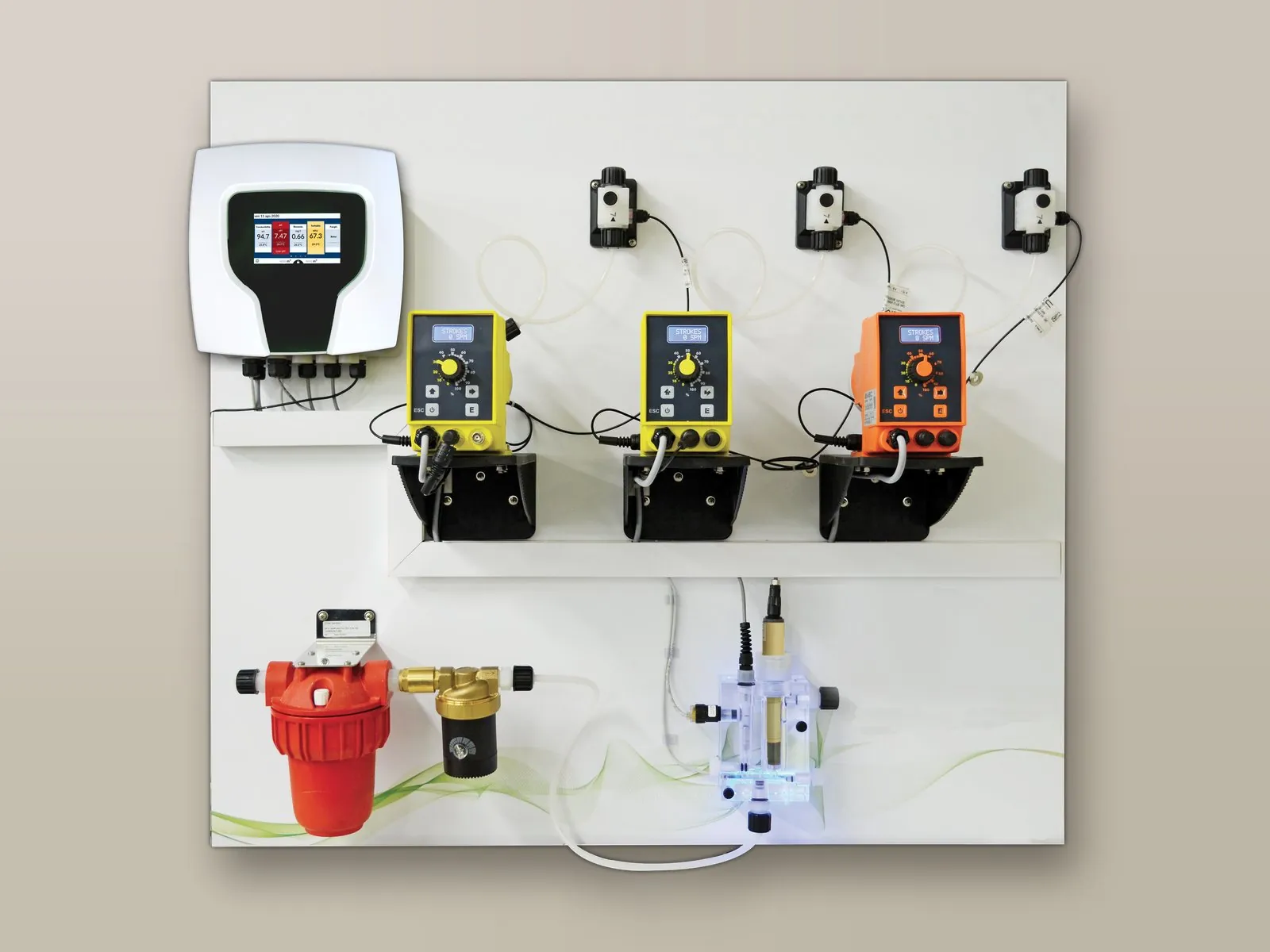

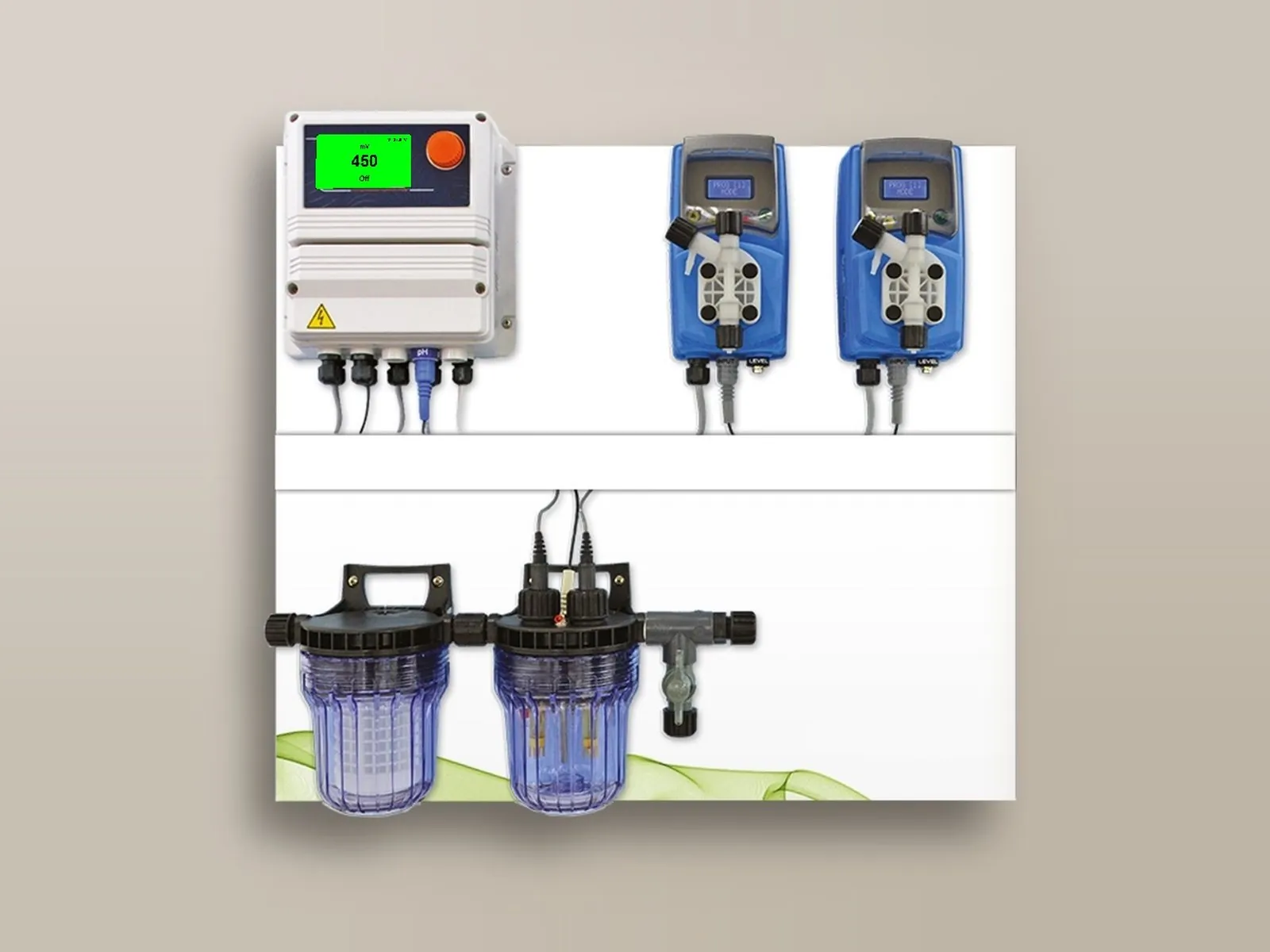

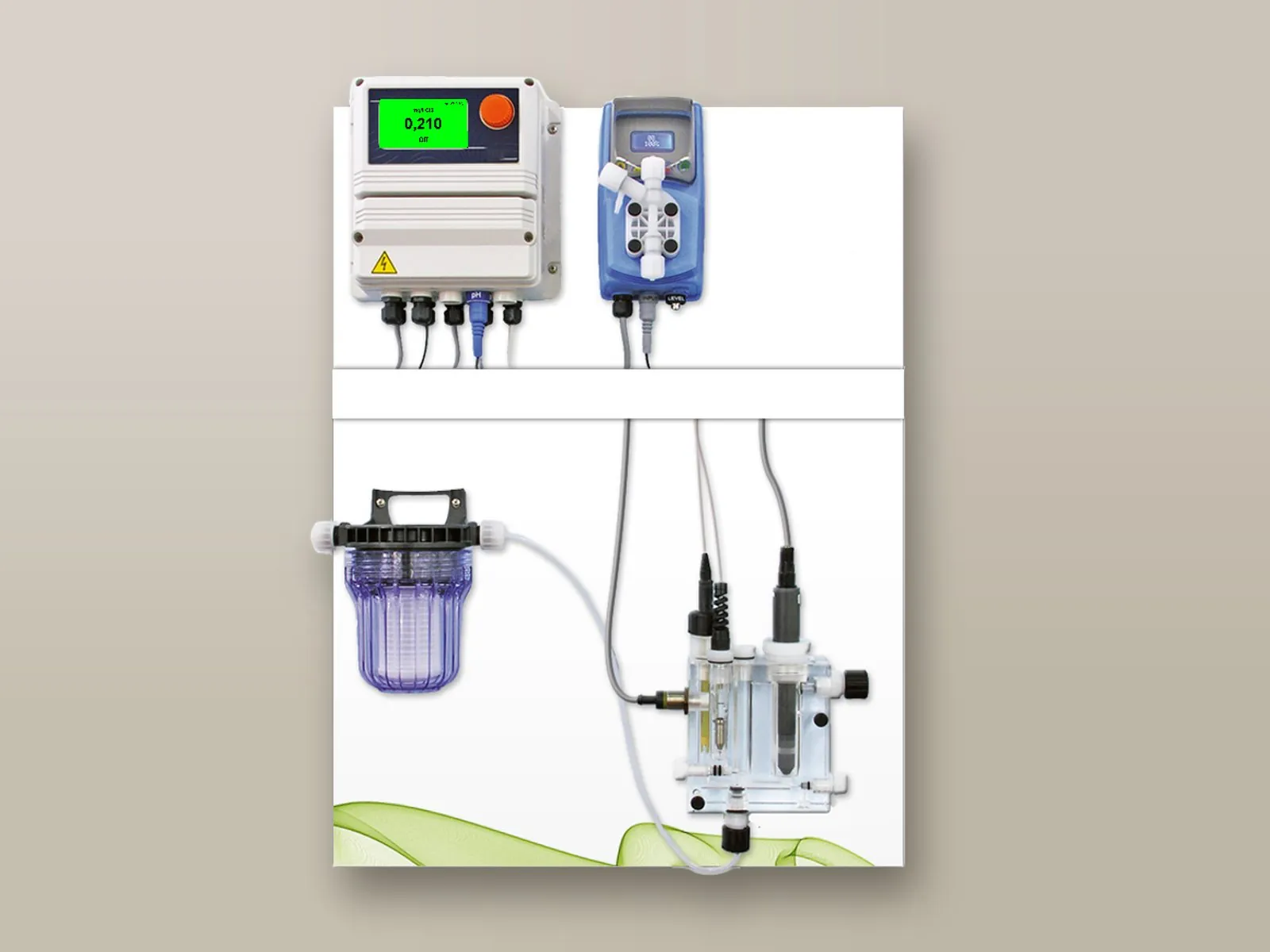

Pannelli preassemblati, box e skid
Strumento, sonde, pompe, valvola di spurgo e contatori vengono forniti montati e cablati, pronti per l’allacciamento: la gestione è centralizzata in un unico punto e gli operatori non vengono a contatto con i prodotti chimici.
Soluzioni base
MTOWER (o Centurio Tower) su pannello per la gestione della valvola di spurgo, la misura e il dosaggio, con misura del reintegro e dello spurgo; anche con 2 pompe dosatrici, manifold e valvola di spurgo da 1". Versioni conducibilità, pH, Redox o pH e Redox, con sonda conduttiva o induttiva.
Soluzioni intermedie
Fino a 3 misure di conducibilità e 3 spurghi (estendibili a 6) con 4 pompe: una per l’antincrostante sul reintegro e tre per i biocidi. Oppure tre misure (conducibilità, pH e Redox) con tubazione per la misura, spurgo da 1 1/4" e 4 punti di iniezione.
Soluzioni avanzate
Centurio Tower con fino a 6 misure (conducibilità, pH, Redox, tracciante, corrosione e torbidità), contalitri e valvola sul pannello, spurgo da 1 1/4", 4 pompe; pannelli separati per la torbidità e per la doppia o tripla corrosione. Configurazione modulare: sonde, valvole e pompe possono essere aggiunte o rimosse.
Box e skid su misura
Skid in acciaio inox o in plastica, box con schermo di protezione o finestra, quadri elettrici per l’intero sistema: collegamenti elettrici e tubazioni predisposti per l’installazione.
Skid →È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo, logo e quadro elettrico personalizzati.
Sonde
Sonde di misura
Le sonde si installano nel porta sonde a deflusso o nel manifold del pannello, sull’acqua di ricircolo.
Conducibilità conduttiva
Varie scale di misura, da 0 – 300 µS a 0 – 300 mS, con compensazione della temperatura.
Sonde ECD →
Conducibilità induttiva
Esente da polarizzazione e poco sensibile allo sporcamento: 0 – 3, 0 – 30 o 0 – 300 mS, anche in assenza di flusso.
Sonde induttive →
pH
0 – 14 pH, con compensazione della temperatura.
Elettrodi pH →
Redox
±999 mV: rileva l’azione dei biocidi ossidanti.
Elettrodi Redox →
Cloro e altri biocidi
Celle amperometriche per cloro libero, totale e combinato, bromo, biossido di cloro, perossido di idrogeno, ozono e acido peracetico.
Celle SCL →
Tracciante
Fluorimetro ETRC2: 0 – 300 ppb, per la determinazione della concentrazione di antincrostante nell’acqua.
Traccianti →
Torbidità
ETORB2 autopulente, fino a 4.000 NTU.
Torbidità →
Corrosione
E-CORR: velocità di corrosione da 0,001 a 10 MPY.
Corrosione →
Dati tecnici
Scheda tecnica delle sonde
Sonde conduttive – ECDC
Corpo in PVDF, elettrodi in grafite.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | – |
| ECDCC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCPT/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | PT100 |
| ECDC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | – |
| ECDCC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCPT/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | PT100 |
| ECDCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | – |
| ECDCCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCIMPT/1 | Immersione | G1/2" | 0 – 20 mS | 1 | PT100 |
| ECDCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | – |
| ECDCCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCIMPT/10 | Immersione | G1/2" | 0 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
Sonde conduttive – ECDI
Corpo in PVDF, elettrodi in acciaio inox.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDI/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | – |
| ECDIC/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPT/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | PT100 |
| ECDI/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | – |
| ECDIC/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPT/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | PT100 |
| ECDIIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | – |
| ECDICIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPTIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | PT100 |
| ECDIIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | – |
| ECDIIM/02 | Immersione | G1/2" | 0 – 500 µS | 0,2 | – |
| ECDICIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPTIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
Sonde conduttive – ECDHL
Corpo in epoxy, elettrodi in platino, diametro 12 mm.
| Modello | Montaggio | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|
| ECDHL/1 | In linea / by-pass | 0,2 – 20 mS | 1 | – |
| ECDHLC/1 | In linea / by-pass | 0,2 – 20 mS | 1 | NTC 10K |
| ECDHLCPT/1 | In linea / by-pass | 0,2 – 20 mS | 1 | PT100 |
| ECDHL/01 | In linea / by-pass | 0 – 200 µS | 0,1 | – |
| ECDHLC/01 | In linea / by-pass | 0 – 200 µS | 0,1 | NTC 10K |
| ECDHLCPT/01 | In linea / by-pass | 0 – 200 µS | 0,1 | PT100 |
| ECDHL/10 | In linea / by-pass | 20 – 200 mS | 10 | – |
| ECDHLC/10 | In linea / by-pass | 20 – 200 mS | 10 | NTC 10K |
| ECDHLCPT/10 | In linea / by-pass | 20 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 70 °C, pressione di lavoro 7 bar.
Sonde conduttive – EICDC
Corpo ed elettrodi in acciaio inox, attacco R3/4", montaggio in linea o in by-pass.
| Modello | Scala | Fattore K | Compensazione temperatura | Temperatura di lavoro |
|---|---|---|---|---|
| EICDC/1 | 0 – 20 mS | 1 | NTC 10K | 1 – 130 °C |
| EICDCPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 130 °C |
| EICDC/01 | 0 – 200 µS | 0,1 | NTC 10K | 1 – 130 °C |
| EICDCPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 130 °C |
| EICDC/001 | 0 – 20 µS | 0,01 | NTC 10K | 1 – 130 °C |
| EICDCPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 130 °C |
| EICDCHPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 200 °C |
| EICDCHPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 200 °C |
| EICDCHPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 200 °C |
Pressione di lavoro 15 bar.
Sonde induttive
| ECDINDPT | ECDSINDPT | |
|---|---|---|
| Scala di lettura | 0,3 – 3 mS 0,3 – 30 mS 0,3 – 300 mS | 0,3 – 10 mS |
| Sistema di misura | Induttivo | Induttivo |
| Corpo | PEEK | PEEK |
| Montaggio | In linea / by-pass / immersione | In linea / by-pass / immersione |
| Compensazione temperatura | PT100 | PT100 |
| Temperatura di lavoro | 1 – 85 °C (100 °C in misura temporanea) | 1 – 85 °C (100 °C in misura temporanea) |
| Pressione di lavoro | 8 bar | 8 bar |
Elettrodi pH
| Elettrodo | Pressione | Connessione | Corpo | Conducibilità minima | Giunzione | Temperatura | Cavo | Diametro | Note |
|---|---|---|---|---|---|---|---|---|---|
| EPHS | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 0,8 m | 12 mm | – |
| EPHM | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| EPHL | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 15 m | 12 mm | – |
| EPHSN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | – | 70 °C (80 °C) | 1 – 100 m | 12 mm | – |
| EPHMD/100 | 7 bar | BNC | Epoxy | 100 µS | Doppia | 100 °C | 4,5 m | 12 mm | – |
| EPHM/D | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| EPHM/D/SN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | – |
| EPHMD/LI | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 3 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Per acque a bassa conducibilità |
| EPHSC | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Autopulente |
| EPHSC/SN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Autopulente |
| EPHM/HF | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Resistente ad acido fluoridrico 1% |
| EPHSN6 GK | 10 bar | SN6 | Vetro | 150 µS | – | −5 / 135 °C | 1 – 100 m | 12 mm | Alta temperatura |
Tutti i modelli: elettrodo combinato, scala 0 – 14 pH, risoluzione 0,01.
Elettrodi Redox
| Elettrodo | Scala | Pressione | Connessione | Corpo | Conducibilità minima | Giunzione | Temperatura | Cavo | Diametro | Note |
|---|---|---|---|---|---|---|---|---|---|---|
| ERhS | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 0,8 m | 12 mm | – |
| ERhM | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| ERhL | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 15 m | 12 mm | – |
| ERhHLB SN6 | ± 1.500 mV | 6 bar | SN6 e filettatura PG13,5 | Vetro | 100 µS | – | 80 °C | 10 m | 12 mm | Alta linearità e sensibilità, per basse concentrazioni di cloro |
| ERhSN6 | ± 1.000 mV | 7 bar | SN6 e filettatura PG13,5 | Epoxy | 100 µS | – | 100 °C | 1 – 100 m | 12 mm | – |
| ERhMD/100 | ± 1.000 mV | 7 bar | BNC | Epoxy | 100 µS | Doppia | 100 °C | 4,5 m | 12 mm | – |
| ERhM/D | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| ERhSC | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Autopulente |
| ERhSC/SN6 | ± 1.000 mV | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Autopulente |
Tutti i modelli: elettrodo combinato, risoluzione 1 mV.
Celle amperometriche chiuse – Cloro libero
| SCL3N/0,5 | SCL3N/2 | SCL3N/20 | SCL18/0,5 | SCL18/2 | SCL18/20 | SCL3S/20 | |
|---|---|---|---|---|---|---|---|
| Scala di lettura | 0 – 0,5 mg/l | 0 – 2 mg/l | 0 – 20 mg/l | 0 – 0,5 mg/l | 0 – 2 mg/l | 0 – 20 mg/l | 0 – 20 mg/l |
| Risoluzione | 0,001 | 0,001 | 0,01 | 0,001 | 0,001 | 0,01 | 0,01 |
| Cloro libero | Inorganico | Inorganico | Inorganico | Inorganico | Inorganico | Inorganico | Organico e inorganico |
| Acqua | Dolce | Dolce | Dolce | Dolce | Dolce | Dolce | Dolce o salata |
| Elettrodi | 2 | 2 | 2 | 3 | 3 | 3 | 2 |
| Membrana selettiva | Sì | Sì | Sì | No | No | No | Sì |
| Compensazione automatica | pH e temperatura | pH e temperatura | pH e temperatura | pH e temperatura | pH e temperatura | pH e temperatura | Temperatura |
| Autopulizia | – | – | – | Sì | Sì | Sì | – |
| pH di lavoro | 5 – 9,5 | 5 – 9,5 | 5 – 9,5 | 5 – 9 | 5 – 9 | 5 – 9 | 5,5 – 9,5 |
| Temperatura di lavoro | 1 – 40 °C | 1 – 40 °C | 1 – 40 °C | 5 – 70 °C | 5 – 70 °C | 5 – 70 °C | 5 – 45 °C |
| Pressione di lavoro | 1 bar | 1 bar | 1 bar | 8 bar | 8 bar | 8 bar | 1 bar |
| Flusso d’acqua | 30 l/h | 30 l/h | 30 l/h | 40 l/h | 40 l/h | 40 l/h | 30 l/h |
Celle amperometriche chiuse – Biossido di cloro
| SCL2/0,5 | SCL2/2 | SCL2/20 | SCL17/0,5 | SCL17/2 | SCL17/20 | |
|---|---|---|---|---|---|---|
| Scala di lettura | 0 – 0,5 mg/l | 0 – 2 mg/l | 0 – 20 mg/l | 0 – 0,5 mg/l | 0 – 2 mg/l | 0 – 20 mg/l |
| Risoluzione | 0,001 | 0,001 | 0,01 | 0,001 | 0,001 | 0,01 |
| Elettrodi | 2 | 2 | 2 | 3 | 3 | 3 |
| Membrana selettiva | Sì | Sì | Sì | No | No | No |
| Autopulizia | – | – | – | Sì | Sì | Sì |
| pH di lavoro | 1 – 6 | 1 – 6 | 1 – 6 | 5 – 9 | 5 – 9 | 5 – 9 |
| Temperatura di lavoro | 1 – 40 °C | 1 – 40 °C | 1 – 40 °C | 5 – 70 °C | 5 – 70 °C | 5 – 70 °C |
| Pressione di lavoro | 1 bar | 1 bar | 1 bar | 8 bar | 8 bar | 8 bar |
| Flusso d’acqua | 30 l/h | 30 l/h | 30 l/h | 40 l/h | 40 l/h | 40 l/h |
Compensazione automatica della temperatura su tutti i modelli.
Celle amperometriche chiuse – Altri ossidanti
| SCL8/2 | SCL8/20 | SBR/20 | SCL9 | SCL11/200 | SCL11/2000 | SCL10 | SCT | |
|---|---|---|---|---|---|---|---|---|
| Misura | Cloro totale | Cloro totale | Bromo | Perossido di idrogeno | Acido peracetico | Acido peracetico | Ozono | Cloriti |
| Scala di lettura | 0 – 2 mg/l | 0 – 20 mg/l | 0 – 20 mg/l | 0 – 200 mg/l | 0 – 200 mg/l | 0 – 2.000 mg/l | 0 – 20 mg/l | 0 – 2 mg/l |
| Risoluzione | 0,001 | 0,01 | 0,01 | 0,1 | 0,1 | 1 | 0,01 | 0,001 |
| pH di lavoro | 4 – 12 | 4 – 12 | 6,5 – 9,5 | 1 – 11 | 1 – 6 | 1 – 6 | 2 – 11 | 5,5 – 9,5 |
| Pressione di lavoro | 1 bar | 1 bar | 0,5 bar | 1 bar | 1 bar | 1 bar | 1 bar | 1 bar |
Tutti i modelli: 2 elettrodi, membrana selettiva, compensazione automatica della temperatura, temperatura di lavoro 1 – 40 °C, flusso d’acqua 30 l/h.
Sonda dei traccianti
| ETRC2 | |
|---|---|
| Scala di lettura | 0 – 300 ppb di PTSA |
| Errore | ± 1 ppb o 5% della lettura |
| Sensibilità | 1 ppb |
| Linearità | 0,99 r² |
| Fonte di segnale | LED |
| Rilevazione | Fotodiodo |
| Tempo di risposta | 5 secondi |
| Pressione del campione | 100 psi (circa 7 bar) |
| Temperatura del campione | 4 – 40 °C |
| Temperatura ambiente | 4 – 49 °C |
| Uscita | 4-20 mA e RS-485 Modbus RTU |
| Alimentazione | 24 VDC (± 2 V), 65 mA |
| Corpo | PVC |
Sonda di corrosione
| E-CORR COLD | E-CORR HOT | |
|---|---|---|
| Corrosione generale | 0,001 – 10 MPY | 0,001 – 995 MPY |
| Corrosione localizzata | indice 0 – 100 | indice 0 – 100 |
| Risoluzione | 0,001 MPY | 0,001 MPY o 1% della lettura |
| Compensazione conducibilità | 10 – 10.000 µS/cm | 10 – 50.000 µS/cm |
| Intervallo di lettura | 1, 2, 5 o 20 min | 3 – 1.440 min |
| Fattore di lega | 0 – 3 | 0 – 3 |
| Temperatura di lavoro | −10 / +50 °C | −10 / +240 °C |
| Pressione di lavoro | 7 bar | 34,5 bar |
| Alimentazione | 24 Vcc, 2 W | 24 Vcc, 2 W |
| Uscite | 2 × 4/20 mA (generale e localizzata), RS485 | 2 × 4/20 mA (generale e localizzata), RS485 Modbus |
| Installazione | In linea, attacco filettato NPT | In linea, attacco 3/4" NPT o BSP |
| Corpo | AISI 304 | Titanio e PEEK |
| Dimensioni | 281,5 mm, Ø 23 / 43 mm | 280 mm, Ø 52 mm |
| Peso | 687 g | 1.150 g |
| Cavo | 1,5 m, prolunghe disponibili | 1,5 m, prolunghe disponibili |
| Protezione | IP65 | IP68 |
Corrosione
Misura della corrosione
Verifica dell’effettiva protezione dell’impianto: in continuo mediante sonda, oppure nel lungo periodo mediante provini.
Sonda E-CORR
Metodo a resistenza di polarizzazione lineare, con compensazione automatica della conducibilità (10 – 10.000 µS/cm) e del rumore elettrochimico: 0,001 – 10 MPY, corrosione generica o specifica per acciaio, rame, inox 304, ottone e alluminio. Corpo in AISI 304, IP65. Gestita dal Centurio Tower.
Sonda di corrosione →
Provini estraibili
Rack con 4 porta provini estraibili senza attrezzi, tubazioni DN40 PN16, valvole di isolamento in ingresso e in uscita e valvola di scarico; 600 × 900 mm, fino a 40 °C.
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.

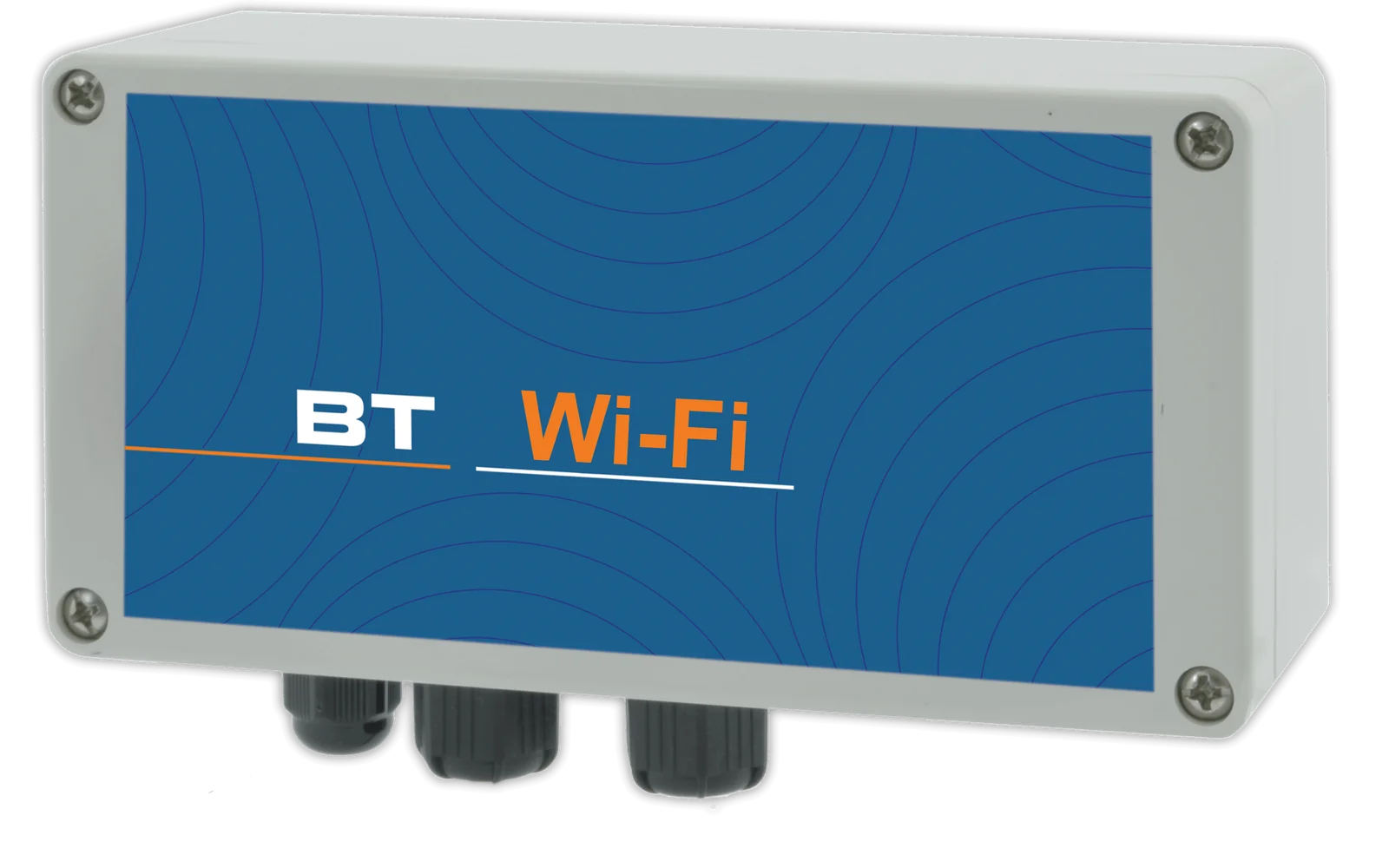

Wi-Fi
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.

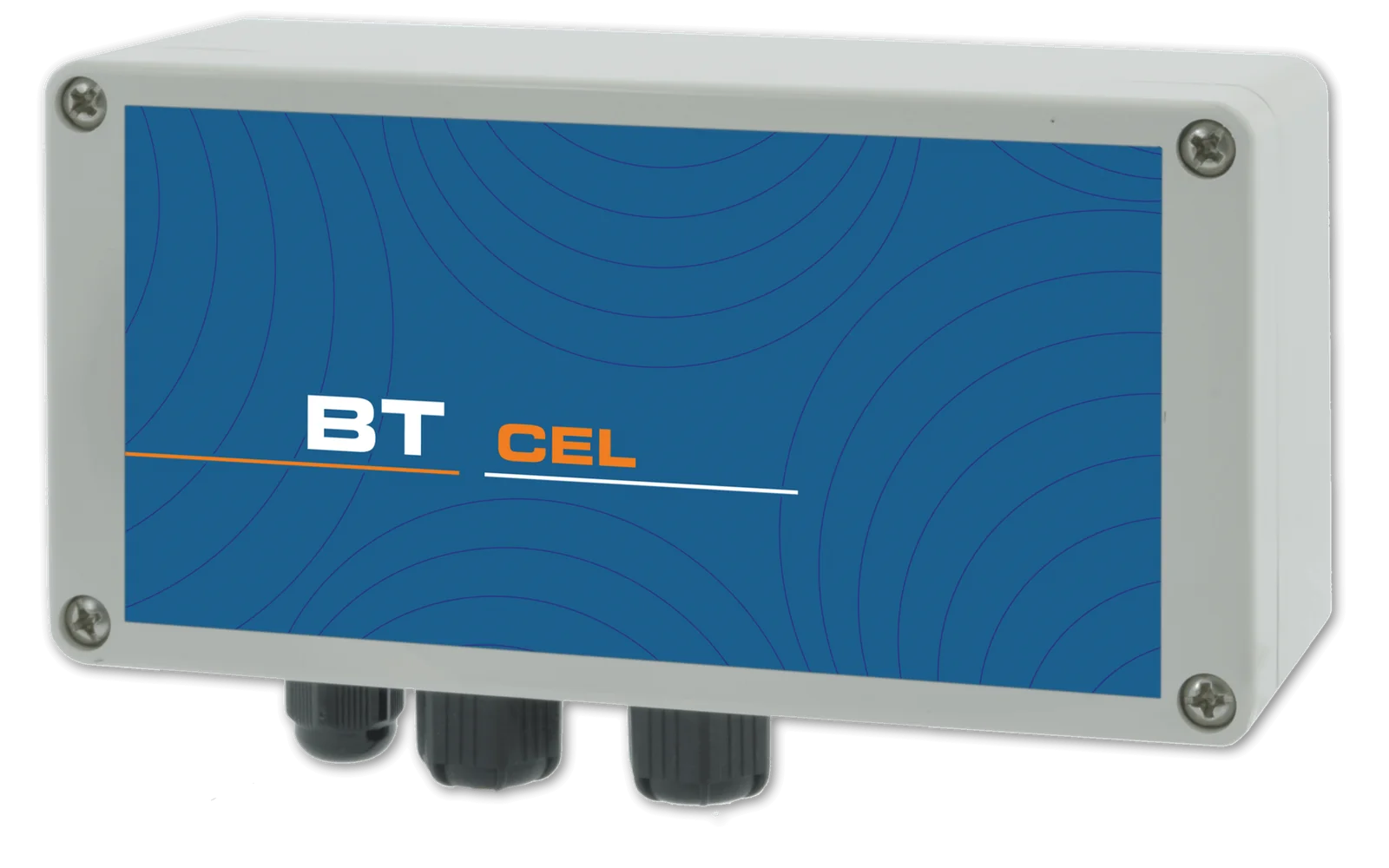

4G
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU
Integrazione nel vostro PLC tramite porta seriale.
Modbus TCP/IP
Integrazione nel vostro PLC o SCADA tramite rete Ethernet.
Uscita 0-4/20 mA
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.

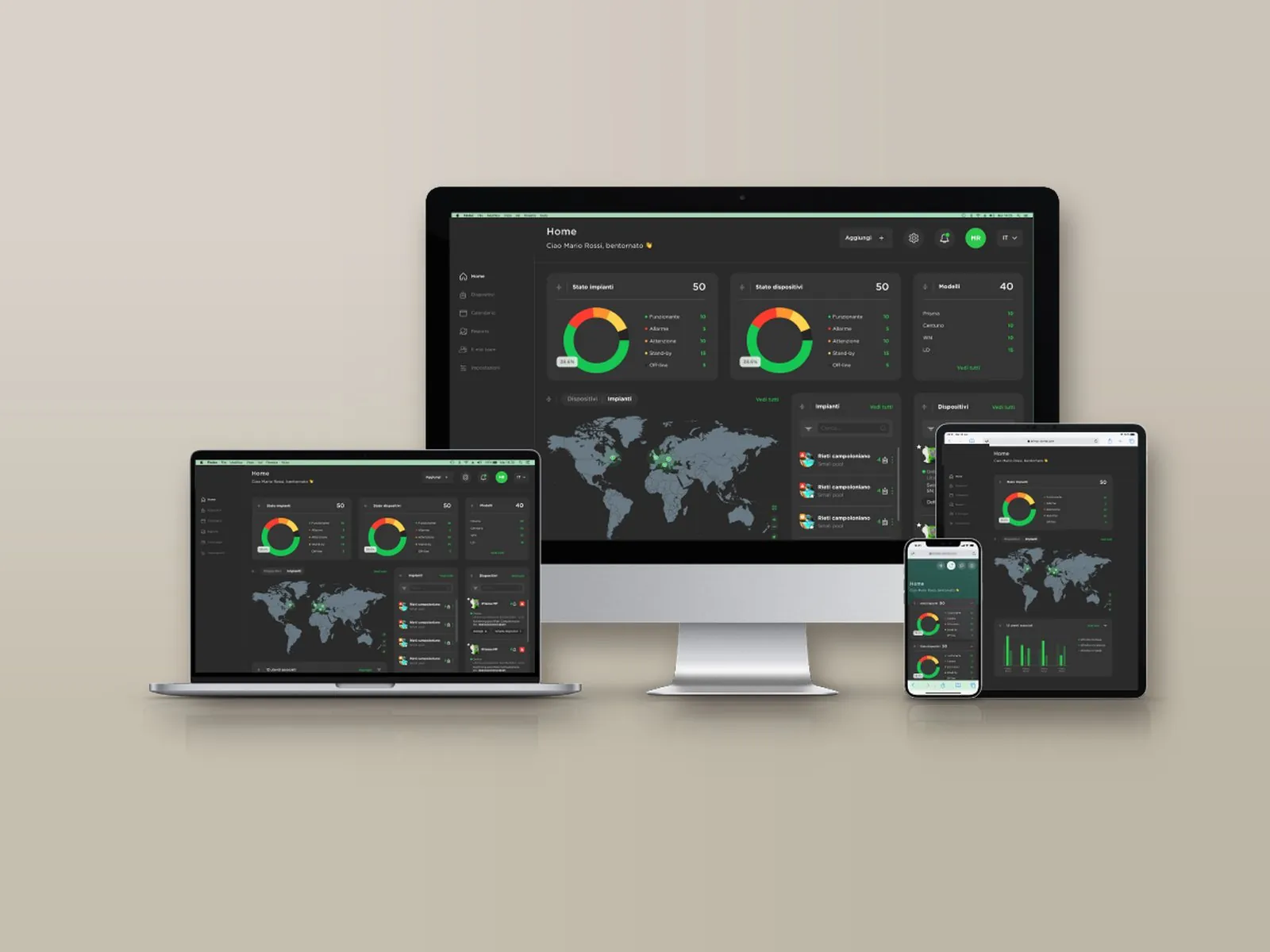

Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.

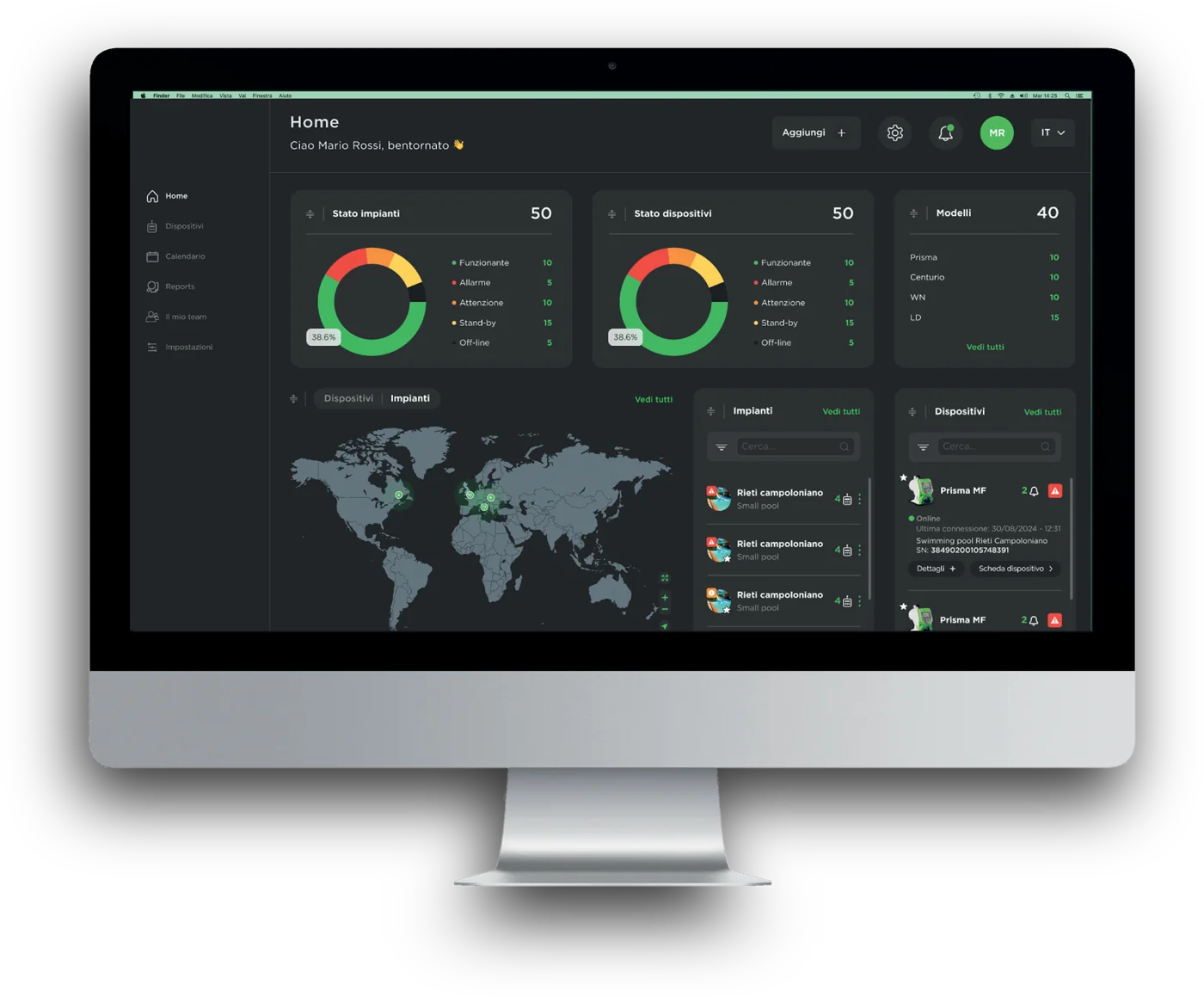

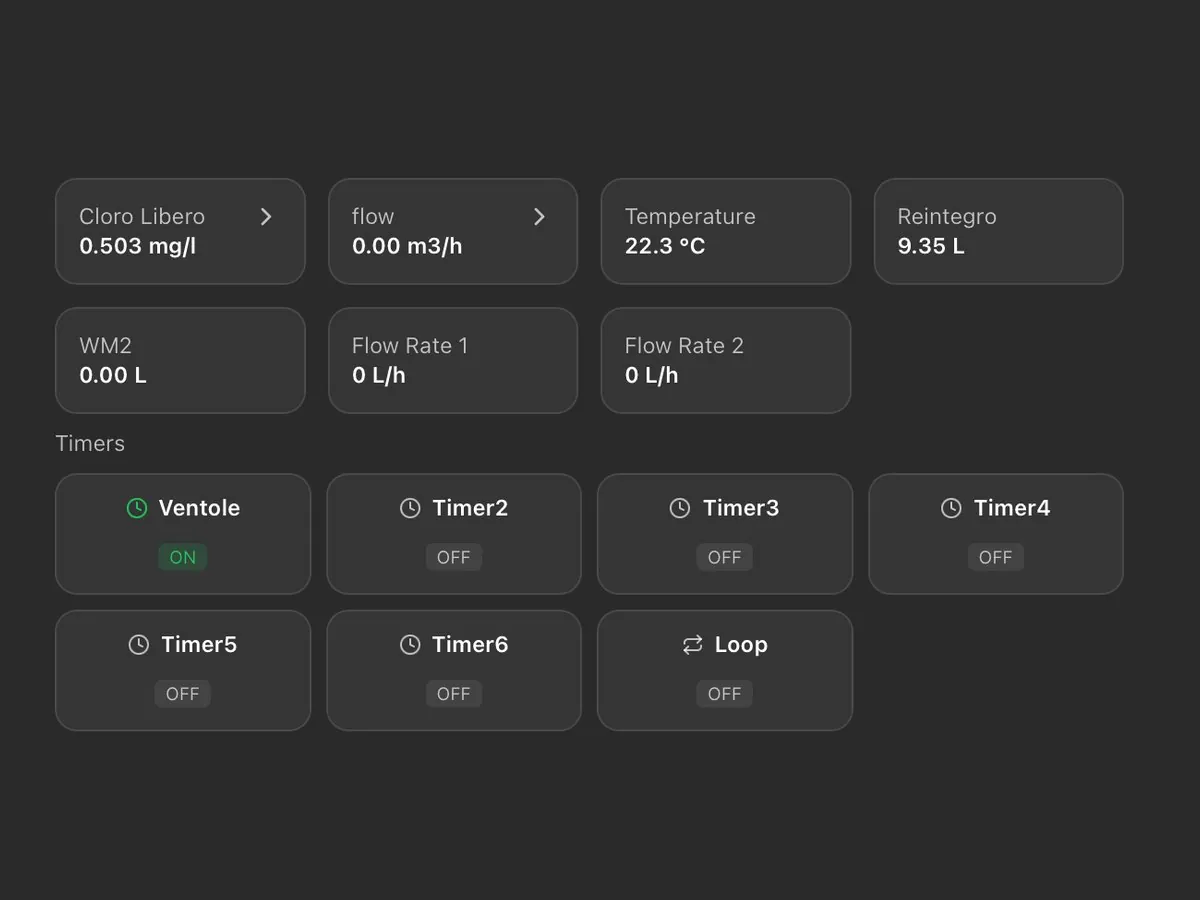

Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.

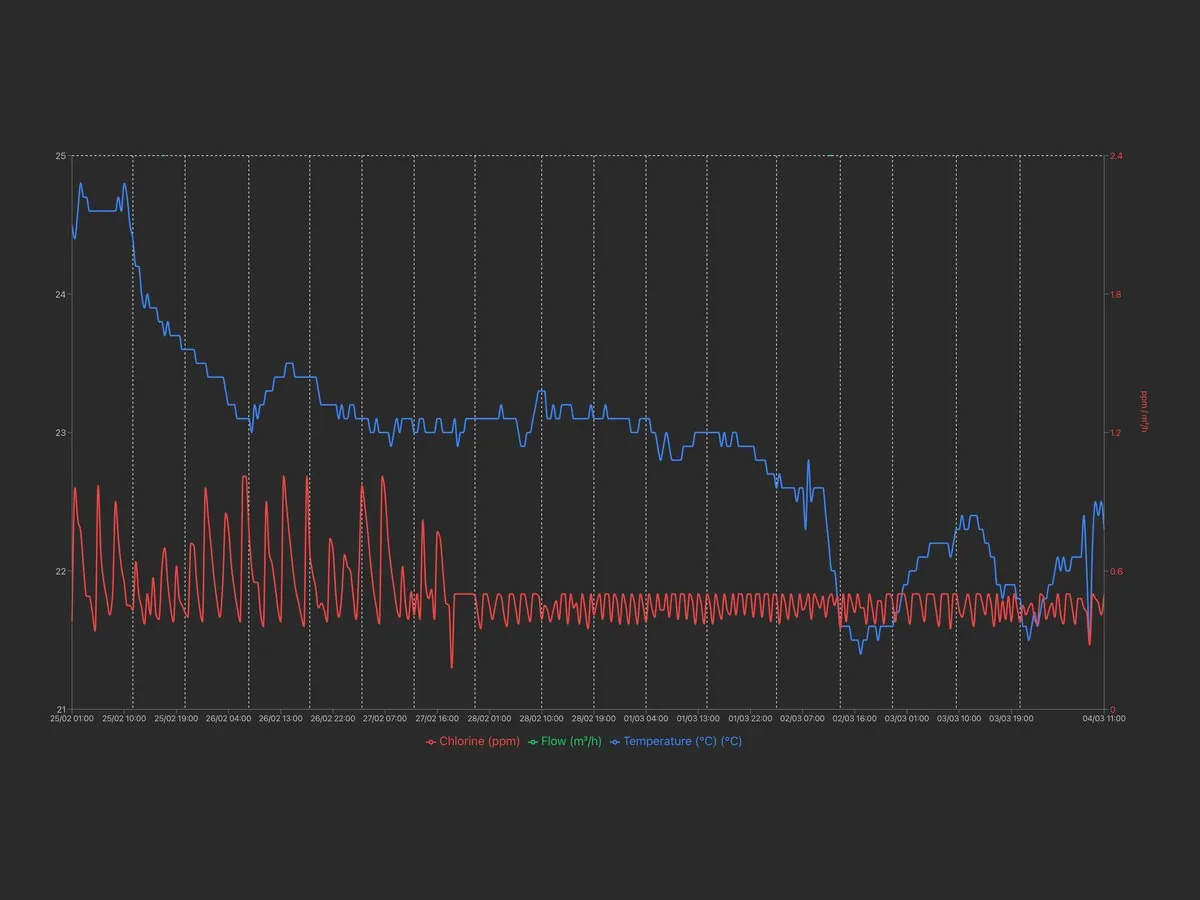

Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.

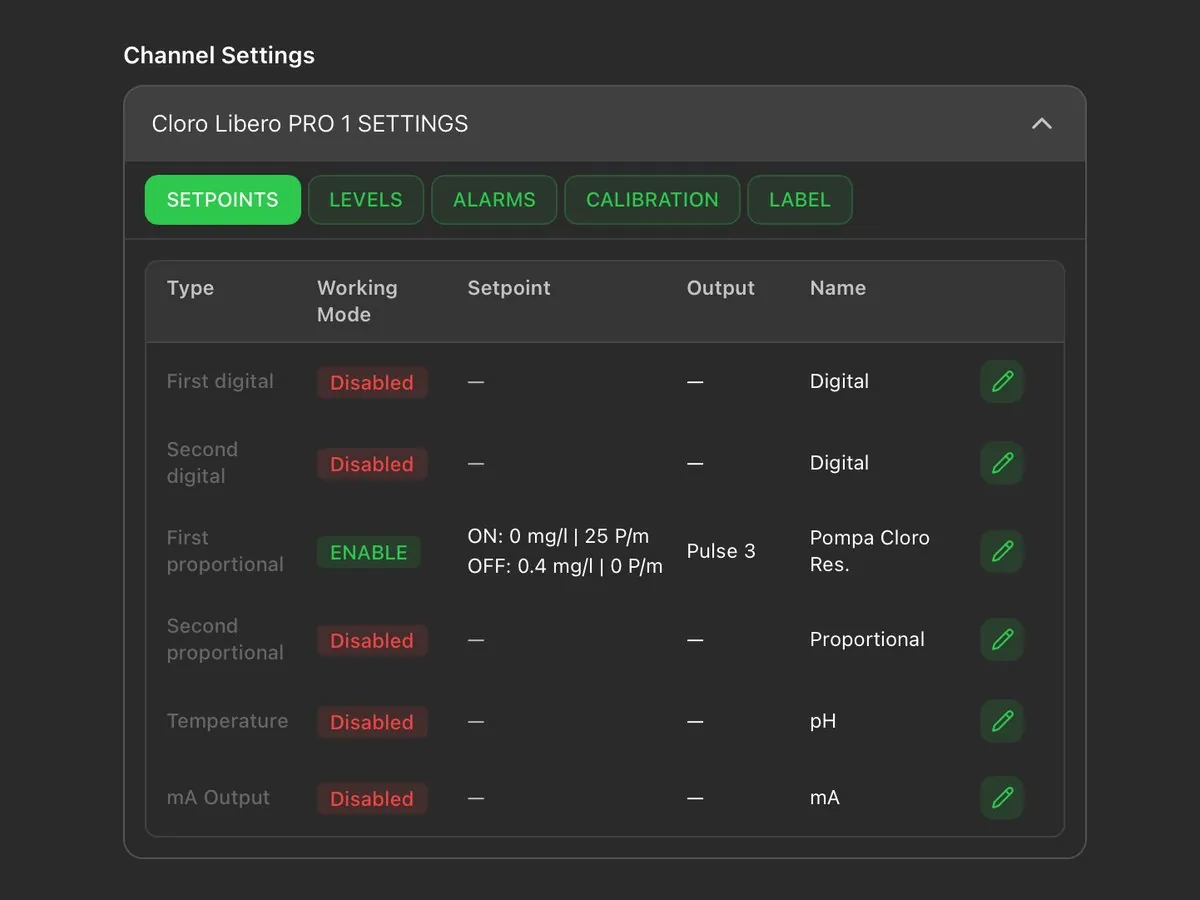

Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.

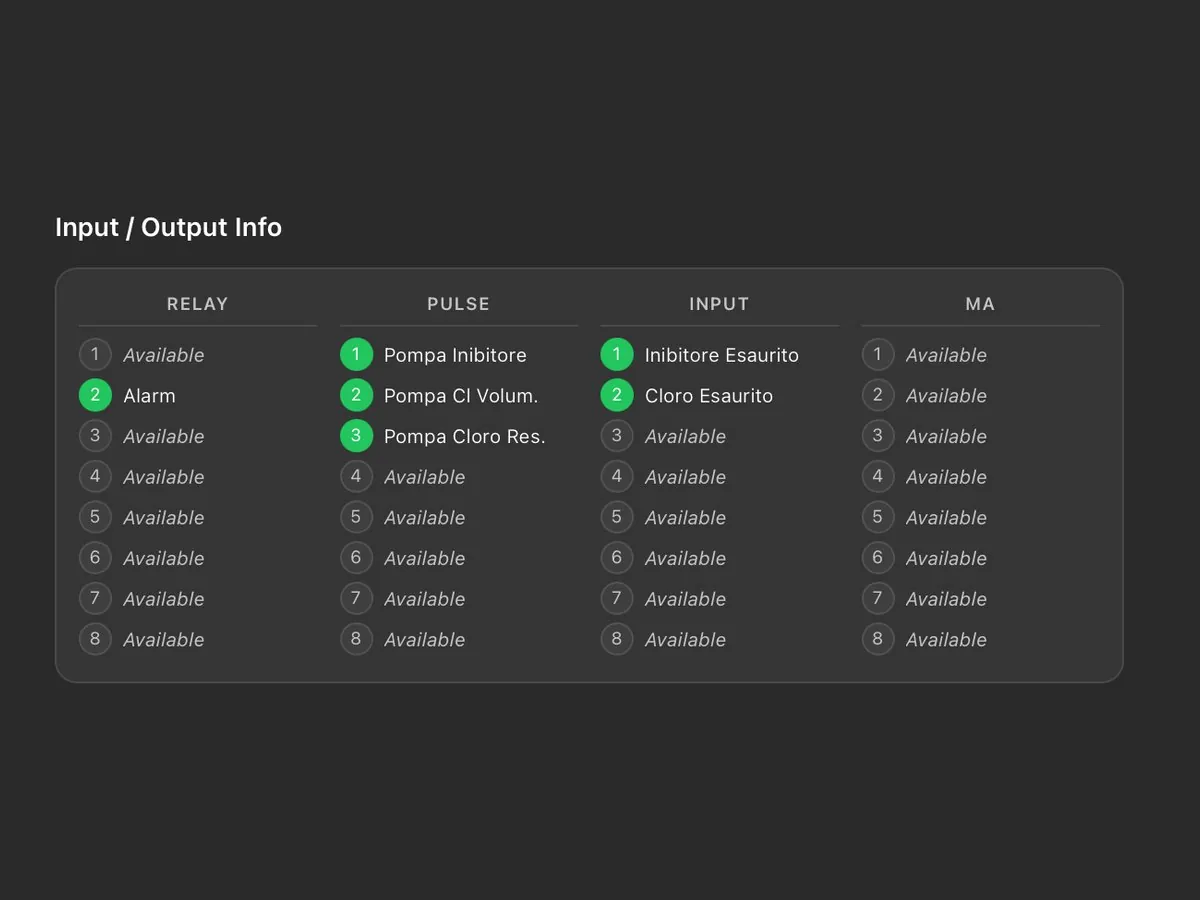

Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Impiego
Destinatari
Impianti civili
Ospedali, grandi condomini, centri commerciali.
Industria
Alimentare, cartaria, farmaceutica, chimica, zuccherifici, fino alle acciaierie.
Costruttori e trattamenti
Costruttori di torri di raffreddamento, società di trattamento delle acque e fornitori di prodotti chimici.
Riepilogo
Caratteristiche principali
Spurgo da conducibilità
Al raggiungimento del set point di conducibilità lo strumento apre la valvola di scarico, con ritardo di apertura, banda morta e timer di sicurezza (timeout): oltre il tempo impostato lo scarico si chiude e interviene l’allarme.
Reintegro e spurgo misurati
Ingressi per contatori lancia impulsi: conteggio dei volumi di reintegro e di scarico e controllo dei cicli di concentrazione.
Modelli: Centurio Tower, MTOWER PLUS, MTOWER 2CH, MTOWER 1CH
Antincrostante proporzionale al reintegro
L’antincrostante è dosato in proporzione all’acqua di reintegro (tramite contatore o a ppm costanti), in concomitanza con lo spurgo o per una percentuale della sua durata.
Due biocidi alternati
Gestione di due biocidi distinti con programmazione giornaliera o settimanale, in alternanza per prevenire fenomeni di adattamento dei microrganismi al singolo prodotto.
Modelli: Centurio Tower, MTOWER PLUS, MTOWER 2CH, MTOWER 1CH
Pre-biocidi (attivatori)
Due uscite dedicate ai pre-biocidi, dosati per il tempo impostato prima del biocida: sono generalmente attivatori del successivo dosaggio.
Modelli: Centurio Tower, MTOWER PLUS, MTOWER 2CH, MTOWER 1CH
Pre-scarico (pre-bleed)
Prima del dosaggio del biocida lo strumento apre lo scarico, a tempo o fino a un valore di conducibilità inferiore; con il pre-scarico a conducibilità vale il timeout dello spurgo.
Lock-out dello scarico
Dopo il dosaggio del biocida lo scarico rimane inibito per il tempo impostato, così da garantire il tempo di contatto necessario ed evitare la perdita di prodotto attraverso lo scarico.
Regolazione del pH
Misura del pH e dosaggio di acido o base, per le torri a pH controllato.
Modelli: Centurio Tower, MTOWER PLUS, MTOWER 2CH
Biocida a misura (Redox o cloro)
Il biocida ossidante è dosato in funzione del potenziale Redox o della concentrazione in mg/l rilevata da una cella amperometrica (cloro, bromo, biossido…).
Modelli: Centurio Tower, MTOWER PLUS, MTOWER 2CH
Tracciante
Il fluorimetro misura il tracciante aggiunto all’antincrostante, consentendo di determinare l’effettiva concentrazione di prodotto presente in acqua.
Modelli: Centurio Tower
Corrosione e torbidità
Sonda di corrosione in MPY e sonda di torbidità gestite dal medesimo strumento.
Modelli: Centurio Tower
Due pompe integrate
Strumento e due pompe dosatrici (antincrostante e biocida) riuniti in un unico apparecchio, in versione peristaltica o elettromagnetica.
Modelli: WT
Schermo touch, fino a 10 parametri
Schermo touch a colori, archiviazione dei dati con rappresentazione grafica, gestione simultanea fino a 10 parametri di misura.
Modelli: Centurio Tower
Biocida programmato o proporzionale
Il biocida è dosato con attivazioni programmate, giornaliere o settimanali, oppure in proporzione ai litri di acqua reintegrati misurati dal contatore lancia impulsi.
Modelli: WT
Controllo di flusso
In assenza di flusso nel porta sonde (pompa di circolazione ferma) i dosaggi vengono sospesi e si attiva l’allarme.
Quale scegliere
Dalla soluzione più semplice alla più completa
Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli →
LDsRh
Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.
Dettagli →
LDsCL
La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.
Dettagli →

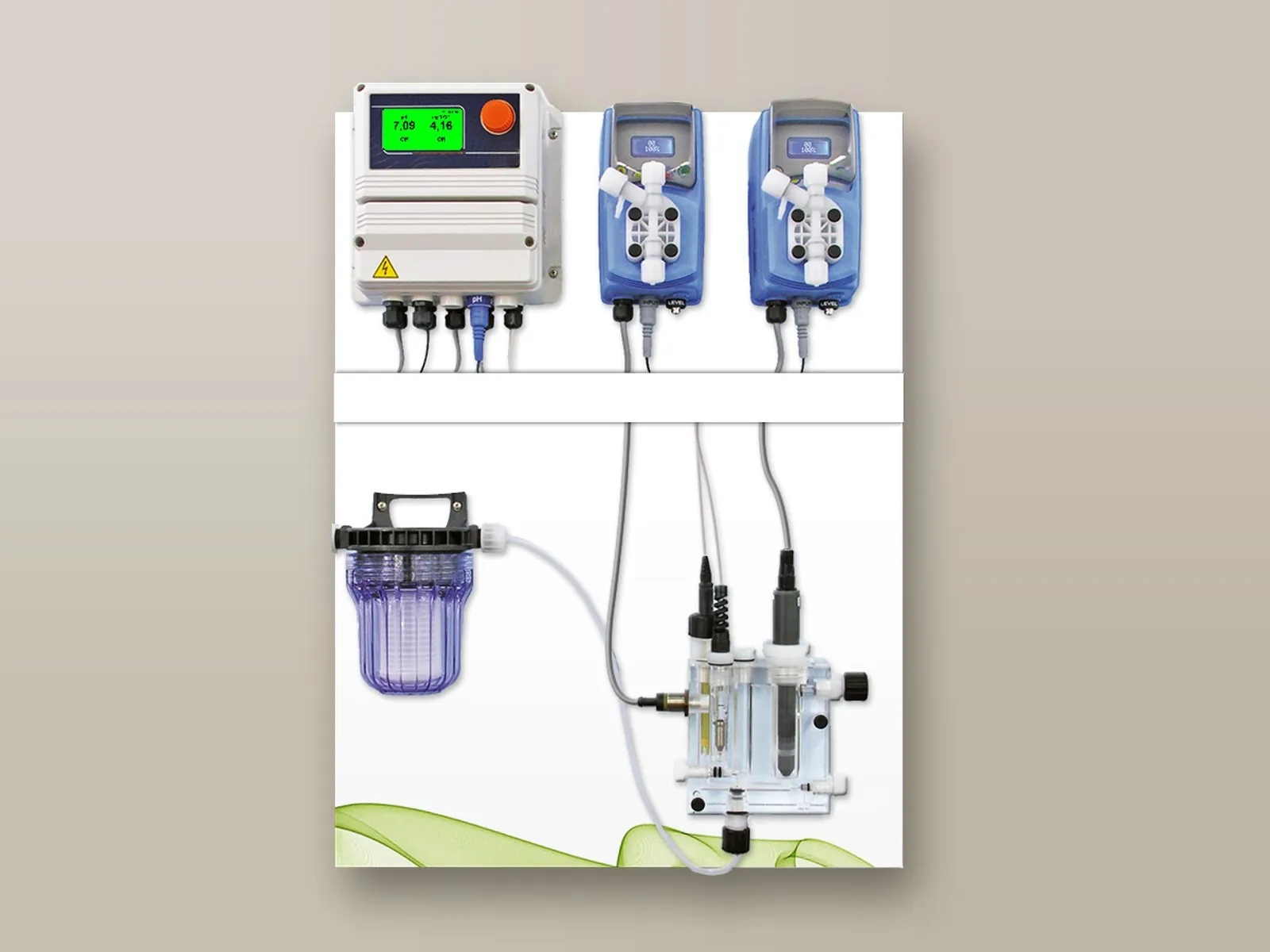

LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli →
Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Progettazione del trattamento
Indicateci le caratteristiche della torre, la portata di ricircolo e i prodotti impiegati: proporremo strumento, sonde, pompe e pannello, forniti assemblati e collaudati.
