Strumenti di controllo

MTOWER

Strumenti di controllo completi per le torri evaporative: misurano la conducibilità e comandano lo spurgo, dosano l’antincrostante in proporzione all’acqua reintegrata e gestiscono due biocidi con i relativi attivatori. Le versioni a due e tre canali aggiungono pH, Redox o cloro.

Conducibilità conduttiva o induttiva
Spurgo con timer di sicurezza
Antincrostante proporzionale al reintegro
Due biocidi e due attivatori
Telecontrollo

Modelli disponibili Richiesta di preventivo

MTOWER PLUS

MTOWER 2CH

MTOWER 1CH

1 – 3Canali di misura

2 – 3Uscite proporzionali

2Contatori: reintegro e spurgo

2 + 2Biocidi e attivatori

Funzioni

Che cosa gestisce lo strumento

Programmazione di antincrostante e biocidi →

Spurgo

Apertura della valvola di scarico al superamento del set point di conducibilità, con ritardo di apertura, banda morta, tempo massimo di scarico e comando manuale.

Antincrostante

Dosaggio legato allo scarico (Feed & Bleed, Feed & % Bleed), a una percentuale di tempo (Feed & % Time) oppure al volume reintegrato misurato dal contatore, anche a ppm costanti.

Biocidi

Due biocidi e due attivatori su programma settimanale, su ciclo di 4 settimane, o giornaliero; nelle versioni con Redox o cloro il biocida può essere dosato anche in funzione della misura.

Pre-scarico

Prima del biocida e dell’attivatore lo strumento scarica l’acqua, per un tempo impostato oppure fino alla conducibilità impostata.

Lock-out

Dopo il dosaggio del biocida lo scarico resta bloccato per il tempo impostato, così che il prodotto agisca senza essere scaricato.

pH

Nelle versioni con pH lo strumento regola anche il pH dell’acqua della torre.

3 modelli

I modelli

I tre modelli gestiscono spurgo, antincrostante e biocidi; variano i parametri misurati.

Conducibilità

MTOWER 1CH

Conducibilità, con sonda conduttiva o induttiva da indicare in fase d’ordine, e temperatura. Spurgo, antincrostante, due biocidi e due attivatori.

Confronta

Conducibilità · pH, Redox o cloro

MTOWER 2CH

Conducibilità più un secondo parametro a scelta: pH (CD pH), Redox (CD Rh) oppure cloro o un altro biocida (CD CL). A richiesta uscita mA e alimentazione 12 o 24 VDC.

Confronta

Versioni disponibili

CD pHConducibilità e pH

CD RhConducibilità e Redox

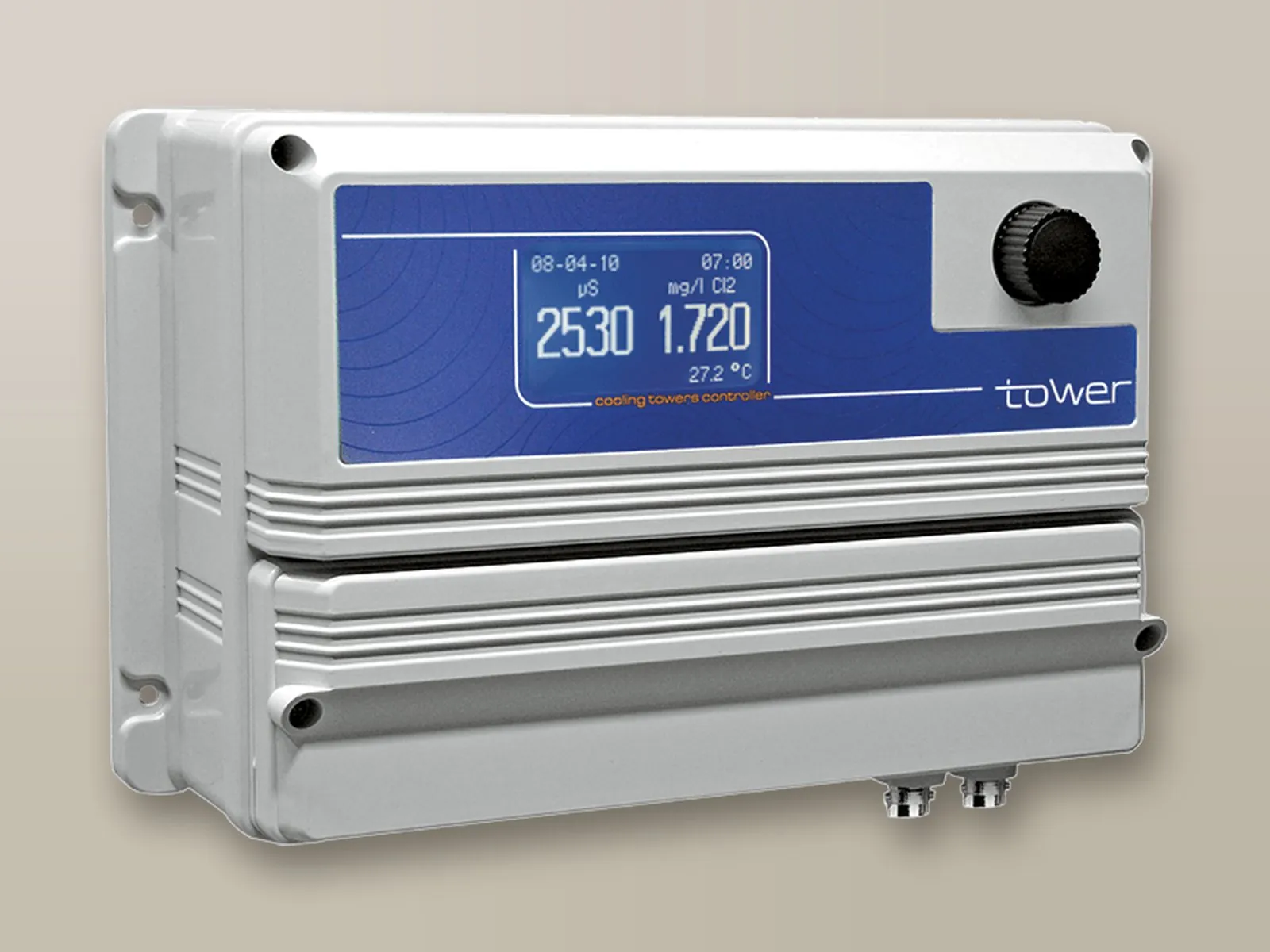

CD CLConducibilità e cloro

Conducibilità · pH · cloro o Redox

MTOWER PLUS

Tre parametri contemporanei: conducibilità, pH e cloro (CD pH CL) oppure conducibilità, pH e Redox (CD pH Rh), più la temperatura. A richiesta uscita mA e alimentazione 12 o 24 VDC.

Confronta

Versioni disponibili

CD pH CLConducibilità, pH e cloro

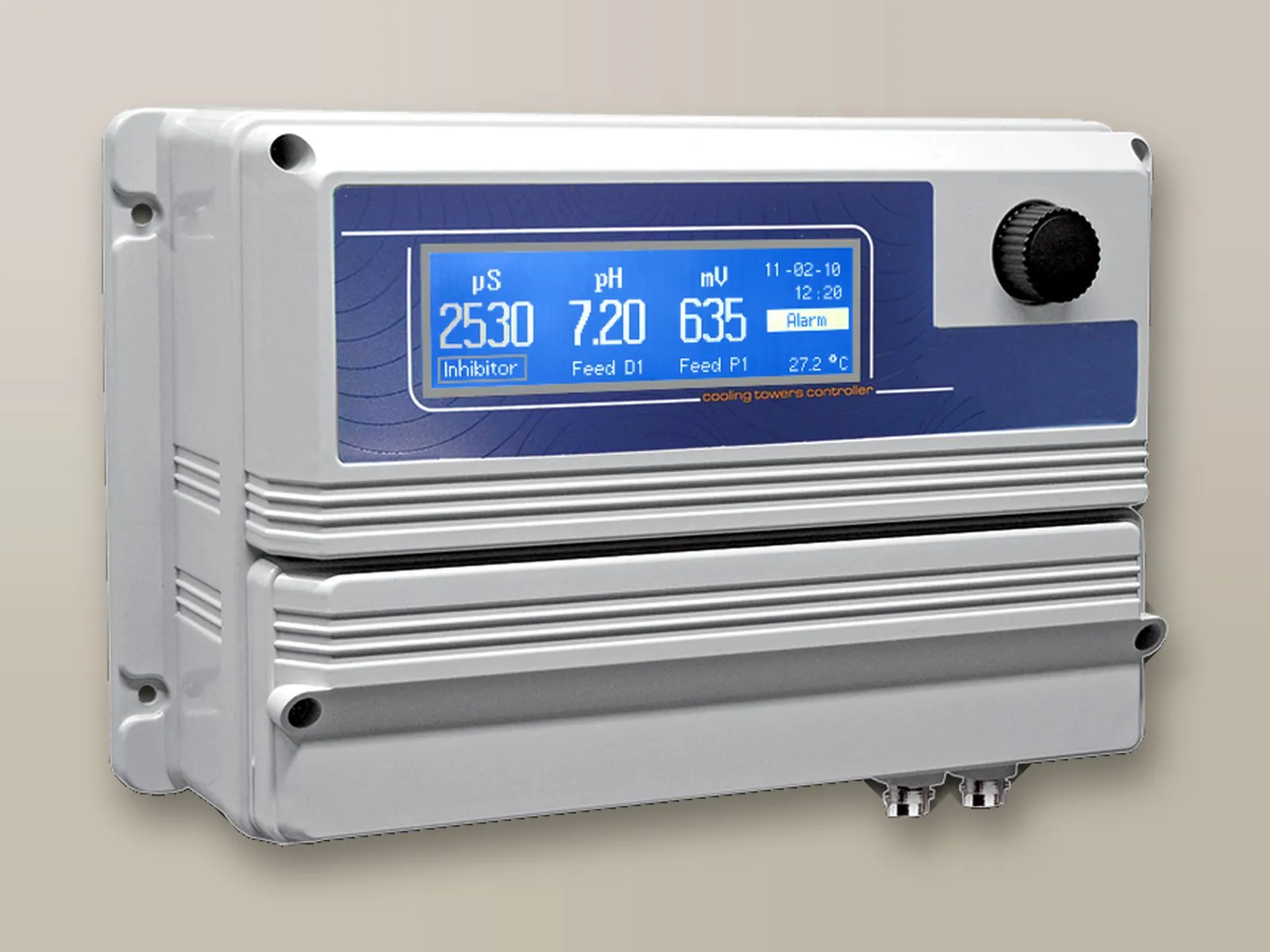

CD pH RhConducibilità, pH e Redox

Quadro sinottico

Confronto tra i modelli

Funzione	MTOWER 1CH	MTOWER 2CH	MTOWER PLUS
Funzioni
Spurgo da conducibilità	●	●	●
Reintegro e spurgo misurati	●	●	●
Antincrostante proporzionale al reintegro	●	●	●
Due biocidi alternati	●	●	●
Pre-biocidi (attivatori)	●	●	●
Pre-scarico (pre-bleed)	●	●	●
Lock-out dello scarico	●	●	●
Regolazione del pH	–	●	●
Biocida a misura (Redox o cloro)	–	●	●
Controllo di flusso	●	●	●

Ingressi e uscite

Ingressi, uscite e allarmi

Ingressi

Ingressi di livello dei prodotti: 5 (1CH) o 6 (2CH, PLUS)
2 ingressi per contatori dell’acqua
Ingresso di flusso
Ingresso di una sonda di temperatura
Ingresso di stand-by

Uscite

Comando della valvola di spurgo
Comando delle pompe dosatrici: 2 biocidi e 2 attivatori
Uscite proporzionali: 2 (1CH: inibitore e biodisperdente; 2CH CD pH: inibitore e pH) o 3 (PLUS: inibitore, pH e cloro o Redox)
Uscita mA a richiesta
Alimentazione 12 o 24 VDC a richiesta

Allarmi

Assenza di flusso dell’acqua
Livello dei prodotti: 2 allarmi (1CH, 2CH) o 3 (PLUS)
Timeout dello spurgo

Le sonde non sono comprese e si scelgono in funzione dell’impianto.

Display

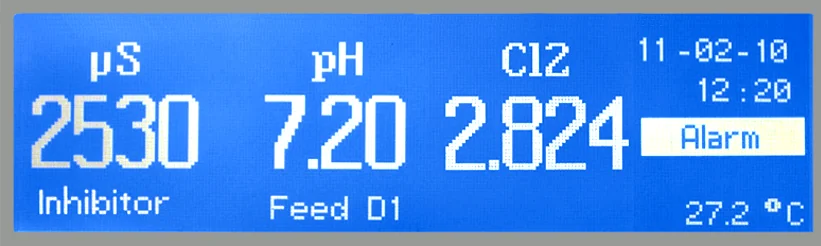

MTOWER PLUS

Conducibilità, pH e cloro sullo stesso display, con lo stato dei dosaggi in corso e degli allarmi.

Impostazioni

Set point dello spurgo, modalità dell’antincrostante, programmi dei biocidi e degli attivatori, pre-scarico e lock-out si impostano dallo strumento o a distanza dal portale web.

Dati tecnici

	MTOWER 1CH	MTOWER 2CH	MTOWER PLUS
Parametri	Conducibilità	Conducibilità + pH, Redox o cloro	Conducibilità + pH + cloro o Redox
Conducibilità conduttiva	0 – 300 µS … 0 – 300 mS	0 – 300 µS … 0 – 300 mS	0 – 300 µS … 0 – 300 mS
Conducibilità induttiva	0 – 3, 30 o 300 mS	0 – 3, 30 o 300 mS	0 – 3, 30 o 300 mS
pH	–	0 – 14	0 – 14
Redox	–	±999 mV	±999 mV
Cloro e altri biocidi	–	Secondo la cella	Secondo la cella
Ingressi	5 livelli, 2 contatori, flusso, temperatura, stand-by	6 livelli, 2 contatori, flusso, temperatura, stand-by	6 livelli, 2 contatori, flusso, temperatura, stand-by
Uscite proporzionali	2: inibitore e biodisperdente	2 nella versione CD pH: inibitore e pH	3: inibitore, pH e cloro o Redox
Biocidi e attivatori	2 + 2	2 + 2	2 + 2
Sonde di temperatura	1	1	1
A richiesta	Uscita mA; alimentazione 12 o 24 VDC	Uscita mA; alimentazione 12 o 24 VDC	Uscita mA; alimentazione 12 o 24 VDC
Allarmi	Flusso, 2 livelli, timeout spurgo	Flusso, 2 livelli, timeout spurgo	Flusso, 3 livelli, timeout spurgo

Le misure sono compensate in temperatura. Comunicazione optional, una a scelta tra USB, Ethernet, 4G, Wi-Fi e Modbus; uscita 4/20 mA optional. Le sonde si ordinano a parte.

Schede delle sonde

Sonde conduttive – ECDC

Corpo in PVDF, elettrodi in grafite.

Modello	Montaggio	Attacco	Scala	Fattore K	Compensazione temperatura
ECDC/1	In linea / by-pass	R3/4"	0 – 20 mS	1	–
ECDCC/1	In linea / by-pass	R3/4"	0 – 20 mS	1	NTC 10K
ECDCCPT/1	In linea / by-pass	R3/4"	0 – 20 mS	1	PT100
ECDC/10	In linea / by-pass	R3/4"	0 – 200 mS	10	–
ECDCC/10	In linea / by-pass	R3/4"	0 – 200 mS	10	NTC 10K
ECDCCPT/10	In linea / by-pass	R3/4"	0 – 200 mS	10	PT100
ECDCIM/1	Immersione	G1/2"	0 – 20 mS	1	–
ECDCCIM/1	Immersione	G1/2"	0 – 20 mS	1	NTC 10K
ECDCCIMPT/1	Immersione	G1/2"	0 – 20 mS	1	PT100
ECDCIM/10	Immersione	G1/2"	0 – 200 mS	10	–
ECDCCIM/10	Immersione	G1/2"	0 – 200 mS	10	NTC 10K
ECDCCIMPT/10	Immersione	G1/2"	0 – 200 mS	10	PT100

Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).

Sonde conduttive – ECDI

Corpo in PVDF, elettrodi in acciaio inox.

Modello	Montaggio	Attacco	Scala	Fattore K	Compensazione temperatura
ECDI/1	In linea / by-pass	R3/4"	0 – 5 mS	1	–
ECDIC/1	In linea / by-pass	R3/4"	0 – 5 mS	1	NTC 10K
ECDICPT/1	In linea / by-pass	R3/4"	0 – 5 mS	1	PT100
ECDI/01	In linea / by-pass	R3/4"	0 – 200 µS	0,1	–
ECDIC/01	In linea / by-pass	R3/4"	0 – 200 µS	0,1	NTC 10K
ECDICPT/01	In linea / by-pass	R3/4"	0 – 200 µS	0,1	PT100
ECDIIM/1	Immersione	G1/2"	0 – 5 mS	1	–
ECDICIM/1	Immersione	G1/2"	0 – 5 mS	1	NTC 10K
ECDICPTIM/1	Immersione	G1/2"	0 – 5 mS	1	PT100
ECDIIM/01	Immersione	G1/2"	0 – 200 µS	0,1	–
ECDIIM/02	Immersione	G1/2"	0 – 500 µS	0,2	–
ECDICIM/01	Immersione	G1/2"	0 – 200 µS	0,1	NTC 10K
ECDICPTIM/01	Immersione	G1/2"	0 – 200 µS	0,1	PT100

Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).

Sonde conduttive – ECDHL

Corpo in epoxy, elettrodi in platino, diametro 12 mm.

Modello	Montaggio	Scala	Fattore K	Compensazione temperatura
ECDHL/1	In linea / by-pass	0,2 – 20 mS	1	–
ECDHLC/1	In linea / by-pass	0,2 – 20 mS	1	NTC 10K
ECDHLCPT/1	In linea / by-pass	0,2 – 20 mS	1	PT100
ECDHL/01	In linea / by-pass	0 – 200 µS	0,1	–
ECDHLC/01	In linea / by-pass	0 – 200 µS	0,1	NTC 10K
ECDHLCPT/01	In linea / by-pass	0 – 200 µS	0,1	PT100
ECDHL/10	In linea / by-pass	20 – 200 mS	10	–
ECDHLC/10	In linea / by-pass	20 – 200 mS	10	NTC 10K
ECDHLCPT/10	In linea / by-pass	20 – 200 mS	10	PT100

Temperatura di lavoro 1 – 70 °C, pressione di lavoro 7 bar.

Sonde conduttive – EICDC

Corpo ed elettrodi in acciaio inox, attacco R3/4", montaggio in linea o in by-pass.

Modello	Scala	Fattore K	Compensazione temperatura	Temperatura di lavoro
EICDC/1	0 – 20 mS	1	NTC 10K	1 – 130 °C
EICDCPT/1	0 – 20 mS	1	PT100	1 – 130 °C
EICDC/01	0 – 200 µS	0,1	NTC 10K	1 – 130 °C
EICDCPT/01	0 – 200 µS	0,1	PT100	1 – 130 °C
EICDC/001	0 – 20 µS	0,01	NTC 10K	1 – 130 °C
EICDCPT/001	0 – 20 µS	0,01	PT100	1 – 130 °C
EICDCHPT/1	0 – 20 mS	1	PT100	1 – 200 °C
EICDCHPT/01	0 – 200 µS	0,1	PT100	1 – 200 °C
EICDCHPT/001	0 – 20 µS	0,01	PT100	1 – 200 °C

Pressione di lavoro 15 bar.

Sonde induttive

	ECDINDPT	ECDSINDPT
Scala di lettura	0,3 – 3 mS 0,3 – 30 mS 0,3 – 300 mS	0,3 – 10 mS
Sistema di misura	Induttivo	Induttivo
Corpo	PEEK	PEEK
Montaggio	In linea / by-pass / immersione	In linea / by-pass / immersione
Compensazione temperatura	PT100	PT100
Temperatura di lavoro	1 – 85 °C (100 °C in misura temporanea)	1 – 85 °C (100 °C in misura temporanea)
Pressione di lavoro	8 bar	8 bar

Elettrodi pH

Elettrodo	Pressione	Connessione	Corpo	Conducibilità minima	Giunzione	Temperatura	Cavo	Diametro	Note
EPHS	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	0,8 m	12 mm	–
EPHM	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	4,5 m	12 mm	–
EPHL	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	15 m	12 mm	–
EPHSN6	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	–	70 °C (80 °C)	1 – 100 m	12 mm	–
EPHMD/100	7 bar	BNC	Epoxy	100 µS	Doppia	100 °C	4,5 m	12 mm	–
EPHM/D	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	–
EPHM/D/SN6	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	–
EPHMD/LI	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	3 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	Per acque a bassa conducibilità
EPHSC	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	Autopulente
EPHSC/SN6	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	Autopulente
EPHM/HF	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	Resistente ad acido fluoridrico 1%
EPHSN6 GK	10 bar	SN6	Vetro	150 µS	–	−5 / 135 °C	1 – 100 m	12 mm	Alta temperatura

Tutti i modelli: elettrodo combinato, scala 0 – 14 pH, risoluzione 0,01.

Elettrodi Redox

Elettrodo	Scala	Pressione	Connessione	Corpo	Conducibilità minima	Giunzione	Temperatura	Cavo	Diametro	Note
ERhS	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	0,8 m	12 mm	–
ERhM	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	4,5 m	12 mm	–
ERhL	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	15 m	12 mm	–
ERhHLB SN6	± 1.500 mV	6 bar	SN6 e filettatura PG13,5	Vetro	100 µS	–	80 °C	10 m	12 mm	Alta linearità e sensibilità, per basse concentrazioni di cloro
ERhSN6	± 1.000 mV	7 bar	SN6 e filettatura PG13,5	Epoxy	100 µS	–	100 °C	1 – 100 m	12 mm	–
ERhMD/100	± 1.000 mV	7 bar	BNC	Epoxy	100 µS	Doppia	100 °C	4,5 m	12 mm	–
ERhM/D	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	–
ERhSC	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	Autopulente
ERhSC/SN6	± 1.000 mV	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	Autopulente

Tutti i modelli: elettrodo combinato, risoluzione 1 mV.

Celle amperometriche chiuse – Cloro libero

	SCL3N/0,5	SCL3N/2	SCL3N/20	SCL18/0,5	SCL18/2	SCL18/20	SCL3S/20
Scala di lettura	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l	0 – 20 mg/l
Risoluzione	0,001	0,001	0,01	0,001	0,001	0,01	0,01
Cloro libero	Inorganico	Inorganico	Inorganico	Inorganico	Inorganico	Inorganico	Organico e inorganico
Acqua	Dolce	Dolce	Dolce	Dolce	Dolce	Dolce	Dolce o salata
Elettrodi	2	2	2	3	3	3	2
Membrana selettiva	Sì	Sì	Sì	No	No	No	Sì
Compensazione automatica	pH e temperatura	pH e temperatura	pH e temperatura	pH e temperatura	pH e temperatura	pH e temperatura	Temperatura
Autopulizia	–	–	–	Sì	Sì	Sì	–
pH di lavoro	5 – 9,5	5 – 9,5	5 – 9,5	5 – 9	5 – 9	5 – 9	5,5 – 9,5
Temperatura di lavoro	1 – 40 °C	1 – 40 °C	1 – 40 °C	5 – 70 °C	5 – 70 °C	5 – 70 °C	5 – 45 °C
Pressione di lavoro	1 bar	1 bar	1 bar	8 bar	8 bar	8 bar	1 bar
Flusso d’acqua	30 l/h	30 l/h	30 l/h	40 l/h	40 l/h	40 l/h	30 l/h

Celle amperometriche chiuse – Biossido di cloro

	SCL2/0,5	SCL2/2	SCL2/20	SCL17/0,5	SCL17/2	SCL17/20
Scala di lettura	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l
Risoluzione	0,001	0,001	0,01	0,001	0,001	0,01
Elettrodi	2	2	2	3	3	3
Membrana selettiva	Sì	Sì	Sì	No	No	No
Autopulizia	–	–	–	Sì	Sì	Sì
pH di lavoro	1 – 6	1 – 6	1 – 6	5 – 9	5 – 9	5 – 9
Temperatura di lavoro	1 – 40 °C	1 – 40 °C	1 – 40 °C	5 – 70 °C	5 – 70 °C	5 – 70 °C
Pressione di lavoro	1 bar	1 bar	1 bar	8 bar	8 bar	8 bar
Flusso d’acqua	30 l/h	30 l/h	30 l/h	40 l/h	40 l/h	40 l/h

Compensazione automatica della temperatura su tutti i modelli.

Celle amperometriche chiuse – Altri ossidanti

	SCL8/2	SCL8/20	SBR/20	SCL9	SCL11/200	SCL11/2000	SCL10	SCT
Misura	Cloro totale	Cloro totale	Bromo	Perossido di idrogeno	Acido peracetico	Acido peracetico	Ozono	Cloriti
Scala di lettura	0 – 2 mg/l	0 – 20 mg/l	0 – 20 mg/l	0 – 200 mg/l	0 – 200 mg/l	0 – 2.000 mg/l	0 – 20 mg/l	0 – 2 mg/l
Risoluzione	0,001	0,01	0,01	0,1	0,1	1	0,01	0,001
pH di lavoro	4 – 12	4 – 12	6,5 – 9,5	1 – 11	1 – 6	1 – 6	2 – 11	5,5 – 9,5
Pressione di lavoro	1 bar	1 bar	0,5 bar	1 bar	1 bar	1 bar	1 bar	1 bar

Tutti i modelli: 2 elettrodi, membrana selettiva, compensazione automatica della temperatura, temperatura di lavoro 1 – 40 °C, flusso d’acqua 30 l/h.

Telecontrollo

Telecontrollo del sistema

Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.

Portale web NIMBUS per il telecontrollo dei sistemi

4G Optional, una a scelta

Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.

Ethernet Optional, una a scelta

Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.

Porta USB Optional, una a scelta

Scarico dei dati registrati su memoria USB, per l’archiviazione e l’analisi con un foglio di calcolo.

Wi-Fi Optional, una a scelta

Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.

Modbus RTU Optional, una a scelta

Integrazione nel vostro PLC tramite porta seriale.

Uscita 0-4/20 mA Optional

Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.

Comunicazioni optional: una sola a scelta tra 4G, Ethernet, USB, Wi-Fi e Modbus. L’uscita 4/20 mA è disponibile in optional con tutte le comunicazioni.

Il portale NIMBUS

Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.

Vista generale

In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).

Mappa degli impianti

Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.

Storico e grafici

Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.

Allarmi e notifiche

Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.

Set point e dosaggi

Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.

Ingressi e uscite

Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.

Calendario della manutenzione

Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.

Squadra e permessi

L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.

Report e registro attività

Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.

Personalizzazione

Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.

Registrazione guidata

Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.

Integrazione nel PLC

In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.

Portale NIMBUS: Letture in tempo reale, contatori e timer — Letture in tempo reale, contatori e timer

Portale NIMBUS: Andamento di cloro libero e temperatura — Andamento di cloro libero e temperatura

Portale NIMBUS: Set point e modalità di lavoro di ciascun canale — Set point e modalità di lavoro di ciascun canale

Portale NIMBUS: Stato di relè, impulsi, ingressi e uscite mA — Stato di relè, impulsi, ingressi e uscite mA

Su pannello

Lo strumento è fornito anche preassemblato su pannello, con il porta sonde, la valvola di spurgo, le pompe dosatrici e i contatori di reintegro e spurgo.

Pannello MTOWER con strumento, tre pompe dosatrici, porta sonde e valvola motorizzata di spurgo

Su pannello

Strumento, pompe dosatrici, porta sonde e valvola motorizzata di spurgo preassemblati.

Il sistema →

Su telaio

Pannello con MTOWER, porta sonde e valvola di spurgo per la gestione dello scarico, della misura e del dosaggio.

Pannelli per torri →

Schema tipo del trattamento di una torre evaporativa

Il trattamento della torre

Rischi, circuito, schema tipo e programmazione del trattamento delle torri evaporative.

Sistemi per torri evaporative →

Riepilogo

Caratteristiche principali

Spurgo da conducibilità

Al raggiungimento del set point di conducibilità lo strumento apre la valvola di scarico, con ritardo di apertura, banda morta e timer di sicurezza (timeout): oltre il tempo impostato lo scarico si chiude e interviene l’allarme.

Reintegro e spurgo misurati

Ingressi per contatori lancia impulsi: conteggio dei volumi di reintegro e di scarico e controllo dei cicli di concentrazione.

Antincrostante proporzionale al reintegro

L’antincrostante è dosato in proporzione all’acqua di reintegro (tramite contatore o a ppm costanti), in concomitanza con lo spurgo o per una percentuale della sua durata.

Due biocidi alternati

Gestione di due biocidi distinti con programmazione giornaliera o settimanale, in alternanza per prevenire fenomeni di adattamento dei microrganismi al singolo prodotto.

Pre-biocidi (attivatori)

Due uscite dedicate ai pre-biocidi, dosati per il tempo impostato prima del biocida: sono generalmente attivatori del successivo dosaggio.

Pre-scarico (pre-bleed)

Prima del dosaggio del biocida lo strumento apre lo scarico, a tempo o fino a un valore di conducibilità inferiore; con il pre-scarico a conducibilità vale il timeout dello spurgo.

Lock-out dello scarico

Dopo il dosaggio del biocida lo scarico rimane inibito per il tempo impostato, così da garantire il tempo di contatto necessario ed evitare la perdita di prodotto attraverso lo scarico.

Regolazione del pH

Misura del pH e dosaggio di acido o base, per le torri a pH controllato.

Modelli: MTOWER 2CH, MTOWER PLUS

Biocida a misura (Redox o cloro)

Il biocida ossidante è dosato in funzione del potenziale Redox o della concentrazione in mg/l rilevata da una cella amperometrica (cloro, bromo, biossido…).

Modelli: MTOWER 2CH, MTOWER PLUS

Controllo di flusso

In assenza di flusso nel porta sonde (pompa di circolazione ferma) i dosaggi vengono sospesi e si attiva l’allarme.

Scelta dello strumento

Indicateci le caratteristiche della torre e i prodotti impiegati: proporremo il modello, le sonde e il pannello più adatti.

Contattateci Torri evaporative Centurio Tower Tutti gli strumenti

Che cosa gestisce lo strumento

Spurgo

Antincrostante

Biocidi

Pre-scarico

Lock-out

pH

I modelli

MTOWER 1CH

MTOWER 2CH

MTOWER PLUS

Confronto tra i modelli

Ingressi, uscite e allarmi

Ingressi

Uscite

Allarmi

Display

MTOWER PLUS

Impostazioni

Dati tecnici

Schede delle sonde

Telecontrollo del sistema

4G Optional, una a scelta

Ethernet Optional, una a scelta

Porta USB Optional, una a scelta

Wi-Fi Optional, una a scelta

Modbus RTU Optional, una a scelta

Uscita 0-4/20 mA Optional

Il portale NIMBUS

Vista generale

Mappa degli impianti

Storico e grafici

Allarmi e notifiche

Set point e dosaggi

Ingressi e uscite

Calendario della manutenzione

Squadra e permessi

Report e registro attività

Personalizzazione

Registrazione guidata

Integrazione nel PLC

Su pannello

Su pannello

Su telaio

Il trattamento della torre

Caratteristiche principali

Spurgo da conducibilità

Reintegro e spurgo misurati

Antincrostante proporzionale al reintegro

Due biocidi alternati

Pre-biocidi (attivatori)

Pre-scarico (pre-bleed)

Lock-out dello scarico

Regolazione del pH

Biocida a misura (Redox o cloro)

Controllo di flusso

Scelta dello strumento

Parliamo del vostro impianto
