Impiego

Campi di impiego

Acque potabili

Acque grezze di pozzi e sorgenti, private e di acquedotti pubblici.

Approfondimento: l’acqua del pozzo →

Circuiti sanitari

Circuiti di acqua sanitaria.

Industria

Acque di processo industriali.

Acque reflue

Acque reflue civili e industriali.

Piscine

Acque di piscina, con versioni dedicate.

Sistemi per piscine →

Parametri

Due parametri a scelta

Cloro libero, cloro totale, cloro combinato, biossido di cloro, cloriti, perossido di idrogeno, acido peracetico, bromo, ozono, Redox (ORP), pH, conducibilità, torbidità, ossigeno disciolto e traccianti. Tutti gli strumenti misurano anche la temperatura.

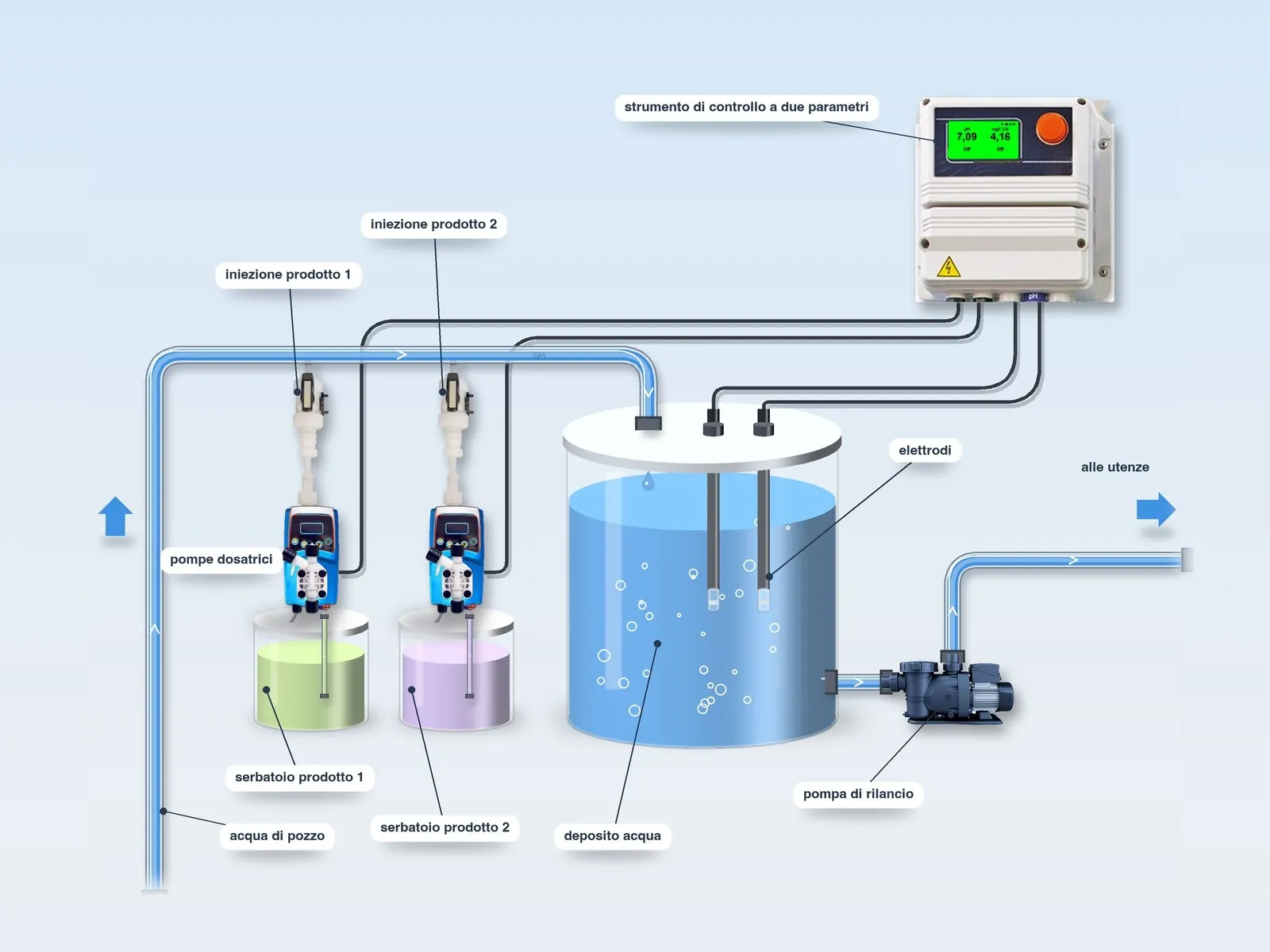

Schema di un sistema a due parametri su un deposito d’acqua: strumento di controllo, elettrodi, due punti di iniezione, due serbatoi dei prodotti e pompa di rilancio

Sonde ed elettrodi

Per ciascun parametro è disponibile una sonda dedicata, ottimizzata per la specifica misura, installabile in porta elettrodi a deflusso, in linea o a immersione.

Elettrodi e sonde →

Due regolazioni indipendenti

Lo strumento comanda pompe dosatrici, elettrovalvole o altre apparecchiature in funzione dei valori misurati e dei set point di ciascun canale.

5 modelli

Modelli principali

Le combinazioni più richieste. Per le piscine sono disponibili versioni dedicate, descritte nella relativa sezione.

pH · cella amperometrica

LDpHCL

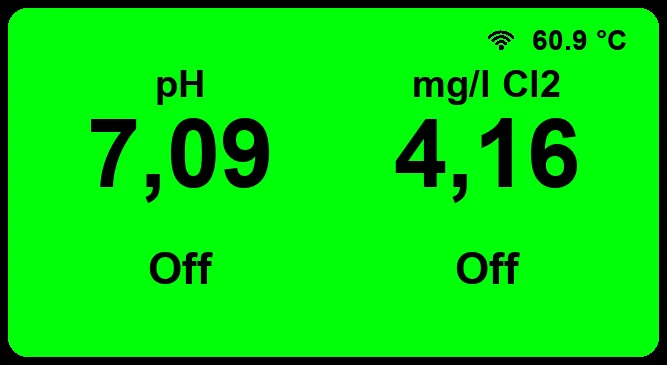

Regolazione del pH (dosaggio proporzionale sopra il set point) e di un parametro misurato con cella amperometrica (sotto il set point): con la cella chiusa SCL cloro libero, cloro totale, biossido di cloro, bromo, perossido di idrogeno, acido peracetico, ozono o cloriti; con la cella aperta ECL cloro libero nelle acque di piscina.

Confronta

pH · Redox

LDpHRh

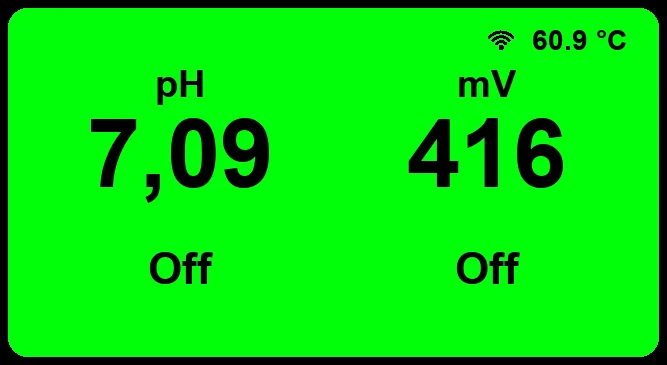

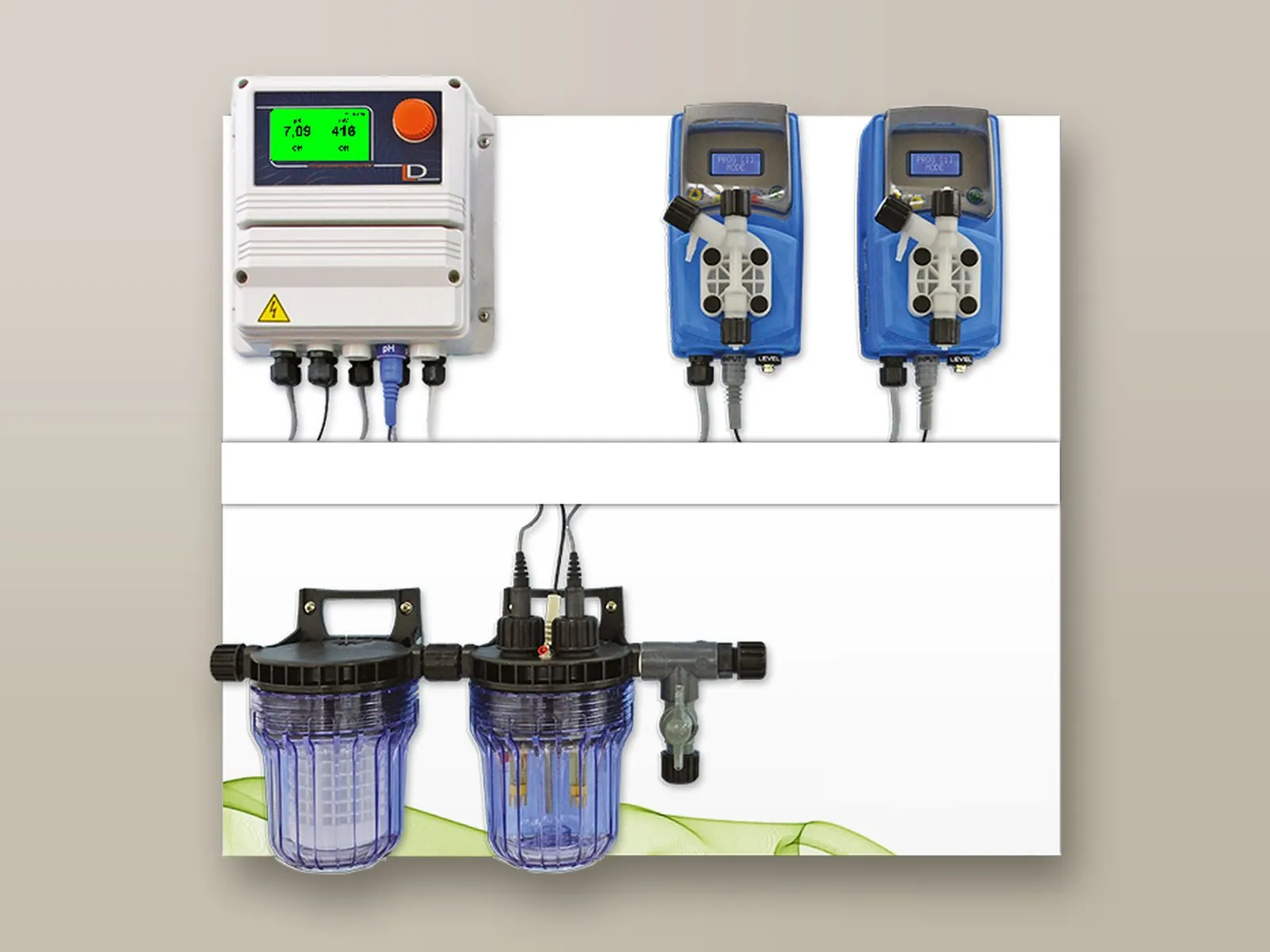

Regolazione del pH e del potenziale Redox: nei valori intermedi lo strumento riduce progressivamente le battute della pompa, fino ad arrestarla al set point. Priorità della regolazione del pH rispetto al Redox.

Confronta

pH · conducibilità

LDpHCD

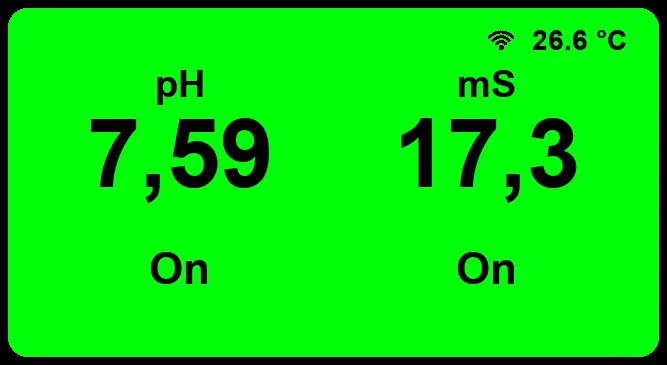

Regolazione proporzionale del pH e regolazione ON/OFF della conducibilità, con sonde conduttive o induttiva (0,3 – 300 mS): principio e posizione corretta della sonda nella pagina LDsCD.

Confronta

Redox · Redox

LDRhRh

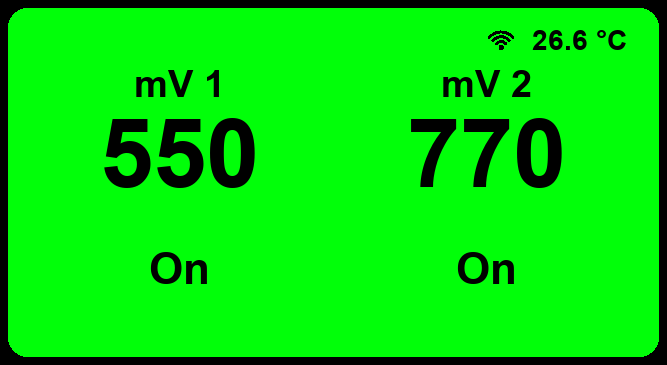

Due canali Redox (ORP) indipendenti, ciascuno con pompa dedicata e regolazione proporzionale propria.

Confronta

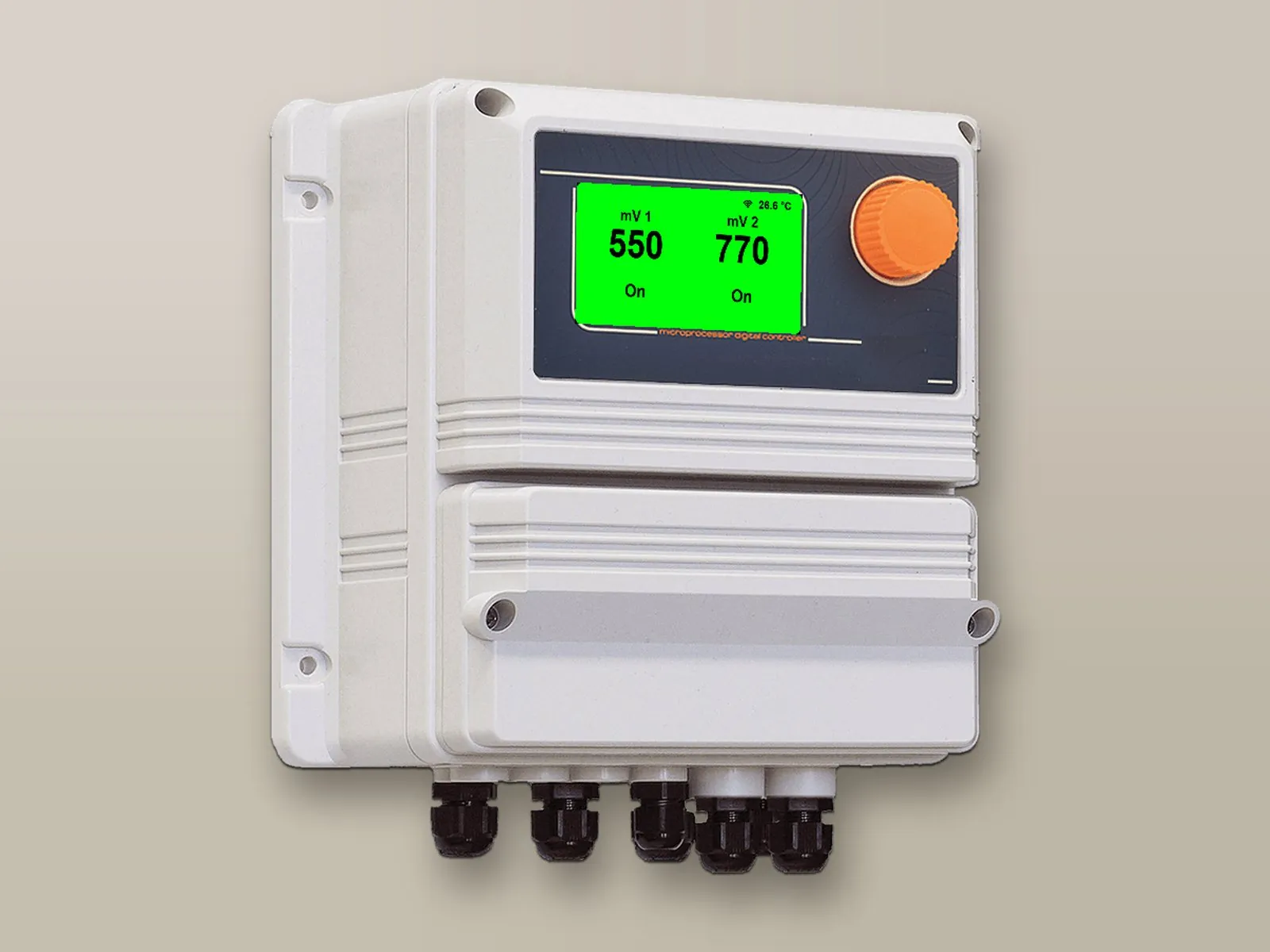

Sistema LD a due canali su pannello con elettrodo e cella amperometrica nel porta elettrodi

Redox · cella amperometrica

LDRhCL

Elettrodo Redox (risoluzione 1 mV) e cella amperometrica, chiusa SCL (cloro libero, cloro totale, biossido di cloro, bromo, perossido di idrogeno, acido peracetico, ozono o cloriti) o aperta ECL (cloro libero nelle acque di piscina), nello stesso porta elettrodo a deflusso, con sonda di temperatura e sensore di flusso. Fino a 3 pompe proporzionali, 2 uscite digitali da set point, 3 livelli e allarme sonoro e visivo.

Confronta

Dati tecnici

Combinazioni e dati tecnici

Combinazioni disponibili

Primo canale	Secondo canale	Modello
pH	Cloro libero	LDpHCL
pH	Redox (ORP)	LDpHRh
pH	Conducibilità	LDpHCD
pH	Torbidità	LDpHETORB
pH	Ossigeno disciolto	LDpHDO
pH	pH	LDpHpH
Redox (ORP)	Redox (ORP)	LDRhRh

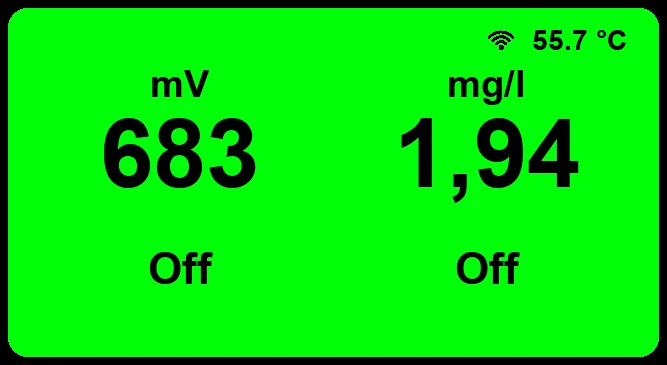

Redox (ORP)	Acido peracetico	LDRhCL
Redox (ORP)	Cloro libero	LDRhCL
Cloro libero	Cloro totale	LDCLCL
Biossido di cloro	Cloriti	LDCLCL

La sigla unisce i due parametri: pH, Rh (Redox), CL (qualsiasi cella amperometrica SCL: cloro, biossido, cloriti, perossido, acido peracetico…), CD, ETORB, DO. Dalla misura di cloro libero e cloro totale si ricava per differenza il cloro combinato. Per scale e risoluzioni di ciascun parametro si rimanda alle pagine degli strumenti a un canale: LDsCL, LDspH, LDsRh, LDsCD.

Schede delle sonde

Elettrodi pH

Elettrodo	Pressione	Connessione	Corpo	Conducibilità minima	Giunzione	Temperatura	Cavo	Diametro	Note
EPHS	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	0,8 m	12 mm	–
EPHM	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	4,5 m	12 mm	–
EPHL	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	15 m	12 mm	–
EPHSN6	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	–	70 °C (80 °C)	1 – 100 m	12 mm	–
EPHMD/100	7 bar	BNC	Epoxy	100 µS	Doppia	100 °C	4,5 m	12 mm	–
EPHM/D	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	–
EPHM/D/SN6	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	–
EPHMD/LI	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	3 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	Per acque a bassa conducibilità
EPHSC	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	Autopulente
EPHSC/SN6	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	Autopulente
EPHM/HF	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	Resistente ad acido fluoridrico 1%
EPHSN6 GK	10 bar	SN6	Vetro	150 µS	–	−5 / 135 °C	1 – 100 m	12 mm	Alta temperatura

Tutti i modelli: elettrodo combinato, scala 0 – 14 pH, risoluzione 0,01.

Elettrodi Redox

Elettrodo	Scala	Pressione	Connessione	Corpo	Conducibilità minima	Giunzione	Temperatura	Cavo	Diametro	Note
ERhS	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	0,8 m	12 mm	–
ERhM	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	4,5 m	12 mm	–
ERhL	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	–	70 °C (80 °C)	15 m	12 mm	–
ERhHLB SN6	± 1.500 mV	6 bar	SN6 e filettatura PG13,5	Vetro	100 µS	–	80 °C	10 m	12 mm	Alta linearità e sensibilità, per basse concentrazioni di cloro
ERhSN6	± 1.000 mV	7 bar	SN6 e filettatura PG13,5	Epoxy	100 µS	–	100 °C	1 – 100 m	12 mm	–
ERhMD/100	± 1.000 mV	7 bar	BNC	Epoxy	100 µS	Doppia	100 °C	4,5 m	12 mm	–
ERhM/D	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	–
ERhSC	± 1.000 mV	7 bar (3,5 bar)	BNC	Epoxy	100 µS	Doppia	70 °C (80 °C)	4,5 m	12 mm	Autopulente
ERhSC/SN6	± 1.000 mV	7 bar (3,5 bar)	SN6 e filettatura PG13,5	Epoxy	100 µS	Doppia	70 °C (80 °C)	1 – 100 m	12 mm	Autopulente

Tutti i modelli: elettrodo combinato, risoluzione 1 mV.

Sonde conduttive – ECDC

Corpo in PVDF, elettrodi in grafite.

Modello	Montaggio	Attacco	Scala	Fattore K	Compensazione temperatura
ECDC/1	In linea / by-pass	R3/4"	0 – 20 mS	1	–
ECDCC/1	In linea / by-pass	R3/4"	0 – 20 mS	1	NTC 10K
ECDCCPT/1	In linea / by-pass	R3/4"	0 – 20 mS	1	PT100
ECDC/10	In linea / by-pass	R3/4"	0 – 200 mS	10	–
ECDCC/10	In linea / by-pass	R3/4"	0 – 200 mS	10	NTC 10K
ECDCCPT/10	In linea / by-pass	R3/4"	0 – 200 mS	10	PT100
ECDCIM/1	Immersione	G1/2"	0 – 20 mS	1	–
ECDCCIM/1	Immersione	G1/2"	0 – 20 mS	1	NTC 10K
ECDCCIMPT/1	Immersione	G1/2"	0 – 20 mS	1	PT100
ECDCIM/10	Immersione	G1/2"	0 – 200 mS	10	–
ECDCCIM/10	Immersione	G1/2"	0 – 200 mS	10	NTC 10K
ECDCCIMPT/10	Immersione	G1/2"	0 – 200 mS	10	PT100

Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).

Sonde conduttive – ECDI

Corpo in PVDF, elettrodi in acciaio inox.

Modello	Montaggio	Attacco	Scala	Fattore K	Compensazione temperatura
ECDI/1	In linea / by-pass	R3/4"	0 – 5 mS	1	–
ECDIC/1	In linea / by-pass	R3/4"	0 – 5 mS	1	NTC 10K
ECDICPT/1	In linea / by-pass	R3/4"	0 – 5 mS	1	PT100
ECDI/01	In linea / by-pass	R3/4"	0 – 200 µS	0,1	–
ECDIC/01	In linea / by-pass	R3/4"	0 – 200 µS	0,1	NTC 10K
ECDICPT/01	In linea / by-pass	R3/4"	0 – 200 µS	0,1	PT100
ECDIIM/1	Immersione	G1/2"	0 – 5 mS	1	–
ECDICIM/1	Immersione	G1/2"	0 – 5 mS	1	NTC 10K
ECDICPTIM/1	Immersione	G1/2"	0 – 5 mS	1	PT100
ECDIIM/01	Immersione	G1/2"	0 – 200 µS	0,1	–
ECDIIM/02	Immersione	G1/2"	0 – 500 µS	0,2	–
ECDICIM/01	Immersione	G1/2"	0 – 200 µS	0,1	NTC 10K
ECDICPTIM/01	Immersione	G1/2"	0 – 200 µS	0,1	PT100

Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).

Sonde conduttive – ECDHL

Corpo in epoxy, elettrodi in platino, diametro 12 mm.

Modello	Montaggio	Scala	Fattore K	Compensazione temperatura
ECDHL/1	In linea / by-pass	0,2 – 20 mS	1	–
ECDHLC/1	In linea / by-pass	0,2 – 20 mS	1	NTC 10K
ECDHLCPT/1	In linea / by-pass	0,2 – 20 mS	1	PT100
ECDHL/01	In linea / by-pass	0 – 200 µS	0,1	–
ECDHLC/01	In linea / by-pass	0 – 200 µS	0,1	NTC 10K
ECDHLCPT/01	In linea / by-pass	0 – 200 µS	0,1	PT100
ECDHL/10	In linea / by-pass	20 – 200 mS	10	–
ECDHLC/10	In linea / by-pass	20 – 200 mS	10	NTC 10K
ECDHLCPT/10	In linea / by-pass	20 – 200 mS	10	PT100

Temperatura di lavoro 1 – 70 °C, pressione di lavoro 7 bar.

Sonde conduttive – EICDC

Corpo ed elettrodi in acciaio inox, attacco R3/4", montaggio in linea o in by-pass.

Modello	Scala	Fattore K	Compensazione temperatura	Temperatura di lavoro
EICDC/1	0 – 20 mS	1	NTC 10K	1 – 130 °C
EICDCPT/1	0 – 20 mS	1	PT100	1 – 130 °C
EICDC/01	0 – 200 µS	0,1	NTC 10K	1 – 130 °C
EICDCPT/01	0 – 200 µS	0,1	PT100	1 – 130 °C
EICDC/001	0 – 20 µS	0,01	NTC 10K	1 – 130 °C
EICDCPT/001	0 – 20 µS	0,01	PT100	1 – 130 °C
EICDCHPT/1	0 – 20 mS	1	PT100	1 – 200 °C
EICDCHPT/01	0 – 200 µS	0,1	PT100	1 – 200 °C
EICDCHPT/001	0 – 20 µS	0,01	PT100	1 – 200 °C

Pressione di lavoro 15 bar.

Sonde induttive

	ECDINDPT	ECDSINDPT
Scala di lettura	0,3 – 3 mS 0,3 – 30 mS 0,3 – 300 mS	0,3 – 10 mS
Sistema di misura	Induttivo	Induttivo
Corpo	PEEK	PEEK
Montaggio	In linea / by-pass / immersione	In linea / by-pass / immersione
Compensazione temperatura	PT100	PT100
Temperatura di lavoro	1 – 85 °C (100 °C in misura temporanea)	1 – 85 °C (100 °C in misura temporanea)
Pressione di lavoro	8 bar	8 bar

Celle amperometriche chiuse – Cloro libero

	SCL3N/0,5	SCL3N/2	SCL3N/20	SCL18/0,5	SCL18/2	SCL18/20	SCL3S/20
Scala di lettura	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l	0 – 20 mg/l
Risoluzione	0,001	0,001	0,01	0,001	0,001	0,01	0,01
Cloro libero	Inorganico	Inorganico	Inorganico	Inorganico	Inorganico	Inorganico	Organico e inorganico
Acqua	Dolce	Dolce	Dolce	Dolce	Dolce	Dolce	Dolce o salata
Elettrodi	2	2	2	3	3	3	2
Membrana selettiva	Sì	Sì	Sì	No	No	No	Sì
Compensazione automatica	pH e temperatura	pH e temperatura	pH e temperatura	pH e temperatura	pH e temperatura	pH e temperatura	Temperatura
Autopulizia	–	–	–	Sì	Sì	Sì	–
pH di lavoro	5 – 9,5	5 – 9,5	5 – 9,5	5 – 9	5 – 9	5 – 9	5,5 – 9,5
Temperatura di lavoro	1 – 40 °C	1 – 40 °C	1 – 40 °C	5 – 70 °C	5 – 70 °C	5 – 70 °C	5 – 45 °C
Pressione di lavoro	1 bar	1 bar	1 bar	8 bar	8 bar	8 bar	1 bar
Flusso d’acqua	30 l/h	30 l/h	30 l/h	40 l/h	40 l/h	40 l/h	30 l/h

Celle amperometriche chiuse – Biossido di cloro

	SCL2/0,5	SCL2/2	SCL2/20	SCL17/0,5	SCL17/2	SCL17/20
Scala di lettura	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l	0 – 0,5 mg/l	0 – 2 mg/l	0 – 20 mg/l
Risoluzione	0,001	0,001	0,01	0,001	0,001	0,01
Elettrodi	2	2	2	3	3	3
Membrana selettiva	Sì	Sì	Sì	No	No	No
Autopulizia	–	–	–	Sì	Sì	Sì
pH di lavoro	1 – 6	1 – 6	1 – 6	5 – 9	5 – 9	5 – 9
Temperatura di lavoro	1 – 40 °C	1 – 40 °C	1 – 40 °C	5 – 70 °C	5 – 70 °C	5 – 70 °C
Pressione di lavoro	1 bar	1 bar	1 bar	8 bar	8 bar	8 bar
Flusso d’acqua	30 l/h	30 l/h	30 l/h	40 l/h	40 l/h	40 l/h

Compensazione automatica della temperatura su tutti i modelli.

Celle amperometriche chiuse – Altri ossidanti

	SCL8/2	SCL8/20	SBR/20	SCL9	SCL11/200	SCL11/2000	SCL10	SCT
Misura	Cloro totale	Cloro totale	Bromo	Perossido di idrogeno	Acido peracetico	Acido peracetico	Ozono	Cloriti
Scala di lettura	0 – 2 mg/l	0 – 20 mg/l	0 – 20 mg/l	0 – 200 mg/l	0 – 200 mg/l	0 – 2.000 mg/l	0 – 20 mg/l	0 – 2 mg/l
Risoluzione	0,001	0,01	0,01	0,1	0,1	1	0,01	0,001
pH di lavoro	4 – 12	4 – 12	6,5 – 9,5	1 – 11	1 – 6	1 – 6	2 – 11	5,5 – 9,5
Pressione di lavoro	1 bar	1 bar	0,5 bar	1 bar	1 bar	1 bar	1 bar	1 bar

Tutti i modelli: 2 elettrodi, membrana selettiva, compensazione automatica della temperatura, temperatura di lavoro 1 – 40 °C, flusso d’acqua 30 l/h.

Celle aperte ECL

	ECL6	ECL6/E	ECL7	ECL12	ECL12/E	ECL20	ECL21
Acqua	Dolce	Dolce	Dolce	Mare	Mare	Dolce	Mare
Stabilizzatore di portata	Sì	Sì	Sì	Sì	Sì	–	–
Sensore e regolazione di flusso	Sì	Sì	Sì	Sì	Sì	–	–
Porta elettrodo per	Temperatura, pH, Redox	Temperatura	Temperatura, pH, Redox (PG13,5)	Temperatura, pH, Redox	Temperatura	–	–

Tutti i modelli: sistema amperometrico, scala 0 – 10 mg/l, risoluzione 0,01, cloro libero organico e inorganico, temperatura di lavoro 1 – 40 °C, pressione 0,4 – 5 bar, flusso d’acqua 40 l/h.

Sonda di torbidità

	ETORB2
Scala di lettura	0/40 NTU – 0/400 NTU – 0/4.000 NTU
Errore di misura	± 5% del valore letto
Sistema di misura	Luce diffusa NIR a 90°, principio nefelometrico
Corpo	PVC
Finestra ottica	Vetro zaffiro
Compensazione automatica	Temperatura
Autopulizia	Sì (getto d’acqua, max 1 bar)
Temperatura di lavoro	0 – 40 °C
Pressione di lavoro	2 bar

Sonde di ossigeno disciolto

	EOLUM
Scala di lettura	0 – 20 mg/l
Risoluzione	0,01
Sistema di misura	Fluorescenza
Compensazione automatica	Temperatura e pressione
Temperatura di lavoro	−5 / +50 °C
Pressione di lavoro	10 bar
Corpo	Acciaio inox

Installazione

Posizionamento degli elettrodi

Il posizionamento degli elettrodi si definisce in funzione delle caratteristiche dell’impianto e dell’acqua da analizzare.

Porta elettrodi a deflusso PEF e porta sonde NPED

In by-pass

Le sonde sono alloggiate in un porta elettrodi a deflusso PEF o in un porta sonde NPED, collegato a una presa d’acqua in uscita dal serbatoio e attraversato da circa 30 l/h di acqua di campionamento. È possibile integrare un sensore di flusso, che arresta il dosaggio in assenza di flusso.

Porta elettrodi →

In immersione

L’elettrodo è immerso direttamente nel serbatoio di accumulo dell’acqua da trattare, mediante un porta elettrodo a immersione.

Porta elettrodi →

Porta elettrodo a immersione con ugello di pulizia

In immersione con pulizia

Soluzione indicata per acque cariche: a intervalli programmati il quadro di controllo pone lo strumento in stand-by e apre un’elettrovalvola che invia acqua o aria all’ugello; terminata la pulizia, la richiude e, trascorso il tempo di ripolarizzazione dell’elettrodo, riattiva il dosaggio.

Porta elettrodi →

In linea

Gli elettrodi sono inseriti direttamente sulla tubazione dell’acqua da trattare.

Porta elettrodi →

Skid

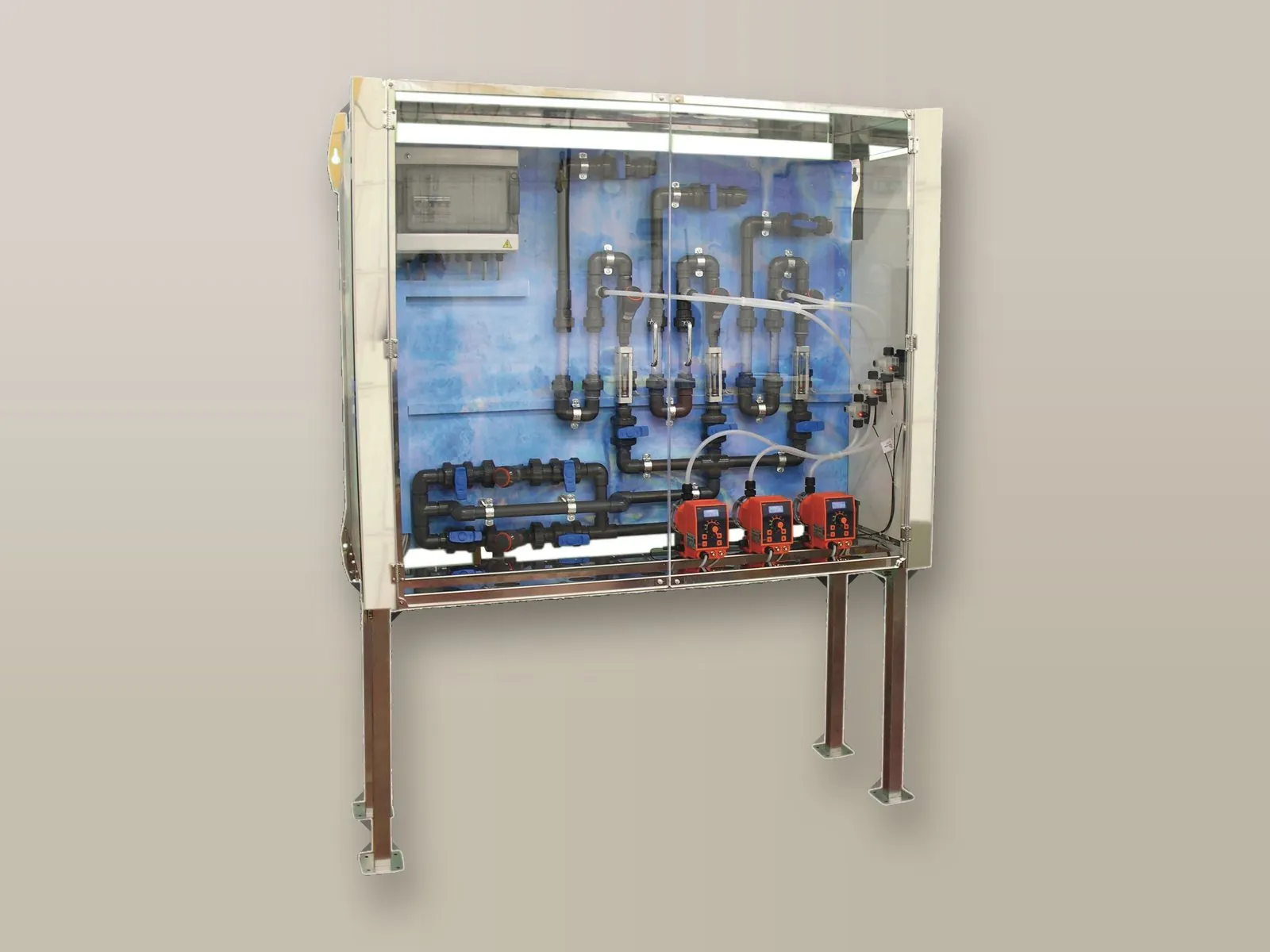

Versioni in armadio o su skid

Strumento, pompe, porta elettrodi e accessori sono disponibili anche pre-assemblati in armadio o su skid, collaudati prima della consegna.

In armadio

Su skid

Strumento

Lo strumento di controllo

Acquisisce la misura dalla sonda e comanda la pompa dosatrice in proporzione al valore rilevato. È fornito pre-assemblato su pannello, pronto per il collegamento.

Display a colori

Display retroilluminato multicolore, che segnala i diversi stati di funzionamento mediante il cambio di colore. Programmazione tramite un’unica manopola.

Quattro modalità

Dosaggio proporzionale, ON/OFF, PWM e PID, con partenza ritardata del dosaggio.

Memorizzazione dei dati

Memorizzazione permanente dei dati e log di sistema consultabile sul display; il log interno è esportabile su memoria USB per l’elaborazione con un foglio di calcolo.

Allarmi

Livello del prodotto, assenza di flusso, superamento del tempo massimo di dosaggio, sonda guasta, lettura fuori scala; segnalazione acustica o luminosa tramite l’uscita di allarme.

La pompa dosatrice, con portata e contropressione definite in fase d’ordine, si collega all’uscita impulsiva (e/o 0-4/20 mA) e funziona in modalità proporzionale o ON/OFF. Sono in dotazione una valvola di iniezione pre-tarata e una sonda di livello magnetica con pescante di fondo coassiale, che arresta la pompa all’esaurimento del prodotto.

Display

Visualizzazione simultanea dei due parametri

Il display visualizza i due valori misurati, lo stato di ciascuna pompa e la temperatura.

pH e cloro libero

Display LDpHRh: pH e potenziale Redox in mV

pH e Redox

pH e conducibilità

Display LDRhRh: due potenziali Redox in mV

Redox e Redox

Display LDRhCL: potenziale Redox in mV e acido peracetico in mg/l

Redox e acido peracetico

Scheda tecnica

Scheda tecnica dello strumento

Ingressi, uscite, modalità di regolazione e allarmi dello strumento di controllo.

Ingressi

2 sonde di misura
Temperatura
Sensore di flusso
2 livelli dei prodotti
Contatore lancia impulsi o segnale mA

Uscite

2 pompe dosatrici proporzionali o PID
2 uscite digitali o PID
3 uscite 0-4/20 mA proporzionali

Regolazione

Proporzionale
ON/OFF
PWM
PID
Partenza ritardata

Allarmi

Livello prodotti
Assenza di flusso
Tempo massimo di dosaggio
Sonda guasta
Lettura fuori scala

Alimentazione

230 VAC
12 – 24 VDC

Telecontrollo

Telecontrollo del sistema

Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.

Portale web NIMBUS per il telecontrollo dei sistemi

Ethernet Optional, una a scelta

Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.

Wi-Fi Optional, una a scelta

Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.

4G Optional, una a scelta

Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.

Modbus RTU Di serie (standard), optional (PLUS)

Integrazione nel vostro PLC tramite porta seriale.

Uscita 0-4/20 mA Di serie (PLUS), optional (standard)

Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.

Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.

Il portale NIMBUS

Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.

Vista generale

In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).

Mappa degli impianti

Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.

Storico e grafici

Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.

Allarmi e notifiche

Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.

Set point e dosaggi

Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.

Ingressi e uscite

Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.

Calendario della manutenzione

Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.

Squadra e permessi

L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.

Report e registro attività

Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.

Personalizzazione

Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.

Registrazione guidata

Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.

Integrazione nel PLC

In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.

Portale NIMBUS: Letture in tempo reale, contatori e timer — Letture in tempo reale, contatori e timer

Portale NIMBUS: Andamento di cloro libero e temperatura — Andamento di cloro libero e temperatura

Portale NIMBUS: Set point e modalità di lavoro di ciascun canale — Set point e modalità di lavoro di ciascun canale

Portale NIMBUS: Stato di relè, impulsi, ingressi e uscite mA — Stato di relè, impulsi, ingressi e uscite mA

Optional

Accessori opzionali

Accessori disponibili su richiesta per l’adattamento del sistema alle esigenze dell’impianto.

Contenitore

Serbatoi in PE per il prodotto chimico, con vasca di sicurezza.

Dettagli →

Contatore lancia impulsi

Consente il dosaggio proporzionale al volume d’acqua effettivamente trattato.

Dettagli →

Sensore di flusso

Installato sulla mandata della pompa, verifica l’effettiva esecuzione del dosaggio.

Dettagli →

Miscelatore statico

Assicura la miscelazione del prodotto con l’acqua e protegge la tubazione dal contatto diretto.

Dettagli →

Soppressore di impulsi

Attenua le pulsazioni generate dalla pompa dosatrice.

Dettagli →

Lancia di iniezione

Immette il prodotto al centro della tubazione.

Dettagli →

Valvola multifunzione

Funzioni di pressione, sicurezza e antisifone riunite in un’unica valvola.

Dettagli →

Elettrovalvola

Azionata dallo strumento in funzione del valore misurato.

Quale scegliere

Dalla soluzione più semplice alla più completa

Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.

Stazione di dosaggio

La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.

Dettagli →

LDsRh

Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.

Dettagli →

LDsCL

La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.

Dettagli →

LD Doppio Parametro

Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.

Centurio PRO

Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.

Dettagli →

Consulenza tecnica

Indicateci i parametri da controllare e le caratteristiche dell’impianto: proporremo strumento, sonde, pompe e accessori più adatti.

Contattateci Elettrodi e sonde Tutti gli strumenti

Campi di impiego

Acque potabili

Circuiti sanitari

Industria

Acque reflue

Piscine

Due parametri a scelta

Sonde ed elettrodi

Due regolazioni indipendenti

Modelli principali

LDpHCL

LDpHRh

LDpHCD

LDRhRh

LDRhCL

Combinazioni e dati tecnici

Combinazioni disponibili

Schede delle sonde

Posizionamento degli elettrodi

In by-pass

In immersione

In immersione con pulizia

In linea

Versioni in armadio o su skid

In armadio

Su skid

Lo strumento di controllo

Display a colori

Quattro modalità

Memorizzazione dei dati

Allarmi

Visualizzazione simultanea dei due parametri

pH e cloro libero

pH e Redox

pH e conducibilità

Redox e Redox

Redox e acido peracetico

Scheda tecnica dello strumento

Ingressi

Uscite

Regolazione

Allarmi

Alimentazione

Telecontrollo del sistema

Ethernet Optional, una a scelta

Wi-Fi Optional, una a scelta

4G Optional, una a scelta

Modbus RTU Di serie (standard), optional (PLUS)

Uscita 0-4/20 mA Di serie (PLUS), optional (standard)

Il portale NIMBUS

Vista generale

Mappa degli impianti

Storico e grafici

Allarmi e notifiche

Set point e dosaggi

Ingressi e uscite

Calendario della manutenzione

Squadra e permessi

Report e registro attività

Personalizzazione

Registrazione guidata

Integrazione nel PLC

Accessori opzionali

Contenitore

Contatore lancia impulsi

Sensore di flusso

Miscelatore statico

Soppressore di impulsi

Lancia di iniezione

Valvola multifunzione

Elettrovalvola

Dalla soluzione più semplice alla più completa

Stazione di dosaggio

LDsRh

LDsCL

LD Doppio Parametro

Centurio PRO

Consulenza tecnica

Parliamo del vostro impianto
