Misura
La sonda rileva la conducibilità, su scala µS o mS a seconda del modello, con compensazione automatica della temperatura.
Misura e regolazione
LDsCD

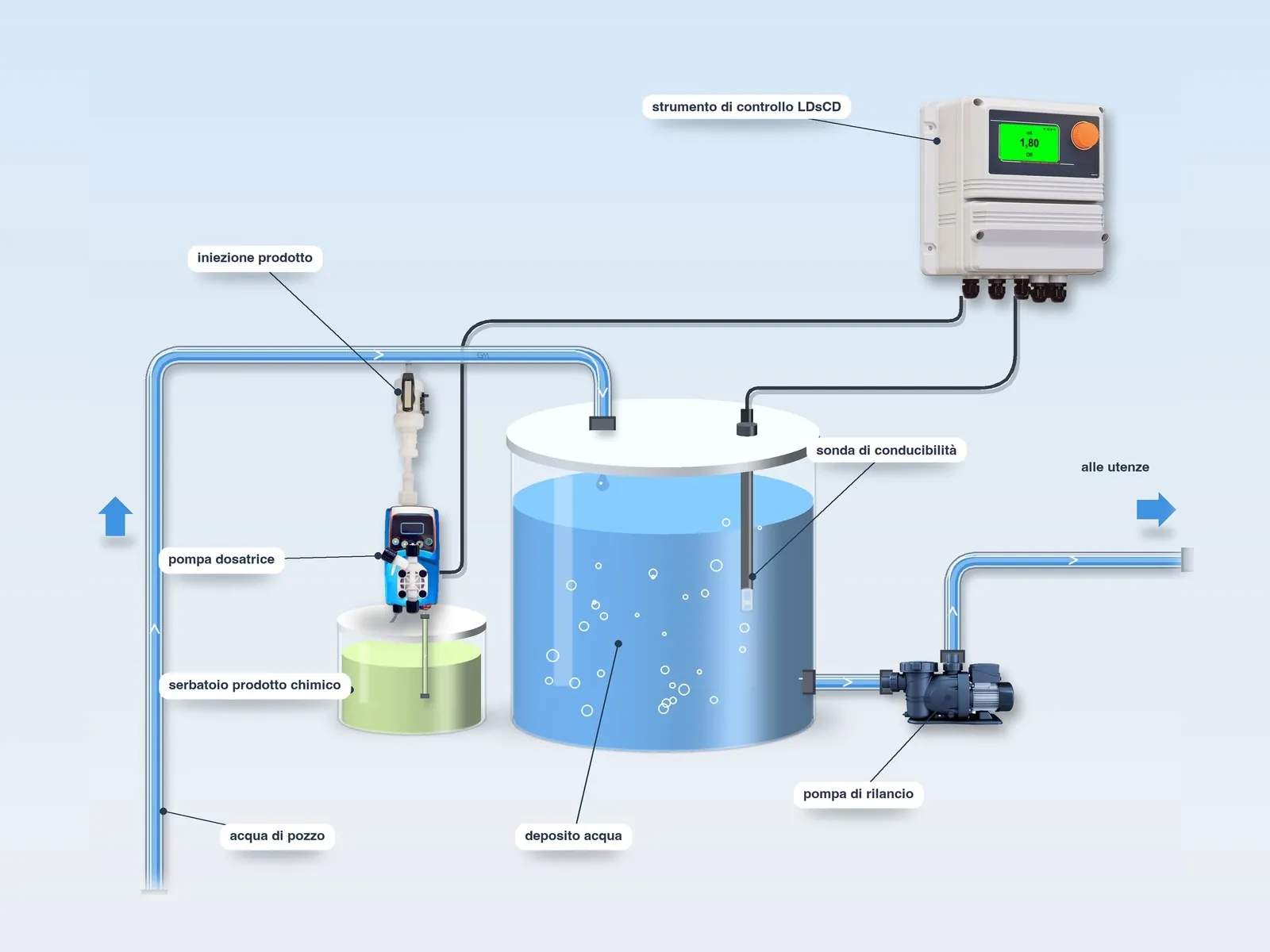

Il sistema LDsCD misura la conducibilità dell’acqua e, in funzione del valore impostato (set point), attiva o disattiva il dosaggio dei prodotti chimici oppure comanda l’apertura e la chiusura delle elettrovalvole di carico e scarico.
- Scala fino a 0 – 300 mS
- Sonde conduttive o induttive
- Compensazione automatica della temperatura
- In by-pass, in linea o in immersione
300mSScala massima
2Principi di misura
3Posizioni della sonda
0 – 100°CTemperatura misurata
Come funziona
Principio di regolazione
In funzione della conducibilità misurata e del valore impostato, lo strumento comanda pompe dosatrici, elettrovalvole o altre apparecchiature.
Regolazione ON/OFF
Lo strumento attiva l’uscita al superamento del set point ON, la disattiva al raggiungimento del set point OFF e la riattiva quando la conducibilità ritorna al set point ON.
Dosaggio e scarico
Le pompe dosatrici possono dosare prodotti chimici in base alla conducibilità misurata; elettrovalvole o valvole motorizzate gestiscono il carico e lo scarico dell’acqua.
Impiego
Campi di impiego
Circuiti sanitari
Circuiti di acqua sanitaria.
Industria
Acque di processo industriali.
Sonde
Sonde conduttive e induttive
Sonde con elettrodi in grafite, in acciaio inox o ad alta linearità, a principio conduttivo o induttivo.
Conduttive
Quattro serie: corpo in PVDF con elettrodi in inox (0 – 200 µS o 0 – 5 mS) o in grafite (0 – 20 o 0 – 200 mS), corpo ed elettrodi in inox per immersione e alte temperature, corpo in epoxy con elettrodi in platino ad alta linearità.
Sonde conduttive →
Induttiva
Lettura particolarmente stabile e precisa, in quanto non influenzata dalla polarizzazione e dai depositi tipici delle sonde conduttive; misura anche in acqua ferma, fino a 300 mS. Deve essere installata con il flusso orientato sull’estremità della sonda, evitando depositi di solidi e bolle d’aria.
Sonde induttive →
Sonda induttiva

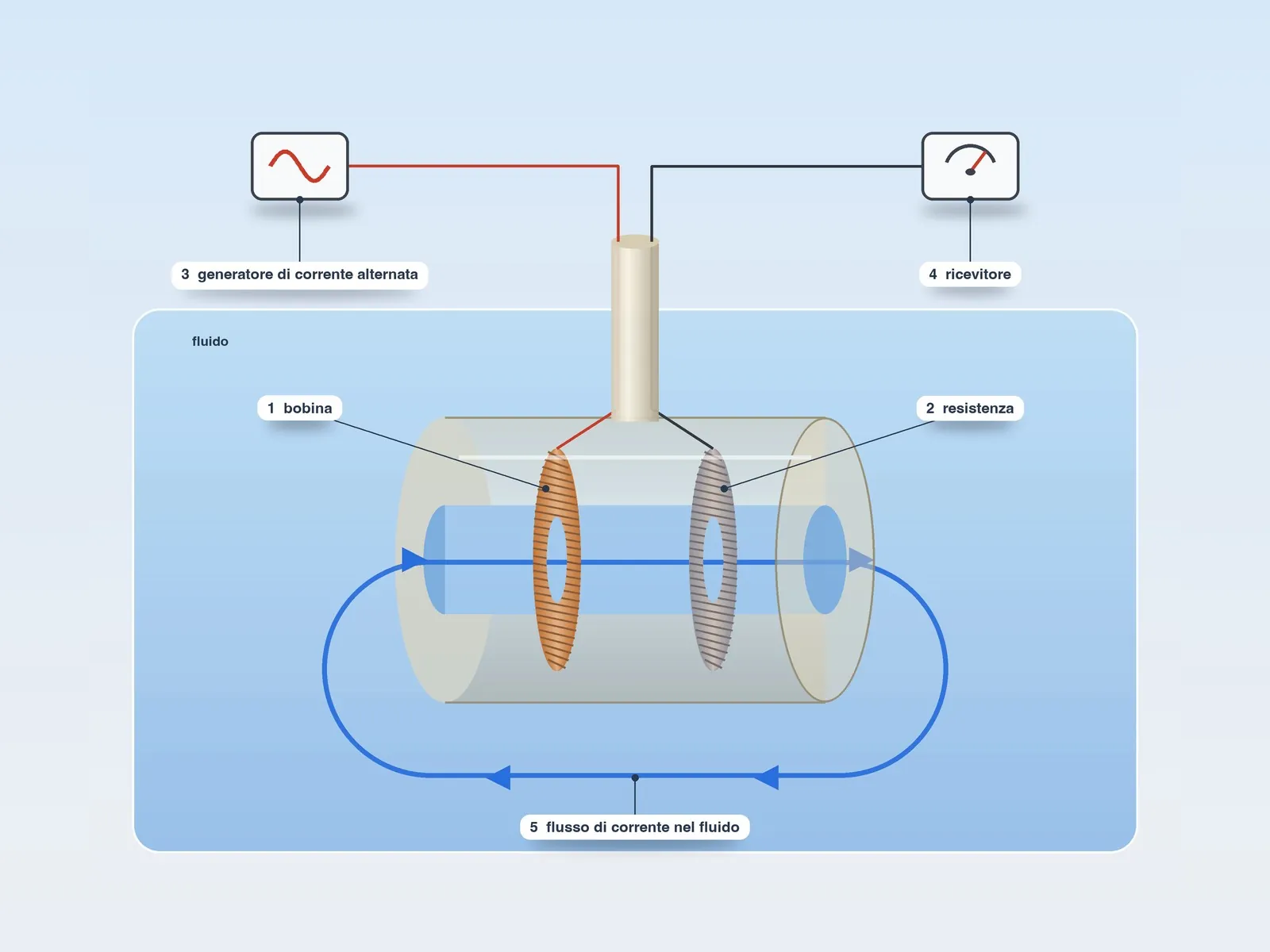

Principio di misura della sonda induttiva
La misura induttiva si basa su una corrente in uscita proporzionale alla conducibilità. La sonda è composta da due elementi, una bobina e una resistenza, alloggiati in un involucro cilindrico attraversato da un foro: la tensione alternata applicata alla bobina crea un campo magnetico alternato che genera nel fluido una corrente proporzionale alla conducibilità; questa corrente induce una tensione nella resistenza, che il ricevitore elabora per determinare la conducibilità.

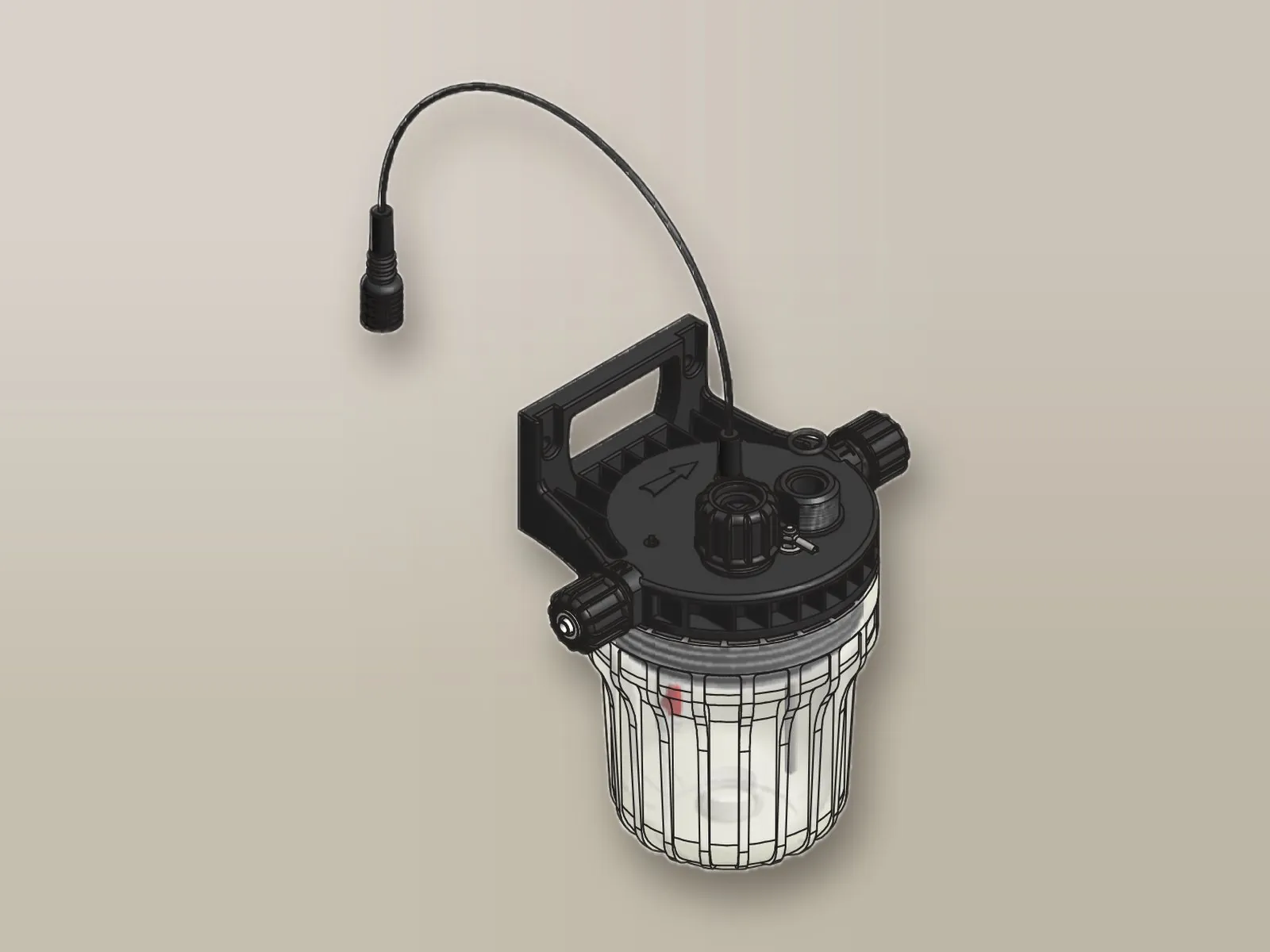

In by-pass
Nel porta sonda a deflusso.

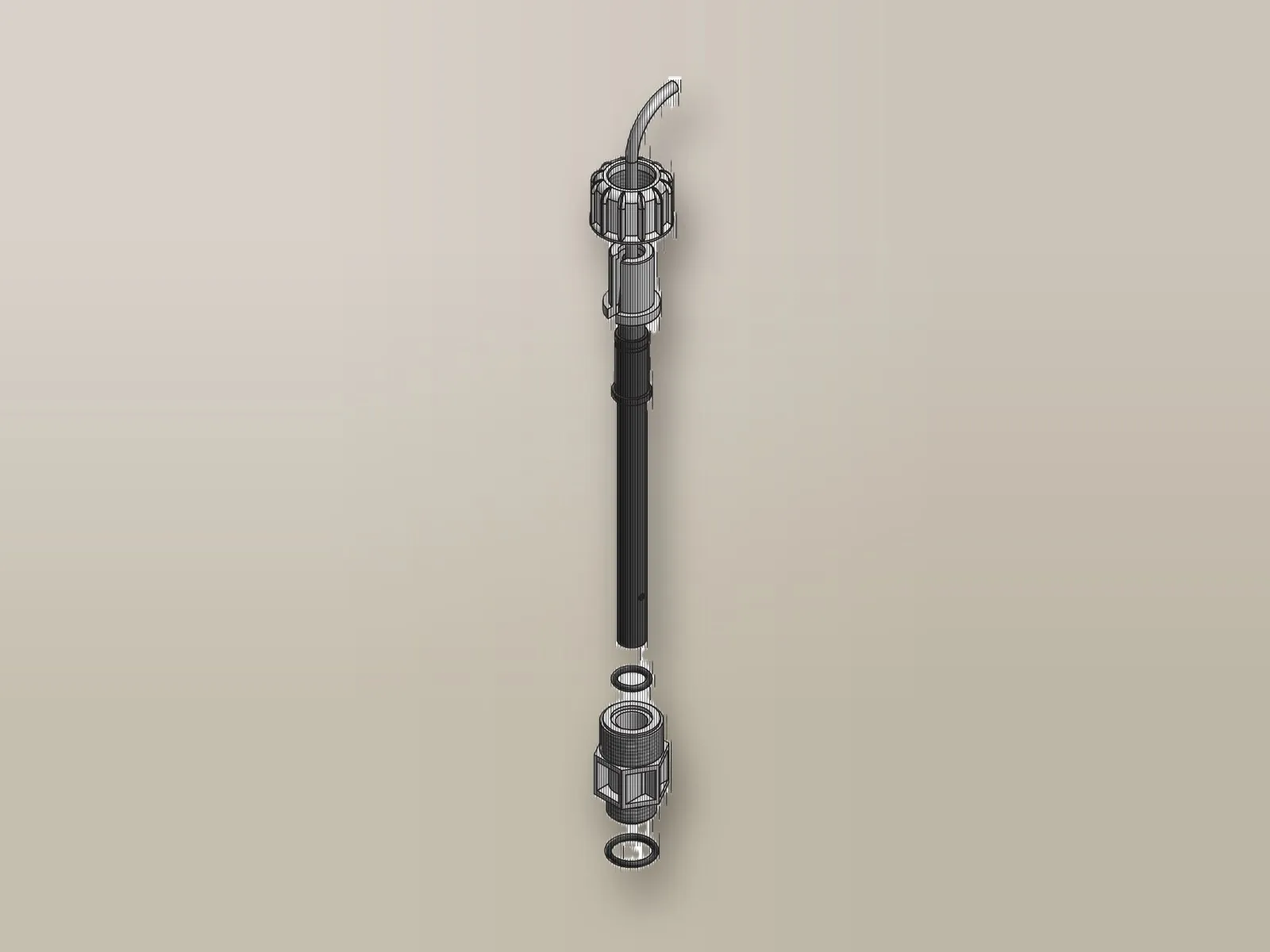

In linea
Direttamente sulla tubazione.

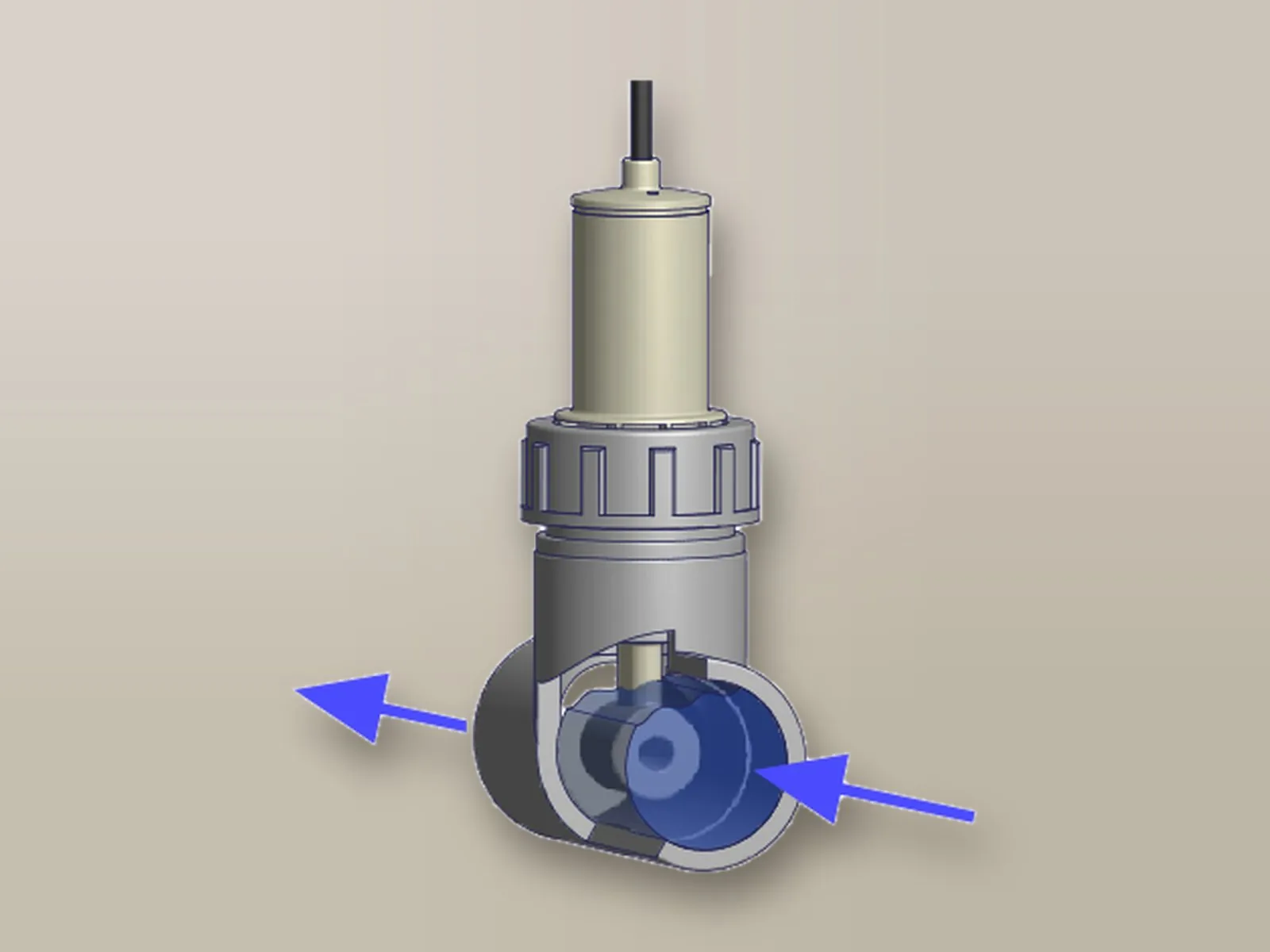

Direzione del flusso
Il flusso deve essere orientato sul foro della sonda.

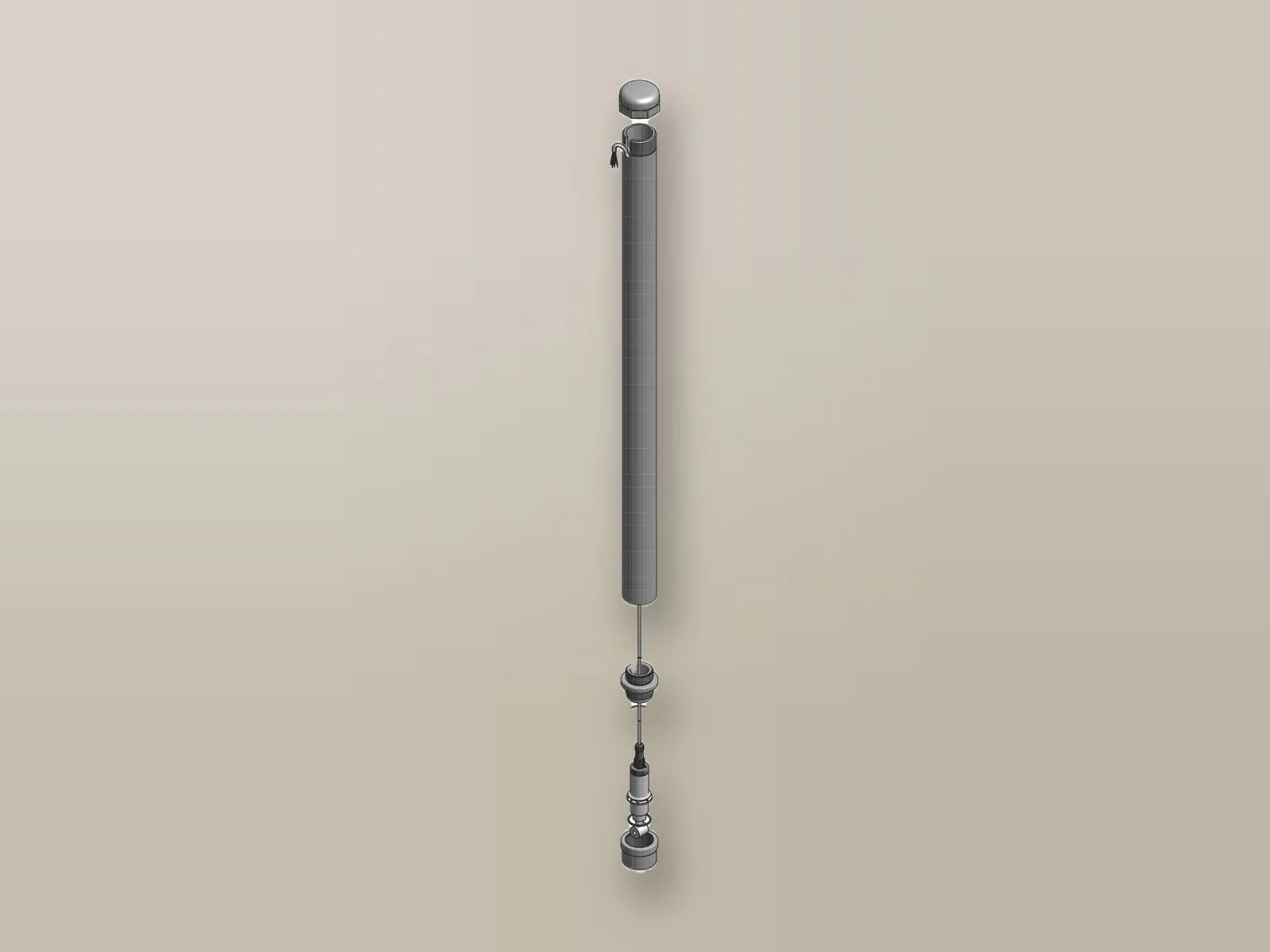

In immersione
Alcuni modelli sono installabili anche a immersione.
Dati tecnici
Scheda tecnica delle sonde
Lo strumento misura la conducibilità fino a 0 – 300 mS (µS o mS in base alla sonda) e la temperatura da 0 a 100 °C (risoluzione 0,1 °C), con compensazione automatica; misura conduttiva o induttiva, sonda in by-pass, in linea o in immersione.
Sonde conduttive – ECDC
Corpo in PVDF, elettrodi in grafite.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | – |
| ECDCC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCPT/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | PT100 |
| ECDC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | – |
| ECDCC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCPT/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | PT100 |
| ECDCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | – |
| ECDCCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCIMPT/1 | Immersione | G1/2" | 0 – 20 mS | 1 | PT100 |
| ECDCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | – |
| ECDCCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCIMPT/10 | Immersione | G1/2" | 0 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
Sonde conduttive – ECDI
Corpo in PVDF, elettrodi in acciaio inox.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDI/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | – |
| ECDIC/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPT/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | PT100 |
| ECDI/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | – |
| ECDIC/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPT/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | PT100 |
| ECDIIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | – |
| ECDICIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPTIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | PT100 |
| ECDIIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | – |
| ECDIIM/02 | Immersione | G1/2" | 0 – 500 µS | 0,2 | – |
| ECDICIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPTIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
Sonde conduttive – ECDHL
Corpo in epoxy, elettrodi in platino, diametro 12 mm.
| Modello | Montaggio | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|
| ECDHL/1 | In linea / by-pass | 0,2 – 20 mS | 1 | – |
| ECDHLC/1 | In linea / by-pass | 0,2 – 20 mS | 1 | NTC 10K |
| ECDHLCPT/1 | In linea / by-pass | 0,2 – 20 mS | 1 | PT100 |
| ECDHL/01 | In linea / by-pass | 0 – 200 µS | 0,1 | – |
| ECDHLC/01 | In linea / by-pass | 0 – 200 µS | 0,1 | NTC 10K |
| ECDHLCPT/01 | In linea / by-pass | 0 – 200 µS | 0,1 | PT100 |
| ECDHL/10 | In linea / by-pass | 20 – 200 mS | 10 | – |
| ECDHLC/10 | In linea / by-pass | 20 – 200 mS | 10 | NTC 10K |
| ECDHLCPT/10 | In linea / by-pass | 20 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 70 °C, pressione di lavoro 7 bar.
Sonde conduttive – EICDC
Corpo ed elettrodi in acciaio inox, attacco R3/4", montaggio in linea o in by-pass.
| Modello | Scala | Fattore K | Compensazione temperatura | Temperatura di lavoro |
|---|---|---|---|---|
| EICDC/1 | 0 – 20 mS | 1 | NTC 10K | 1 – 130 °C |
| EICDCPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 130 °C |
| EICDC/01 | 0 – 200 µS | 0,1 | NTC 10K | 1 – 130 °C |
| EICDCPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 130 °C |
| EICDC/001 | 0 – 20 µS | 0,01 | NTC 10K | 1 – 130 °C |
| EICDCPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 130 °C |
| EICDCHPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 200 °C |
| EICDCHPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 200 °C |
| EICDCHPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 200 °C |
Pressione di lavoro 15 bar.
Sonde induttive
| ECDINDPT | ECDSINDPT | |
|---|---|---|
| Scala di lettura | 0,3 – 3 mS 0,3 – 30 mS 0,3 – 300 mS | 0,3 – 10 mS |
| Sistema di misura | Induttivo | Induttivo |
| Corpo | PEEK | PEEK |
| Montaggio | In linea / by-pass / immersione | In linea / by-pass / immersione |
| Compensazione temperatura | PT100 | PT100 |
| Temperatura di lavoro | 1 – 85 °C (100 °C in misura temporanea) | 1 – 85 °C (100 °C in misura temporanea) |
| Pressione di lavoro | 8 bar | 8 bar |
Installazione
Posizionamento degli elettrodi
Il posizionamento degli elettrodi si definisce in funzione delle caratteristiche dell’impianto e dell’acqua da analizzare.
In by-pass
Le sonde sono alloggiate in un porta elettrodi a deflusso PEF o in un porta sonde NPED, collegato a una presa d’acqua in uscita dal serbatoio e attraversato da circa 30 l/h di acqua di campionamento. È possibile integrare un sensore di flusso, che arresta il dosaggio in assenza di flusso.
Porta elettrodi →
In immersione
L’elettrodo è immerso direttamente nel serbatoio di accumulo dell’acqua da trattare, mediante un porta elettrodo a immersione.
Porta elettrodi →
In linea
Gli elettrodi sono inseriti direttamente sulla tubazione dell’acqua da trattare.
Porta elettrodi →
Posizione corretta
Posizionamento della sonda
Il flusso deve investire l’estremità della sonda, in modo da evitare bolle d’aria e depositi di sedimenti che alterano la lettura.

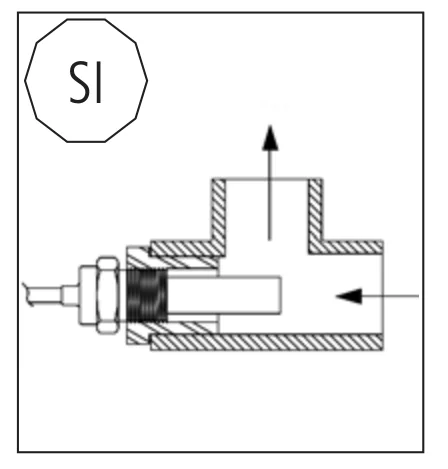

Corretto
Flusso orientato sull’estremità della sonda.

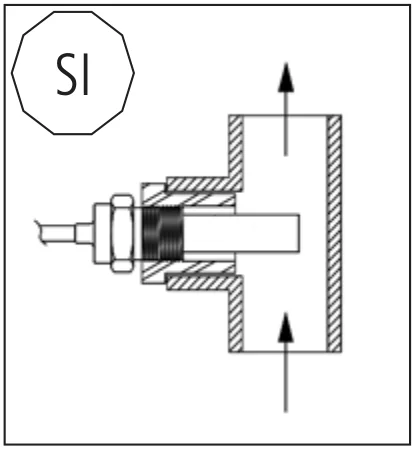

Corretto
Su tratto verticale, con flusso ascendente.

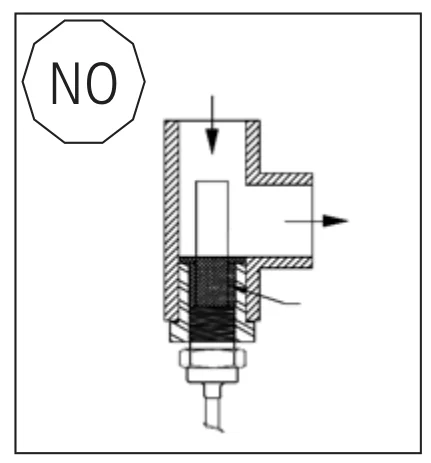

Errato
Depositi di impurità e solidi.

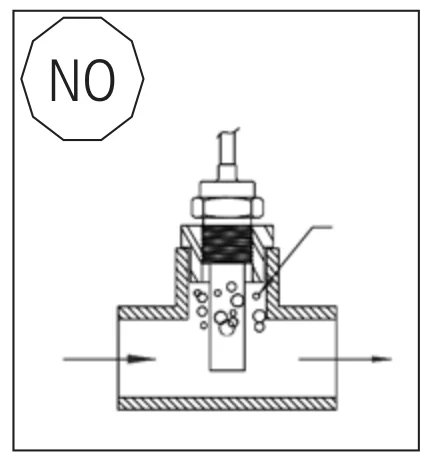

Errato
Bolle d’aria intorno alla sonda.

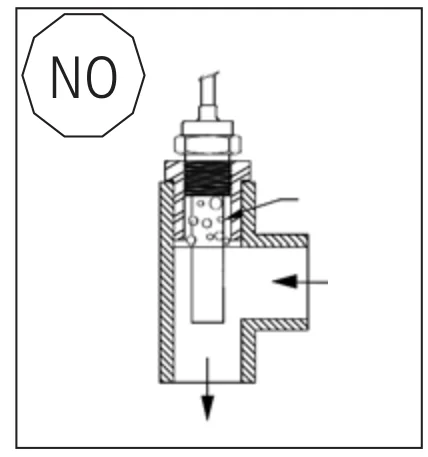

Errato
Bolle d’aria intorno alla sonda.

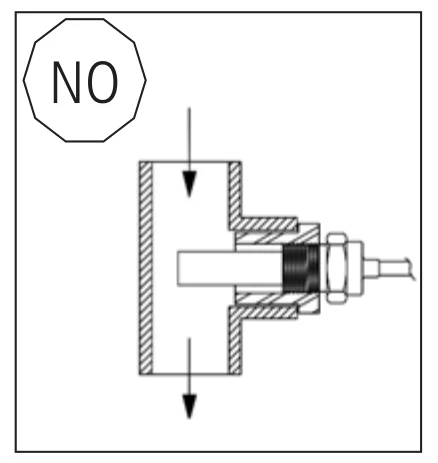

Errato
Bolle d’aria e depositi di solidi.
Strumento
Lo strumento di controllo
Acquisisce la misura dalla sonda e comanda la pompa dosatrice in proporzione al valore rilevato. È fornito pre-assemblato su pannello, pronto per il collegamento.
Display a colori
Display retroilluminato multicolore, che segnala i diversi stati di funzionamento mediante il cambio di colore. Programmazione tramite un’unica manopola.
Quattro modalità
Dosaggio proporzionale, ON/OFF, PWM e PID, con partenza ritardata del dosaggio.
Memorizzazione dei dati
Memorizzazione permanente dei dati e log di sistema consultabile sul display; il log interno è esportabile su memoria USB per l’elaborazione con un foglio di calcolo.
Allarmi
Livello del prodotto, assenza di flusso, superamento del tempo massimo di dosaggio, sonda guasta, lettura fuori scala; segnalazione acustica o luminosa tramite l’uscita di allarme.
La pompa dosatrice, con portata e contropressione definite in fase d’ordine, si collega all’uscita impulsiva (e/o 0-4/20 mA) e funziona in modalità proporzionale o ON/OFF. Sono in dotazione una valvola di iniezione pre-tarata e una sonda di livello magnetica con pescante di fondo coassiale, che arresta la pompa all’esaurimento del prodotto.
Display a colori
Segnalazione cromatica dello stato
Cambiando colore, il display retroilluminato dello strumento segnala i differenti stati di lavoro, riconoscibili anche a distanza.

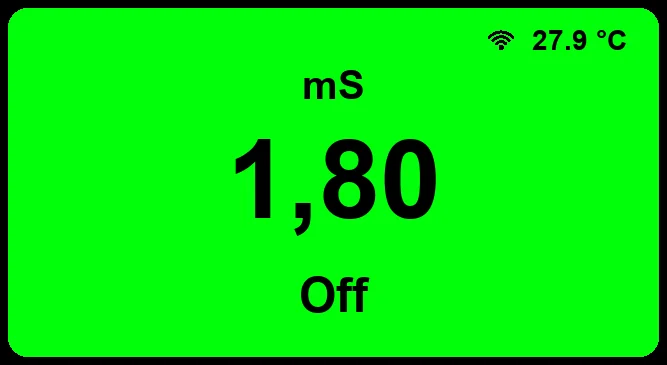

Funzionamento normale
Misura e dosaggio secondo i parametri impostati.

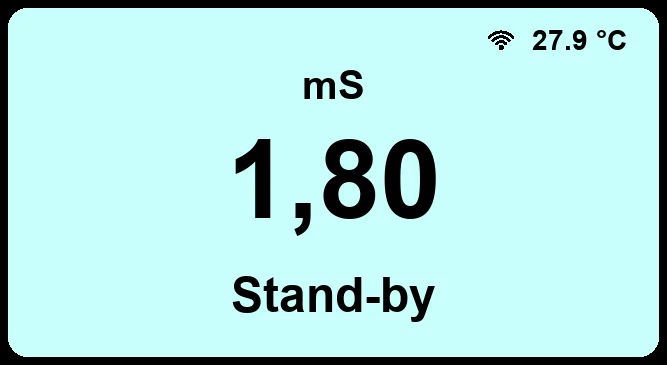

Stand-by
Strumento in stand-by.

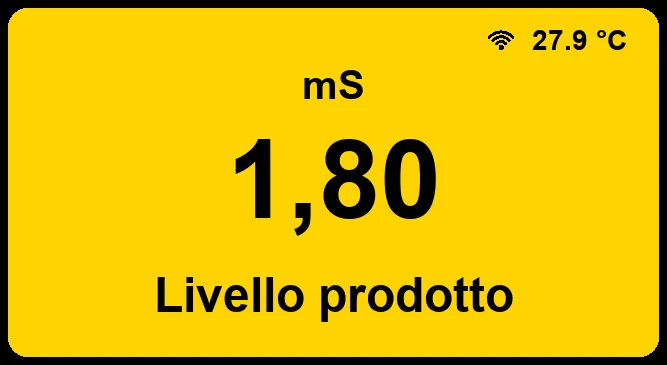

Avviso
Segnalazione di avviso, ad esempio il livello del prodotto chimico.

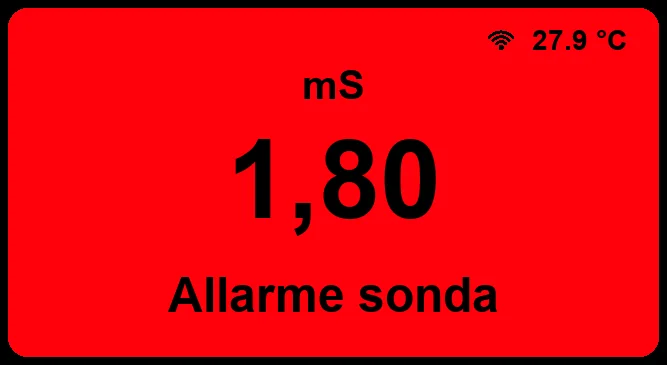

Allarme
Segnalazione di allarme, ad esempio della sonda.

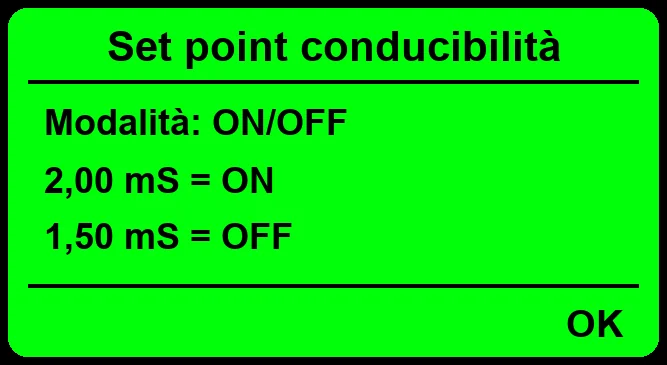

Impostazioni dal display
Scheda tecnica
Scheda tecnica dello strumento
Ingressi, uscite, modalità di regolazione e allarmi dello strumento di controllo.
Ingressi
- Sonda di misura
- Temperatura
- Sensore di flusso
- Livello del prodotto
- Contatore lancia impulsi o segnale mA
Uscite
- 1 pompa dosatrice proporzionale
- 1 uscita digitale
- 2 uscite 0-4/20 mA proporzionali
Regolazione
- Proporzionale
- ON/OFF
- PWM
- PID
- Partenza ritardata
Allarmi
- Livello prodotto
- Assenza di flusso
- Tempo massimo di dosaggio
- Sonda guasta
- Lettura fuori scala
Alimentazione
- 230 VAC
- 12 – 24 VDC
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet Optional, una a scelta
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi Optional, una a scelta
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G Optional, una a scelta
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU Di serie (standard), optional (PLUS)
Integrazione nel vostro PLC tramite porta seriale.
Uscita 0-4/20 mA Di serie (PLUS), optional (standard)
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Optional
Accessori opzionali
Accessori disponibili su richiesta per l’adattamento del sistema alle esigenze dell’impianto.
Contenitore
Serbatoi in PE per il prodotto chimico, con vasca di sicurezza.
Dettagli →
Contatore lancia impulsi
Consente il dosaggio proporzionale al volume d’acqua effettivamente trattato.
Dettagli →
Sensore di flusso
Installato sulla mandata della pompa, verifica l’effettiva esecuzione del dosaggio.
Dettagli →
Miscelatore statico
Assicura la miscelazione del prodotto con l’acqua e protegge la tubazione dal contatto diretto.
Dettagli →
Soppressore di impulsi
Attenua le pulsazioni generate dalla pompa dosatrice.
Dettagli →
Lancia di iniezione
Immette il prodotto al centro della tubazione.
Dettagli →
Valvola multifunzione
Funzioni di pressione, sicurezza e antisifone riunite in un’unica valvola.
Dettagli →
Elettrovalvola
Azionata dallo strumento in funzione del valore misurato.
Consulenza tecnica
Indicateci il tipo di acqua da trattare e le utenze da comandare: proporremo sonda, porta elettrodo, pompe e accessori più adatti.
