Valvola multifunzione
Valvola di pressione, di sicurezza, antisifone e di scarico, per le pompe dosatrici elettromagnetiche e passo-passo.
Accessori per il dosaggio
Valvole
Valvole per la stabilizzazione del dosaggio e la protezione dell’impianto: la valvola multifunzione per le pompe elettromagnetiche e passo-passo, la valvola di sfioro per tutte le pompe dosatrici.
- Pressione, sicurezza, antisifone
- Sfioro, ritegno, derivazione
- Corpo in PP o PVDF
- O-ring in EP o FKM B
1 – 5barPressione (multifunzione)
3 – 18barSicurezza (multifunzione)
0,3 – 0,5barPer l’apertura completa (sfioro)
2Modelli
2 modelli
Multifunzione o sfioro

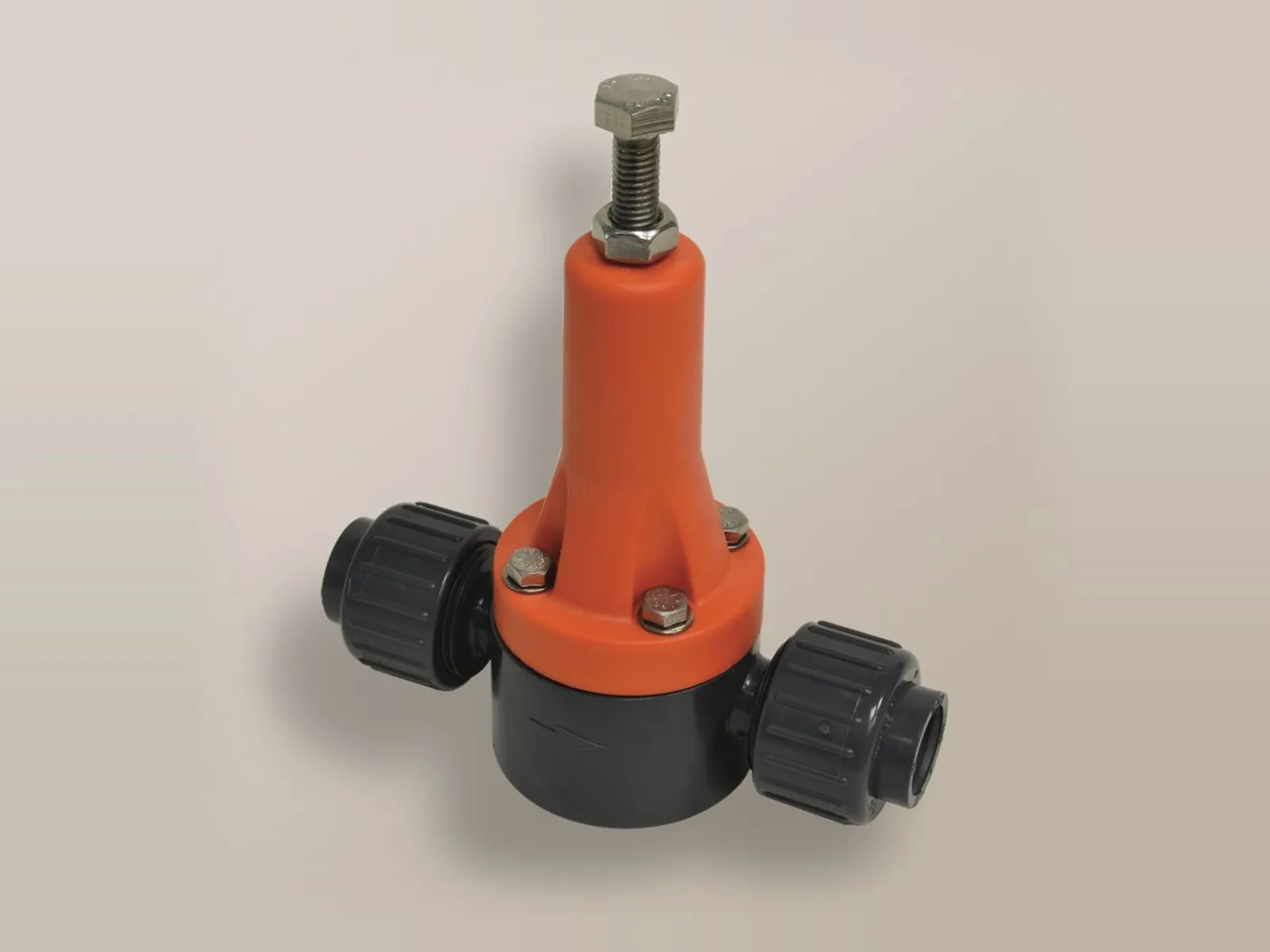

Valvola di sfioro
Valvola di pressione, apertura e chiusura, ritegno e sicurezza, per tutte le pompe dosatrici. Componenti senza attrito e chiusura ermetica con membrane piatte; la tenuta, anche ad alte temperature, è garantita da anelli preformati. Richiede una manutenzione ridotta ed è utilizzabile anche con fluidi densi e, entro certi limiti, con sostanze contenenti solidi.

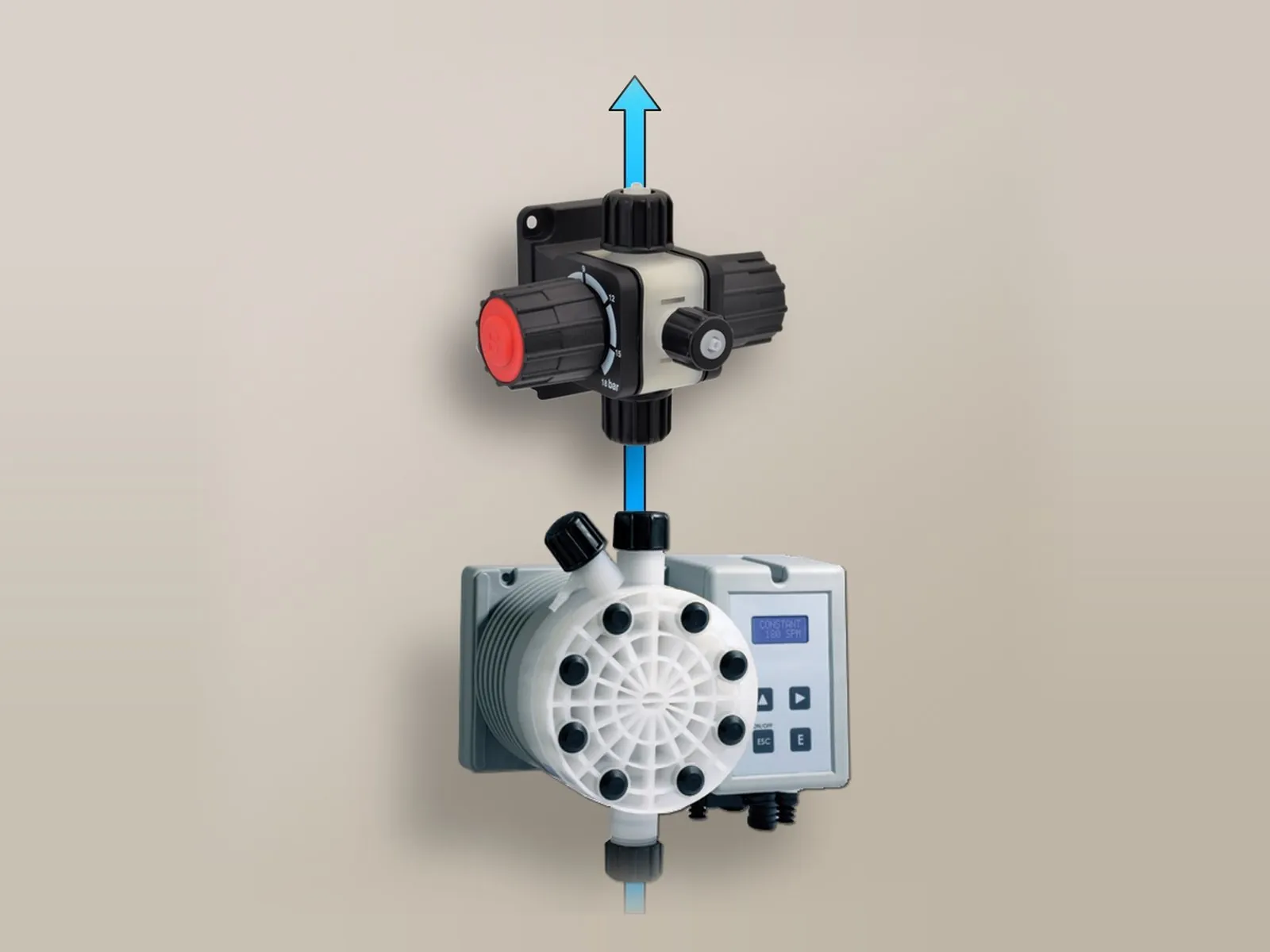

Multifunzione
Le quattro funzioni della valvola multifunzione
Pressione
Stabilizza il dosaggio alla pressione impostata: rimane chiusa in mandata e si apre solo quando la pressione in ingresso è uguale o superiore al valore impostato. Regolazione da 1 a 5 bar.
Sicurezza
Se la pressione supera il valore impostato, scarica il prodotto dalla mandata della pompa attraverso il tubo di scarico della valvola, da ricondurre al contenitore. Regolazione da 3 a 18 bar.
Antisifone
Impedisce l’immissione accidentale di prodotto dovuta a una depressione nell’impianto o quando il punto di iniezione si trova più in basso del contenitore.
Scarico
Consente di togliere la pressione dalla mandata della pompa.
Sfioro
Funzionamento della valvola di sfioro
Una membrana separa il fluido dalla parte superiore della valvola; quando la pressione supera il valore di regolazione, la membrana, contrastata da una molla, si solleva e consente il passaggio del fluido, riducendo la pressione dell’impianto.

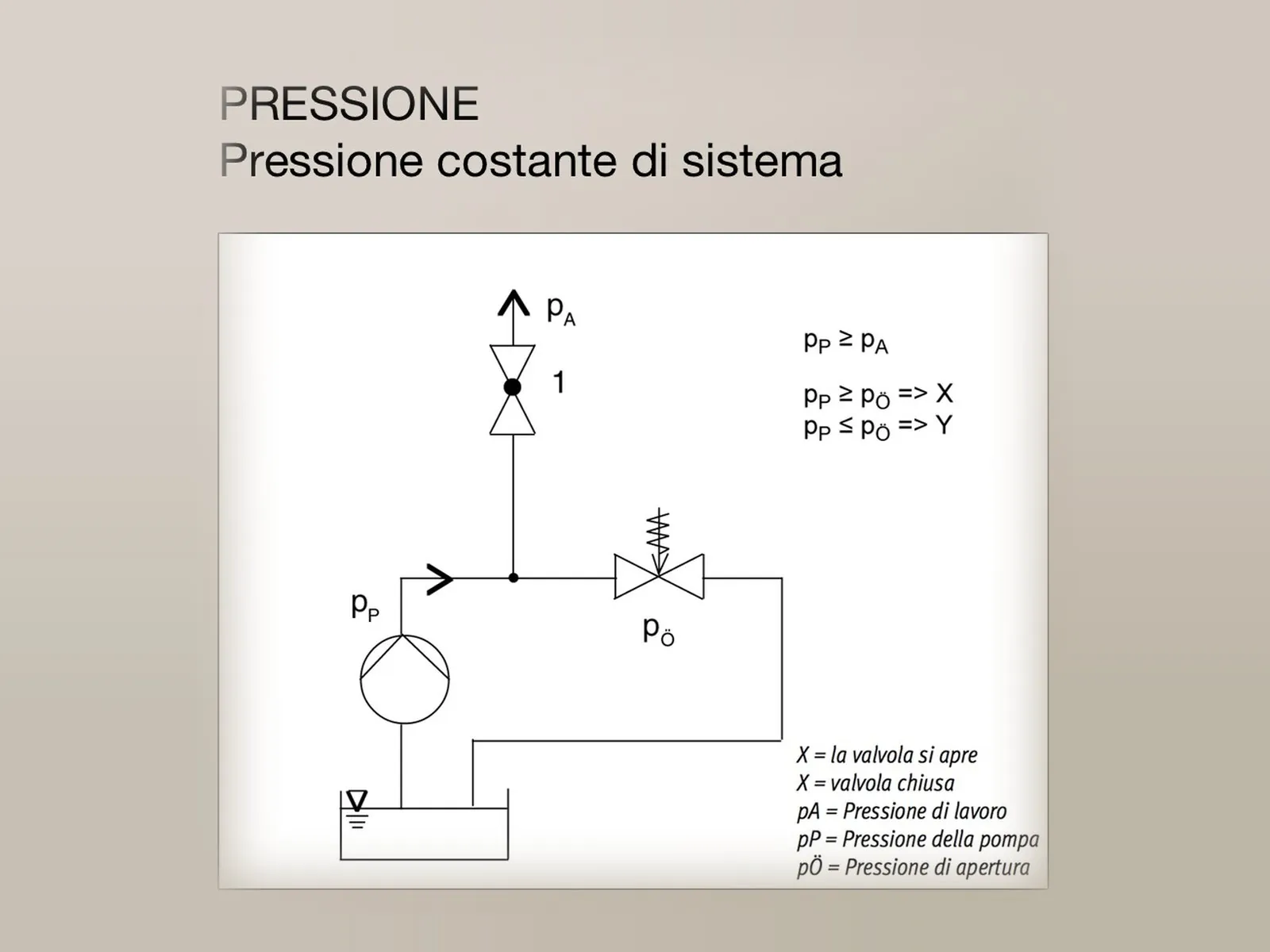

Pressione
Stabilizza il dosaggio: si apre solo quando all’ingresso la pressione supera leggermente quella impostata.

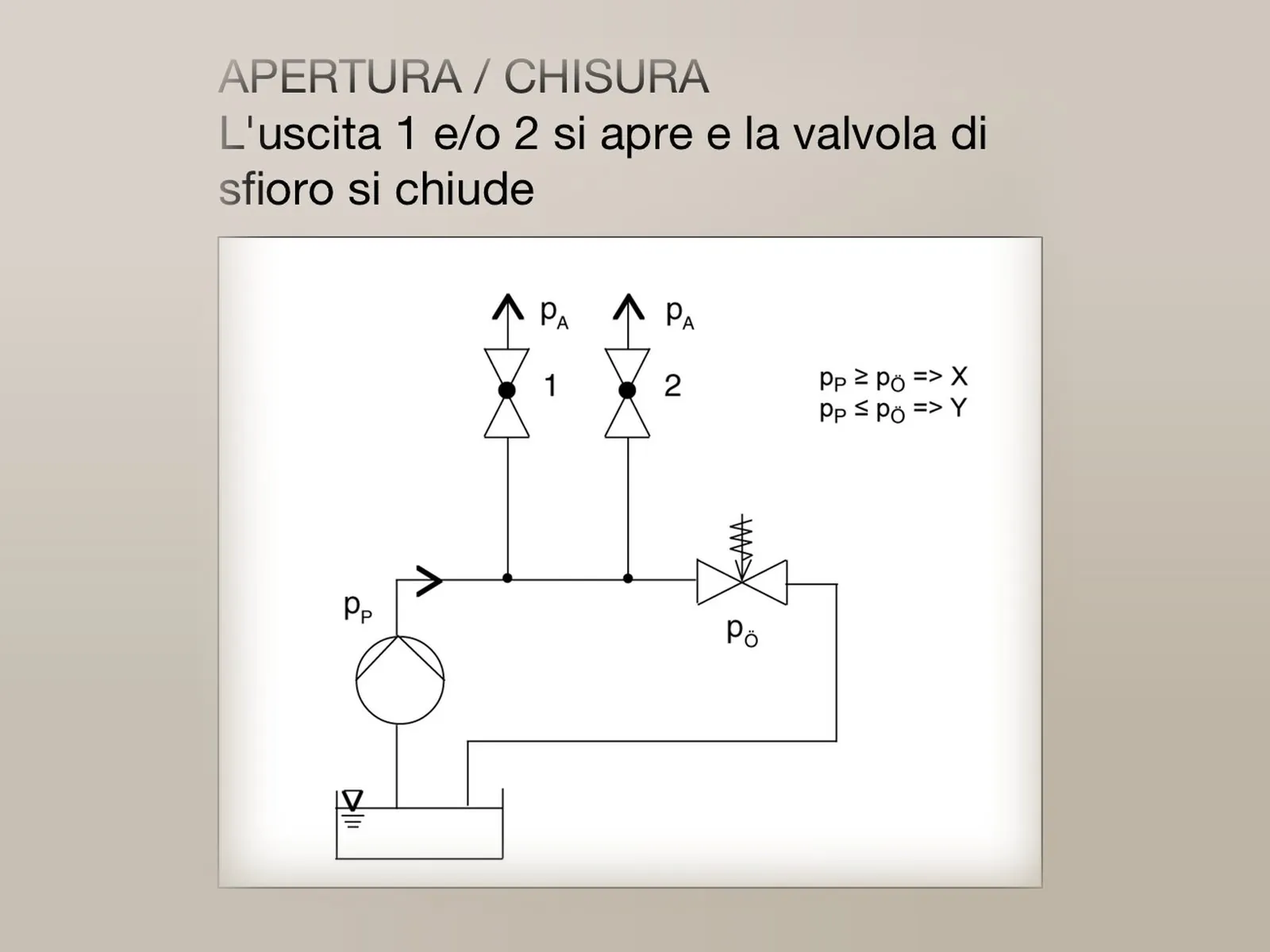

Apertura / chiusura
Si apre o si chiude in funzione delle variazioni di pressione dell’impianto.

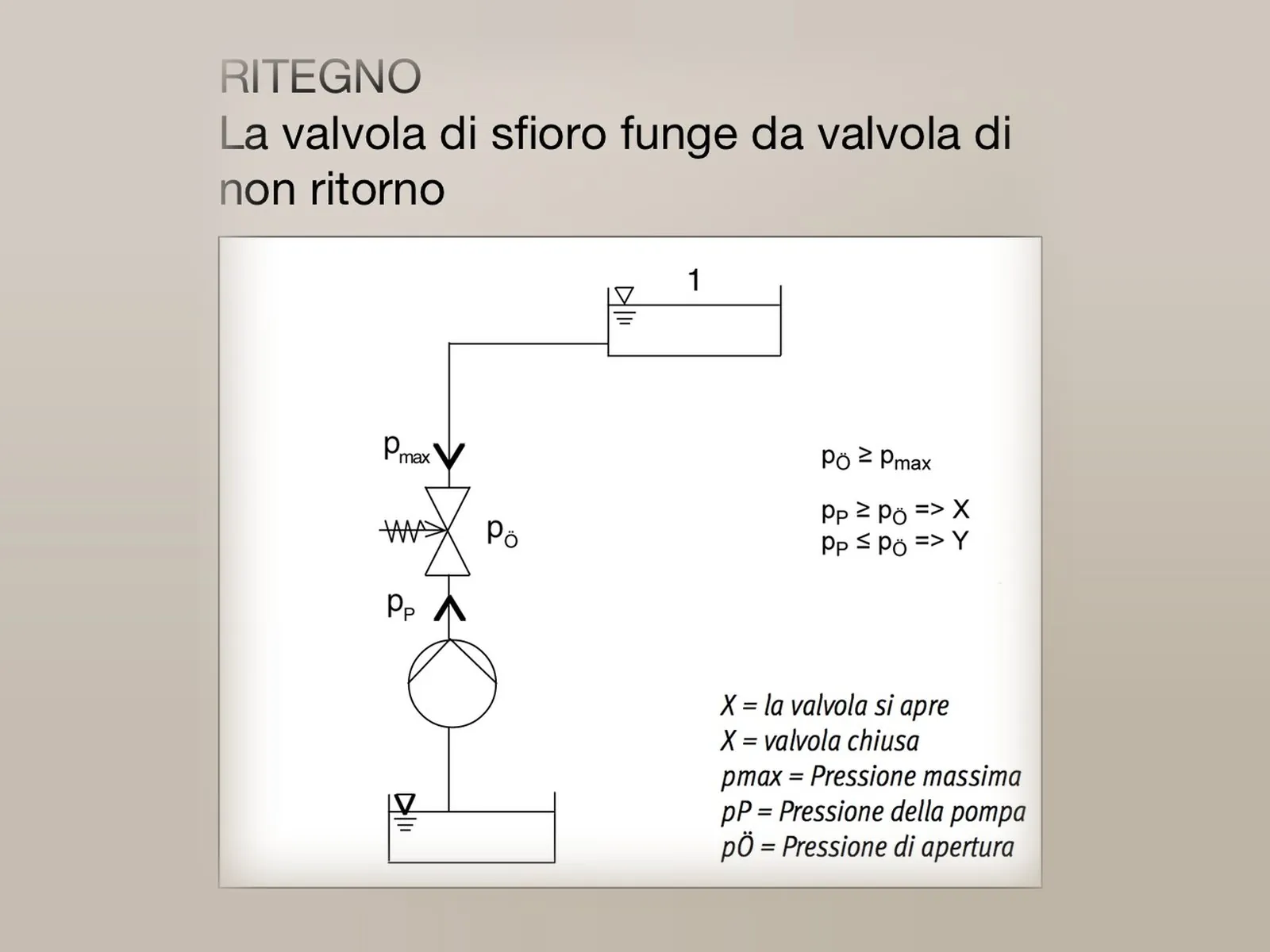

Ritegno / non ritorno
Impedisce l’immissione accidentale di prodotto in caso di depressione o con punto di iniezione situato più in basso del contenitore.

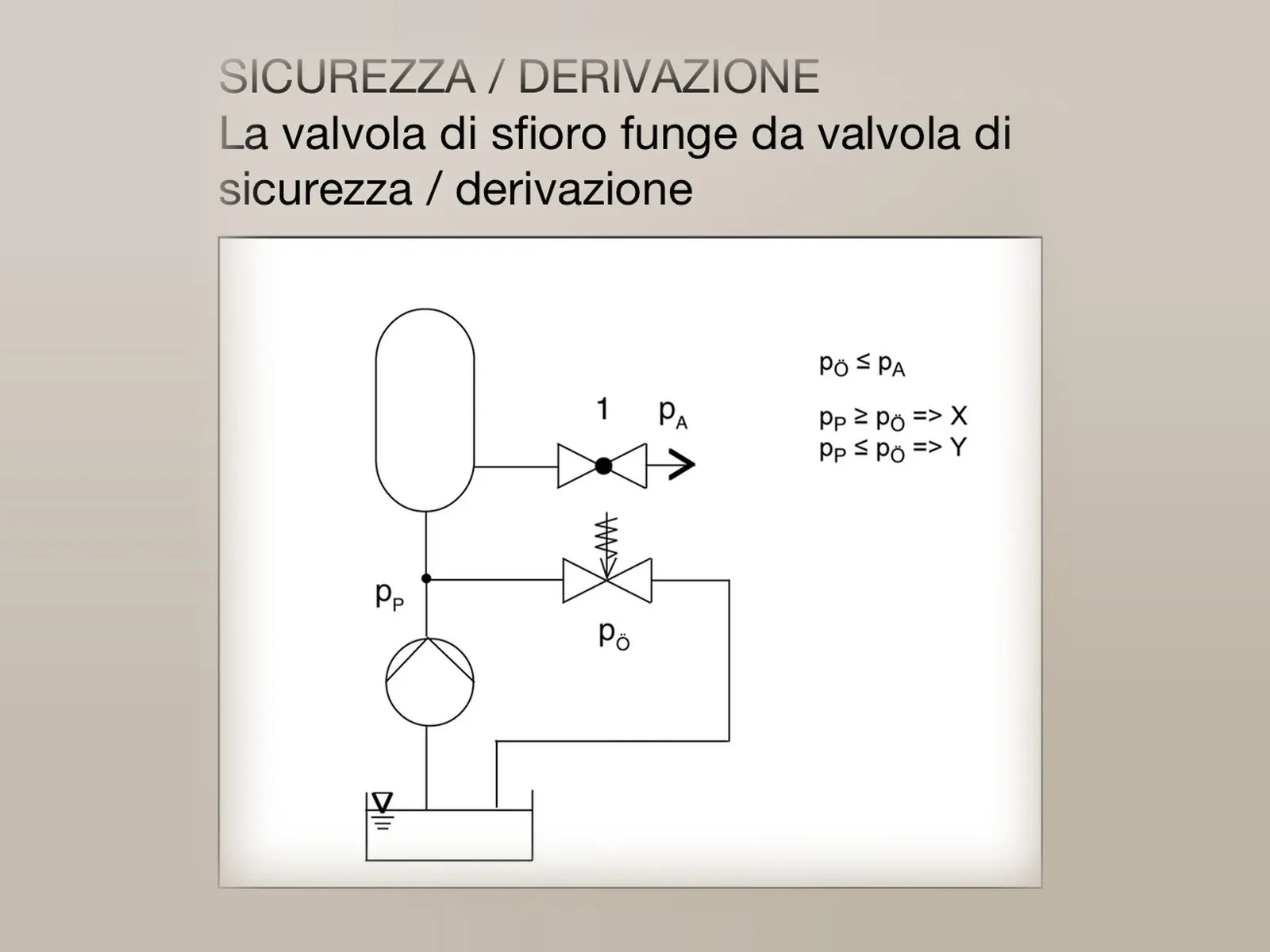

Sicurezza / derivazione
Scarica i picchi di pressione quando il contenitore o l’impianto non devono superare un determinato valore di pressione.
Dati tecnici
Scheda tecnica
| Multifunzione | Sfioro | |
|---|---|---|
| Pompe compatibili | Elettromagnetiche e passo-passo | Tutte le pompe dosatrici |
| Funzioni | Pressione, sicurezza, antisifone, scarico | Pressione, apertura/chiusura, ritegno, sicurezza |
| Regolazione | Pressione 1 – 5 bar, sicurezza 3 – 18 bar | Apertura completa con 0,3 – 0,5 bar oltre il valore impostato |
| Corpo | PP o PVDF | PP |
| Membrana | – | PTFE |
| O-ring | EP o FKM B | EP o FKM B |
Consulenza tecnica
Indicateci le caratteristiche dell’applicazione: il nostro personale tecnico vi indicherà il modello, la configurazione e gli accessori più idonei.
