Sonde per il monitoraggio in continuo della corrosione. Oltre alla velocità di corrosione generale misurano il rumore elettrochimico, da cui ricavano un indice della corrosione localizzata (pitting), e compensano la conducibilità dell’acqua. Due versioni: E-CORR COLD per acqua fredda ed E-CORR HOT per acqua calda.
Agli elettrodi di prova viene imposto un piccolo scostamento di potenziale rispetto al potenziale di corrosione e si misura la corrente risultante: dal loro rapporto si ricava la velocità di corrosione istantanea, espressa in MPY (millesimi di pollice per anno).
La sonda misura anche il rumore elettrochimico e ne ricava un indice da 0 a 100 della corrosione localizzata, o vaiolatura (pitting): il valore 100 corrisponde all’acciaio inox AISI 304 in cloruro ferrico al 10%.
Il segnale viene condizionato, amplificato e digitalizzato all’interno della sonda, senza trasmettitori separati: si evitano così i disturbi e l’attenuazione dovuti ai cavi lunghi. La sonda misura inoltre la conducibilità dell’acqua e ne compensa l’effetto sulla misura.
Per l’acqua fredda: torri evaporative, torri di raffreddamento e circuiti chiusi di raffreddamento. Corpo in acciaio inox AISI 304 con protezione dai disturbi elettromagnetici; tre O-ring sul corpo permettono di regolare la profondità di inserimento.
Per l’acqua calda e le condizioni più gravose: circuiti di riscaldamento e teleriscaldamento, impianti geotermici, acque di processo ad alta temperatura e pressione. Corpo in titanio e PEEK, con alette di raffreddamento integrate per le applicazioni ad alta temperatura.
La corrosione dipende dalla chimica e dalla fisica dell’acqua (composizione, temperatura, velocità, conducibilità) e dal materiale delle tubazioni: la misura in continuo consente di valutare in tempo reale gli effetti del trattamento chimico e di correggerlo.
La misura della sonda è istantanea, mentre i provini estraibili danno la perdita di peso media su un lungo periodo: i due valori sono correlati ma non necessariamente uguali. La sonda si usa per seguire l’andamento e regolare il trattamento; i provini possono affiancarla per il confronto.

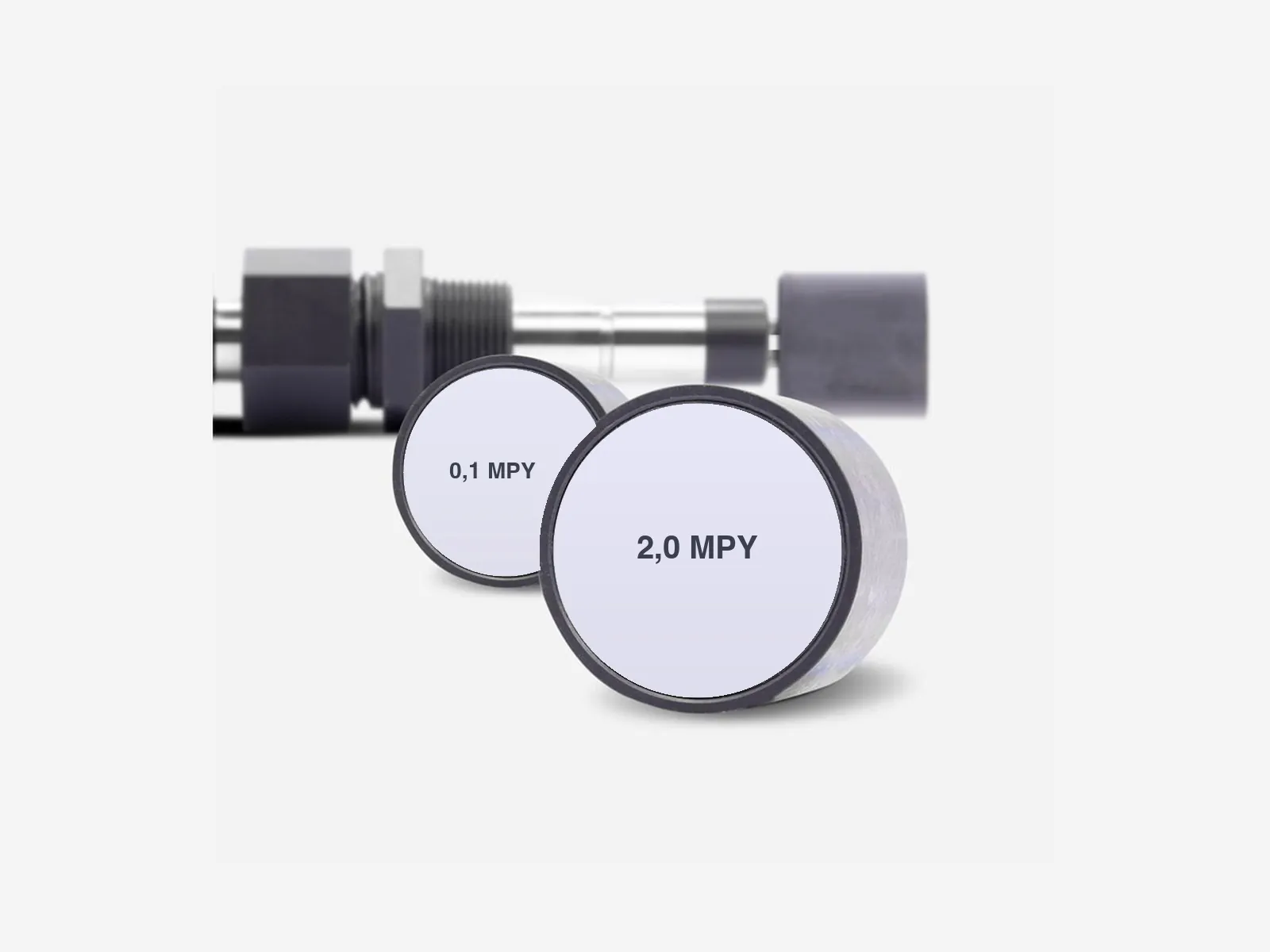

Gli elettrodi vanno sostituiti quando sono molto corrosi; i depositi non dovuti alla corrosione, come il carbonato di calcio, vanno rimossi dal corpo e dalla base degli elettrodi. La sonda non deve restare a lungo in acqua stagnante. Due tappi di verifica, da 2,0 e 0,1 MPY, controllano il corretto funzionamento.
| E-CORR COLD | E-CORR HOT | |
|---|---|---|
| Corrosione generale | 0,001 – 10 MPY | 0,001 – 995 MPY |
| Corrosione localizzata | indice 0 – 100 | indice 0 – 100 |
| Risoluzione | 0,001 MPY | 0,001 MPY o 1% della lettura |
| Compensazione conducibilità | 10 – 10.000 µS/cm | 10 – 50.000 µS/cm |
| Intervallo di lettura | 1, 2, 5 o 20 min | 3 – 1.440 min |
| Fattore di lega | 0 – 3 | 0 – 3 |
| Temperatura di lavoro | −10 / +50 °C | −10 / +240 °C |
| Pressione di lavoro | 7 bar | 34,5 bar |
| Alimentazione | 24 Vcc, 2 W | 24 Vcc, 2 W |
| Uscite | 2 × 4/20 mA (generale e localizzata), RS485 | 2 × 4/20 mA (generale e localizzata), RS485 Modbus |
| Installazione | In linea, attacco filettato NPT | In linea, attacco 3/4" NPT o BSP |
| Corpo | AISI 304 | Titanio e PEEK |
| Dimensioni | 281,5 mm, Ø 23 / 43 mm | 280 mm, Ø 52 mm |
| Peso | 687 g | 1.150 g |
| Cavo | 1,5 m, prolunghe disponibili | 1,5 m, prolunghe disponibili |
| Protezione | IP65 | IP68 |
