Velon MF
Per dosaggi costanti o proporzionali a segnali 4/20 mA, 0-10 V o a un contatore lancia impulsi.
- Costante (litri/ora)
- Costante esterno
- PPM
- Percentuale
- Millilitri per quintale
- Volt
- Pausa / lavoro
- cc / impulso
- Impulsi
- Batch
- mA
- Timer
Pompe dosatrici peristaltiche
Serie Velon
Pompe dosatrici peristaltiche a motore passo-passo, per dosaggi di piccola e media portata ad elevata precisione. Il motore controllato elettronicamente rende il dosaggio continuo e privo di pulsazioni, in applicazioni civili, sanitarie e industriali.
- Fino a 12 l/h
- Dosaggio continuo, senza pulsazioni
- Idonee anche per prodotti che sviluppano gas
- Installazione a parete o in piano con staffa
12l/hPortata massima
2barPressione massima
1–100RPMVelocità del rotore
4Modelli
4 modelli
Selezione del modello
Dal modello per dosaggi costanti al multifunzione, fino alle versioni con pH-metro e Redox-metro integrati o comandate via Modbus.

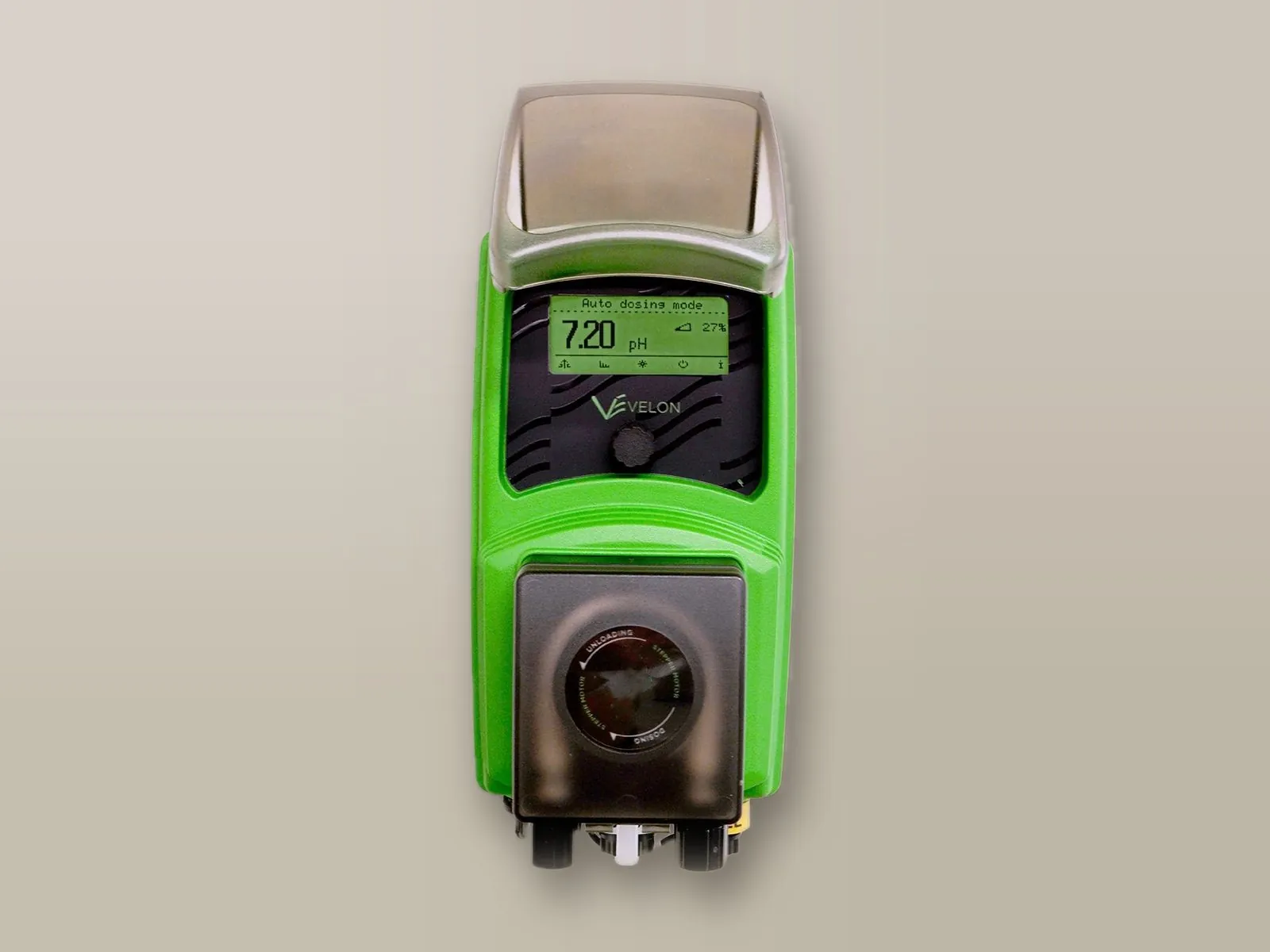

Velon PO
Con pH-metro e Redox-metro integrati per la regolazione automatica del pH o del Redox (ORP).
- Proporzionale al pH
- Proporzionale al Redox
- Dosaggio automatico pH
- Dosaggio automatico Redox
Componenti abbinabili
EpHSElettrodo pH
ERhSElettrodo Redox (ORP)

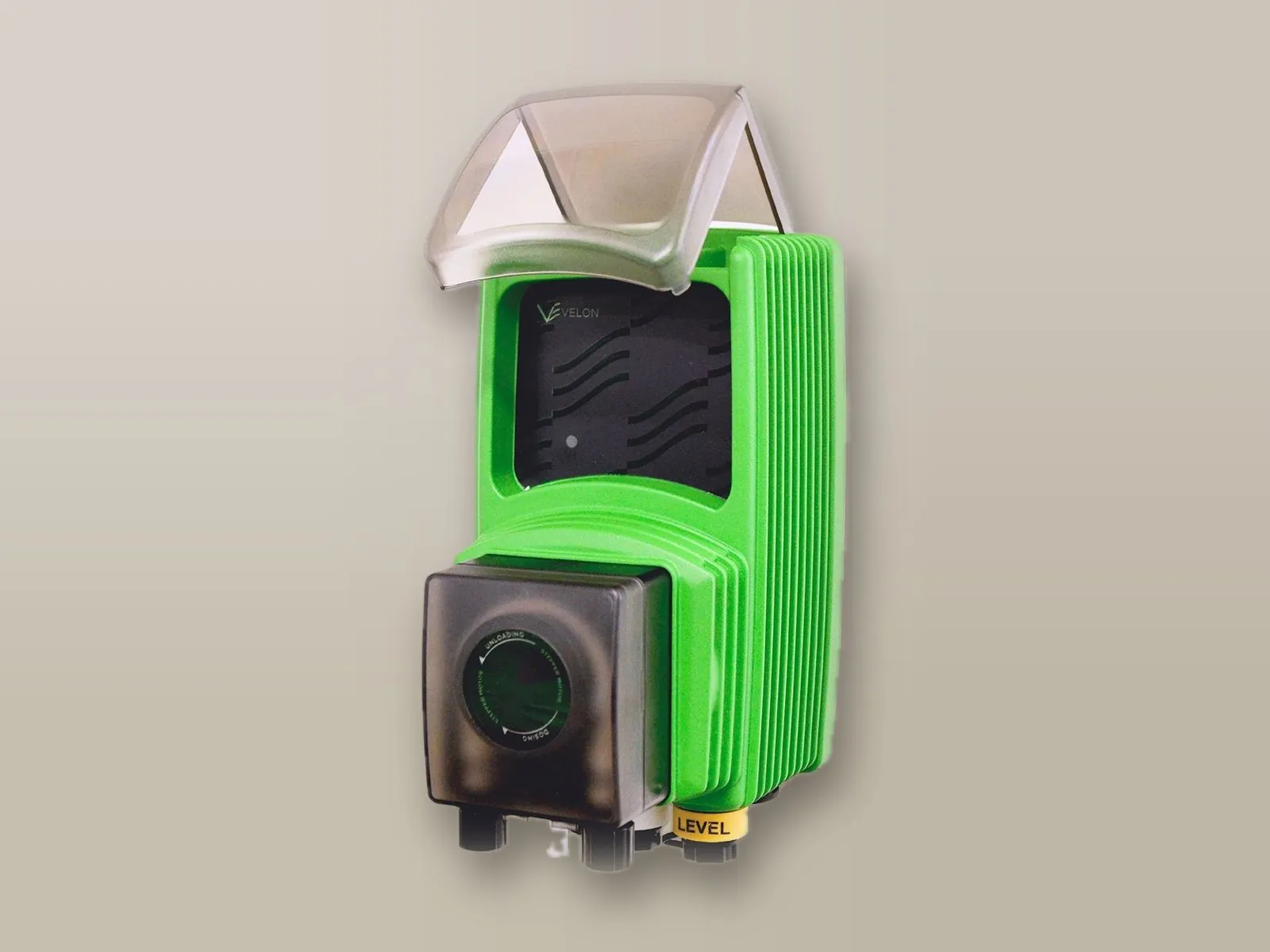

Velon PM
Per dosaggi controllati tramite Modbus RTU.
- Modbus con controllo di livello

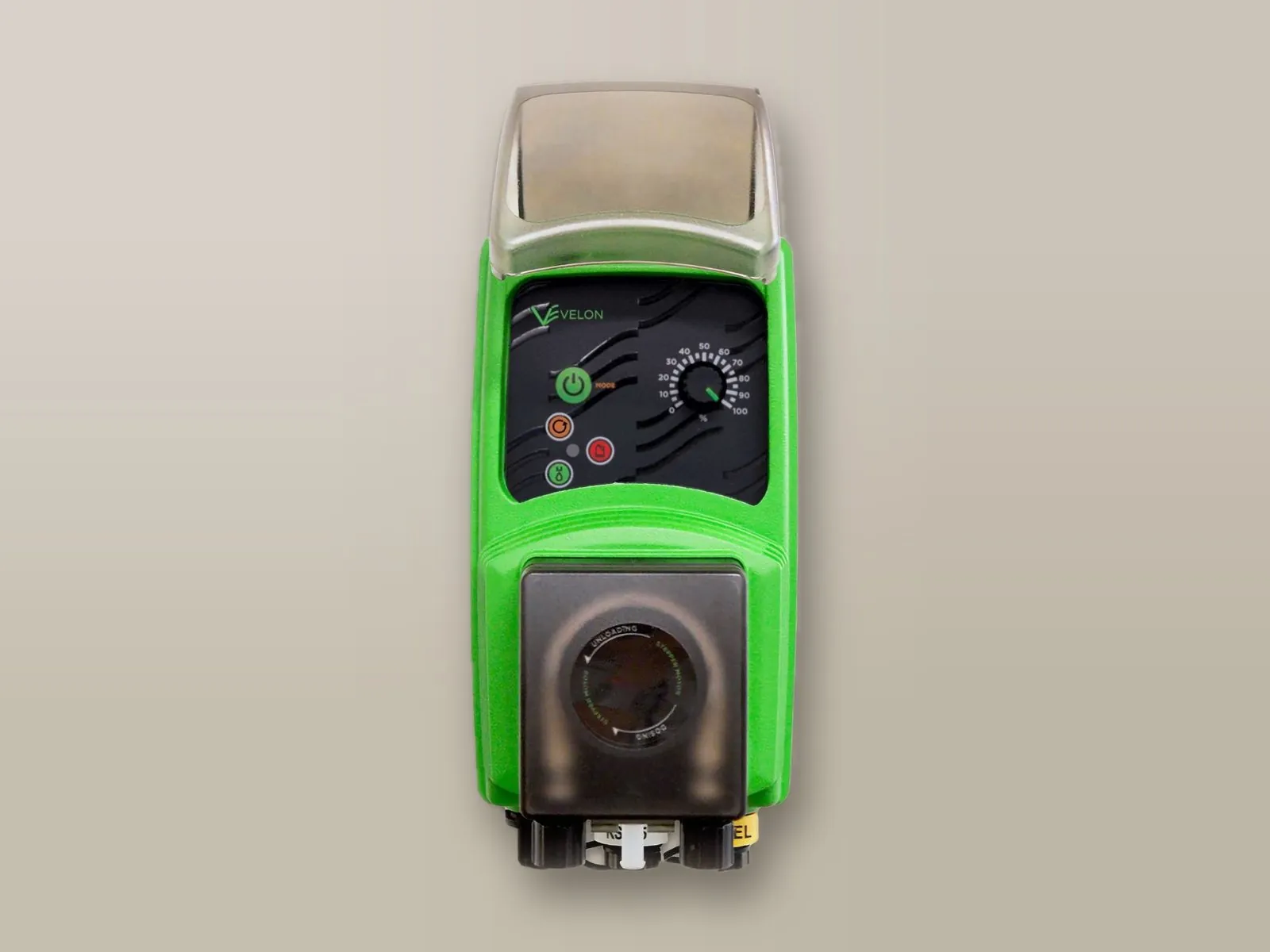

Velon CL
Per dosaggi costanti, con ingresso per il controllo di livello del serbatoio.
- Costante
Guida alla scelta
Quale modello scegliere
Indicate come deve dosare la pompa, il prodotto, la portata e la contropressione: la guida propone il modello e la configurazione della serie più adatti, tra quelli riportati nei dati tecnici.
Rispondete alle domande e indicate portata e contropressione: il modello consigliato compare qui sotto.
Quadro sinottico
Confronto tra i modelli
| Funzione | MF | PO | PM | CL |
|---|---|---|---|---|
| Modalità di dosaggio | ||||
| Costante | – | – | – | ● |
| Costante (litri/ora) | ● | – | – | – |
| Costante esterno | ● | – | – | – |
| Modbus con controllo di livello | – | – | ● | – |
| Pausa / lavoro | ● | – | – | – |
| cc / impulso | ● | – | – | – |
| Impulsi | ● | – | – | – |
| PPM | ● | – | – | – |
| Millilitri per quintale | ● | – | – | – |
| Percentuale | ● | – | – | – |
| Batch | ● | – | – | – |
| mA | ● | – | – | – |
| Volt | ● | – | – | – |
| Proporzionale al pH | – | ● | – | – |
| Proporzionale al Redox | – | ● | – | – |
| Dosaggio automatico pH | – | ● | – | – |
| Dosaggio automatico Redox | – | ● | – | – |
| Timer | ● | – | – | – |
| Funzioni | ||||
| Regolazione elettronica della portata | ● | ● | ● | ● |
| Display digitale | ● | ● | – | – |
| Controllo di livello | ● | ● | ● | ● |
| Stand-by | ● | ● | – | – |
| Uscita allarme (optional) | ● | ● | – | ● |
Funzionamento
Modalità di dosaggio
Costante
La pompa dosa con frequenza di iniezione costante, proporzionale alla percentuale di portata impostata tramite il selettore analogico (0 – 100%).
Modelli: Velon CL
Costante (litri/ora)
La pompa dosa con frequenza costante, in funzione della portata in litri/ora impostata.
Modelli: Velon MF
Costante esterno
Alla chiusura del contatto di marcia, la pompa dosa la quantità di prodotto impostata.
Modelli: Velon MF
Modbus con controllo di livello
La pompa è comandata tramite protocollo Modbus RTU: la gestione del dosaggio è interamente affidata al vostro PLC.
Modelli: Velon PM
Pausa / lavoro
La pompa esegue il ciclo programmato: durante il tempo di LAVORO dosa la quantità di prodotto impostata, durante il tempo di PAUSA il dosaggio è sospeso.
Modelli: Velon MF
cc / impulso
A ogni impulso ricevuto dal contatore lancia impulsi la pompa dosa la quantità impostata, con risoluzione a partire da 0,0001 cc.
Modelli: Velon MF
Impulsi
La pompa dosa in proporzione agli impulsi ricevuti da uno strumento di controllo esterno.
Modelli: Velon MF
PPM
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore in PPM impostato; sono programmabili la concentrazione del prodotto e il volume per colpo.
Modelli: Velon MF
Millilitri per quintale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore MLQ (millilitri per quintale) impostato.
Modelli: Velon MF
Percentuale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e alla percentuale (%) impostata.
Modelli: Velon MF
Batch
Un impulso da contatto esterno avvia il dosaggio della quantità impostata; è possibile programmare cicli di pausa e lavoro.
Modelli: Velon MF
mA
Il segnale in corrente 0-4/20 mA comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: Velon MF
Volt
Il segnale in tensione 0-10 V comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: Velon MF
Proporzionale al pH
Si imposta il valore di pH desiderato (SET POINT): la pompa rileva il pH tramite un elettrodo pH e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: Velon PO
Proporzionale al Redox
Si imposta il potenziale Redox (ORP) desiderato (SET POINT): la pompa lo rileva tramite un elettrodo Redox e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: Velon PO
Dosaggio automatico pH
Impostato il volume della piscina, la pompa regola automaticamente il dosaggio in funzione del pH desiderato (SET POINT), rilevato tramite un elettrodo pH: la frequenza di iniezione si riduce progressivamente in prossimità del valore impostato, fino all’arresto al raggiungimento del SET POINT.
Modelli: Velon PO
Dosaggio automatico Redox
Impostato il volume della piscina, la pompa regola automaticamente il dosaggio in funzione del potenziale Redox (ORP) desiderato (SET POINT), rilevato tramite un elettrodo Redox: la frequenza di iniezione si riduce progressivamente in prossimità del valore impostato, fino all’arresto al raggiungimento del SET POINT.
Modelli: Velon PO
Timer
È possibile programmare fino a 16 timer settimanali di attivazione e disattivazione, nei quali la pompa dosa la quantità di prodotto impostata.
Modelli: Velon MF
Tecnologia
Tecnologia peristaltica a motore passo-passo
Le pompe peristaltiche distribuiscono il prodotto in modo continuo; il motore passo-passo controllato elettronicamente ottimizza il dosaggio, che risulta continuo e privo di pulsazioni. La portata si regola in frequenza, agendo sul numero di rotazioni al minuto del motore.
Motore passo-passo
Il motore passo-passo e il software di controllo distribuiscono il prodotto in modo ottimale con un funzionamento totalmente silenzioso, caratteristica apprezzata nel dosaggio di essenze aromatiche in saune e bagni turchi o di regolatore del pH e disinfettante in piscine e vasche idromassaggio.
Tubo peristaltico in TPV
Il tubo è in TPV, un elastomero compatibile con la maggior parte dei prodotti chimici, che mantiene le proprietà elastiche anche dopo milioni di cicli di schiacciamento da parte dei rulli. La Velon è idonea anche al dosaggio di prodotti che sviluppano gas, come il perossido di idrogeno o l'acido peracetico.
Display a colori
Segnalazione cromatica dello stato
Su Velon MF e PO il colore del display cambia in base allo stato di funzionamento, in modo da rendere un allarme riconoscibile anche a distanza.

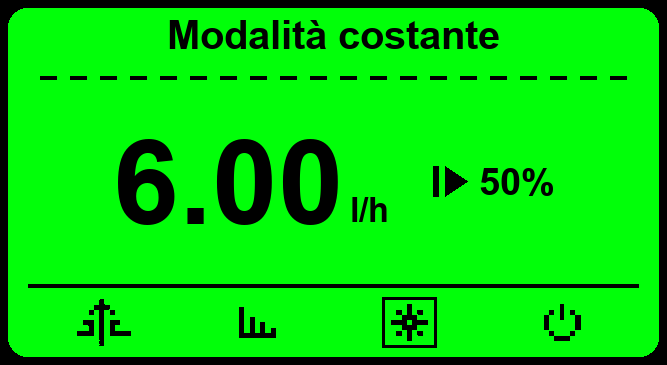

Verde
Funzionamento regolare secondo i parametri impostati, nessun allarme attivo.

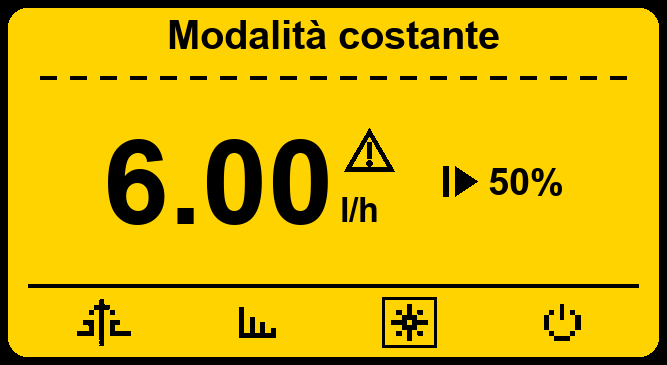

Giallo
Allarme non bloccante, ad esempio l'attesa di un segnale esterno.

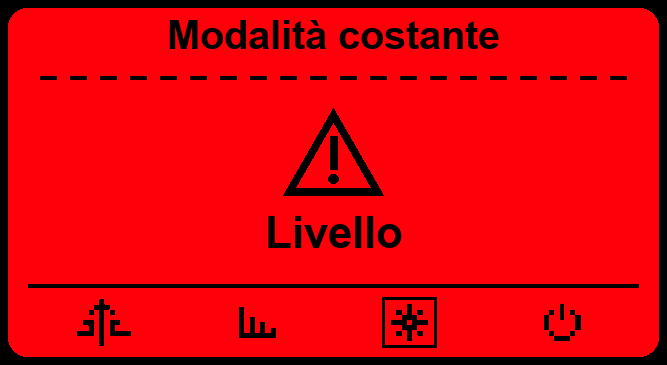

Rosso
Allarme bloccante, ad esempio l’esaurimento del prodotto nel serbatoio.

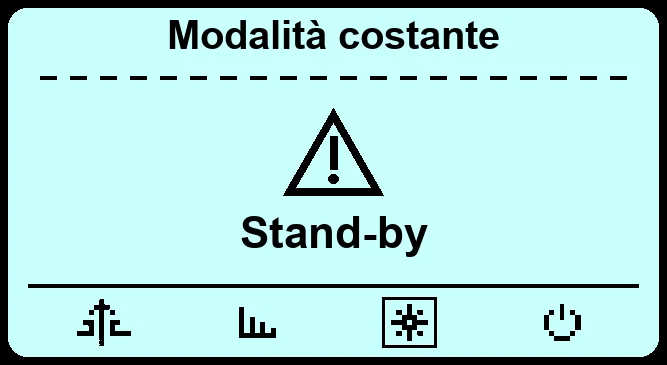

Bianco
Pompa arrestata da un segnale di controllo esterno (stand-by).
Telecontrollo
Telecontrollo e connettività

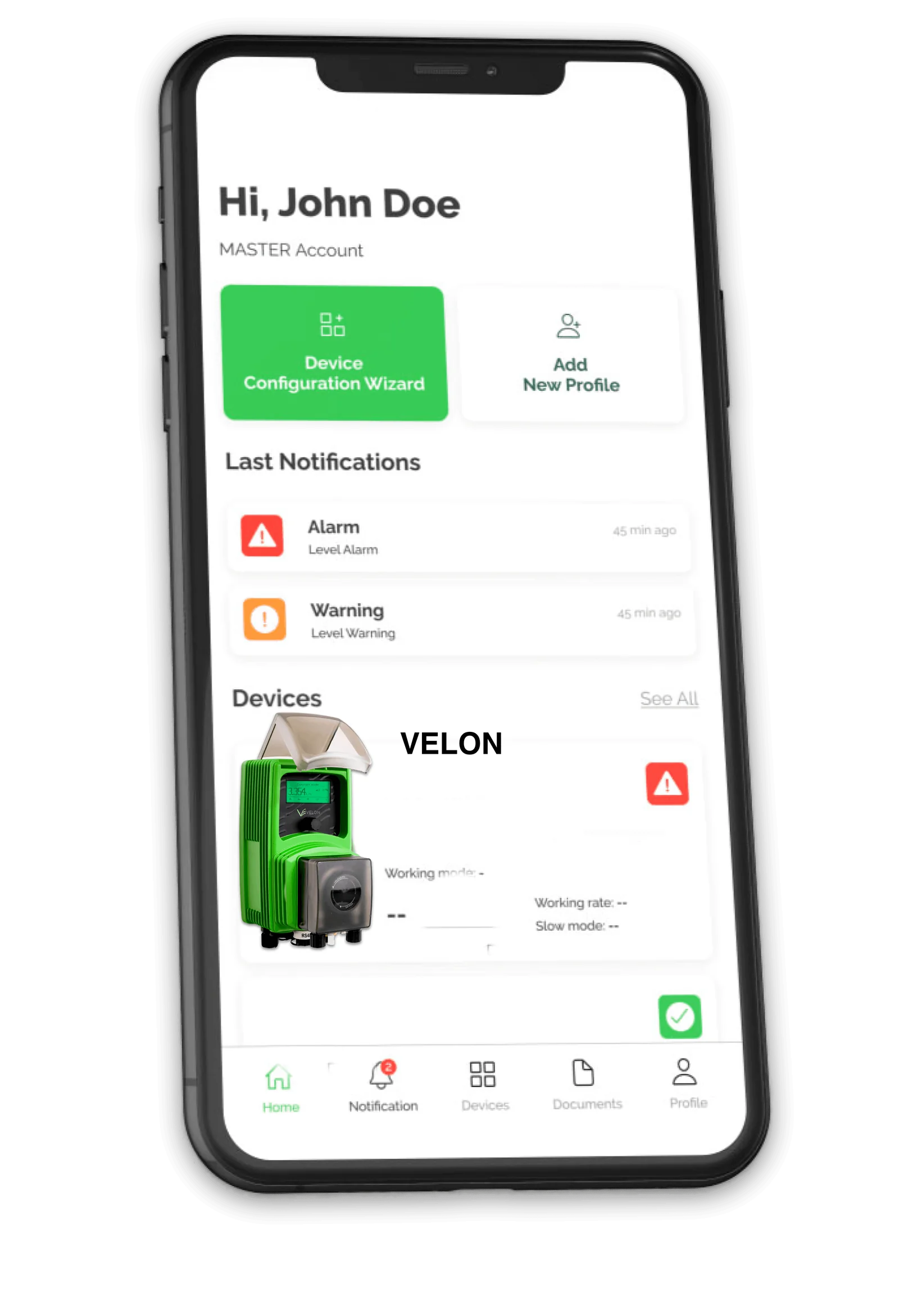

Le pompe Velon MF e PO sono telecontrollabili in modo bidirezionale: dal portale cloud, tramite Wi-Fi, si possono modificare le impostazioni, si può verificare il funzionamento e si possono ricevere gli allarmi; in alternativa sono integrabili in un PLC tramite Modbus RTU e sono programmabili via Bluetooth dallo smartphone. La Velon PM è comandabile tramite Modbus RTU.
Wi-Fi integrata Di serie (MF, PO)
Consente il collegamento al portale cloud Nimbus per la modifica delle impostazioni, la verifica del funzionamento e la ricezione degli allarmi, come l'esaurimento del prodotto.
Modbus RTU integrato Di serie (MF, PM, PO)
Integrazione nel vostro PLC: tutti i parametri della pompa sono gestibili dalla vostra interfaccia di controllo.
Bluetooth Di serie (MF, PO)
Programmazione della pompa direttamente da smartphone.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Dati tecnici
Prestazioni e configurazioni
Le prestazioni variano con il diametro del tubo peristaltico, con la velocità di rotazione del motore e con le caratteristiche del prodotto chimico.
Tubi peristaltici
Adatti al dosaggio della maggior parte dei prodotti chimici.
| Tubo (mm) | Pressione max (bar) | Portata max (l/h) | ml/giro | RPM |
|---|---|---|---|---|
| 1,6 × 1,6 | 2 | 1,8 | 0,3 | 1 – 100 |
| 1,6 × 4,8 | 2 | 12 | 2 | 1 – 100 |
Alimentazioni
- 230 VAC
- 110 VAC
- 24 VDC
- 12 VDC
Assistenza
Diagnostica e messaggi di errore
Cause più frequenti di malfunzionamento e relativi interventi correttivi, da verificare prima di rivolgersi all’assistenza tecnica.
Approfondimento: la pompa non si innesca e non dosa →Se la pompa…
Dosaggio irregolare, perdite o aspirazione di aria
- Tubo peristaltico usurato, indurito o deformatoSostituire il tubo (si veda la procedura riportata di seguito).
- Tubo non conforme o fissato in modo non correttoMontare il tubo previsto per il modello e verificarne il fissaggio.
Assenza di dosaggio all’avvio
- Pompa non adescataArrestare il motore, adescare la pompa e riavviarla.
- Pressione superiore al valore di targaArrestare immediatamente la pompa e verificare l’impianto a valle.
Display della Velon MF
| Messaggio | Significato | Intervento |
|---|---|---|
| LEVEL | Prodotto in riserva (avviso) o esaurito (allarme). | Riempire la tanica. |
| OVER FLOW | La portata richiesta supera il valore di targa. | Verificare le impostazioni e la portata, quindi portare la pompa in OFF e nuovamente in ON. |
| WARNING HOSE | Il tubo peristaltico ha superato la vita utile impostata (in giri o in giorni). | Sostituire il tubo, quindi azzerare l’allarme dal menu MAINTENANCE mantenendo premuto il tasto per 3 secondi. |
| MC ERROR | Motore bloccato. | Spegnere la pompa e contattarci. |
| NO INPUT | Manca il segnale di ingresso. | Verificare il segnale esterno e il relativo collegamento. |
LED della Velon CL e PM
| LED | Significato | Intervento |
|---|---|---|
| Rosso fisso | Allarme di livello. | Riempire la tanica. |
| Rosso lampeggiante | Allarme del motore o errore di comunicazione sul bus. | Contattateci. |
| Verde, si spegne a ogni giro | In funzione, dosaggio (rotazione oraria). | Nessun intervento richiesto. |
| Verde, lampeggio veloce | In pausa (OFF), alimentata. | Nessun intervento richiesto. |
| Arancione, si spegne a ogni giro | In funzione in senso inverso (svuotamento, rotazione antioraria). | Nessun intervento richiesto. |
| Arancione, lampeggio veloce | In pausa (OFF), in modalità svuotamento. | Nessun intervento richiesto. |
Velon CL: mantenere premuto il tasto ON/OFF per 2 secondi per arrestare la pompa; a pompa ferma, mantenerlo premuto per 4 secondi per commutare da dosaggio a svuotamento e viceversa.
Sostituzione del tubo
Spegnere e scollegare la pompa, chiudere le valvole e scaricare il liquido. Aprire il coperchio, rimuovere il disco copri-rotore ed estrarre la slitta con il tubo usurato; inserire la slitta nuova e portare il tubo in posizione ruotando il porta-rulli. Verificare manualmente la libera rotazione, rimontare ed eseguire una prova a vuoto. In caso di smontaggio del porta-rulli, la lettera “A” deve essere rivolta verso l’operatore.
Verifica della portata
La funzione TEST fa funzionare la pompa per il tempo impostato (1 – 60 minuti): la misura del prodotto aspirato consente di determinare la portata effettiva nelle condizioni d’impianto.
Qualora l’anomalia persista, contattateci. Prima di inviare la pompa in assistenza, svuotare il corpo pompa dal prodotto chimico e asciugarlo.
Riepilogo
Caratteristiche principali
Regolazione elettronica della portata
In funzione della modalità di lavoro e dei parametri impostati, la pompa adegua automaticamente la frequenza di iniezione per garantire il dosaggio richiesto.
Display digitale
Il display LCD integrato consente la programmazione della pompa e la visualizzazione costante dello stato operativo.
Modelli: Velon MF, Velon PO
Controllo di livello
La pompa è fornita di sonda di minimo livello per il serbatoio: all’esaurimento del prodotto segnala l'allarme sul display e attiva la relativa uscita.
Stand-by
Avvio e arresto della pompa comandabili a distanza mediante un contatto di marcia/arresto da PLC o da altra sorgente.
Modelli: Velon MF, Velon PO
Uscita allarme (optional)
Su richiesta, in caso di anomalia si attiva un contatto privo di tensione, configurabile come normalmente aperto (N.O.) o normalmente chiuso (N.C.), per il comando di un segnalatore luminoso o acustico, l’invio di un SMS o la segnalazione dell'evento a un PLC.
Modelli: Velon MF, Velon PO, Velon CL
Consulenza tecnica
Indicateci le caratteristiche dell’applicazione: il nostro personale tecnico vi indicherà il modello, la configurazione e gli accessori più idonei.
