VMS MF
Dosaggi costanti o proporzionali a segnali 4/20 mA, 0-10 V o a un contatore lancia impulsi.
- Costante digitale
- Moltiplica
- Dividi
- PPM
- Millilitri per quintale
- Percentuale
- Batch
- mA
- Volt
- Timer
Pompe dosatrici elettromagnetiche
Serie V e VMS
Pompe dosatrici a membrana per le piscine e per le applicazioni civili, sanitarie e industriali. Regolazione elettronica della frequenza delle iniezioni.
- Fino a 20 bar
- Fino a 16 l/h
- Indicate per le piscine
- Installazione a parete o a piano
16l/hPortata massima
20barPressione massima
4Modelli
5Alimentazioni
4 modelli
Selezione del modello
Corpo pompa: PVDF o PP

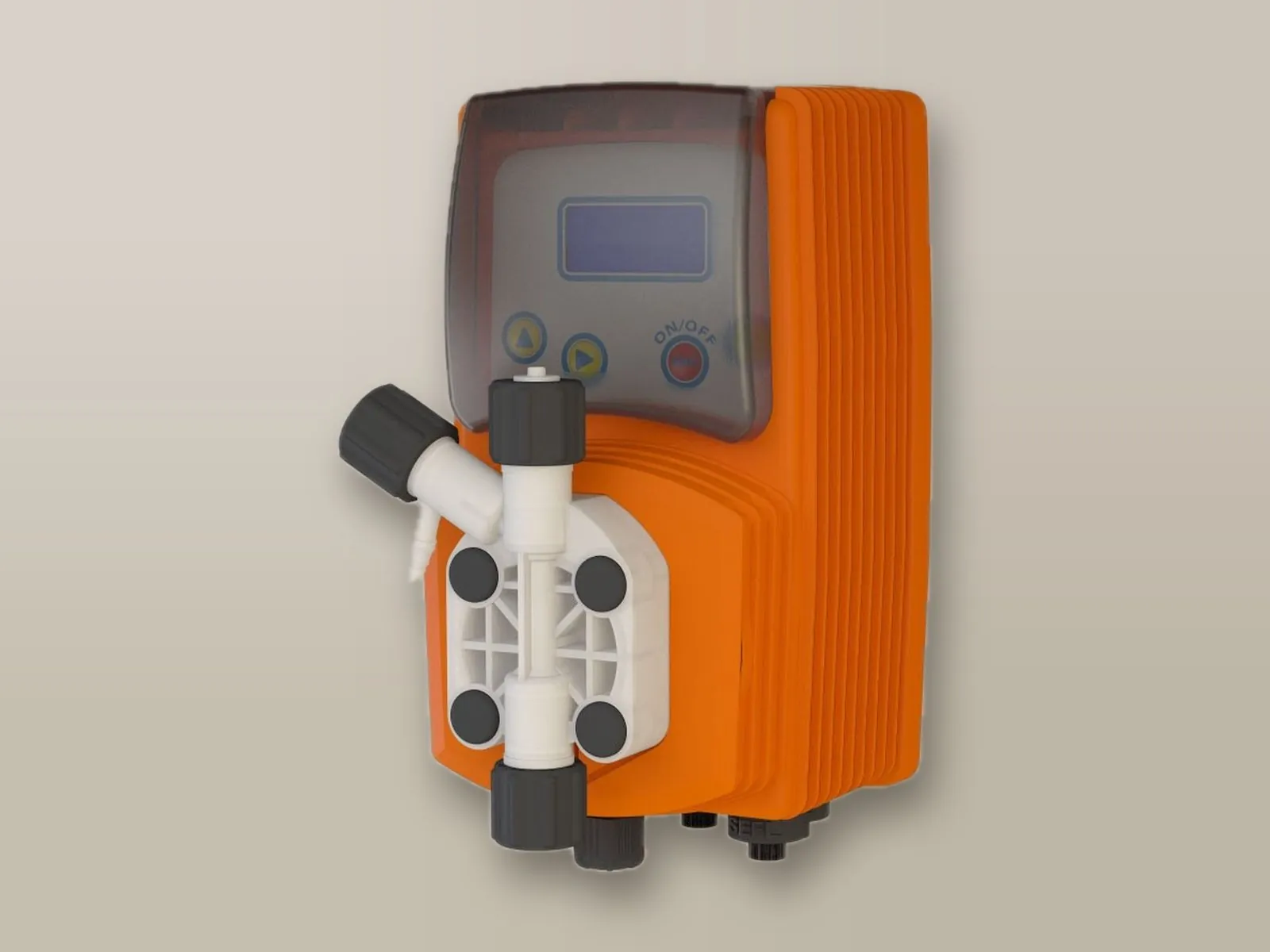

VMS PO
Con strumento integrato per la regolazione automatica del pH o del Redox (ORP).
- Proporzionale al pH
- Proporzionale al Redox
Componenti abbinabili
EpHSElettrodo pH
ERhSElettrodo Redox (ORP)
Corpo pompa: PVDF o PP

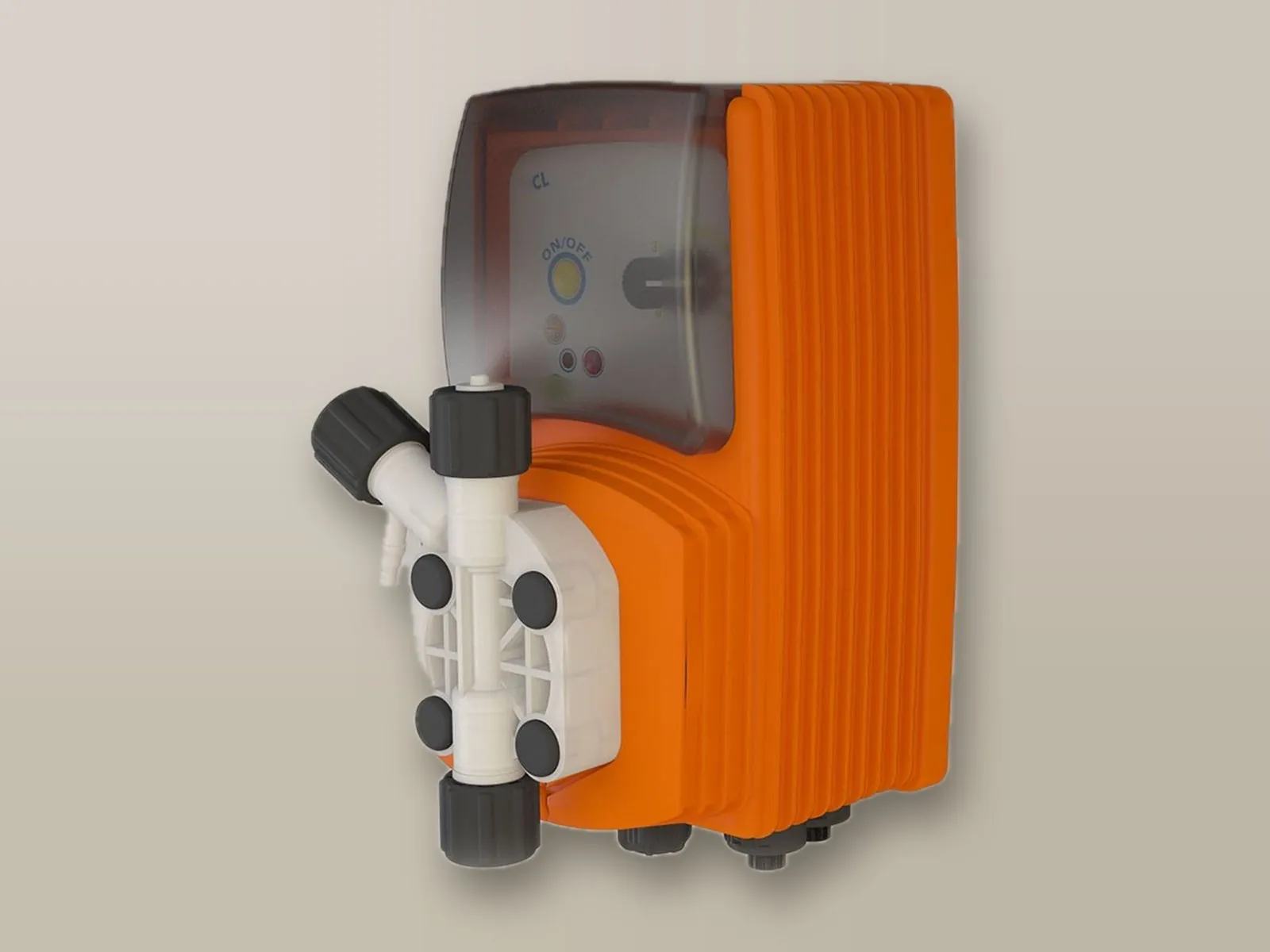

VCL
Per dosaggi costanti, con ingresso per il controllo di livello del serbatoio.
- Costante
- Costante con divisore
Corpo pompa: PVDF o PP

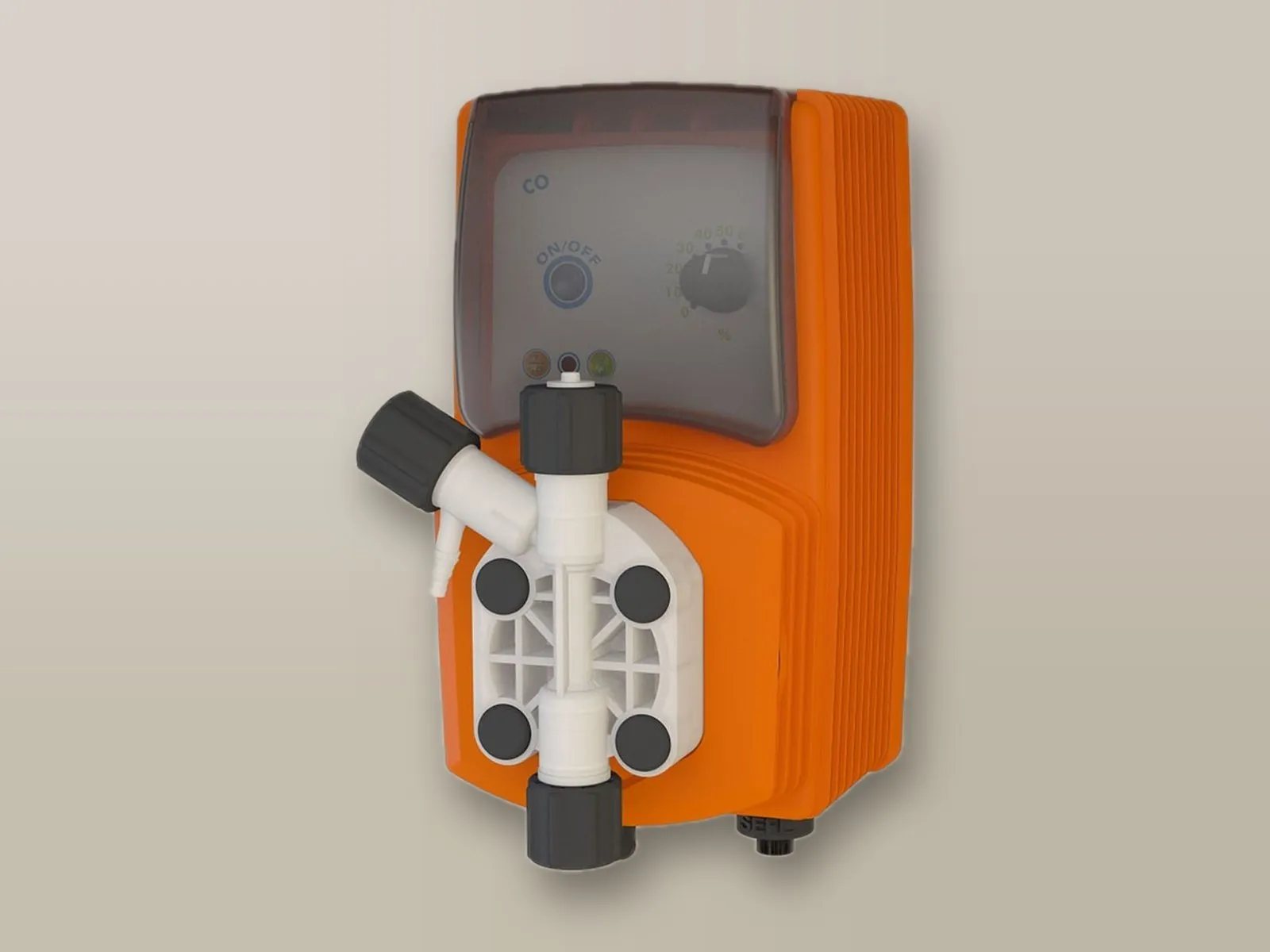

VCO
Modello base per dosaggi costanti senza controlli esterni.
- Costante
- Costante con divisore
Corpo pompa: PVDF o PP
Guida alla scelta
Quale modello scegliere
Indicate come deve dosare la pompa, il prodotto, la portata e la contropressione: la guida propone il modello e la configurazione della serie più adatti, tra quelli riportati nei dati tecnici.
Rispondete alle domande e indicate portata e contropressione: il modello consigliato compare qui sotto.
Quadro sinottico
Confronto tra i modelli
| Funzione | MF | PO | VCL | VCO |
|---|---|---|---|---|
| Modalità di dosaggio | ||||
| Costante | – | – | ● | ● |
| Costante con divisore | – | – | ● | ● |
| Costante digitale | ● | – | – | – |
| Moltiplica | ● | – | – | – |
| Dividi | ● | – | – | – |
| PPM | ● | – | – | – |
| Millilitri per quintale | ● | – | – | – |
| Percentuale | ● | – | – | – |
| Batch | ● | – | – | – |
| mA | ● | – | – | – |
| Volt | ● | – | – | – |
| Proporzionale al pH | – | ● | – | – |
| Proporzionale al Redox | – | ● | – | – |
| Timer | ● | – | – | – |
| Funzioni | ||||
| Regolazione elettronica della portata | ● | ● | ● | ● |
| Display digitale | ● | ● | – | – |
| Controllo di livello | ● | ● | ● | – |
| Stand-by | – | ● | – | – |
| Uscita allarme | – | ● | – | – |
Funzionamento
Modalità di dosaggio
Costante
La pompa dosa con frequenza di iniezione costante, proporzionale alla percentuale di portata impostata tramite il selettore analogico (0 – 100%).
Modelli: VCL, VCO
Costante con divisore
Funzionamento analogo al dosaggio costante, con selettore regolabile tra 0 e 10%: la portata massima è ridotta fino a 1/10 del valore di targa.
Modelli: VCL, VCO
Costante digitale
La pompa dosa con frequenza costante, determinata dai valori di SPH (colpi/ora), SPM (colpi/minuto) o LPH (litri/ora) impostati in programmazione.
Modelli: VMS MF
Moltiplica
Gli impulsi provenienti dal contatore lancia impulsi vengono moltiplicati per il fattore impostato.
Modelli: VMS MF
Dividi
Gli impulsi provenienti dal contatore lancia impulsi vengono divisi per il fattore impostato.
Modelli: VMS MF
PPM
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore in PPM impostato; sono programmabili la concentrazione del prodotto e il volume per colpo.
Modelli: VMS MF
Millilitri per quintale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore MLQ (millilitri per quintale) impostato.
Modelli: VMS MF
Percentuale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e alla percentuale (%) impostata.
Modelli: VMS MF
Batch
Un impulso da contatto esterno avvia il dosaggio della quantità impostata; è possibile programmare cicli di pausa e lavoro.
Modelli: VMS MF
mA
Il segnale in corrente 0-4/20 mA comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: VMS MF
Volt
Il segnale in tensione 0-10 V comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: VMS MF
Proporzionale al pH
Si imposta il valore di pH desiderato (SET POINT): la pompa rileva il pH tramite un elettrodo pH e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: VMS PO
Proporzionale al Redox
Si imposta il potenziale Redox (ORP) desiderato (SET POINT): la pompa lo rileva tramite un elettrodo Redox e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: VMS PO
Timer
È possibile programmare fino a 16 timer settimanali di attivazione e disattivazione, nei quali la pompa dosa la quantità di prodotto impostata.
Modelli: VMS MF
Dati tecnici
Prestazioni e configurazioni
Le prestazioni variano con la contropressione di lavoro (prevalenza) e con le caratteristiche del prodotto chimico: per tale ragione le pompe V e VMS sono disponibili in configurazioni specifiche.
Spurgo manuale
Idonea alla maggior parte dei prodotti chimici: configurazione standard per le applicazioni più comuni.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| VMS 2001 | 20 | 1 |
| VMS 1802 | 18 | 2 |
| VMS 1804 | 18 | 4 |
| VMS 1502 | 15 | 2 |
| VMS 1504 | 15 | 4 |
| VMS 1505 | 15 | 5 |
| VMS 1004 | 10 | 4 |
| VMS 1005 | 10 | 5 |
| VMS 1010 | 10 | 10 |
| VMS 0706 | 7 | 6 |
| VMS 0501 | 5 | 1 |
| VMS 0510 | 5 | 10 |
| VMS 0512 | 5 | 12 |
| VMS 0408 | 4 | 8 |
| VMS 0310 | 3 | 10 |
| VMS 0215 | 2 | 15 |
| VMS 0116 | 1 | 16 |
Spurgo automatico
Necessaria con prodotti che sviluppano gas (ad es. perossidi), per prevenire il blocco della pompa.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| VMSA 1802 | 18 | 2 |
| VMSA 1501 | 15 | 1 |
| VMSA 1503 | 15 | 3 |
| VMSA 1000,5 | 10 | 0,5 |
| VMSA 1003,4 | 10 | 3,4 |
| VMSA 0704 | 7 | 4 |
| VMSA 0507,5 | 5 | 7,5 |
| VMSA 0509 | 5 | 9 |
| VMSA 0405,5 | 4 | 5,5 |
| VMSA 0307 | 3 | 7 |
| VMSA 0212 | 2 | 12 |
| VMSA 0113 | 1 | 13 |
Alimentazioni
- 230 VAC
- 110 VAC
- 24 VAC
- 24 VDC
- 12 VDC
Materiali del corpo pompa
PVDF
Indicato per la maggior parte degli acidi, per i perossidi e per l'ipoclorito di sodio (cloro).
PP
Indicato per l'idrossido di sodio (soda caustica).
Versioni speciali
Versioni speciali
Oltre alla configurazione standard sono disponibili versioni dedicate a impieghi particolari; le prestazioni di ciascuna sono nei dati tecnici. Le pagine per impiego confrontano le pompe adatte di tutte le serie.
Serie VA e VMSA
Corpo pompa autospurgante, necessario con i prodotti che sviluppano gas (ad es. ipoclorito di sodio e perossidi): scarica il gas e previene il blocco della pompa.
Assistenza
Diagnostica e messaggi di errore
Cause più frequenti di malfunzionamento e relativi interventi correttivi, da verificare prima di rivolgersi all’assistenza tecnica.
Approfondimento: la pompa non si innesca e non dosa →Se la pompa…
La pompa esegue regolarmente i colpi, ma il prodotto non viene dosato
- Presenza di aria nel circuito idraulicoVerificare raccordi e tubazioni, serrare quelli allentati e sfiatare l’aria.
- Tubo di aspirazione svuotatoLa pompa ha perso l’adescamento: ripetere la procedura di adescamento.
- Filtro di fondo intasatoEstrarre la lancia o il filtro dal serbatoio e pulirlo.
- Sviluppo di gas da parte del prodottoAprire lo spurgo per evacuare il gas; se il fenomeno si ripete, installare un corpo pompa autospurgante.
Assenza di colpi, o colpo debole e smorzato
- Sfere delle valvole bloccate da cristallizzazioni del prodottoPulire le valvole e far funzionare la pompa con 2 – 3 litri d’acqua in luogo del prodotto; se il problema persiste, sostituire le valvole.
- Valvola di iniezione intasataSostituire la valvola di iniezione.
La pompa non si accende
- Assenza di alimentazione elettricaVerificare il collegamento alla rete e la corrispondenza della tensione con il valore di targa.
- Fusibile di protezione interrottoSostituire il fusibile con uno di pari valore.
- Scheda elettronica guastaÈ necessaria la sostituzione della scheda: contattare il nostro servizio tecnico.
Display della VMS MF
| Messaggio | Significato | Intervento |
|---|---|---|
| ALARM LEVEL | Prodotto esaurito nella tanica. | Riempire la tanica. |
| OVER FLOW | La frequenza di lavoro richiesta supera quella di targa. | Verificare i dati impostati e la portata della pompa, quindi spegnerla e riaccenderla. |
| ALARM STROKE | La portata impostata supera quella di targa. | Verificare i dati impostati e la portata, quindi spegnere e riaccendere la pompa. |
| ALARM POWER | L’alimentazione è fuori dai valori ammessi. | Verificare che la tensione corrisponda ai dati di targa, quindi spegnere e riaccendere la pompa. |
| ALARM BATCH | Il dosaggio batch si è interrotto perché il contatto esterno ha cambiato stato. | Verificare che il contatto collegato corrisponda all’impostazione della pompa, quindi spegnere e riaccendere la pompa. |
| INPUT OPEN | In modalità mA o Volt il segnale di ingresso è assente. | Verificare il segnale esterno e il relativo collegamento. |
| ERROR DATA | I valori inseriti non sono coerenti. | Verificare i valori; se corretti e l’errore persiste, la pompa risulta sottodimensionata per il dosaggio richiesto. |
| ERROR MEM | Errore nella memoria delle impostazioni. | Ripristinare i valori di fabbrica con la procedura di reset. |
| WRONG ENTRY | Impostazione non valida, ad esempio lo stesso valore per il minimo e il massimo del segnale. | Impostare valori distinti e corretti. |
| Password errata | La password inserita non è quella memorizzata. | Contattateci per lo sblocco. |
Il simbolo # sul display segnala uno o più allarmi attivi, consultabili nella schermata ALARM QTY.
LED della VCO e della VCL
| LED | Significato | Intervento |
|---|---|---|
| Rosso, 3 lampeggi al secondo | Tensione di rete insufficiente. | Verificare l’alimentazione. |
| Rosso, 2 lampeggi al secondo | Tensione di rete eccessiva. | Verificare l’alimentazione. |
| Rosso fisso | Allarme di livello: prodotto esaurito (VCL). | Ripristinare il livello del prodotto nel serbatoio. |
| Verde, si spegne a ogni colpo | Pompa in funzione, frequenza normale. | Nessun intervento richiesto. |
| Arancione, si spegne a ogni colpo | Pompa in funzione, frequenza divisa per 10. | Nessun intervento richiesto. |
| Lampeggio ogni 2 secondi | Pompa in OFF, alimentata (verde; arancione in modalità divisione). | Nessun intervento richiesto. |
Nelle versioni a 12 – 24 V il LED è solo verde, con le stesse sequenze.
Portata tra 30 e 100%
La regolazione è lineare tra il 30 e il 100%: al di sotto del 30% la portata effettiva può discostarsi da quella attesa e deve pertanto essere verificata.
Adescamento
Collegare tutte le tubazioni, aprire lo spurgo e portare la regolazione al 100%; avviare la pompa e chiudere lo spurgo non appena fuoriesce il prodotto. Con liquidi viscosi è possibile agevolare l’operazione con una siringa da 20 cc applicata allo sfiato.
Qualora l’anomalia persista, contattateci. Prima di inviare la pompa in assistenza, svuotare il corpo pompa dal prodotto chimico e asciugarlo.
Riepilogo
Caratteristiche principali
Regolazione elettronica della portata
In funzione della modalità di lavoro e dei parametri impostati, la pompa adegua automaticamente la frequenza di iniezione per garantire il dosaggio richiesto.
Display digitale
Il display LCD integrato consente la programmazione della pompa e la visualizzazione costante dello stato operativo.
Modelli: VMS MF, VMS PO
Controllo di livello
La pompa è fornita di sonda di minimo livello per il serbatoio: all’esaurimento del prodotto segnala l'allarme sul display e attiva la relativa uscita.
Modelli: VMS MF, VMS PO, VCL
Stand-by
Avvio e arresto della pompa comandabili a distanza mediante un contatto di marcia/arresto da PLC o da altra sorgente.
Modelli: VMS PO
Uscita allarme
In caso di anomalia si attiva un contatto privo di tensione, configurabile come normalmente aperto (N.O.) o normalmente chiuso (N.C.), per il comando di un segnalatore luminoso o acustico, l’invio di un SMS o la segnalazione dell'evento a un PLC.
Modelli: VMS PO
Consulenza tecnica
Indicateci le caratteristiche dell’applicazione: il nostro personale tecnico vi indicherà il modello, la configurazione e gli accessori più idonei.
