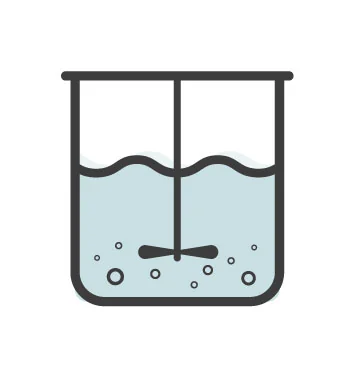

Miscelazione
Dosaggio e omogeneizzazione iniziale della polvere con l’acqua di preparazione.
Produzione e dosaggio
TETRAMIX
Sistema modulare ed espandibile, completamente automatico, per la preparazione continua di soluzioni di polielettrolita a partire da polimeri secchi. Destinato agli impianti di depurazione civili e industriali, nei processi di sedimentazione, chiariflocculazione e disidratazione dei fanghi.
- Da 1.500 a 6.000 l/h
- Da 1 a 4 vasche, espandibile
- Motori brushless e livelli radar
- HMI touch 7", Ethernet TCP/IP
6.000l/hProduzione massima
4Vasche al massimo
30 – 60minMaturazione
2.500mPasViscosità massima
Come funziona
Processo continuo in quattro fasi

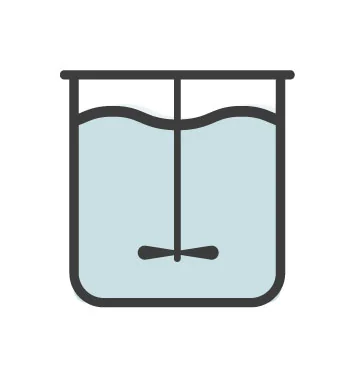

Maturazione
Reazione e stabilizzazione della miscela: 30 – 60 minuti per la polvere.

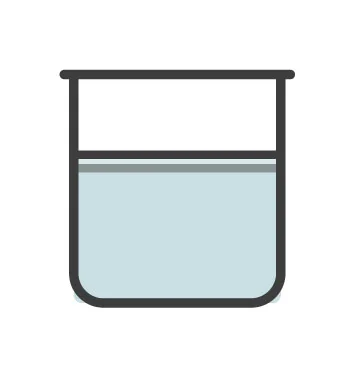

Stoccaggio
Conservazione controllata della soluzione fino all’utilizzo.
Prelievo
Erogazione precisa e regolare della soluzione.
Modulare
Configurazione modulare
Una vasca master indipendente e fino a tre moduli aggiuntivi, uniti da flange rettangolari con guarnizioni e viti M8: assemblaggio robusto e rapido, adattabile alle diverse esigenze di dosaggio e stoccaggio.

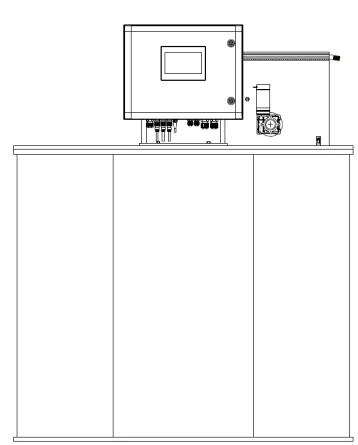

Vasca master
Con dosatore di polvere, agitatore e quadro di comando: in configurazione singola prepara fino a 1.500 l/h.

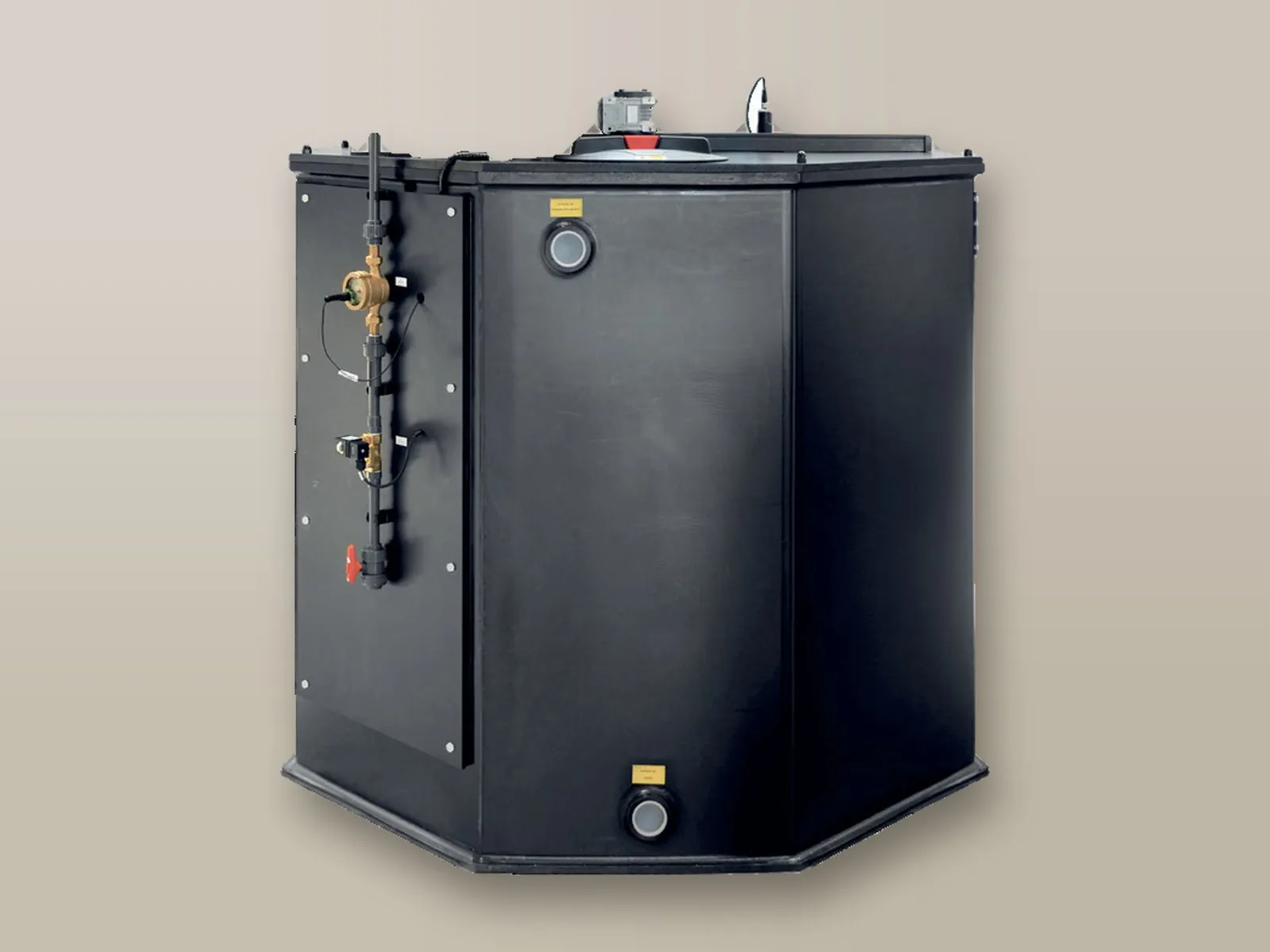

Vasche aggiuntive
Ciascun modulo incrementa il volume disponibile per maturazione e stoccaggio, fino a 4 vasche e 6.000 l/h.

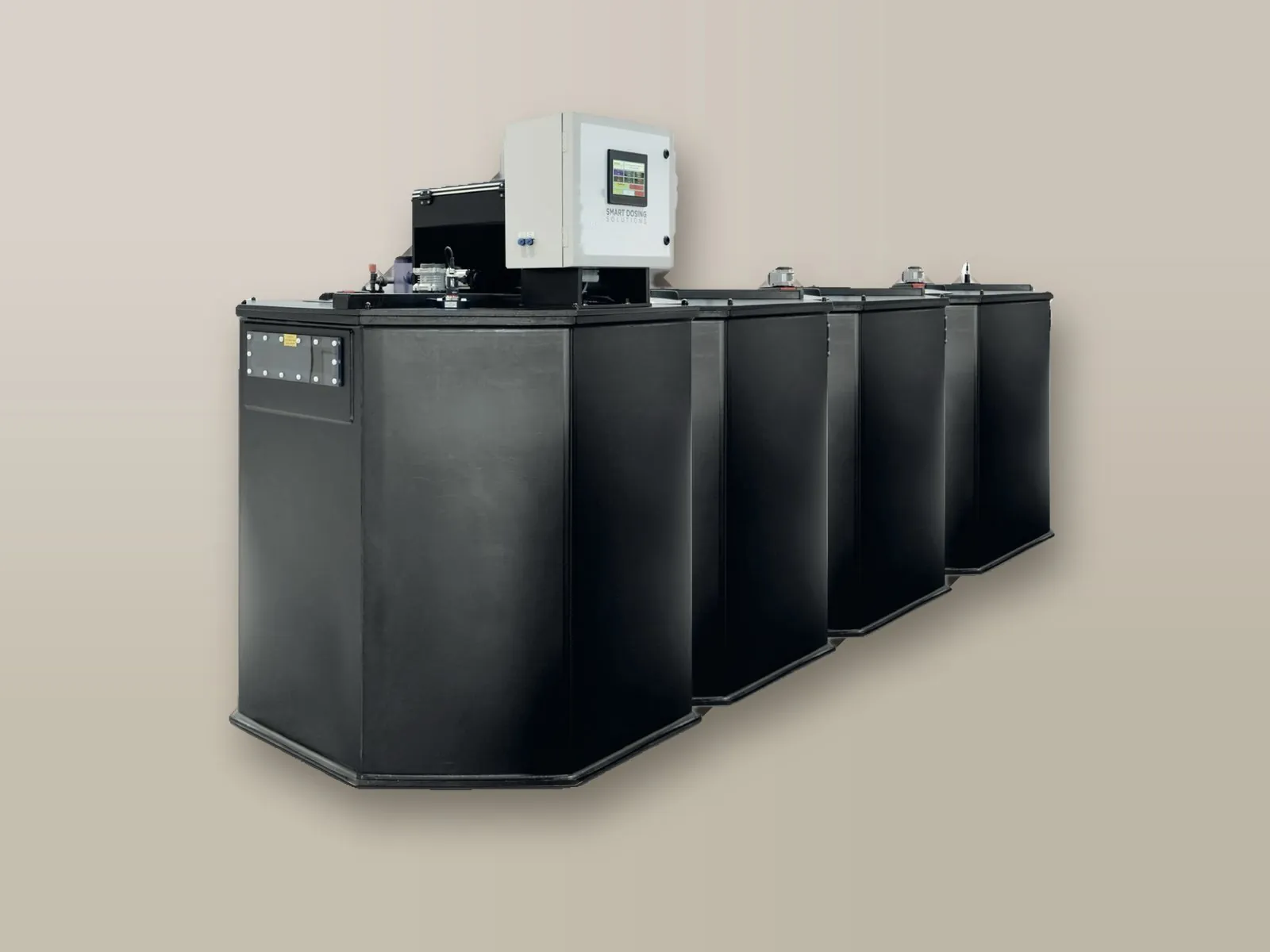

Fino a 4 vasche
La configurazione PLD 6000-4: vasca master e tre moduli in linea, per un volume complessivo di 6.808 litri.
Vantaggi
Caratteristiche principali
Preparazione automatica
Riduzione degli interventi manuali e degli errori di preparazione: soluzione pronta all’uso, processo continuo e qualità costante.
Efficacia del prodotto
Idratazione e attivazione ottimali del polielettrolita, in polvere o in emulsione.
Modularità
Una vasca master indipendente e moduli aggiuntivi, uniti da flange rettangolari con guarnizioni e viti M8: assemblaggio robusto e rapido.
Efficienza
Riduzione degli sprechi di prodotto, consumi energetici contenuti grazie ai motori brushless, manutenzione semplificata.
Materiali costruttivi
Vasche in PEHD, dosatore in PPH, circuiti in PVC, parti in acciaio AISI 304; raccordi di scarico da 2".
Sicurezza
Sonde di livello radar, dispositivi di sicurezza integrati e contenitore della polvere richiudibile ermeticamente a protezione dell’operatore.
Componenti
Composizione del sistema

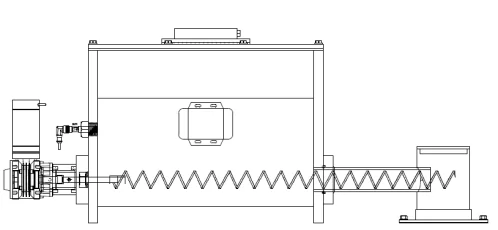

Coclea di alimentazione
Dosatore di polvere in PPH con coclea rivestita, regolato da motore brushless dall’HMI; tramoggia da 35 litri con vibratore (espandibile a richiesta), minimo livello polvere radar; concentrazione regolabile da 0,05 a 0,5%.
Acqua di preparazione
Misuratore di portata a ultrasuoni (4-20 mA), elettrovalvola di intercettazione e valvole di regolazione; misurazione radar del livello della soluzione.

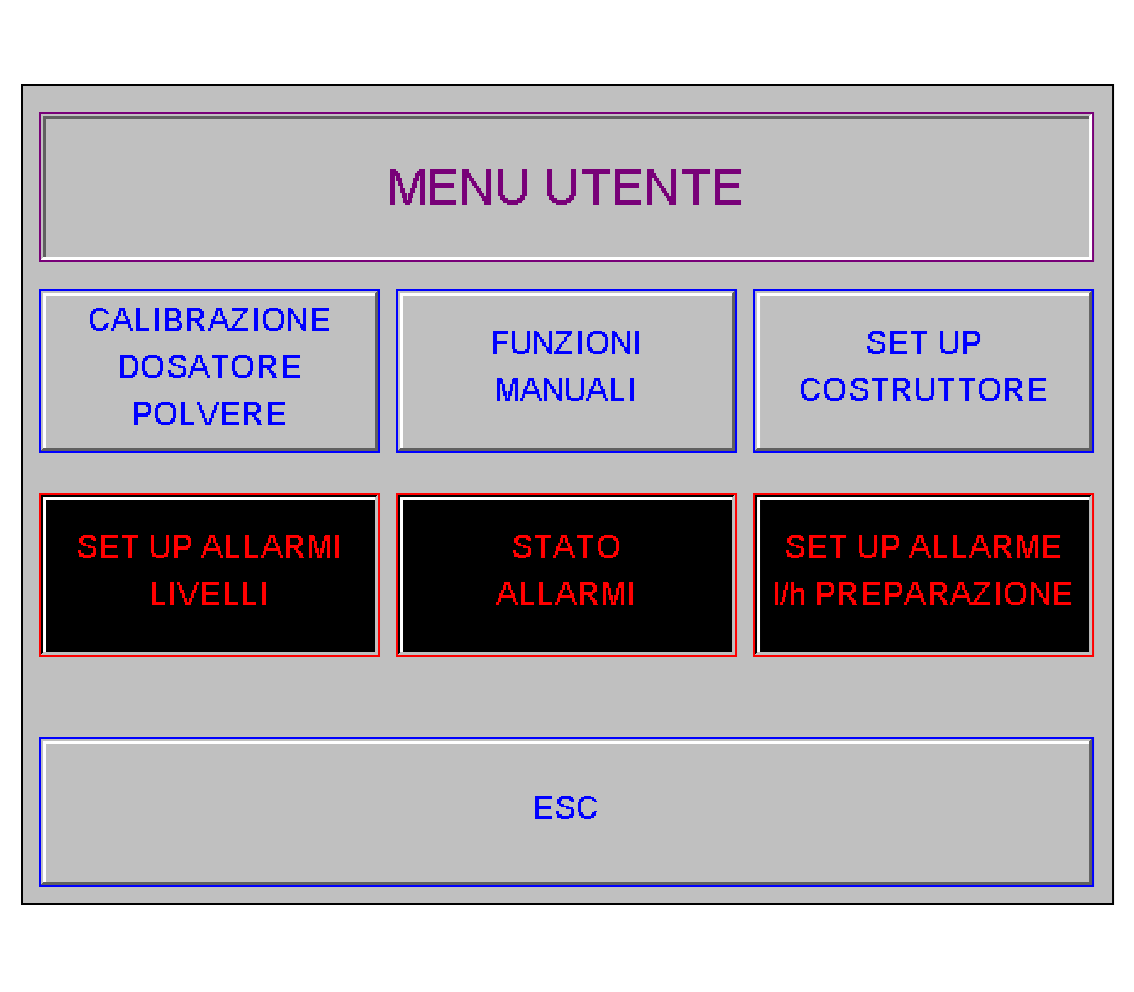

Quadro di comando
HMI touch screen da 7", comunicazione Ethernet TCP/IP, custodia in ABS IP65.
Agitatore con motore brushless L1000 trifase da 400 W ed elica a 4 pale da 400 mm: regolazione precisa della velocità e consumi ridotti. Allarmi: arresto di emergenza, bassa portata dell’acqua, minimo livello della soluzione, massimo livello (H), traboccamento (HH).
Dati tecnici
Scheda tecnica
Modelli
| PLD 1500-1 | PLD 3000-2 | PLD 4500-3 | PLD 6000-4 | |
|---|---|---|---|---|
| Vasche | 1 | 2 | 3 | 4 |
| Volume totale | 1.702 l | 3.404 l | 5.106 l | 6.808 l |
| Produzione a 45 minuti | 1.875 l/h | 3.750 l/h | 5.625 l/h | 7.500 l/h |
| Produzione a 60 minuti | 1.500 l/h | 3.000 l/h | 4.500 l/h | 6.000 l/h |
| Ingombro (L × P × H) | 1.400 × 1.400 × 1.200 mm | 2.800 × 1.400 × 1.200 mm | 4.200 × 1.400 × 1.200 mm | 5.600 × 1.400 × 1.200 mm |
Il tempo (45 o 60 minuti) è quello di maturazione della soluzione.
Dati generali
| TETRAMIX | |
|---|---|
| Concentrazione della soluzione | 0,05 – 0,5 % |
| Viscosità massima | 2.500 mPas |
| Tramoggia | 35 l (espandibile a richiesta) |
| Materiali | PEHD, PPH, PVC, AISI 304 |
| Alimentazione | 230 VAC 50/60 Hz |
| Potenza assorbita | 400 W vasca principale, 200 W ogni vasca aggiuntiva |
| Controllo | Manuale o automatico proporzionale, set point dall’HMI |
| Interfaccia | HMI touch 7", Ethernet TCP/IP |
Impiego
Campi di impiego
Depurazione
Impianti di depurazione civili e industriali.
Fanghi e reflui
Trattamento e disidratazione dei fanghi; flottatori, decantatori, filtropressa.
Alimentare
Settore alimentare e bevande.
Chimica
Industria chimica e farmaceutica.
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Dimensionamento dell’impianto
Indicateci la portata di soluzione richiesta e il tipo di polielettrolita impiegato: proporremo la configurazione e le pompe per il prelievo.
