AMS MF
Dosaggi costanti o proporzionali a segnali 4/20 mA, 0-10 V o a un contatore lancia impulsi.
- Costante digitale
- Moltiplica
- Dividi
- PPM
- Millilitri per quintale
- Percentuale
- Batch
- mA
- Volt
Pompe dosatrici elettromagnetiche
Serie AMS
Pompe dosatrici a membrana per dosaggi con portate o contropressioni elevate, in applicazioni civili, sanitarie e industriali. Regolazione elettronica della frequenza e meccanica del volume di ogni iniezione.
- Fino a 220 l/h con aria compressa
- Fino a 25 bar
- Liquidi fino a 50.000 cPs
- Installazione a piano o a parete
220l/hPortata massima
25barPressione massima
50.000cPsViscosità massima
6Modelli
6 modelli
Selezione del modello
Dal modello base a dosaggio costante fino al multifunzione con display, con pH-metro o Redox-metro integrato.
Versioni disponibili
AMS P MFCorpo pompa in PMMA per liquidi viscosi fino a 50.000 cPs.
Corpo pompa: PVDF, PP, PMMA o AISI 316L

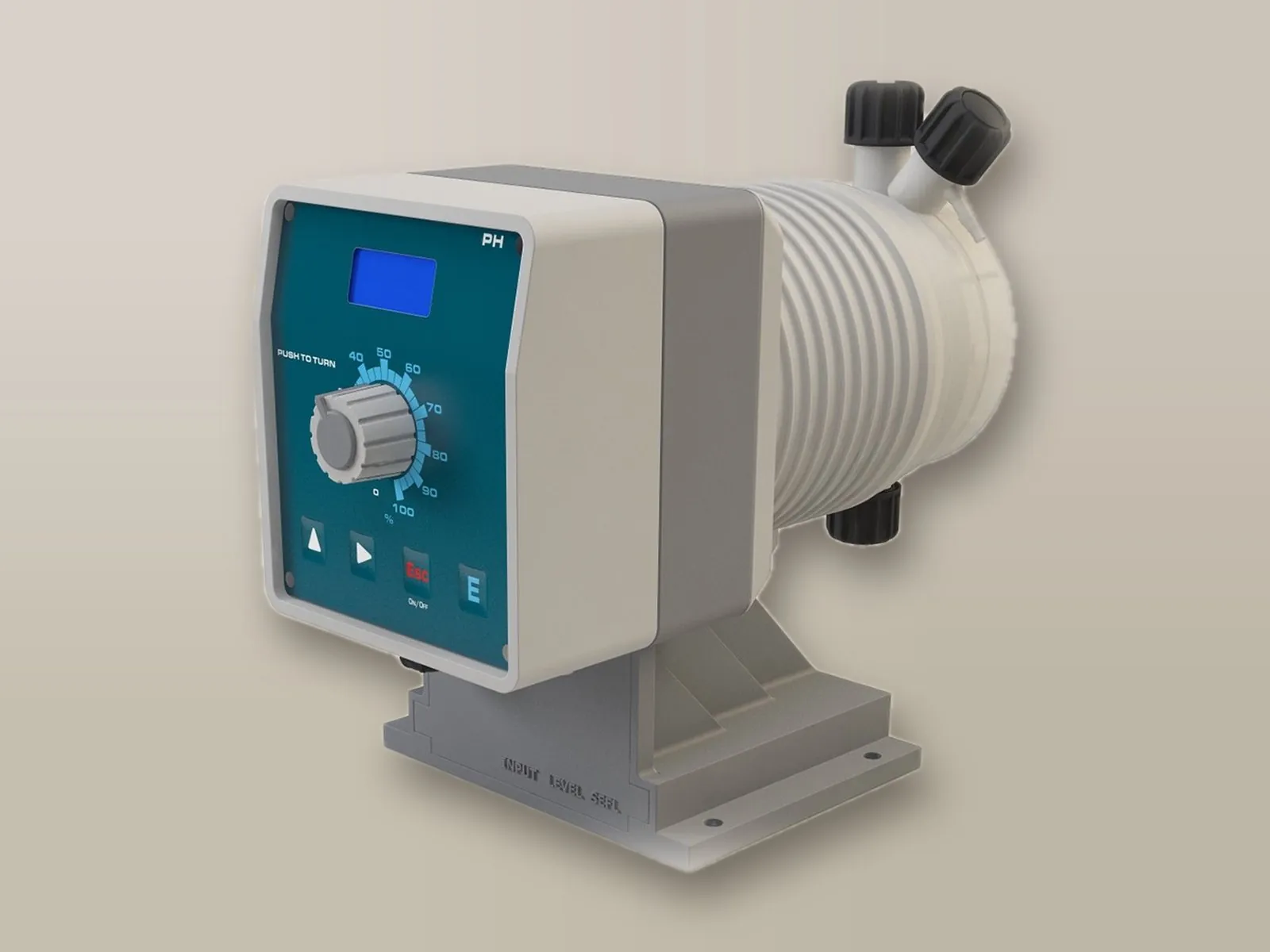

AMS pH
Con pH-metro integrato per la regolazione automatica del pH.
- Proporzionale al pH
Componenti abbinabili

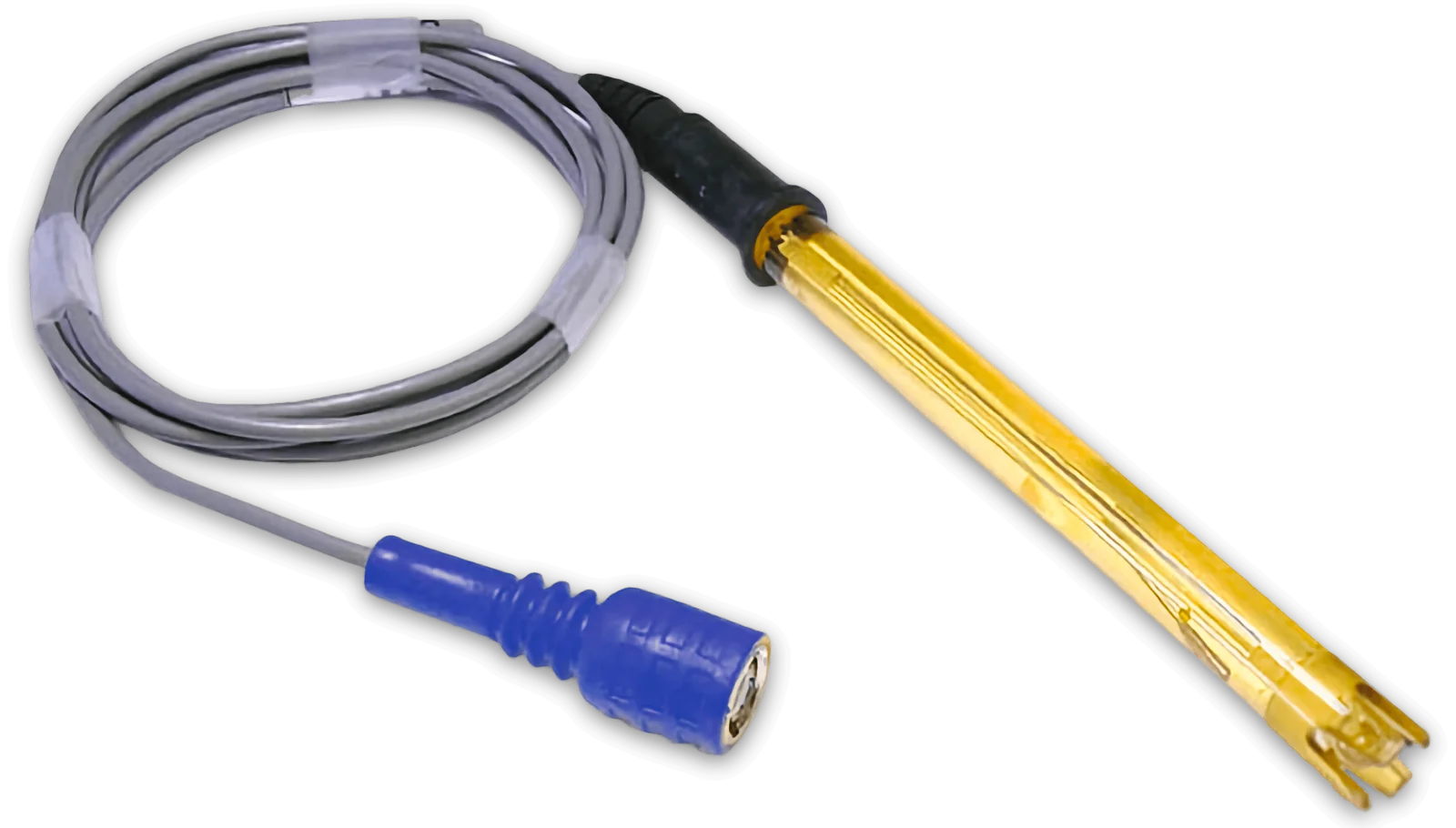

EpHSElettrodo pH
Corpo pompa: PVDF, PP, PMMA o AISI 316L

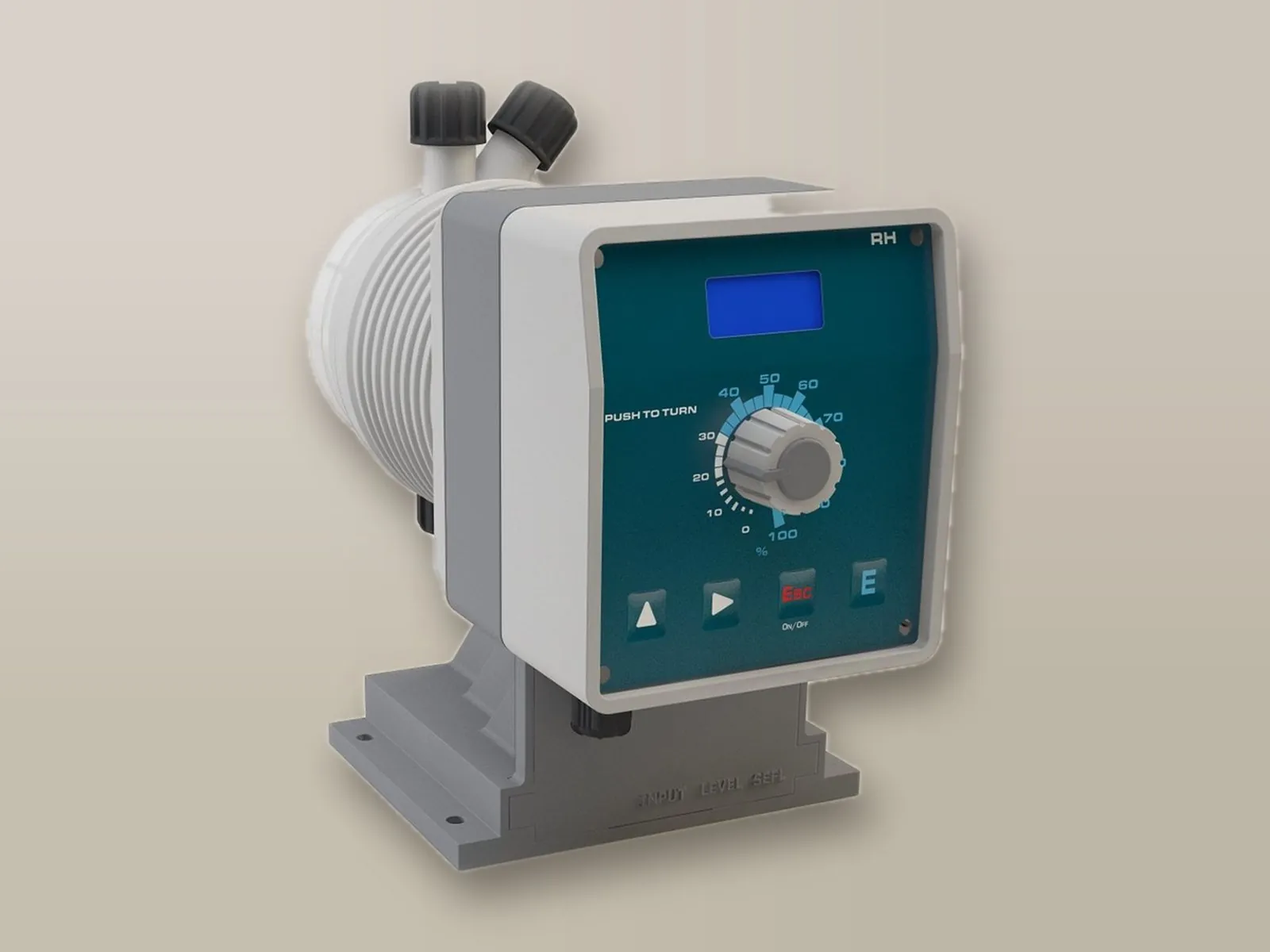

AMS Rh
Con Redox-metro integrato per la regolazione del potenziale Redox (ORP).
- Proporzionale al Redox
Componenti abbinabili

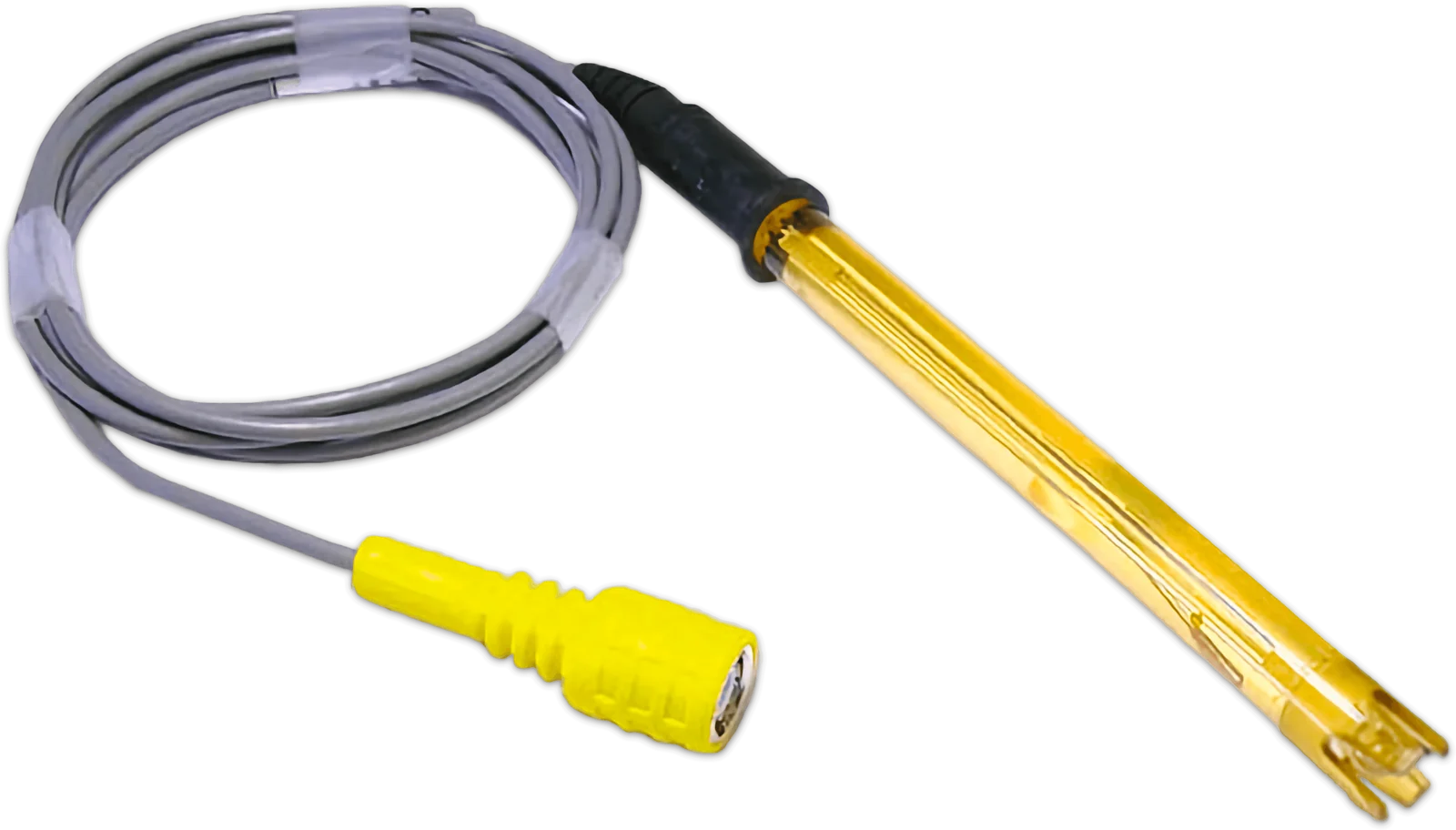

ERhSElettrodo Redox (ORP)
Corpo pompa: PVDF, PP, PMMA o AISI 316L

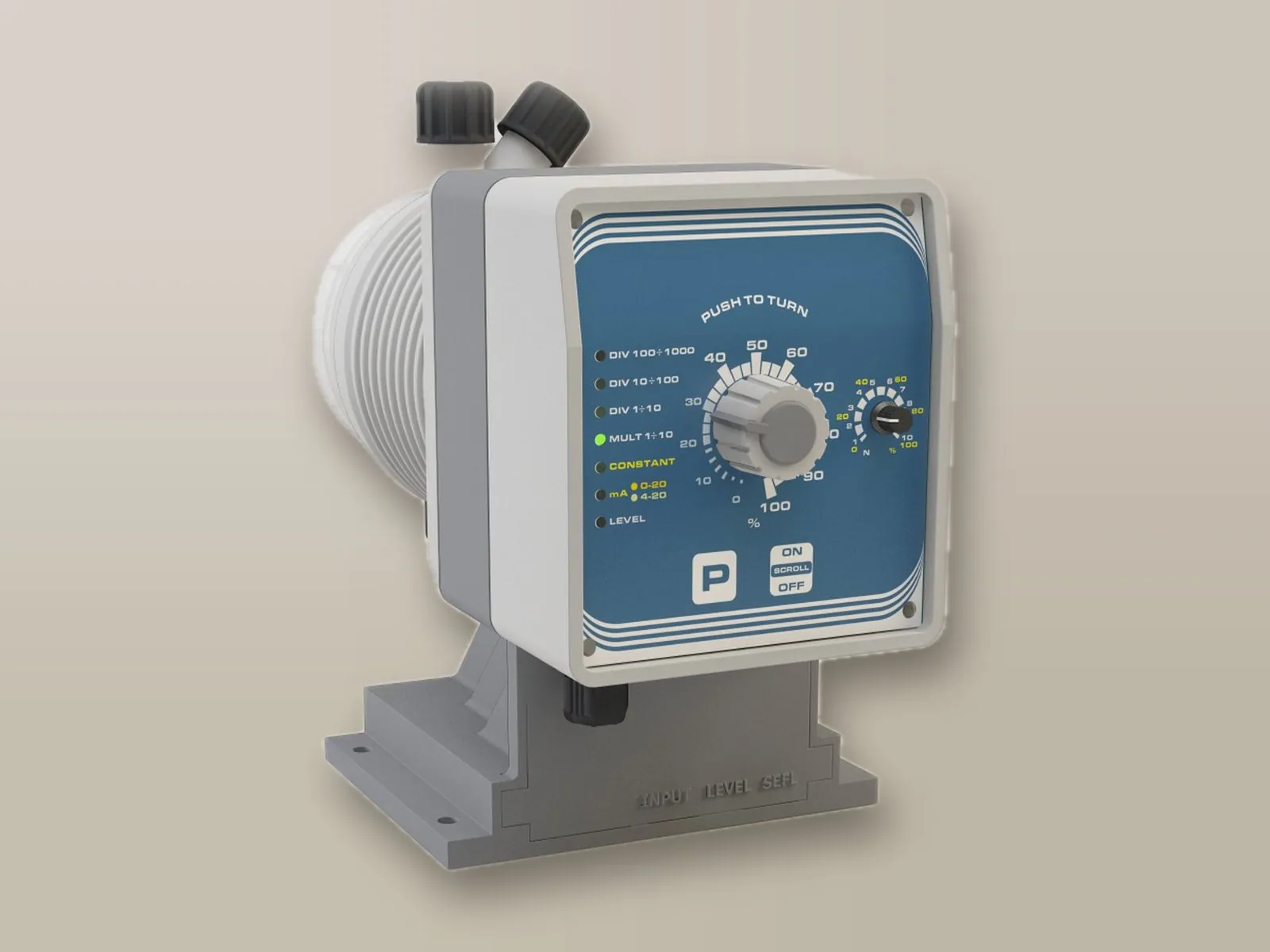

AMS PLUS
Per dosaggi costanti e proporzionali a un contatore lancia impulsi o a un segnale 4/20 mA.
- Costante
- Costante con divisore
- Moltiplica
- Dividi
- mA
Corpo pompa: PVDF, PP, PMMA o AISI 316L

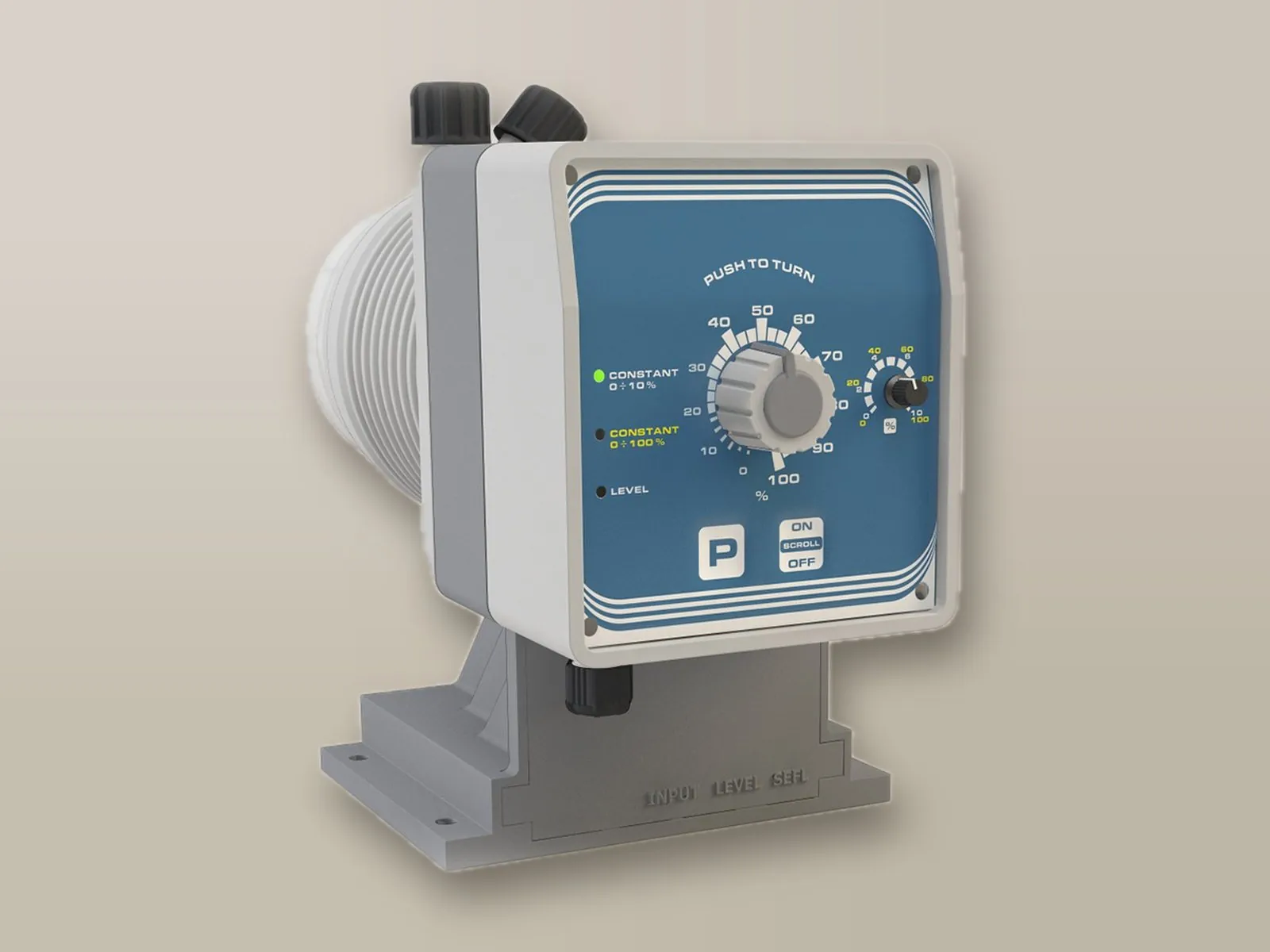

AMS CL
Per dosaggi costanti, con ingresso per il controllo di livello del serbatoio.
- Costante
- Costante con divisore
Corpo pompa: PVDF, PP, PMMA o AISI 316L

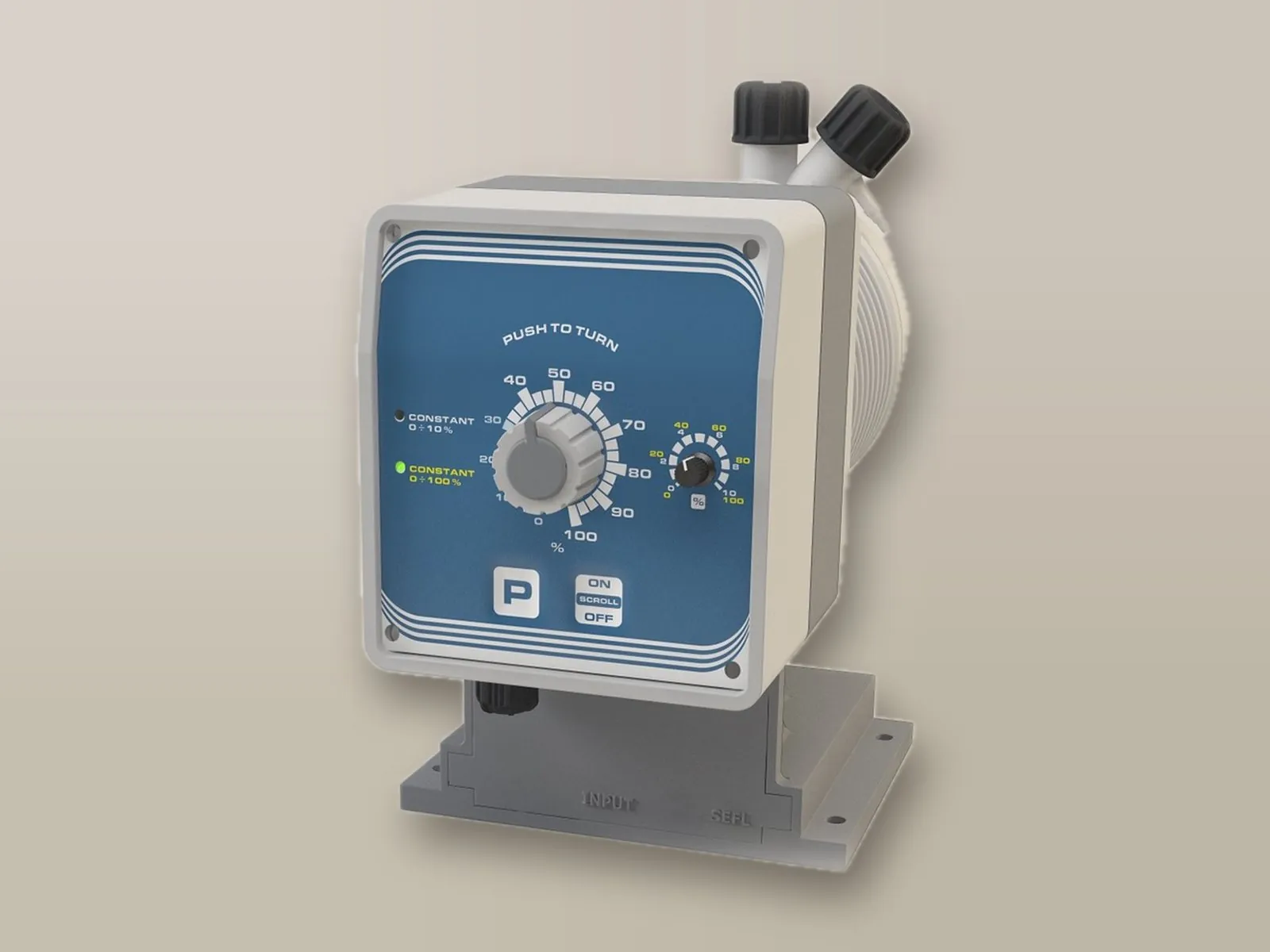

AMS CO
Modello base per dosaggi costanti senza controlli esterni.
- Costante
- Costante con divisore
Corpo pompa: PVDF, PP, PMMA o AISI 316L
Guida alla scelta
Quale modello scegliere
Indicate come deve dosare la pompa, il prodotto, la portata e la contropressione: la guida propone il modello e la configurazione della serie più adatti, tra quelli riportati nei dati tecnici.
Rispondete alle domande e indicate portata e contropressione: il modello consigliato compare qui sotto.
Quadro sinottico
Confronto tra i modelli
| Funzione | MF | pH | Rh | PLUS | CL | CO |
|---|---|---|---|---|---|---|
| Modalità di dosaggio | ||||||
| Costante | – | – | – | ● | ● | ● |
| Costante con divisore | – | – | – | ● | ● | ● |
| Costante digitale | ● | – | – | – | – | – |
| Moltiplica | ● | – | – | ● | – | – |
| Dividi | ● | – | – | ● | – | – |
| PPM | ● | – | – | – | – | – |
| Millilitri per quintale | ● | – | – | – | – | – |
| Percentuale | ● | – | – | – | – | – |
| Batch | ● | – | – | – | – | – |
| mA | ● | – | – | ● | – | – |
| Volt | ● | – | – | – | – | – |
| Proporzionale al pH | – | ● | – | – | – | – |
| Proporzionale al Redox | – | – | ● | – | – | – |
| Funzioni | ||||||
| Regolazione elettronica della portata | ● | ● | ● | ● | ● | ● |
| Regolazione meccanica della portata | ● | ● | ● | ● | ● | ● |
| Display digitale | ● | ● | ● | – | – | – |
| Controllo di livello | ● | ● | ● | ● | ● | – |
| Stand-by | ● | ● | ● | – | – | – |
| Sensore di flusso | ● | – | – | – | – | – |
| Uscita allarme | ● | ● | ● | – | – | – |
Funzionamento
Modalità di dosaggio
Costante
La pompa dosa con frequenza di iniezione costante, proporzionale alla percentuale di portata impostata tramite il selettore analogico (0 – 100%).
Modelli: AMS PLUS, AMS CL, AMS CO
Costante con divisore
Funzionamento analogo al dosaggio costante, con selettore regolabile tra 0 e 10%: la portata massima è ridotta fino a 1/10 del valore di targa.
Modelli: AMS PLUS, AMS CL, AMS CO
Costante digitale
La pompa dosa con frequenza costante, determinata dai valori di SPH (colpi/ora), SPM (colpi/minuto) o LPH (litri/ora) impostati in programmazione.
Modelli: AMS MF
Moltiplica
Gli impulsi provenienti dal contatore lancia impulsi vengono moltiplicati per il fattore impostato.
Modelli: AMS MF, AMS PLUS
Dividi
Gli impulsi provenienti dal contatore lancia impulsi vengono divisi per il fattore impostato.
Modelli: AMS MF, AMS PLUS
PPM
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore in PPM impostato; sono programmabili la concentrazione del prodotto e il volume per colpo.
Modelli: AMS MF
Millilitri per quintale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore MLQ (millilitri per quintale) impostato.
Modelli: AMS MF
Percentuale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e alla percentuale (%) impostata.
Modelli: AMS MF
Batch
Un impulso da contatto esterno avvia il dosaggio della quantità impostata; è possibile programmare cicli di pausa e lavoro.
Modelli: AMS MF
mA
Il segnale in corrente 0-4/20 mA comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: AMS MF, AMS PLUS
Volt
Il segnale in tensione 0-10 V comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: AMS MF
Proporzionale al pH
Si imposta il valore di pH desiderato (SET POINT): la pompa rileva il pH tramite un elettrodo pH e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: AMS pH
Proporzionale al Redox
Si imposta il potenziale Redox (ORP) desiderato (SET POINT): la pompa lo rileva tramite un elettrodo Redox e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: AMS Rh
Dati tecnici
Prestazioni e configurazioni
Le prestazioni variano con la contropressione di lavoro (prevalenza) e con le caratteristiche del prodotto chimico: per tale ragione la serie AMS è disponibile in configurazioni specifiche.
Spurgo manuale
Idonea alla maggior parte dei prodotti chimici: configurazione standard per le applicazioni più comuni.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| AMS 2505 | 25 | 5 |
| AMS 1510 | 15 | 10 |
| AMS 1015 | 10 | 15 |
| AMS 0720 | 7 | 20 |
| AMS 0340 | 3 | 40 |
| AMS 0260 | 2 | 60 |
Spurgo automatico
Necessaria con prodotti che sviluppano gas (ad es. perossidi), per prevenire il blocco della pompa.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| AMSA 2503,2 | 25 | 3,2 |
| AMSA 1506 | 15 | 6 |
| AMSA 1010 | 10 | 10 |
| AMSA 0713 | 7 | 13 |
| AMSA 0330 | 3 | 30 |
| AMSA 0238 | 2 | 38 |
Liquidi a media viscosità
Per prodotti chimici con viscosità tra 100 e 8.000 cPs.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| AMS LPV 2505 | 25 | 5 |
| AMS LPV 1510 | 15 | 10 |
| AMS LPV 1015 | 10 | 15 |
| AMS LPV 0720 | 7 | 20 |
| AMS LPV 0340 | 3 | 40 |
| AMS LPV 0260 | 2 | 60 |
Portata nominale misurata con acqua a temperatura ambiente.
Liquidi ad alta viscosità
Per prodotti chimici con viscosità tra 8.000 e 50.000 cPs.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| AMS P 0802 | 8 | 2 |
| AMS P 0604 | 6 | 4 |
| AMS P 0410 | 4 | 10 |
| AMS P 0425 | 4 | 25 |
| AMS P 0140 | 1 | 40 |
Portata nominale misurata con acqua a temperatura ambiente.
Aria compressa
Per il dosaggio di elevate quantità di prodotto chimico in ambito industriale.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| AMS AC 1050 | 10 | 50 |
| AMS AC 05140 | 5 | 140 |
| AMS AC 00220 | 0 | 220 |
Alimentazioni
- 230 VAC
- 110 VAC
- 24 VAC
- 24 VDC
- 12 VDC
Materiali del corpo pompa
PVDF
Indicato per la maggior parte degli acidi, per i perossidi e per l'ipoclorito di sodio (cloro).
PP
Indicato per l'idrossido di sodio (soda caustica).

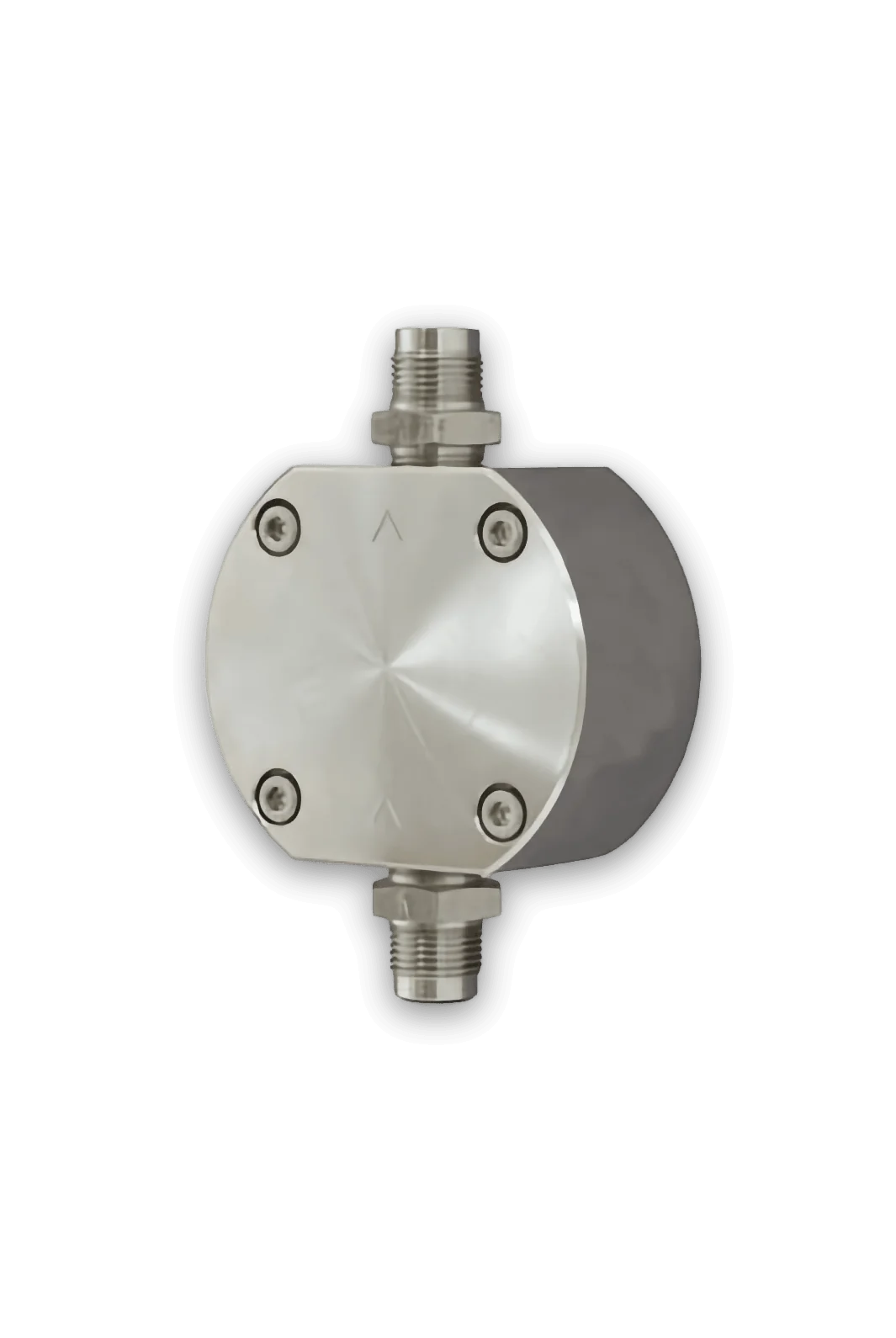

AISI 316L
Indicato per l'acido peracetico e l'idrossido di sodio.

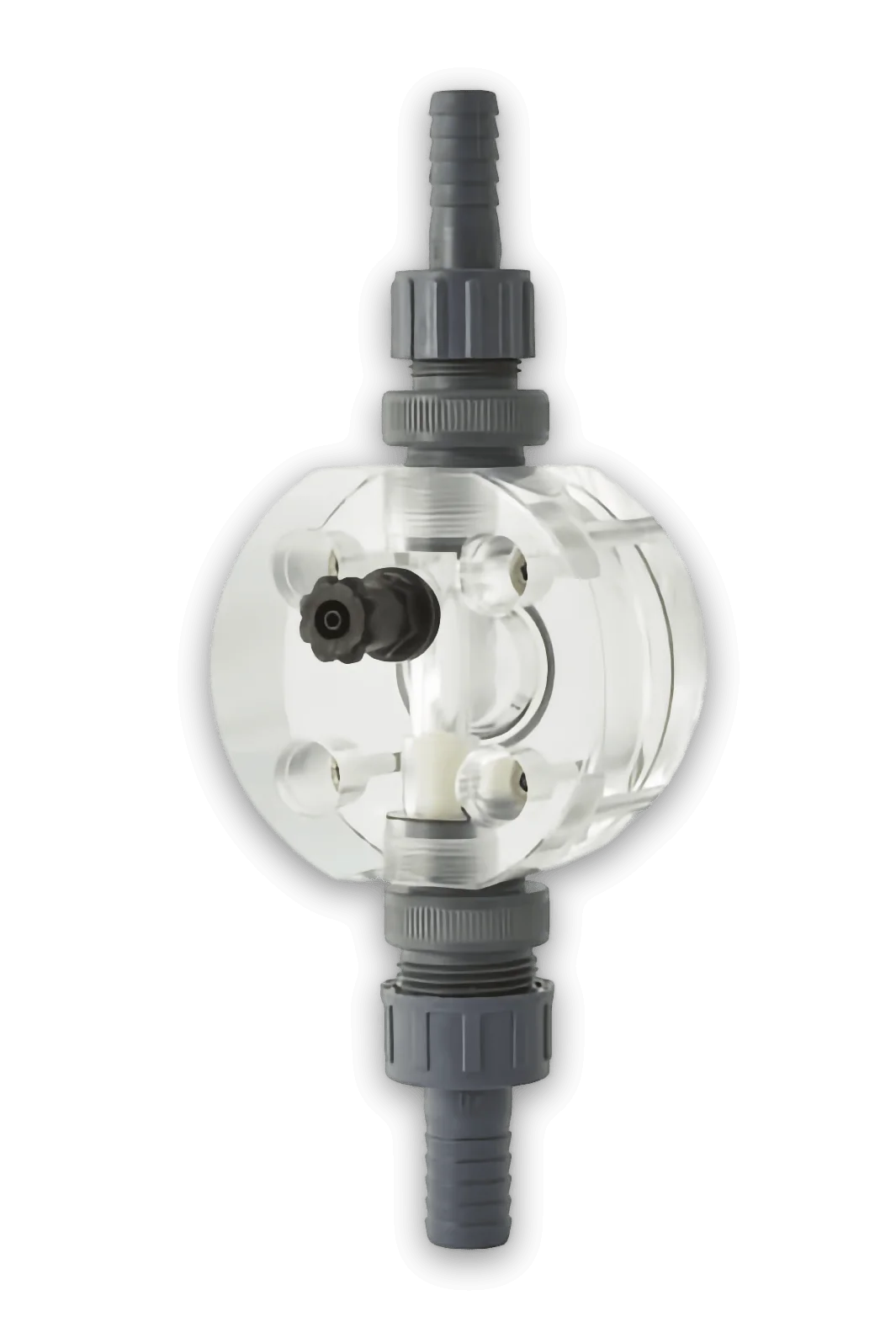

PMMA
Indicato per sostanze a media e alta viscosità.
Versioni speciali
Versioni speciali
Oltre alla configurazione standard sono disponibili versioni dedicate a impieghi particolari; le prestazioni di ciascuna sono nei dati tecnici. Le pagine per impiego confrontano le pompe adatte di tutte le serie.
Serie AMSA
Corpo pompa autospurgante, necessario con i prodotti che sviluppano gas (ad es. ipoclorito di sodio e perossidi): scarica il gas e previene il blocco della pompa.
Serie AMS LPV
Per prodotti chimici con viscosità tra 100 e 8.000 cPs.
Serie AMS P
Corpo pompa in PMMA per liquidi ad alta viscosità, da 8.000 a 50.000 cPs.
Serie AMS AC
Per il dosaggio di elevate quantità di prodotto chimico in ambito industriale: fino a 220 l/h.
Assistenza
Diagnostica e messaggi di errore
Cause più frequenti di malfunzionamento e relativi interventi correttivi, da verificare prima di rivolgersi all’assistenza tecnica.
Approfondimento: la pompa non si innesca e non dosa →Se la pompa…
La pompa esegue regolarmente i colpi, ma il prodotto non viene dosato
- Presenza di aria nel circuito idraulicoVerificare raccordi e tubazioni, serrare quelli allentati e sfiatare l’aria.
- Tubo di aspirazione svuotatoLa pompa ha perso l’adescamento: ripetere la procedura di adescamento.
- Filtro di fondo intasatoEstrarre la lancia o il filtro dal serbatoio e pulirlo.
- Sviluppo di gas da parte del prodottoAprire lo spurgo per evacuare il gas; se il fenomeno si ripete, installare un corpo pompa autospurgante.
Assenza di colpi, o colpo debole e smorzato
- Sfere delle valvole bloccate da cristallizzazioni del prodottoPulire le valvole e far funzionare la pompa con 2 – 3 litri d’acqua in luogo del prodotto; se il problema persiste, sostituire le valvole.
- Valvola di iniezione intasataSostituire la valvola di iniezione.
La pompa non si accende
- Assenza di alimentazione elettricaVerificare il collegamento alla rete e la corrispondenza della tensione con il valore di targa.
- Fusibile di protezione interrottoSostituire il fusibile con uno di pari valore.
- Scheda elettronica guastaÈ necessaria la sostituzione della scheda: contattare il nostro servizio tecnico.
Display dei modelli MF
| Messaggio | Significato | Intervento |
|---|---|---|
| ALARM LEVEL | Prodotto esaurito nel serbatoio. | Ripristinare il livello del prodotto nel serbatoio. |
| ALARM SEFL | Il sensore di flusso ha rilevato un numero eccessivo di colpi a vuoto, oppure il riadescamento automatico non è andato a buon fine. | Verificare il sensore SEFL, adescare manualmente la pompa, quindi spegnerla e riaccenderla. |
| OVER FLOW | La frequenza di lavoro richiesta supera il valore di targa. | Verificare i parametri impostati e la portata della pompa, quindi spegnerla e riaccenderla. |
| ALARM STROKE | La portata impostata supera il valore di targa. | Verificare i parametri impostati e la portata, quindi spegnere e riaccendere la pompa. |
| ALARM POWER | Tensione di alimentazione fuori dai limiti ammessi. | Verificare che la tensione corrisponda ai dati di targa, quindi spegnere e riaccendere la pompa. |
| ALARM BATCH | Dosaggio batch interrotto per cambio di stato del contatto esterno. | Verificare che il contatto collegato sia conforme alla configurazione della pompa, quindi spegnere e riaccendere. |
| INPUT OPEN | Segnale di ingresso assente in modalità mA o Volt. | Verificare il segnale esterno e il relativo collegamento. |
| ERROR DATA | Valori impostati non coerenti. | Ricontrollare i valori; se corretti e l’errore persiste, la pompa risulta sottodimensionata per il dosaggio richiesto. |
| ERROR MEM | Errore nella memoria delle impostazioni. | Ripristinare i valori di fabbrica con la procedura LOAD DEFAULT. |
| WRONG ENTRY | Impostazione non valida, ad esempio valore identico per minimo e massimo del segnale. | Impostare valori distinti e corretti. |
| Password errata | La password inserita non corrisponde a quella memorizzata. | In caso di smarrimento, ripristinare il valore 0000 con la procedura RESET PASSWORD. |
Il simbolo # sul display segnala uno o più allarmi attivi, consultabili nella schermata ALARM QTY.
LED dei modelli AMS PLUS e AMS CL
| LED | Significato | Intervento |
|---|---|---|
| Rosso fisso | Prodotto esaurito (con sonda di livello collegata). | Ripristinare il livello del prodotto nel serbatoio. |
| Rosso, 3 lampeggi al secondo | Tensione di rete superiore al valore di targa. | Verificare l’alimentazione, quindi spegnere e riaccendere la pompa. |
| Rosso, 2 lampeggi al secondo | Tensione di rete inferiore al valore di targa. | Verificare l’alimentazione, quindi spegnere e riaccendere la pompa. |
| Rosso, 1 lampeggio al secondo | La pompa è in attesa della selezione di un programma. | Premere SCROLL, selezionare il programma e confermare con P. |
| Verde fisso | Pompa in funzione nella modalità indicata dal LED. | Nessun intervento richiesto. |
| Verde, 1 lampeggio ogni 2 secondi | Pompa in OFF, sull’ultimo programma utilizzato. | Nessun intervento richiesto. |
| Tutti i LED lampeggiano | Pompa in programmazione. | Premere P e SCROLL, oppure attendere 30 secondi per uscire senza modifiche. |
Portata tra 30 e 100%
La regolazione è lineare tra il 30 e il 100%: al di sotto del 30% la portata effettiva può discostarsi da quella attesa e deve pertanto essere verificata.
Adescamento
Collegare tutte le tubazioni, aprire lo spurgo e portare la regolazione al 100%; avviare la pompa e chiudere lo spurgo non appena fuoriesce il prodotto. Con liquidi viscosi è possibile agevolare l’operazione con una siringa da 20 cc applicata allo sfiato.
Impostazioni di fabbrica
A pompa spenta, mantenere premuti i due tasti freccia e ridare alimentazione: compare LOAD DEFAULT e la programmazione viene riportata ai valori di fabbrica (password 0000).
Qualora l’anomalia persista, contattateci. Prima di inviare la pompa in assistenza, svuotare il corpo pompa dal prodotto chimico e asciugarlo.
Riepilogo
Caratteristiche principali
Regolazione elettronica della portata
In funzione della modalità di lavoro e dei parametri impostati, la pompa adegua automaticamente la frequenza di iniezione per garantire il dosaggio richiesto.
Regolazione meccanica della portata
La manopola consente di ridurre la corsa della membrana, ovvero il volume della singola iniezione e, di conseguenza, la portata massima. Ciò comporta due vantaggi:
Dosaggio lineare: un numero elevato di iniezioni di piccolo volume favorisce la miscelazione del prodotto nel flusso d'acqua ed evita picchi di concentrazione.
Precisione ai bassi dosaggi: con una pompa da 10 l/h chiamata a dosare 1 l/h, la riduzione della corsa al 50% porta la portata massima a 5 l/h e raddoppia la frequenza di iniezione. Particolarmente indicata in abbinamento al contatore lancia impulsi.
Display digitale
Il display LCD integrato consente la programmazione della pompa e la visualizzazione costante dello stato operativo.
Modelli: AMS MF, AMS pH, AMS Rh
Controllo di livello
La pompa è fornita di sonda di minimo livello per il serbatoio: all’esaurimento del prodotto segnala l'allarme sul display e attiva la relativa uscita.
Modelli: AMS MF, AMS pH, AMS Rh, AMS PLUS, AMS CL
Stand-by
Avvio e arresto della pompa comandabili a distanza mediante un contatto di marcia/arresto da PLC o da altra sorgente.
Modelli: AMS MF, AMS pH, AMS Rh
Sensore di flusso
È possibile collegare un sensore di flusso che verifica ogni singola iniezione: in caso di una o più iniezioni mancate, la pompa esegue un riadescamento automatico e recupera le iniezioni perse; in caso di esito negativo attiva l'uscita di allarme.
Modelli: AMS MF
Uscita allarme
In caso di anomalia si attiva un contatto privo di tensione, configurabile come normalmente aperto (N.O.) o normalmente chiuso (N.C.), per il comando di un segnalatore luminoso o acustico, l’invio di un SMS o la segnalazione dell'evento a un PLC.
Modelli: AMS MF, AMS pH, AMS Rh
Consulenza tecnica
Indicateci le caratteristiche dell’applicazione: il nostro personale tecnico vi indicherà il modello, la configurazione e gli accessori più idonei.
