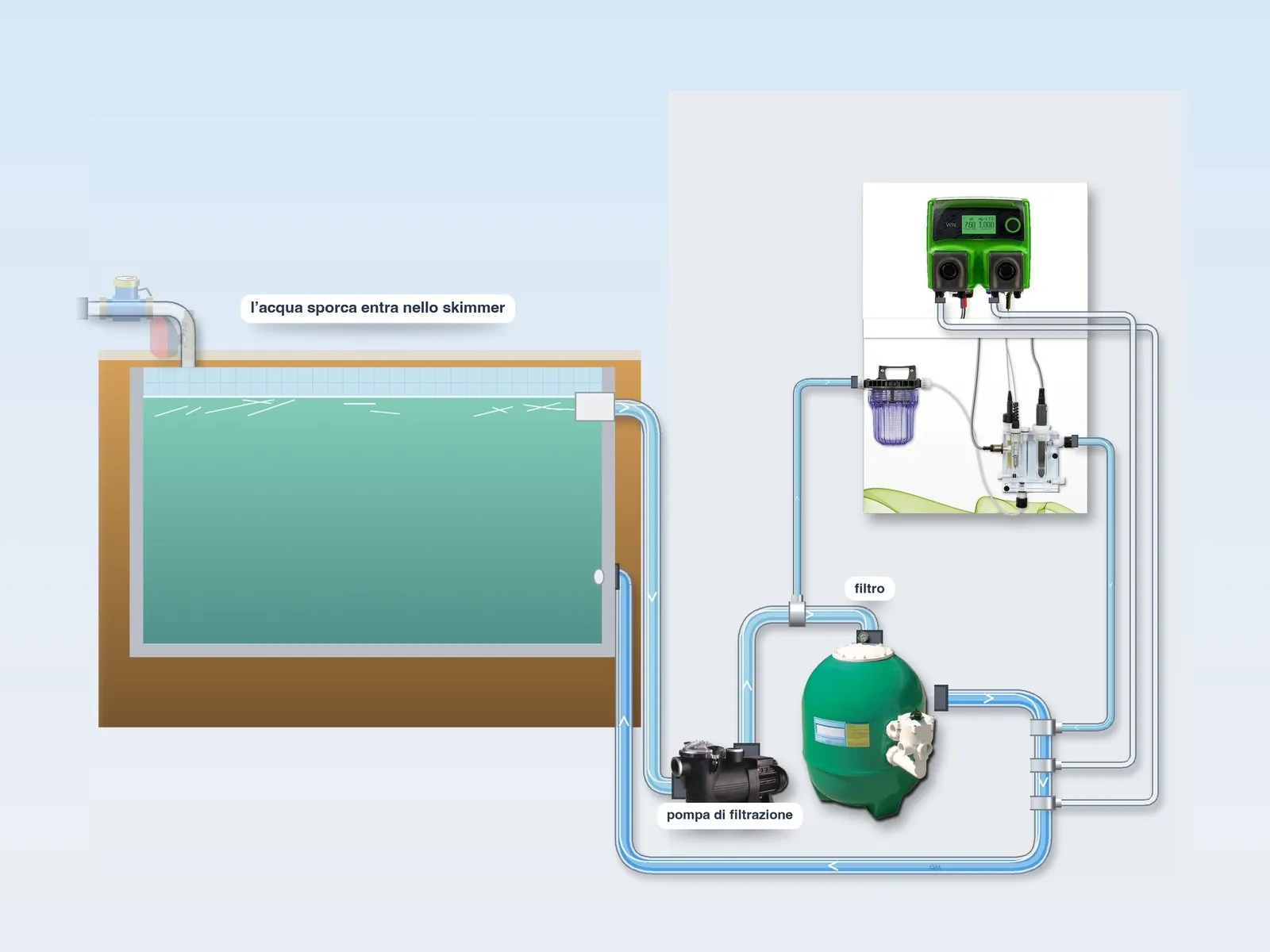

L’acqua viene aspirata dallo skimmer e inviata dalla pompa di filtrazione al filtro, che trattiene le impurità in sospensione.
Sistemi per piscine
WNpHCl
Versione peristaltica del WDpHCl: due pompe peristaltiche a motore passo-passo, silenziose e precise, misurano e regolano pH e cloro libero. Wi-Fi di serie e dosaggio automatico in funzione del volume della piscina; porta elettrodi, celle di misura e filtro del campione sono preassemblati su pannello.
- Pompe peristaltiche a motore passo-passo
- Funzionamento silenzioso
- pH e cloro libero in mg/l
- Wi-Fi di serie
- AUTO DOSING dal volume della piscina
2Pompe peristaltiche
12l/hPortata massima
1–100%Velocità regolabile
0,01mg/lRisoluzione del cloro libero
Come funziona
Il circuito di trattamento di una piscina
L’acqua della vasca circola in modo continuo tra la vasca e il locale tecnico, dove viene filtrata, analizzata e disinfettata prima di essere reimmessa.
Approfondimento: l’acqua della piscina →
2
Misura

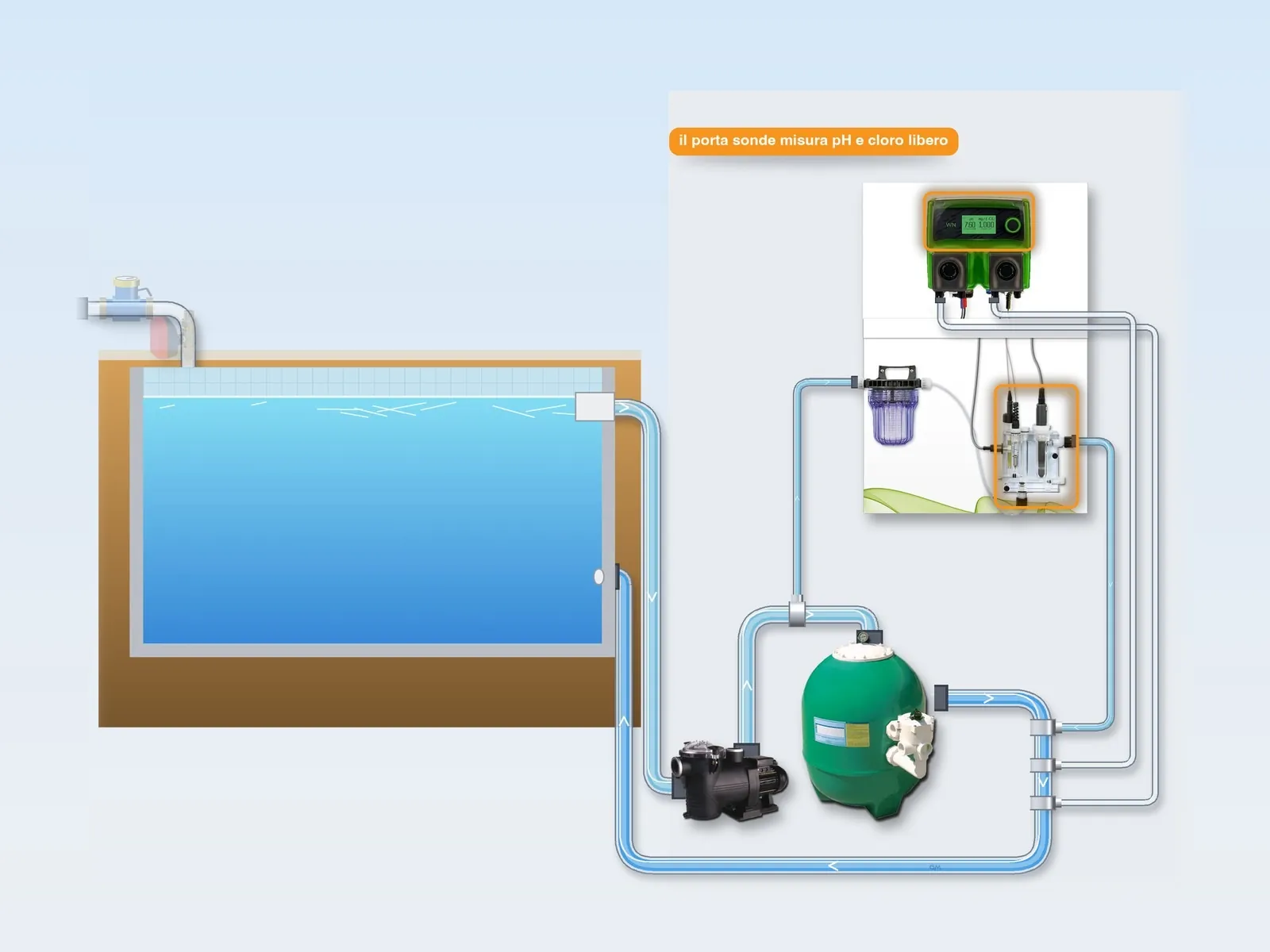

Un campione d’acqua attraversa il porta sonde del pannello, dove vengono misurati in continuo il pH e il cloro libero.
3
Regolazione del pH

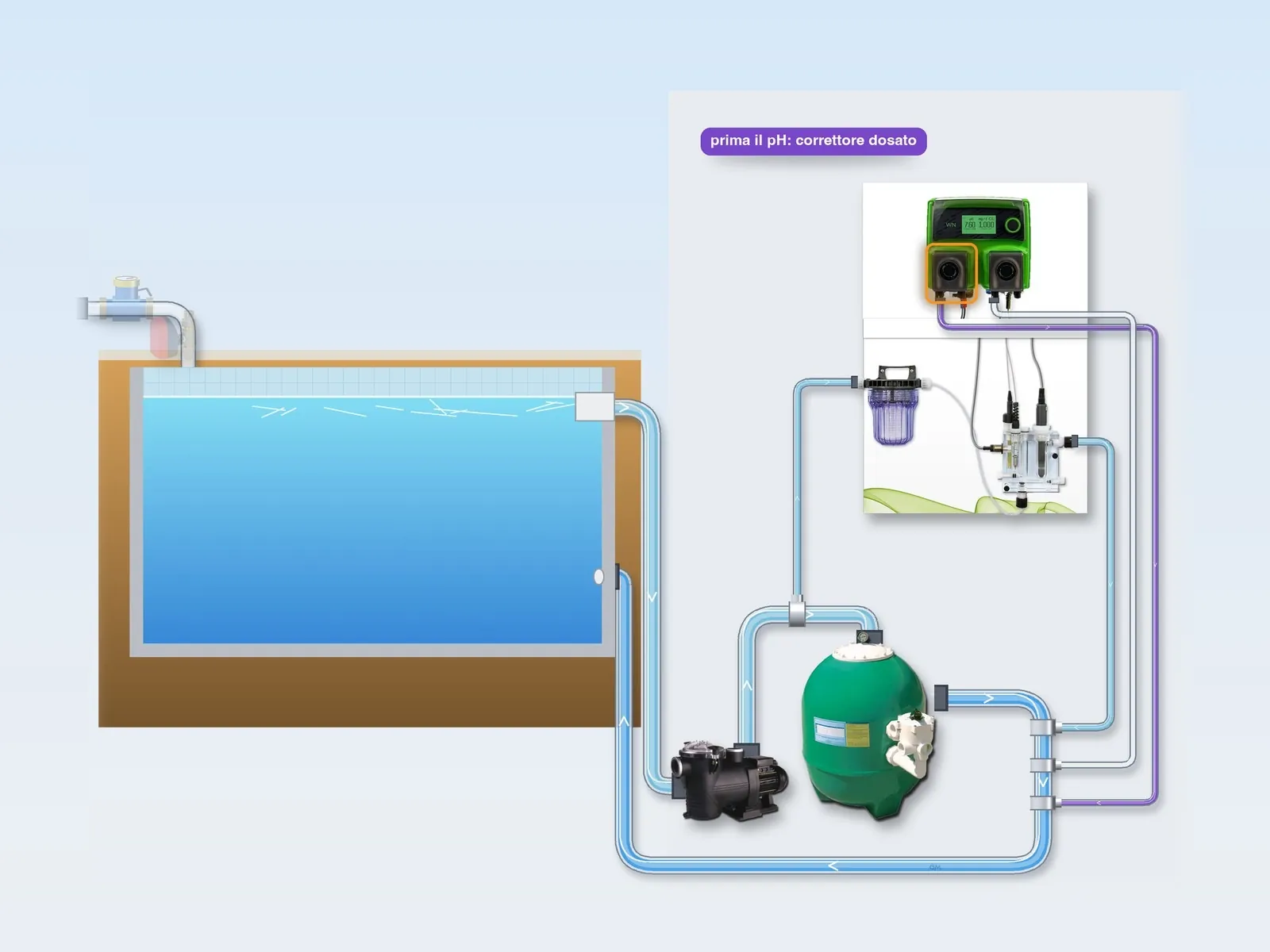

Lo strumento regola in via prioritaria il pH: la pompa dosa il correttore fino al raggiungimento del valore impostato.
4
Dosaggio del cloro

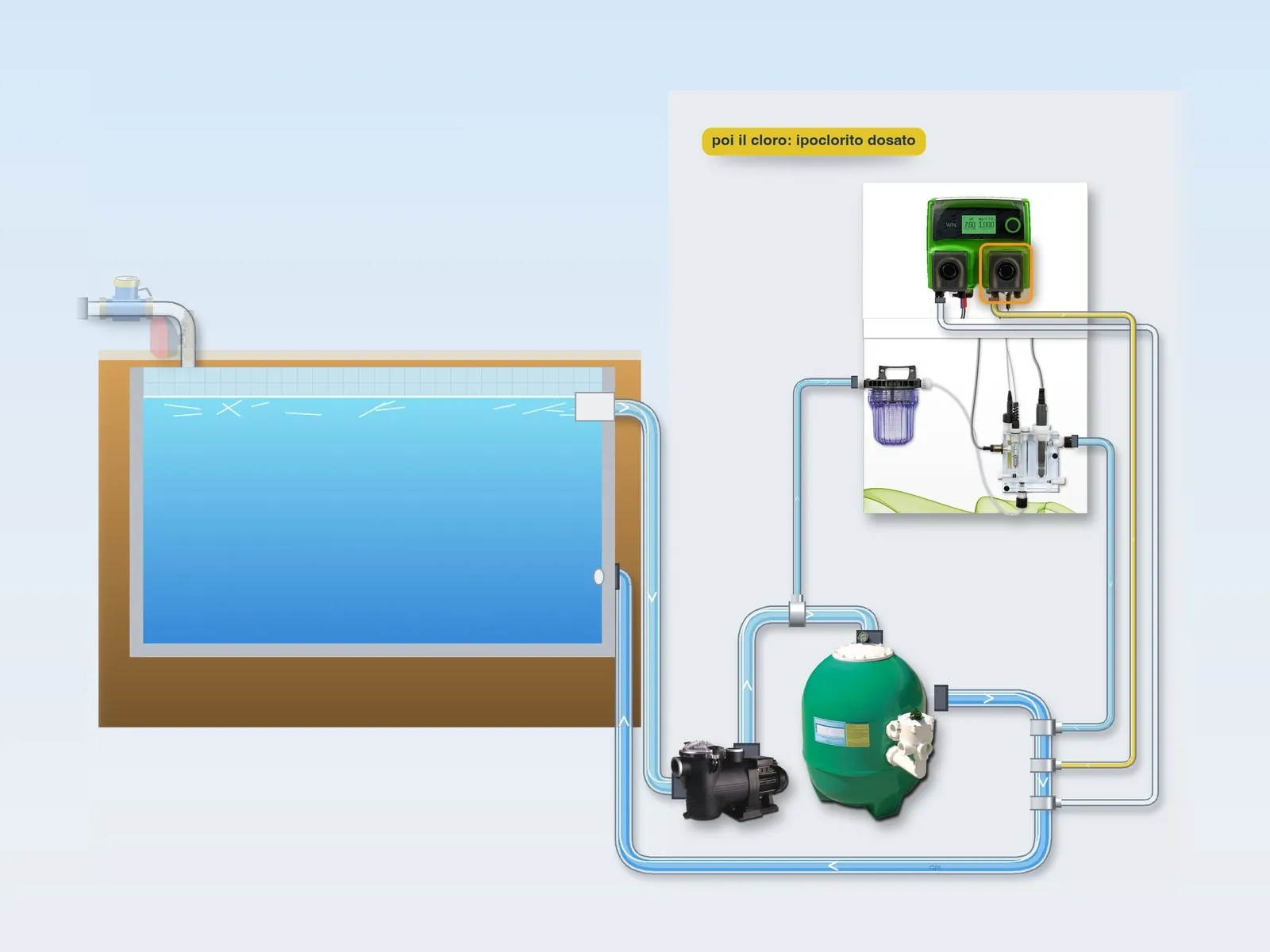

Con il pH nei valori corretti viene dosato l’ipoclorito, con una portata che si riduce progressivamente in prossimità del set point.
5
Ritorno in vasca

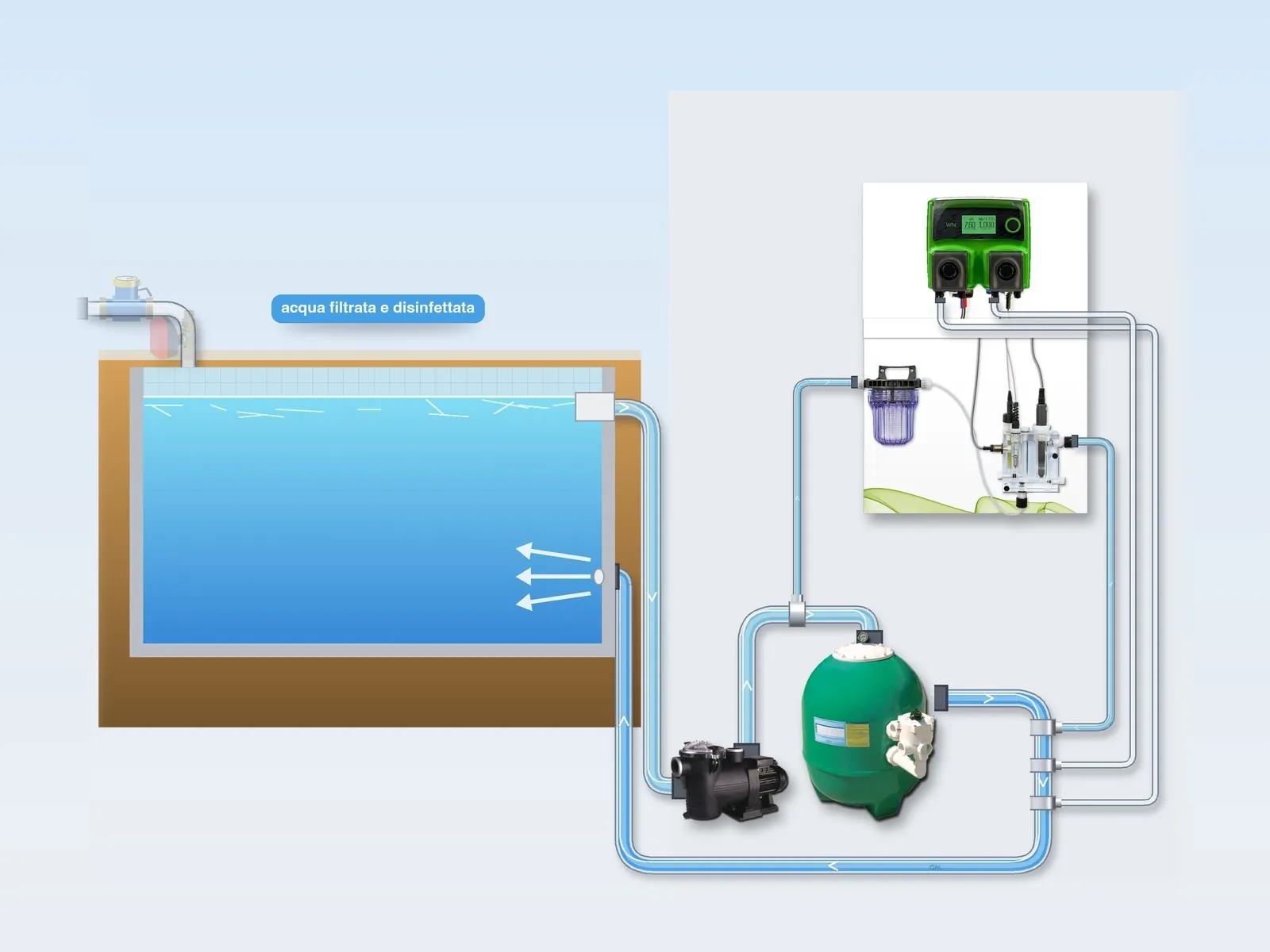

L’acqua filtrata e disinfettata viene reimmessa in vasca attraverso le bocchette di mandata.
6
Reintegro

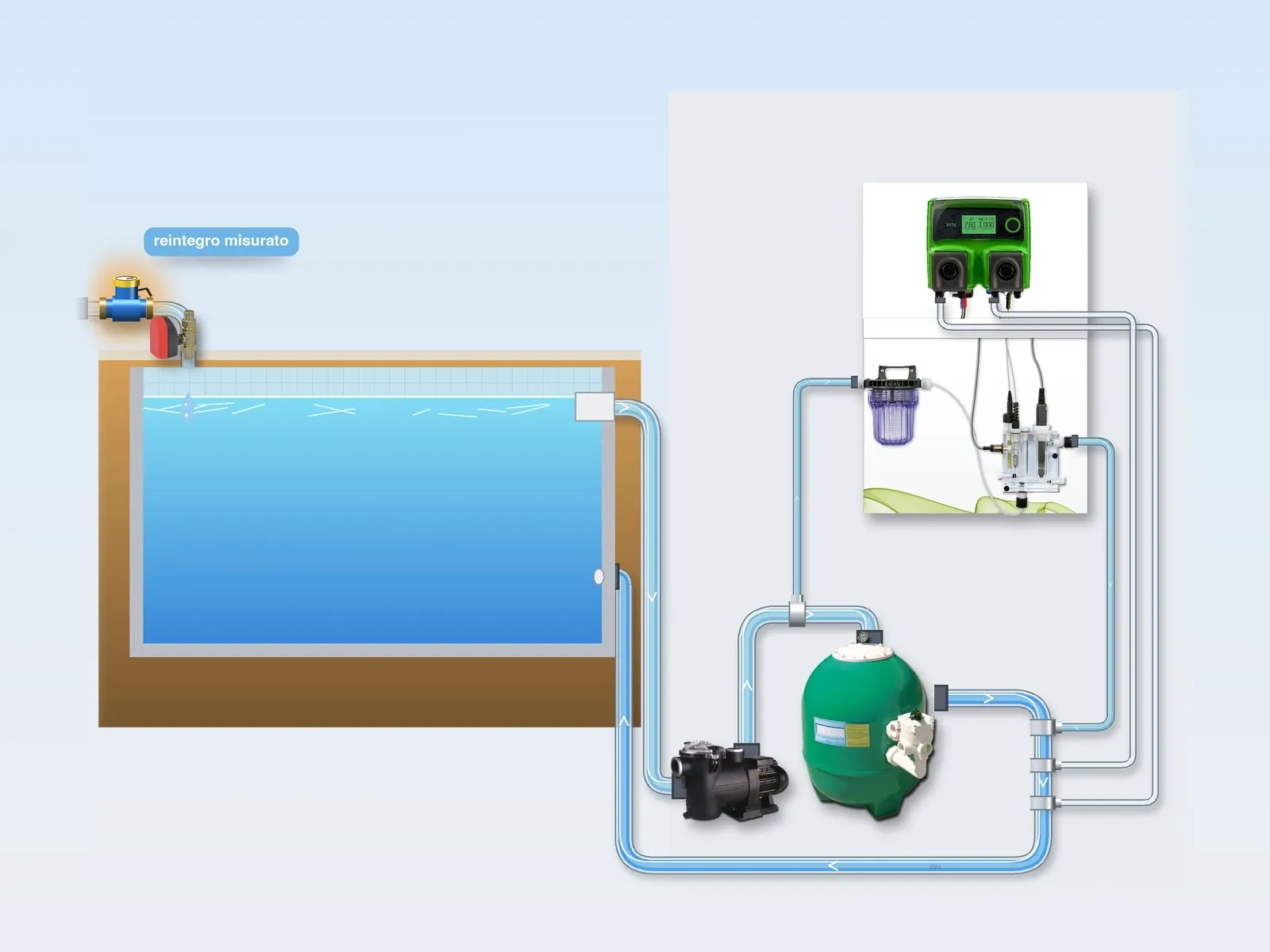

L’acqua evaporata o scaricata viene reintegrata; con il Centurio POOL il volume immesso è misurato da un contatore lancia impulsi.
Schema tipo
Schema tipo

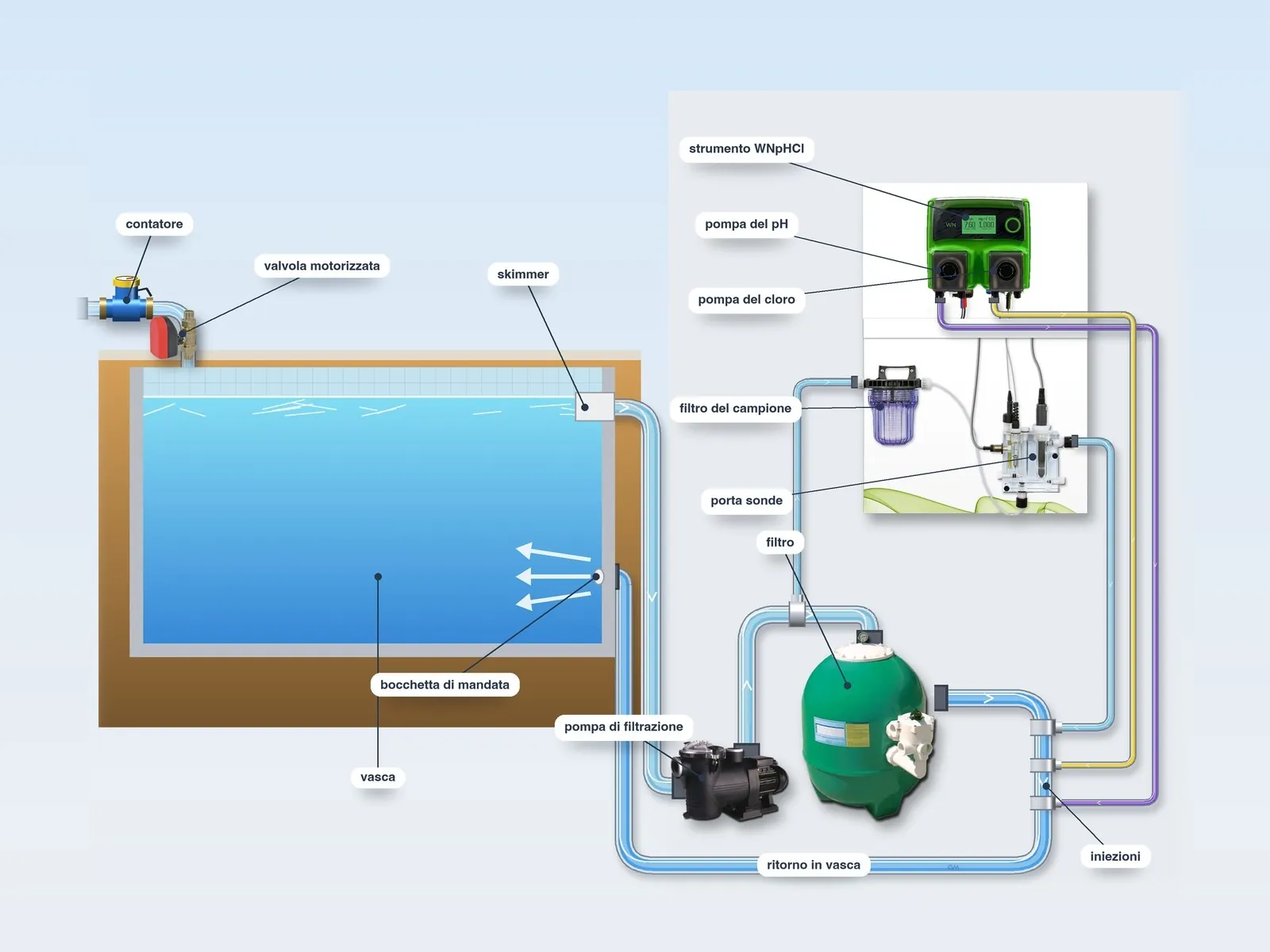

Il sistema di trattamento è installato nel locale tecnico, a valle della filtrazione: le sonde analizzano un campione d’acqua e le iniezioni sono effettuate sulla tubazione di mandata alla vasca.
Composizione
Composizione base

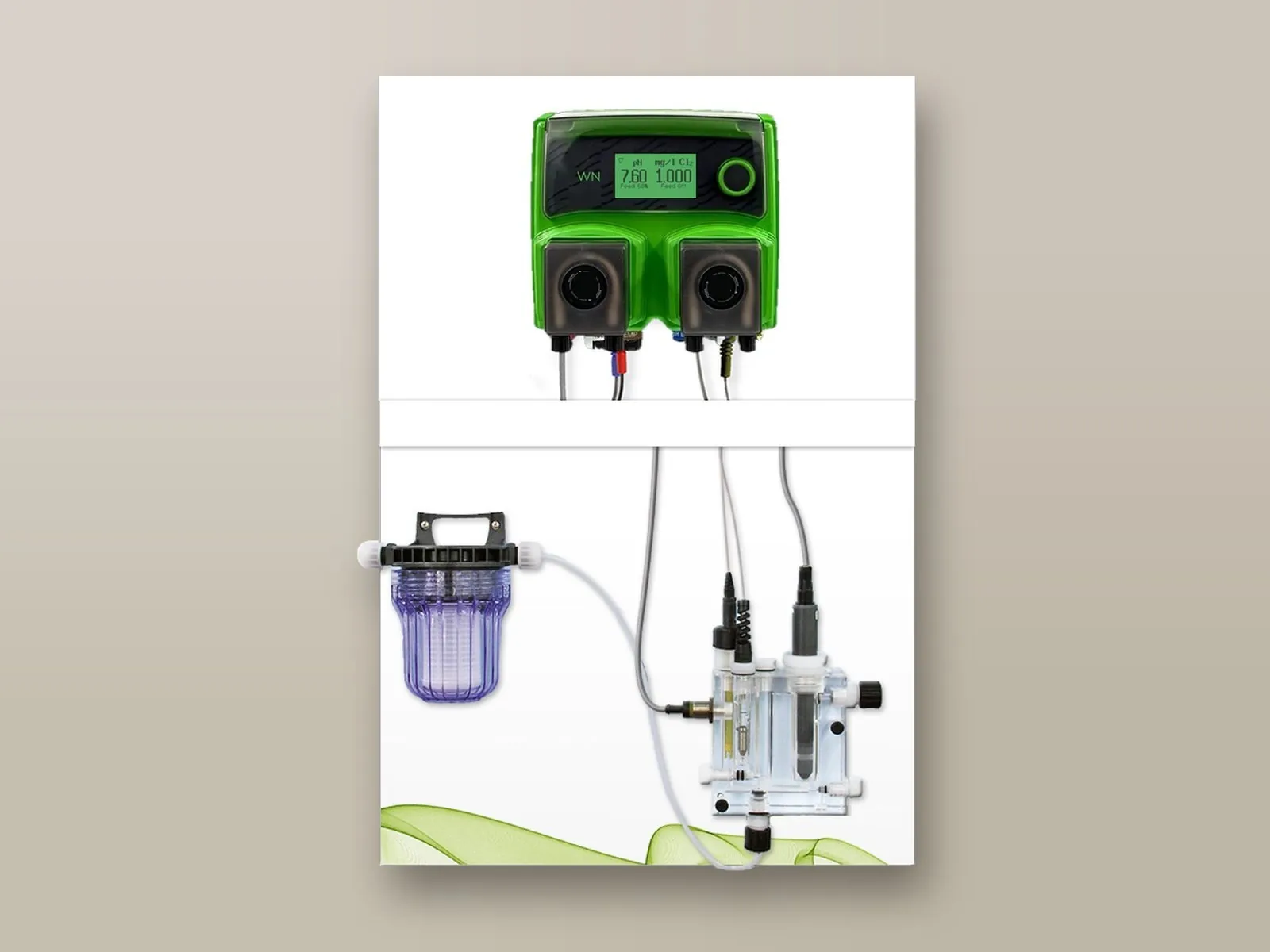

Il sistema è fornito preassemblato su pannello plastico, pronto per il collegamento alla tubazione di mandata della piscina.
Strumento con due pompe peristaltiche
Due motori passo-passo con tubi peristaltici a lunga durata e bassa permeabilità, uno per il correttore del pH e uno per l’ipoclorito; parti idrauliche in PVDF, display a colori di stato.
Pompa WNpHCl →
Elettrodo pH
Elettrodo combinato EPHS con connessione BNC, scala 0 – 14 pH, compensabile in temperatura.
Elettrodi pH →
Cella amperometrica aperta
Cella ECL6, cloro libero in mg/l (0 – 10 mg/l). Poiché gli elettrodi sono in diretto contatto con l’acqua, la misura è influenzata dal cloro combinato e dallo stabilizzante (acido isocianurico) e richiede una taratura periodica.
Cella ECL6 →
Cella amperometrica chiusa
Cella SCL con membrana selettiva dell’acido ipocloroso, risoluzione 0,01 mg/l: compensa pH e temperatura ed è insensibile ad acido isocianurico, cloro combinato e ione ipoclorito.
Celle SCL →
Porta elettrodi a deflusso
In PMMA, con regolazione della portata del campione e sensore di flusso di prossimità, che arresta il dosaggio in assenza di circolazione; a monte, il filtro del campione da 5" a 50 µm.
Porta elettrodi →
Funzionamento
Funzionamento in piscina
Quattro modalità
ON/OFF, proporzionale, timer e AUTO DOSING, che ottimizza il dosaggio in base al volume della piscina e al diametro del tubo.
Priorità al pH
Lo strumento regola prima il pH e solo dopo dosa il disinfettante; partenza del dosaggio ritardabile fino a 60 minuti.
Velocità variabile
La velocità di ciascun motore varia in tempo reale dall’1 al 100%, per un dosaggio continuo e preciso.
Allarmi
Massimo dosaggio, sonda guasta, livello dei prodotti chimici, tensione di rete e assenza di flusso.
Portate
Portate e dotazione
Portate
- Da 0,018 a 1,8 l/h con tubo 1,6 × 1,6 mm
- Da 0,12 a 12 l/h con tubo 4,8 × 1,6 mm
Dotazione per l’installazione
- Tubazione di aspirazione in PVC, 2 m
- Tubazione di sfiato in PVC, 2 m
- Tubazione di mandata in PE, 2 m
- Valvole di iniezione 0,3 bar
- Filtri di fondo con sonda di livello
Display a colori
Segnalazione cromatica dello stato
Il colore del display cambia in base allo stato di funzionamento, in modo da rendere un allarme riconoscibile anche a distanza.
Verde
Funzionamento regolare secondo i parametri impostati, nessun allarme attivo.
Giallo
Allarme non bloccante, ad esempio l'attesa di un segnale esterno.
Rosso
Allarme bloccante, ad esempio l’esaurimento del prodotto nel serbatoio.
Bianco
Pompa arrestata da un segnale di controllo esterno (stand-by).
Impostazioni dal display
Dati tecnici
Scheda tecnica delle sonde
Elettrodi pH
| Elettrodo | Pressione | Connessione | Corpo | Conducibilità minima | Giunzione | Temperatura | Cavo | Diametro | Note |
|---|---|---|---|---|---|---|---|---|---|
| EPHS | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 0,8 m | 12 mm | – |
| EPHM | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| EPHL | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 15 m | 12 mm | – |
| EPHSN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | – | 70 °C (80 °C) | 1 – 100 m | 12 mm | – |
| EPHMD/100 | 7 bar | BNC | Epoxy | 100 µS | Doppia | 100 °C | 4,5 m | 12 mm | – |
| EPHM/D | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| EPHM/D/SN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | – |
| EPHMD/LI | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 3 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Per acque a bassa conducibilità |
| EPHSC | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Autopulente |
| EPHSC/SN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Autopulente |
| EPHM/HF | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Resistente ad acido fluoridrico 1% |
| EPHSN6 GK | 10 bar | SN6 | Vetro | 150 µS | – | −5 / 135 °C | 1 – 100 m | 12 mm | Alta temperatura |
Tutti i modelli: elettrodo combinato, scala 0 – 14 pH, risoluzione 0,01.
Celle amperometriche chiuse – Cloro libero
| SCL3N/0,5 | SCL3N/2 | SCL3N/20 | SCL18/0,5 | SCL18/2 | SCL18/20 | SCL3S/20 | |
|---|---|---|---|---|---|---|---|
| Scala di lettura | 0 – 0,5 mg/l | 0 – 2 mg/l | 0 – 20 mg/l | 0 – 0,5 mg/l | 0 – 2 mg/l | 0 – 20 mg/l | 0 – 20 mg/l |
| Risoluzione | 0,001 | 0,001 | 0,01 | 0,001 | 0,001 | 0,01 | 0,01 |
| Cloro libero | Inorganico | Inorganico | Inorganico | Inorganico | Inorganico | Inorganico | Organico e inorganico |
| Acqua | Dolce | Dolce | Dolce | Dolce | Dolce | Dolce | Dolce o salata |
| Elettrodi | 2 | 2 | 2 | 3 | 3 | 3 | 2 |
| Membrana selettiva | Sì | Sì | Sì | No | No | No | Sì |
| Compensazione automatica | pH e temperatura | pH e temperatura | pH e temperatura | pH e temperatura | pH e temperatura | pH e temperatura | Temperatura |
| Autopulizia | – | – | – | Sì | Sì | Sì | – |
| pH di lavoro | 5 – 9,5 | 5 – 9,5 | 5 – 9,5 | 5 – 9 | 5 – 9 | 5 – 9 | 5,5 – 9,5 |
| Temperatura di lavoro | 1 – 40 °C | 1 – 40 °C | 1 – 40 °C | 5 – 70 °C | 5 – 70 °C | 5 – 70 °C | 5 – 45 °C |
| Pressione di lavoro | 1 bar | 1 bar | 1 bar | 8 bar | 8 bar | 8 bar | 1 bar |
| Flusso d’acqua | 30 l/h | 30 l/h | 30 l/h | 40 l/h | 40 l/h | 40 l/h | 30 l/h |
Celle aperte ECL
| ECL6 | ECL6/E | ECL7 | ECL12 | ECL12/E | ECL20 | ECL21 | |
|---|---|---|---|---|---|---|---|
| Acqua | Dolce | Dolce | Dolce | Mare | Mare | Dolce | Mare |
| Stabilizzatore di portata | Sì | Sì | Sì | Sì | Sì | – | – |
| Sensore e regolazione di flusso | Sì | Sì | Sì | Sì | Sì | – | – |
| Porta elettrodo per | Temperatura, pH, Redox | Temperatura | Temperatura, pH, Redox (PG13,5) | Temperatura, pH, Redox | Temperatura | – | – |
Tutti i modelli: sistema amperometrico, scala 0 – 10 mg/l, risoluzione 0,01, cloro libero organico e inorganico, temperatura di lavoro 1 – 40 °C, pressione 0,4 – 5 bar, flusso d’acqua 40 l/h.
Telecontrollo
Telecontrollo
Il Wi-Fi è di serie: dal portale web, gratuito e senza abbonamento, si leggono le misure, si modificano set point e dosaggi e si ricevono le segnalazioni di allarme, da PC, tablet e smartphone.
Wi-Fi
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Impiego
Dove si usa
Dove è richiesto un funzionamento silenzioso, nelle piscine pubbliche, ad uso collettivo e private.
Piscine pubbliche e ad uso collettivo
Piscine di tipo 1, 2 e 3 secondo la UNI 10637:2024: misura e regolazione automatica di pH e cloro libero.
Piscine pubbliche → Piscine private
Piscine residenziali, dove si può scegliere tra cloro libero, Redox, perossido di idrogeno e sale.
Piscine private →
Installazione
Installazione
Preassemblati
Tutti i sistemi sono forniti preassemblati su pannello plastico, in box stagno o su skid, con pompe dosatrici elettromagnetiche o peristaltiche.
Nel locale tecnico
Le iniezioni sono effettuate sulla mandata, a valle della filtrazione, mediante valvola o lancia di iniezione; le sonde analizzano un campione d’acqua nel porta sonde a deflusso.
Porta elettrodi →Collegamento alla filtrazione
Lo strumento deve rimanere sempre alimentato, per mantenere la polarizzazione degli elettrodi; a pompa di filtrazione ferma si porta in stand-by, proseguendo la misura senza dosare.
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Quale scegliere
Dalla soluzione più semplice alla più completa
Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli →
LDsRh
Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.
Dettagli →
LDsCL
La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli → Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Consulenza tecnica
Indicateci volume della vasca, tipologia di utilizzo e caratteristiche del locale tecnico: proporremo la versione e gli accessori più adatti.
