Sistemi per piscine

WNpHRh

Versione peristaltica del WDpHRh: due pompe peristaltiche a motore passo-passo, silenziose e precise, misurano e regolano pH e potenziale Redox. Wi-Fi di serie e dosaggio automatico in funzione del volume della piscina; filtro del campione e porta elettrodi sono preassemblati su pannello.

  • Pompe peristaltiche a motore passo-passo
  • Funzionamento silenzioso
  • pH e Redox
  • Wi-Fi di serie
  • AUTO DOSING dal volume della piscina

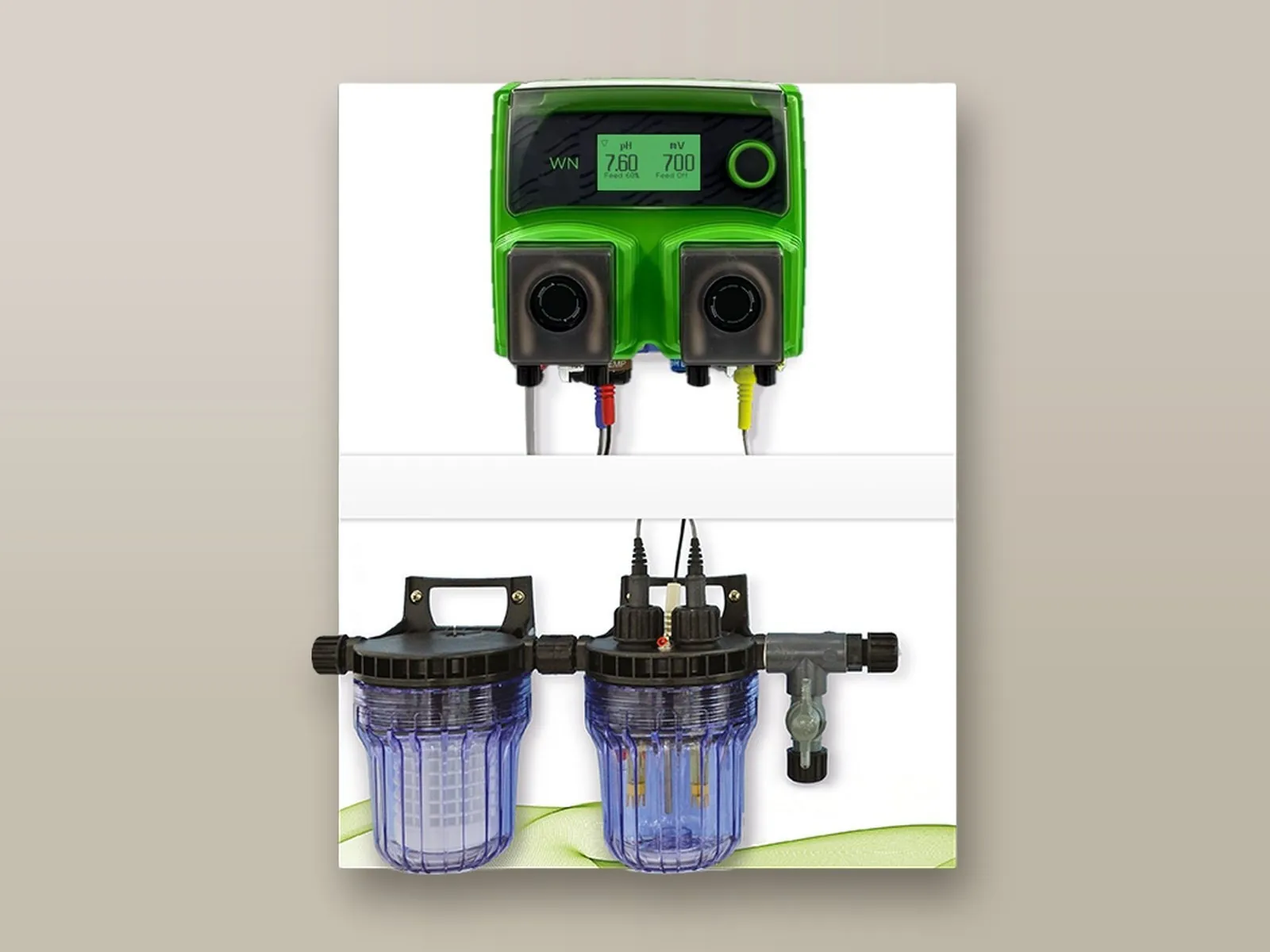

Sistema WNpHRh con pompe peristaltiche su pannello
Su pannello
Strumento WNpHRh con due pompe peristaltiche
WNpHRh
2Pompe peristaltiche
12l/hPortata massima
1–100%Velocità regolabile
700mVSet point d’esempio
Come funziona

Il circuito di trattamento di una piscina

L’acqua della vasca circola in modo continuo tra la vasca e il locale tecnico, dove viene filtrata, analizzata e disinfettata prima di essere reimmessa.

Approfondimento: l’acqua della piscina →

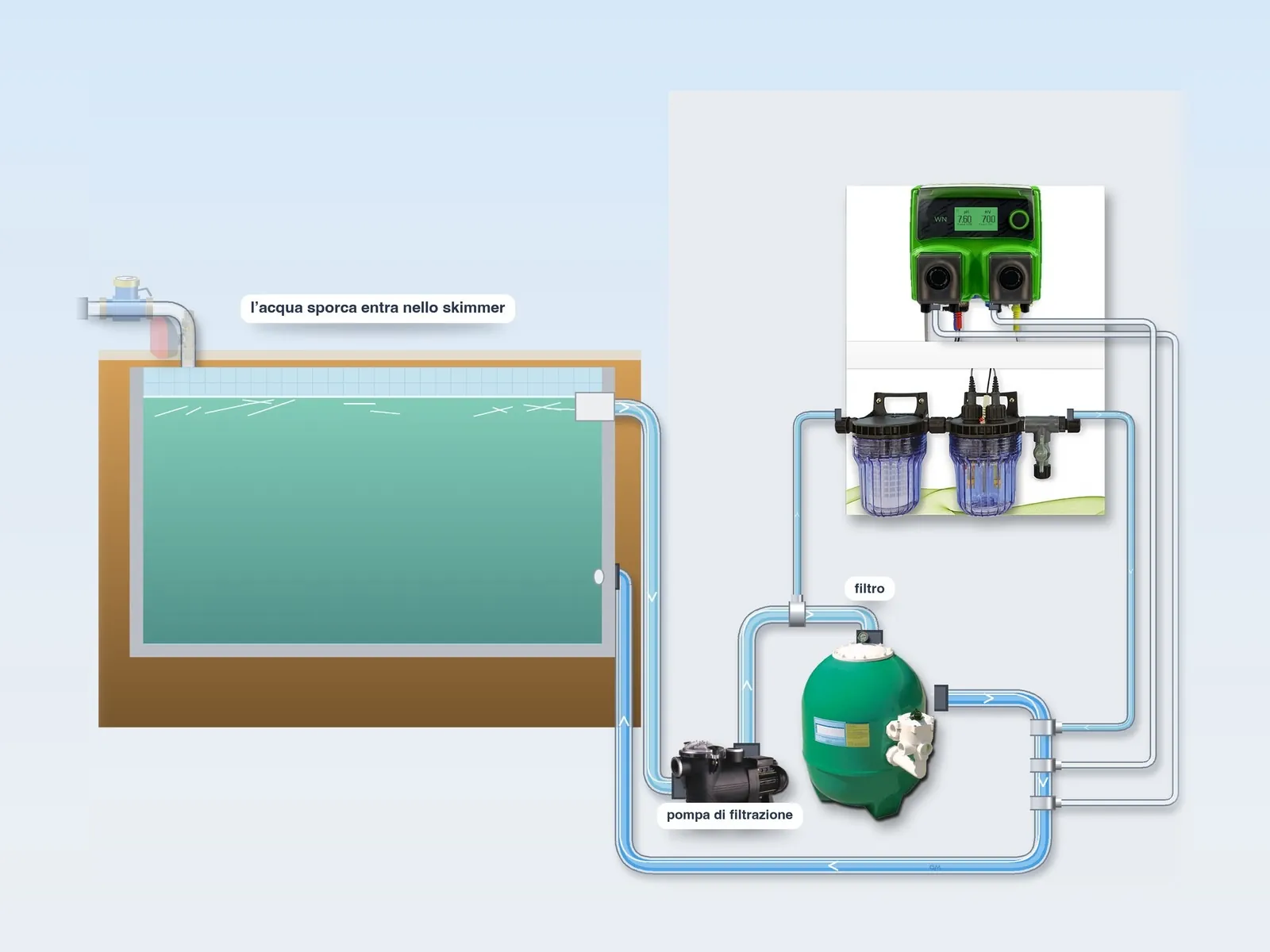

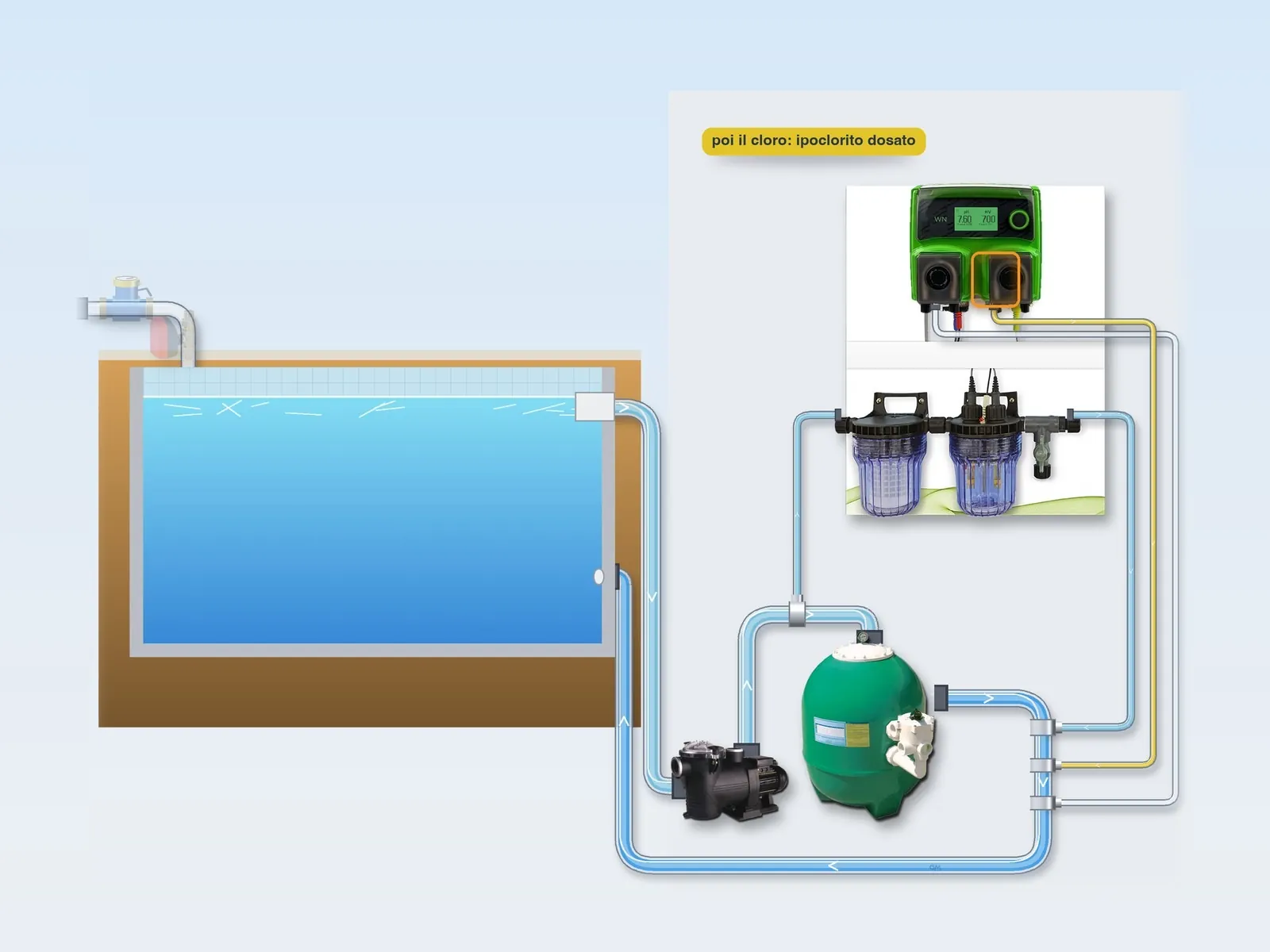

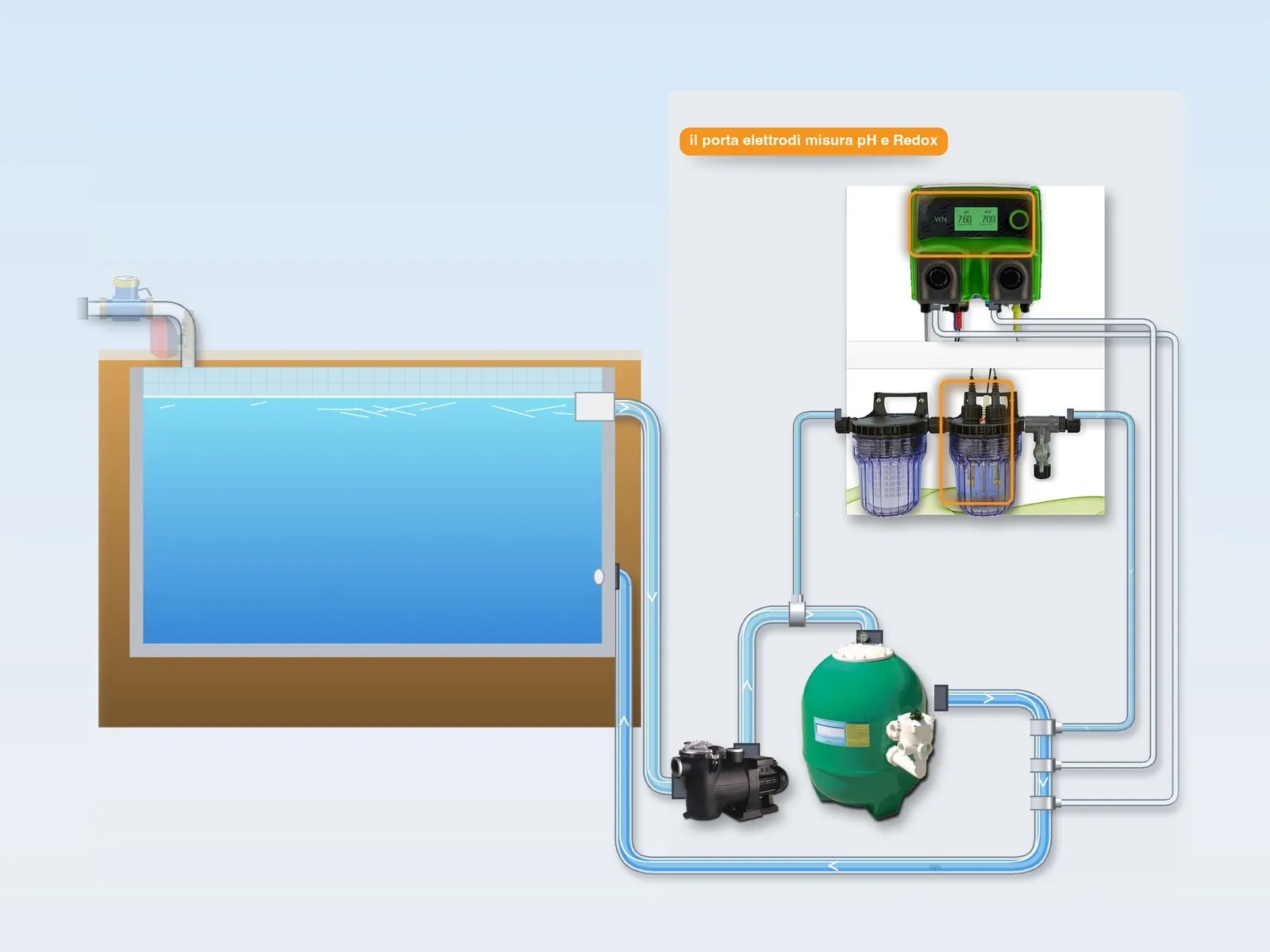

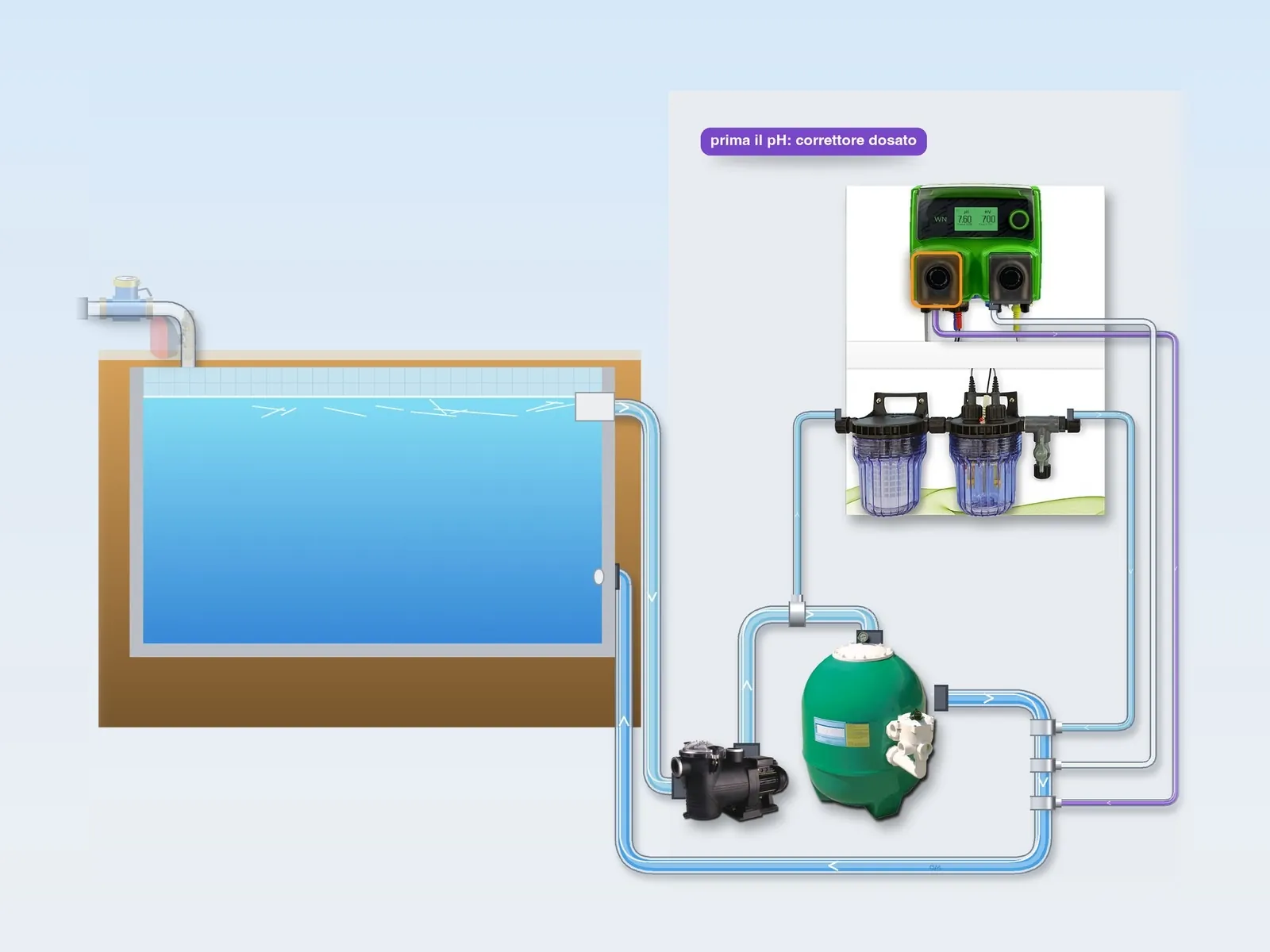

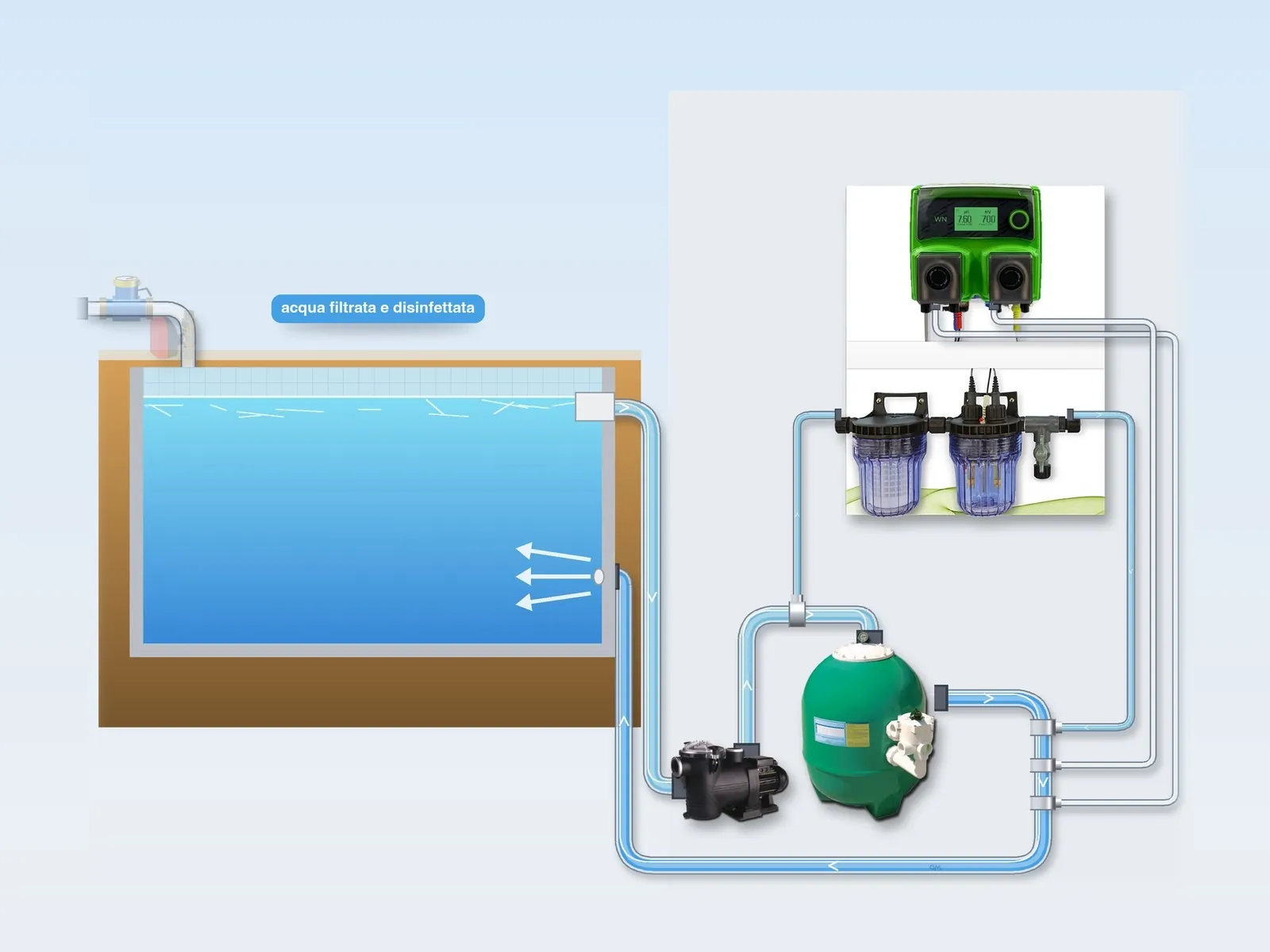

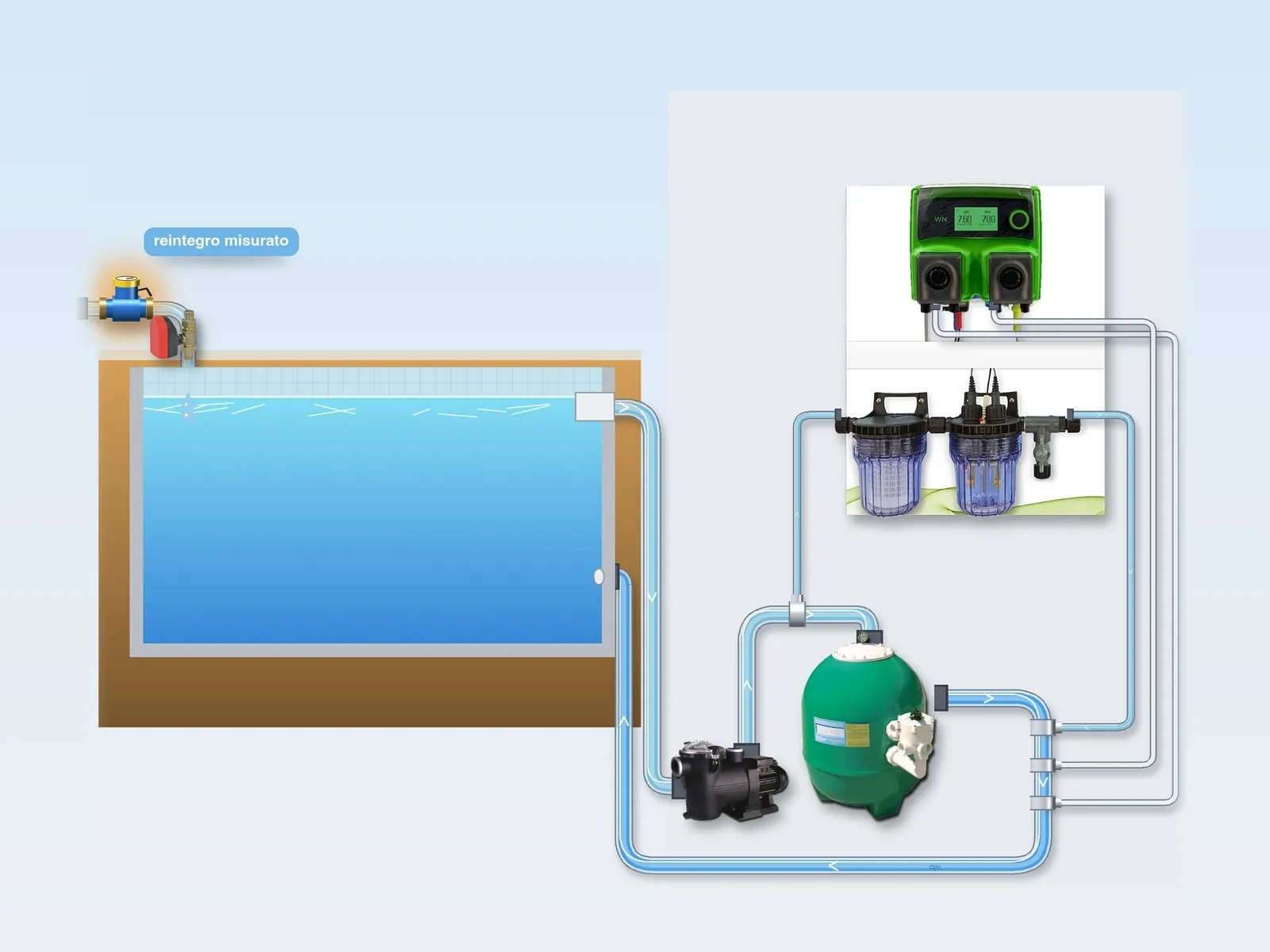

Illustrazione: l’acqua entra nello skimmer e la pompa di filtrazione la invia al filtro a sabbia
1

Filtrazione

L’acqua viene aspirata dallo skimmer e inviata dalla pompa di filtrazione al filtro, che trattiene le impurità in sospensione.

Schema tipo

Schema tipo

Il sistema di trattamento è installato nel locale tecnico, a valle della filtrazione: le sonde analizzano un campione d’acqua e le iniezioni sono effettuate sulla tubazione di mandata alla vasca.

Schema tipo dell’impianto di una piscina: vasca con skimmer e bocchetta di mandata, pompa di filtrazione, filtro, pannello WNpHRh con la pompa del pH, la pompa del cloro e le linee di iniezione, filtro del campione e porta elettrodi, reintegro con contatore e valvola motorizzata
Composizione

Composizione base

Il sistema è fornito preassemblato su pannello plastico, pronto per il collegamento alla tubazione di mandata della piscina.

Strumento WNpHRh con due pompe peristaltiche

Strumento con due pompe peristaltiche

Due motori passo-passo con tubi peristaltici a lunga durata e bassa permeabilità, uno per il correttore del pH e uno per l’ipoclorito; parti idrauliche in PVDF, display a colori di stato.

Pompa WNpHRh →
Elettrodi pH

Elettrodo pH

Elettrodo combinato EPHS con connessione BNC, scala 0 – 14 pH, compensabile in temperatura.

Elettrodi pH →
Elettrodi Redox

Elettrodo Redox

Elettrodo combinato a singola giunzione, scala 0 – 1.000 mV, risoluzione 1 mV; la lettura va confermata periodicamente con il test colorimetrico del cloro.

Elettrodi Redox →
Filtro del campione e porta elettrodi in linea sul pannello

Filtro e porta elettrodi

Collegati in serie sul pannello: il campione d’acqua viene filtrato e attraversa il porta elettrodi, in cui sono inseriti gli elettrodi pH e Redox.

Porta elettrodi →
Funzionamento

Funzionamento in piscina

Approfondimento: Redox, cella aperta e cella chiusa →
1

Quattro modalità

ON/OFF, proporzionale, timer e AUTO DOSING, che ottimizza il dosaggio in base al volume della piscina e al diametro del tubo.

2

Priorità al pH

Lo strumento regola prima il pH e solo dopo dosa il disinfettante; partenza del dosaggio ritardabile fino a 60 minuti.

3

Velocità variabile

La velocità di ciascun motore varia in tempo reale dall’1 al 100%, per un dosaggio continuo e preciso.

4

Allarmi

Massimo dosaggio, sonda guasta, livello dei prodotti chimici, tensione di rete e assenza di flusso.

Portate

Portate e dotazione

Portate

  • Da 0,018 a 1,8 l/h con tubo 1,6 × 1,6 mm
  • Da 0,12 a 12 l/h con tubo 4,8 × 1,6 mm

Dotazione per l’installazione

  • Tubazione di aspirazione in PVC, 2 m
  • Tubazione di sfiato in PVC, 2 m
  • Tubazione di mandata in PE, 2 m
  • Valvole di iniezione 0,3 bar
  • Filtri di fondo con sonda di livello
Display a colori

Segnalazione cromatica dello stato

Il colore del display cambia in base allo stato di funzionamento, in modo da rendere un allarme riconoscibile anche a distanza.

Display Verde

Verde

Funzionamento regolare secondo i parametri impostati, nessun allarme attivo.

Display Giallo

Giallo

Allarme non bloccante, ad esempio l'attesa di un segnale esterno.

Display Rosso

Rosso

Allarme bloccante, ad esempio l’esaurimento del prodotto nel serbatoio.

Display Bianco

Bianco

Pompa arrestata da un segnale di controllo esterno (stand-by).

Impostazioni dal display

pH e Redox (ORP)
pH e Redox (ORP)
Set point pH e Redox
Set point pH e Redox
Set point pH e Redox (pHRhs)
Set point pH e Redox (pHRhs)
Dati tecnici

Scheda tecnica delle sonde

Elettrodi pH
ElettrodoPressioneConnessioneCorpoConducibilità minimaGiunzioneTemperaturaCavoDiametroNote
EPHS7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)0,8 m12 mm–
EPHM7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)4,5 m12 mm–
EPHL7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)15 m12 mm–
EPHSN67 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µS–70 °C (80 °C)1 – 100 m12 mm–
EPHMD/1007 barBNCEpoxy100 µSDoppia100 °C4,5 m12 mm–
EPHM/D7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mm–
EPHM/D/SN67 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µSDoppia70 °C (80 °C)1 – 100 m12 mm–
EPHMD/LI7 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy3 µSDoppia70 °C (80 °C)1 – 100 m12 mmPer acque a bassa conducibilità
EPHSC7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mmAutopulente
EPHSC/SN67 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µSDoppia70 °C (80 °C)1 – 100 m12 mmAutopulente
EPHM/HF7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mmResistente ad acido fluoridrico 1%
EPHSN6 GK10 barSN6Vetro150 µS–−5 / 135 °C1 – 100 m12 mmAlta temperatura

Tutti i modelli: elettrodo combinato, scala 0 – 14 pH, risoluzione 0,01.

Elettrodi Redox
ElettrodoScalaPressioneConnessioneCorpoConducibilità minimaGiunzioneTemperaturaCavoDiametroNote
ERhS± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)0,8 m12 mm–
ERhM± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)4,5 m12 mm–
ERhL± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)15 m12 mm–
ERhHLB SN6± 1.500 mV6 barSN6 e filettatura PG13,5Vetro100 µS–80 °C10 m12 mmAlta linearità e sensibilità, per basse concentrazioni di cloro
ERhSN6± 1.000 mV7 barSN6 e filettatura PG13,5Epoxy100 µS–100 °C1 – 100 m12 mm–
ERhMD/100± 1.000 mV7 barBNCEpoxy100 µSDoppia100 °C4,5 m12 mm–
ERhM/D± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mm–
ERhSC± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mmAutopulente
ERhSC/SN6± 1.000 mV7 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µSDoppia70 °C (80 °C)1 – 100 m12 mmAutopulente

Tutti i modelli: elettrodo combinato, risoluzione 1 mV.

Telecontrollo

Telecontrollo

Il Wi-Fi è di serie: dal portale web, gratuito e senza abbonamento, si leggono le misure, si modificano set point e dosaggi e si ricevono le segnalazioni di allarme, da PC, tablet e smartphone.

Portale web NIMBUS per il telecontrollo dei sistemi

Wi-Fi

Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.

Il portale NIMBUS

Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.

Il portale NIMBUS su monitor, portatile, tablet e smartphone

Vista generale

In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).

Mappa degli impianti

Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.

Storico e grafici

Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.

Allarmi e notifiche

Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.

Set point e dosaggi

Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.

Ingressi e uscite

Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.

Calendario della manutenzione

Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.

Squadra e permessi

L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.

Report e registro attività

Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.

Personalizzazione

Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.

Registrazione guidata

Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.

Integrazione nel PLC

In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.

Portale NIMBUS: Letture in tempo reale, contatori e timer
Letture in tempo reale, contatori e timer
Portale NIMBUS: Andamento di cloro libero e temperatura
Andamento di cloro libero e temperatura
Portale NIMBUS: Set point e modalità di lavoro di ciascun canale
Set point e modalità di lavoro di ciascun canale
Portale NIMBUS: Stato di relè, impulsi, ingressi e uscite mA
Stato di relè, impulsi, ingressi e uscite mA
Impiego

Dove si usa

Per le piscine private.

Sistema WNpHRh su pannello

Piscine private

Piscine residenziali, dove si può scegliere tra cloro libero, Redox, perossido di idrogeno e sale.

Piscine private →
Installazione

Installazione

1

Preassemblati

Tutti i sistemi sono forniti preassemblati su pannello plastico, in box stagno o su skid, con pompe dosatrici elettromagnetiche o peristaltiche.

2

Nel locale tecnico

Le iniezioni sono effettuate sulla mandata, a valle della filtrazione, mediante valvola o lancia di iniezione; le sonde analizzano un campione d’acqua nel porta sonde a deflusso.

Porta elettrodi →
3

Collegamento alla filtrazione

Lo strumento deve rimanere sempre alimentato, per mantenere la polarizzazione degli elettrodi; a pompa di filtrazione ferma si porta in stand-by, proseguendo la misura senza dosare.

Installazioni

Esempi di installazione

I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.

Sistema su pannello con strumento, pompe dosatrici, filtro e porta elettrodi

Su pannello

Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.

Sistema in armadio con pannello e serbatoi dei prodotti

In armadio

Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.

Sistema assemblato in un armadio a parete con quadro elettrico, tubazioni e pompe dosatrici

Armadio a parete

Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.

Skid con due pompe dosatrici, copertura in PMMA e struttura rialzata in acciaio inox

Skid con copertura

Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.

Skid in box con porta, pompe dosatrici e serbatoi dei prodotti

Skid in box

Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.

Skid su telaio con ante, strumento, pompe dosatrici e tubazioni

Skid su telaio

Skid su telaio con ante, preassemblato e pronto per l’allacciamento.

Stazione di dosaggio con pompa montata sul contenitore del prodotto

Sul contenitore

Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.

Sistema installato a parete nel locale tecnico con pompe dosatrici e serbatoi dei prodotti

Nel locale tecnico

Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.

È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →

Quale scegliere

Dalla soluzione più semplice alla più completa

Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.

Stazione di dosaggio su contenitore

Stazione di dosaggio

La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.

Dettagli →
Sistema LDsRh su pannello

LDsRh

Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.

Dettagli →
Sistema LDsCL su pannello

LDsCL

La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.

Dettagli →
Sistema LD a due canali su pannello

LD Doppio Parametro

Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.

Dettagli →
Centurio PRO su pannello

Centurio PRO

Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.

Dettagli →
