Acqua ferma
Nell’acqua che ristagna proliferano alghe e batteri e si formano depositi sul fondo della vasca.
Sistemi
Vasche antincendio
L’acqua delle vasche antincendio resta ferma a lungo: senza trattamento si degrada, con la crescita di alghe e batteri e la formazione di depositi. I sistemi di disinfezione la mantengono in condizioni idonee, con il pH regolato e il disinfettante al valore impostato.
- Cloro libero o Redox
- pH
- Pompe integrate o dedicate
Esigenze
Le esigenze
Disinfettante e pH
Il cloro mantiene l’acqua disinfettata; il pH ne condiziona l’efficacia.
Misura in continuo
La misura del cloro libero o del Redox comanda il dosaggio solo quando serve.

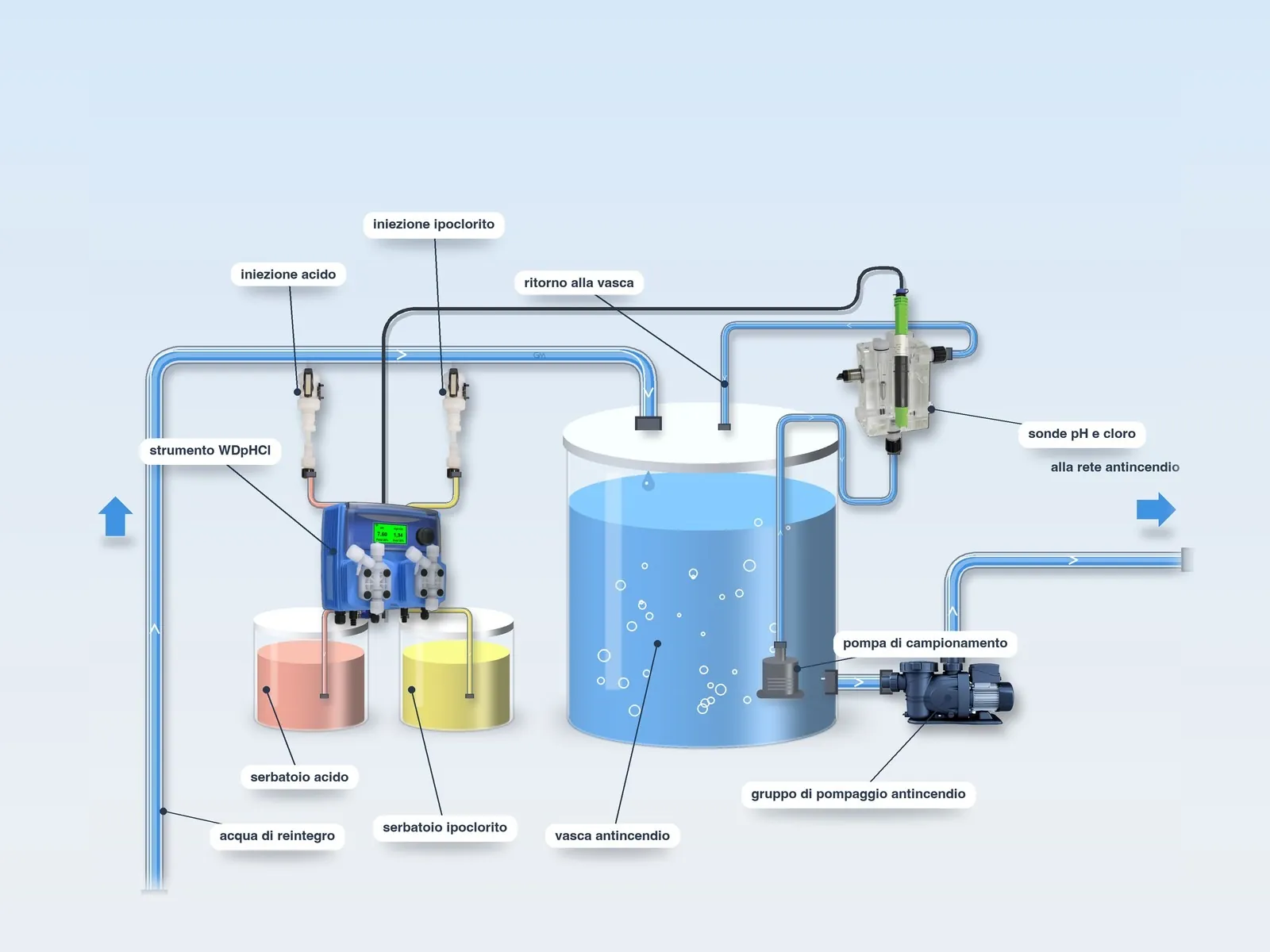

Schema tipo
Schema tipo
5 sistemi
I sistemi
Ogni sistema ha la sua pagina con lo schema, la composizione e il funzionamento.
WDpHCl
Lo strumento WDpHCl misura pH e cloro libero e comanda due pompe dosatrici integrate, una per l’acido e una per l’ipoclorito: una soluzione compatta per mantenere disinfettata l’acqua della vasca antincendio.
Vantaggi
- Strumento e due pompe integrate in un unico apparecchio: soluzione compatta.
- Cloro libero misurato in mg/l e pH regolato.
Limiti
- Portate limitate a quelle delle pompe integrate: per le vasche più grandi conviene lo strumento LD con pompe dedicate.
WDpHRh
Lo strumento WDpHRh misura pH e potenziale Redox con gli elettrodi immersi nella vasca e comanda due pompe dosatrici integrate per l’acido e l’ipoclorito: la soluzione più economica per le vasche antincendio.
Vantaggi
- La soluzione più economica, con le due pompe integrate.
- Possibilità di installare gli elettrodi direttamente nella vasca.
Limiti
- Misura indiretta: legge i mV e non i mg/l di cloro libero.
- La lettura dipende dal pH e dalla conducibilità e va verificata periodicamente con il test del cloro.
LDpHCl
Per le vasche di volume maggiore: lo strumento a due canali misura pH e cloro libero e comanda pompe dosatrici dedicate, scelte in base al volume della vasca.
Vantaggi
- Pompe dosatrici dedicate, scelte in base al volume della vasca.
- pH e cloro libero misurati in mg/l.
LDsCL
Lo strumento LDsCL misura in continuo il cloro libero dell’acqua della vasca con una cella amperometrica e comanda la pompa dell’ipoclorito, mantenendo il residuo al set point impostato.
Vantaggi
- Cloro libero misurato in continuo in mg/l con la cella amperometrica.
- Residuo mantenuto al set point impostato.
Limiti
- Il pH non viene regolato: va controllato periodicamente.
LDsRh
Lo strumento LDsRh misura il potenziale Redox dell’acqua della vasca e dosa l’ipoclorito fino al set point impostato: una soluzione semplice ed economica.
Vantaggi
- Soluzione semplice ed economica.
Limiti
- Misura indiretta: legge i mV e non i mg/l di cloro libero.
- Il pH non viene regolato; la lettura dipende dal pH e dalla conducibilità.
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU
Integrazione nel vostro PLC tramite porta seriale.
Modbus TCP/IP
Integrazione nel vostro PLC o SCADA tramite rete Ethernet.
Uscita 0-4/20 mA
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Approfondimenti
Approfondimenti
L’acqua del pozzo
Approfondimento →
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Quale scegliere
Dalla soluzione più semplice alla più completa
Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli → LDsRh
Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.
Dettagli → LDsCL
La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli → Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Consulenza tecnica
Descriveteci l’impianto e la portata d’acqua da trattare: proporremo il sistema più adatto.
