Strumento LDsRh
Misura il potenziale Redox in mV e dosa il disinfettante fino al set point impostato.
Strumento LDsRh →
Sistemi per vasche antincendio
LDsRh
Lo strumento LDsRh misura il potenziale Redox dell’acqua della vasca e dosa l’ipoclorito fino al set point impostato: una soluzione semplice ed economica.
- Potenziale Redox in mV
- Elettrodo in vasca
- Soluzione economica

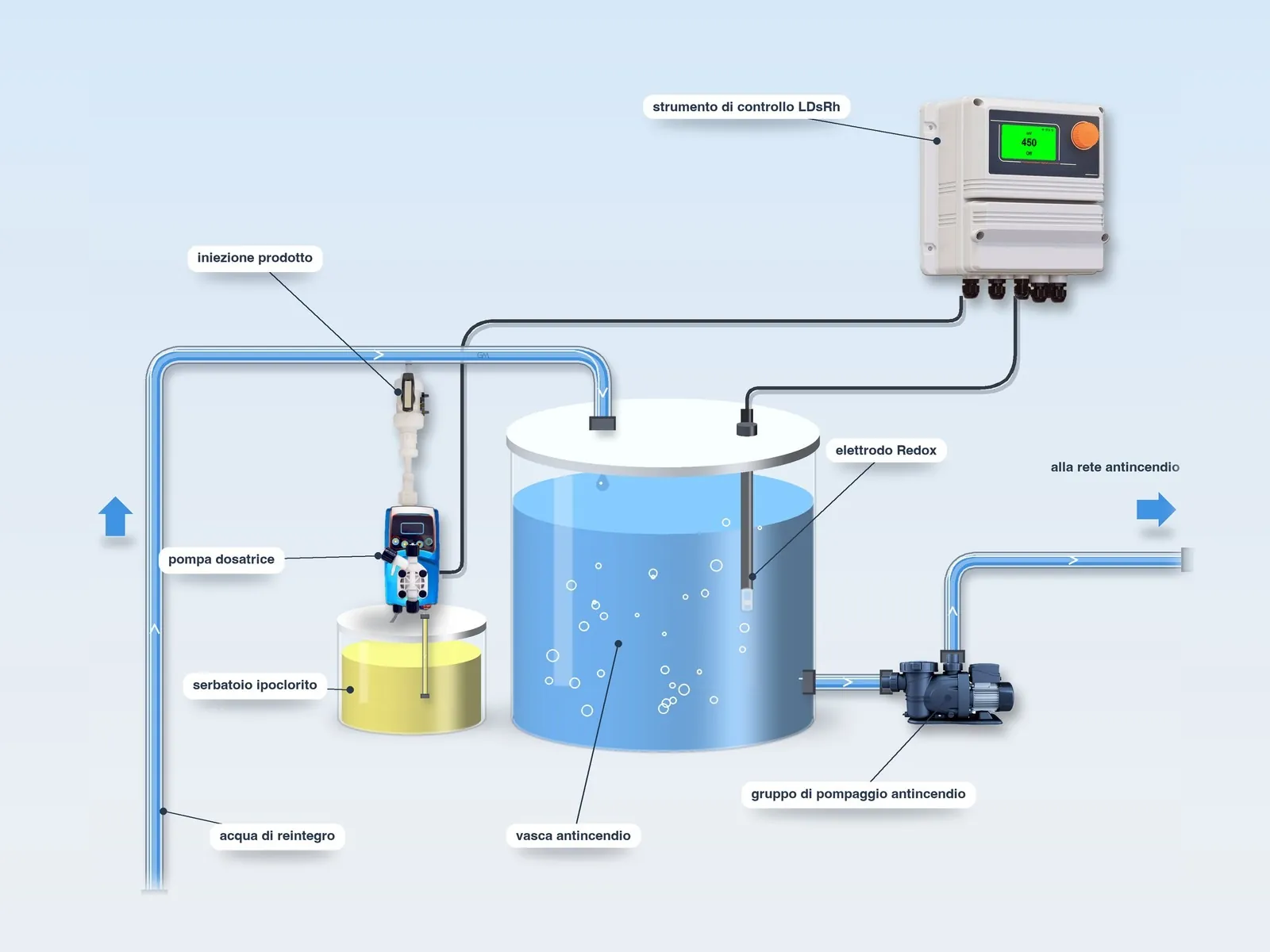

Schema tipo
Schema tipo
Composizione
Composizione base
Elettrodo Redox ad alta linearità
Elettrodo combinato per la misura del potenziale Redox nelle acque potabili.
Elettrodi Redox →
Pompa dosatrice
Pompa elettromagnetica con portata regolabile, comandata dallo strumento o dagli impulsi del contatore.
Pompe dosatrici →
Lancia di iniezione
Immette il prodotto al centro della tubazione, migliorandone la miscelazione; estraibile con la tubazione in pressione.
Lance →
Funzionamento
Funzionamento
Elettrodo in vasca
L’elettrodo Redox è immerso nella vasca antincendio.
Dosaggio proporzionale
La pompa dell’ipoclorito riduce la portata in prossimità del set point in mV.
Verifica periodica
La corrispondenza tra mV e cloro libero va verificata periodicamente con il test colorimetrico.
Allarmi
Lettura fuori scala, sonda guasta e livello del prodotto.
Display a colori
Segnalazione cromatica dello stato
Cambiando colore, il display retroilluminato dello strumento segnala i differenti stati di lavoro, riconoscibili anche a distanza.
Funzionamento normale
Misura e dosaggio secondo i parametri impostati.
Stand-by
Strumento in stand-by.
Avviso
Segnalazione di avviso, ad esempio il livello del prodotto chimico.
Allarme
Segnalazione di allarme, ad esempio della sonda.
Dati tecnici
Scheda tecnica delle sonde
Elettrodi Redox
| Elettrodo | Scala | Pressione | Connessione | Corpo | Conducibilità minima | Giunzione | Temperatura | Cavo | Diametro | Note |
|---|---|---|---|---|---|---|---|---|---|---|
| ERhS | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 0,8 m | 12 mm | – |
| ERhM | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| ERhL | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 15 m | 12 mm | – |
| ERhHLB SN6 | ± 1.500 mV | 6 bar | SN6 e filettatura PG13,5 | Vetro | 100 µS | – | 80 °C | 10 m | 12 mm | Alta linearità e sensibilità, per basse concentrazioni di cloro |
| ERhSN6 | ± 1.000 mV | 7 bar | SN6 e filettatura PG13,5 | Epoxy | 100 µS | – | 100 °C | 1 – 100 m | 12 mm | – |
| ERhMD/100 | ± 1.000 mV | 7 bar | BNC | Epoxy | 100 µS | Doppia | 100 °C | 4,5 m | 12 mm | – |
| ERhM/D | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| ERhSC | ± 1.000 mV | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Autopulente |
| ERhSC/SN6 | ± 1.000 mV | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Autopulente |
Tutti i modelli: elettrodo combinato, risoluzione 1 mV.
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet Optional, una a scelta
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi Optional, una a scelta
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G Optional, una a scelta
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU Di serie (standard), optional (PLUS)
Integrazione nel vostro PLC tramite porta seriale.
Uscita 0-4/20 mA Di serie (PLUS), optional (standard)
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Gli altri sistemi
Vasche antincendio
Le esigenze del settore e il confronto con gli altri sistemi disponibili.
Sistemi per vasche antincendio →
