Contatore lancia impulsi
A turbina o Woltmann, sulla tubazione: invia alla pompa un impulso ogni volume d’acqua impostato.
Contatori →
Sistemi per acqua potabile
Dosaggio volumetrico
La soluzione più immediata: il contatore lancia impulsi installato sulla tubazione dell’acqua da trattare comanda la pompa dosatrice, che inietta l’ipoclorito in proporzione al volume d’acqua misurato. Adatta alle acque di qualità costante, con il controllo periodico del residuo.
- Dosaggio proporzionale al volume
- Nessuna sonda da tarare
- Su contenitore, pannello o skid

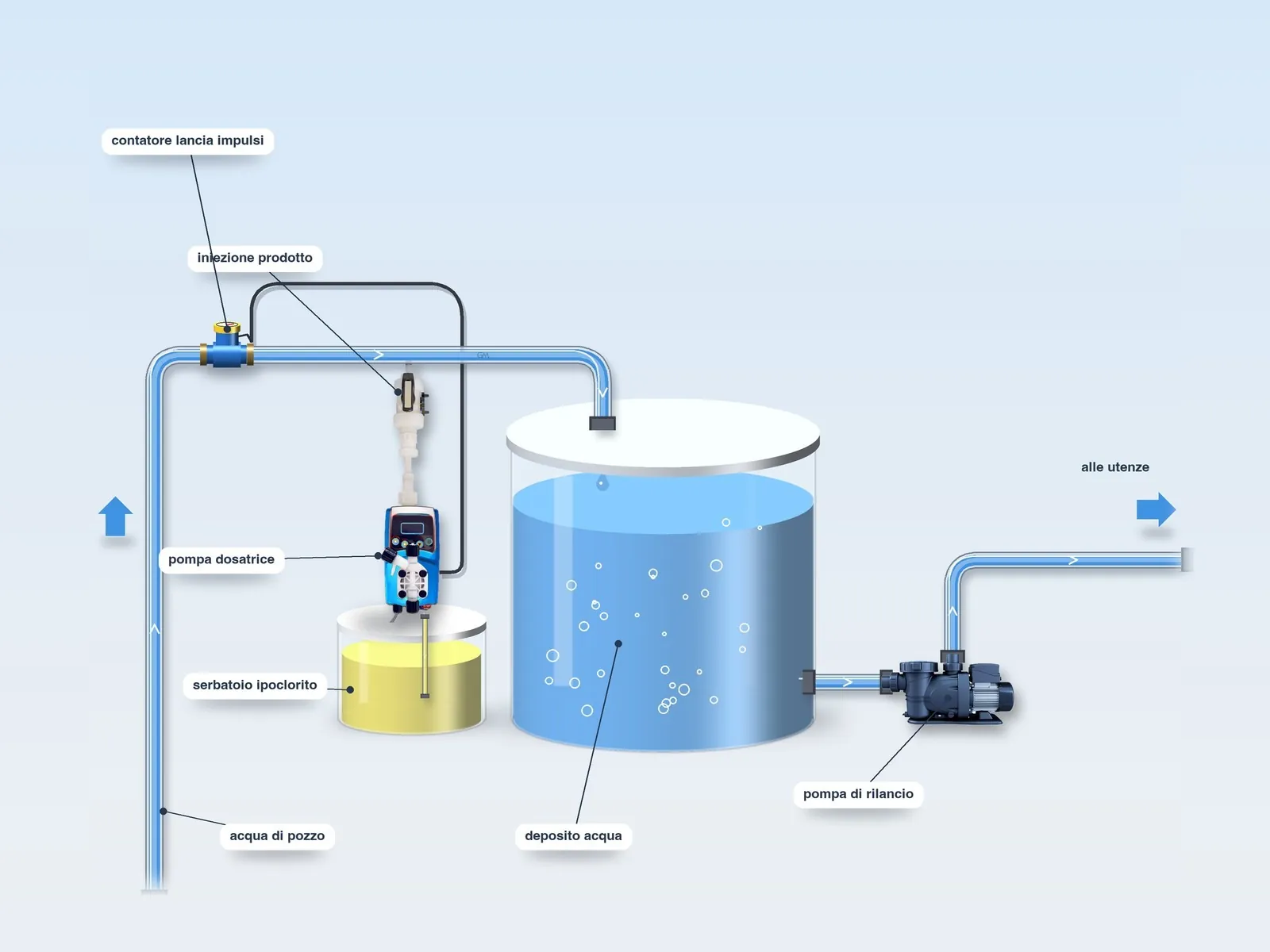

Schema tipo
Schema tipo
Composizione
Composizione base
Pompa dosatrice
Pompa elettromagnetica con portata regolabile, comandata dallo strumento o dagli impulsi del contatore.
Pompe dosatrici →
Contenitore
In PE, con lancia di aspirazione dotata di filtro di fondo e sonda di livello, e vasca di sicurezza.
Contenitori →
Lancia di iniezione
Immette il prodotto al centro della tubazione, migliorandone la miscelazione; estraibile con la tubazione in pressione.
Lance →Proporzionale al volume
Ogni impulso del contatore corrisponde a un volume d’acqua: la pompa dosa una quantità di prodotto proporzionale.
Impostazione
Si impostano gli impulsi per litro o i litri per impulso del contatore e la dose da mantenere.
Controllo del residuo
Senza misura in continuo il residuo si verifica periodicamente con il kit colorimetrico; per il controllo automatico c’è il sistema con misura del cloro.
Allarmi
Sonda di livello nel contenitore: segnala il prodotto in esaurimento e arresta la pompa.
Gli altri sistemi
Acqua potabile
Le esigenze del settore e il confronto con gli altri sistemi disponibili.
Sistemi per acqua potabile →
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Quale scegliere
Dalla soluzione più semplice alla più completa
Per il cloro e gli altri disinfettanti la soluzione di base è la stazione di dosaggio; per dosare in funzione della concentrazione effettivamente presente in acqua si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli →
LDsRh
Dosaggio in funzione del potenziale Redox dell’acqua: soluzione economica, basata su una misura indiretta.
Dettagli →
LDsCL
La cella amperometrica misura direttamente la concentrazione di disinfettante in mg/l, garantendo la massima precisione di dosaggio.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli → Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Consulenza tecnica
Descriveteci l’impianto e la portata d’acqua da trattare: dimensioneremo strumento, pompe e accessori.
