Conducibilità
Indica la concentrazione di fertilizzanti presenti in acqua: il fertilizzante si dosa fino al valore impostato.
Sistemi
Fertirrigazione
Nella fertirrigazione i fertilizzanti vengono disciolti nell’acqua irrigua: la concentrazione di concimi è proporzionale alla conducibilità dell’acqua, mentre la regolazione del pH evita che la durezza dell’acqua possa macchiare il fogliame. I sistemi misurano i due parametri e dosano fertilizzante e acido fino ai valori impostati.
- pH e conducibilità
- Fertilizzante e acido
- Dosaggio a misura o a volume
Esigenze
Le esigenze
pH
Un pH più basso evita che la durezza calcica presente in acqua possa precipitare macchiando le foglie e otturando i gocciolatori; tra 5,5 e 6,5 favorisce inoltre l’assimilazione di fosforo e microelementi. Si corregge con il dosaggio dell’acido.
A volume
Con acqua irrigua di qualità costante il dosaggio può essere proporzionale al volume misurato dal contatore.

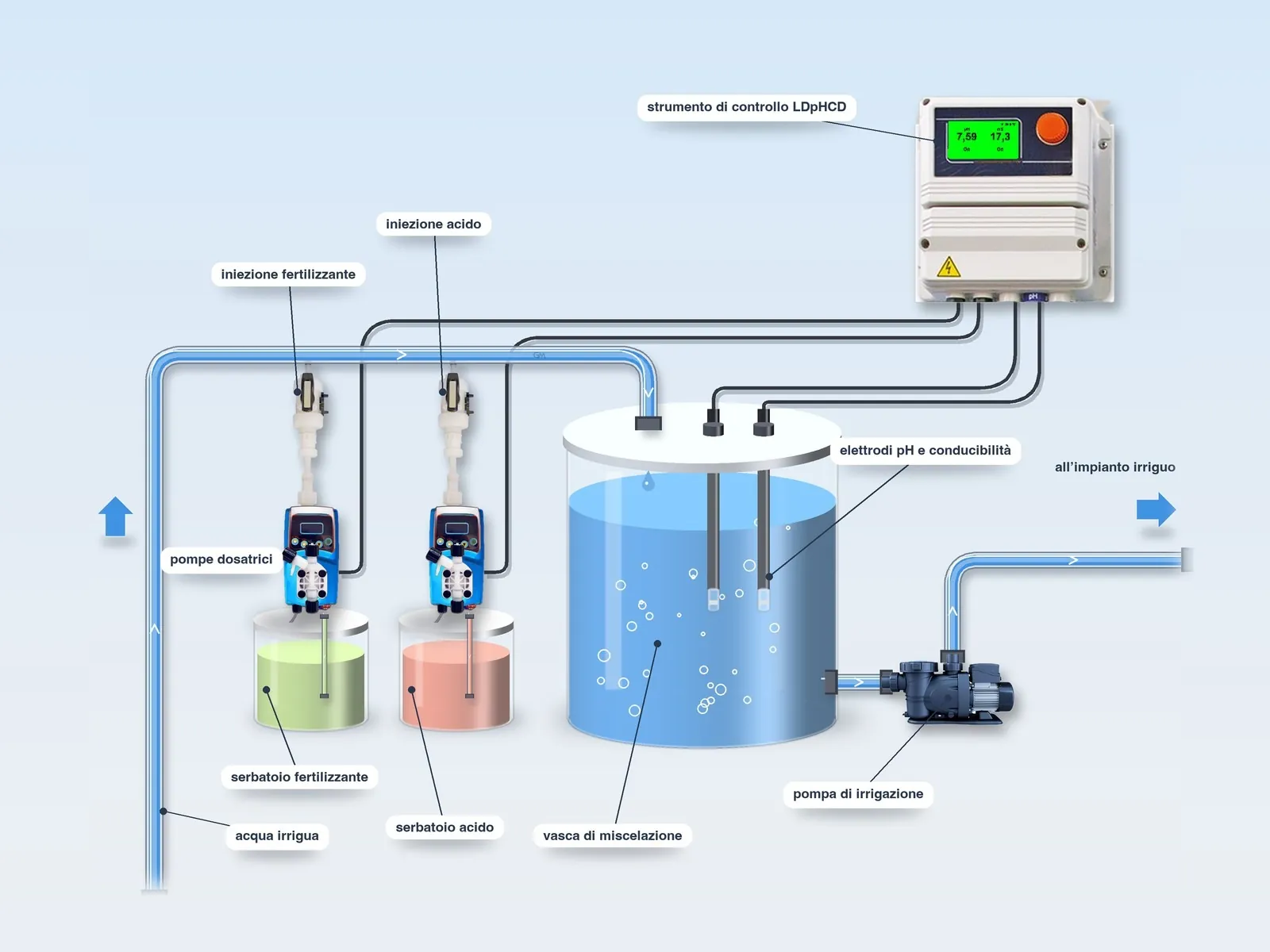

Schema tipo
Schema tipo
4 sistemi
I sistemi
Ogni sistema ha la sua pagina con lo schema, la composizione e il funzionamento.
Regolazione del pH
Lo strumento LDspH misura il pH della soluzione e comanda la pompa dell’acido, che lo porta al valore impostato in proporzione allo scostamento dal set point.
Vantaggi
- Un pH più basso evita che la durezza calcica presente in acqua possa precipitare macchiando le foglie.
- Un pH compreso tra 5,5 e 6,5 favorisce l’assimilazione di fosforo e microelementi e previene l’otturazione dei gocciolatori.
Limiti
- Regola il solo pH: il fertilizzante va dosato separatamente.

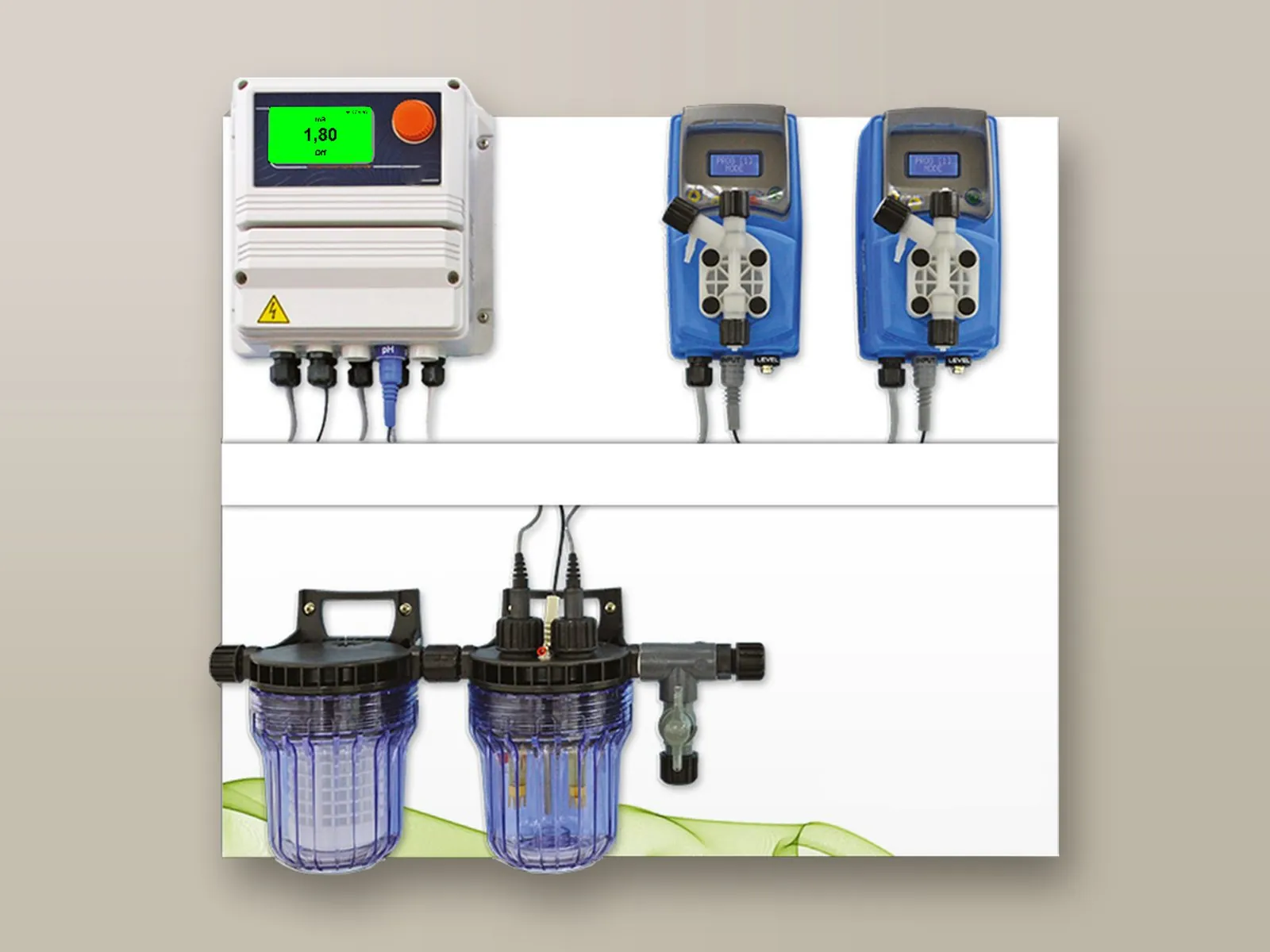

Regolazione della conducibilità
La conducibilità indica la concentrazione di fertilizzanti presenti in acqua: lo strumento LDsCD la misura e attiva il dosaggio del fertilizzante fino al valore impostato.
Vantaggi
- Indica la concentrazione di fertilizzanti presenti in acqua: più la conducibilità è alta, più concime viene irrorato.
Limiti
- Regola la sola concentrazione dei nutrienti: il pH va controllato separatamente.

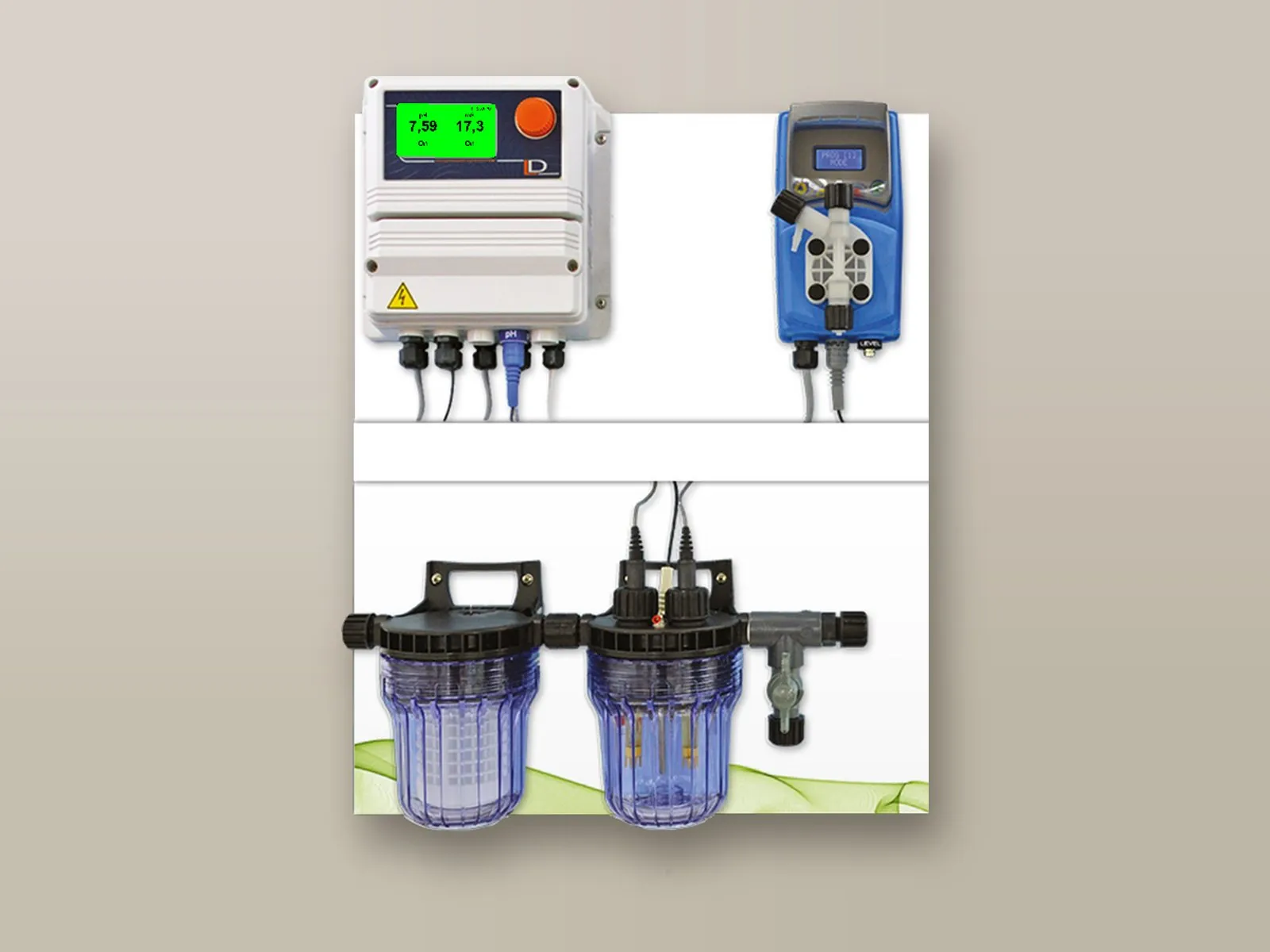

pH e conducibilità
Un solo strumento per i due parametri della fertirrigazione: LDpHCD regola il pH in modo proporzionale con l’acido e la conducibilità con il fertilizzante.
Vantaggi
- Un solo strumento per i due parametri della fertirrigazione: pH e conducibilità.
- Dosaggio proporzionale al volume di acqua oppure proporzionale alle misurazioni delle sonde.
Dosaggio volumetrico
Il contatore lancia impulsi sulla tubazione dell’acqua irrigua comanda le pompe dosatrici del fertilizzante e dell’acido, che dosano in proporzione al volume d’acqua.
Vantaggi
- Soluzione semplice: il contatore comanda le pompe del fertilizzante e dell’acido.
- Dosaggio proporzionale al volume d’acqua, senza sonde.
Limiti
- Non misura pH e conducibilità: adatta alle acque di qualità costante, con controlli periodici.
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU
Integrazione nel vostro PLC tramite porta seriale.
Modbus TCP/IP
Integrazione nel vostro PLC o SCADA tramite rete Ethernet.
Uscita 0-4/20 mA
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Approfondimenti
Approfondimenti
Regolare il pH
Approfondimento →
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Quale scegliere
Dalla soluzione più semplice alla più completa
Per la regolazione del pH la soluzione di base è la stazione di dosaggio; quando occorre asservire il dosaggio al valore misurato si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli → LDspH – pH
Misura del pH e dosaggio di acido o base fino al valore impostato.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli → Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Consulenza tecnica
Descriveteci l’impianto e la portata d’acqua da trattare: proporremo il sistema più adatto.
