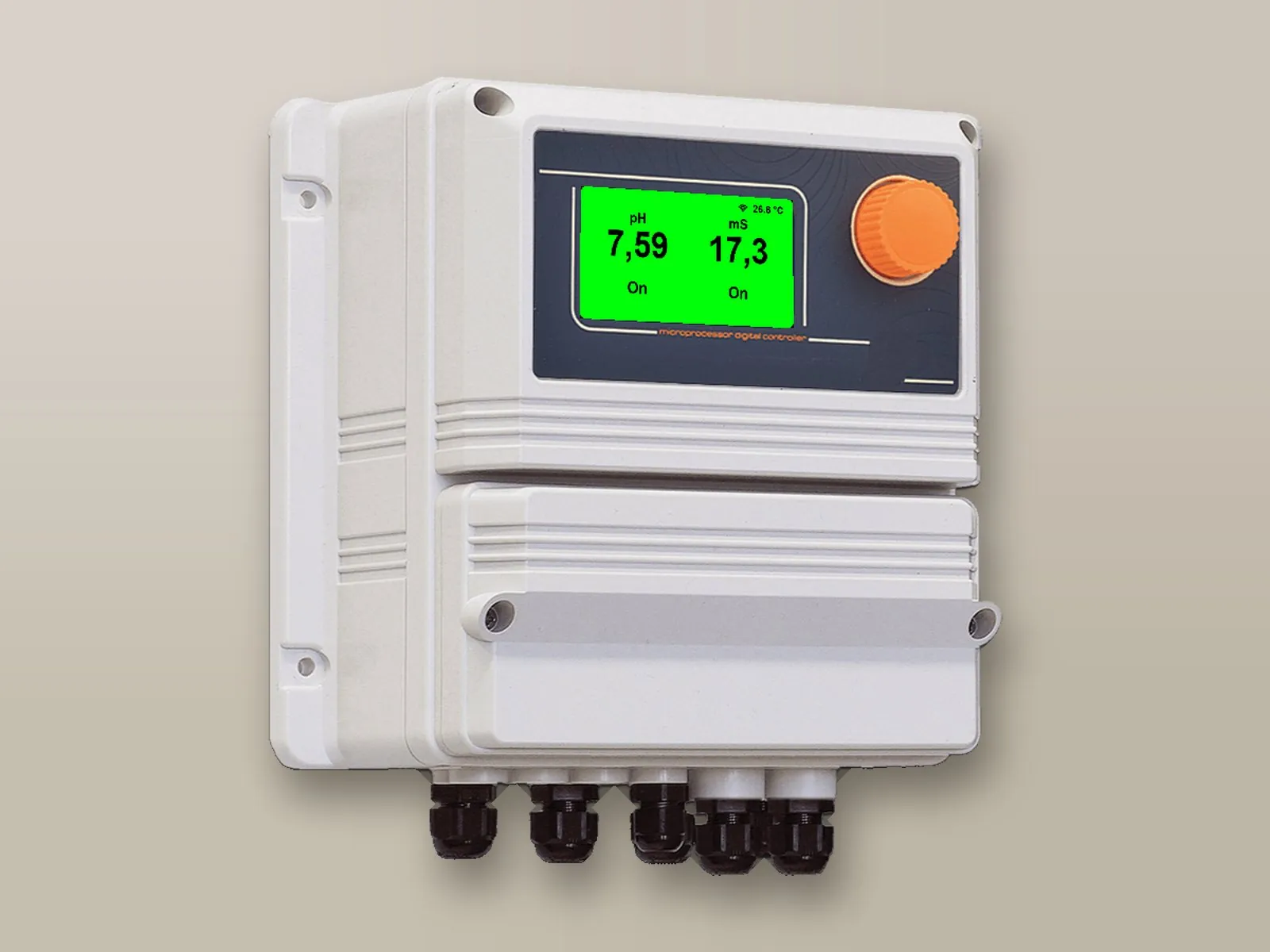

Strumento LDpHCD
Strumento a due canali: regolazione proporzionale del pH e regolazione ON/OFF della conducibilità.
Strumento LDpHCD →
Sistemi per fertirrigazione
pH e conducibilità
Un solo strumento per i due parametri della fertirrigazione: LDpHCD regola il pH in modo proporzionale con l’acido e la conducibilità con il fertilizzante.
- Due canali: pH e conducibilità
- Acido e fertilizzante
- Display a colori
Schema tipo
Schema tipo
Composizione
Composizione base
Elettrodo pH
Elettrodo combinato, scala 0 – 14 pH, compensabile in temperatura.
Elettrodi pH →
Sonda di conducibilità
Conduttiva o induttiva, in funzione della scala di misura e della qualità dell’acqua.
Sonde di conducibilità →
Pompa dosatrice
Pompa elettromagnetica con portata regolabile, comandata dallo strumento o dagli impulsi del contatore.
Pompe dosatrici →
Lancia di iniezione
Immette il prodotto al centro della tubazione, migliorandone la miscelazione; estraibile con la tubazione in pressione.
Lance →pH proporzionale
La pompa dell’acido riduce la portata in prossimità del set point del pH.
Conducibilità ON/OFF
La pompa del fertilizzante si attiva sotto il set point di conducibilità.
Elettrodi in vasca
Elettrodo pH e sonda di conducibilità nella vasca di miscelazione.
Allarmi
Lettura fuori scala, sonde guaste e livello dei prodotti.
Dati tecnici
Scheda tecnica delle sonde
Elettrodi pH
| Elettrodo | Pressione | Connessione | Corpo | Conducibilità minima | Giunzione | Temperatura | Cavo | Diametro | Note |
|---|---|---|---|---|---|---|---|---|---|
| EPHS | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 0,8 m | 12 mm | – |
| EPHM | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| EPHL | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | – | 70 °C (80 °C) | 15 m | 12 mm | – |
| EPHSN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | – | 70 °C (80 °C) | 1 – 100 m | 12 mm | – |
| EPHMD/100 | 7 bar | BNC | Epoxy | 100 µS | Doppia | 100 °C | 4,5 m | 12 mm | – |
| EPHM/D | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | – |
| EPHM/D/SN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | – |
| EPHMD/LI | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 3 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Per acque a bassa conducibilità |
| EPHSC | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Autopulente |
| EPHSC/SN6 | 7 bar (3,5 bar) | SN6 e filettatura PG13,5 | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 1 – 100 m | 12 mm | Autopulente |
| EPHM/HF | 7 bar (3,5 bar) | BNC | Epoxy | 100 µS | Doppia | 70 °C (80 °C) | 4,5 m | 12 mm | Resistente ad acido fluoridrico 1% |
| EPHSN6 GK | 10 bar | SN6 | Vetro | 150 µS | – | −5 / 135 °C | 1 – 100 m | 12 mm | Alta temperatura |
Tutti i modelli: elettrodo combinato, scala 0 – 14 pH, risoluzione 0,01.
Sonde conduttive – ECDC
Corpo in PVDF, elettrodi in grafite.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | – |
| ECDCC/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCPT/1 | In linea / by-pass | R3/4" | 0 – 20 mS | 1 | PT100 |
| ECDC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | – |
| ECDCC/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCPT/10 | In linea / by-pass | R3/4" | 0 – 200 mS | 10 | PT100 |
| ECDCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | – |
| ECDCCIM/1 | Immersione | G1/2" | 0 – 20 mS | 1 | NTC 10K |
| ECDCCIMPT/1 | Immersione | G1/2" | 0 – 20 mS | 1 | PT100 |
| ECDCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | – |
| ECDCCIM/10 | Immersione | G1/2" | 0 – 200 mS | 10 | NTC 10K |
| ECDCCIMPT/10 | Immersione | G1/2" | 0 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
Sonde conduttive – ECDI
Corpo in PVDF, elettrodi in acciaio inox.
| Modello | Montaggio | Attacco | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|---|
| ECDI/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | – |
| ECDIC/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPT/1 | In linea / by-pass | R3/4" | 0 – 5 mS | 1 | PT100 |
| ECDI/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | – |
| ECDIC/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPT/01 | In linea / by-pass | R3/4" | 0 – 200 µS | 0,1 | PT100 |
| ECDIIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | – |
| ECDICIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | NTC 10K |
| ECDICPTIM/1 | Immersione | G1/2" | 0 – 5 mS | 1 | PT100 |
| ECDIIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | – |
| ECDIIM/02 | Immersione | G1/2" | 0 – 500 µS | 0,2 | – |
| ECDICIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | NTC 10K |
| ECDICPTIM/01 | Immersione | G1/2" | 0 – 200 µS | 0,1 | PT100 |
Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).
Sonde conduttive – ECDHL
Corpo in epoxy, elettrodi in platino, diametro 12 mm.
| Modello | Montaggio | Scala | Fattore K | Compensazione temperatura |
|---|---|---|---|---|
| ECDHL/1 | In linea / by-pass | 0,2 – 20 mS | 1 | – |
| ECDHLC/1 | In linea / by-pass | 0,2 – 20 mS | 1 | NTC 10K |
| ECDHLCPT/1 | In linea / by-pass | 0,2 – 20 mS | 1 | PT100 |
| ECDHL/01 | In linea / by-pass | 0 – 200 µS | 0,1 | – |
| ECDHLC/01 | In linea / by-pass | 0 – 200 µS | 0,1 | NTC 10K |
| ECDHLCPT/01 | In linea / by-pass | 0 – 200 µS | 0,1 | PT100 |
| ECDHL/10 | In linea / by-pass | 20 – 200 mS | 10 | – |
| ECDHLC/10 | In linea / by-pass | 20 – 200 mS | 10 | NTC 10K |
| ECDHLCPT/10 | In linea / by-pass | 20 – 200 mS | 10 | PT100 |
Temperatura di lavoro 1 – 70 °C, pressione di lavoro 7 bar.
Sonde conduttive – EICDC
Corpo ed elettrodi in acciaio inox, attacco R3/4", montaggio in linea o in by-pass.
| Modello | Scala | Fattore K | Compensazione temperatura | Temperatura di lavoro |
|---|---|---|---|---|
| EICDC/1 | 0 – 20 mS | 1 | NTC 10K | 1 – 130 °C |
| EICDCPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 130 °C |
| EICDC/01 | 0 – 200 µS | 0,1 | NTC 10K | 1 – 130 °C |
| EICDCPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 130 °C |
| EICDC/001 | 0 – 20 µS | 0,01 | NTC 10K | 1 – 130 °C |
| EICDCPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 130 °C |
| EICDCHPT/1 | 0 – 20 mS | 1 | PT100 | 1 – 200 °C |
| EICDCHPT/01 | 0 – 200 µS | 0,1 | PT100 | 1 – 200 °C |
| EICDCHPT/001 | 0 – 20 µS | 0,01 | PT100 | 1 – 200 °C |
Pressione di lavoro 15 bar.
Sonde induttive
| ECDINDPT | ECDSINDPT | |
|---|---|---|
| Scala di lettura | 0,3 – 3 mS 0,3 – 30 mS 0,3 – 300 mS | 0,3 – 10 mS |
| Sistema di misura | Induttivo | Induttivo |
| Corpo | PEEK | PEEK |
| Montaggio | In linea / by-pass / immersione | In linea / by-pass / immersione |
| Compensazione temperatura | PT100 | PT100 |
| Temperatura di lavoro | 1 – 85 °C (100 °C in misura temporanea) | 1 – 85 °C (100 °C in misura temporanea) |
| Pressione di lavoro | 8 bar | 8 bar |
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet Optional, una a scelta
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi Optional, una a scelta
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G Optional, una a scelta
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU Di serie (standard), optional (PLUS)
Integrazione nel vostro PLC tramite porta seriale.
Uscita 0-4/20 mA Di serie (PLUS), optional (standard)
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Gli altri sistemi
Fertirrigazione
Le esigenze del settore e il confronto con gli altri sistemi disponibili.
Sistemi per fertirrigazione →
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Quale scegliere
Dalla soluzione più semplice alla più completa
Per la regolazione del pH la soluzione di base è la stazione di dosaggio; quando occorre asservire il dosaggio al valore misurato si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli →
LDspH – pH
Misura del pH e dosaggio di acido o base fino al valore impostato.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli → Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Consulenza tecnica
Descriveteci l’impianto e la portata d’acqua da trattare: dimensioneremo strumento, pompe e accessori.
