Contatore lancia impulsi
A turbina o Woltmann, sulla tubazione: invia alla pompa un impulso ogni volume d’acqua impostato.
Contatori →
Sistemi per fertirrigazione
Dosaggio volumetrico
Il contatore lancia impulsi sulla tubazione dell’acqua irrigua comanda le pompe dosatrici del fertilizzante e dell’acido, che dosano in proporzione al volume d’acqua.
- Dosaggio proporzionale al volume
- Fertilizzante e acido
- Su contenitore, pannello o skid

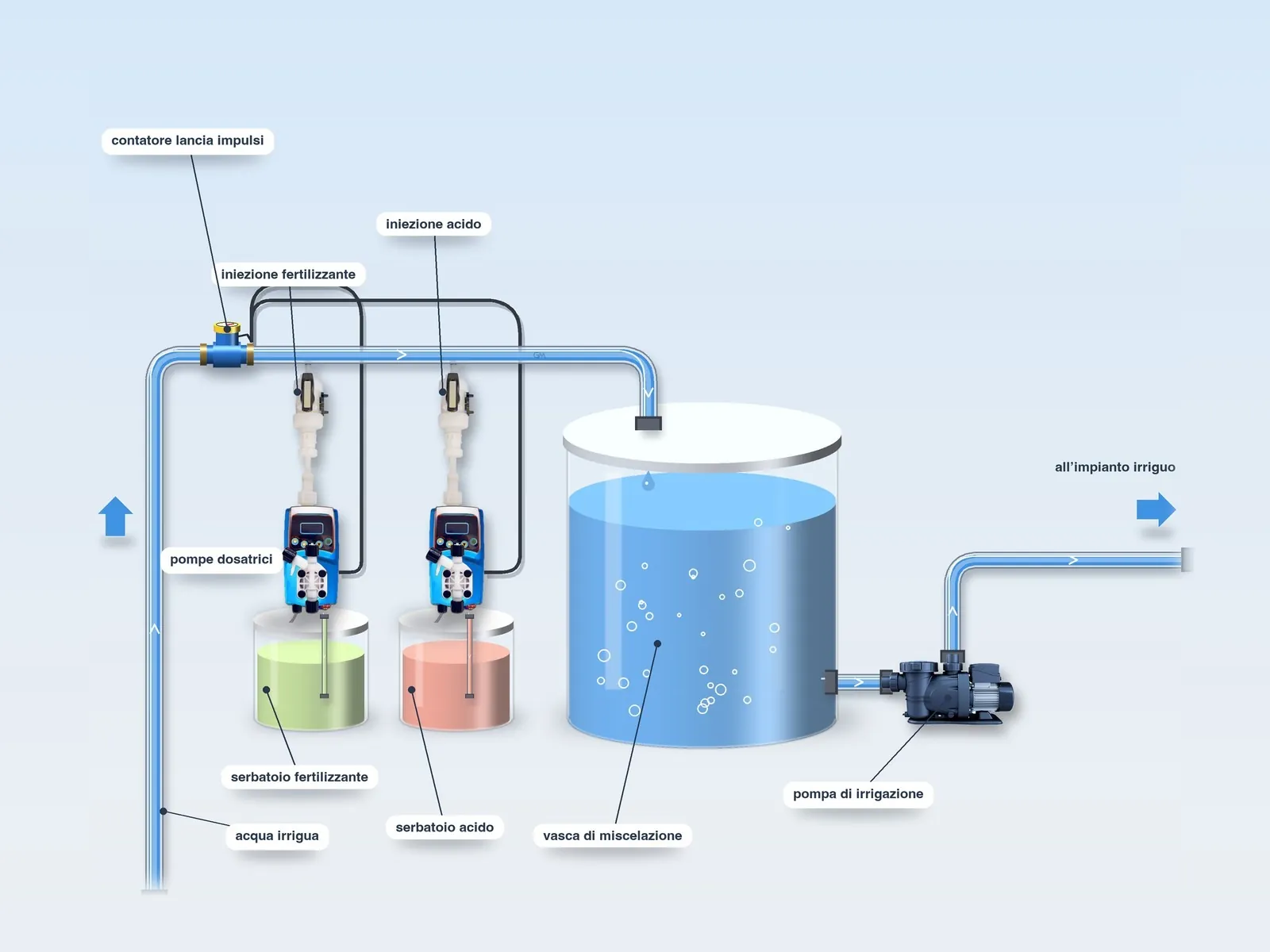

Schema tipo
Schema tipo
Composizione
Composizione base
Pompa dosatrice
Pompa elettromagnetica con portata regolabile, comandata dallo strumento o dagli impulsi del contatore.
Pompe dosatrici →
Contenitore
In PE, con lancia di aspirazione dotata di filtro di fondo e sonda di livello, e vasca di sicurezza.
Contenitori →
Lancia di iniezione
Immette il prodotto al centro della tubazione, migliorandone la miscelazione; estraibile con la tubazione in pressione.
Lance →
Funzionamento
Funzionamento
Proporzionale al volume
Ogni impulso del contatore corrisponde a un volume d’acqua: le pompe dosano una quantità proporzionale.
Due prodotti
Una pompa per il fertilizzante e una per l’acido, con impostazioni indipendenti.
Nessuna sonda
Adatto quando la qualità dell’acqua irrigua è costante.
Allarmi
Sonde di livello nei contenitori: segnalano il prodotto in esaurimento.
Gli altri sistemi
Fertirrigazione
Le esigenze del settore e il confronto con gli altri sistemi disponibili.
Sistemi per fertirrigazione →
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Quale scegliere
Dalla soluzione più semplice alla più completa
Per la regolazione del pH la soluzione di base è la stazione di dosaggio; quando occorre asservire il dosaggio al valore misurato si ricorre agli strumenti di misura.
Stazione di dosaggio
La soluzione più semplice: la pompa dosa in modo costante o in proporzione al volume d’acqua misurato dal contatore lancia impulsi.
Dettagli →
LDspH – pH
Misura del pH e dosaggio di acido o base fino al valore impostato.
Dettagli →
LD Doppio Parametro
Gestione simultanea di due parametri, ad esempio pH e cloro, con un unico strumento.
Dettagli → Centurio PRO
Gestione fino a 10 parametri e di tutte le pompe dell’impianto, con schermo touch e telecontrollo di serie.
Dettagli →Consulenza tecnica
Descriveteci l’impianto e la portata d’acqua da trattare: dimensioneremo strumento, pompe e accessori.
