Misura e regolazione

Strumenti da quadro

In alternativa agli strumenti da parete, gli strumenti da quadro sono destinati al montaggio nel quadro elettrico dell’impianto: DIN Digital su guida DIN e JA da incasso 96×96. Comandano pompe dosatrici, anche preesistenti, ed elettrovalvole in funzione dei set point.

  • Guida DIN o incasso 96×96
  • pH, Redox, conducibilità, cloro, biossido, ozono
  • Uscite a contatto pulito e 0-4/20 mA
  • Alimentazione anche 12 / 24 VDC

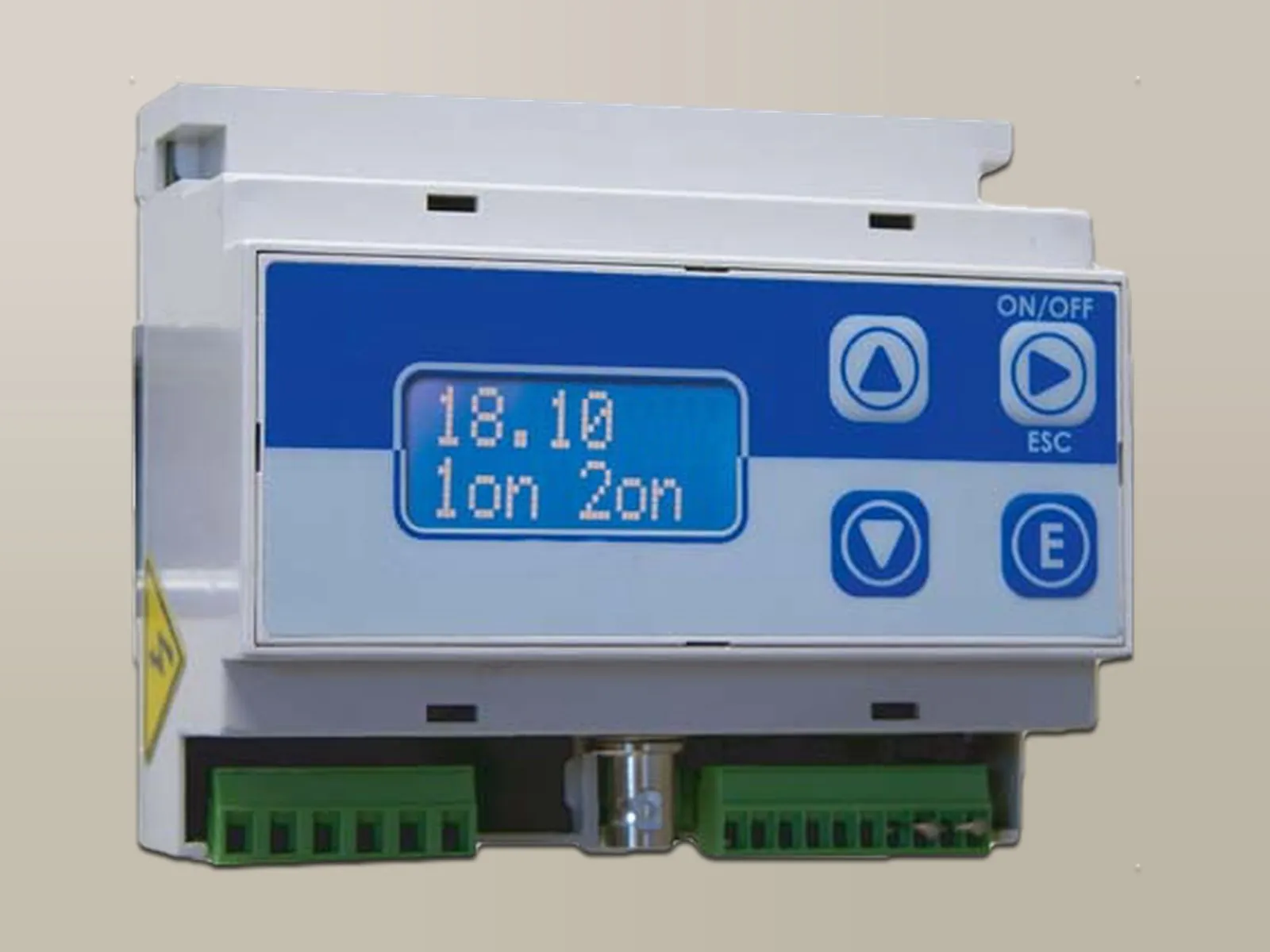

Strumento da quadro DIN Digital su guida DIN
DIN Digital6 moduli
Strumento da incasso JA 96×96
JA96×96
2Formati
7Parametri
96×96mmIncasso JA
12 / 24VDCAlimentazione alternativa
2 modelli

Due formati

Strumento DIN Digital
Guida DIN · 6 moduli

DIN Digital

Per pH, Redox, conducibilità, cloro libero, biossido di cloro, ozono e temperatura. Due uscite digitali ON/OFF o proporzionali (ad esempio acido e base, oppure lo stesso prodotto in due punti di iniezione) e un’uscita 0-4/20 mA.

Versioni disponibili
In quadro In quadroDisponibile anche in quadro con coperchio trasparente.
Strumento da incasso JA
Incasso 96×96

JA

Per pH, conducibilità (0 – 300 mS), cloro libero, biossido di cloro e ozono. Due uscite digitali ON/OFF o proporzionali, un’uscita per pompa proporzionale, un’uscita 0-4/20 mA e porta Modbus per la rete PLC; canale di misura più canale temperatura.

Versioni disponibili

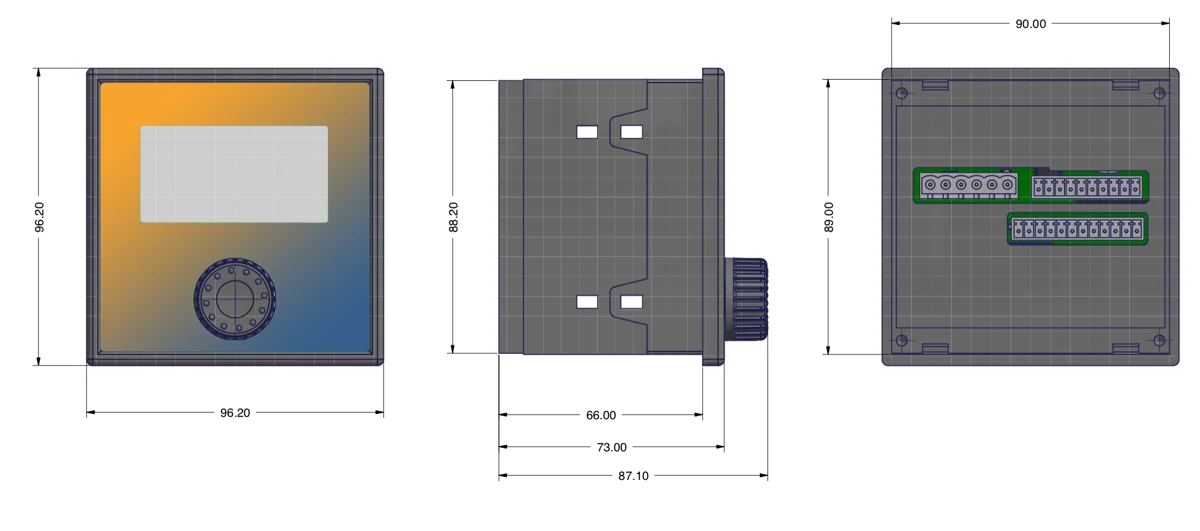

Dimensioni DimensioniAlloggiamento 96×96 mm.
Regolazione

Logica digitale e modalità di regolazione

Il display alfanumerico mostra il valore misurato, i set point e il campo di proporzionalità. Scocca in ABS, protezione IP40 (IP54 a richiesta sulla JA).

Proporzionale su 100 secondi

L’uscita rimane attiva per una frazione del periodo di 100 secondi proporzionale allo scostamento dal set point: ad esempio, con pH 7,30 rimane attiva per 30 secondi e disattiva per 70. In alternativa è disponibile la regolazione ON/OFF.

Proporzionale (solo JA)

Come negli strumenti LD, l’uscita per pompa proporzionale varia la frequenza delle iniezioni in proporzione allo scostamento dal set point, fino ad arrestare la pompa al raggiungimento del valore impostato.

Proporzionale 4/20 mA

L’uscita in corrente pilota direttamente la pompa sulla banda proporzionale: 4 mA al SET POINT ON (massime battute) e 20 mA al SET POINT OFF (pompa ferma), ad esempio 4 mA a pH 8 e 20 mA a pH 7 con dosaggio di acido, oppure 4 mA a 600 mV e 20 mA a 650 mV per il Redox.

Pompe ed elettrovalvole esistenti

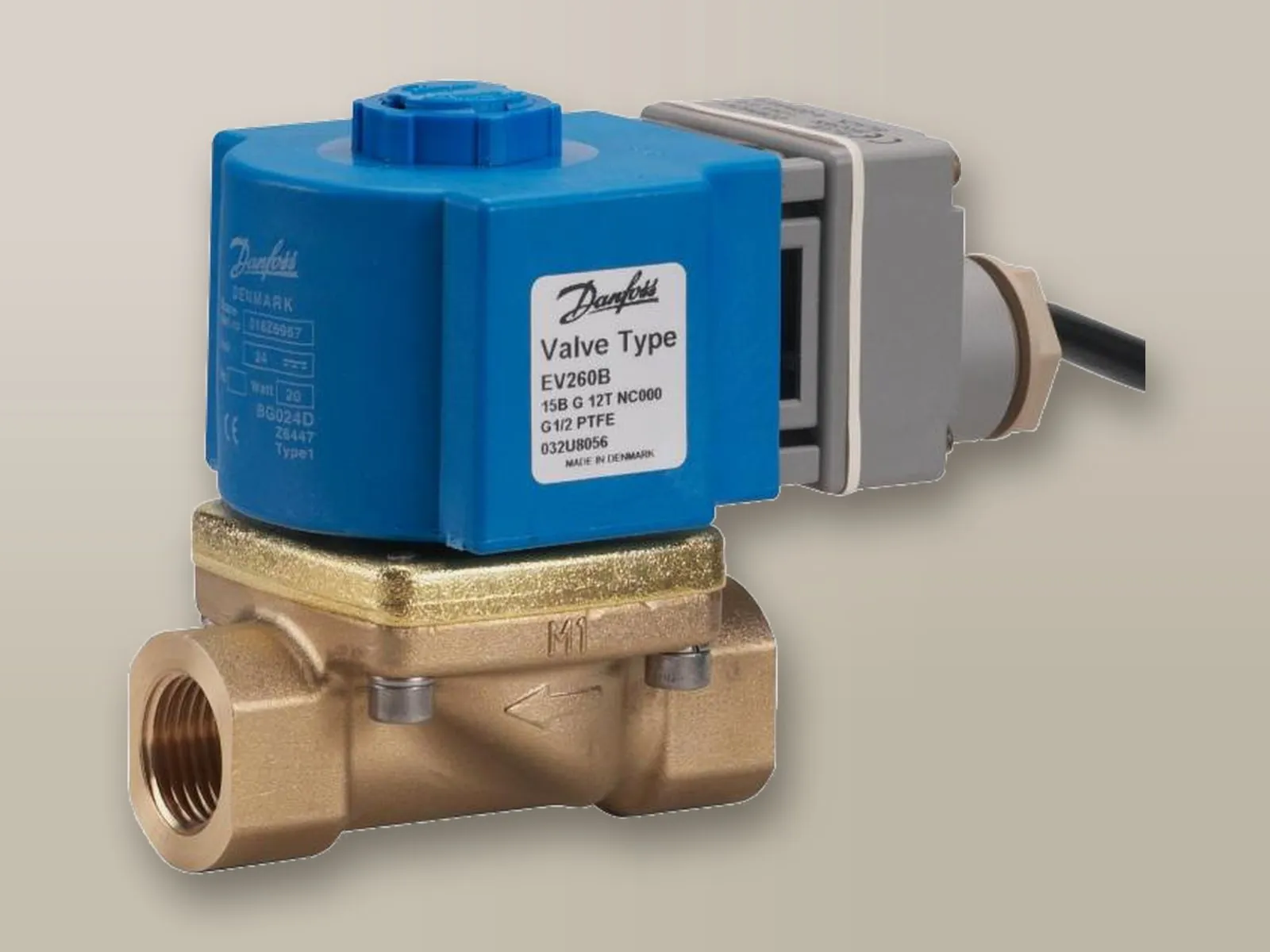

Le uscite a contatto pulito comandano pompe già installate ed elettrovalvole che intercettano l’ingresso o l’uscita dell’acqua al raggiungimento dei set point.

Sonde

Parametri misurabili e sonde

Gli strumenti da quadro si collegano alle stesse sonde degli strumenti LD; le schede tecniche sono più in basso.

Elettrodi pH combinati

pH

Elettrodi combinati, anche a doppia giunzione, autopulenti o per bassa conducibilità.

Elettrodi pH →
Sonde di conducibilità induttive

Conducibilità induttiva

Sonde induttive fino a 0 – 300 mS, non soggette a polarizzazione e depositi.

Sonde induttive →
Celle amperometriche per cloro libero

Cloro libero

Celle amperometriche chiuse con membrana selettiva, compensazione di pH e temperatura.

Celle SCL →

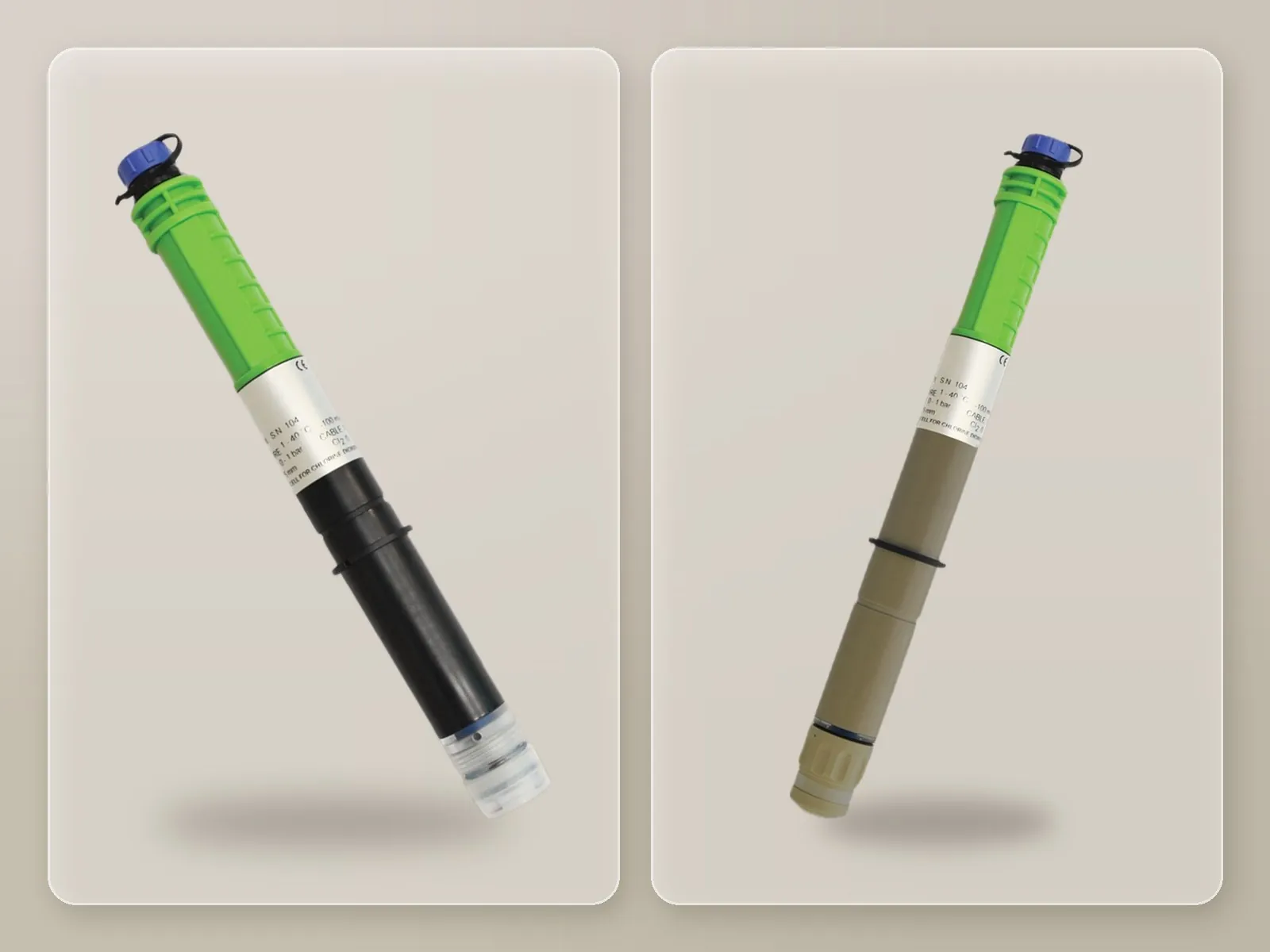

Celle amperometriche per biossido di cloro SCL2 e SCL17

Biossido di cloro

Celle amperometriche chiuse SCL2 e autopulenti SCL17 per l’acqua calda.

Celle SCL →

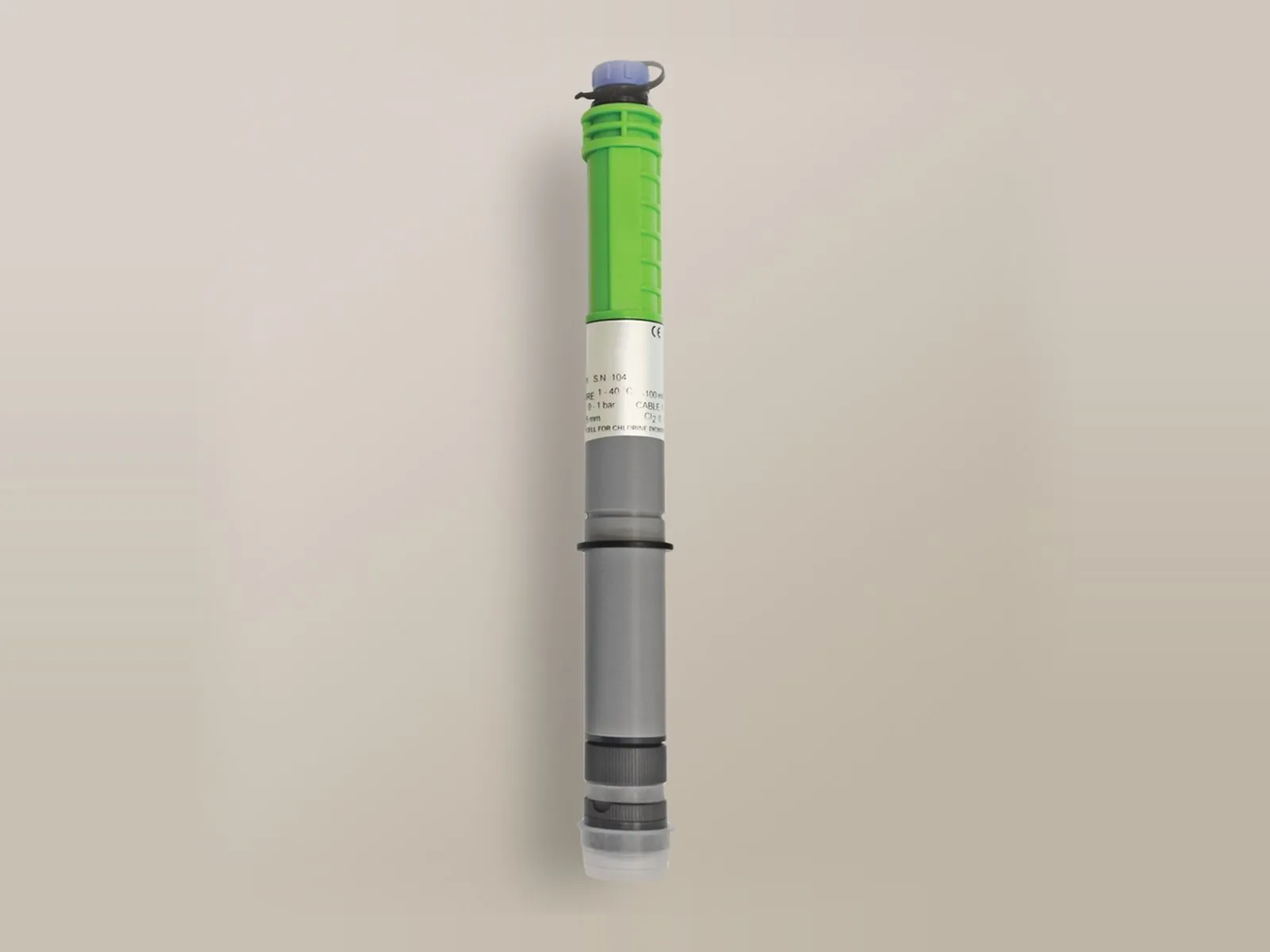

Cella amperometrica chiusa per ozono

Ozono

Cella amperometrica chiusa SCL10 con membrana selettiva.

Cella SCL10 →
Funzionamento

Principio di misura della cella chiusa

La cella è costituita da una parte elettronica e da una parte galvanica.

Approfondimento: Redox, cella aperta e cella chiusa →
1

Membrana selettiva

Gli elettrodi di misura sono protetti dal contatto diretto con l’acqua da una membrana semipermeabile: viene misurato solo l’ossidante specifico, senza contaminazioni da altre sostanze che potrebbero alterare la misura.

2

Misura galvanica

Gli elettrodi della parte galvanica rilevano la corrente elettrica generata dalla dissociazione dell’ossidante.

3

Compensazione e segnale

L’elettronica della cella compensa la lettura in base alla temperatura (e, dove previsto, al pH) e invia il segnale allo strumento di controllo, che visualizza sul display la concentrazione in mg/l.

Dati tecnici

Scheda tecnica delle sonde

Parametri

ParametroScalaRisoluzioneDIN DigitalJA
pH0 – 140,01 pHSìSì (JA pH PRO)
Redox−1.000 / +1.000 mV1 mVSì–
ConducibilitàIn base alla sonda, fino a 0 – 300 mS–SìSì
Cloro liberoCella chiusa con membrana0,001 mg/lSìSì
Biossido di cloroCella chiusa con membrana0,001 mg/lSìSì
OzonoCella chiusa con membrana–SìSì
Temperatura0 – 100 °C0,1 °CSìCanale aggiuntivo

Cloro libero: compensazione di pH e temperatura; parte elettronica senza manutenzione e parte galvanica rigenerabile.

Elettrodi pH
ElettrodoPressioneConnessioneCorpoConducibilità minimaGiunzioneTemperaturaCavoDiametroNote
EPHS7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)0,8 m12 mm–
EPHM7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)4,5 m12 mm–
EPHL7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)15 m12 mm–
EPHSN67 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µS–70 °C (80 °C)1 – 100 m12 mm–
EPHMD/1007 barBNCEpoxy100 µSDoppia100 °C4,5 m12 mm–
EPHM/D7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mm–
EPHM/D/SN67 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µSDoppia70 °C (80 °C)1 – 100 m12 mm–
EPHMD/LI7 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy3 µSDoppia70 °C (80 °C)1 – 100 m12 mmPer acque a bassa conducibilità
EPHSC7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mmAutopulente
EPHSC/SN67 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µSDoppia70 °C (80 °C)1 – 100 m12 mmAutopulente
EPHM/HF7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mmResistente ad acido fluoridrico 1%
EPHSN6 GK10 barSN6Vetro150 µS–−5 / 135 °C1 – 100 m12 mmAlta temperatura

Tutti i modelli: elettrodo combinato, scala 0 – 14 pH, risoluzione 0,01.

Elettrodi Redox
ElettrodoScalaPressioneConnessioneCorpoConducibilità minimaGiunzioneTemperaturaCavoDiametroNote
ERhS± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)0,8 m12 mm–
ERhM± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)4,5 m12 mm–
ERhL± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µS–70 °C (80 °C)15 m12 mm–
ERhHLB SN6± 1.500 mV6 barSN6 e filettatura PG13,5Vetro100 µS–80 °C10 m12 mmAlta linearità e sensibilità, per basse concentrazioni di cloro
ERhSN6± 1.000 mV7 barSN6 e filettatura PG13,5Epoxy100 µS–100 °C1 – 100 m12 mm–
ERhMD/100± 1.000 mV7 barBNCEpoxy100 µSDoppia100 °C4,5 m12 mm–
ERhM/D± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mm–
ERhSC± 1.000 mV7 bar (3,5 bar)BNCEpoxy100 µSDoppia70 °C (80 °C)4,5 m12 mmAutopulente
ERhSC/SN6± 1.000 mV7 bar (3,5 bar)SN6 e filettatura PG13,5Epoxy100 µSDoppia70 °C (80 °C)1 – 100 m12 mmAutopulente

Tutti i modelli: elettrodo combinato, risoluzione 1 mV.

Sonde conduttive – ECDC

Corpo in PVDF, elettrodi in grafite.

ModelloMontaggioAttaccoScalaFattore KCompensazione temperatura
ECDC/1In linea / by-passR3/4"0 – 20 mS1–
ECDCC/1In linea / by-passR3/4"0 – 20 mS1NTC 10K
ECDCCPT/1In linea / by-passR3/4"0 – 20 mS1PT100
ECDC/10In linea / by-passR3/4"0 – 200 mS10–
ECDCC/10In linea / by-passR3/4"0 – 200 mS10NTC 10K
ECDCCPT/10In linea / by-passR3/4"0 – 200 mS10PT100
ECDCIM/1ImmersioneG1/2"0 – 20 mS1–
ECDCCIM/1ImmersioneG1/2"0 – 20 mS1NTC 10K
ECDCCIMPT/1ImmersioneG1/2"0 – 20 mS1PT100
ECDCIM/10ImmersioneG1/2"0 – 200 mS10–
ECDCCIM/10ImmersioneG1/2"0 – 200 mS10NTC 10K
ECDCCIMPT/10ImmersioneG1/2"0 – 200 mS10PT100

Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).

Sonde conduttive – ECDI

Corpo in PVDF, elettrodi in acciaio inox.

ModelloMontaggioAttaccoScalaFattore KCompensazione temperatura
ECDI/1In linea / by-passR3/4"0 – 5 mS1–
ECDIC/1In linea / by-passR3/4"0 – 5 mS1NTC 10K
ECDICPT/1In linea / by-passR3/4"0 – 5 mS1PT100
ECDI/01In linea / by-passR3/4"0 – 200 µS0,1–
ECDIC/01In linea / by-passR3/4"0 – 200 µS0,1NTC 10K
ECDICPT/01In linea / by-passR3/4"0 – 200 µS0,1PT100
ECDIIM/1ImmersioneG1/2"0 – 5 mS1–
ECDICIM/1ImmersioneG1/2"0 – 5 mS1NTC 10K
ECDICPTIM/1ImmersioneG1/2"0 – 5 mS1PT100
ECDIIM/01ImmersioneG1/2"0 – 200 µS0,1–
ECDIIM/02ImmersioneG1/2"0 – 500 µS0,2–
ECDICIM/01ImmersioneG1/2"0 – 200 µS0,1NTC 10K
ECDICPTIM/01ImmersioneG1/2"0 – 200 µS0,1PT100

Temperatura di lavoro 1 – 60 °C (100 °C a 2 bar), pressione di lavoro 7 bar (2 bar a 100 °C).

Sonde conduttive – ECDHL

Corpo in epoxy, elettrodi in platino, diametro 12 mm.

ModelloMontaggioScalaFattore KCompensazione temperatura
ECDHL/1In linea / by-pass0,2 – 20 mS1–
ECDHLC/1In linea / by-pass0,2 – 20 mS1NTC 10K
ECDHLCPT/1In linea / by-pass0,2 – 20 mS1PT100
ECDHL/01In linea / by-pass0 – 200 µS0,1–
ECDHLC/01In linea / by-pass0 – 200 µS0,1NTC 10K
ECDHLCPT/01In linea / by-pass0 – 200 µS0,1PT100
ECDHL/10In linea / by-pass20 – 200 mS10–
ECDHLC/10In linea / by-pass20 – 200 mS10NTC 10K
ECDHLCPT/10In linea / by-pass20 – 200 mS10PT100

Temperatura di lavoro 1 – 70 °C, pressione di lavoro 7 bar.

Sonde conduttive – EICDC

Corpo ed elettrodi in acciaio inox, attacco R3/4", montaggio in linea o in by-pass.

ModelloScalaFattore KCompensazione temperaturaTemperatura di lavoro
EICDC/10 – 20 mS1NTC 10K1 – 130 °C
EICDCPT/10 – 20 mS1PT1001 – 130 °C
EICDC/010 – 200 µS0,1NTC 10K1 – 130 °C
EICDCPT/010 – 200 µS0,1PT1001 – 130 °C
EICDC/0010 – 20 µS0,01NTC 10K1 – 130 °C
EICDCPT/0010 – 20 µS0,01PT1001 – 130 °C
EICDCHPT/10 – 20 mS1PT1001 – 200 °C
EICDCHPT/010 – 200 µS0,1PT1001 – 200 °C
EICDCHPT/0010 – 20 µS0,01PT1001 – 200 °C

Pressione di lavoro 15 bar.

Sonde induttive
ECDINDPTECDSINDPT
Scala di lettura0,3 – 3 mS
0,3 – 30 mS
0,3 – 300 mS
0,3 – 10 mS
Sistema di misuraInduttivoInduttivo
CorpoPEEKPEEK
MontaggioIn linea / by-pass / immersioneIn linea / by-pass / immersione
Compensazione temperaturaPT100PT100
Temperatura di lavoro1 – 85 °C (100 °C in misura temporanea)1 – 85 °C (100 °C in misura temporanea)
Pressione di lavoro8 bar8 bar
Celle amperometriche – Cloro libero
SCL3N/0,5SCL3N/2SCL3N/20SCL18/0,5SCL18/2SCL18/20SCL3S/20
Scala di lettura0 – 0,5 mg/l0 – 2 mg/l0 – 20 mg/l0 – 0,5 mg/l0 – 2 mg/l0 – 20 mg/l0 – 20 mg/l
Risoluzione0,0010,0010,010,0010,0010,010,01
Cloro liberoInorganicoInorganicoInorganicoInorganicoInorganicoInorganicoOrganico e inorganico
AcquaDolceDolceDolceDolceDolceDolceDolce o salata
Elettrodi2223332
Membrana selettivaSìSìSìNoNoNoSì
Compensazione automaticapH e temperaturapH e temperaturapH e temperaturapH e temperaturapH e temperaturapH e temperaturaTemperatura
Autopulizia–––SìSìSì–
pH di lavoro5 – 9,55 – 9,55 – 9,55 – 95 – 95 – 95,5 – 9,5
Temperatura di lavoro1 – 40 °C1 – 40 °C1 – 40 °C5 – 70 °C5 – 70 °C5 – 70 °C5 – 45 °C
Pressione di lavoro1 bar1 bar1 bar8 bar8 bar8 bar1 bar
Flusso d’acqua30 l/h30 l/h30 l/h40 l/h40 l/h40 l/h30 l/h
Celle amperometriche – Biossido di cloro
SCL2/0,5SCL2/2SCL2/20SCL17/0,5SCL17/2SCL17/20
Scala di lettura0 – 0,5 mg/l0 – 2 mg/l0 – 20 mg/l0 – 0,5 mg/l0 – 2 mg/l0 – 20 mg/l
Risoluzione0,0010,0010,010,0010,0010,01
Elettrodi222333
Membrana selettivaSìSìSìNoNoNo
Autopulizia–––SìSìSì
pH di lavoro1 – 61 – 61 – 65 – 95 – 95 – 9
Temperatura di lavoro1 – 40 °C1 – 40 °C1 – 40 °C5 – 70 °C5 – 70 °C5 – 70 °C
Pressione di lavoro1 bar1 bar1 bar8 bar8 bar8 bar
Flusso d’acqua30 l/h30 l/h30 l/h40 l/h40 l/h40 l/h

Compensazione automatica della temperatura su tutti i modelli.

Celle amperometriche – Altri ossidanti
SCL8/2SCL8/20SBR/20SCL9SCL11/200SCL11/2000SCL10SCT
MisuraCloro totaleCloro totaleBromoPerossido di idrogenoAcido peraceticoAcido peraceticoOzonoCloriti
Scala di lettura0 – 2 mg/l0 – 20 mg/l0 – 20 mg/l0 – 200 mg/l0 – 200 mg/l0 – 2.000 mg/l0 – 20 mg/l0 – 2 mg/l
Risoluzione0,0010,010,010,10,110,010,001
pH di lavoro4 – 124 – 126,5 – 9,51 – 111 – 61 – 62 – 115,5 – 9,5
Pressione di lavoro1 bar1 bar0,5 bar1 bar1 bar1 bar1 bar1 bar

Tutti i modelli: 2 elettrodi, membrana selettiva, compensazione automatica della temperatura, temperatura di lavoro 1 – 40 °C, flusso d’acqua 30 l/h.

Sonde di temperatura
ETENTCETEPT
Scala di lettura0 – 100 °C0 – 100 °C
Risoluzione0,10,1
SensoreNTC 10 kΩPT100
Pressione10 bar10 bar
CorpoPVDFPVDF
Filettatura1/2"1/2"
In quadro

Installazione in quadro

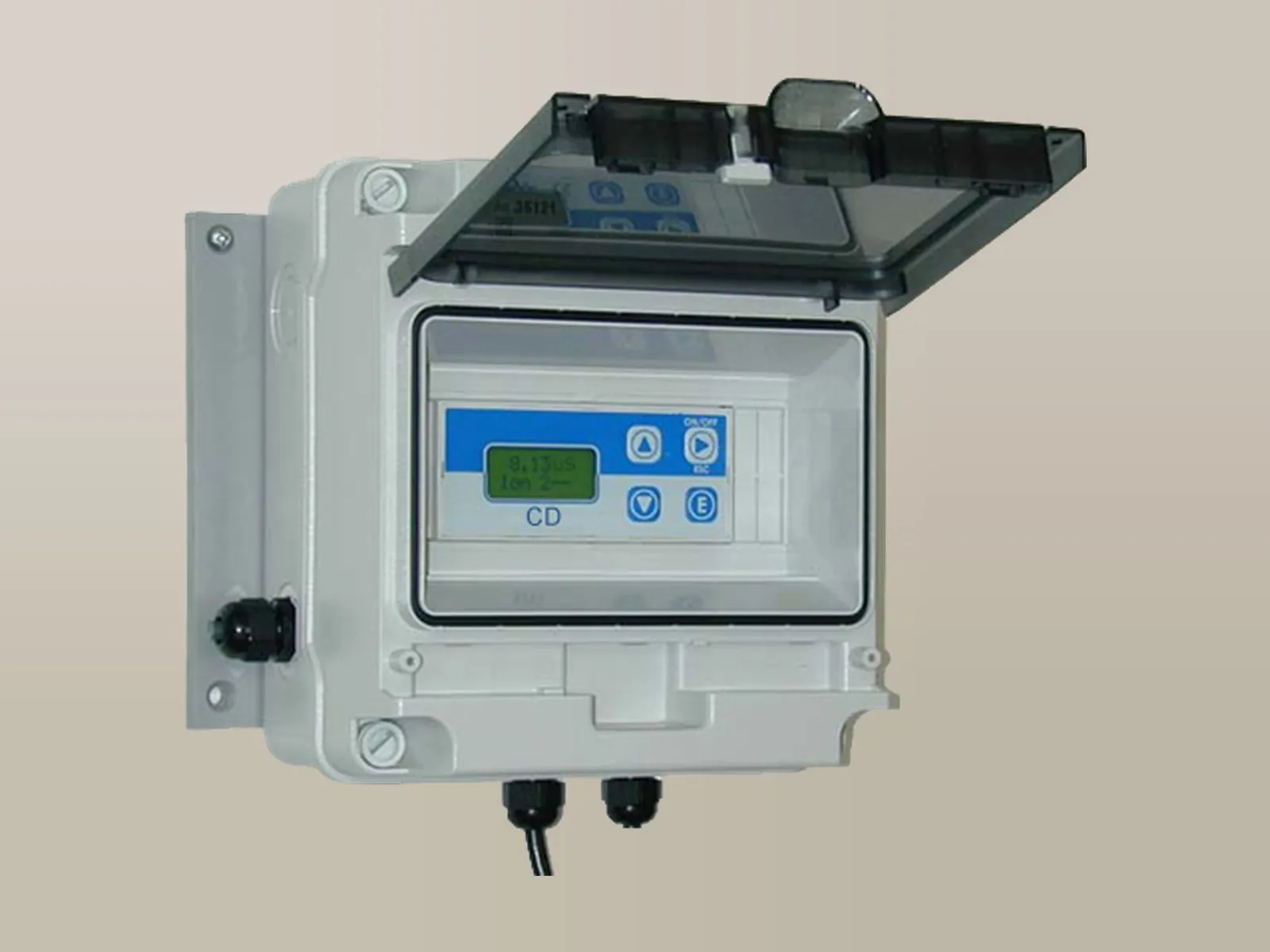

Strumento DIN Digital montato in un quadro con coperchio trasparente

DIN Digital in quadro

Strumento DIN montato nel relativo quadro, pronto per il collegamento.

Display

Visualizzazioni del display

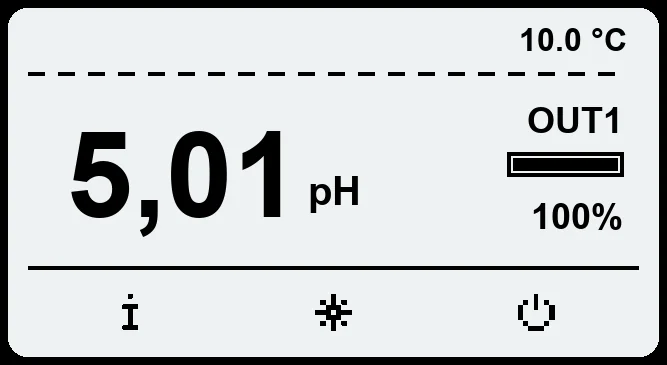

Display dello strumento JA pH: pH, temperatura e uscita OUT1 al 100%

JA pH

pH misurato, temperatura e stato dell’uscita OUT1.

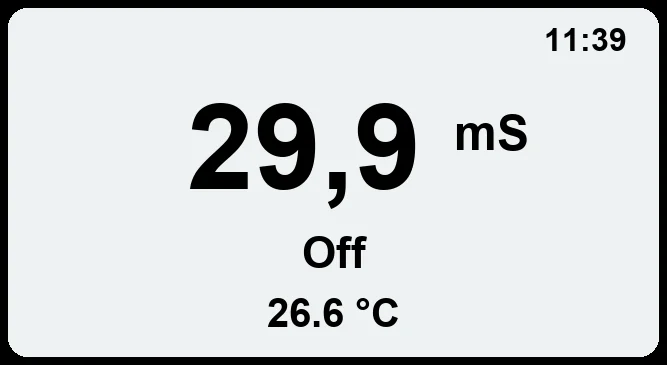

Display dello strumento JA CD: conducibilità in mS, stato dell’uscita e temperatura

JA conducibilità

Conducibilità in mS, stato dell’uscita, temperatura e ora.

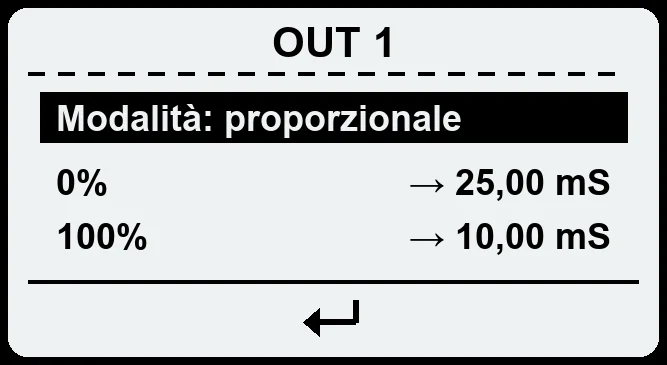

Impostazione dell’uscita proporzionale dello strumento JA CD tra 25 e 10 mS

Uscita proporzionale

OUT 1 in modalità proporzionale: 0% a 25,00 mS, 100% a 10,00 mS.

Scheda tecnica

Scheda tecnica degli strumenti

DIN DigitalJA
MontaggioGuida DIN, 6 moduliIncasso 96×96 mm
Uscite2 digitali ON/OFF o proporzionali, 1 uscita 0-4/20 mA2 digitali ON/OFF o proporzionali, 1 pompa proporzionale, 1 uscita 0-4/20 mA
Comunicazione–Modbus per rete PLC
ProtezioneIP40IP40 (IP54 a richiesta)
ScoccaABSABS
Alimentazione230 VAC; 12 / 24 VDC230 VAC; 12 / 24 VDC
Dotazione

Pompe e accessori

Pompa dosatrice multifunzione VMS MF

Pompa dosatrice

Portata e contropressione definite in fase d’ordine, parti idrauliche in PVDF, PP, PVC o inox; le battute sono programmabili dal display dello strumento. In dotazione valvola di iniezione pretarata e sonda di livello magnetica con pescante di fondo, che arresta la pompa a prodotto esaurito.

Pompe dosatrici →
Sensore di flusso sulla mandata della pompa

Sensore di flusso

Installato sulla mandata della pompa, verifica il passaggio del liquido: in caso di anomalia la pompa esegue il riadescamento automatico e recupera le iniezioni mancate; se l’anomalia persiste, viene segnalata anche a distanza. Con un’unità di acquisizione registra il consumo di prodotto e lo trasmette via Modbus.

Sensore di flusso →
Porta elettrodi a deflusso

Porta elettrodo e filtro

Porta elettrodo collegato in by-pass al circuito, con filtro da 5" a cartucce lavabili in PET da 60 µm o a filo avvolto da 100 µm (massimo 5 bar).

Porta elettrodi →
Elettrovalvola

Elettrovalvole

Collegate all’uscita a relè comandata da set point, intercettano l’ingresso o l’uscita dell’acqua in funzione del valore misurato.

Pompa dosatrice multifunzione KMS MF

Pompe esterne

Pompe aggiuntive per il dosaggio in ulteriori vasche o tubazioni, comandabili anche dall’uscita 0-4/20 mA.

Scelta dello strumento

Indicateci i parametri da misurare e le caratteristiche del quadro elettrico: proporremo strumento, sonde e pompe più idonei.

Contatti

Parliamo del vostro impianto

Chiamateci o scriveteci: vi risponde un tecnico, con una proposta su misura di strumenti, pompe, sonde e accessori.

Di cosa avete bisogno?
Inserire il nome.
Inserire un indirizzo email valido.
Inserire il testo del messaggio.

Descriveteci l’impianto: tipo, volume o portata dell’acqua, parametri da controllare.

Per proseguire è necessario accettare l’informativa sulla privacy.
