WDpHCl Cloro
Con pompe dosatrici e strumenti di misura del pH e del cloro libero integrati.
- Proporzionale al pH
- Proporzionale al cloro libero (cella amperometrica aperta)
- Proporzionale al cloro libero (cella amperometrica chiusa)
Pompe dosatrici per piscina
Serie WD
Pompe dosatrici elettromagnetiche a membrana per piscina: dosano simultaneamente il correttore del pH e il disinfettante (ipoclorito di sodio, bromo o perossido di idrogeno), con gli strumenti di misura integrati. È possibile assegnare la priorità alla regolazione del pH e regolare il disinfettante solo successivamente, a vantaggio della sua efficacia. La portata si regola elettronicamente in frequenza, agendo sul numero di iniezioni al minuto.
- pH e cloro libero, bromo, perossido o Redox
- Priorità alla regolazione del pH
- Modelli S per centralina a sale
- Telecontrollo via cloud o Modbus
10l/hPortata massima
7barPressione massima
2Set point distinti
6Modelli
6 modelli
Selezione del modello
La scelta del modello dipende dal disinfettante impiegato e dallo strumento di misura richiesto. I modelli S comandano una centralina a sale al posto della pompa dell’ipoclorito.
Componenti abbinabili
EpHSElettrodo pH

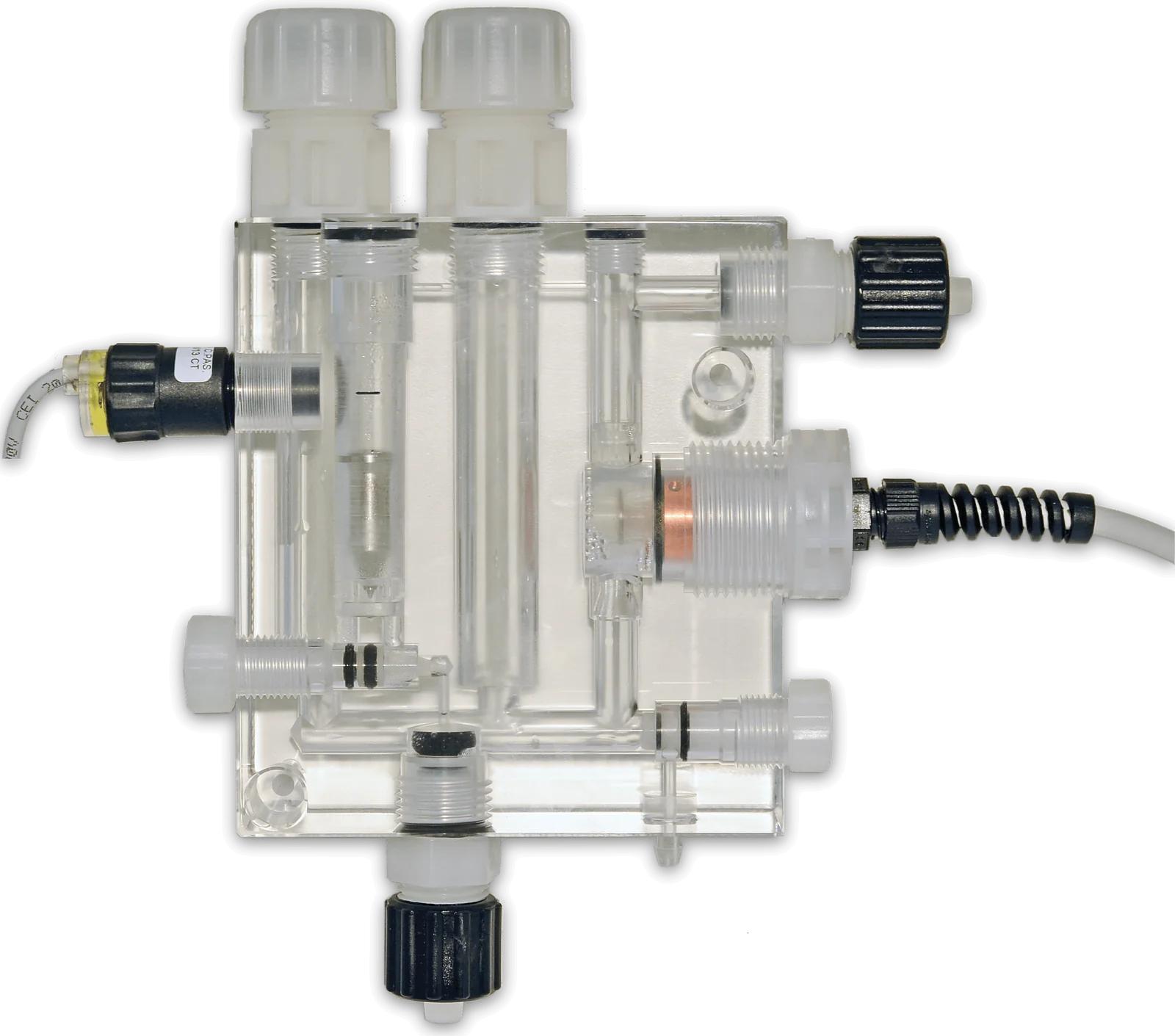

ECL6Cella amperometrica aperta per cloro libero

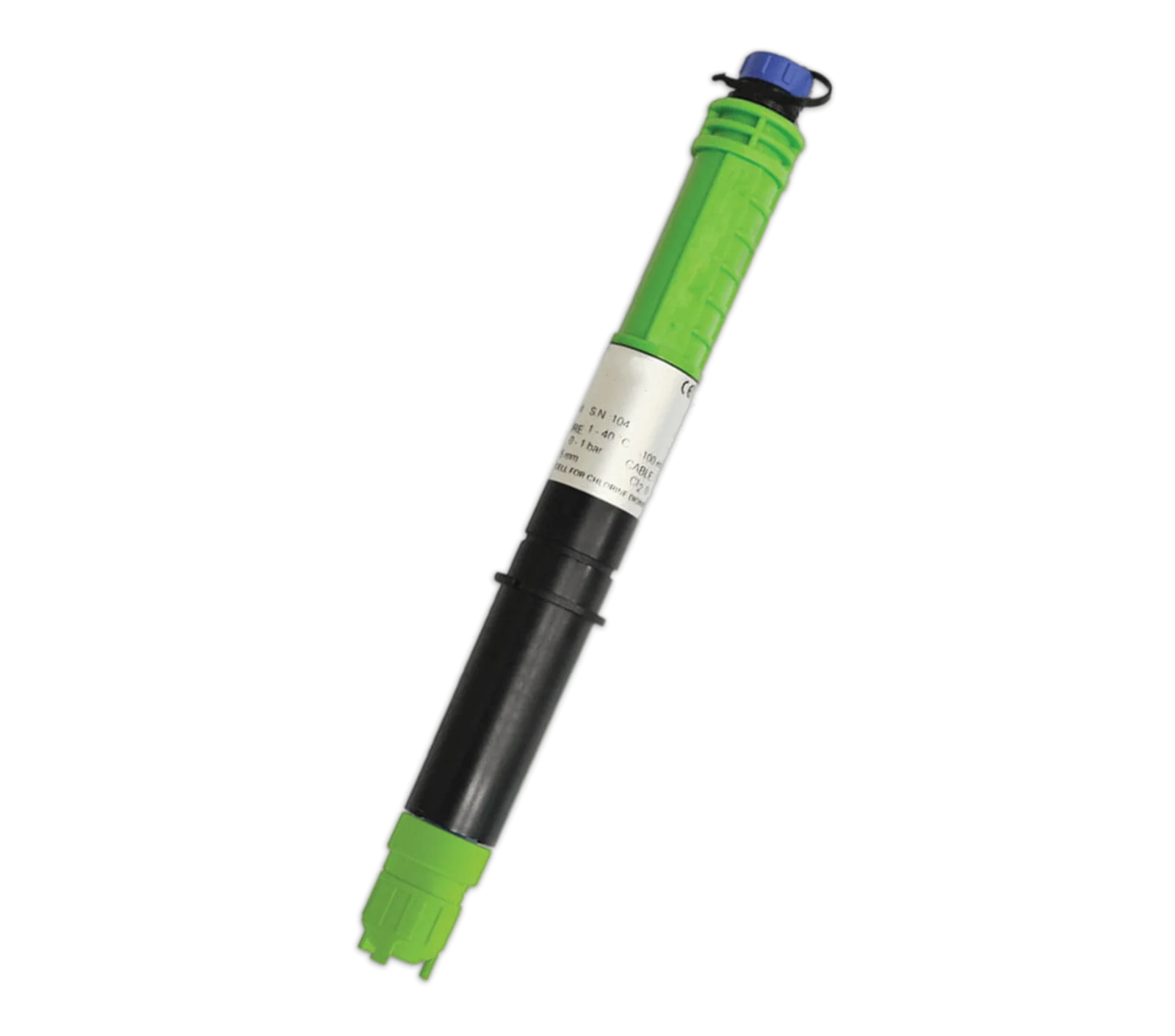

SCL 3S/20Cella amperometrica chiusa per cloro libero
WDpHCls
Con pompe dosatrici e strumenti di misura del pH e del cloro libero integrati e uscita per il controllo della centralina a sale.
- Proporzionale al pH
- Proporzionale al cloro libero (cella amperometrica aperta)
- Proporzionale al cloro libero (cella amperometrica chiusa)
Componenti abbinabili
EpHSElettrodo pH
ECL6Cella amperometrica aperta per cloro libero
SCL 3S/20Cella amperometrica chiusa per cloro libero
WDpHCl Perossido
Con pompe dosatrici e strumenti di misura del pH e del perossido di idrogeno (acqua ossigenata) integrati.
- Proporzionale al pH
- Proporzionale al perossido di idrogeno
Componenti abbinabili
EpHSElettrodo pH

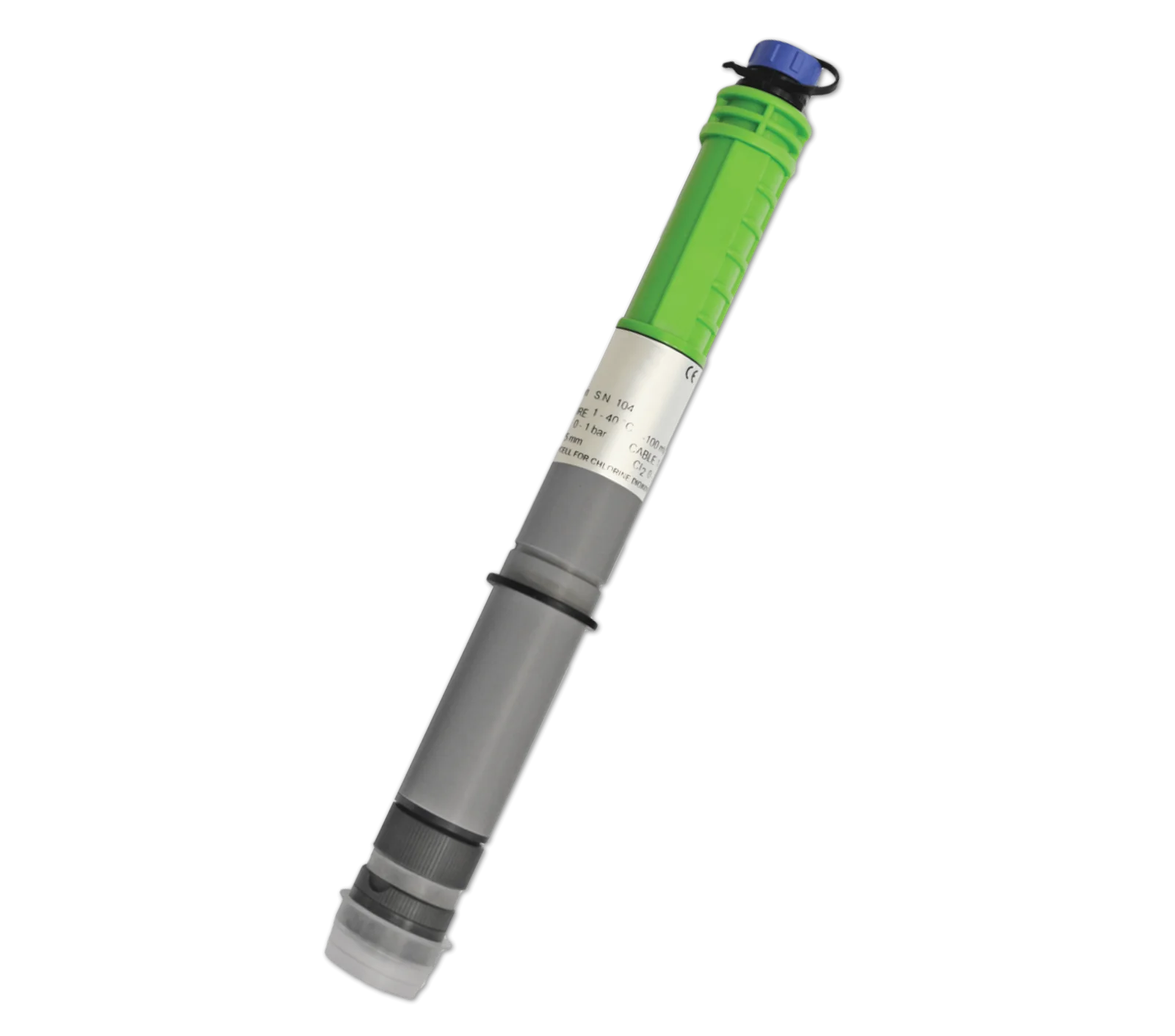

SCL 9/200Cella amperometrica chiusa per perossido di idrogeno libero
WDpHCl Bromo
Con pompe dosatrici e strumenti di misura del pH e del bromo integrati.
- Proporzionale al pH
- Proporzionale al bromo libero
Componenti abbinabili
EpHSElettrodo pH
SBRCella amperometrica chiusa per bromo libero

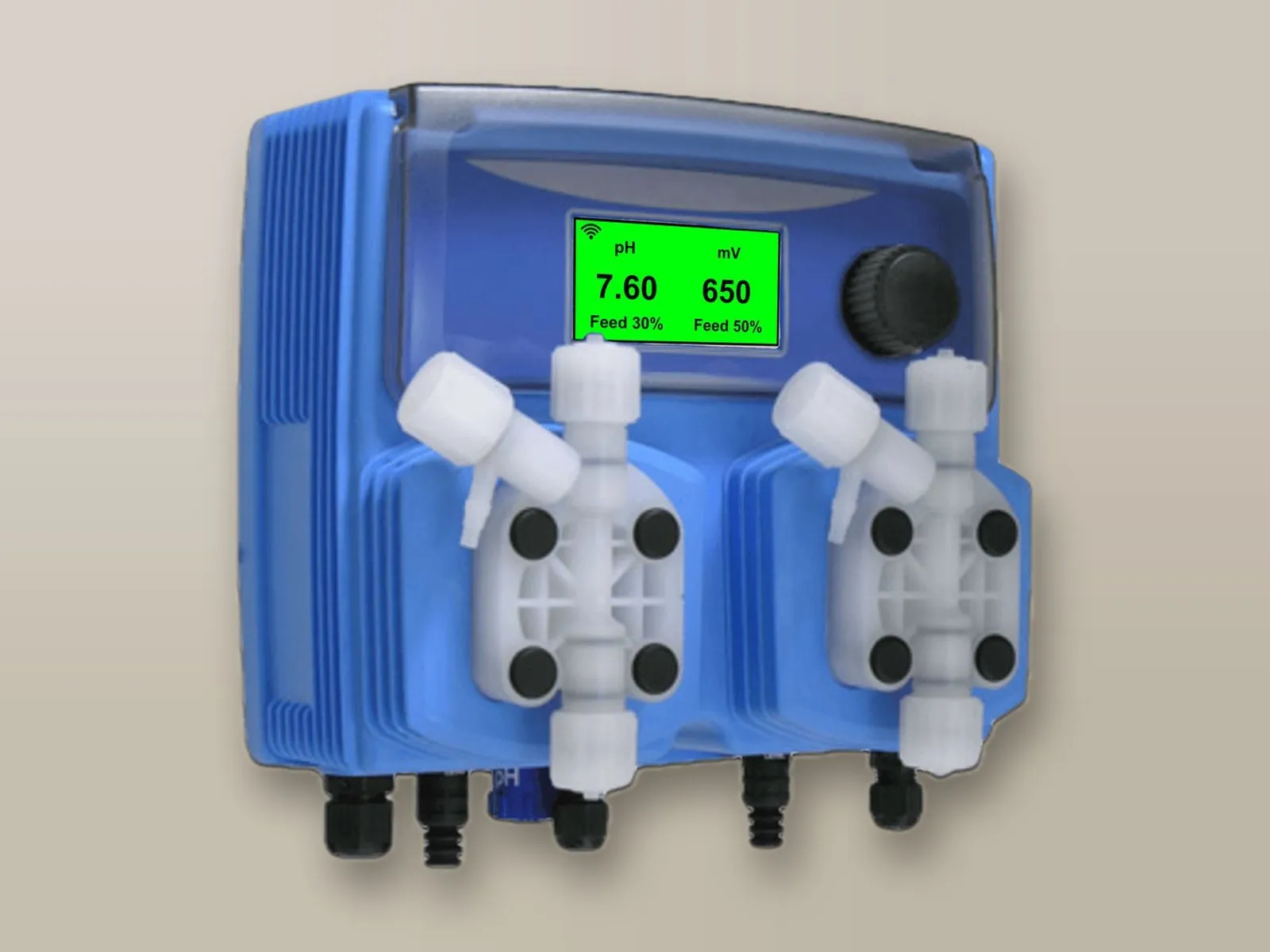

WDpHRh
Con pompe dosatrici e strumenti di misura del pH e del Redox (ORP) integrati.
- Proporzionale al pH
- Proporzionale al Redox
Componenti abbinabili
EpHSElettrodo pH
ERhSElettrodo Redox (ORP)
WDpHRhs
Con pompe dosatrici e strumenti di misura del pH e del Redox (ORP) integrati e uscita per il controllo della centralina a sale.
- Proporzionale al pH
- Proporzionale al Redox
Componenti abbinabili
EpHSElettrodo pH
ERhSElettrodo Redox (ORP)
Quadro sinottico
Confronto tra i modelli
| Funzione | pHCl | pHCls | pHCl Per. | pHCl Br. | pHRh | pHRhs |
|---|---|---|---|---|---|---|
| Modalità di dosaggio | ||||||
| Proporzionale al pH | ● | ● | ● | ● | ● | ● |
| Proporzionale al Redox | – | – | – | – | ● | ● |
| Proporzionale al cloro libero (cella amperometrica aperta) | ● | ● | – | – | – | – |
| Proporzionale al cloro libero (cella amperometrica chiusa) | ● | ● | – | – | – | – |
| Proporzionale al bromo libero | – | – | – | ● | – | – |
| Proporzionale al perossido di idrogeno | – | – | ● | – | – | – |
| Funzioni | ||||||
| Controllo di livello | – | ● | – | – | – | ● |
| Regolazione indipendente | ● | ● | ● | ● | ● | ● |
| Set point distinti | ● | ● | ● | ● | ● | ● |
| Priorità di dosaggio | ● | ● | ● | ● | ● | ● |
| Controllo di livello (due serbatoi) | ● | – | ● | ● | ● | – |
| Controllo centralina a sale | – | ● | – | – | – | ● |
Funzionamento
Modalità di dosaggio

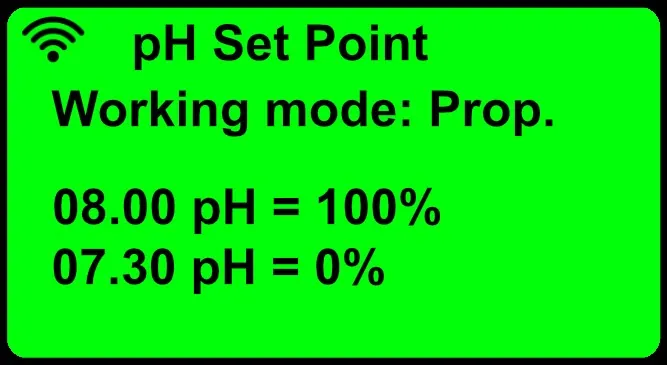

Proporzionale al pH
Si imposta il valore di pH desiderato (SET POINT): la pompa rileva il pH tramite un elettrodo pH e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: WDpHCl Cloro, WDpHCls, WDpHCl Perossido, WDpHCl Bromo, WDpHRh, WDpHRhs

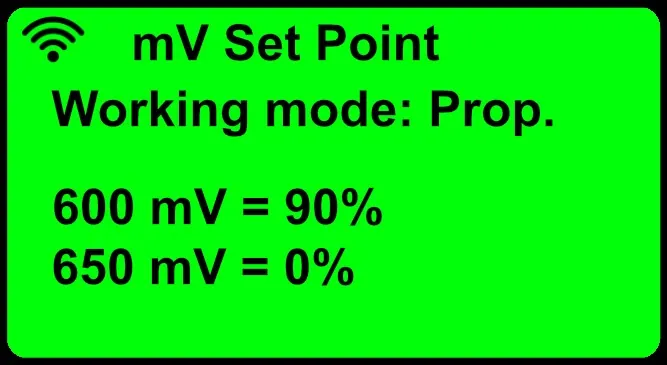

Proporzionale al Redox

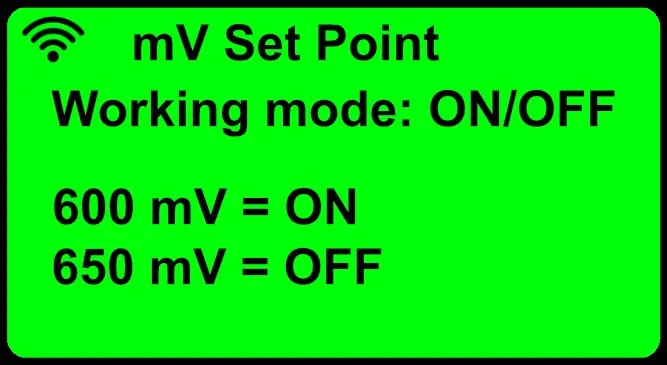

Si imposta il potenziale Redox (ORP) desiderato (SET POINT): la pompa lo rileva tramite un elettrodo Redox e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: WDpHRh, WDpHRhs

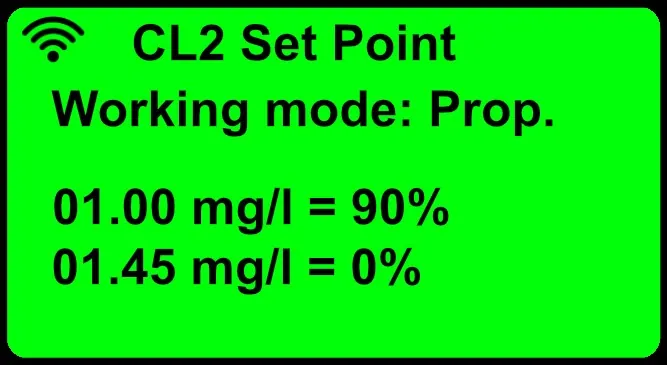

Proporzionale al cloro libero (cella amperometrica aperta)

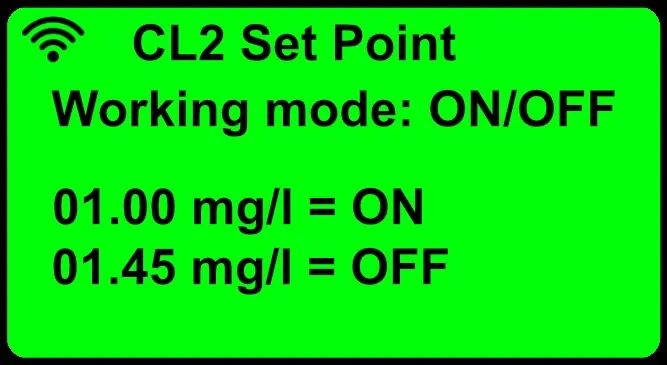

Si imposta la concentrazione di cloro libero desiderata in mg/l (SET POINT): la pompa la rileva tramite una cella amperometrica aperta e riduce progressivamente la frequenza di iniezione in prossimità del valore impostato, arrestandosi al raggiungimento del SET POINT.
Modelli: WDpHCl Cloro, WDpHCls
Proporzionale al cloro libero (cella amperometrica chiusa)
Si imposta la concentrazione di cloro libero desiderata in mg/l (SET POINT): la pompa la rileva tramite una cella amperometrica chiusa e dosa fino al raggiungimento del SET POINT.
Modelli: WDpHCl Cloro, WDpHCls

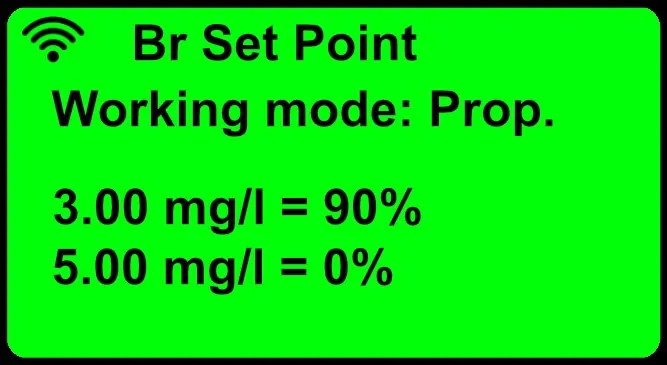

Proporzionale al bromo libero

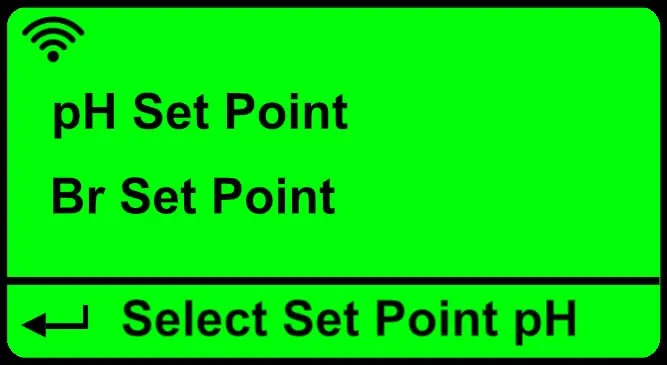

Si imposta la concentrazione di bromo libero desiderata in mg/l (SET POINT): la pompa la rileva tramite una cella amperometrica chiusa per bromo e dosa fino al raggiungimento del SET POINT.
Modelli: WDpHCl Bromo
Proporzionale al perossido di idrogeno

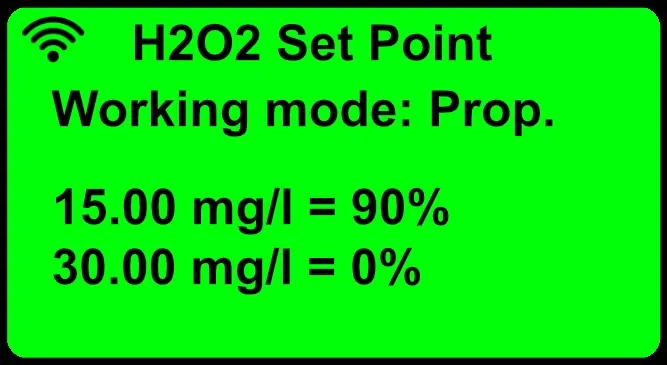

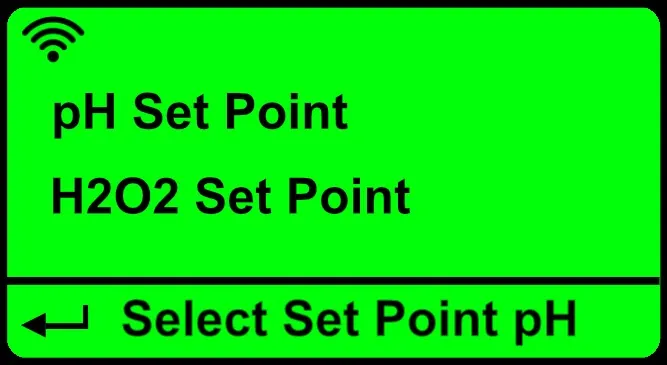

Si imposta la concentrazione desiderata di perossido di idrogeno libero (acqua ossigenata) in mg/l (SET POINT): la pompa la rileva tramite una cella amperometrica chiusa per perossido e dosa fino al raggiungimento del SET POINT.
Modelli: WDpHCl Perossido

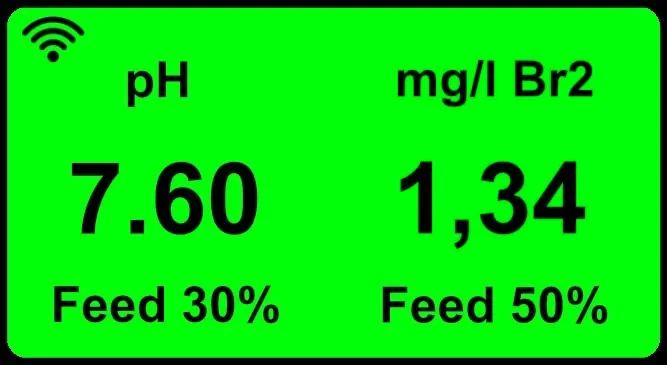

Display a colori
Segnalazione cromatica dello stato
Il colore del display cambia in base allo stato di funzionamento, in modo da rendere un allarme riconoscibile anche a distanza. Di seguito le schermate di impostazione e i display di tutti i modelli.

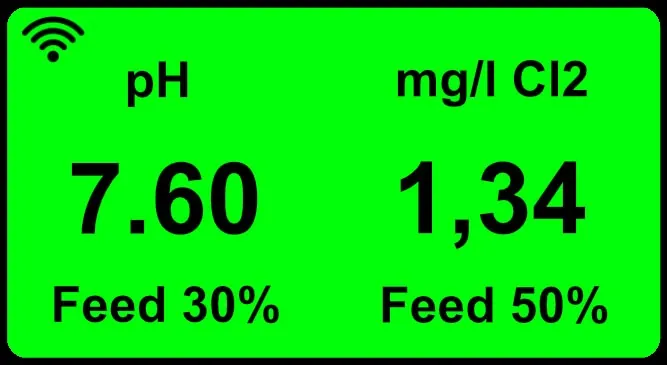

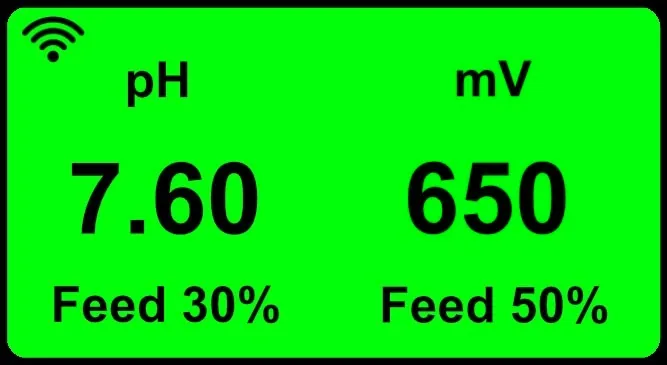

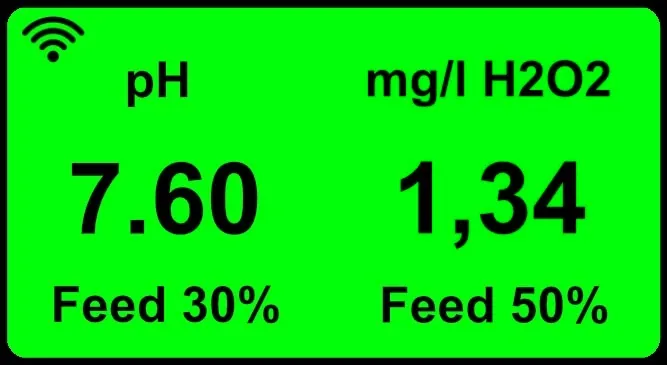

Verde
Funzionamento regolare secondo i parametri impostati, nessun allarme attivo.

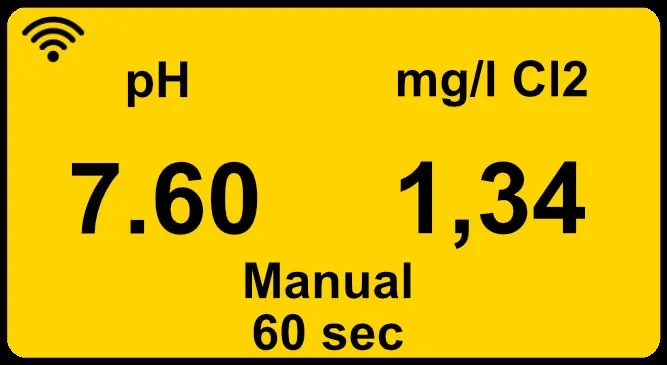

Giallo
Allarme non bloccante, ad esempio l'attesa di un segnale esterno.

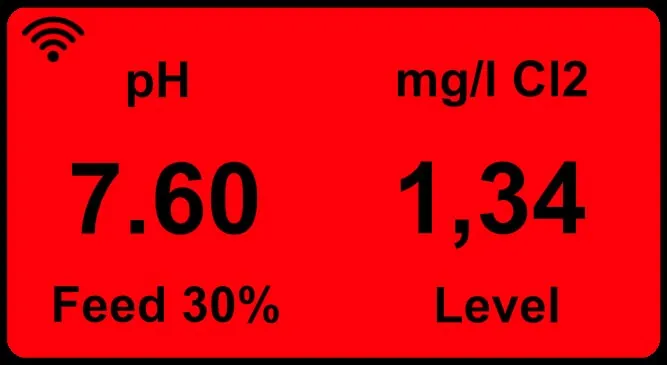

Rosso
Allarme bloccante, ad esempio l’esaurimento del prodotto nel serbatoio.

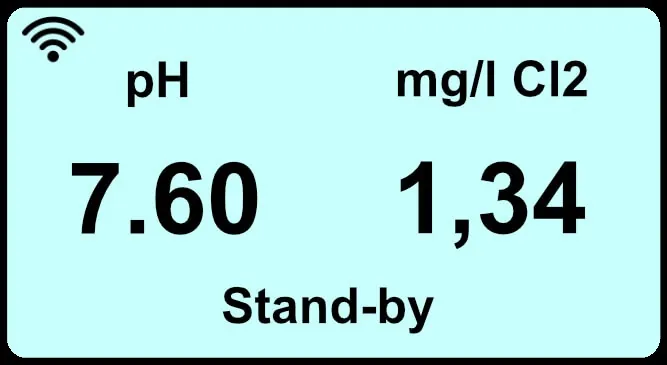

Bianco
Pompa arrestata da un segnale di controllo esterno (stand-by).

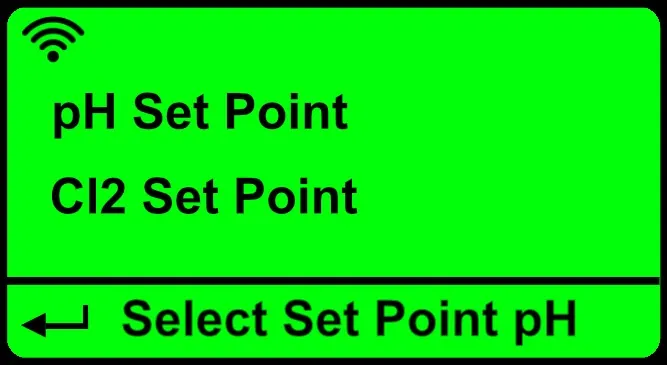

Impostazioni dal display
Telecontrollo
Telecontrollo e supervisione a distanza
Le pompe WD sono telecontrollabili in modo bidirezionale: dal portale cloud, tramite Wi-Fi, Ethernet o rete cellulare, si possono modificare le impostazioni, si può verificare il funzionamento e si possono ricevere gli allarmi, come l’esaurimento del prodotto; in alternativa le pompe sono integrabili in un PLC tramite Modbus RTU.
Wi-Fi Optional
Consente il collegamento al portale cloud Nimbus per la modifica delle impostazioni, la verifica del funzionamento e la ricezione degli allarmi, come l'esaurimento del prodotto.
Ethernet Optional
Consente il collegamento al portale cloud Nimbus via cavo di rete per la modifica delle impostazioni, la verifica del funzionamento e la ricezione degli allarmi.
Rete cellulare Optional
Consente il collegamento al portale cloud Nimbus tramite rete cellulare per la modifica delle impostazioni, la verifica del funzionamento e la ricezione degli allarmi.
Modbus RTU Optional
Integrazione nel vostro PLC: tutti i parametri della pompa sono gestibili dalla vostra interfaccia di controllo.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Dati tecnici
Prestazioni e configurazioni
Le prestazioni variano con la contropressione di lavoro (prevalenza) e con le caratteristiche del prodotto chimico.
Spurgo manuale
Idonea alla maggior parte dei prodotti chimici: configurazione standard per le applicazioni più comuni.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| WD 0706 | 7 | 6 |
| WD 0501 | 5 | 1 |
| WD 0310 | 3 | 10 |
Spurgo automatico
Necessaria con prodotti che sviluppano gas (ad es. perossidi), per prevenire il blocco della pompa.
| Codice | Pressione max (bar) | Portata max (l/h) |
|---|---|---|
| WAD 0307 | 3 | 7 |
Alimentazioni
- 230 VAC
Materiali del corpo pompa
PVDF
Indicato per la maggior parte degli acidi, per i perossidi e per l'ipoclorito di sodio (cloro).
PP
Indicato per l'idrossido di sodio (soda caustica).
Versioni speciali
Versioni speciali
Oltre alla configurazione standard sono disponibili versioni dedicate a impieghi particolari; le prestazioni di ciascuna sono nei dati tecnici. Le pagine per impiego confrontano le pompe adatte di tutte le serie.
WAD
Corpo pompa autospurgante per l’ipoclorito e per il perossido di idrogeno, che sviluppano gas: scarica il gas e previene il blocco della pompa.
Assistenza
Diagnostica e messaggi di errore
Oltre al dosaggio, le pompe WD svolgono il controllo dell’acqua: la maggior parte dei messaggi riguarda pertanto il processo (prodotto, flusso, sonda) e non un guasto della pompa.
Approfondimento: la pompa non si innesca e non dosa →Messaggi sul display
| Messaggio | Significato | Intervento |
|---|---|---|
| LOW TANK | Serbatoio del prodotto prossimo all’esaurimento. | Verificare e ripristinare il livello del prodotto nel serbatoio. |
| NO FLOW | Il contatto di flusso ha arrestato le pompe. | Verificare la presenza di flusso d’acqua nel porta sonde. |
| FEED LIMIT | Superato il tempo massimo di dosaggio senza il raggiungimento del set point. | Verificare la portata della pompa e l’effettivo afflusso del prodotto. |
| PROBE FAIL | Lettura della sonda invariata da un tempo eccessivo: probabile sonda danneggiata. | Verificare la sonda, pulirla o ricalibrarla; se il problema persiste, sostituirla. |
| WAIT pH | Il pH ha la priorità: il secondo dosaggio resta in attesa che il pH rientri nei valori corretti. | Condizione di normale funzionamento; per disattivarla, modificare l’opzione di priorità. |
| DELAY | Dosaggio sospeso: è in corso il conteggio del ritardo di ripartenza. | Condizione di normale funzionamento; se non necessario, ridurre il ritardo nei parametri. |
| POWER SUPPLY OUT OF RANGE | Tensione di alimentazione fuori dai limiti ammessi. | Verificare la tensione di rete. |
| FEED ON · FEED OFF · OK | Stato di normale funzionamento: pompa in dosaggio, pompa ferma, oppure valore al set point. | Nessun intervento richiesto. |
Display verde: funzionamento normale; giallo: attenzione (per esempio un ritardo attivo); rosso: allarme, con dettaglio consultabile in STATUS; bianco: stand-by. Sulle WD con cloro, in presenza del messaggio POWER SUPPLY OUT OF RANGE verificare anche il fusibile F2.
Allarmi di sicurezza
Attivare sempre l’allarme di tempo massimo di dosaggio (0 – 100 minuti) e quello di sonda bloccata (100 – 254 minuti), e impostare l’arresto del dosaggio in assenza di flusso: senza tali protezioni sussiste il rischio di un sovradosaggio pericoloso.
Calibrazione del cloro
Al primo avvio o con una sonda nuova eseguire la calibrazione completa (zero e secondo punto, con fotometro DPD); con cadenza mensile è sufficiente la calibrazione rapida sul secondo punto. Se lo strumento segnala un errore, ripetere la calibrazione.
Impostazioni di fabbrica
Il reset dello strumento ripristina tutti i valori di fabbrica, password compresa (0000): compare CHECKSUM ERROR; premere la manopola e ripetere calibrazioni e programmazione. In caso di smarrimento di una password personalizzata, contattare il nostro servizio tecnico per lo sblocco.
Qualora l’anomalia persista, contattateci. Prima di inviare la pompa in assistenza, svuotare il corpo pompa dal prodotto chimico e asciugarlo.
Riepilogo
Caratteristiche principali
Controllo di livello
La pompa è fornita di sonda di minimo livello per il serbatoio: all’esaurimento del prodotto segnala l'allarme sul display e attiva la relativa uscita.
Modelli: WDpHCls, WDpHRhs
Regolazione indipendente
La portata è regolabile in modo indipendente per ciascuna pompa (o tra pompa e centralina a sale), così da dosare le quantità corrette di correttore del pH e di disinfettante in base alle misure delle sonde.
Set point distinti
Un SET POINT dedicato al pH e uno dedicato al disinfettante (cloro libero, bromo, perossido di idrogeno o Redox).
Priorità di dosaggio
È possibile assegnare la priorità alla regolazione del pH e avviare solo successivamente la regolazione del disinfettante, a vantaggio della sua efficacia.
Controllo di livello (due serbatoi)
La pompa è fornita di sonde di minimo livello per i serbatoi: all’esaurimento di un prodotto segnala l'allarme sul display e attiva la relativa uscita.
Modelli: WDpHCl Cloro, WDpHCl Perossido, WDpHCl Bromo, WDpHRh
Controllo centralina a sale
In luogo della pompa dosatrice dell'ipoclorito di sodio è presente una presa schuko per il collegamento della centralina a sale che produce il cloro: lo strumento la mantiene attiva fino al raggiungimento del SET POINT impostato.
Modelli: WDpHCls, WDpHRhs
Consulenza tecnica
Indicateci le caratteristiche dell’applicazione: il nostro personale tecnico vi indicherà il modello, la configurazione e gli accessori più idonei.
