Strumenti per torri di raffreddamento di raffreddamento: LT4, WT4, WTC, MTOWER CD, MTOWER CD pH, MTOWER CD CL, MTOWER CD Rh, MTOWER CD pH CL, MTOWER CD pH Rh
STRUMENTI
PER TORRI DI RAFFREDDAMENTO

COSTRUZIONE

  • Scocca costruita in conformità agli standard di protezione IP65 e realizzata in ABS, così da garantire resistenza agli agenti chimici.
  • Setup facilitato con ENCODER a rotazione “EASY-NAV”.
  • Display LCD retroilluminato di ampie dimensioni.


CARATTERISTICHE

  • Visualizzazione istantanea dei valori delle sonde.
  • Visualizzazione e compensazione della temperatura.
  • Possibilità di comandare pompe dosatrici per il dosaggio di inibitore, biocida, pre-biocida, regolatore del pH ed Cloro.
  • Ingresso per Contatore Lancia Impulsi per acqua di ripristino e per acqua di scarico.
  • Ingresso per segnale Stand-by; contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno.
  • Ingresso per controllo di livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa.
  • Ingresso per sensore di flusso; verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate.
  • Ritardo di azionamento delle pompe dosatrici impostabile, per permettere la polarizzazione degli elettrodi.
  • Uscita per comandare elettrovalvole di carico e scarico acqua per la riduzione della conducibilità.
  • Allarmi impostabili per: raggiunto massimo oppure minimo dosaggio, raggiunta massima oppure minima conducibilità, raggiunto tempo massimo di dosaggio, malfunzionamento dell'elettrodo di rilevazione, mancanza di flusso di acqua nella cella di misurazione, mancanza di prodotto nel contenitore.
  • LOG di sistema con memorizzazione permanente degli eventi visualizzabile sul display.
  • Alimentazione elettrica 230 VAC, 115 VAC, 12 VAC, 12 VDC, alimentazione tramite energie rinnovabili ( fotovoltaica, idroelettrica oppure eolica ).



FUNZIONI

Nelle torri di raffreddamento ( o evaporative che dir si voglia ) è di fondamentale importanza utilizzare degli strumenti che garantiscano il corretto trattamento dell'acqua di ricircolo; per ottenere questo scopo, i nostri strumenti consentono di agire sui seguenti parametri: la misurazione e la regolazione di fondamentali parametri quali il pH, il potenziale Redox ( ORP ), il valore di Cloro Libero e la Conducibilità.

DOSAGGIO INIBITORE
E' un composto chimico che, aggiunto all’acqua, diminuisce il fattore di corrosione di un metallo. In una torre di raffreddamento previene il deterioramento delle tubature dell’acqua di ricircolo, mantenendo l’impianto efficiente.

DOSAGGIO BIOCIDA
E' una sostanza chimica in grado di uccidere micro-organismi in modo selettivo. All’interno dell’acqua di ricircolo previene e controlla lo sviluppo di pericolosi agenti patogeni come ad esempio il batterio gram-negativo aerobico della legionella di cui sono state identificate più di 50 specie, suddivise in 71 sierogruppi; quella più pericolosa, a cui sono stati collegati circa il 90% dei casi di legionellosi, è la L. pneumophila Legionella. Poiché i micro-organismi tendono ad adattarsi se vengono combattuti sempre con lo stesso agente chimico, i nostri strumenti possono essere programmati per il dosaggio alternato di due diverse sostanze ( Cloro & Bromo ) e per il dosaggio dei cosidetti attivatori.

REGOLAZIONE REDOX ( ORP )
Utilizzando un elettrodo di misurazione è possibile quantificare il potenziale REDOX ( ORP ) dell'acqua e, tramite pompe dosatrici dedicate, dosare un regolatore, al fine di raggiungere il potenziale REDOX ( ORP ) desiderato.

REGOLAZIONE CONDUCIBILITA'
Effettuando cicli di scarico acqua e carico acqua è possibile modificare la concentrazione delle sostanze chimiche e delle impurità presenti nell’acqua di ricircolo; tramite un'elettrodo di misura della Conducibilità è possibile mantenere efficiente il sistema di circolazione, comandando l'apertura e la chiusura di elettrovalvole di carico e scarico dell'acqua di ricircolo, per un tempo prefissato, oppure fintanto che viene raggiunta la conducibilità desiderata.

REGOLAZIONE pH
Utilizzando un elettrodo di misurazione è possibile quantificare il pH dell'acqua e, tramite pompe dosatrici dedicate, dosare uno o più regolatori ( acido / base ), al fine di raggiungere il pH desiderato.

REGOLAZIONE CLORO
Utilizzando una cella amperometrica di misurazione è possibile quantificare il Cloro Libero presente in acqua e, tramite pompe dosatrici dedicate, dosare Cloro, al fine di raggiungere il valore di Cloro Libero desiderato.

TELECONTROLLO

  • Gli strumenti sono telecontrollabili bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.
GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

MODELLI



Strumento LT4 per Torri di raffreddamento di raffreddamento
LT 4

DESCRIZIONE

  • Strumento di controllo per 4 uscite programmabili in molteplici modalità di funzionamento.
  • Ritardo di azionamento delle pompe dosatrici impostabile, per permettere la polarizzazione degli elettrodi.
  • L'utente potrà definire i SET POINT di attivazione e disattivazione delle uscite che permettono di attivare e disattivare le pompe per il dosaggio di inibitore, biocida, pre-biocida oppure le elettrovalvole collegate per effettuare un carico/scarico dell'acqua per ridurre la conduciblità.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico 1
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 1
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
USCITE MODALITA' DI FUNZIONAMENTO
85 ÷ 264VAC Durata del dosaggio dipendente dal numero di impulsi forniti da un Contatore Lancia Impulsi 4
Durata del dosaggio con timer orario e giornaliero
Durata del dosaggio con percentuale di attivazione












Strumento WT4 per Torri di raffreddamento di raffreddamento
WT 4

DESCRIZIONE

  • Strumento di controllo dotato di 2 pompe dosatrici integrate, programmabili in molteplici modalità di funzionamento, per il dosaggio di inibiotore, biocida oppure di pre-biocida.
  • Dispone di ulteriori 2 uscite per comandare altre due pompe dosatirici, oppure due elettrovalvole, oppure altro utilizzatore.
  • Ritardo di azionamento delle pompe dosatrici impostabile, per permettere la polarizzazione degli elettrodi.
  • L'utente potrà definire i SET POINT di attivazione e disattivazione delle uscite che permettono di attivare e disattivare le pompe dosatrici oppure le elettrovalvole collegate.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico 1
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 1
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 2
USCITE MODALITA' DI FUNZIONAMENTO
Pompa dosatrice integrata Durata del dosaggio dipendente dal numero di impulsi forniti da un Contatore Lancia Impulsi 2
Durata del dosaggio con timer orario e giornaliero
Durata del dosaggio con percentuale di attivazione
85 ÷ 264VAC Durata del dosaggio dipendente dal numero di impulsi forniti da un Contatore Lancia Impulsi 2
Durata del dosaggio con timer orario e giornaliero
Durata del dosaggio con percentuale di attivazione
Allarme Permette di segnalare, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 2
Mancato funzionamento delle pompe dosatrici integrate 2
Controllo di livello 2












Strumento WTC per Conducibilità nelle Torri di raffreddamento di raffreddamento

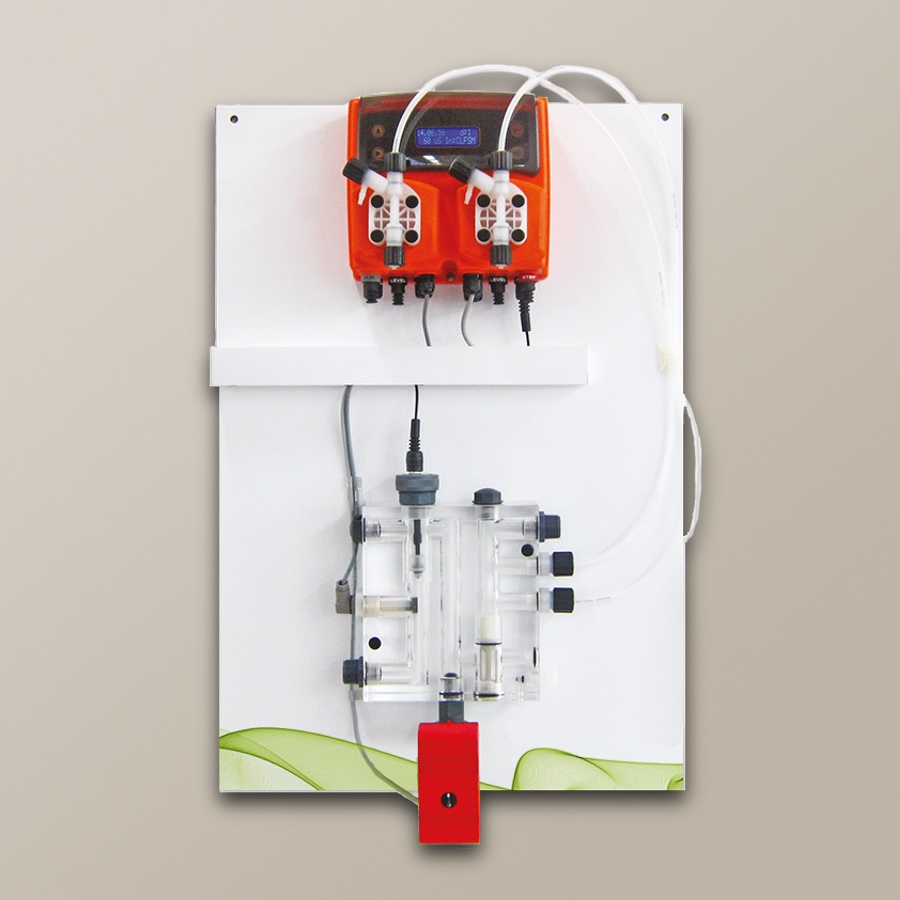

Sistema WTC per Conducibilità nelle Torri di raffreddamento di raffreddamento
WT C


CONDUCIBILITA'

DESCRIZIONE

  • Strumento di controllo per la misuarazione e la regolazione della conducibilità, con due pompe dosatrici integrate, programmabili in molteplici modalità di funzionamento, per il dosaggio di biocida, pre-biocida oppure di inibitore.
  • Dispone di 1 uscita temporizzata per comandare un'ulteriore pompa dosatrice esterna per il dosaggio di inibitore dipendente dal tempo di apertura dell'elettrovalvola di scarico acqua.
  • Dispone di 1 uscita per comandare un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato.
  • Lo strumento utilizza un elettrodo di misura della Conducibilità dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display la conducibilità.
  • L'utente potrà definire i SET POINT di attivazione e disattivazione delle uscite che permettono di attivare e disattivare le pompe dosatrici oppure le elettrovalvole collegate.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico 1
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 1
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 2
Elettrodo di misura Verifica la Conducibilità dell'acqua 1
USCITE MODALITA' DI FUNZIONAMENTO
Pompa dosatrice integrata Durata del dosaggio dipendente dal numero di impulsi forniti da un Contatore Lancia Impulsi 2
Durata del dosaggio con timer orario e giornaliero
Durata del dosaggio con percentuale di attivazione
Durata del dosaggio dipendente dal numero di impulsi forniti da un Contatore Lancia Impulsi, dalla concentrazione del prodotto dosato e dai CC immesso ad ogni battuta della pompa dosatrice
Dosaggio dell'inibitore dipendente dal tempo di scarico
Temporizzata Durata del dosaggio dipendente dal numero di impulsi forniti da un Contatore Lancia Impulsi 1
Durata del dosaggio con timer orario e giornaliero
Durata del dosaggio con percentuale di attivazione
Durata del dosaggio dell'inibitore dipendente dal tempo di apertura dell'elettrovalvola di scarico dell'acqua
Elettrovalvola Comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Allarme Segnala, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Raggiunta minima oppure massima Conducibilità 1
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 2
Mancato funzionamento delle pompe dosatrici integrate 2












Strumento MTOWER CD per conducibilità nelle Torri di raffreddamento di raffreddamento
Sistema MTOWER CD per Conducibilità nelle Torri di raffreddamento di raffreddamento
MTOWER CD


CONDUCIBILITA'

DESCRIZIONE

  • Strumento di controllo per torri di raffreddamento, con uscite programmabili in molteplici modalità di funzionamento, per il dosaggio di biocida, pre-biocida, di inibitore, di biodisperdente e per la regolazione della Conducibilità, tramite il controllo di elettrovalvole di scarico acqua e carico acqua di ripristino.
  • Lo strumento utilizza un elettrodo di misura della Conducibilità dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display la conducibilità.
  • Lo strumento utilizza una sonda di misura della Temperatura dell'acqua; permette di compensare le variazioni di temperatura durante la misurazione del pH e della conducibilità.
  • Lo strumento può essere telecontrollato bidirezionalmente da remoto.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico e di ripristino 2
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 5
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 5
Elettrodo Misura la Conducibilità dell'acqua 2
Misura la Temperatura dell'acqua
Manifold 1
USCITE MODALITA' DI FUNZIONAMENTO
85 ÷ 264VAC Per pompa dosatrice inibitore 1
85 ÷ 264VAC Per pompa dosatrice pre-biocida ( generalmente attivatori del biocida ) 2
85 ÷ 264VAC Per pompa dosatrice biocida 2
Durata della chiusura dell'elettrovalvola di scarico acqua dopo la fine del dosaggio del biocida
Ripetizione giornaliera del ciclo di dosaggio
Proporzionale Impulsiva Per pompa dosatrice proporzionale per biodisperdente 1
Proporzionale Impulsiva Per pompa dosatrice proporzionale per inibitore 1
Elettrovalvola ( 85 ÷ 264VAC ) Comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Elettrovalvola ( N.O. / N.C. ) Contatto libero da tensione N.O. / N.C., comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Allarme Contatto libero da tensione N.O. / N.C., segnala, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Raggiunta minima oppure massima Conducibilità 1
Raggiunto tempo limite di scarico 1
Contatore Lancia Impulsi dell'acqua di ripristino 1
Contatore Lancia Impulsi dell'acqua di scarico 1
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 5
COMUNICAZIONE
Porta di comunicazione RS485 1
Uscita in corrente 0-4/20 mA proporzionale al valore misurato ( optional ) 1
Modem GSM / GPRS ( optional ) 1
Porta Ethernet ( optional ) 1
Porta USB ( optional ) 1
Porta ModBus ( optional ) 5












Strumento MTOWER CD pH per conducibilità e pH nelle Torri di raffreddamento di raffreddamento

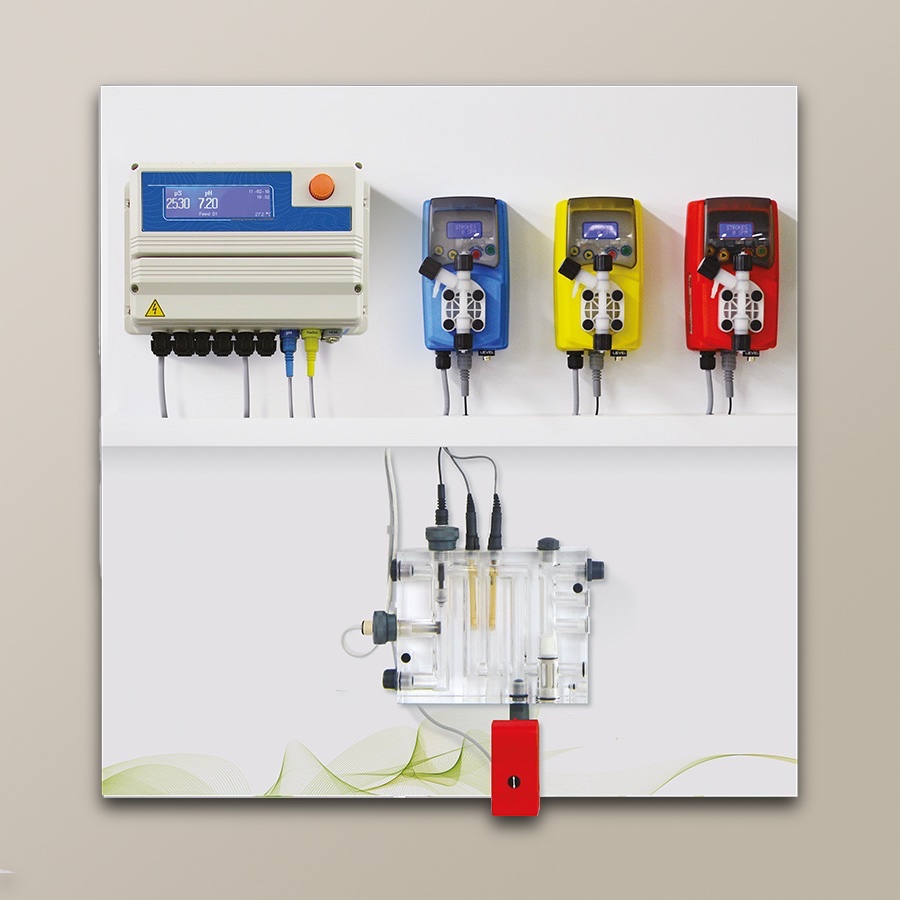

Sistema MTOWER CD pH per Conducibilità e pH nelle Torri di raffreddamento di raffreddamento
MTOWER CD pH


CONDUCIBILITA' pH

DESCRIZIONE

  • Strumento di controllo per torri di raffreddamento, con uscite programmabili in molteplici modalità di funzionamento, per il dosaggio di biocida, pre-biocida, di inibitore, ci regolatori del pH e per la regolazione della Conducibilità, tramite il controllo di elettrovalvole di scarico acqua e carico acqua di ripristino.
  • Lo strumento utilizza un elettrodo di misura della Conducibilità dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display la conducibilità.
  • Lo strumento utilizza un elettrodo di misura del pH dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display il pH misurato.
  • Lo strumento utilizza una sonda di misura della Temperatura dell'acqua; permette di compensare le variazioni di temperatura durante la misurazione della conducibilità.
  • Lo strumento può essere telecontrollato bidirezionalmente da remoto.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico e di ripristino 2
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 5
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 6
Elettrodo Misura la Conducibilità dell'acqua 3
Misura il pH dell'acqua
Misura la Temperatura dell'acqua
Manifold 1
USCITE MODALITA' DI FUNZIONAMENTO
SET POINT 85 ÷ 264VAC Per pompa dosatrice regolatore del pH 1
PWM PROPORZIONALE
Dovrà essere impostato il valore al di sotto del quale verrà attivata le pompa dosatrice ( Set Point ON ), quello raggiunto il quale verrà disattivata ( Set Point OFF ) e la percentuale di attivazione / disattivazione della pompa dosatrice.
Nei valori intermedi, la pompa dosatrice sarà accesa e spenta proporzionalmente; nei periodi di accensione emetterà un numero costante di battute
ON / OFF
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice; la pompa dosatrice sarà attiva fino al raggiungimento del Set Point OFF e si riattiverà quando verrà raggiunto il Set Point ON
SET POINT Impulsivo Per pompa dosatrice proporzionale per regolatore del pH 1
PROPORZIONALE
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice e le battute massime e minime che la stessa dovrà emettere.
Nei valori intermedi la pompa dosatrice opererà in maniera proporzionale, diminuendo la frequenza delle battute mano a mano che il valore della sostanza chimica rilevata si avvicinerà a quello impostato nel Set Point OFF, fino ad arrestarsi completamente al raggiungimento dello stesso.
Non appena il valore rilevato scenderà sotto il Set Point OFF, la pompa si riattiverà
85 ÷ 264VAC Per pompa dosatrice inibitore 1
85 ÷ 264VAC Per pompa dosatrice pre-biocida ( generalmente attivatori del biocida ) 2
85 ÷ 264VAC Per pompa dosatrice biocida 2
Durata della chiusura dell'elettrovalvola di scarico acqua dopo la fine del dosaggio del biocida
Ripetizione giornaliera del ciclo di dosaggio
Elettrovalvola ( N.O. / N.C. ) Contatto libero da tensione N.O. / N.C., comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Allarme Contatto libero da tensione N.O. / N.C., segnala, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Raggiunta minima oppure massima Conducibilità 1
Raggiunto minimo oppure massimo pH 1
Raggiunto tempo limite di scarico 1
Contatore Lancia Impulsi dell'acqua di ripristino 1
Contatore Lancia Impulsi dell'acqua di scarico 1
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 6
COMUNICAZIONE
Porta di comunicazione RS485 1
Uscita in corrente 0-4/20 mA proporzionale al valore misurato ( optional ) 1
Modem GSM / GPRS ( optional ) 1
Porta Ethernet ( optional ) 1
Porta USB ( optional ) 1
Porta ModBus ( optional ) 5












Strumento MTOWER CD Rh per conducibilità e Redox ( ORP ) nelle Torri di raffreddamento di raffreddamento
Sistema MTOWER CD Rh per Conducibilità e Redox ( ORP ) nelle Torri di raffreddamento di raffreddamento
MTOWER CD Rh


CONDUCIBILITA' REDOX ( ORP )

DESCRIZIONE

  • Strumento di controllo per torri di raffreddamento, con uscite programmabili in molteplici modalità di funzionamento, per il dosaggio di biocida, pre-biocida, di inibitore, di regolatore del potenziale REDOX ( ORP ) e per la regolazione della Conducibilità, tramite il controllo di elettrovalvole di scarico acqua e carico acqua di ripristino.
  • Lo strumento utilizza un elettrodo di misura della Conducibilità dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display la conducibilità.
  • Lo strumento utilizza un elettrodo di misura del potenziale REDOX ( ORP ) dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display il pH misurato.
  • Lo strumento utilizza una sonda di misura della Temperatura dell'acqua; permette di compensare le variazioni di temperatura durante la misurazione della conducibilità.
  • Lo strumento può essere telecontrollato bidirezionalmente da remoto.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico e di ripristino 2
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 5
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 6
Elettrodo Misura la Conducibilità dell'acqua 3
Misura il potenziale REDOX ( ORP ) dell'acqua
Misura la Temperatura dell'acqua
Manifold 1
USCITE MODALITA' DI FUNZIONAMENTO
SET POINT 85 ÷ 264VAC Per pompa dosatrice regolatore del potenziale REDOX ( ORP ) 1
PWM PROPORZIONALE
Dovrà essere impostato il valore al di sotto del quale verrà attivata le pompa dosatrice ( Set Point ON ), quello raggiunto il quale verrà disattivata ( Set Point OFF ) e la percentuale di attivazione / disattivazione della pompa dosatrice.
Nei valori intermedi, la pompa dosatrice sarà accesa e spenta proporzionalmente; nei periodi di accensione emetterà un numero costante di battute
ON / OFF
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice; la pompa dosatrice sarà attiva fino al raggiungimento del Set Point OFF e si riattiverà quando verrà raggiunto il Set Point ON
SET POINT Impulsivo Per pompa dosatrice proporzionale per regolatore del potenziale REDOX ( ORP ) 1
PROPORZIONALE
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice e le battute massime e minime che la stessa dovrà emettere.
Nei valori intermedi la pompa dosatrice opererà in maniera proporzionale, diminuendo la frequenza delle battute mano a mano che il valore della sostanza chimica rilevata si avvicinerà a quello impostato nel Set Point OFF, fino ad arrestarsi completamente al raggiungimento dello stesso.
Non appena il valore rilevato scenderà sotto il Set Point OFF, la pompa si riattiverà
85 ÷ 264VAC Per pompa dosatrice inibitore 1
85 ÷ 264VAC Per pompa dosatrice pre-biocida ( generalmente attivatori del biocida ) 2
85 ÷ 264VAC Per pompa dosatrice biocida 2
Durata della chiusura dell'elettrovalvola di scarico acqua dopo la fine del dosaggio del biocida
Ripetizione giornaliera del ciclo di dosaggio
Elettrovalvola ( N.O. / N.C. ) Contatto libero da tensione N.O. / N.C., comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Allarme Contatto libero da tensione N.O. / N.C., segnala, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Raggiunta minima oppure massima Conducibilità 1
Raggiunto minimo oppure massimo potenziale REDOX ( ORP ) 1
Raggiunto tempo limite di scarico 1
Contatore Lancia Impulsi dell'acqua di ripristino 1
Contatore Lancia Impulsi dell'acqua di scarico 1
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 6
COMUNICAZIONE
Porta di comunicazione RS485 1
Uscita in corrente 0-4/20 mA proporzionale al valore misurato ( optional ) 1
Modem GSM / GPRS ( optional ) 1
Porta Ethernet ( optional ) 1
Porta USB ( optional ) 1
Porta ModBus ( optional ) 5












Strumento MTOWER CD CL per conducibilità e Cloro nelle Torri di raffreddamento di raffreddamento
Sistema MTOWER CD CL per Conducibilità e Cloro nelle Torri di raffreddamento di raffreddamento
MTOWER CD CL


CONDUCIBILITA' CLORO

DESCRIZIONE

  • Strumento di controllo per torri di raffreddamento, con uscite programmabili in molteplici modalità di funzionamento, per il dosaggio di biocida, pre-biocida, di inibitore, di Cloro e per la regolazione della Conducibilità, tramite il controllo di elettrovalvole di scarico acqua e carico acqua di ripristino.
  • Lo strumento utilizza un elettrodo di misura della Conducibilità dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display la conducibilità.
  • Lo strumento utilizza una cella amperometrica di misura del valore di Cloro Libero presente in acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display il pH misurato.
  • Lo strumento utilizza una sonda di misura della Temperatura dell'acqua; permette di compensare le variazioni di temperatura durante la misurazione della conducibilità.
  • Lo strumento può essere telecontrollato bidirezionalmente da remoto.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico e di ripristino 2
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 5
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 6
Elettrodo Misura la Conducibilità dell'acqua 3
Misura il Cloro Libero dell'acqua tramite cella amperometrica
Misura la Temperatura dell'acqua
Manifold 1
USCITE MODALITA' DI FUNZIONAMENTO
SET POINT 85 ÷ 264VAC Per pompa dosatrice per Cloro 1
PWM PROPORZIONALE
Dovrà essere impostato il valore al di sotto del quale verrà attivata le pompa dosatrice ( Set Point ON ), quello raggiunto il quale verrà disattivata ( Set Point OFF ) e la percentuale di attivazione / disattivazione della pompa dosatrice.
Nei valori intermedi, la pompa dosatrice sarà accesa e spenta proporzionalmente; nei periodi di accensione emetterà un numero costante di battute
ON / OFF
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice; la pompa dosatrice sarà attiva fino al raggiungimento del Set Point OFF e si riattiverà quando verrà raggiunto il Set Point ON
SET POINT Impulsivo Per pompa dosatrice proporzionale per Cloro 1
PROPORZIONALE
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice e le battute massime e minime che la stessa dovrà emettere.
Nei valori intermedi la pompa dosatrice opererà in maniera proporzionale, diminuendo la frequenza delle battute mano a mano che il valore della sostanza chimica rilevata si avvicinerà a quello impostato nel Set Point OFF, fino ad arrestarsi completamente al raggiungimento dello stesso.
Non appena il valore rilevato scenderà sotto il Set Point OFF, la pompa si riattiverà
85 ÷ 264VAC Per pompa dosatrice inibitore 1
85 ÷ 264VAC Per pompa dosatrice pre-biocida ( generalmente attivatori del biocida ) 2
85 ÷ 264VAC Per pompa dosatrice biocida 2
Durata della chiusura dell'elettrovalvola di scarico acqua dopo la fine del dosaggio del biocida
Ripetizione giornaliera del ciclo di dosaggio
Elettrovalvola ( N.O. / N.C. ) Contatto libero da tensione N.O. / N.C., comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Allarme Contatto libero da tensione N.O. / N.C., segnala, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Raggiunta minima oppure massima Conducibilità 1
Raggiunto minimo oppure massimo Cloro Libero 1
Raggiunto tempo limite di scarico 1
Contatore Lancia Impulsi dell'acqua di ripristino 1
Contatore Lancia Impulsi dell'acqua di scarico 1
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 6
COMUNICAZIONE
Porta di comunicazione RS485 1
Uscita in corrente 0-4/20 mA proporzionale al valore misurato ( optional ) 1
Modem GSM / GPRS ( optional ) 1
Porta Ethernet ( optional ) 1
Porta USB ( optional ) 1
Porta ModBus ( optional ) 5












Strumento MTOWER CD pH Rh per conducibilità pH e Redox ( ORP ) nelle Torri di raffreddamento di raffreddamento
Sistema MTOWER CD pH Rh per Conducibilità pH e Redox ( ORP ) nelle Torri di raffreddamento di raffreddamento
MTOWER CD pH Rh


CONDUCIBILITA' pH REDOX ( ORP )

DESCRIZIONE

  • Strumento di controllo per torri di raffreddamento, con uscite programmabili in molteplici modalità di funzionamento, per il dosaggio di biocida, pre-biocida, di inibitore, di regolatore del pH, di regolatore del potenziale REDOX ( ORP ) e per la regolazione della Conducibilità, tramite il controllo di elettrovalvole di scarico acqua e carico acqua di ripristino.
  • Lo strumento utilizza un elettrodo di misura della Conducibilità dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display la conducibilità.
  • Lo strumento utilizza un elettrodo di misura del pH dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display il pH misurato.
  • Lo strumento utilizza un elettrodo di misura del potenziale REDOX ( ORP ) dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display il pH misurato.
  • Lo strumento utilizza una sonda di misura della Temperatura dell'acqua; permette di compensare le variazioni di temperatura durante la misurazione della conducibilità.
  • Lo strumento può essere telecontrollato bidirezionalmente da remoto.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico e di ripristino 2
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 4
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 6
Elettrodo Misura la Conducibilità dell'acqua 4
Misura la pH dell'acqua
Misura il potenziale REDOX ( ORP ) dell'acqua
Misura la Temperatura dell'acqua
Manifold 1
USCITE MODALITA' DI FUNZIONAMENTO
SET POINT 85 ÷ 264VAC Per pompa dosatrice regolatore del pH 1
PWM PROPORZIONALE
Dovrà essere impostato il valore al di sotto del quale verrà attivata le pompa dosatrice ( Set Point ON ), quello raggiunto il quale verrà disattivata ( Set Point OFF ) e la percentuale di attivazione / disattivazione della pompa dosatrice.
Nei valori intermedi, la pompa dosatrice sarà accesa e spenta proporzionalmente; nei periodi di accensione emetterà un numero costante di battute
ON / OFF
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice; la pompa dosatrice sarà attiva fino al raggiungimento del Set Point OFF e si riattiverà quando verrà raggiunto il Set Point ON
SET POINT 85 ÷ 264VAC Per pompa dosatrice regolatore del potenziale REDOX ( ORP ).
Viene utilizzato come biocidia.
1
PWM PROPORZIONALE
Dovrà essere impostato il valore al di sotto del quale verrà attivata le pompa dosatrice ( Set Point ON ), quello raggiunto il quale verrà disattivata ( Set Point OFF ) e la percentuale di attivazione / disattivazione della pompa dosatrice.
Nei valori intermedi, la pompa dosatrice sarà accesa e spenta proporzionalmente; nei periodi di accensione emetterà un numero costante di battute
ON / OFF
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice; la pompa dosatrice sarà attiva fino al raggiungimento del Set Point OFF e si riattiverà quando verrà raggiunto il Set Point ON
SET POINT Impulsivo Per pompa dosatrice proporzionale per regolatore del pH 1
PROPORZIONALE
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice e le battute massime e minime che la stessa dovrà emettere.
Nei valori intermedi la pompa dosatrice opererà in maniera proporzionale, diminuendo la frequenza delle battute mano a mano che il valore della sostanza chimica rilevata si avvicinerà a quello impostato nel Set Point OFF, fino ad arrestarsi completamente al raggiungimento dello stesso.
Non appena il valore rilevato scenderà sotto il Set Point OFF, la pompa si riattiverà
SET POINT Impulsivo Per pompa dosatrice proporzionale per regolatore del potenziale REDOX ( ORP ) 1
PROPORZIONALE
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice e le battute massime e minime che la stessa dovrà emettere.
Nei valori intermedi la pompa dosatrice opererà in maniera proporzionale, diminuendo la frequenza delle battute mano a mano che il valore della sostanza chimica rilevata si avvicinerà a quello impostato nel Set Point OFF, fino ad arrestarsi completamente al raggiungimento dello stesso.
Non appena il valore rilevato scenderà sotto il Set Point OFF, la pompa si riattiverà
85 ÷ 264VAC Per pompa dosatrice inibitore 1
85 ÷ 264VAC Per pompa dosatrice pre-biocida ( generalmente attivatori del biocida ) 2
85 ÷ 264VAC Per pompa dosatrice biocida 1
Durata della chiusura dell'elettrovalvola di scarico acqua dopo la fine del dosaggio del biocida
Ripetizione giornaliera del ciclo di dosaggio
Elettrovalvola ( N.O. / N.C. ) Contatto libero da tensione N.O. / N.C., comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Allarme Contatto libero da tensione N.O. / N.C., segnala, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Raggiunta minima oppure massima Conducibilità 1
Raggiunto minimo oppure massimo pH 1
Raggiunto minimo oppure massimo potenziale REDOX ( ORP ) 1
Raggiunto tempo limite di scarico 1
Contatore Lancia Impulsi dell'acqua di ripristino 1
Contatore Lancia Impulsi dell'acqua di scarico 1
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 6
COMUNICAZIONE
Porta di comunicazione RS485 1
Uscita in corrente 0-4/20 mA proporzionale al valore misurato ( optional ) 1
Modem GSM / GPRS ( optional ) 1
Porta Ethernet ( optional ) 1
Porta USB ( optional ) 1
Porta ModBus ( optional ) 5












Strumento MTOWER CD pH Cl per conducibilità pH e Cloro Libero nelle Torri di raffreddamento di raffreddamento
Sistema MTOWER CD pH Cl per conducibilità pH e Cloro Libero nelle Torri di raffreddamento di raffreddamento
MTOWER CD pH CL


CONDUCIBILITA' pH CLORO LIBERO

DESCRIZIONE

  • Strumento di controllo per torri di raffreddamento, con uscite programmabili in molteplici modalità di funzionamento, per il dosaggio di biocida, pre-biocida, di inibitore, di regolatore del pH, di Cloro e per la regolazione della Conducibilità, tramite il controllo di elettrovalvole di scarico acqua e carico acqua di ripristino.
  • Lo strumento utilizza un elettrodo di misura della Conducibilità dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display la conducibilità.
  • Lo strumento utilizza un elettrodo di misura del pH dell'acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display il pH misurato.
  • Lo strumento utilizza una cellla amperometrica di misura Cloro Libero presente in acqua, che invia un segnale elettrico allo strumento, che lo amplifica ed elabora e mostra sul display il pH misurato.
  • Lo strumento utilizza una sonda di misura della Temperatura dell'acqua; permette di compensare le variazioni di temperatura durante la misurazione della conducibilità.
  • Lo strumento può essere telecontrollato bidirezionalmente da remoto.


INGRESSI
Contatore Lancia Impulsi Per acqua di scarico e di ripristino 2
Segnale Stand-By Contatto libero da tensione N.O. / N.C. che consente di attivare e disattivare le pompe dosatrici tramite contatto esterno 4
Sensore di flusso Verifica il passaggio di acqua da analizzare all'interno della cella di misurazione; senza flusso lo strumento arresta le pompe dosatrici collegate 1
Controllo di livello Verifica il livello dei prodotti da dosare; una volta che la sonda di livello magnetica rileverà l'assenza di uno dei prodotti chimici nei contenitori di stoccaggio, arresterà il dosaggio della relativa pompa 6
Elettrodo Misura la Conducibilità dell'acqua 4
Misura la pH dell'acqua
Misura il Cloro Libero dell'acqua tramite cella amperometrica
Misura la Temperatura dell'acqua
Manifold 1
USCITE MODALITA' DI FUNZIONAMENTO
SET POINT 85 ÷ 264VAC Per pompa dosatrice regolatore del pH 1
PWM PROPORZIONALE
Dovrà essere impostato il valore al di sotto del quale verrà attivata le pompa dosatrice ( Set Point ON ), quello raggiunto il quale verrà disattivata ( Set Point OFF ) e la percentuale di attivazione / disattivazione della pompa dosatrice.
Nei valori intermedi, la pompa dosatrice sarà accesa e spenta proporzionalmente; nei periodi di accensione emetterà un numero costante di battute
ON / OFF
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice; la pompa dosatrice sarà attiva fino al raggiungimento del Set Point OFF e si riattiverà quando verrà raggiunto il Set Point ON
SET POINT 85 ÷ 264VAC Per pompa dosatrice Cloro.
Viene utilizzato come biocidia.
1
PWM PROPORZIONALE
Dovrà essere impostato il valore al di sotto del quale verrà attivata le pompa dosatrice ( Set Point ON ), quello raggiunto il quale verrà disattivata ( Set Point OFF ) e la percentuale di attivazione / disattivazione della pompa dosatrice.
Nei valori intermedi, la pompa dosatrice sarà accesa e spenta proporzionalmente; nei periodi di accensione emetterà un numero costante di battute
ON / OFF
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice; la pompa dosatrice sarà attiva fino al raggiungimento del Set Point OFF e si riattiverà quando verrà raggiunto il Set Point ON
SET POINT Impulsivo Per pompa dosatrice proporzionale per regolatore del pH 1
PROPORZIONALE
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice e le battute massime e minime che la stessa dovrà emettere.
Nei valori intermedi la pompa dosatrice opererà in maniera proporzionale, diminuendo la frequenza delle battute mano a mano che il valore della sostanza chimica rilevata si avvicinerà a quello impostato nel Set Point OFF, fino ad arrestarsi completamente al raggiungimento dello stesso.
Non appena il valore rilevato scenderà sotto il Set Point OFF, la pompa si riattiverà
SET POINT Impulsivo Per pompa dosatrice proporzionale per Cloro Libero 1
PROPORZIONALE
Dovranno essere impostati i valori di attivazione ( Set Point ON ) e disattivazione ( Set Point OFF ) della pompa dosatrice e le battute massime e minime che la stessa dovrà emettere.
Nei valori intermedi la pompa dosatrice opererà in maniera proporzionale, diminuendo la frequenza delle battute mano a mano che il valore della sostanza chimica rilevata si avvicinerà a quello impostato nel Set Point OFF, fino ad arrestarsi completamente al raggiungimento dello stesso.
Non appena il valore rilevato scenderà sotto il Set Point OFF, la pompa si riattiverà
85 ÷ 264VAC Per pompa dosatrice inibitore 1
85 ÷ 264VAC Per pompa dosatrice pre-biocida ( generalmente attivatori del biocida ) 2
85 ÷ 264VAC Per pompa dosatrice biocida 1
Durata della chiusura dell'elettrovalvola di scarico acqua dopo la fine del dosaggio del biocida
Ripetizione giornaliera del ciclo di dosaggio
Elettrovalvola ( N.O. / N.C. ) Contatto libero da tensione N.O. / N.C., comanda un'elettrovalvola di scarico dell'acqua per ridurre la conducibilità; durante la fase di scarico lo strumento continua a monitorare la conducibilità, in modo tale da chiudere l'elettrovalvola una volta raggiunta la conducibilità desiderata oppure dopo un tempo prefissato 1
Allarme Contatto libero da tensione N.O. / N.C., segnala, anche in remoto, l'attivazione di un allarme 1
ALLARMI
Raggiunta minima oppure massima Conducibilità 1
Raggiunto minimo oppure massimo pH 1
Raggiunto minimo oppure massimo Cloro Libero 1
Raggiunto tempo limite di scarico 1
Contatore Lancia Impulsi dell'acqua di ripristino 1
Contatore Lancia Impulsi dell'acqua di scarico 1
Mancanza di flusso di acqua nella cella di lettura 1
Mancanza di prodotto nel contenitore 6
COMUNICAZIONE
Porta di comunicazione RS485 1
Uscita in corrente 0-4/20 mA proporzionale al valore misurato ( optional ) 1
Modem GSM / GPRS ( optional ) 1
Porta Ethernet ( optional ) 1
Porta USB ( optional ) 1
Porta ModBus ( optional ) 5
