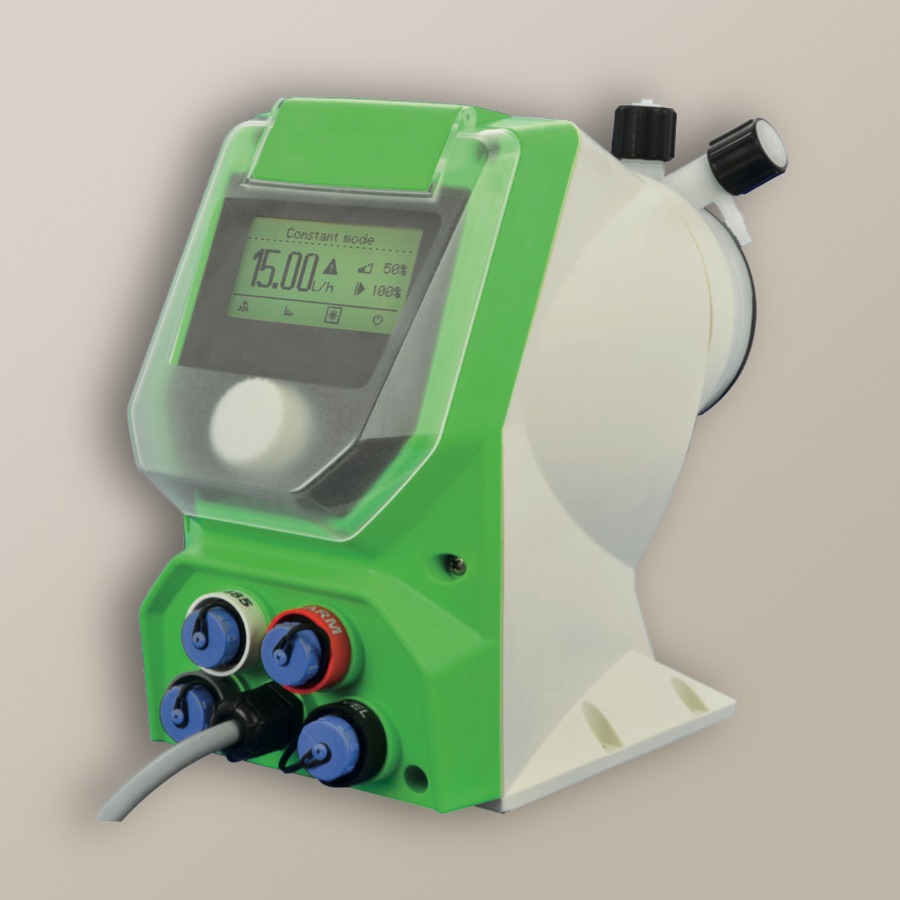

Pompe dosatrici a motore passo-passo stepper Prisma
PDS
lt/h 0 - 80
bar 5 - 20

DESCRIZIONE

  • Pompa dosatrice multifunzione a motore passo-passo ( stepper ) a diaframma pilotato da microprocessore, che assicura un dosaggio preciso ed omogeneo.
    La posizione e la velocità del diaframma sono controllati dal microprocessore per l’intero ciclo di mandata ed aspirazione.
    Le pompe PDS garantiscono il più preciso processo di dosaggio grazie ad un incredibile rapporto di Turndown di 1:4.800, per una distribuzione estremamente accurata ed omogenea del prodotto da dosare in base alle esigenze di applicazione.
    Le pompe dosatrici presa utilizzano una manopola di controllo che permette di navigare agilmente tra i menù di configurazione oltre ad un ampio display per controllare e regolare i parametri di lavoro.
    Cambiando colore, il display retroilluminato della pompa è in grado anche di segnalare differenti stati di lavoro: pompa in funzione (verde); stand-by (bianco); avviso (giallo); allarme (rosso); la comparsa di un allarme attiverà la corrispondente uscita ( contatto pulito ).
    La modalità di lavoro "slow mode" rende possibile la riduzione della velocità di aspirazione fino al 25%, in modo tale da rendere più preciso e semplice il dosaggio di sostanze molto viscose.



SCHEDA TECNICA



TIPO DI DOSAGGIO
CONSTANT La pompa dosa con frequenza costante in relazione ai valore di LPH ( lt/h ) impostati durante la fase di programmazione
PPM Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore di PPM impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione
PERCENTAGE Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore PERCENTAGE (%) impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione
MLQ Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore MLQ (millilitri per quintale) impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione
BATCH L’impulso fornito da un contatto esterno avvia il dosaggio della quantità di prodotto impostato durante la fase di programmazione..
VOLT La tensione fornita alla pompa ( tramite il segnale in ingresso ) determina il dosaggio proporzionale in funzione dei due valori minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione ( 0÷10 VDC )
mA La corrente fornita alla pompa ( tramite il segnale in ingresso ) determina il dosaggio proporzionale in funzione dei due valori minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione ( 0-4/20 mA )
PULSE La pompa dosa proporzionalmente al numero di impulsi ricevuti da uno strumento di controllo
PAUSE-WORK Viene definita la durata del ciclo di lavoro, quella del ciclo di pausa ed il tempo che deve intercorrere tra un ciclo di lavoro e l'altro. Durante la fase di lavoro la pompa dosa la quantità di prodotto impostata
WEEKLY E' possibile definire fino a 24 programmi di funzionamento, nei quali indicare l'ora di avvio del dosaggio, la durata, la quantità di prodotto da dosare ed i giorni di funzionamento


CARATTERISTICHE
Regolazione passo-passo del dosaggio, con rapporto di turndown di 1:4.800
Display digitale multicolore per segnalazione stato di funzionamento
Dosaggio con diaframma pilotato da microprocessore
Riduzione della velocità di aspirazione al 75%-50%-25% di quella normale
CONTROLLO
DI LIVELLO
Se la pompa dosatrice, tramite la sonda di livello fornita di serie, rileva l'esaurimento del prodotto da dosare, entra automaticamente in modalità stand-by e, tramite l'uscita allarme, segnala l'anomalia
STAND-BY E' possibile attivare / disattivare la pompa da remoto utilizzando il contatto Stand-By, un contatto libero da tensione ( N.O. / N.C. )


COSTRUZIONE
CORPO PP + GF
MOTORE Passo-Passo monofase
GRADO PROTEZIONE IP65
CORPO POMPA
Per dosaggio di sostanze acide
Per dosaggio di sostanze alcaline
Realizzato in PVDF / PP / PMMA / INOX AISI 316 L
PARTI IDRAULICHE PVDF PP
DIAFRAMMA PTFE


INGRESSI
LIVELLO Controllo di livello del prodotto da dosare
STAND-BY Contatto libero da tensione ( N.O. / N.C. ), consente di attivare / arrestare la pompa da remoto
INPUT Segnale analogico in corrente 0/4-20 mA
Segnale analogico in tensione 0-10 V
Segnale digitale di un contatore lancia impulsi
Segnale digitale proveniente da strumento di controllo, PLC od altra fonte
MODBUS L'interfaccia di telecontrollo su standard modbus rende possibile avere completo accesso da remoto alla pompa, sia in lettura che in scrittura.


USCITE
ALLARME Contatto libero da tensione ( N.O. / N.C. ), consente di segnalare l'insorgenza di un allarme


ALLARMI
LIVELLO Segnala l'esaurimento del prodotto chimico nel contenitore


ALIMENTAZIONE
230 VAC monofase


DOTAZIONE
Valvola di iniezione Sonda di livello Valvola di fondo con filtro Tubo di mandata, aspirazione e scarico


  OPTIONAL
CONTATORE
LANCIA IMPULSI
contatore lancia impulsi

MISCELATORE
STATICO
miscelatore statico

CONTENITORE

contenitore stoccaggio prodotti chimici

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico


LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate








PRESTAZIONI

PRESSIONE MAX ( bar )
PORTATA ( l/h )
TURNDOWN
20
5
1:4800
PRESSIONE MAX ( bar )
PORTATA ( l/h )
TURNDOWN
10
13
1:4800
PRESSIONE MAX ( bar )
PORTATA ( l/h )
TURNDOWN
5
30
1:4800
PRESSIONE MAX ( bar )
PORTATA ( l/h )
TURNDOWN
2
80
1:4800
