SPW-pHCFSA
STERILIZZATORE A SALE,
CLORO LIBERO, pH & FLOCCULANTE

  • Permette di pilotare uno sterilizzatore a sale per la produzione di cloro, di misurare il Cloro Libero ed il pH presenti in acqua e di dosare il flocculante, una sostanza che aumenta la qualità dell’acqua, in quanto consente al filtro di trattenere un numero maggiore di particelle.
    Sarà possibile definire il valore del Cloro Libero che dovrà essere presente in acqua, ad esempio 1.5 mg/l ed il sistema attiverà lo sterilizzatore a sale, che produrrà cloro fino al raggiungimento del SET POINT desiderato.
    Allo stesso modo sarà possibile definire il pH desiderato, generalmente 7,5 ed il sistema, in base al pH misurato, immetterà in acqua una quantità di regolatore del pH proporzionale al valori misurato, fino al raggiungimento del SET POINT desiderato.
    Sarà possibile definire, infine, quanti g/h di flocculante dovranno essere dosati.

FUNZIONAMENTO

  • Sterilizzatore a sale Lo strumento di controllo è dotato di una presa schuko al quale sarà possibile collegare uno sterilizzatore a sale la cui produzione di cloro verrà regolata in base al valore di cloro libero misurato.
    Per la misurazione del Cloro Libero presente in acqua, il sistema utilizza un Cella Amperometrica aperta, con indicazione a schermo dei mg/l misurati ( scala di misura 0 - 10 mg/l ), mentre per quella del pH viene utilizzato un elettrodo pH, con scala di lettura 0-14 pH.
    Il sistema consente di dare priorità alla regolazione del pH, intervenendo solo successivamente alla regolazione del valore del Redox.
    Dovrà essere prevista una presa d'acqua posta a valle della pompa di filtrazione che alimenti il porta elettrodo a deflusso che ospita i due elettrodi di misurazione.
    Lo strumento di controllo comanderà l’attivazione dello sterilizzatore a sale, che produrrà cloro fino a quando verrà raggiunto il SET POINT impostato, una volta raggiunto il quale, la produzione di cloro verrà arrestata.
    Allo stesso modo, in base al pH misurato, la pompa dosatrice integrata immetterà il regolatore del pH direttamente nelle tubazioni che portano l'acqua filtrata in vasca.
    La seconda pompa dosatrice, infine, provvederà ad immettere la quantità oraria di flocculante impostata.
    Un sistema di questo tipo aumenta sensibilmente la qualità dell'acqua rispetto all'uso di tricloro isocianurato ( pastiglie ) e, visto il monitoraggio continuo, riduce la quantità di prodotti chimici necessari al corretto mantenimento delle caratteristiche chimiche dell'acqua.
    Per approfondire l'argomento, potete visitare l'area tecnica per le piscine.

  • UTILIZZO
    RESIDENZIALE Sistema adatto per piscine private.

  • SCALA DI MISURAZIONE
    Cloro Libero 0 - 10 mg/l RISOLUZIONE 0.01 mg/l
    pH 0 - 14 0.01 pH

  • CARATTERISTICHE
    MISURAZIONE Amperometrica
    COMPENSAZIONE pH
    ( sullo strumento
    Temperatura
    ( sullo strumento )
    DOSAGGIO Sterilizzatore a sale Regolatore pH Flocculante
    POSIZIONAMENTO
    ELETTRODI
    By-pass


TELECONTROLLO

  • Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

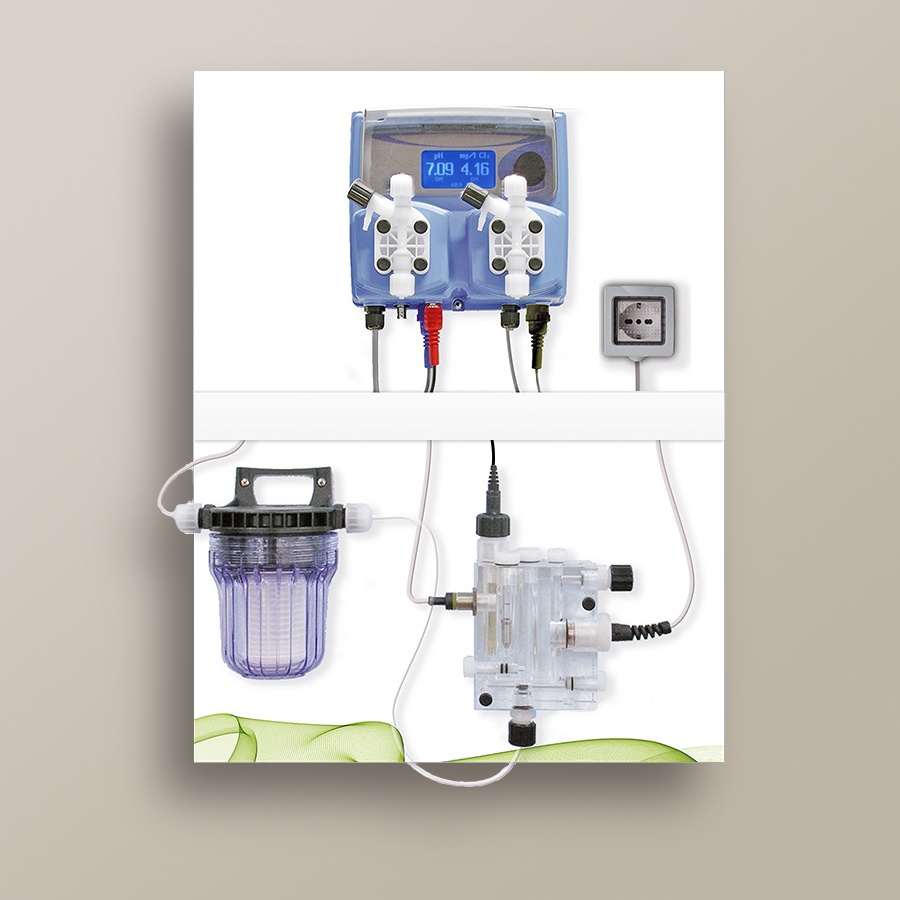

  COMPOSIZIONE
SPW-pHCFSA
WDpHCFSA
Strumento di controllo per la misurazione e la regolazione del Cloro Libero e del pH, con controllo di uno sterilizzatore a sale e con pompa integrata per il dosaggio di regolatore del pH e del flocculante.
Lo strumento registra i valori del Cloro Libero e del pH misurati da appositi elettrodi ed attiva la produzione di cloro e la pompa dosatrice, che immetterà la quantità di flocculante e di regolatori del pH necessari a raggiungere i SET POINT impostati.

CELLA AMPEROMETRICA
cella amperometrica aperta ecl6
Cella Amperometrica Aperta per le misurazione del Cloro Libero, scala di misura 0-10 mg/l.

ELETTRODO pH
elettrodi EPHS EPHM EPHL
Elettrodo per la misurazione del pH, scala di misura 0-14 pH.









PORTA ELETTRODO A DEFLUSSO
elettrodo pH
Porta elettrodo a deflusso realizzato in PMMA e dotata di regolazione della portata e di sensore di prossimità.

  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

STERILIZZATORE A SALE

centralina a sale cloro
VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
