Preparazione automatica e continua della soluzione di permanganato di potassio dal prodotto in polvere, con concentrazione misurata in continuo e nessuna dispersione di polveri.
PermaDos →
Produzione, dosaggio e misura
Permanganato
Tre sistemi complementari per l’intero processo di ossidazione con permanganato: PermaDos prepara la soluzione di permanganato di potassio dal prodotto in polvere, PDS dosa le soluzioni liquide di permanganato di sodio o di potassio in proporzione alla portata, PermaTest misura in continuo il permanganato residuo.
- PermaDos: preparazione da 400 a 3.000 l/h
- PDS: dosaggio in mg/l proporzionale alla portata
- PermaTest: analisi del residuo in 30 secondi
- Modbus TCP/IP su tutti i sistemi
400 – 3.000l/hSoluzione preparata da PermaDos
1 – 50g/lConcentrazione della soluzione
30sAnalisi del residuo con PermaTest
0,001mg/lSensibilità di PermaTest
Il processo
Preparare, dosare, misurare
Il permanganato è impiegato principalmente come pre-ossidante nelle acque potabili: riduce le sostanze organiche e i precursori dei trialometani, ossida ferro e manganese, abbatte alghe e acido solfidrico. Il controllo del residuo previene i sovradosaggi, causa di colorazione rosata dell’acqua e di formazione di sottoprodotti, e i sottodosaggi, che riducono l’efficacia del trattamento.
PDS
Dosaggio continuo di permanganato di sodio o di potassio da soluzioni liquide, in mg/l e in proporzione alla portata dell’acqua trattata.
PDS → PermaTest
Misura in continuo del permanganato residuo nei punti significativi del processo, con uscite 4–20 mA e Modbus TCP/IP per il controllo del dosaggio.
PermaTest →
Sodio o potassio
Permanganato di potassio o di sodio
Entrambi i composti sono ossidanti selettivi per ferro, manganese e altri contaminanti, in impianti civili e industriali.

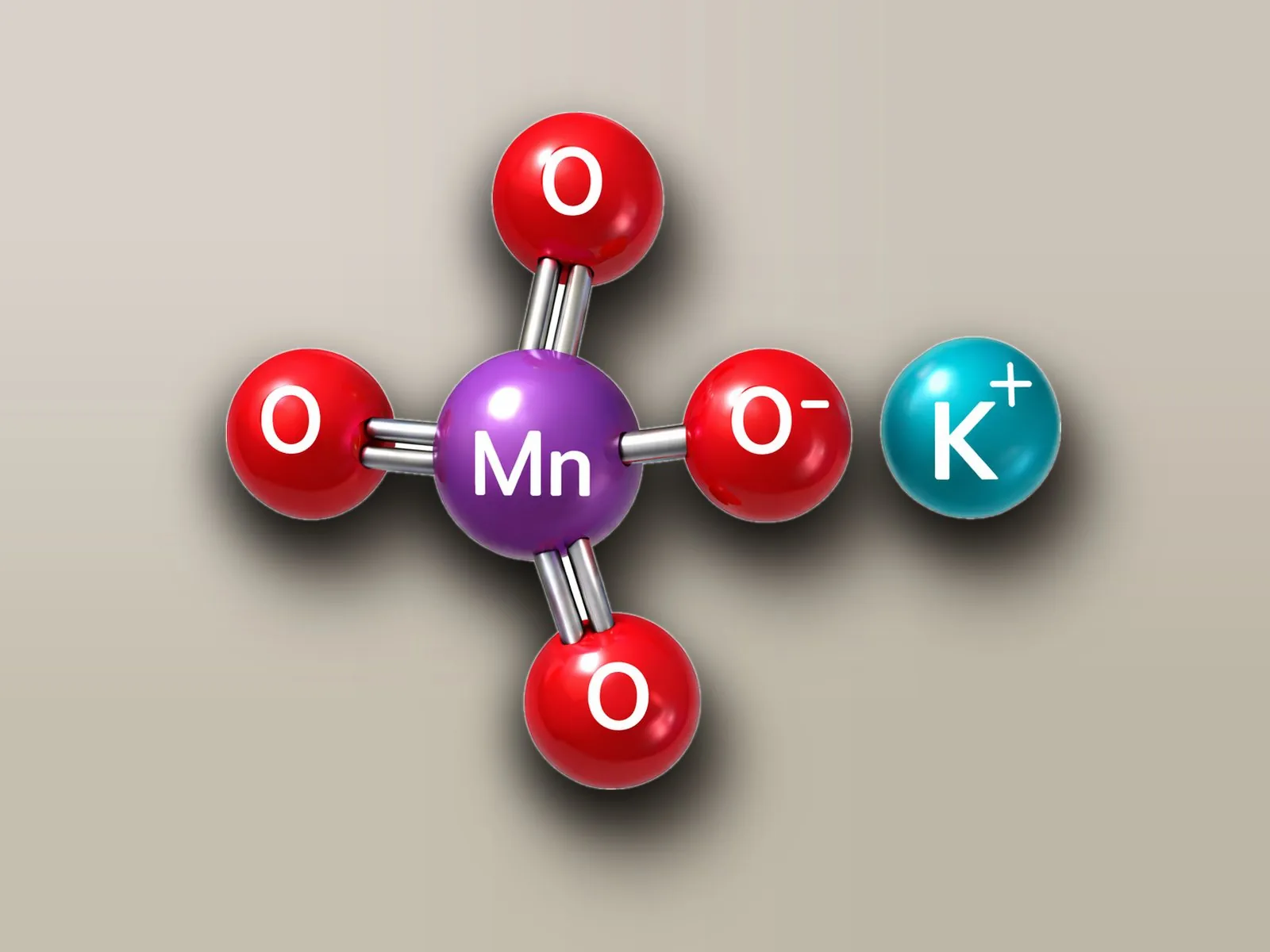

Permanganato di potassio (KMnO4)
Per la rimozione di ferro e manganese, l’ossidazione dell’idrogeno solforato (H2S), il controllo di odori e composti organici e la pre-ossidazione in potabilizzazione. Soluzione chimicamente stabile, meno aggressiva verso alcuni materiali e caratterizzata da una buona conservabilità nel tempo. È possibile produrlo e dosarlo partendo dalla polvere (PermaDos) oppure dosare una soluzione liquida (PDS).

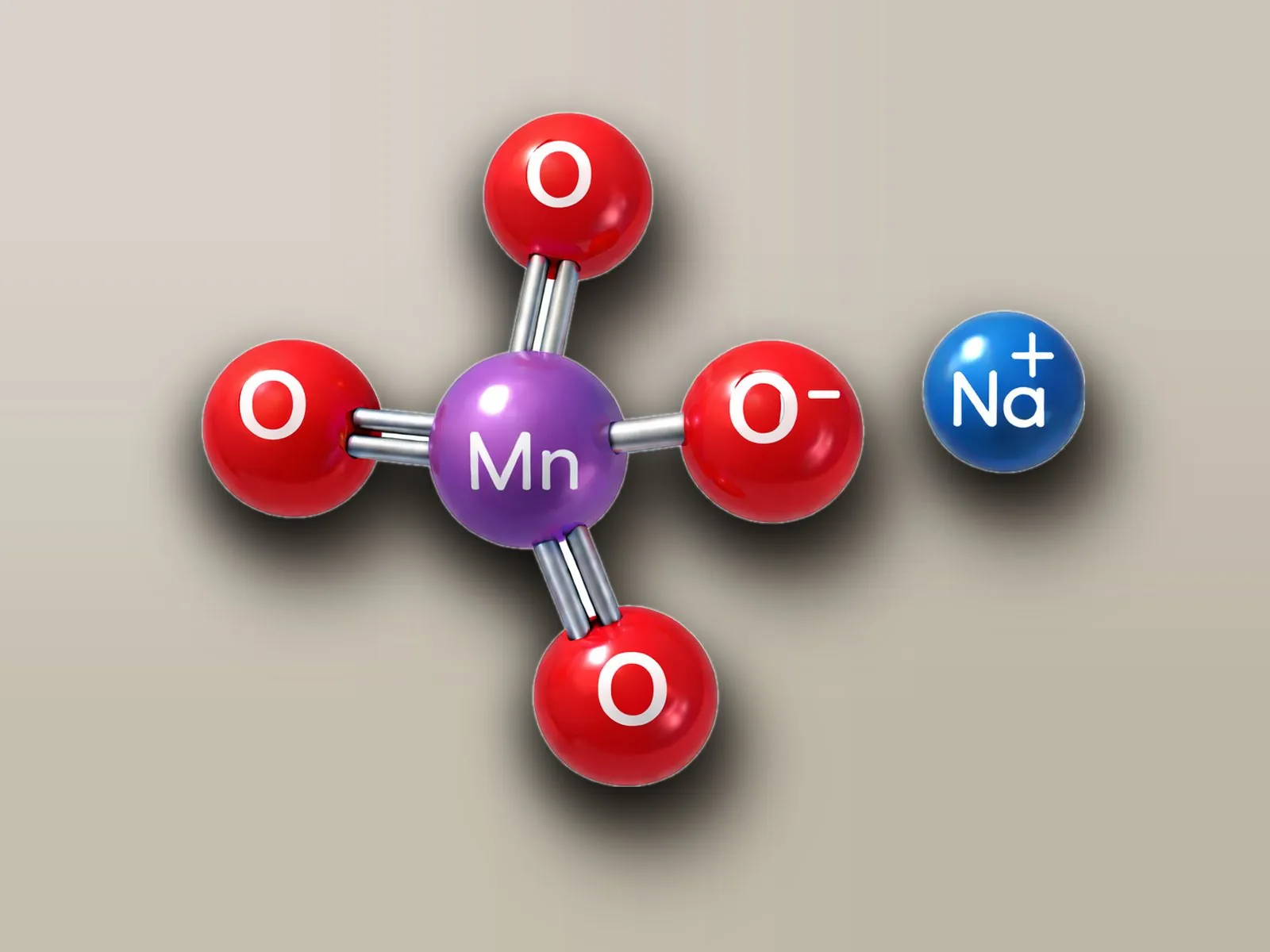

Permanganato di sodio (NaMnO4)
Per acque industriali, bonifiche ambientali e di suoli contaminati, ossidazione di composti organici complessi. La solubilità nettamente superiore consente concentrazioni più elevate; la soluzione è più fluida, più facilmente pompabile e più reattiva, quindi indicata per gli impianti a dosaggio continuo (PDS).
PermaDos – preparazione
PermaDos: preparazione continua in quattro fasi
Impianto compatto e completamente automatico che prepara soluzioni di permanganato di potassio pronte all’uso a partire dal prodotto in polvere, controllandone concentrazione, portata e livelli.
Miscelazione
Dosaggio e omogeneizzazione della polvere con l’acqua di preparazione.
Maturazione
Reazione e stabilizzazione della soluzione.
Stoccaggio
Conservazione controllata fino all’utilizzo.
Prelievo
Erogazione regolare della soluzione alle pompe dosatrici dello skid.
PermaDos – composizione

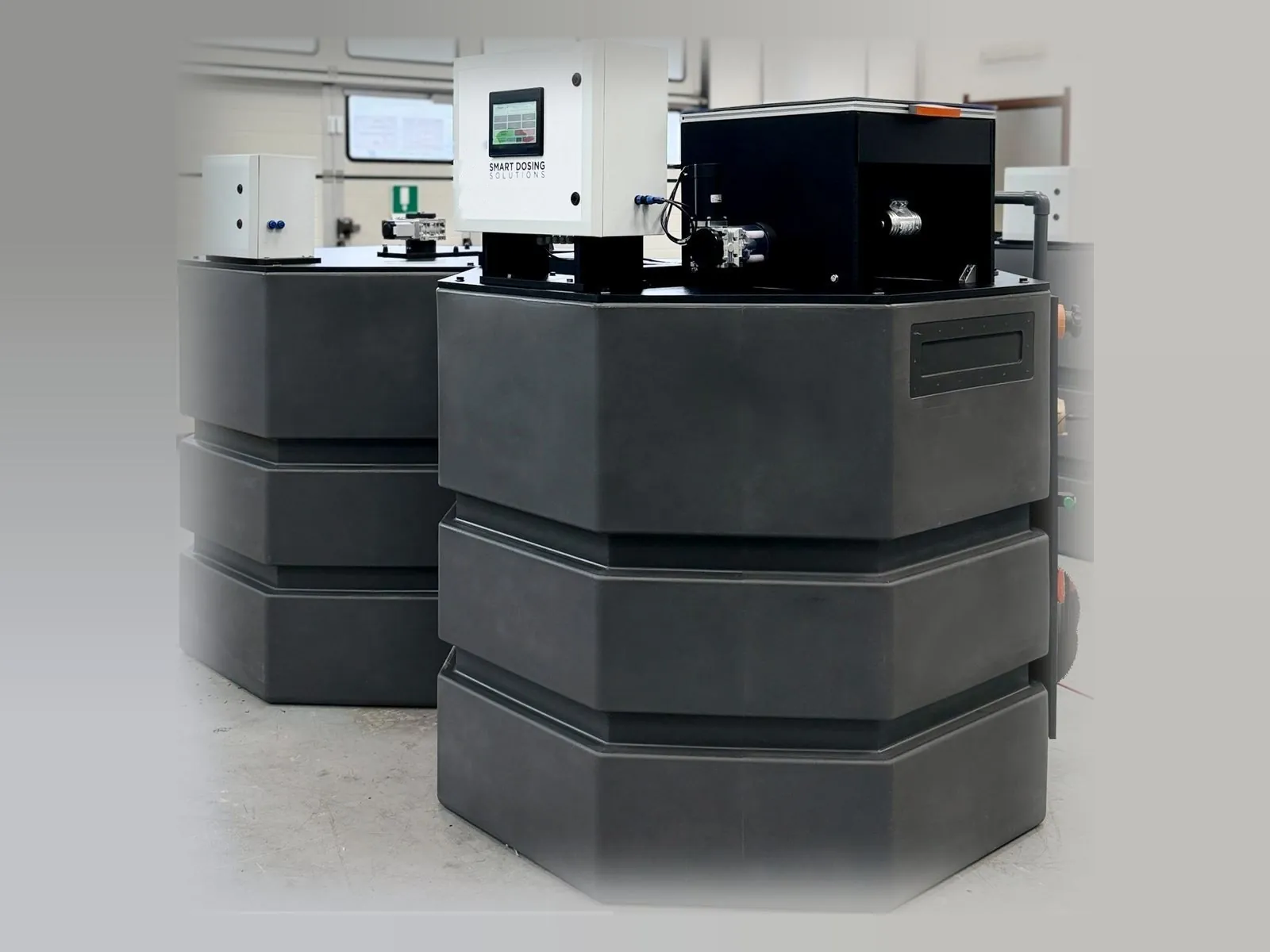

Composizione dell’impianto PermaDos
Dosatore di polvere
Tramoggia in polipropilene da 35 litri (circa 60 kg di permanganato) con vibratore e controllo di livello; coclea in inox rivestita antiaderente, motore brushless a coppia costante, controllo PID; accesso alla coclea solo a macchina ferma.
Acqua di preparazione
Valvola manuale di regolazione e intercettazione, elettrovalvola, flussimetro e misuratore di portata elettronico.
Vasca e agitatore
Vasca stampata in PE-HD con coperchio di sicurezza, agitatore con motore brushless a coppia costante, sensori a ultrasuoni per livello basso, alto e massimo.
Analizzatore di concentrazione
Sonda di concentrazione del KMnO4 in g/l per la regolazione della preparazione.
Quadro di comando
Armadio in ABS IP65, HMI touch a colori, gestione di 2 pompe dosatrici, Modbus Ethernet TCP/IP.
Skid di dosaggio
Su richiesta, l’impianto è completato da uno skid con 2 pompe dosatrici a membrana per l’iniezione della soluzione preparata.
Skid di dosaggio →
PermaDos – skid di dosaggio
Preparazione e dosaggio in un’unica fornitura
Il PermaDos può essere integrato con uno skid di dosaggio che preleva la soluzione dalla vasca di stoccaggio e la inietta nella linea da trattare. Lo skid è dimensionato in funzione della portata dell’impianto e della dose richiesta e viene gestito direttamente dal quadro di comando del PermaDos: preparazione e dosaggio costituiscono così un unico sistema, con un solo punto di controllo e di supervisione.
Due pompe dosatrici
Skid con 2 pompe dosatrici a membrana delle serie Prisma o Prius D, selezionate in funzione delle esigenze dell’impianto, con regolazione automatica della portata.
Gestione dal quadro di comando
Le pompe sono comandate dall’HMI touch del PermaDos, che ne gestisce funzionamento, regolazione e allarmi; la comunicazione Ethernet Modbus TCP/IP rende disponibili i dati al sistema di supervisione dell’impianto.
Configurazioni CB e SE
Lo skid è disponibile per entrambe le versioni del PermaDos, con cisternetta da 1.000 kg o con box di sicurezza per i secchi da 25 kg, come riportato negli schemi di installazione.
Schemi →
PermaDos – modelli
PermaDos CB e PermaDos SE
PermaDos CB
Per permanganato Free Flowing in cisternette da 1.000 kg: supporto in AISI 304 con celle di carico per la misura del prodotto residuo; skid con 2 pompe dosatrici scelte secondo l’impianto.
PermaDos SE
Per permanganato di grado tecnico o Free Flowing in secchi da 25 kg: HDPE Box di sicurezza con rotazione manuale a 180°, svuotamento graduale senza dispersione di polvere, finestra con blocco magnetico.
Installazione
Pressione dell’acqua di alimentazione 2 – 4 bar; temperatura di esercizio dell’HDPE Box da +5 a +40 °C.
PermaDos – schemi
Schemi del PermaDos

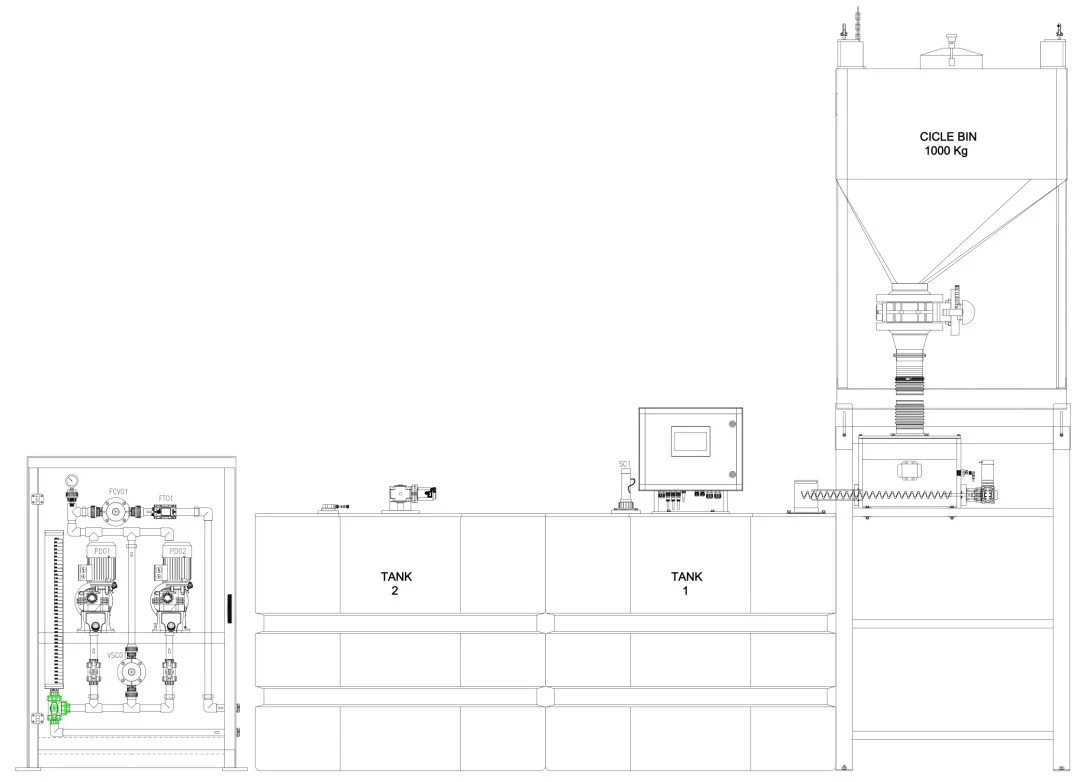

PermaDos CB con cisternetta e skid di dosaggio

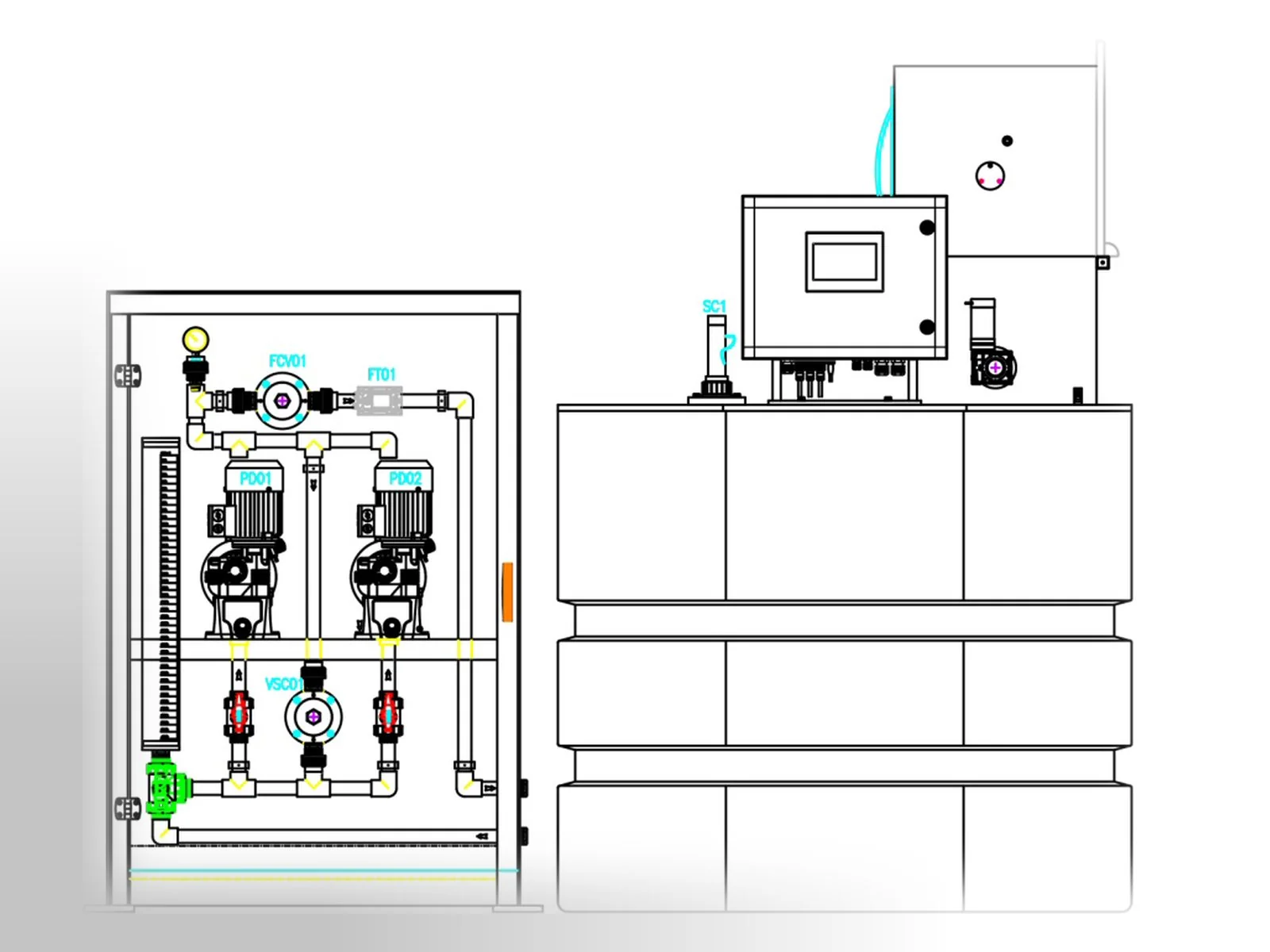

PermaDos SE con box di sicurezza e skid di dosaggio
PDS – dosaggio
PDS: dosaggio preciso e proporzionale
Sistema compatto e completamente automatico per il dosaggio continuo di soluzioni liquide di permanganato di sodio o di potassio, per acque potabili e applicazioni industriali. Il dosaggio proporzionale alla portata previene condizioni di sovradosaggio e di sottodosaggio.
Dosaggio volumetrico
Si imposta la dose di permanganato in mg/l; il dosaggio viene adeguato automaticamente alla portata.
Dosaggio proporzionale
Proporzionale al segnale 4–20 mA di portata, oppure con controllo PID dal misuratore a ultrasuoni integrato.
Dosaggio manuale
Modalità manuale con portata impostata; comando di marcia e arresto da remoto.
Controllo delle pompe
Calibrazione automatica e controllo PID delle pompe a membrana con motore passo-passo, testata in PVDF e Modbus.
PDS – pannello

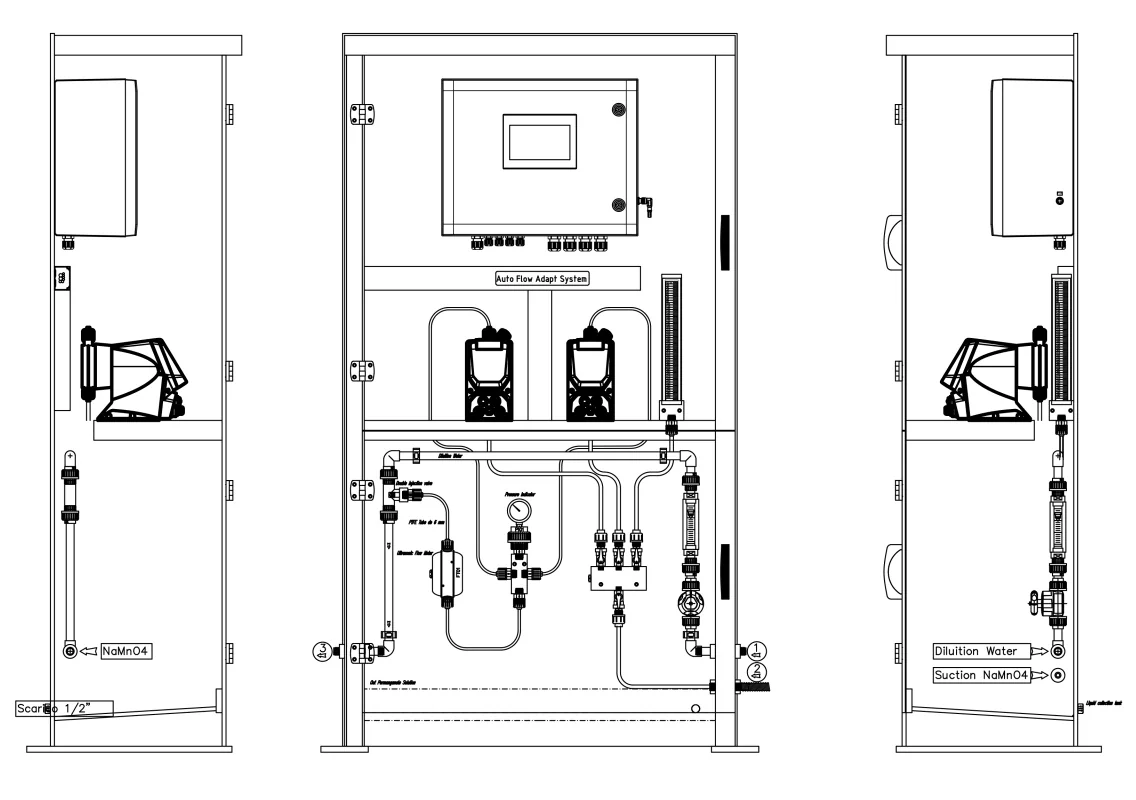

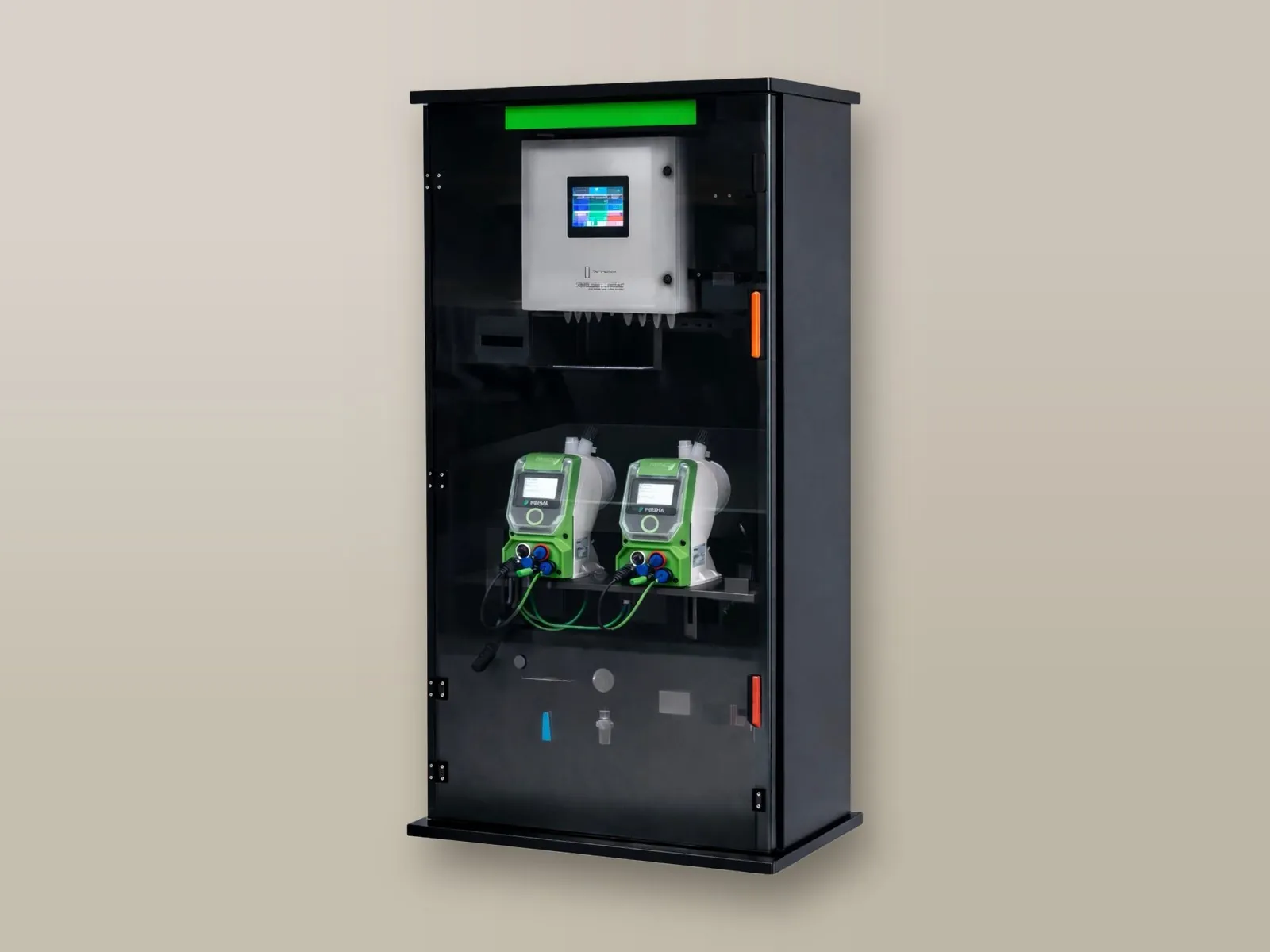

Pannello, misuratore e HMI del PDS
Pannello strumentazione

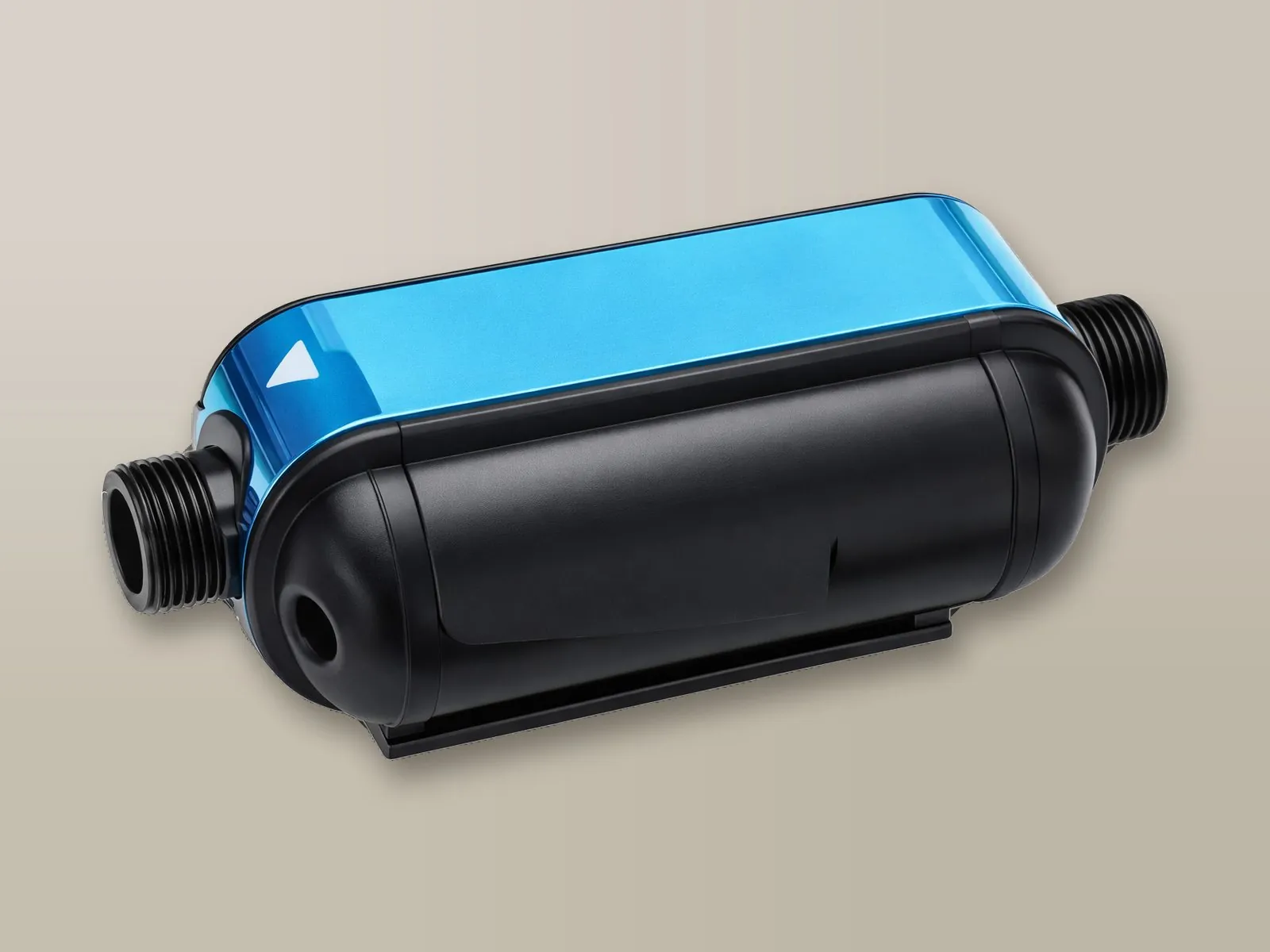

Misuratore a ultrasuoni
Misura della portata dell’acqua per il dosaggio proporzionale.

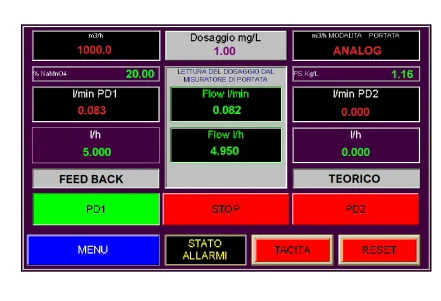

Schermata HMI
Portata, dose impostata e stato delle pompe sul pannello touch da 7".
PermaTest – misura
PermaTest: misura del residuo a cicli automatici
Analizzatore compatto per la misura in continuo del permanganato residuo (MnO4−) in acqua potabile o industriale. Il residuo viene controllato nei punti significativi del processo: pre-ossidazione, ingresso e uscita della sedimentazione, uscita della filtrazione.
Campionamento
Sequenza programmabile su due linee di campionamento.
Condizionamento
Una pompa peristaltica aggiunge acido o soluzione tampone per la stabilizzazione del campione.
Misura
La cella elettrochimica con elettrodo selettivo misura il permanganato in circa 30 secondi.
Uscite
Il valore viene memorizzato e trasmesso alle uscite 4–20 mA e via Modbus TCP/IP; gestione dell’allarme generale e delle soglie.
Idoneo anche per acque torbide o ad elevato contenuto di biossido di manganese, per l’acqua ultrapura e per l’acqua di mare, senza necessità di ricalibrazione.
PermaTest – strumento
Caratteristiche del PermaTest
Pannello

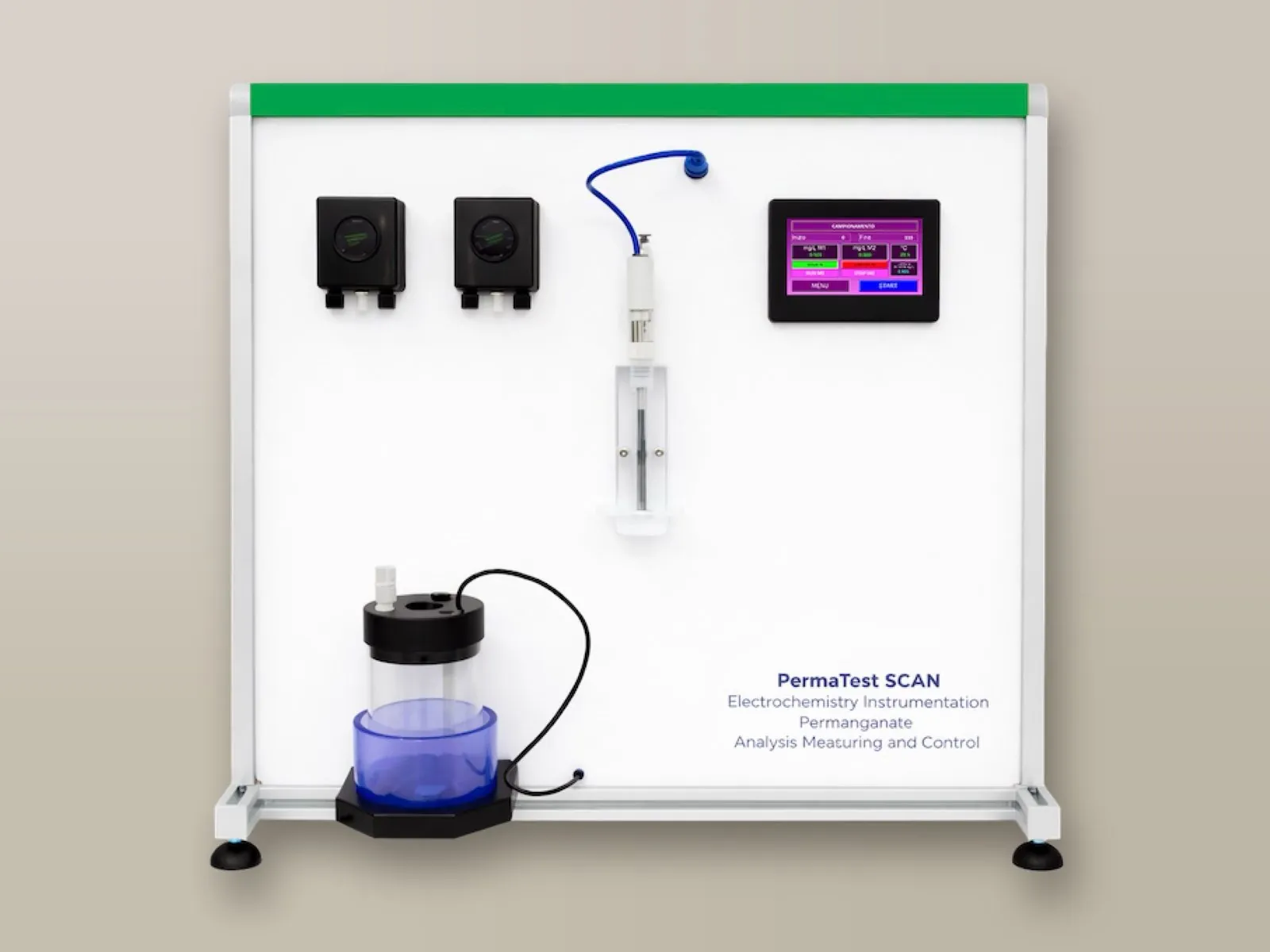

Esecuzione compatta, da banco o a parete, con display touch a colori, pompe peristaltiche passo-passo ed elettrovalvole a pinza.
Elettrodi selettivi

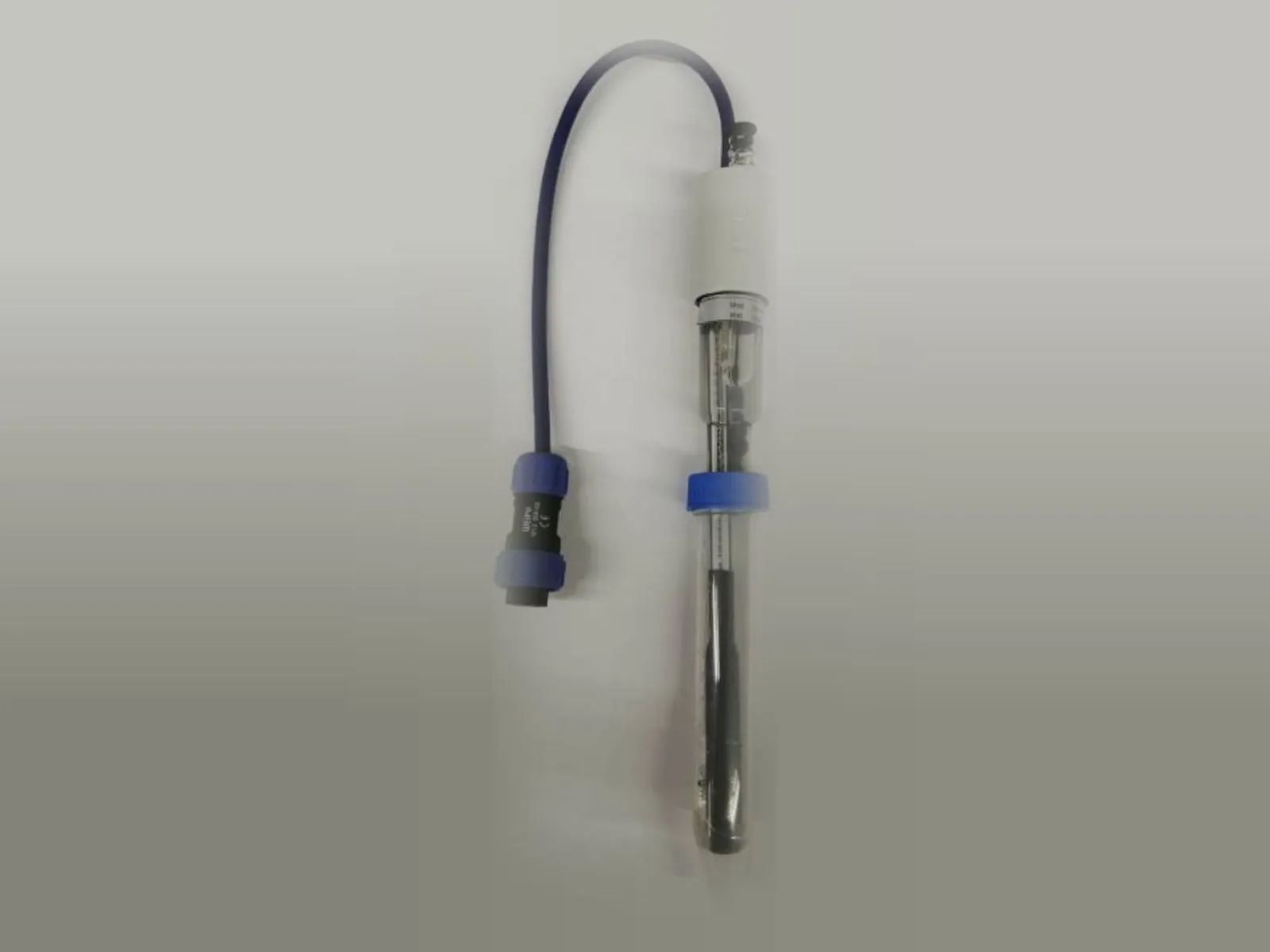

Cella elettrochimica con elettrodo selettivo per il permanganato e corpo in vetro.

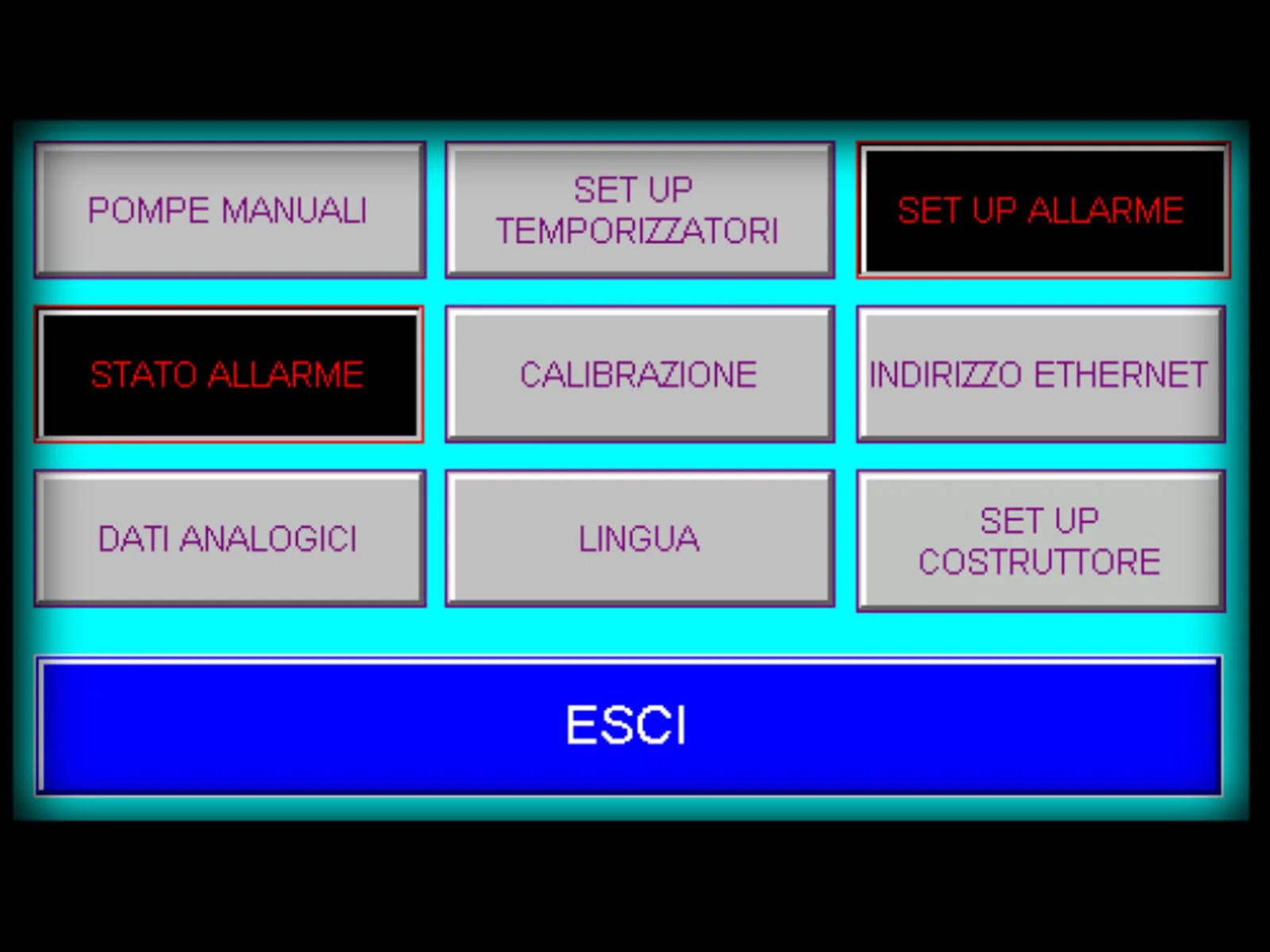

Schermata
Temporizzatori di processo, calibrazione automatica a due punti, configurazione delle uscite e degli allarmi.
PermaTest – schema

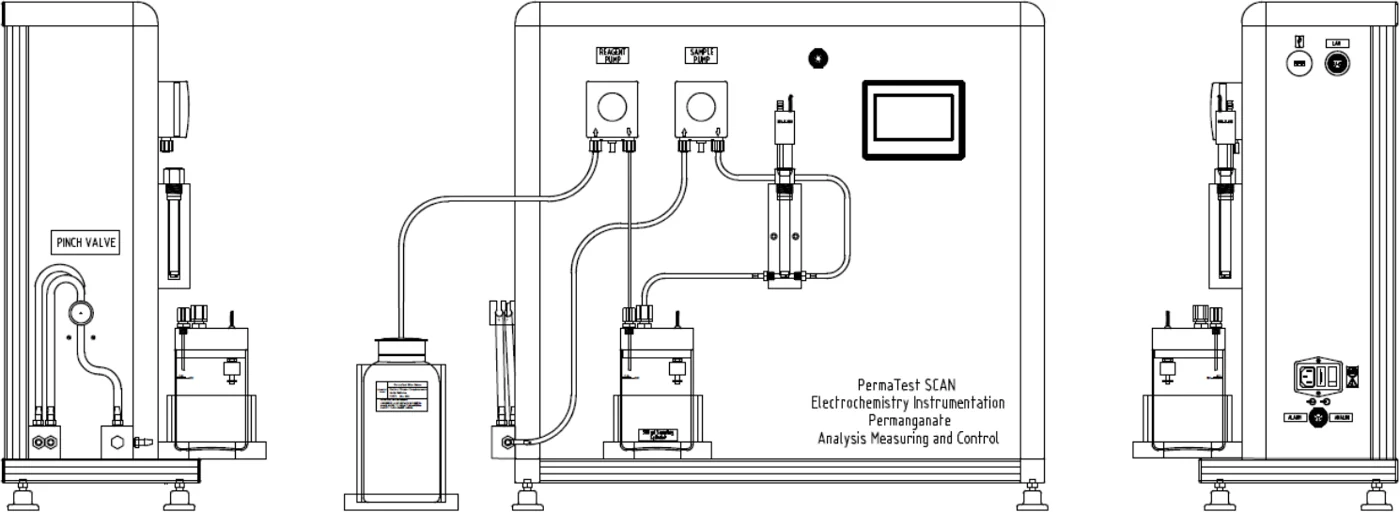

Pannello strumentazione del PermaTest
Dati tecnici
Schede tecniche
PermaDos
| PermaDos | |
|---|---|
| Produzione di soluzione | 400 – 1.000, 2.000 o 3.000 l/h |
| Concentrazione | 1 – 50 g/l, misurata da sonda |
| Pressione acqua di alimentazione | 2 – 4 bar |
| Pressione di esercizio | Secondo le pompe dosatrici |
| Alimentazione | 230 VAC 50 Hz o 24 VDC |
| Potenza assorbita | 600 W o 1.200 W secondo il modello |
| Vasca | PE-HD, 1.400 × 1.400 × 1.200 mm |
| Interfaccia | HMI touch 7" (IP65) |
| Comunicazione | Ethernet Modbus TCP/IP |
| Controllo | Automatico proporzionale; continuo o PWM dalla sonda di concentrazione; manuale; PID; segnale 4–20 mA |
| Allarmi | Alta e bassa concentrazione, portata dell’acqua di preparazione, livelli della soluzione, arresto di emergenza |
PDS
| PDS | |
|---|---|
| Alimentazione | 230 VAC ±10%, 50/60 Hz |
| Potenza assorbita | Circa 100 W |
| Protezione | IP65 (NEMA 4) |
| Display | HMI touch 7" |
| Ingressi | 4–20 mA di portata, marcia/arresto remoto, allarme di livello |
| Temperatura di esercizio | 0 – 40 °C |
| Installazione | A pavimento |
| Comunicazione | Ethernet Modbus TCP/IP |
| Sicurezza | Sensore di livello del reagente con blocco automatico del dosaggio |
PermaTest
| PermaTest | |
|---|---|
| Campo di misura | 0,000 – 10,000 ppm (elettrodo); 0,000 – 5,000 ppm sulle uscite |
| Sensibilità | 0,001 mg/l |
| Accuratezza | ± 1% del fondo scala |
| Ripetibilità | 2% |
| Deriva | < 2% al mese |
| pH del campione | 2 – 10 |
| Tempo di analisi | Circa 30 secondi |
| Uscite analogiche | 2 × 4–20 mA isolate (massimo 500 Ω) |
| Ingressi / uscite digitali | 1 ingresso (campionamento mediante sonda), 1 uscita di allarme generale |
| Display | Touch screen a colori 4" |
| Comunicazione | Ethernet Modbus TCP/IP |
| Alimentazione | 100 – 230 VAC ±10%, 50/60 Hz, 150 VA |
| Protezione | IP55 |
| Temperatura di esercizio | 0 – 40 °C |
| Dimensioni e peso | 655 × 630 × 330 mm, circa 5 kg |
| Materiali | PP, PMMA, alluminio; tubo peristaltico |
Impiego
- Potabilizzazione
- Acque di falda
- Ferro e manganese
- Sostanze organiche
- Odori
- Industria
- Bonifiche ambientali
- Acque reflue
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Dimensionamento dell’impianto
Indicateci la portata d’acqua da trattare, la dose richiesta e la forma di fornitura del permanganato (polvere o soluzione): proporremo il sistema di preparazione o di dosaggio, le pompe e il controllo del residuo più idonei.
