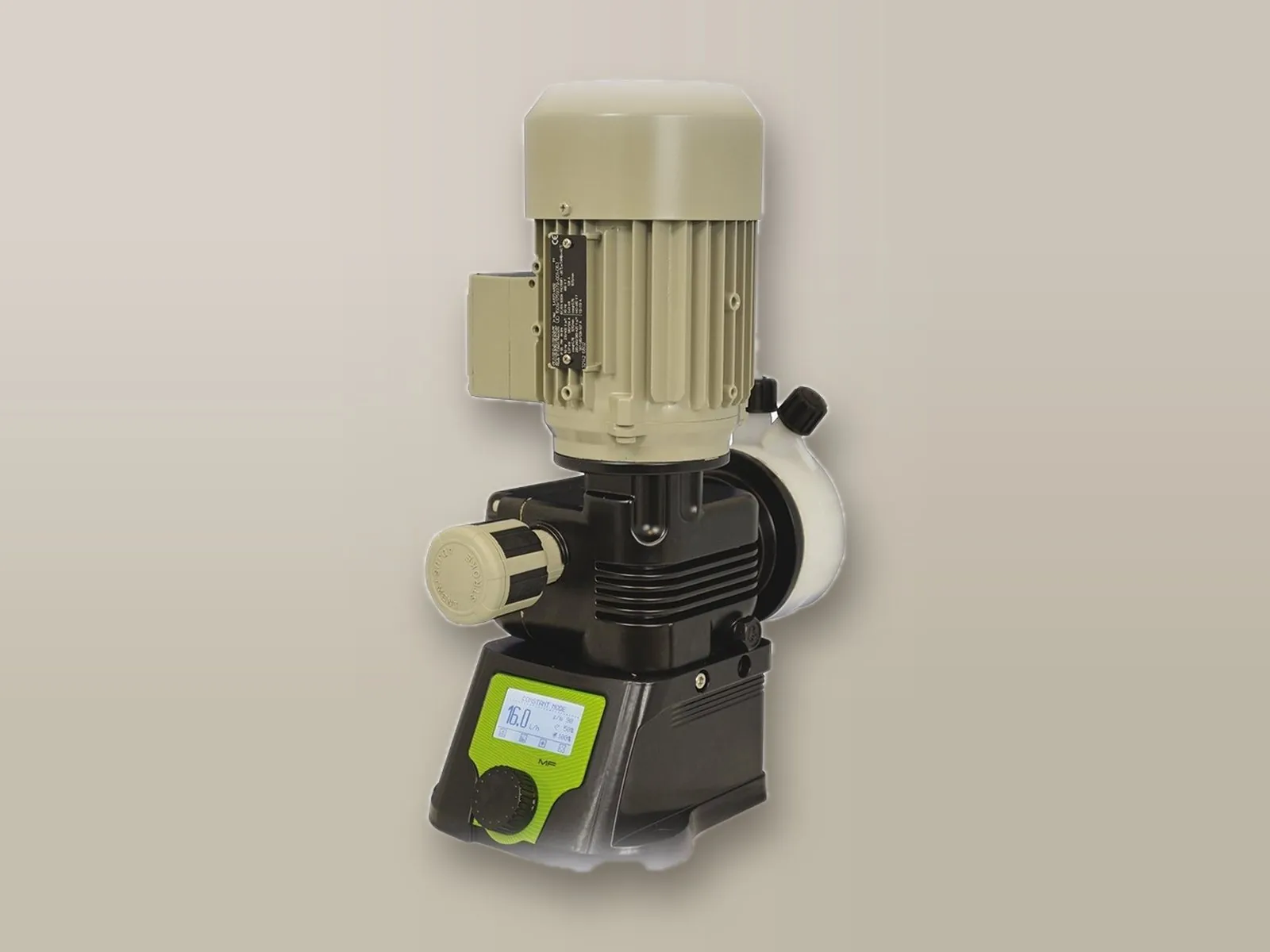

Prius D MF
Dosaggi costanti o proporzionali a segnali 4/20 mA, 0-10 V o a un contatore lancia impulsi.
- Costante
- PPM
- Percentuale
- Millilitri per quintale
- Volt
- Impulsi
- Batch
- mA
- Timer
- Pausa / lavoro
Pompe dosatrici a motore
Serie Prius D
Pompe dosatrici a motore con diaframma per dosaggi con portate o contropressioni elevate in applicazioni industriali. Installazione a piano o a parete con apposita staffa. Disponibili anche modelli con certificazione ATEX per ambienti con atmosfera esplosiva.
- Fino a 1.000 l/h
- Fino a 100 bar (versioni AP)
- Monofase o trifase
- Diaframma in PTFE
1.000l/hPortata massima
100barPressione massima
175/minColpi massimi
4Modelli
4 modelli
Selezione del modello
Nei modelli MF la portata si regola in frequenza, secondo la modalità di lavoro, e nel volume della singola iniezione; nei modelli base solo nel volume della singola iniezione.
Corpo pompa: PVDF, PP, PMMA o AISI 316L
Alimentazione: monofase 240 VAC 50 Hz
Prius D AP MF
Multifunzione per dosaggi ad alta pressione, fino a 100 bar, costanti o proporzionali a segnali 4/20 mA, 0-10 V o a un contatore lancia impulsi.
- Costante
- PPM
- Percentuale
- Millilitri per quintale
- Volt
- Impulsi
- Batch
- mA
- Timer
- Pausa / lavoro
Corpo pompa: PVDF o AISI 316L
Alimentazione: monofase 240 VAC 50 Hz

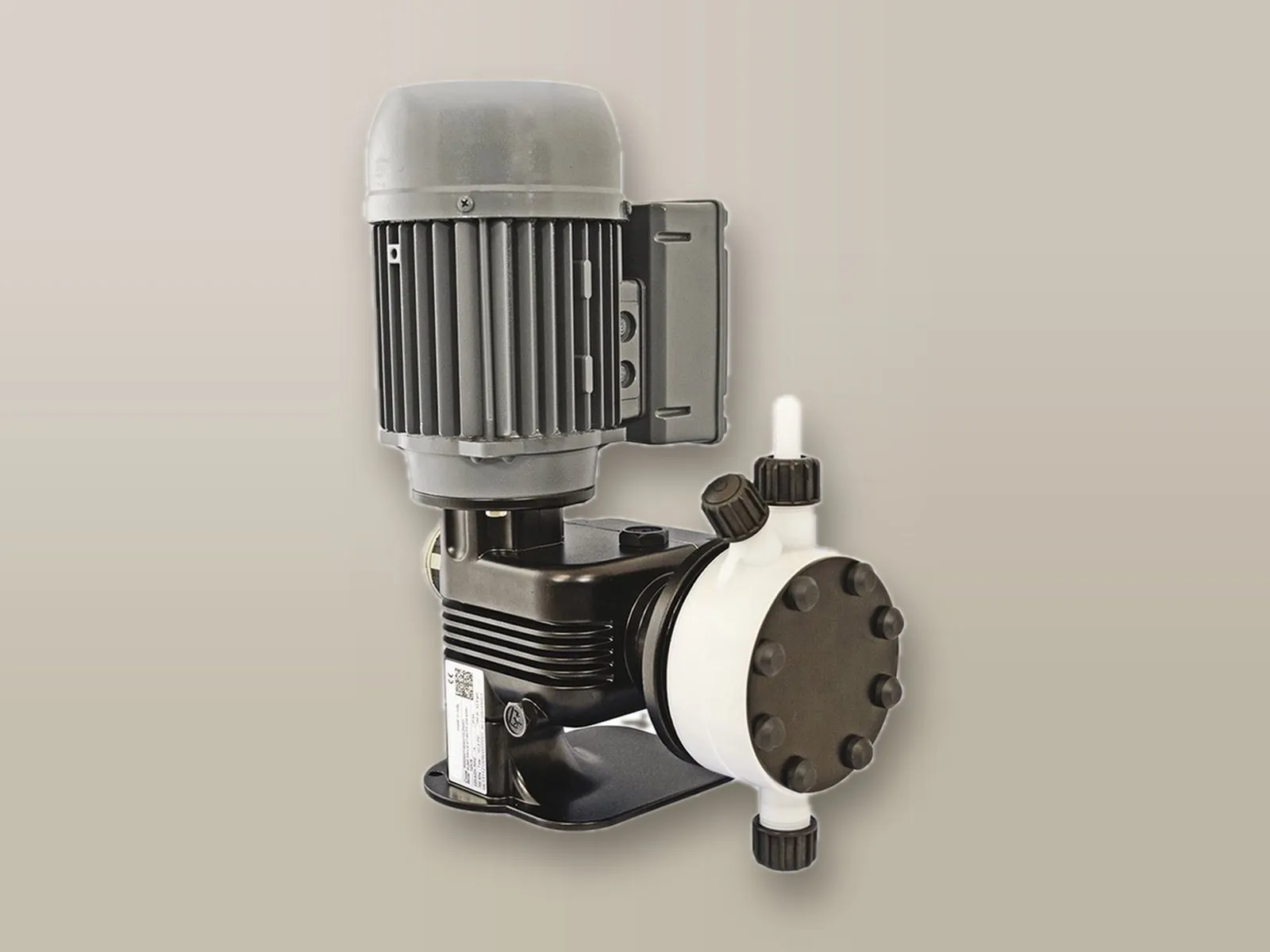

Prius D
Per dosaggi costanti di prodotti chimici.
- Costante
Corpo pompa: PVDF, PP, PMMA o AISI 316L

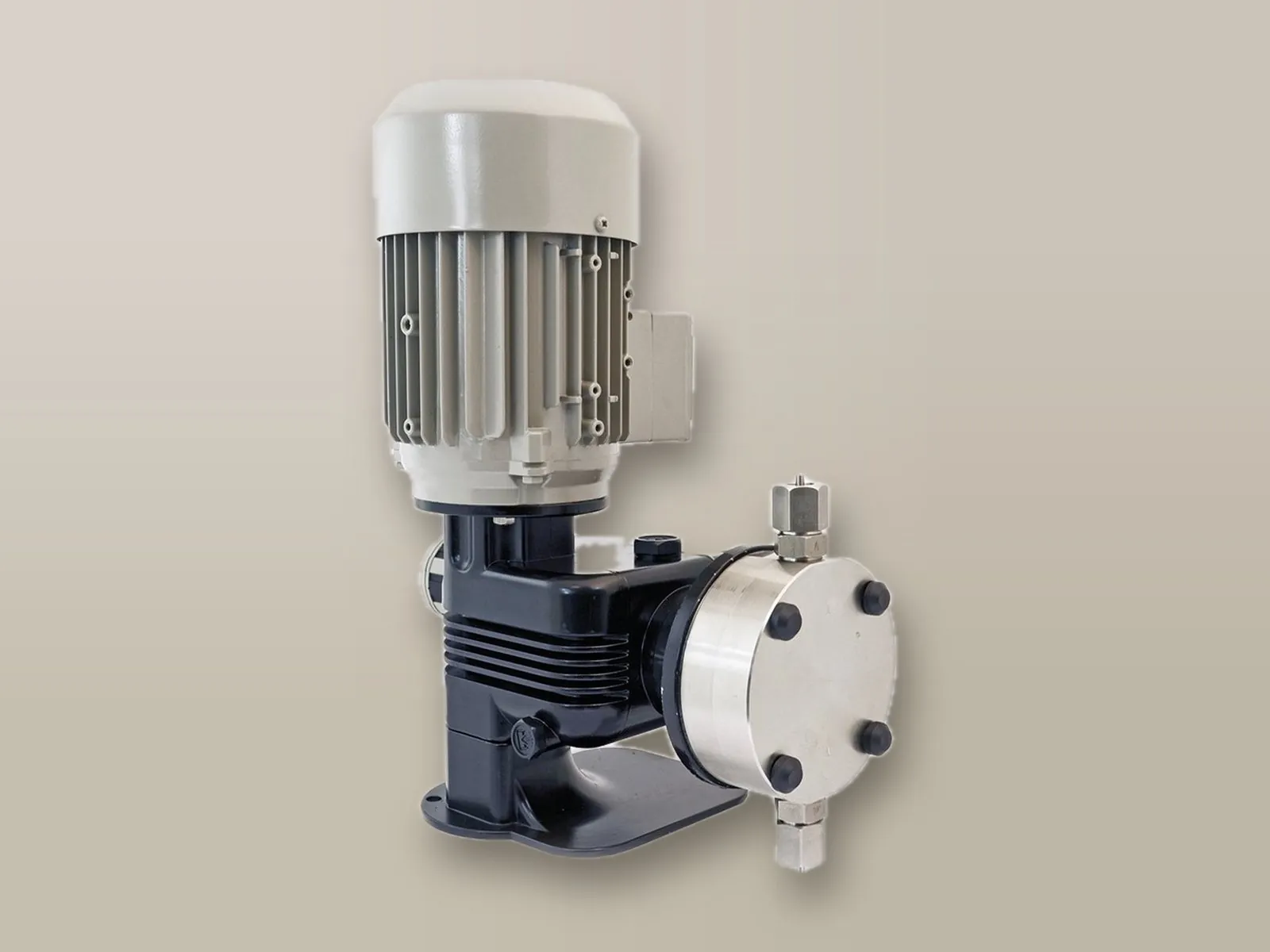

Prius D AP
Per dosaggi costanti ad alta pressione di prodotti chimici.
- Costante
Corpo pompa: PVDF o AISI 316L
Guida alla scelta
Quale modello scegliere
Indicate come deve dosare la pompa, il prodotto, la portata e la contropressione: la guida propone il modello e la configurazione della serie più adatti, tra quelli riportati nei dati tecnici.
Rispondete alle domande e indicate portata e contropressione: il modello consigliato compare qui sotto.
Quadro sinottico
Confronto tra i modelli
| Funzione | D MF | D AP MF | D | D AP |
|---|---|---|---|---|
| Modalità di dosaggio | ||||
| Costante | ● | ● | ● | ● |
| Pausa / lavoro | ● | ● | – | – |
| Impulsi | ● | ● | – | – |
| PPM | ● | ● | – | – |
| Millilitri per quintale | ● | ● | – | – |
| Percentuale | ● | ● | – | – |
| Batch | ● | ● | – | – |
| mA | ● | ● | – | – |
| Volt | ● | ● | – | – |
| Timer | ● | ● | – | – |
| Funzioni | ||||
| Regolazione elettronica della portata | ● | ● | – | – |
| Regolazione meccanica della portata | ● | ● | ● | ● |
| Display digitale | ● | ● | – | – |
| Controllo di livello | ● | ● | – | – |
| Stand-by | ● | ● | – | – |
| Sensore di flusso | ● | ● | – | – |
| Uscita allarme | ● | ● | – | – |
Funzionamento
Modalità di dosaggio
Costante
La pompa dosa con frequenza costante, in funzione della percentuale di portata impostata mediante la manopola di regolazione della corsa del diaframma.
Modelli: Prius D MF, Prius D AP MF, Prius D, Prius D AP
Pausa / lavoro
La pompa esegue il ciclo programmato: durante il tempo di LAVORO dosa la quantità di prodotto impostata, durante il tempo di PAUSA il dosaggio è sospeso.
Modelli: Prius D MF, Prius D AP MF
Impulsi
La pompa dosa in proporzione agli impulsi ricevuti da uno strumento di controllo esterno.
Modelli: Prius D MF, Prius D AP MF
PPM
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore in PPM impostato; sono programmabili la concentrazione del prodotto e il volume per colpo.
Modelli: Prius D MF, Prius D AP MF
Millilitri per quintale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore MLQ (millilitri per quintale) impostato.
Modelli: Prius D MF, Prius D AP MF
Percentuale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e alla percentuale (%) impostata.
Modelli: Prius D MF, Prius D AP MF
Batch
Un impulso da contatto esterno avvia il dosaggio della quantità impostata; è possibile programmare cicli di pausa e lavoro.
Modelli: Prius D MF, Prius D AP MF
mA
Il segnale in corrente 0-4/20 mA comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: Prius D MF, Prius D AP MF
Volt
Il segnale in tensione 0-10 V comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: Prius D MF, Prius D AP MF
Timer
È possibile programmare fino a 16 timer settimanali di attivazione e disattivazione, nei quali la pompa dosa la quantità di prodotto impostata.
Modelli: Prius D MF, Prius D AP MF
Display a colori
Segnalazione cromatica dello stato
Nei modelli MF il colore del display cambia in base allo stato di funzionamento, in modo da rendere un allarme riconoscibile anche a distanza.

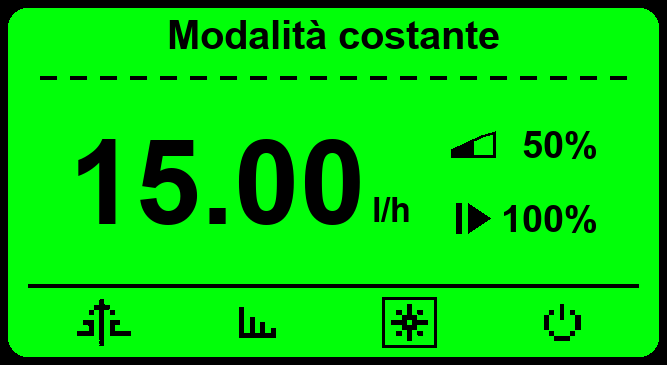

Verde
Funzionamento regolare secondo i parametri impostati, nessun allarme attivo.

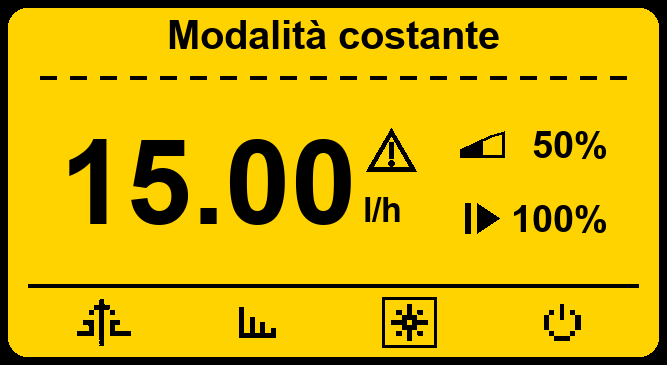

Giallo
Allarme non bloccante, ad esempio l'attesa di un segnale esterno.

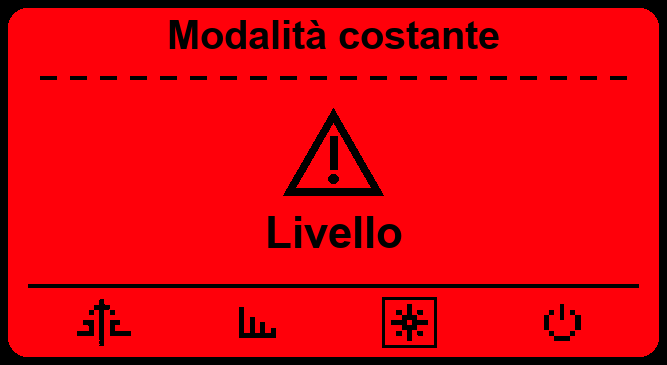

Rosso
Allarme bloccante, ad esempio l’esaurimento del prodotto nel serbatoio.

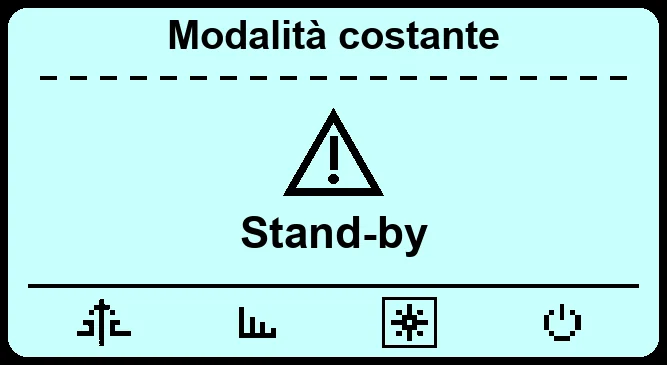

Bianco
Pompa arrestata da un segnale di controllo esterno (stand-by).
Telecontrollo
Controllo a distanza
I modelli MF sono integrabili nel vostro sistema di controllo tramite Modbus RTU, oppure possono inviare un segnale 4/20 mA in sola lettura.
Modbus RTU integrato Optional
Integrazione nel vostro PLC: tutti i parametri della pompa sono gestibili dalla vostra interfaccia di controllo.
Uscita 4/20 mA Optional
Segnale in corrente proporzionale alla portata istantanea, da riportare al vostro PLC / SCADA per il monitoraggio remoto del funzionamento (sola lettura).
Dati tecnici
Prestazioni e configurazioni
Le prestazioni dipendono dal modello, dalla contropressione di lavoro e dal numero di colpi al minuto. All’aumentare della viscosità del prodotto è consigliabile una pompa con un numero ridotto di colpi al minuto.
Prius D MF
Spurgo manuale, idoneo alla maggior parte dei prodotti chimici.
Visualizza le 38 configurazioni
| Codice | Pressione max (bar) | Portata max (l/h) | Colpi / minuto | Motore (kW) |
|---|---|---|---|---|
| Prius D MF 1060 | 10 | 60 | 175 | 0,37 |
| Prius D MF 1030 | 10 | 30 | 94 | 0,37 |
| Prius D MF 1024 | 10 | 24 | 70 | 0,37 |
| Prius D MF 1012 | 10 | 12 | 35 | 0,37 |
| Prius D MF 1016 | 10 | 16 | 35 | 0,37 |
| Prius D MF 10105 | 10 | 105 | 175 | 0,37 |
| Prius D MF 1056 | 10 | 56 | 94 | 0,37 |
| Prius D MF 1042 | 10 | 42 | 70 | 0,37 |
| Prius D MF 1021 | 10 | 21 | 35 | 0,37 |
| Prius D MF 07160 | 7 | 160 | 175 | 0,37 |
| Prius D MF 0786 | 7 | 86 | 94 | 0,37 |
| Prius D MF 0764 | 7 | 64 | 70 | 0,37 |
| Prius D MF 0732 | 7 | 32 | 35 | 0,37 |
| Prius D MF 05240 | 5 | 240 | 175 | 0,37 |
| Prius D MF 05128 | 5 | 128 | 94 | 0,37 |
| Prius D MF 0596 | 5 | 96 | 70 | 0,37 |
| Prius D MF 0548 | 5 | 48 | 35 | 0,37 |
| Prius D MF 0201,000 | 2 | 1.000 | 175 | 0,37 |
| Prius D MF 0501,000 | 5 | 1.000 | 175 | 0,55 |
| Prius D MF 04520 | 4 | 520 | 94 | 0,37 |
| Prius D MF 05390 | 5 | 390 | 70 | 0,37 |
| Prius D MF 05180 | 5 | 180 | 35 | 0,37 |
| Prius D MF 05350 | 5 | 350 | 175 | 0,37 |
| Prius D MF 05188 | 5 | 188 | 94 | 0,37 |
| Prius D MF 05140 | 5 | 140 | 70 | 0,37 |
| Prius D MF 0570 | 5 | 70 | 35 | 0,37 |
| Prius D MF 05440 | 5 | 440 | 175 | 0,37 |
| Prius D MF 05236 | 5 | 236 | 94 | 0,37 |
| Prius D MF 05176 | 5 | 176 | 70 | 0,37 |
| Prius D MF 0588 | 5 | 88 | 35 | 0,37 |
| Prius D MF 05530 | 5 | 530 | 175 | 0,37 |
| Prius D MF 05284 | 5 | 284 | 94 | 0,37 |
| Prius D MF 05212 | 5 | 212 | 70 | 0,37 |
| Prius D MF 05106 | 5 | 106 | 35 | 0,37 |
| Prius D MF 03750 | 3 | 750 | 175 | 0,37 |
| Prius D MF 05380 | 5 | 380 | 94 | 0,37 |
| Prius D MF 05290 | 5 | 290 | 70 | 0,37 |
| Prius D MF 05141 | 5 | 141 | 35 | 0,37 |
Prius D AP MF
Spurgo manuale, idoneo alla maggior parte dei prodotti chimici.
Visualizza le 18 configurazioni
| Codice | Pressione max (bar) | Portata max (l/h) | Colpi / minuto | Motore (kW) |
|---|---|---|---|---|
| Prius D AP MF 10004 | 100 | 4 | 175 | 0,37 |
| Prius D AP MF 10002 | 100 | 2 | 94 | 0,37 |
| Prius D AP MF 10001,5 | 100 | 1,5 | 70 | 0,37 |
| Prius D AP MF 5017 | 50 | 17 | 175 | 0,37 |
| Prius D AP MF 5009 | 50 | 9 | 94 | 0,37 |
| Prius D AP MF 5005 | 50 | 5 | 70 | 0,37 |
| Prius D AP MF 5002,5 | 50 | 2,5 | 35 | 0,37 |
| Prius D AP MF 3028 | 30 | 28 | 175 | 0,37 |
| Prius D AP MF 3015 | 30 | 15 | 94 | 0,37 |
| Prius D AP MF 3010 | 30 | 10 | 70 | 0,37 |
| Prius D AP MF 3005 | 30 | 5 | 35 | 0,37 |
| Prius D AP MF 3076 | 30 | 76 | 175 | 0,37 |
| Prius D AP MF 3041 | 30 | 41 | 94 | 0,37 |
| Prius D AP MF 3030 | 30 | 30 | 70 | 0,37 |
| Prius D AP MF 3014 | 30 | 14 | 35 | 0,37 |
| Prius D AP MF 2091 | 20 | 91 | 94 | 0,37 |
| Prius D AP MF 2068 | 20 | 68 | 70 | 0,37 |
| Prius D AP MF 2034 | 20 | 34 | 35 | 0,37 |
Prius D
Spurgo manuale, idoneo alla maggior parte dei prodotti chimici.
Visualizza le 40 configurazioni
| Codice | Pressione max (bar) | Portata max (l/h) | Colpi / minuto | Motore (kW) |
|---|---|---|---|---|
| Prius D 1060 | 10 | 60 | 175 | 0,18 |
| Prius D 1030 | 10 | 30 | 94 | 0,18 |
| Prius D 1024 | 10 | 24 | 70 | 0,18 |
| Prius D 1012 | 10 | 12 | 35 | 0,18 |
| Prius D 1016 | 10 | 16 | 35 | 0,18 |
| Prius D 10105 | 10 | 105 | 175 | 0,37 |
| Prius D 1056 | 10 | 56 | 94 | 0,37 |
| Prius D 1042 | 10 | 42 | 70 | 0,37 |
| Prius D 1021 | 10 | 21 | 35 | 0,37 |
| Prius D 07160 | 7 | 160 | 175 | 0,37 |
| Prius D 0786 | 7 | 86 | 94 | 0,37 |
| Prius D 0764 | 7 | 64 | 70 | 0,37 |
| Prius D 0732 | 7 | 32 | 35 | 0,37 |
| Prius D 05240 | 5 | 240 | 175 | 0,37 |
| Prius D 05128 | 5 | 128 | 94 | 0,37 |
| Prius D 0596 | 5 | 96 | 70 | 0,37 |
| Prius D 0548 | 5 | 48 | 35 | 0,37 |
| Prius D 0201,000 | 2 | 1.000 | 175 | 0,37 |
| Prius D 0501,000 | 5 | 1.000 | 175 | 0,55 |
| Prius D 05520 | 5 | 520 | 94 | 0,37 |
| Prius D 04520 | 4 | 520 | 94 | 0,37 |
| Prius D 05390 | 5 | 390 | 70 | 0,37 |
| Prius D 05180 | 5 | 180 | 35 | 0,37 |
| Prius D 05350 | 5 | 350 | 175 | 0,37 |
| Prius D 05188 | 5 | 188 | 94 | 0,37 |
| Prius D 05140 | 5 | 140 | 70 | 0,37 |
| Prius D 0570 | 5 | 70 | 35 | 0,37 |
| Prius D 05440 | 5 | 440 | 175 | 0,37 |
| Prius D 05236 | 5 | 236 | 94 | 0,37 |
| Prius D 05176 | 5 | 176 | 70 | 0,37 |
| Prius D 0588 | 5 | 88 | 35 | 0,37 |
| Prius D 05530 | 5 | 530 | 175 | 0,37 |
| Prius D 05284 | 5 | 284 | 94 | 0,37 |
| Prius D 05212 | 5 | 212 | 70 | 0,37 |
| Prius D 05106 | 5 | 106 | 35 | 0,37 |
| Prius D 03750 | 3 | 750 | 175 | 0,37 |
| Prius D 05750 | 5 | 750 | 175 | 0,55 |
| Prius D 05380 | 5 | 380 | 94 | 0,37 |
| Prius D 05290 | 5 | 290 | 70 | 0,37 |
| Prius D 05141 | 5 | 141 | 35 | 0,37 |
Potenze dei motori trifase 50 Hz; con motore monofase alcuni modelli montano un motore di potenza diversa.
Prius D AP
Spurgo manuale, idoneo alla maggior parte dei prodotti chimici.
Visualizza le 23 configurazioni
| Codice | Pressione max (bar) | Portata max (l/h) | Colpi / minuto | Motore (kW) |
|---|---|---|---|---|
| Prius D AP 10004 | 100 | 4 | 175 | 0,37 |
| Prius D AP 10002 | 100 | 2 | 94 | 0,37 |
| Prius D AP 10001,5 | 100 | 1,5 | 70 | 0,37 |
| Prius D AP 5017 | 50 | 17 | 175 | 0,37 |
| Prius D AP 5009 | 50 | 9 | 94 | 0,37 |
| Prius D AP 5005 | 50 | 5 | 70 | 0,37 |
| Prius D AP 5002,5 | 50 | 2,5 | 35 | 0,37 |
| Prius D AP 3028 | 30 | 28 | 175 | 0,37 |
| Prius D AP 3014 | 30 | 14 | 94 | 0,37 |
| Prius D AP 3010 | 30 | 10 | 70 | 0,37 |
| Prius D AP 3005 | 30 | 5 | 35 | 0,37 |
| Prius D AP 3076 | 30 | 76 | 175 | 0,37 |
| Prius D AP 3041 | 30 | 41 | 94 | 0,37 |
| Prius D AP 3030 | 30 | 30 | 70 | 0,37 |
| Prius D AP 3015 | 30 | 15 | 35 | 0,37 |
| Prius D AP 20170 | 20 | 170 | 175 | 0,37 |
| Prius D AP 2091 | 20 | 91 | 94 | 0,37 |
| Prius D AP 2068 | 20 | 68 | 70 | 0,37 |
| Prius D AP 2034 | 20 | 34 | 35 | 0,37 |
| Prius D AP 2030 | 20 | 30 | 175 | 0,37 |
| Prius D AP 2016 | 20 | 16 | 94 | 0,37 |
| Prius D AP 2012 | 20 | 12 | 70 | 0,37 |
| Prius D AP 2006 | 20 | 6 | 35 | 0,37 |
Potenze dei motori trifase 50 Hz; con motore monofase alcuni modelli montano un motore di potenza diversa.
Costruzione
- Corpo in alluminio con verniciatura epossidica
- Grado di protezione IP55 (IP65 in optional)
- Diaframma in PTFE
Alimentazioni
- Prius D MF, D AP MF: monofase 240 VAC 50 Hz
- Prius D, D AP: monofase o trifase 50 / 60 Hz
Materiali del corpo pompa
PVDF
Indicato per la maggior parte degli acidi, per i perossidi e per l'ipoclorito di sodio (cloro).
PP
Indicato per l'idrossido di sodio (soda caustica).
AISI 316L
Indicato per l'acido peracetico e l'idrossido di sodio.
PMMA
Indicato per sostanze a media e alta viscosità.
Assistenza
Diagnostica e messaggi di errore
Cause più frequenti di malfunzionamento e relativi interventi correttivi, da verificare prima di rivolgersi all’assistenza tecnica.
Approfondimento: la pompa non si innesca e non dosa →Se la pompa…
Portata insufficiente o assente
- Aria nel corpo pompa o nel tubo di aspirazioneAdescare la pompa fino alla completa evacuazione dell’aria.
- Valvola o tubo di aspirazione ostruiti o non a tenutaPulire o sostituire la valvola di aspirazione; sostituire il tubo.
- Filtro di fondo intasatoPulire il filtro.
- Altezza di aspirazione eccessiva rispetto al serbatoioRidurre l’altezza di aspirazione.
- Liquido ad alta viscositàImpiegare un tubo di aspirazione di diametro maggiore.
Surriscaldamento del motore e del corpo pompa
- Livello dell’olio insufficienteRabboccare l’olio: la pompa non deve mai funzionare in assenza di lubrificante.
- Pressione di esercizio superiore al valore di targaInstallare una valvola di limitazione della pressione.
- Mandata ostruita o bloccataLiberare il tubo di mandata.
- Collegamenti elettrici erratiRicollegare la pompa secondo le indicazioni del manuale.
Perdita di liquido dal corpo pompa
- Rottura del diaframmaContattare il nostro servizio tecnico per la sostituzione del diaframma.
Display acceso ma privo di indicazioni
- Batteria del display esauritaSostituire la batteria da 3 V posta sul circuito retrostante il display.
Display delle Prius D MF
| Messaggio | Significato | Intervento |
|---|---|---|
| LEVEL | Prodotto esaurito nel serbatoio. | Ripristinare il livello del prodotto nel serbatoio. |
| OVER FLOW | La portata richiesta supera il valore di targa. | Verificare le impostazioni e la portata, quindi spegnere e riaccendere la pompa. |
| HIGH VOLT | Tensione di alimentazione superiore ai limiti ammessi. | Verificare che la tensione corrisponda ai dati di targa; in caso di blocco della pompa, spegnerla e riaccenderla. |
| LOW VOLT | Tensione di alimentazione inferiore ai limiti ammessi; dopo 5 allarmi nell’arco di due minuti la pompa si blocca. | Verificare la tensione di rete, quindi spegnere e riaccendere la pompa. |
| ANOMALIA IMPIANTO | Arresto improvviso della pompa o del motore. | Individuare ed eliminare la causa dell’arresto, quindi spegnere e riaccendere la pompa. |
Display rosso: allarme; giallo: attenzione; verde: funzionamento normale; bianco: stand-by o OFF. Gli allarmi attivi sono consultabili in SETUP › INFO › ALARMS.
Prima accensione
Avviare la pompa con la regolazione della corsa al 20% e la minima contropressione; dopo circa 5 minuti aumentare gradualmente. Se la pressione supera il valore di targa, arrestare immediatamente il motore.
Olio
Controllare il livello tramite l’apposito indicatore e non far mai funzionare la pompa in assenza di olio; sostituirlo ogni 8.000 – 10.000 ore di esercizio e comunque almeno una volta l’anno.
Controlli periodici
Ogni tre mesi verificare bulloneria e tenute; una volta l’anno controllare che portata, pressione e potenza corrispondano ai dati di targa. Con prodotti abrasivi o corrosivi ridurre gli intervalli.
Qualora l’anomalia persista, contattateci. Prima di inviare la pompa in assistenza, svuotare il corpo pompa dal prodotto chimico e asciugarlo.
Riepilogo
Caratteristiche principali
Regolazione elettronica della portata
In funzione della modalità di lavoro e dei parametri impostati, la pompa adegua automaticamente la frequenza di iniezione per garantire il dosaggio richiesto.
Modelli: Prius D MF, Prius D AP MF
Regolazione meccanica della portata
La manopola consente di ridurre la corsa del diaframma, ovvero il volume della singola iniezione e, di conseguenza, la portata massima. Ciò comporta due vantaggi:
Dosaggio lineare: un numero elevato di iniezioni di piccolo volume favorisce la miscelazione del prodotto nel flusso d'acqua ed evita picchi di concentrazione.
Precisione ai bassi dosaggi: con una pompa da 10 l/h chiamata a dosare 1 l/h, la riduzione della corsa al 50% porta la portata massima a 5 l/h e raddoppia la frequenza di iniezione. Particolarmente indicata in abbinamento al contatore lancia impulsi.
Display digitale
Il display LCD integrato consente la programmazione della pompa e la visualizzazione costante dello stato operativo.
Modelli: Prius D MF, Prius D AP MF
Controllo di livello
La pompa è fornita di sonda di minimo livello per il serbatoio: all’esaurimento del prodotto segnala l'allarme sul display e attiva la relativa uscita.
Modelli: Prius D MF, Prius D AP MF
Stand-by
Avvio e arresto della pompa comandabili a distanza mediante un contatto di marcia/arresto da PLC o da altra sorgente.
Modelli: Prius D MF, Prius D AP MF
Sensore di flusso
È possibile collegare un sensore di flusso che verifica ogni singola iniezione: in caso di una o più iniezioni mancate, la pompa esegue un riadescamento automatico e recupera le iniezioni perse; in caso di esito negativo attiva l'uscita di allarme.
Modelli: Prius D MF, Prius D AP MF
Uscita allarme
In caso di anomalia si attiva un contatto privo di tensione, configurabile come normalmente aperto (N.O.) o normalmente chiuso (N.C.), per il comando di un segnalatore luminoso o acustico, l’invio di un SMS o la segnalazione dell'evento a un PLC.
Modelli: Prius D MF, Prius D AP MF
Consulenza tecnica
Indicateci le caratteristiche dell’applicazione: il nostro personale tecnico vi indicherà il modello, la configurazione e gli accessori più idonei.
