Prius P MF
Dosaggi costanti o proporzionali a segnali 4/20 mA, 0-10 V o a un contatore lancia impulsi.
- Costante (litri/ora)
- PPM
- Percentuale
- Millilitri per quintale
- Volt
- Impulsi
- Batch
- mA
- Timer
- Pausa / lavoro
Pompe dosatrici a motore
Serie Prius P
Pompe dosatrici a motore con pistone per dosaggi con portate o contropressioni elevate in applicazioni industriali. Installazione a piano o a parete con apposita staffa.
- Fino a 508 l/h
- Fino a 10 bar
- Monofase o trifase
- Versioni ATEX per atmosfere esplosive
508l/hPortata massima
10barPressione massima
175/minColpi massimi
2Modelli
2 modelli
Selezione del modello
Nel modello MF la portata si regola in frequenza, secondo la modalità di lavoro, e nel volume della singola iniezione; nel modello base solo nel volume della singola iniezione.
Versioni disponibili

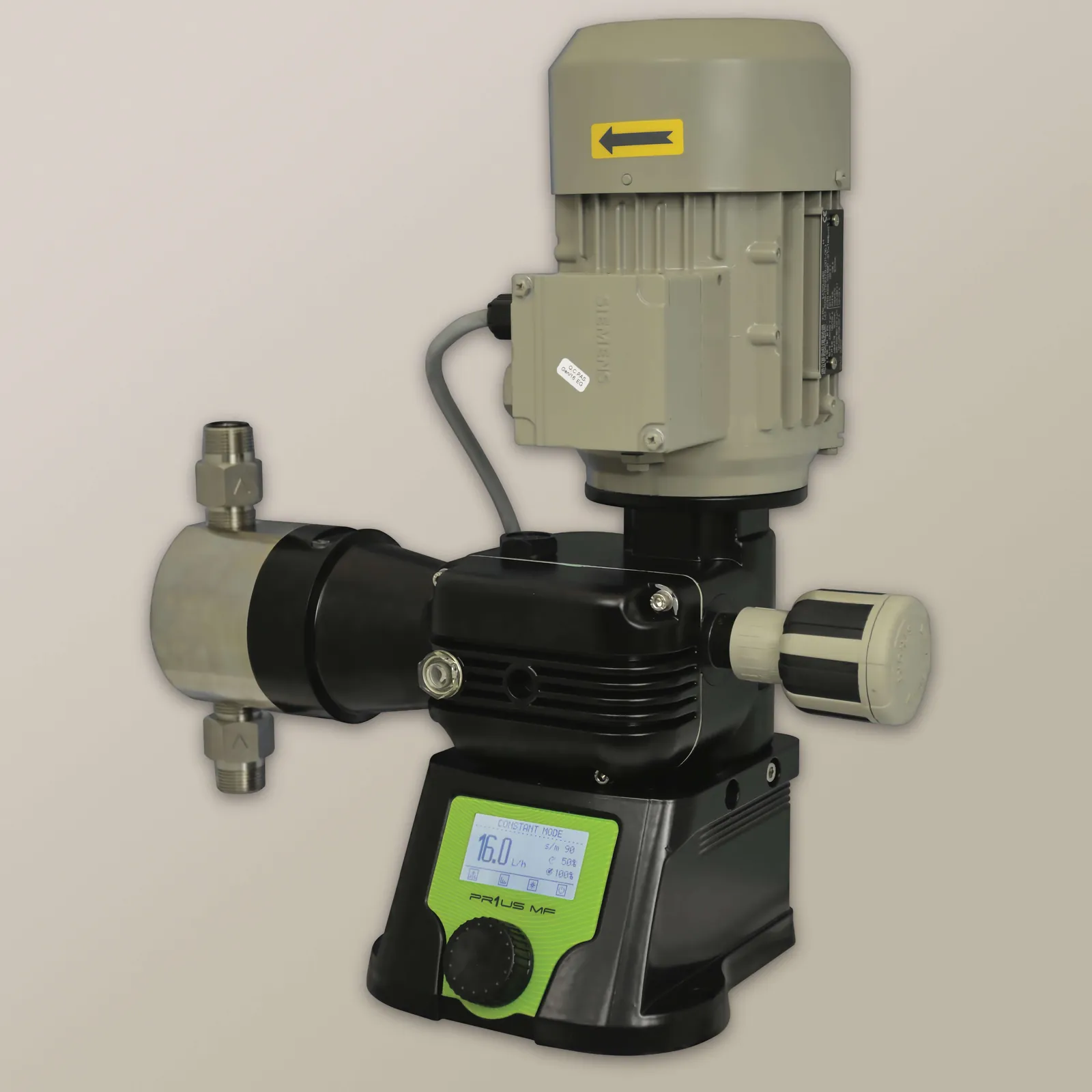

Prius P MF SSCorpo pompa in acciaio inox AISI 316L e pistone in acciaio inox AISI 420.
Corpo pompa: PP con pistone in ceramica, oppure AISI 316L con pistone in AISI 420
Alimentazione: monofase 240 VAC 50 Hz

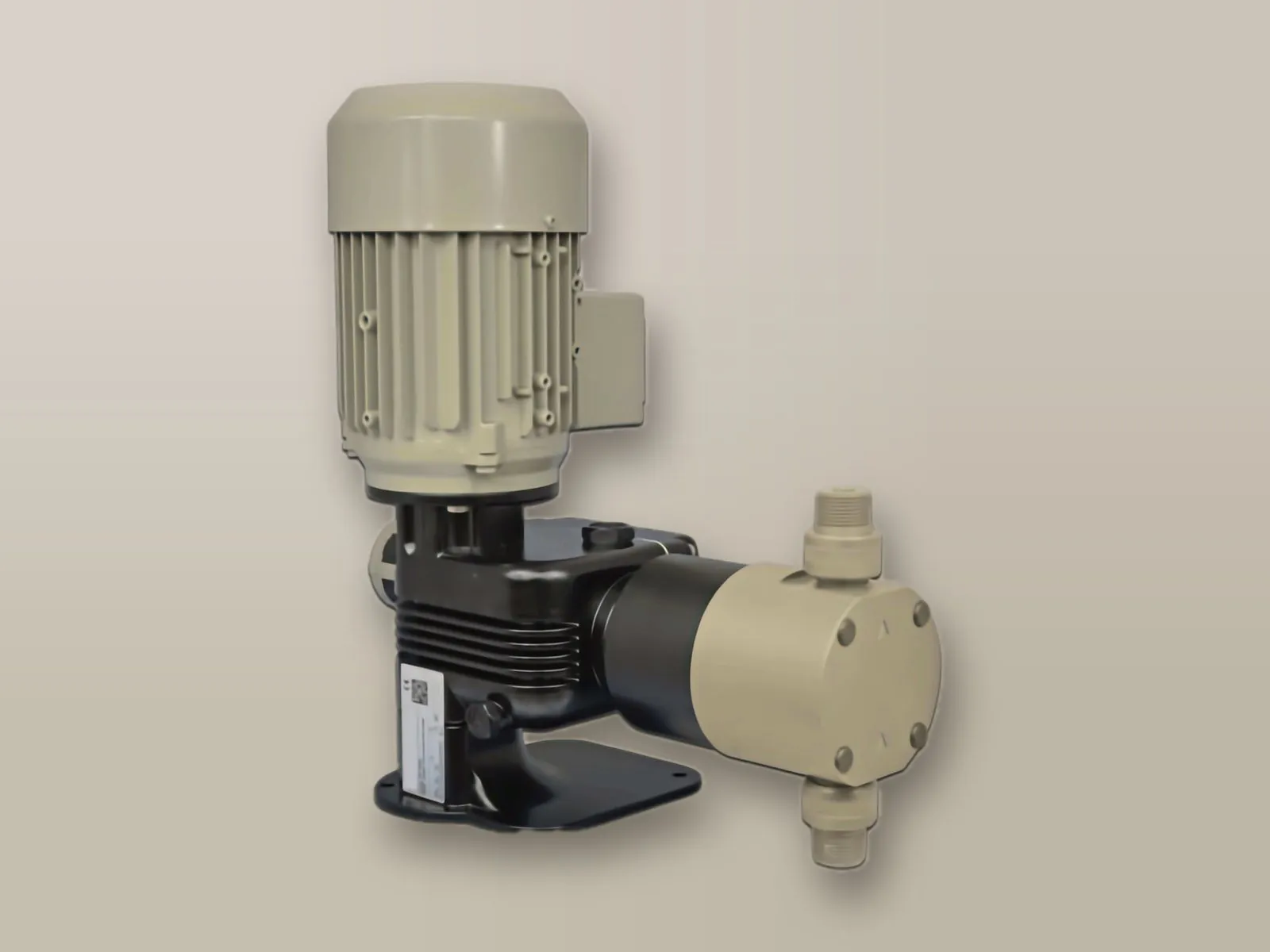

Prius P
Per dosaggi costanti di prodotti chimici.
- Costante
Corpo pompa: PP con pistone in ceramica, oppure AISI 316L con pistone in AISI 420
Guida alla scelta
Quale modello scegliere
Indicate come deve dosare la pompa, il prodotto, la portata e la contropressione: la guida propone il modello e la configurazione della serie più adatti, tra quelli riportati nei dati tecnici.
Rispondete alle domande e indicate portata e contropressione: il modello consigliato compare qui sotto.
Quadro sinottico
Confronto tra i modelli
| Funzione | P MF | P |
|---|---|---|
| Modalità di dosaggio | ||
| Costante | – | ● |
| Costante (litri/ora) | ● | – |
| Pausa / lavoro | ● | – |
| Impulsi | ● | – |
| PPM | ● | – |
| Millilitri per quintale | ● | – |
| Percentuale | ● | – |
| Batch | ● | – |
| mA | ● | – |
| Volt | ● | – |
| Timer | ● | – |
| Funzioni | ||
| Regolazione elettronica della portata | ● | – |
| Regolazione meccanica della portata | ● | ● |
| Display digitale | ● | – |
| Controllo di livello | ● | – |
| Stand-by | ● | – |
| Sensore di flusso | ● | – |
| Uscita allarme | ● | – |
Funzionamento
Modalità di dosaggio
Costante
La pompa dosa con frequenza costante, in funzione della percentuale di portata impostata mediante la manopola di regolazione della corsa del pistone.
Modelli: Prius P
Costante (litri/ora)
La pompa dosa con frequenza costante, in funzione della portata in litri/ora impostata.
Modelli: Prius P MF
Pausa / lavoro
La pompa esegue il ciclo programmato: durante il tempo di LAVORO dosa la quantità di prodotto impostata, durante il tempo di PAUSA il dosaggio è sospeso.
Modelli: Prius P MF
Impulsi
La pompa dosa in proporzione agli impulsi ricevuti da uno strumento di controllo esterno.
Modelli: Prius P MF
PPM
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore in PPM impostato; sono programmabili la concentrazione del prodotto e il volume per colpo.
Modelli: Prius P MF
Millilitri per quintale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e al valore MLQ (millilitri per quintale) impostato.
Modelli: Prius P MF
Percentuale
Il dosaggio è calcolato in base agli impulsi del contatore lancia impulsi e alla percentuale (%) impostata.
Modelli: Prius P MF
Batch
Un impulso da contatto esterno avvia il dosaggio della quantità impostata; è possibile programmare cicli di pausa e lavoro.
Modelli: Prius P MF
mA
Il segnale in corrente 0-4/20 mA comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: Prius P MF
Volt
Il segnale in tensione 0-10 V comanda il dosaggio in modo proporzionale, tra i valori minimo e massimo impostati.
Modelli: Prius P MF
Timer
È possibile programmare fino a 16 timer settimanali di attivazione e disattivazione, nei quali la pompa dosa la quantità di prodotto impostata.
Modelli: Prius P MF
Display a colori
Segnalazione cromatica dello stato
Nel modello MF il colore del display cambia in base allo stato di funzionamento, in modo da rendere un allarme riconoscibile anche a distanza.
Verde
Funzionamento regolare secondo i parametri impostati, nessun allarme attivo.
Giallo
Allarme non bloccante, ad esempio l'attesa di un segnale esterno.
Rosso
Allarme bloccante, ad esempio l’esaurimento del prodotto nel serbatoio.
Bianco
Pompa arrestata da un segnale di controllo esterno (stand-by).
Telecontrollo
Controllo a distanza
Il modello MF è integrabile nel vostro sistema di controllo tramite Modbus RTU, oppure può inviare un segnale 4/20 mA in sola lettura.
Modbus RTU integrato Optional
Integrazione nel vostro PLC: tutti i parametri della pompa sono gestibili dalla vostra interfaccia di controllo.
Uscita 4/20 mA Optional
Segnale in corrente proporzionale alla portata istantanea, da riportare al vostro PLC / SCADA per il monitoraggio remoto del funzionamento (sola lettura).
Dati tecnici
Prestazioni e configurazioni
Le pompe Prius P condividono la medesima costruzione di base; corpo pompa e pistone sono realizzati in materiali compatibili con il prodotto dosato. Le prestazioni dipendono dal modello, dalla contropressione di lavoro e dal numero di colpi al minuto.
Prius P MF
Spurgo manuale, idoneo alla maggior parte dei prodotti chimici. All’aumentare della viscosità del prodotto è consigliabile un numero ridotto di colpi al minuto.
Visualizza le 20 configurazioni
| Codice | Pressione max (bar) | Portata max (l/h) | Colpi / minuto |
|---|---|---|---|
| Prius P MF 1024 | 10 | 24 | 175 |
| Prius P MF 1013 | 10 | 13 | 94 |
| Prius P MF 1010 | 10 | 10 | 70 |
| Prius P MF 1005 | 10 | 5 | 35 |
| Prius P MF 1080 | 10 | 80 | 175 |
| Prius P MF 1043 | 10 | 43 | 94 |
| Prius P MF 1032 | 10 | 32 | 70 |
| Prius P MF 1016 | 10 | 16 | 35 |
| Prius P MF 10130 | 10 | 130 | 175 |
| Prius P MF 1070 | 10 | 70 | 94 |
| Prius P MF 1052 | 10 | 52 | 70 |
| Prius P MF 1026 | 10 | 26 | 35 |
| Prius P MF 10210 | 10 | 210 | 175 |
| Prius P MF 10113 | 10 | 113 | 94 |
| Prius P MF 1084 | 10 | 84 | 70 |
| Prius P MF 1042 | 10 | 42 | 35 |
| Prius P MF 10320 | 10 | 320 | 175 |
| Prius P MF 10172 | 10 | 172 | 94 |
| Prius P MF 10128 | 10 | 128 | 70 |
| Prius P MF 1064 | 10 | 64 | 35 |
Prius P
Spurgo manuale, idoneo alla maggior parte dei prodotti chimici. All’aumentare della viscosità del prodotto è consigliabile un numero ridotto di colpi al minuto.
Visualizza le 24 configurazioni
| Codice | Pressione max (bar) | Portata max (l/h) | Colpi / minuto |
|---|---|---|---|
| Prius P 1024 | 10 | 24 | 175 |
| Prius P 1013 | 10 | 13 | 94 |
| Prius P 1010 | 10 | 10 | 70 |
| Prius P 1005 | 10 | 5 | 35 |
| Prius P 1080 | 10 | 80 | 175 |
| Prius P 1043 | 10 | 43 | 94 |
| Prius P 1032 | 10 | 32 | 70 |
| Prius P 1016 | 10 | 16 | 35 |
| Prius P 10130 | 10 | 130 | 175 |
| Prius P 1070 | 10 | 70 | 94 |
| Prius P 1052 | 10 | 52 | 70 |
| Prius P 1026 | 10 | 26 | 35 |
| Prius P 10210 | 10 | 210 | 175 |
| Prius P 10113 | 10 | 113 | 94 |
| Prius P 1084 | 10 | 84 | 70 |
| Prius P 1042 | 10 | 42 | 35 |
| Prius P 10320 | 10 | 320 | 175 |
| Prius P 10172 | 10 | 172 | 94 |
| Prius P 10128 | 10 | 128 | 70 |
| Prius P 1064 | 10 | 64 | 35 |
| Prius P 07508 | 7 | 508 | 175 |
| Prius P 07273 | 7 | 273 | 94 |
| Prius P 07203 | 7 | 203 | 70 |
| Prius P 07101 | 7 | 101 | 35 |
Costruzione
- Corpo in alluminio con verniciatura epossidica
- Grado di protezione IP55 (IP65 in optional)
Alimentazioni
- Prius P MF: monofase 240 VAC 50 Hz
- Prius P: monofase o trifase 50 / 60 Hz
Parti idrauliche

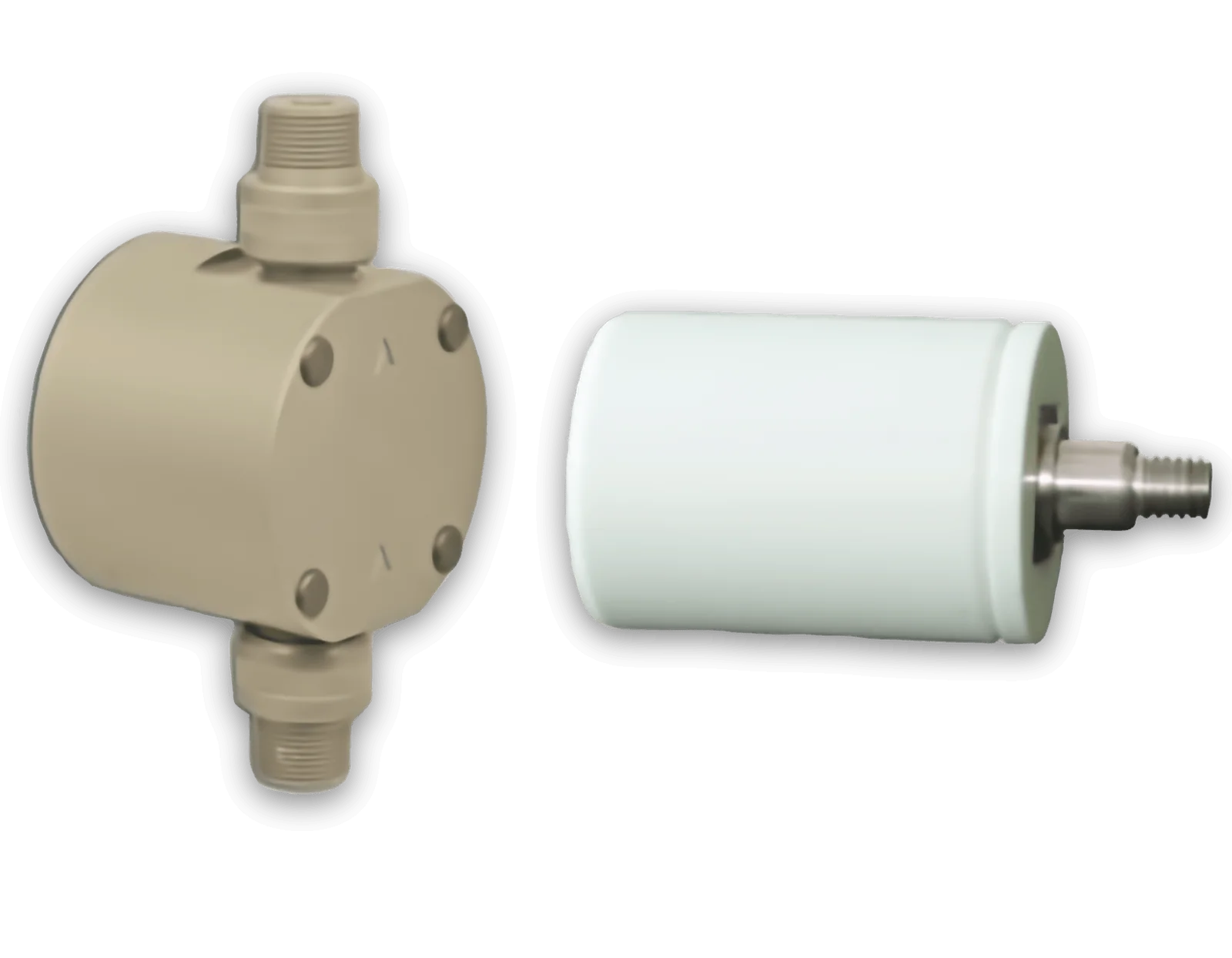

PP + ceramica
Corpo pompa in PP e pistone in ceramica SIALOX96.

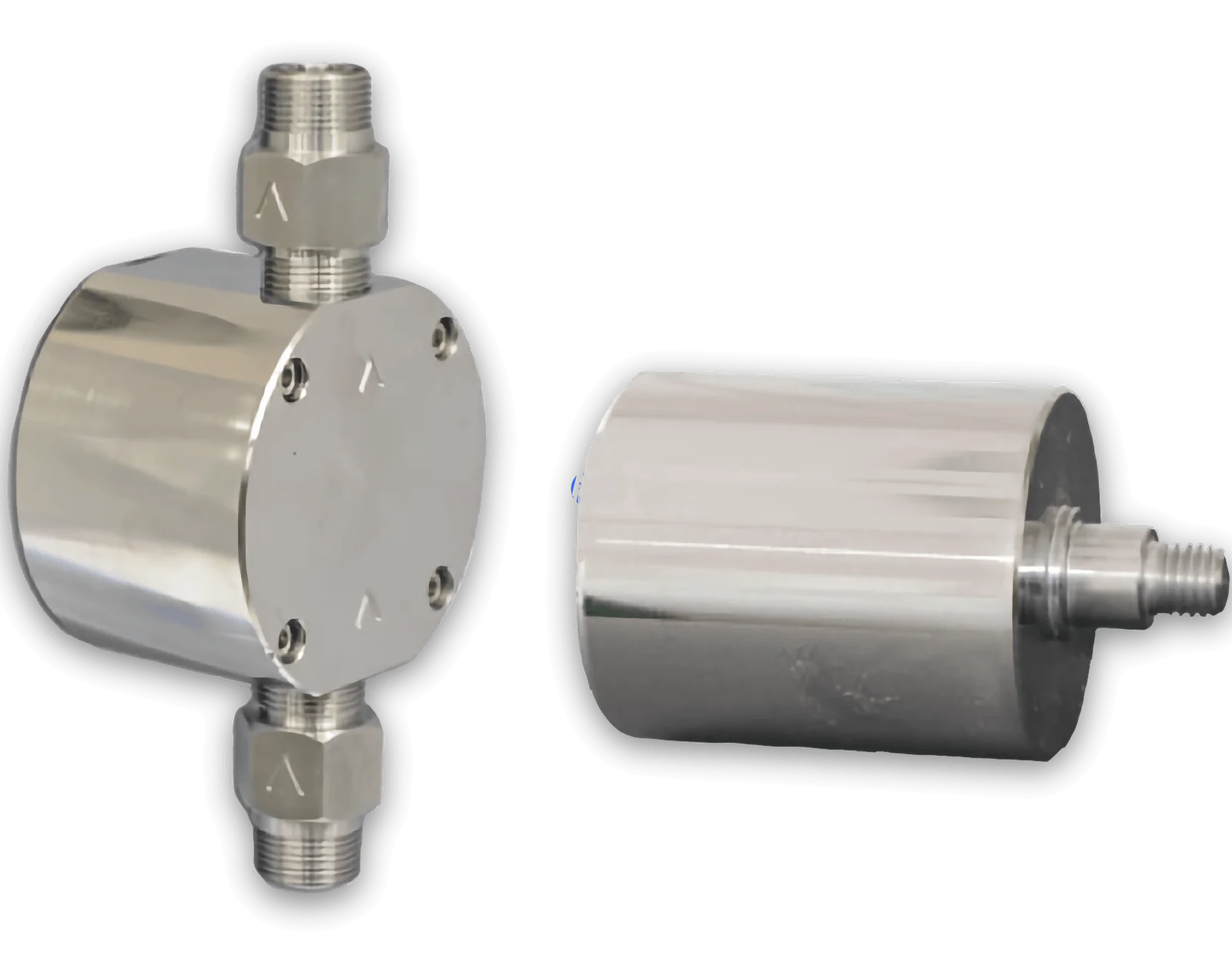

AISI 316L + AISI 420
Corpo pompa in acciaio inox AISI 316L e pistone in acciaio inox AISI 420.
Assistenza
Diagnostica e messaggi di errore
Cause più frequenti di malfunzionamento e relativi interventi correttivi, da verificare prima di rivolgersi all’assistenza tecnica.
Approfondimento: la pompa non si innesca e non dosa →Se la pompa…
Portata insufficiente o assente
- Aria nel corpo pompa o nel tubo di aspirazioneAdescare la pompa fino alla completa evacuazione dell’aria.
- Valvola o tubo di aspirazione ostruiti o non a tenutaPulire o sostituire la valvola di aspirazione; sostituire il tubo.
- Filtro di fondo intasatoPulire il filtro.
- Altezza di aspirazione eccessiva rispetto al serbatoioRidurre l’altezza di aspirazione.
- Liquido ad alta viscositàImpiegare un tubo di aspirazione di diametro maggiore.
Surriscaldamento del motore e del corpo pompa
- Livello dell’olio insufficienteRabboccare l’olio: la pompa non deve mai funzionare in assenza di lubrificante.
- Pressione di esercizio superiore al valore di targaInstallare una valvola di limitazione della pressione.
- Mandata ostruita o bloccataLiberare il tubo di mandata.
- Collegamenti elettrici erratiRicollegare la pompa secondo le indicazioni del manuale.
Perdita di liquido dal corpo pompa
- O-ring del pistone danneggiatoContattare il nostro servizio tecnico per la sostituzione.
Display acceso ma privo di indicazioni
- Batteria del display esauritaSostituire la batteria da 3 V posta sul circuito retrostante il display.
Display della Prius P MF
| Messaggio | Significato | Intervento |
|---|---|---|
| LEVEL | Prodotto esaurito nel serbatoio. | Ripristinare il livello del prodotto nel serbatoio. |
| OVER FLOW | La portata richiesta supera il valore di targa. | Verificare le impostazioni e la portata, quindi spegnere e riaccendere la pompa. |
| HIGH VOLT | Tensione di alimentazione superiore ai limiti ammessi. | Verificare che la tensione corrisponda ai dati di targa; in caso di blocco della pompa, spegnerla e riaccenderla. |
| LOW VOLT | Tensione di alimentazione inferiore ai limiti ammessi; dopo 5 allarmi nell’arco di due minuti la pompa si blocca. | Verificare la tensione di rete, quindi spegnere e riaccendere la pompa. |
| ANOMALIA IMPIANTO | Arresto improvviso della pompa o del motore. | Individuare ed eliminare la causa dell’arresto, quindi spegnere e riaccendere la pompa. |
| SEFL | Il sensore di flusso non rileva il passaggio del prodotto entro il tempo impostato (5 secondi da impostazione di fabbrica). | Verificare il sensore e la linea di mandata, quindi spegnere e riaccendere la pompa. |
Display rosso: allarme; giallo: attenzione; verde: funzionamento normale; bianco: stand-by o OFF. Gli allarmi attivi sono consultabili in SETUP › INFO › ALARMS.
Prima accensione
Avviare la pompa con la regolazione della corsa al 20% e la minima contropressione; dopo circa 5 minuti aumentare gradualmente. Se la pressione supera il valore di targa, arrestare immediatamente il motore.
Olio
Controllare il livello tramite l’apposito indicatore e non far mai funzionare la pompa in assenza di olio; sostituirlo ogni 8.000 – 10.000 ore di esercizio e comunque almeno una volta l’anno.
Controlli periodici
Ogni tre mesi verificare bulloneria e tenute; una volta l’anno controllare che portata, pressione e potenza corrispondano ai dati di targa. Con prodotti abrasivi o corrosivi ridurre gli intervalli.
Qualora l’anomalia persista, contattateci. Prima di inviare la pompa in assistenza, svuotare il corpo pompa dal prodotto chimico e asciugarlo.
Riepilogo
Caratteristiche principali
Regolazione elettronica della portata
In funzione della modalità di lavoro e dei parametri impostati, la pompa adegua automaticamente la frequenza di iniezione per garantire il dosaggio richiesto.
Modelli: Prius P MF
Regolazione meccanica della portata
La manopola consente di ridurre la corsa del pistone, ovvero il volume della singola iniezione e, di conseguenza, la portata massima. Ciò comporta due vantaggi:
Dosaggio lineare: un numero elevato di iniezioni di piccolo volume favorisce la miscelazione del prodotto nel flusso d'acqua ed evita picchi di concentrazione.
Precisione ai bassi dosaggi: con una pompa da 10 l/h chiamata a dosare 1 l/h, la riduzione della corsa al 50% porta la portata massima a 5 l/h e raddoppia la frequenza di iniezione. Particolarmente indicata in abbinamento al contatore lancia impulsi.
Display digitale
Il display LCD integrato consente la programmazione della pompa e la visualizzazione costante dello stato operativo.
Modelli: Prius P MF
Controllo di livello
La pompa è fornita di sonda di minimo livello per il serbatoio: all’esaurimento del prodotto segnala l'allarme sul display e attiva la relativa uscita.
Modelli: Prius P MF
Stand-by
Avvio e arresto della pompa comandabili a distanza mediante un contatto di marcia/arresto da PLC o da altra sorgente.
Modelli: Prius P MF
Sensore di flusso
È possibile collegare un sensore di flusso che verifica ogni singola iniezione: in caso di una o più iniezioni mancate, la pompa esegue un riadescamento automatico e recupera le iniezioni perse; in caso di esito negativo attiva l'uscita di allarme.
Modelli: Prius P MF
Uscita allarme
In caso di anomalia si attiva un contatto privo di tensione, configurabile come normalmente aperto (N.O.) o normalmente chiuso (N.C.), per il comando di un segnalatore luminoso o acustico, l’invio di un SMS o la segnalazione dell'evento a un PLC.
Modelli: Prius P MF
Consulenza tecnica
Indicateci le caratteristiche dell’applicazione: il nostro personale tecnico vi indicherà il modello, la configurazione e gli accessori più idonei.
