Due reagenti
Il sistema combina ammoniaca (NH3) e ipoclorito di sodio (NaClO) per produrre monoclorammina.
Produzione e dosaggio
MDS
Sistema compatto per la produzione automatica di monoclorammina (NH2Cl), per uso potabile o industriale. Due reagenti a concentrazione nota vengono dosati insieme all’acqua di diluizione in un reattore in PVDF, fino a 2 g/l (2.000 ppm).
- Monoclorammina da 50 a 5.000 g/h
- Dosaggio continuo, non a impulsi

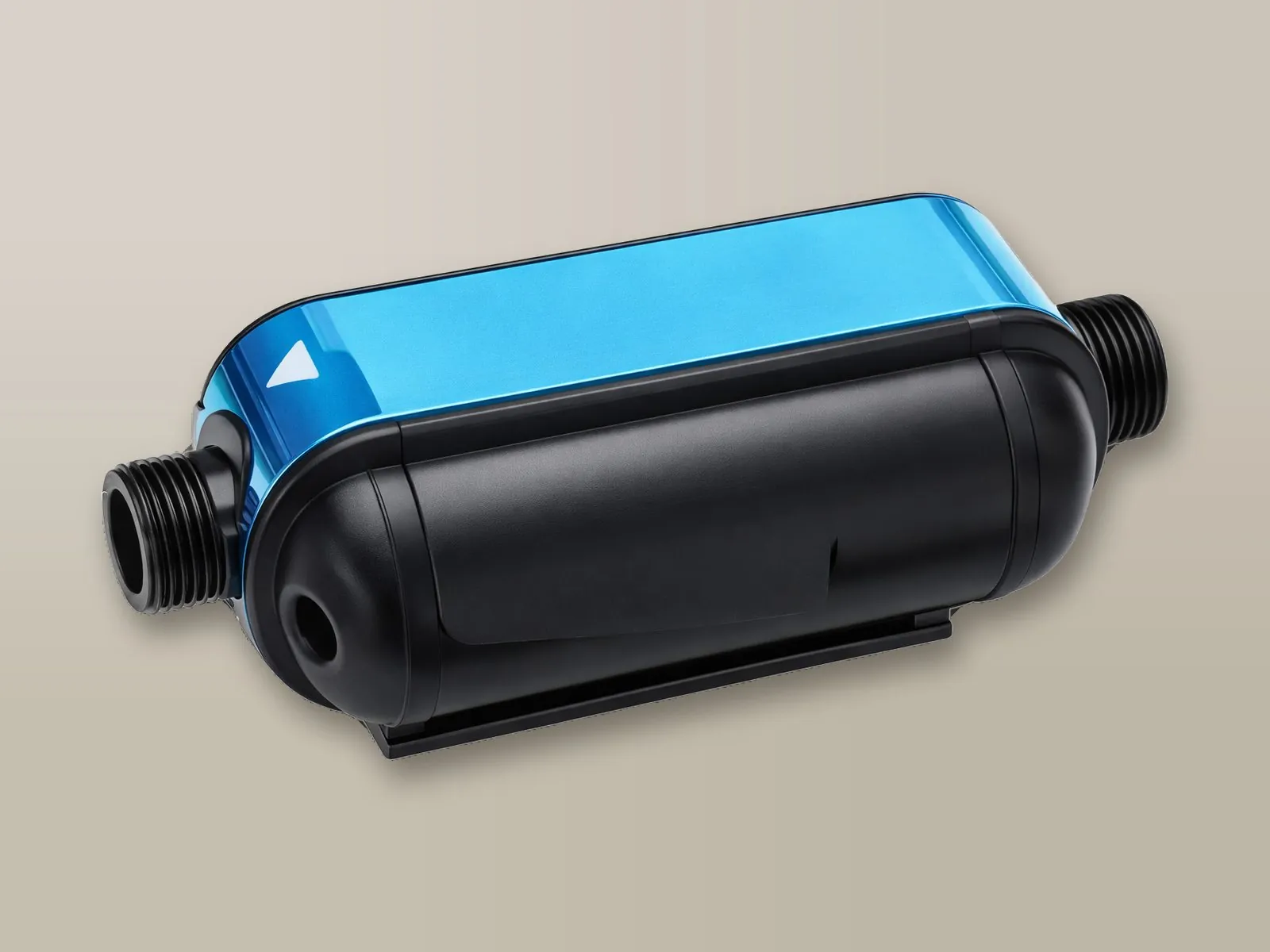

- Misuratori di portata a ultrasuoni
- HMI touch 7" e Modbus TCP/IP
50 – 5.000g/hMonoclorammina
2g/lConcentrazione
0,5 – 5ppmCampo di dosaggio
7"Schermo touch
Come funziona
Produzione della monoclorammina
La produzione è gestita dallo strumento e può essere asservita a un misuratore di portata dell’acqua da trattare.

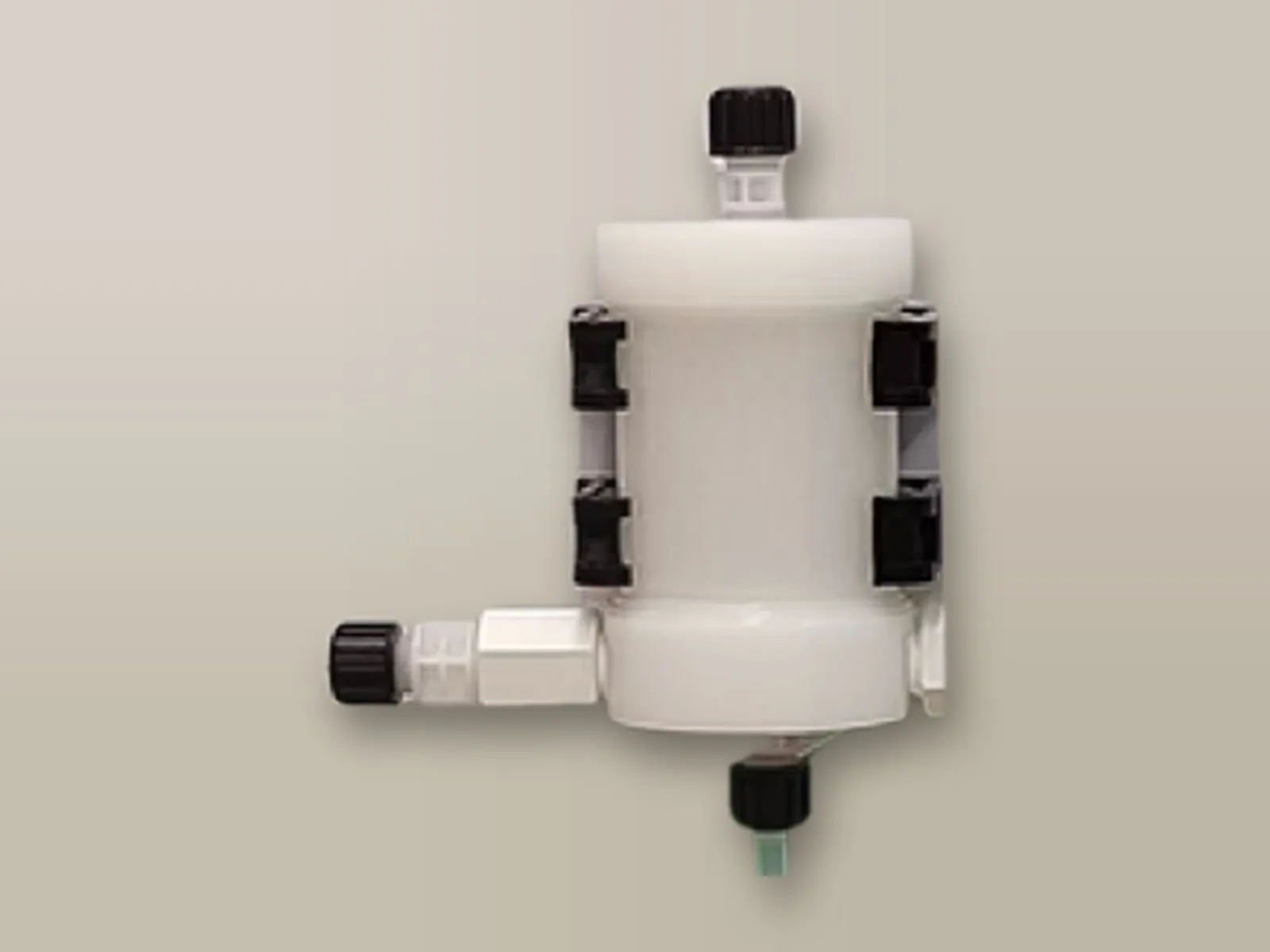

Reattore in PVDF
I due reagenti e l’acqua di diluizione vengono immessi contemporaneamente nel reattore, fino a una concentrazione di 2 g/l di monoclorammina.
Tre protezioni
Controllo della pompa del reagente 1, della pompa del reagente 2 e della portata minima dell’acqua di diluizione, mediante misuratori a ultrasuoni.
Componenti
Composizione del sistema
Pompe Prisma
Due pompe autoadescanti a membrana con motore passo-passo, testa con membrana in PTFE e valvole in PVDF, per un dosaggio omogeneo e continuo con controllo preciso del flusso.
Pompe Prisma →Misuratori a ultrasuoni
Uno per ogni pompa (“Control Flow”) e uno per l’acqua di diluizione: forniscono allo strumento un riscontro in tempo reale e consentono la regolazione automatica del dosaggio.
Manometri con separatore
Indicano la pressione di lavoro di ciascuna pompa; il separatore a membrana li protegge dal contatto con i prodotti chimici.
Valvola di contropressione
Impedisce l’innesco di sifonamenti anche con punto di iniezione a quota inferiore rispetto ai serbatoi.
Sicurezza
Sensori di minimo livello dei reagenti, vasca di raccolta delle perdite e portelle di sicurezza.
Strumento di controllo
HMI touch a colori da 7" che gestisce produzione e dosaggio; porta Ethernet con Modbus TCP/IP.
Funzioni
Modalità di dosaggio
Calcolo automatico
Lo strumento calcola le quantità dei due reagenti in funzione della produzione di monoclorammina richiesta.
Concentrazione
Si imposta la concentrazione percentuale dei reagenti impiegati.
Proporzionale
In proporzione al segnale 4-20 mA del misuratore di portata dell’acqua da trattare.
Manuale
Funzionamento alla portata impostata; calibrazione delle pompe eseguibile dallo strumento.
Dati tecnici
Scheda tecnica
Modelli
| Modello | Monoclorammina massima | Pressione massima |
|---|---|---|
| Modello 1 (100) | 1.000 g/h | 10 bar |
| Modello 2 (200) | 2.000 g/h | 7 bar |
| Modello 3 (300) | 3.000 g/h | 5 bar |
| Modello 4 (500) | 5.000 g/h | 4 bar |
Altri modelli su richiesta.
Dati generali
| MDS | |
|---|---|
| Produzione di monoclorammina | Da 50 a 5.000 g/h |
| Concentrazione nel reattore | 2 g/l (2.000 ppm) |
| Campo di dosaggio | 0,5 – 5 ppm |
| Alimentazione | 230 VAC 50/60 Hz, 500 W |
| Protezione | IP65 |
| Armadio | PEHD, 750 × 1.500 mm, profondità 560 mm |
| Comunicazione | Ethernet, Modbus TCP/IP |
Telecontrollo
Integrazione nell’impianto
Porta Ethernet con Modbus TCP/IP per l’integrazione nel PLC o nello SCADA; tutti gli allarmi sono remotizzabili.
Ethernet
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Modbus TCP/IP
Integrazione nel vostro PLC o SCADA tramite rete Ethernet.
Uscita 0-4/20 mA
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Schema
Vista frontale e posteriore

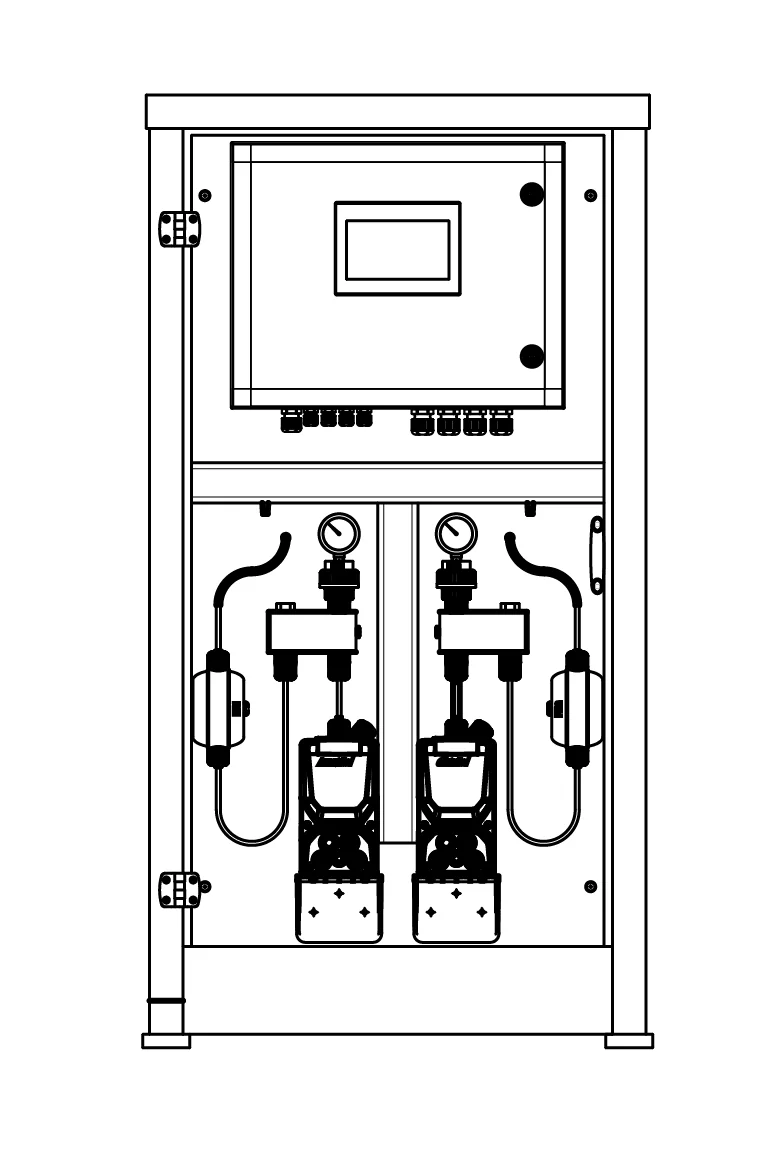

Vista frontale

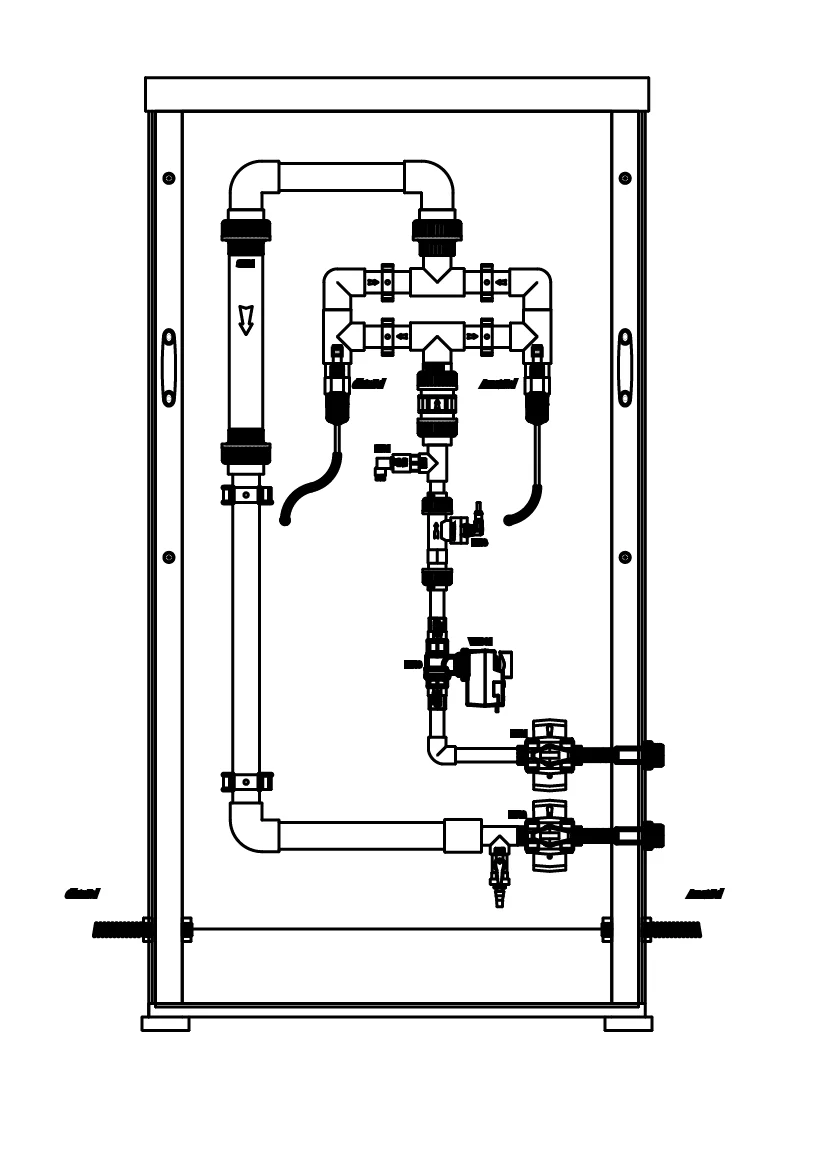

Vista posteriore
Impiego
Campi di impiego
Acque potabili
Acque potabili e di falda.
Legionella
Controllo della legionella nei circuiti di acqua sanitaria.
Industria
Industria alimentare, torri di raffreddamento, osmosi inversa.
Acque reflue
Acque reflue.
Installazioni
Esempi di installazione
I sistemi vengono forniti preassemblati e collaudati, nella forma più adatta al locale tecnico: su pannello, in armadio o su skid (con copertura, in box o su telaio), anche su misura. Alcune realizzazioni.
Su pannello
Strumento, pompe, porta elettrodi e accessori montati e cablati su un pannello a parete.
In armadio
Pannello del sistema e serbatoi dei prodotti raccolti in un unico armadio.
Armadio a parete
Tubazioni, pompe e quadro elettrico in un armadio a parete con porta.
Skid con copertura
Skid con struttura rialzata in acciaio inox e copertura di protezione in PMMA.
Skid in box
Skid chiuso in un box con porta, con i serbatoi dei prodotti alla base.
Skid su telaio
Skid su telaio con ante, preassemblato e pronto per l’allacciamento.
Sul contenitore
Pompa dosatrice montata direttamente sul contenitore: la soluzione più compatta.
Nel locale tecnico
Installazione a parete nel locale tecnico, con i serbatoi dei prodotti a pavimento.
È possibile montare anche pompe, strumenti o componenti forniti dal cliente, con dimensioni, pannello di fondo e quadro elettrico personalizzati. Stazioni di dosaggio e skid →
Dimensionamento dell’impianto
Indicateci la portata d’acqua da trattare e il dosaggio richiesto: proporremo il modello e la configurazione di installazione più idonei.
