Misura continua
La sonda rileva in continuo la torbidità dell’acqua nel serbatoio o nella tubazione.
Misura e regolazione
LDsETORB2
La torbidità è un parametro rilevante per le acque potabili, reflue, di processo e di piscina. Il sistema LDsETORB2 la misura in NTU e, in funzione del set point, comanda le valvole a tre vie motorizzate che deviano allo scarico l’acqua torbida invece di inviarla al deposito.
- Scala 0/40 – 0/400 – 0/4.000 NTU
- Metodo nefelometrico ISO 7027
- Autopulizia programmabile a getto d’acqua
- In by-pass o in immersione
4.000NTUScala massima
± 5%Errore massimo
< 2%Ripetibilità
0 – 40°CTemperatura di lavoro
Come funziona
Principio di regolazione

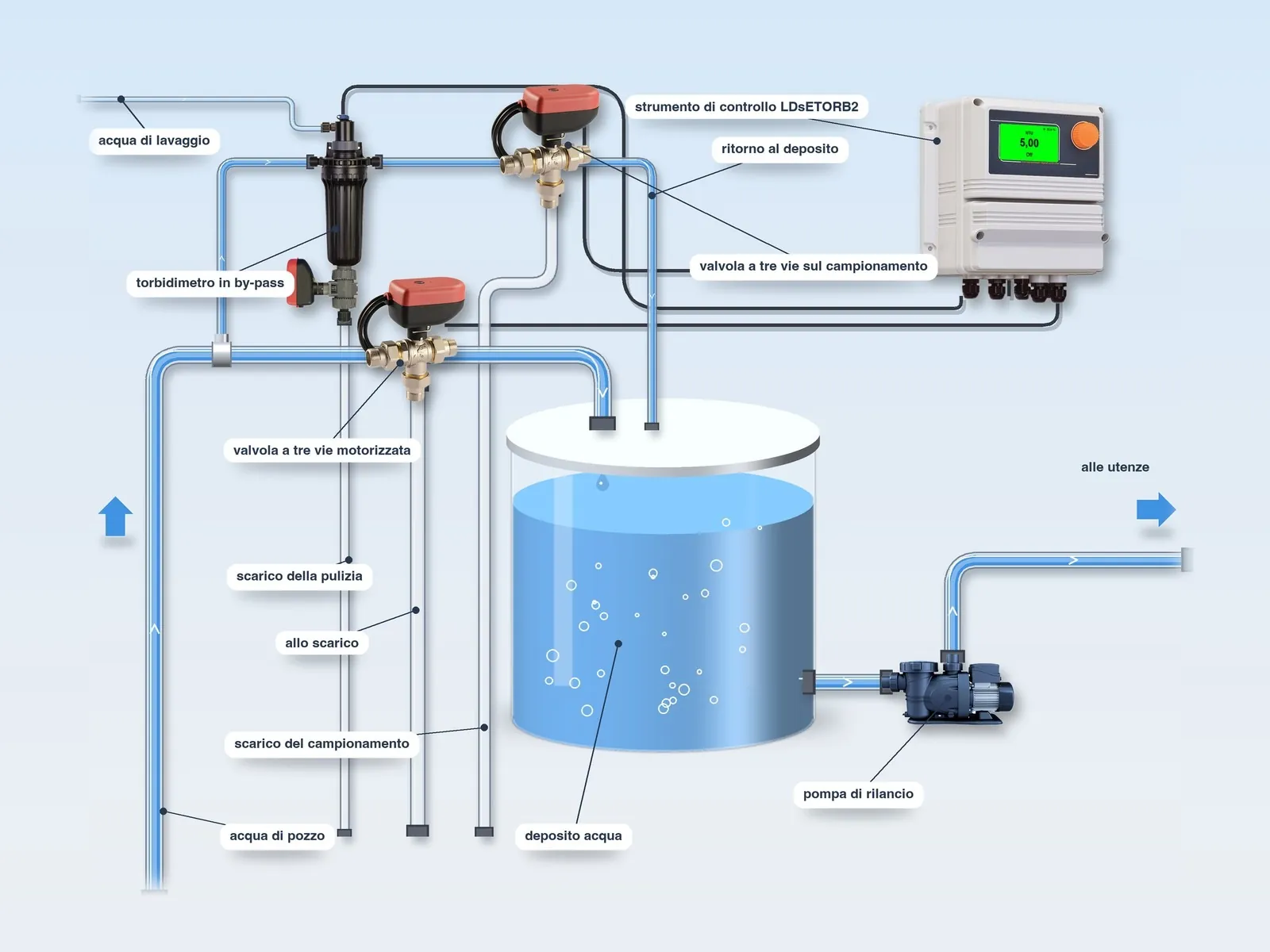

Installazione in by-pass: la sonda, nel porta sonde a deflusso sulla tubazione di carico, analizza l’acqua in arrivo. Se la torbidità supera il set point, la valvola a tre vie motorizzata sul carico devia l’acqua allo scarico; una seconda valvola a tre vie, sul ritorno del campionamento, scarica l’acqua campionata sporca invece di rimandarla nel deposito. Il porta sonda ha una valvola motorizzata di scarico per la pulizia e, sulla testa, l’attacco dell’acqua di lavaggio della sonda.
Deviazione allo scarico
Al superamento del set point lo strumento comanda la valvola a tre vie motorizzata sul carico, che invia l’acqua torbida allo scarico invece che al deposito.
Ritorno al set point
La valvola resta in posizione di scarico finché la torbidità non rientra nel valore impostato; la sonda continua ad analizzare l’acqua in ingresso.
In immersione

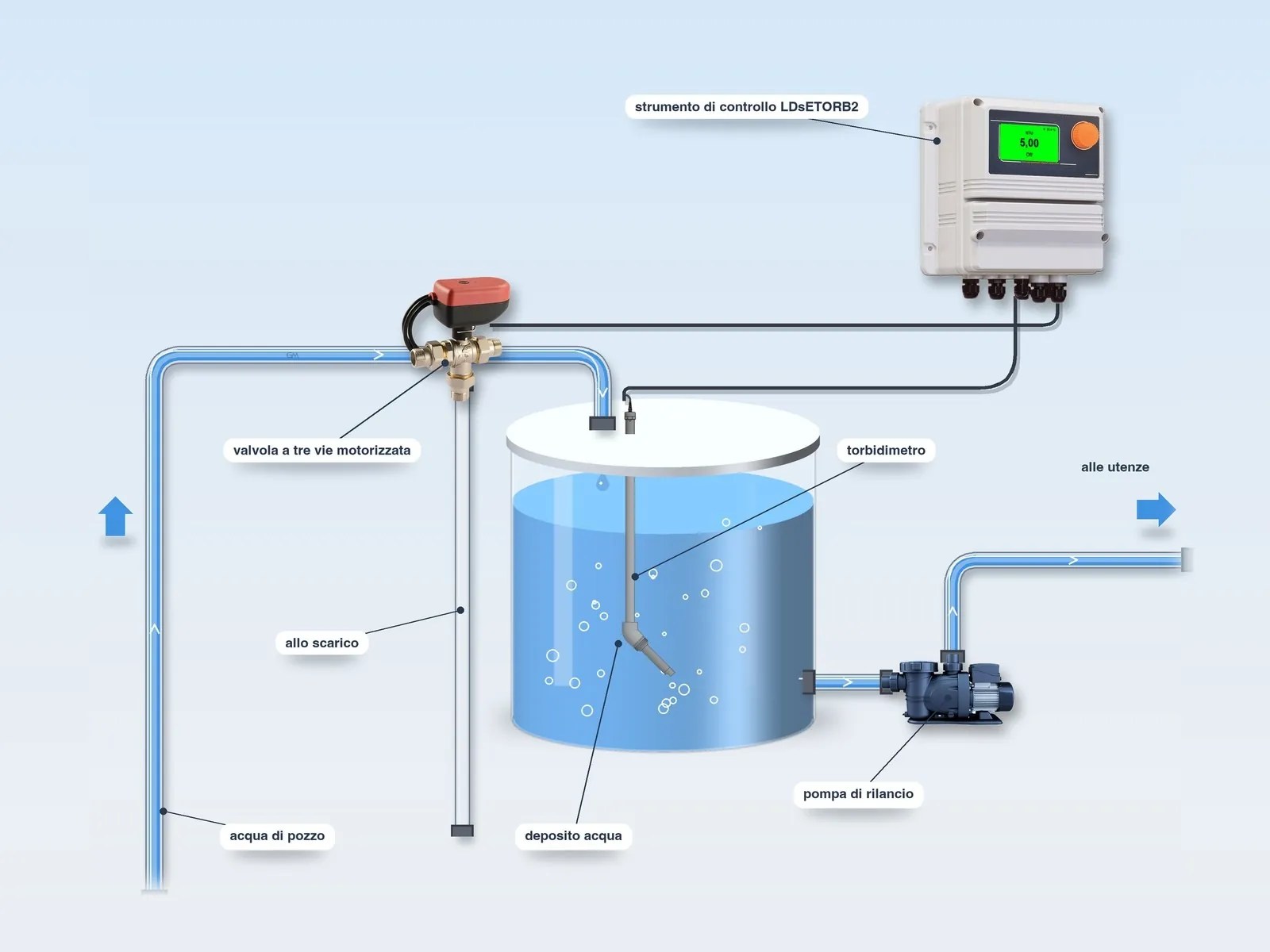

Installazione in immersione
È possibile anche l’installazione in immersione: la sonda è immersa direttamente nel deposito e, al superamento del set point, la valvola a tre vie motorizzata sul carico devia allo scarico l’acqua torbida.
Impiego
Campi di impiego
Acque potabili
Acque grezze di pozzi e sorgenti, private e di acquedotti pubblici.
Approfondimento: l’acqua del pozzo →Circuiti sanitari
Circuiti di acqua sanitaria.
Industria
Acque di processo industriali.
Piscine
Acque di piscina.
Acque reflue
Acque reflue civili e industriali.
Sonda
Sonda ETORB2
Corpo in PVC, finestra ottica in vetro zaffiro e sensore di temperatura integrato.
Luce diffusa a 90°
Misura nefelometrica a luce diffusa NIR a 90°, rispondente agli standard ISO 7027 ed EN 27027, con compensazione automatica della temperatura.
Tre scale di misura
Scala impostabile manualmente: 0/40, 0/400 o 0/4.000 NTU (risoluzione 0,01 – 0,1 – 1 NTU); errore massimo ± 5%, ripetibilità entro il 2% del valore letto.
Autopulizia
Un getto d’acqua (massimo 1 bar) pulisce la finestra ottica, con durata e frequenza programmabili dallo strumento.
La sonda →
Dati tecnici
Scheda tecnica delle sonde
| Valore | |
|---|---|
| Scala | 0/40 – 0/400 – 0/4.000 NTU, impostabile manualmente |
| Risoluzione | In base alla scala |
| Errore massimo | ± 5% |
| Ripetibilità | < 2% del valore letto |
| Temperatura di lavoro | 0 – 40 °C (risoluzione 0,1 °C) |
| Pressione massima | 2 bar |
| Pressione di pulizia | Massimo 1 bar |
| Ottica | Vetro zaffiro |
| Posizione | By-pass o immersione |
Schede delle sonde
Sonda di torbidità
| ETORB2 | |
|---|---|
| Scala di lettura | 0/40 NTU – 0/400 NTU – 0/4.000 NTU |
| Errore di misura | ± 5% del valore letto |
| Sistema di misura | Luce diffusa NIR a 90°, principio nefelometrico |
| Corpo | PVC |
| Finestra ottica | Vetro zaffiro |
| Compensazione automatica | Temperatura |
| Autopulizia | Sì (getto d’acqua, max 1 bar) |
| Temperatura di lavoro | 0 – 40 °C |
| Pressione di lavoro | 2 bar |
Installazione
In by-pass o in immersione

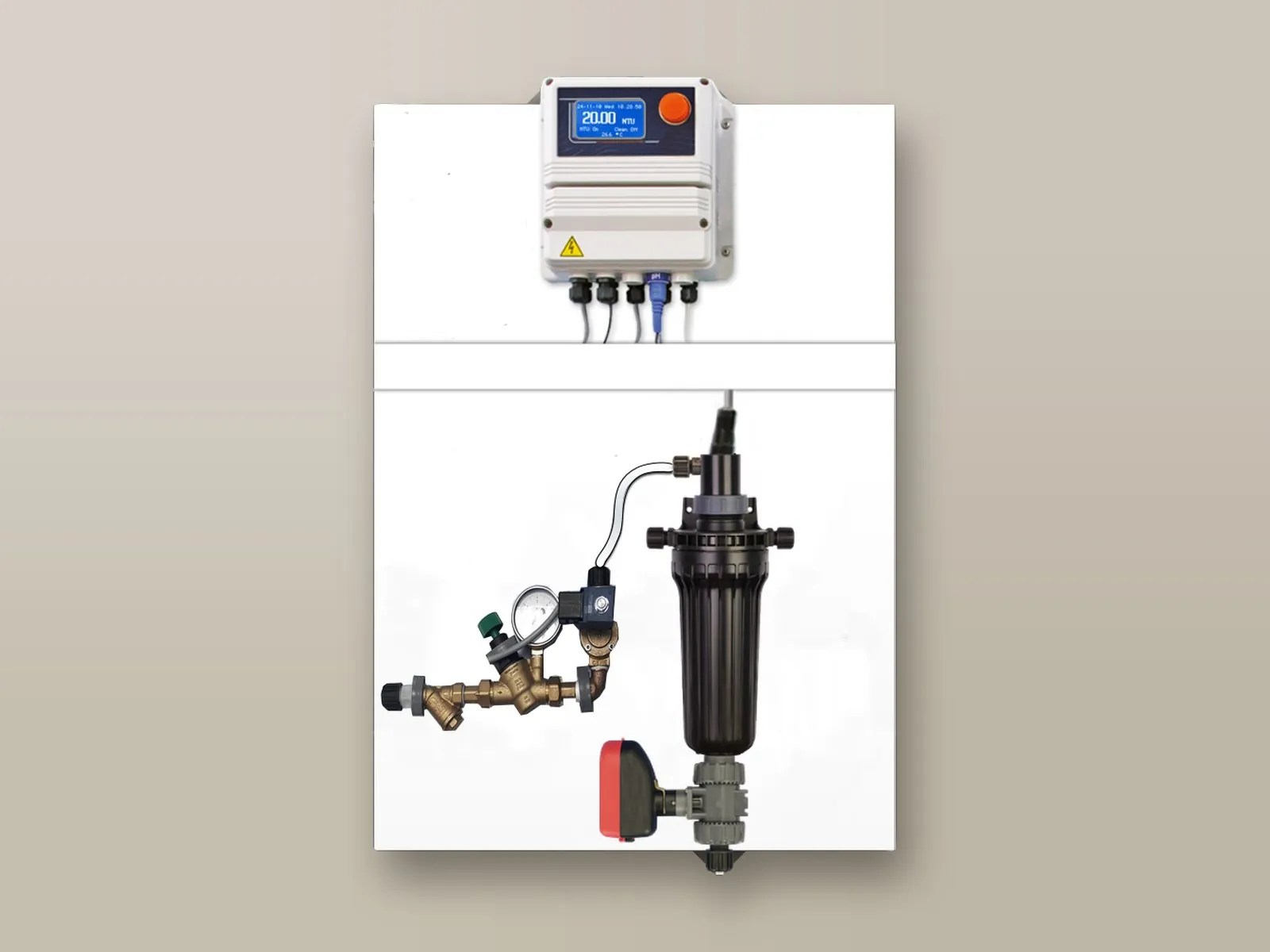

In by-pass
Nel porta sonda a deflusso, con valvola di scarico motorizzata.
Porta elettrodi →

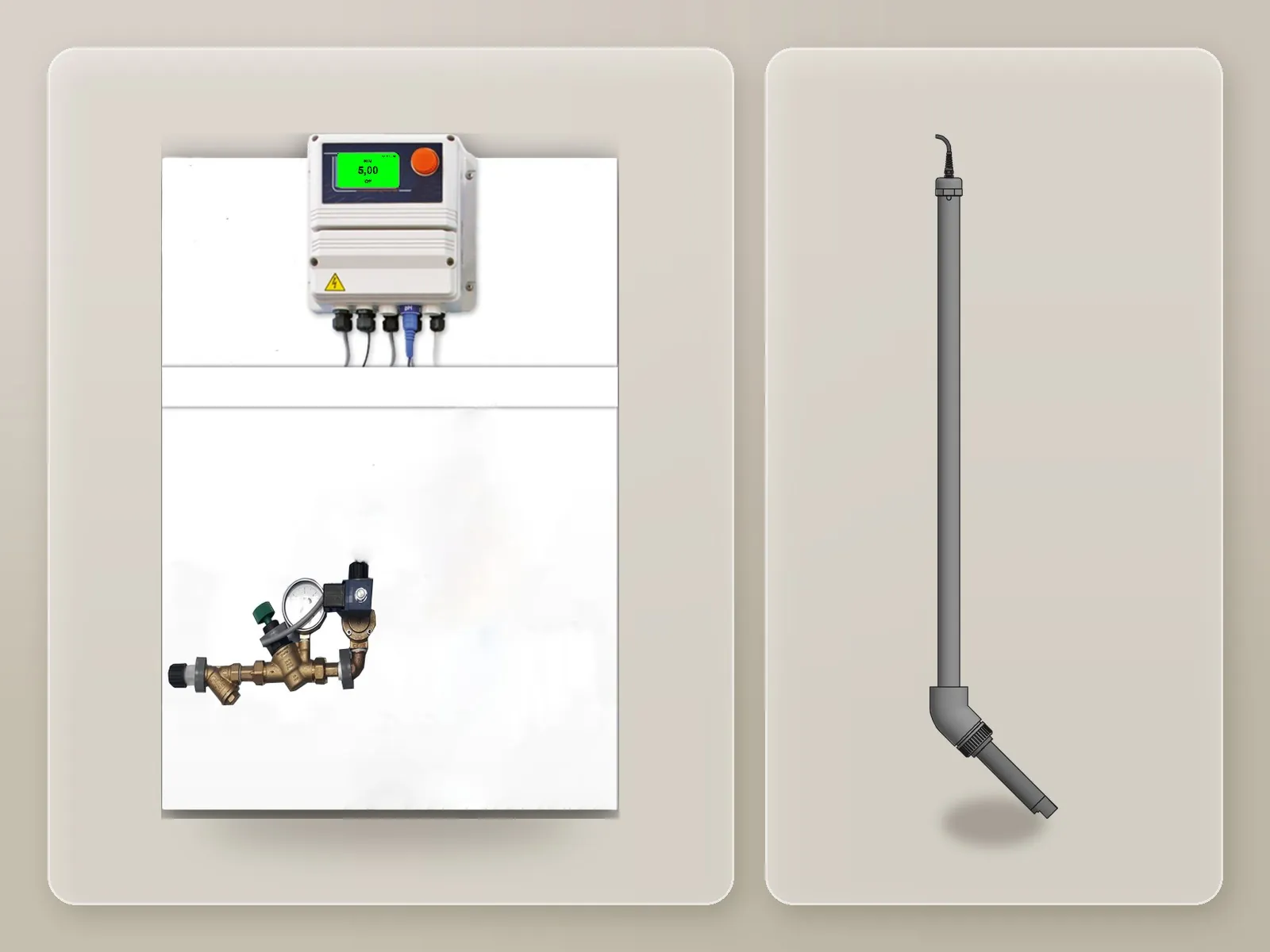

In immersione
Con il porta sonde a immersione, direttamente nel serbatoio.
Porta elettrodi →

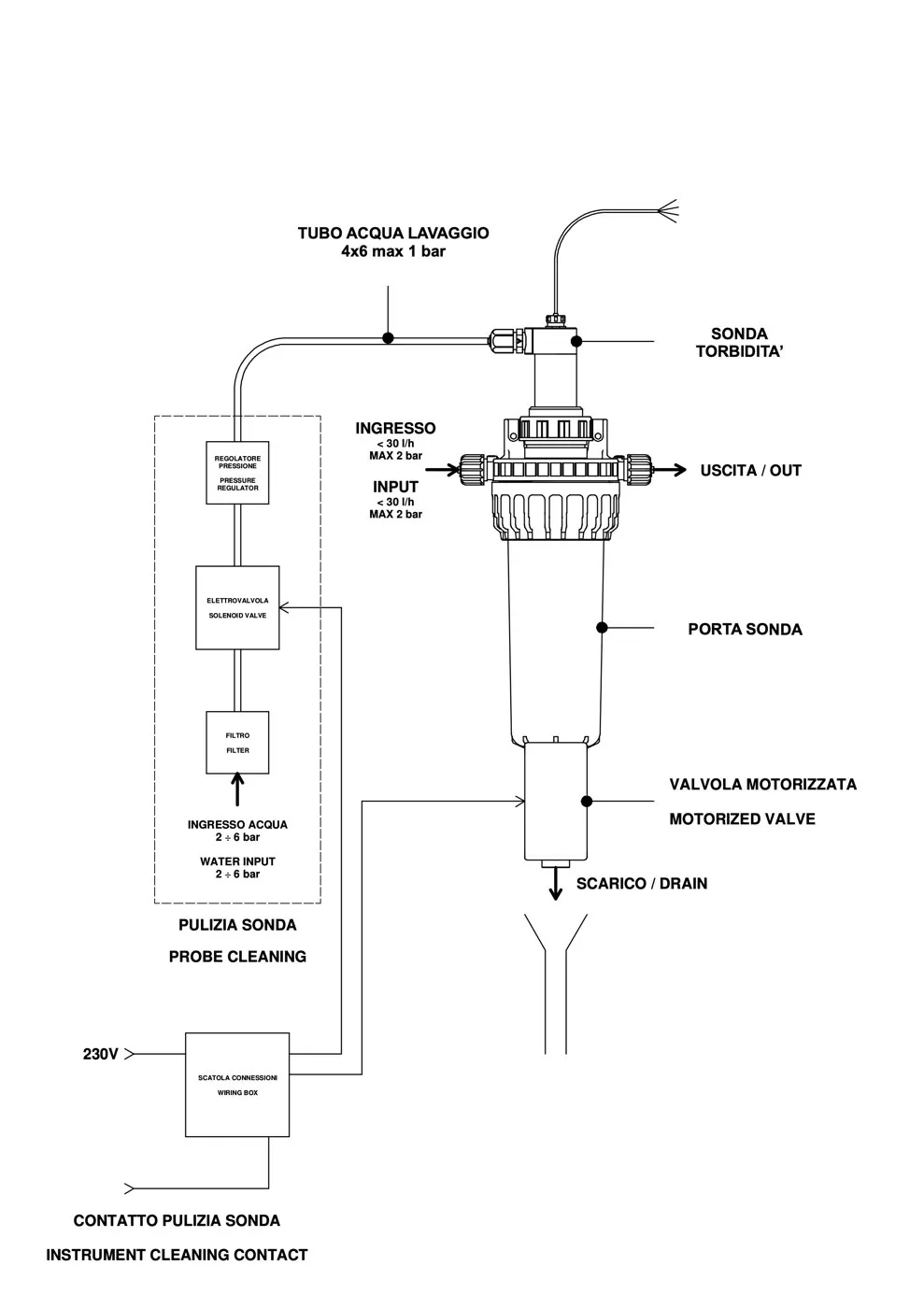

Schema di installazione
Ingresso e uscita dell’acqua, valvola motorizzata di scarico e acqua di lavaggio della sonda (massimo 1 bar).
Strumento
Lo strumento di controllo
Acquisisce la misura dalla sonda e comanda la pompa dosatrice in proporzione al valore rilevato. È fornito pre-assemblato su pannello, pronto per il collegamento.
Display a colori
Display retroilluminato multicolore, che segnala i diversi stati di funzionamento mediante il cambio di colore. Programmazione tramite un’unica manopola.
Quattro modalità
Dosaggio proporzionale, ON/OFF, PWM e PID, con partenza ritardata del dosaggio.
Memorizzazione dei dati
Memorizzazione permanente dei dati e log di sistema consultabile sul display; il log interno è esportabile su memoria USB per l’elaborazione con un foglio di calcolo.
Allarmi
Livello del prodotto, assenza di flusso, superamento del tempo massimo di dosaggio, sonda guasta, lettura fuori scala; segnalazione acustica o luminosa tramite l’uscita di allarme.
La pompa dosatrice, con portata e contropressione definite in fase d’ordine, si collega all’uscita impulsiva (e/o 0-4/20 mA) e funziona in modalità proporzionale o ON/OFF. Sono in dotazione una valvola di iniezione pre-tarata e una sonda di livello magnetica con pescante di fondo coassiale, che arresta la pompa all’esaurimento del prodotto.
Display a colori
Segnalazione cromatica dello stato
Cambiando colore, il display retroilluminato dello strumento segnala i differenti stati di lavoro, riconoscibili anche a distanza.

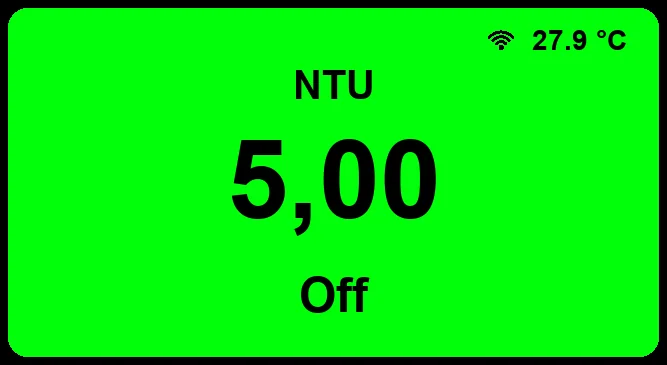

Funzionamento normale
Misura e dosaggio secondo i parametri impostati.

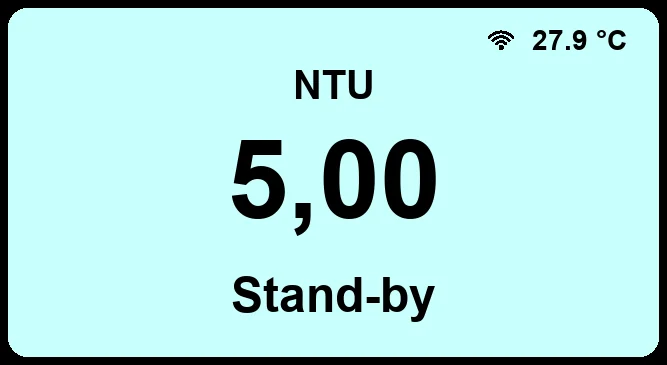

Stand-by
Strumento in stand-by.

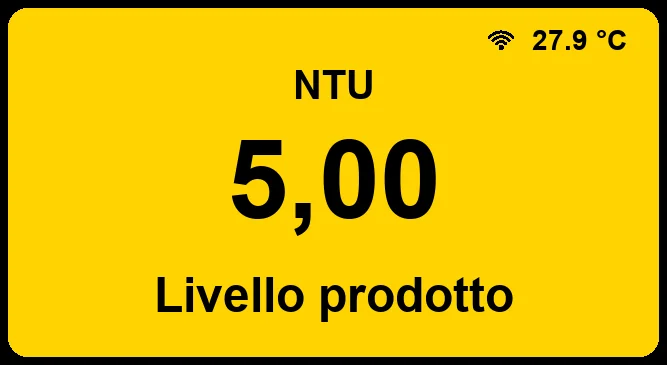

Avviso
Segnalazione di avviso, ad esempio il livello del prodotto chimico.

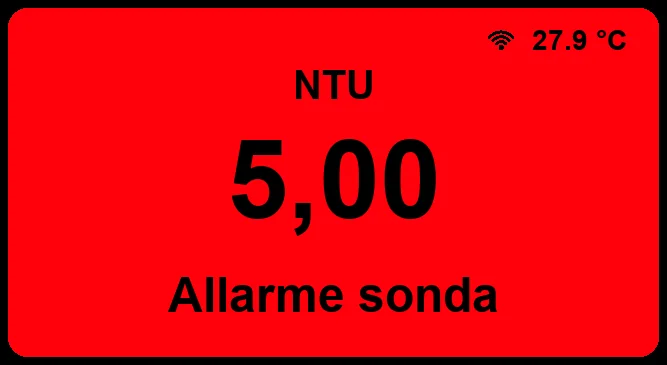

Allarme
Segnalazione di allarme, ad esempio della sonda.

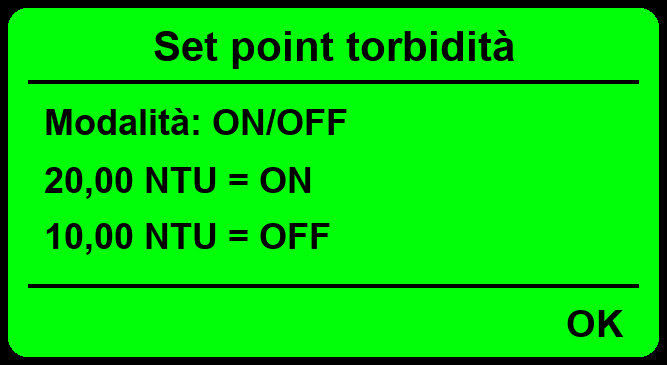

Impostazioni dal display
Scheda tecnica
Scheda tecnica dello strumento
Ingressi, uscite, modalità di regolazione e allarmi dello strumento di controllo.
Ingressi
- Sonda di misura
- Temperatura
- Sensore di flusso
- Livello del prodotto
- Contatore lancia impulsi o segnale mA
Uscite
- 1 pompa dosatrice proporzionale
- 1 uscita digitale
- 2 uscite 0-4/20 mA proporzionali
Regolazione
- Proporzionale
- ON/OFF
- PWM
- PID
- Partenza ritardata
Allarmi
- Livello prodotto
- Assenza di flusso
- Tempo massimo di dosaggio
- Sonda guasta
- Lettura fuori scala
Alimentazione
- 230 VAC
- 12 – 24 VDC
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet Optional, una a scelta
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi Optional, una a scelta
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G Optional, una a scelta
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU Di serie (standard), optional (PLUS)
Integrazione nel vostro PLC tramite porta seriale.
Uscita 0-4/20 mA Di serie (PLUS), optional (standard)
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Consulenza tecnica
Indicateci il tipo di acqua da trattare e le utenze da comandare: proporremo l’installazione, le pompe e gli accessori più adatti.
