Acqua trattata

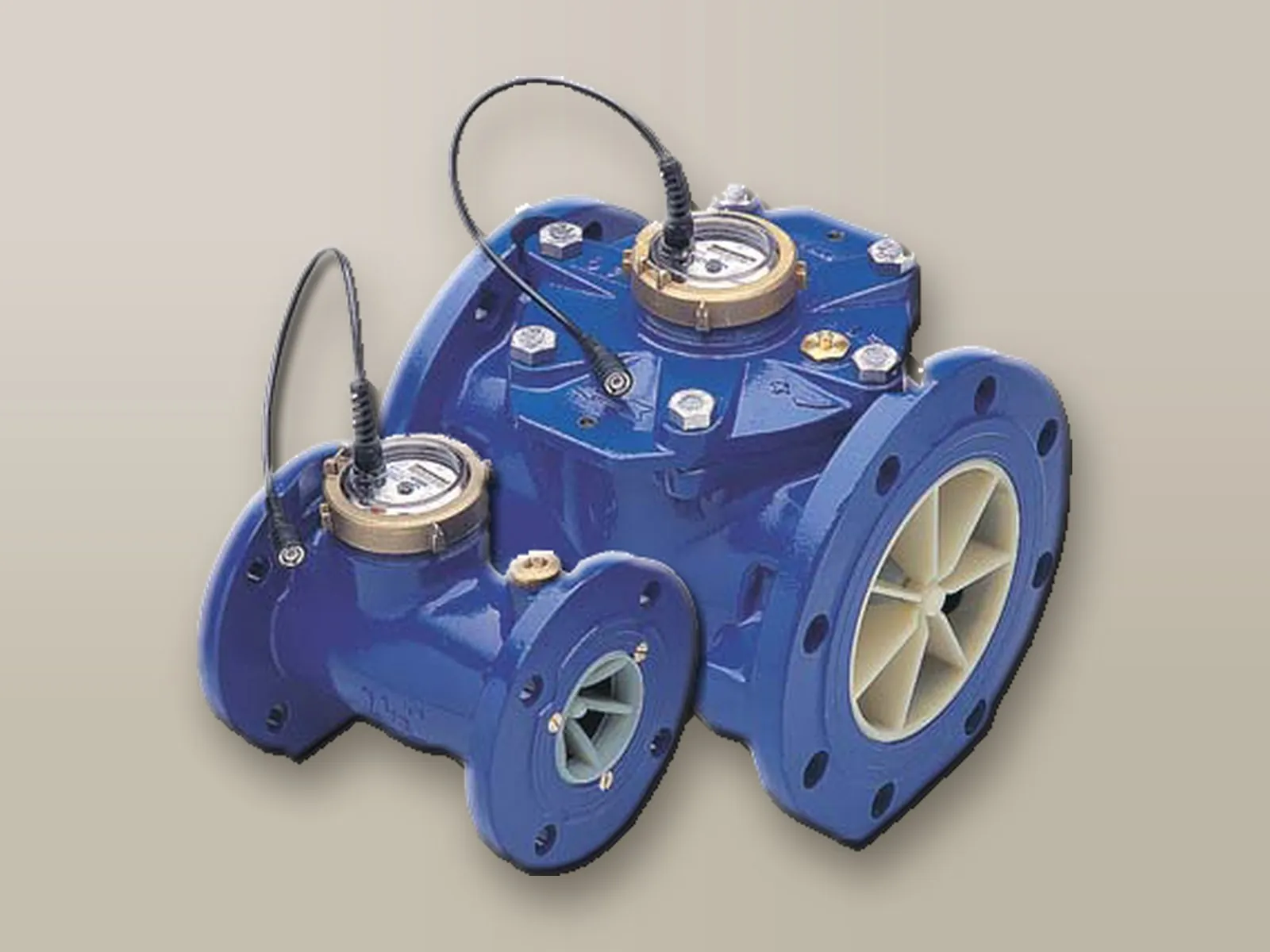

Il contatore lancia impulsi installato sulla tubazione dell’acqua da trattare invia un impulso per ogni volume prefissato: lo strumento totalizza i litri transitati.
Contatori →
Misura e registrazione
LDLOG
Strumenti per la misura e la registrazione permanente dei dati di esercizio dell’impianto di trattamento: l’LDLOG SEFL totalizza l’acqua trattata e il prodotto chimico dosato, l’LDLOG mA rileva livello e consumo dei prodotti nei serbatoi di stoccaggio. I dati sono consultabili sul display in forma giornaliera, mensile e annuale e possono essere trasmessi a distanza.
- Fino a 3 contatori e 3 sensori di flusso
- Fino a 4 serbatoi con sensori 4-20 mA
- Registrazione giornaliera, mensile e annuale
- Accesso ai dati protetto da password
3 + 3Contatori e sensori di flusso (SEFL)
4Ingressi 4-20 mA per i serbatoi (mA)
RS485Porta di comunicazione
USBPorta per lo scarico dei dati
Come funziona
Tre grandezze, un unico registro
Gli strumenti LDLOG acquisiscono i segnali dei dispositivi installati sull’impianto e ne memorizzano permanentemente i valori totalizzati, consentendo di documentare l’esercizio e di verificare la corretta esecuzione dei trattamenti.
Prodotto dosato

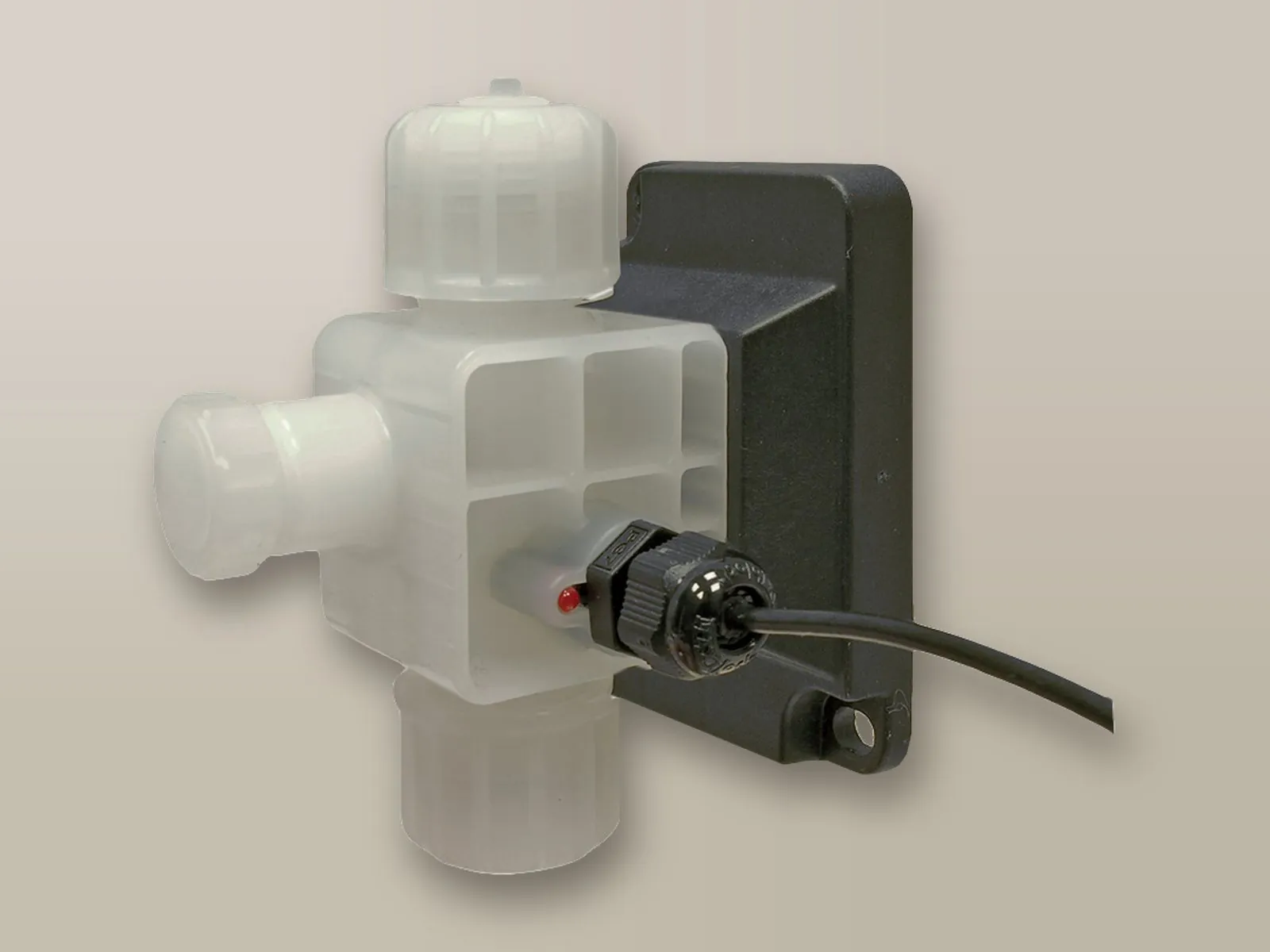

Il sensore di flusso, installato sulla mandata della pompa dosatrice, rileva ogni iniezione; nota la portata della singola iniezione, determinabile con una semplice prova, lo strumento calcola la quantità di prodotto dosata.
Sensore di flusso →
Livello nei serbatoi

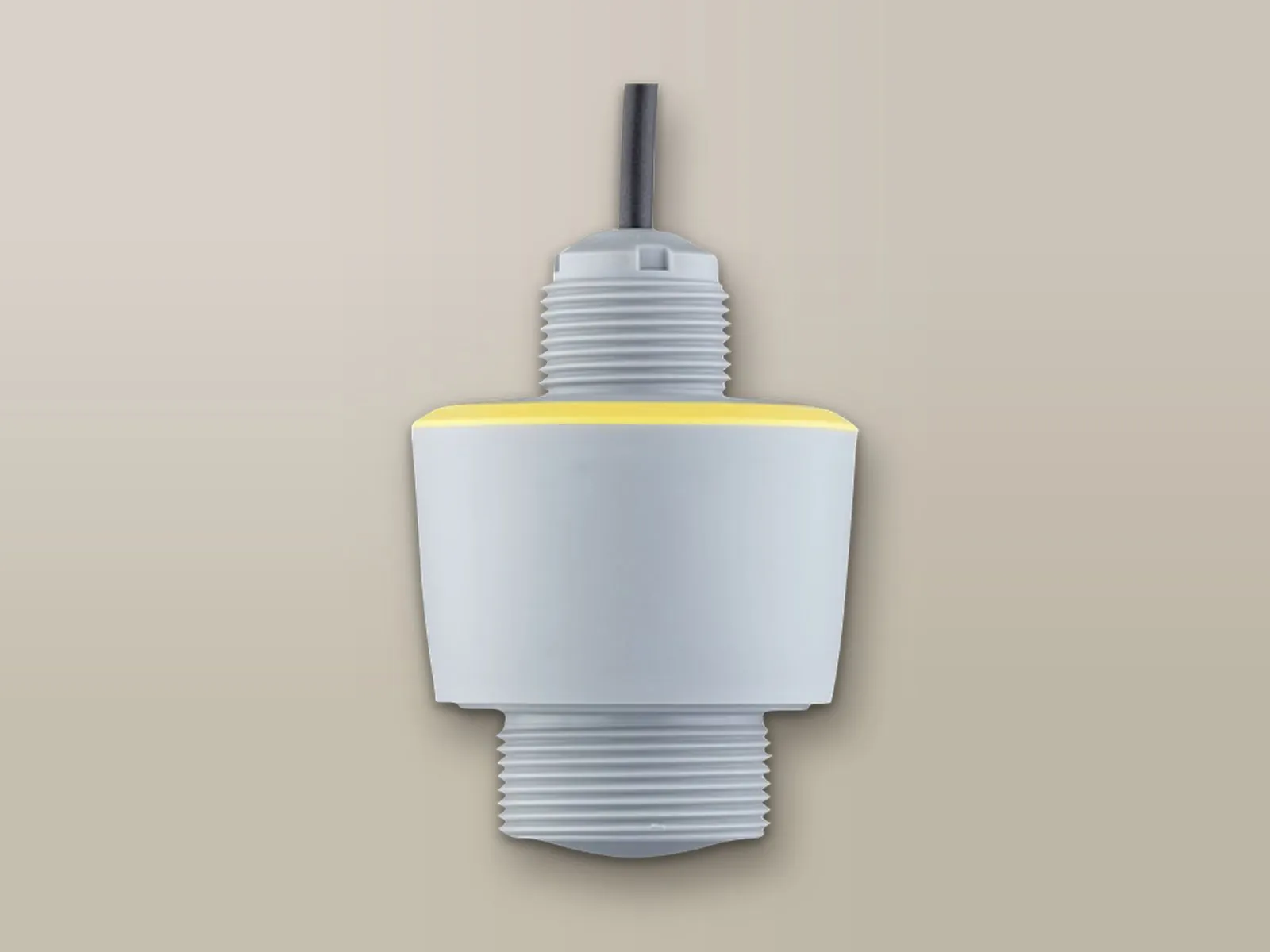

Il sensore di livello con uscita 4-20 mA installato su ciascun serbatoio fornisce un segnale proporzionale al livello: dalla sua diminuzione lo strumento ricava il consumo del prodotto e la quantità residua.
Impiego
Campi di impiego
Acque potabili
Acque grezze di pozzi e sorgenti, private e di acquedotti pubblici.
Approfondimento: l’acqua del pozzo →Circuiti sanitari
Circuiti di acqua calda e fredda sanitaria.
Industria e torri
Acque di processo industriali e circuiti delle torri evaporative.
Piscine e acque reflue
Piscine pubbliche e collettive, acque reflue civili e industriali.
2 modelli
Due versioni
LDLOG SEFL

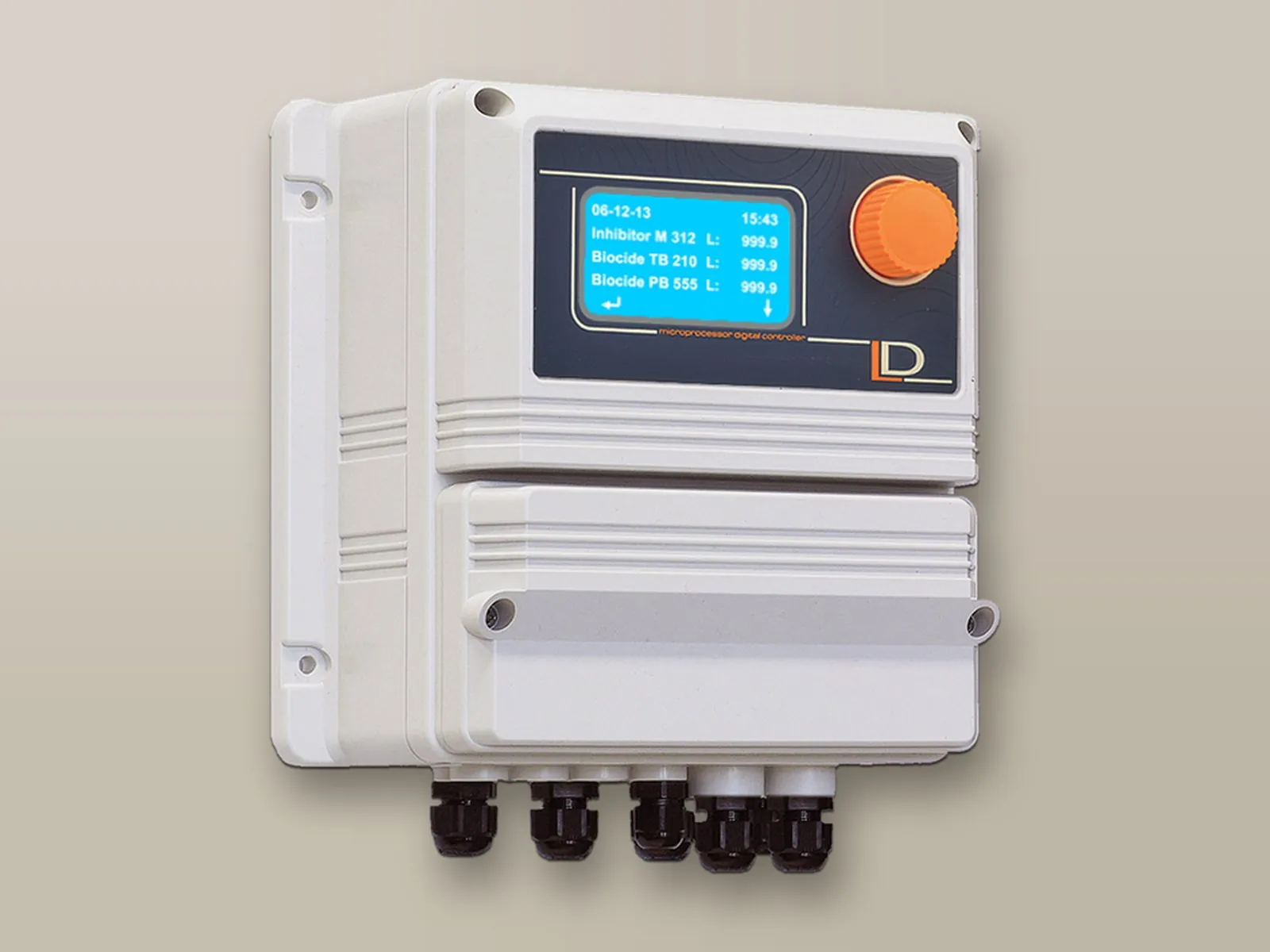

Raccoglie e memorizza permanentemente i dati di un massimo di 3 contatori lancia impulsi dell’acqua trattata e di 3 sensori di flusso installati sulle pompe dosatrici, monitorando il volume d’acqua trattato e il consumo dei prodotti chimici.
LDLOG mA

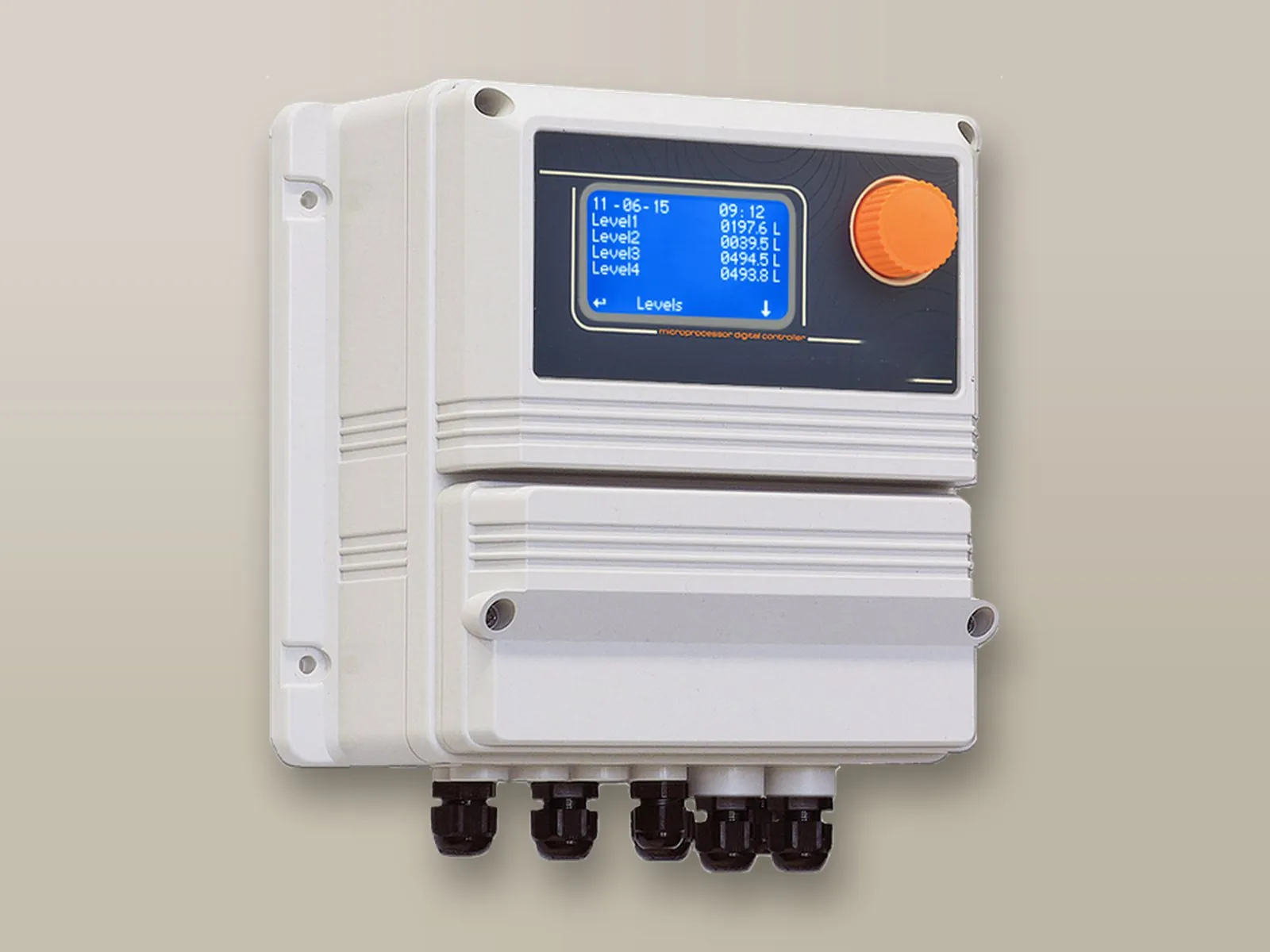

Rileva il livello dei prodotti chimici in un massimo di 4 serbatoi tramite sensori con uscita 4-20 mA e ne totalizza il consumo giornaliero, mensile e annuale, oltre alla quantità residua; consente di impostare la concentrazione della soluzione e un livello minimo con allarme di fine prodotto.
Dati tecnici
Scheda tecnica
| LDLOG SEFL | LDLOG mA | |
|---|---|---|
| Ingressi | 3 sensori di flusso, 3 contatori lancia impulsi | 4 ingressi 4-20 mA per sensori di livello |
| Grandezze registrate | Volume d’acqua trattato, quantità di prodotto dosata | Livello, consumo e quantità residua dei prodotti |
| Totalizzazione | Giornaliera, mensile, annuale | Giornaliera, mensile, annuale |
| Allarmi | — | Livello minimo e fine prodotto, con SMS o e-mail |
| Impostazioni | Portata della singola iniezione di ciascuna pompa | Concentrazione percentuale della soluzione |
| Comunicazione | RS485, Modbus, USB, 0-4/20 mA, Ethernet, 4G | RS485, Modbus, USB, Ethernet, 4G |
| Protezione dei dati | Accesso con password | Accesso con password |
Impianto
Esempio di impianto

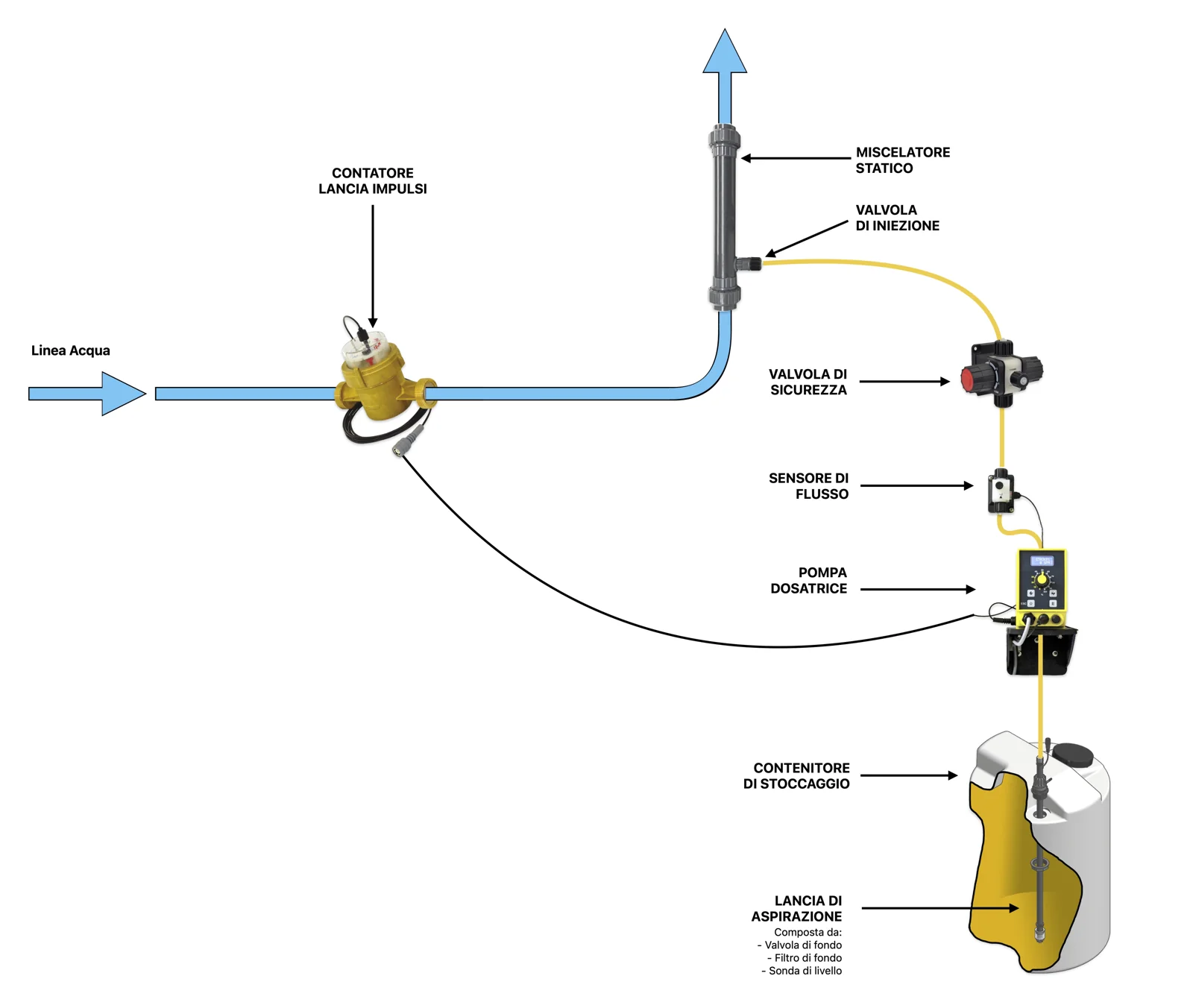

Dosaggio volumetrico con sensore di flusso
Il contatore sulla linea dell’acqua comanda la pompa dosatrice e ne trasmette gli impulsi all’LDLOG; il sensore di flusso sulla mandata conferma ogni iniezione.

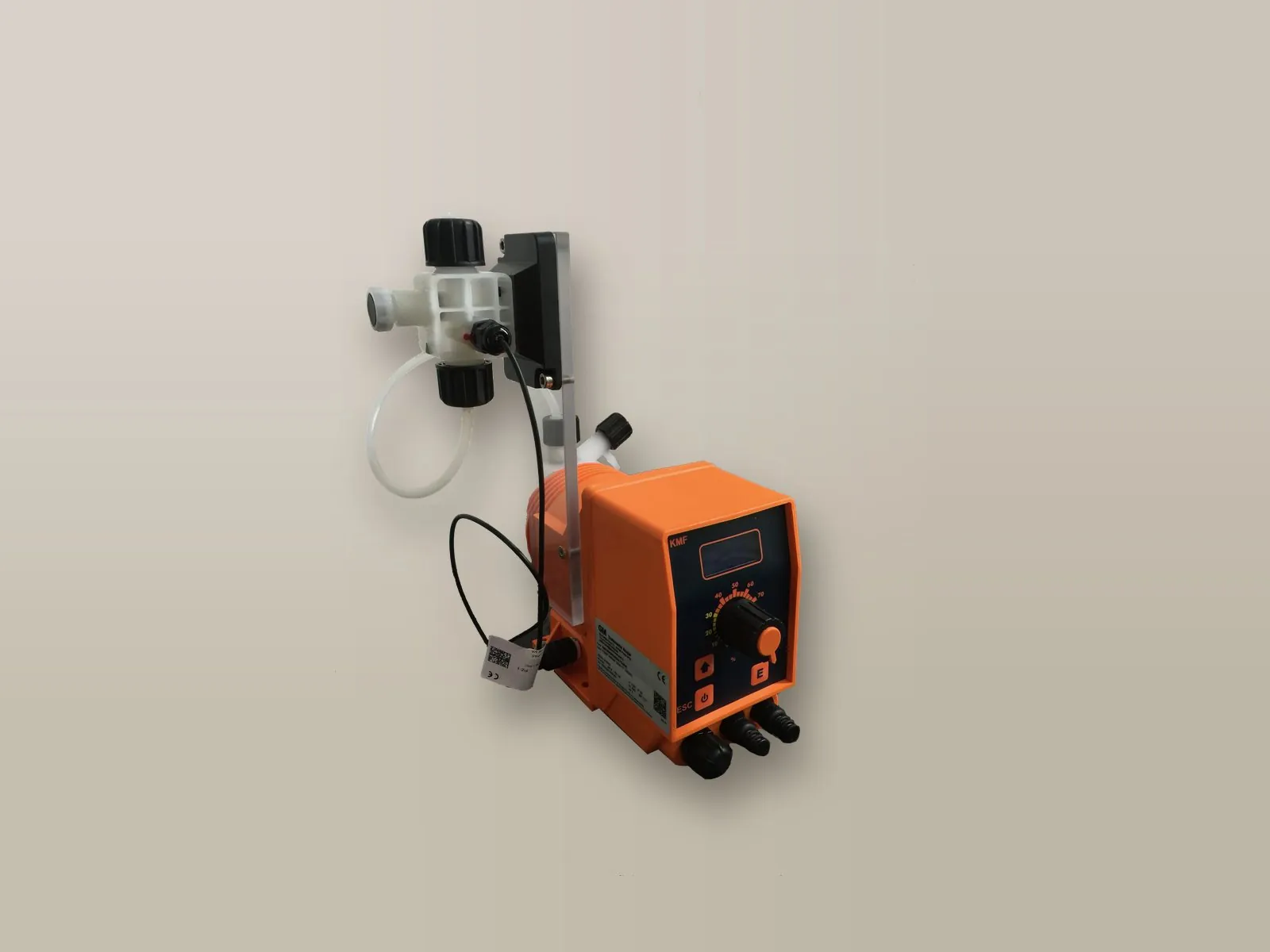

Pompa con sensore di flusso
In assenza di passaggio di liquido, la pompa avvia la procedura di riadescamento automatico con recupero delle iniezioni non eseguite.
Display
Dati consultabili sul display
Il log è visualizzabile direttamente sullo strumento, con i totali giornalieri, mensili e annuali di ciascun ingresso.

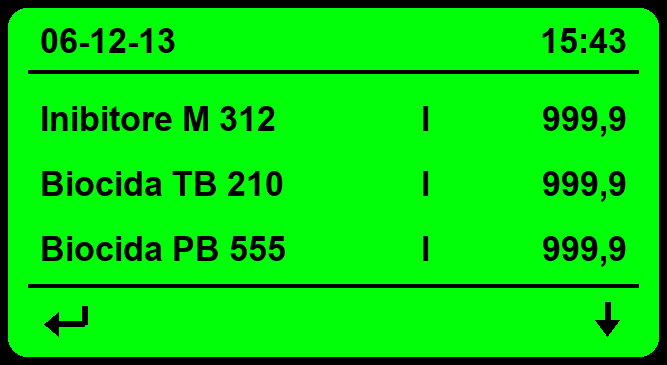

Prodotti dosati (SEFL)
Quantità dosata di ciascun prodotto, in litri.
Volumi d’acqua (SEFL)

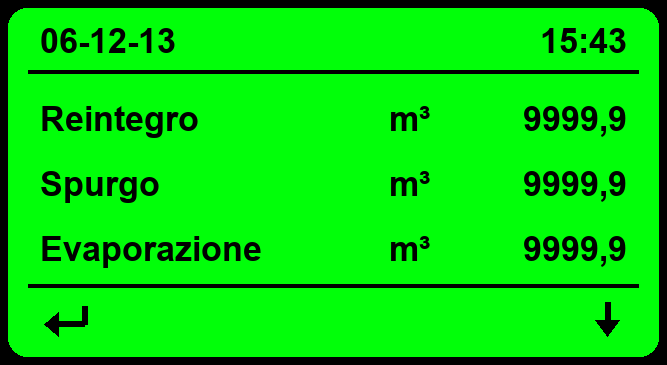

Volumi misurati dai contatori, ad esempio reintegro, spurgo ed evaporazione di una torre evaporativa.

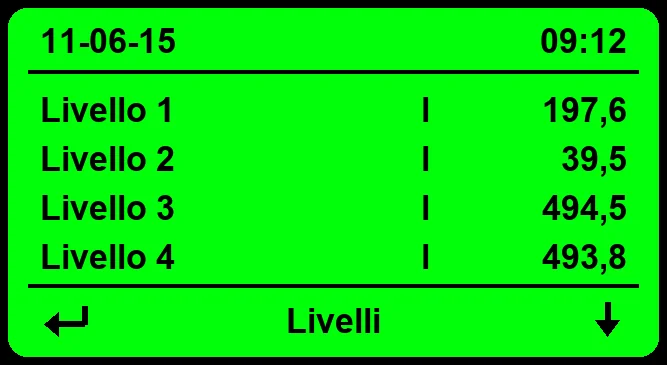

Livelli dei serbatoi (mA)
Quantità di prodotto presente in ciascuno dei 4 serbatoi.

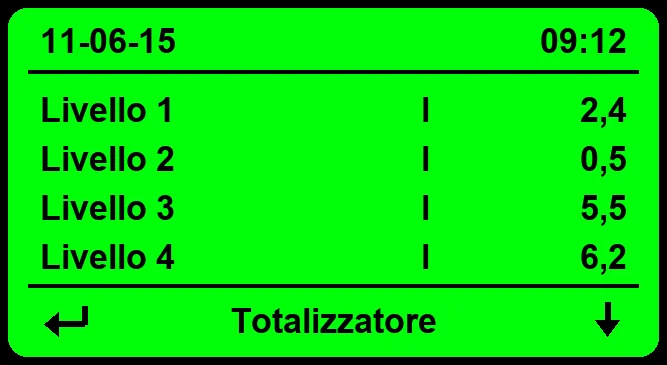

Totalizzatore (mA)
Consumo totalizzato di ciascun prodotto.
Telecontrollo
Trasmissione e protezione dei dati
Gli strumenti sono telecontrollabili in modo bidirezionale tramite Ethernet o rete 4G, con invio di SMS o e-mail all’attivazione degli allarmi, oppure integrabili nel PLC tramite Modbus; la porta USB consente inoltre lo scarico dei dati registrati su memoria esterna, per l’analisi con un foglio di calcolo. L’accesso è protetto da password, garantendo l’inalterabilità dei dati dallo strumento al punto di consegna (webserver o PLC).
Porta USB
Scarico dei dati registrati su memoria USB, per l’archiviazione e l’analisi con un foglio di calcolo.
Ethernet
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
4G
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU
Integrazione nel vostro PLC tramite porta seriale.
Uscita 0-4/20 mA
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Consulenza tecnica
Indicateci le grandezze da registrare, il numero di contatori, pompe e serbatoi e la modalità di consultazione dei dati: proporremo lo strumento e gli accessori più idonei.
