SPL-pHO3
pH e Ozono

  • Permette di misurare i mg/l di Ozono ed il pH presenti in acqua.
    Sarà possibile definire i valori di Ozono e del pH che dovranno essere presenti in acqua ( SET POINT ) ed il sistema attiverà il generatore di ozono e la pompa dosatrice del regolatore del pH ed immetterà in acqua una quantità di ozono e di regolatore del pH proporzionali ai valori misurati, fino al raggiungimento dei SET POINT desiderati.

FUNZIONAMENTO

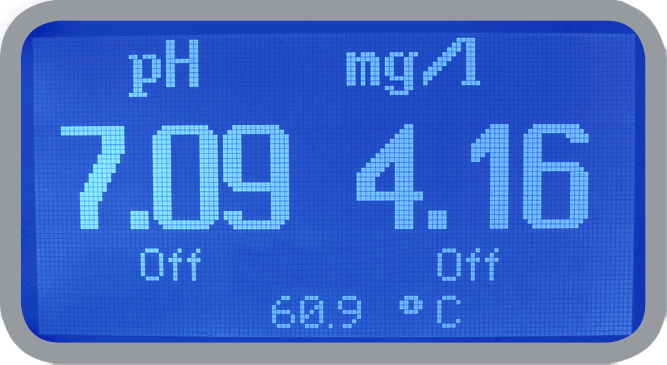

  • Per la misurazione del valore di Ozono presente in acqua, il sistema utilizza cella amperometrica chiusa, con indicazione a schermo della concentrazione in mg/l di ozono ( scala di misura 0-2 mg/l oppure 0-20 mg/l ), mentre per quella del pH viene utilizzato un elettrodo pH, con scala di lettura 0-14 pH.
    La cella amperometrica chiusa è dotata di membrana selettiva, che esclude dalla misurazione tutte le sostanze chimiche che potrebbero alterare la misurazione, consentendo la misurazione del solo Ozono.
    La cella amperometrica è dotata, inoltre, di compensazione automatica della Temperatura, in modo tale da avere una misurazione dell'Ozono quanto più precisa possibile.
    In base alla misurazione fornita della cella amperometrica, lo strumento di controllo potrà comandare l'attivazione di un generatore di ozono, la cui produzione verrà avviata appena l'ozono misurato in acqua dovesse scendere sotto ad un valore prefissata e verrà arrestata una volta raggiunto il valore di Ozono desiderato ( SET POINT ).
    L'Ozono residuo dovrà essere rimosso dall'acqua prima che questa torni in vasca e, contestualmente, dovrà essere aggiunto ipoclorito in modo che nell'acqua di vasca rimanga cloro libero di "guardia" contro future contaminazioni.
    Dovrà essere prevista una presa d'acqua posta a valle della pompa di filtrazione che alimenti il porta elettrodo a deflusso che ospita i due elettrodi di misurazione.
    Lo strumento di controllo comanderà l’attivazione del generatore di ozono e della pompa dosatrice che immetterà il regolatore del pH direttamente nelle tubazioni che portano l'acqua filtrata in vasca.
    Un sistema di questo tipo aumenta sensibilmente la qualità dell'acqua rispetto all'uso di tricloro isocianurato ( pastiglie ) e, visto il monitoraggio continuo, riduce la quantità di prodotti chimici necessari al corretto mantenimento delle caratteristiche chimiche dell'acqua.
    Per approfondire l'argomento, potete visitare l'area tecnica per le piscine.

  • SCALA DI MISURAZIONE
    OZONO 0 - 2 mg/l 0 - 20 mg/l RISOLUZIONE 0.01 mg/l
    pH 0 - 14 0.01 pH

  • CARATTERISTICHE
    MISURAZIONE Amperometrica
    COMPENSAZIONE Temperatura
    POSIZIONAMENTO
    ELETTRODI
    By-pass


TELECONTROLLO

  • Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

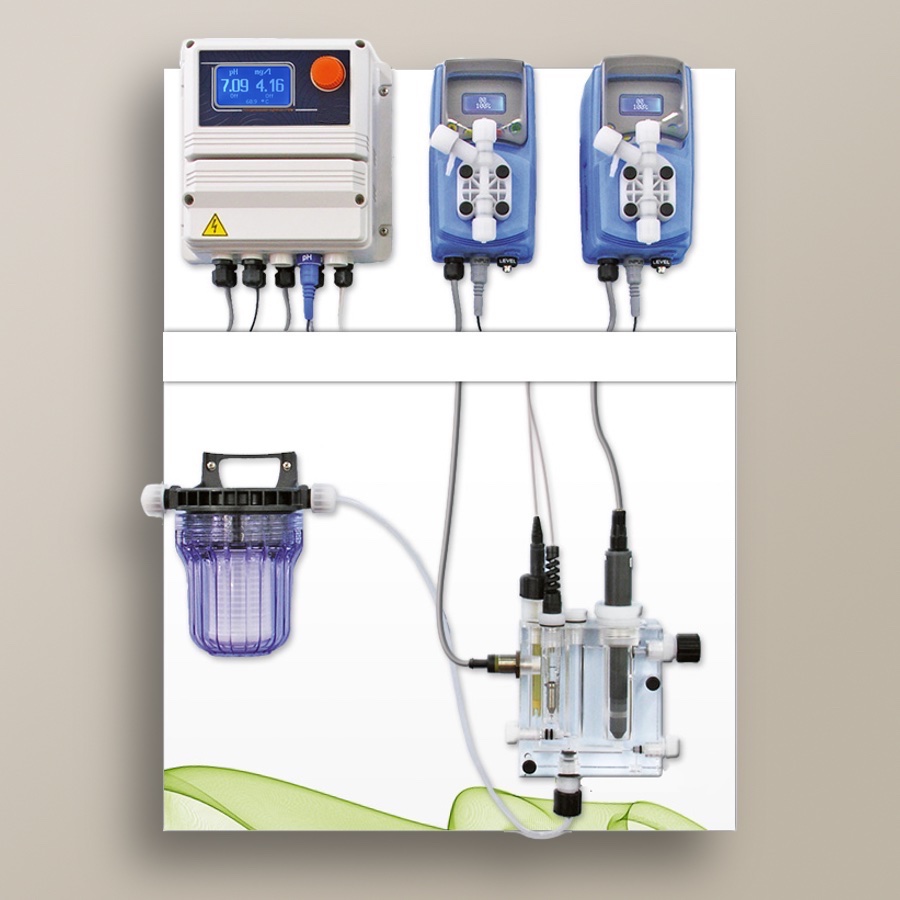

  COMPOSIZIONE
SPL-pHO3
LDpHCL Ozono

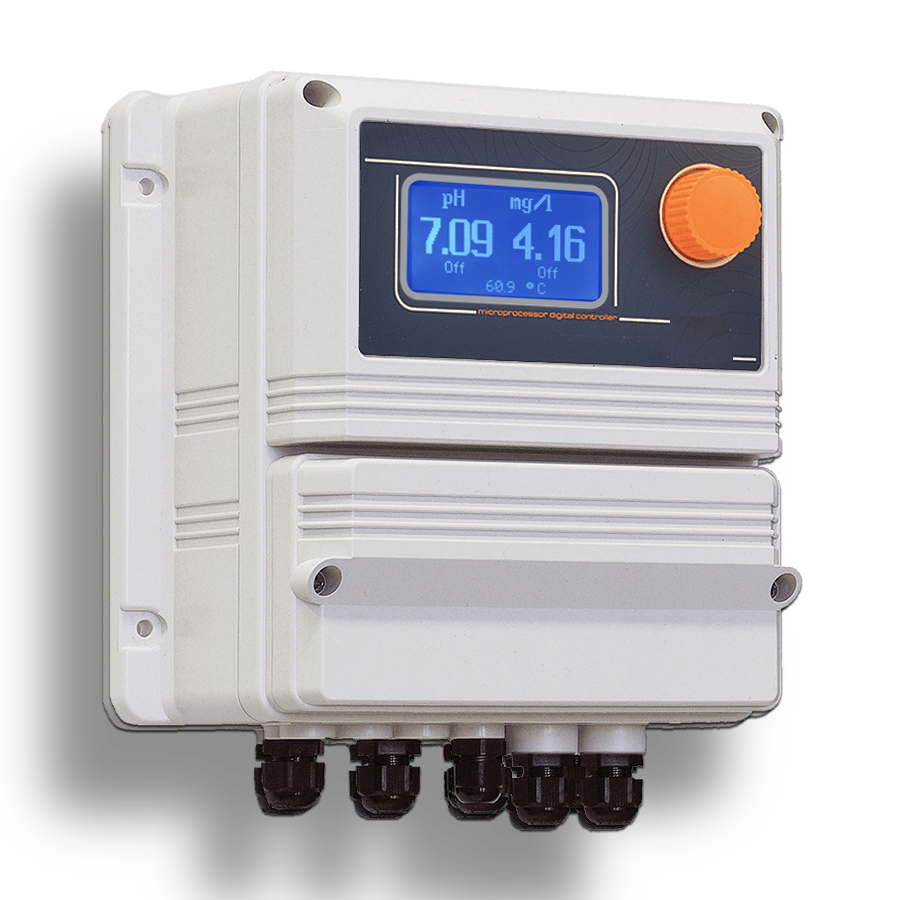

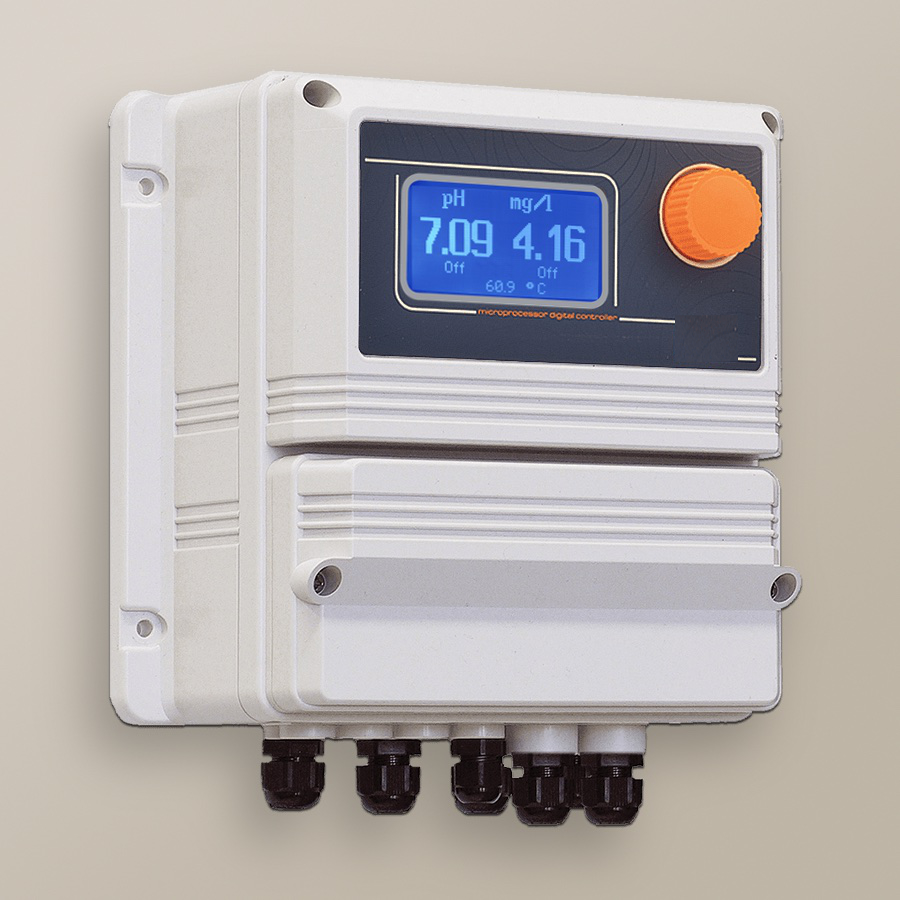

Strumento di controllo per la misurazione e la regolazione dell'Ozono e del pH.
Lo strumento registra i valori di pH ed Ozono, misurati da un apposito elettrodo pH e da una Cella Amperometrica Chiusa ed attiva il generatore di Ozono e la pompa dosatrice, che immetteranno la quantità di Ozono e di regolatori del pH necessari a raggiungere i SET POINT impostati.

CELLA AMPEROMETRICA
cella amperometrica chiusa SCL10 ECL10
Cella Amperometrica Chiusa per le misurazione dell'Ozono, dotata di compensazione automatica della Temperatura.

POMPA DOSATRICE
pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF
Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici. Per massimizzare la compatibilità chimica con il prodotto, tutte le parti idrauliche sono realizzate in PVDF.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

ELETTRODO pH
elettrodi EPHS EPHM EPHL
Elettrodo per la misurazione del pH, scala di misura 0-14 pH.







PORTA ELETTRODO A DEFLUSSO
elettrodo pH
Porta elettrodo a deflusso realizzato in PMMA e dotata di regolazione della portata e di sensore di prossimità.

  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
