Misura e regolazione

LDsTRC

Il sistema LDsTRC misura e monitora 24 ore su 24 la concentrazione in ppb (parti per miliardo) dei traccianti, ovvero coloranti fluorescenti, nei sistemi idrici industriali, e comanda pompe dosatrici, elettrovalvole o allarmi in funzione del valore misurato.

  • Fino a 300 ppb
  • Fluorimetro ad alta affidabilità
  • Manutenzione minima
  • Installazione in linea
Strumento di controllo LDsTRC
LDsTRC
Fluorimetro ETRC2 per traccianti
Fluorimetro
300ppbScala massima
1ppbSensibilità
24/7Monitoraggio
In lineaInstallazione
Come funziona

Verifica del dosaggio mediante traccianti

1

Fluorimetro

Il fluorimetro misura in continuo la concentrazione di tracciante in acqua, con elevata affidabilità, prestazioni elevate e manutenzione minima.

Il fluorimetro →
2

In linea

Il fluorimetro è installato in un porta elettrodo in linea, direttamente sulla tubazione.

Porta elettrodi →
3

Comando delle uscite

In funzione del set point lo strumento attiva una o più pompe dosatrici, un’elettrovalvola, un allarme o altre apparecchiature.

Dati tecnici

Scheda tecnica delle sonde

Valore
ScalaFino a 300 ppb
Sensibilità1 ppb
MisuraOttica (fluorimetro)
PosizioneIn linea
ImpiegoAcque di processo industriali

Schede delle sonde

Sonda dei traccianti
ETRC2
Scala di lettura0 – 300 ppb di PTSA
Errore± 1 ppb o 5% della lettura
Sensibilità1 ppb
Linearità0,99 r²
Fonte di segnaleLED
RilevazioneFotodiodo
Tempo di risposta5 secondi
Pressione del campione100 psi (circa 7 bar)
Temperatura del campione4 – 40 °C
Temperatura ambiente4 – 49 °C
Uscita4-20 mA e RS-485 Modbus RTU
Alimentazione24 VDC (± 2 V), 65 mA
CorpoPVC
Strumento

Lo strumento di controllo

Acquisisce la misura dalla sonda e comanda la pompa dosatrice in proporzione al valore rilevato. È fornito pre-assemblato su pannello, pronto per il collegamento.

Display a colori

Display retroilluminato multicolore, che segnala i diversi stati di funzionamento mediante il cambio di colore. Programmazione tramite un’unica manopola.

Quattro modalità

Dosaggio proporzionale, ON/OFF, PWM e PID, con partenza ritardata del dosaggio.

Memorizzazione dei dati

Memorizzazione permanente dei dati e log di sistema consultabile sul display; il log interno è esportabile su memoria USB per l’elaborazione con un foglio di calcolo.

Allarmi

Livello del prodotto, assenza di flusso, superamento del tempo massimo di dosaggio, sonda guasta, lettura fuori scala; segnalazione acustica o luminosa tramite l’uscita di allarme.

La pompa dosatrice, con portata e contropressione definite in fase d’ordine, si collega all’uscita impulsiva (e/o 0-4/20 mA) e funziona in modalità proporzionale o ON/OFF. Sono in dotazione una valvola di iniezione pre-tarata e una sonda di livello magnetica con pescante di fondo coassiale, che arresta la pompa all’esaurimento del prodotto.

Display a colori

Segnalazione cromatica dello stato

Cambiando colore, il display retroilluminato dello strumento segnala i differenti stati di lavoro, riconoscibili anche a distanza.

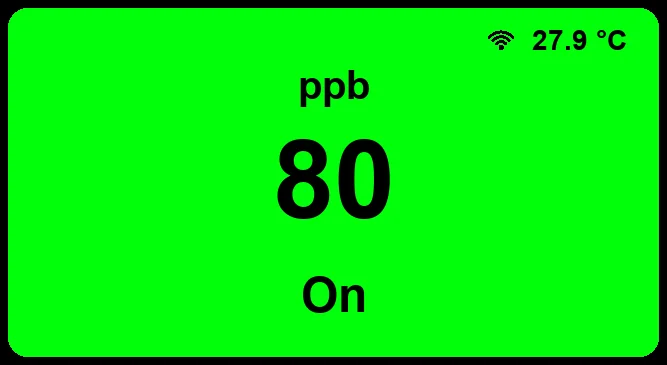

Display Funzionamento normale

Funzionamento normale

Misura e dosaggio secondo i parametri impostati.

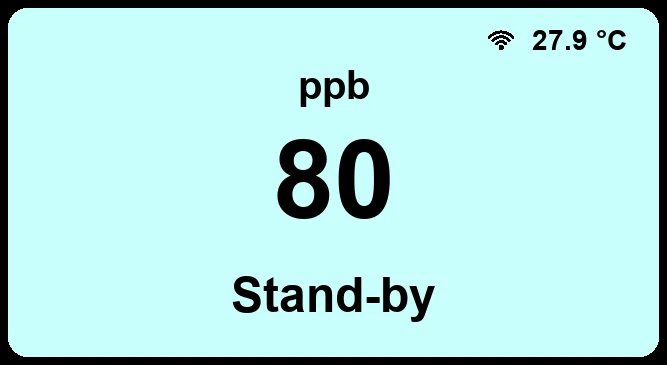

Display Stand-by

Stand-by

Strumento in stand-by.

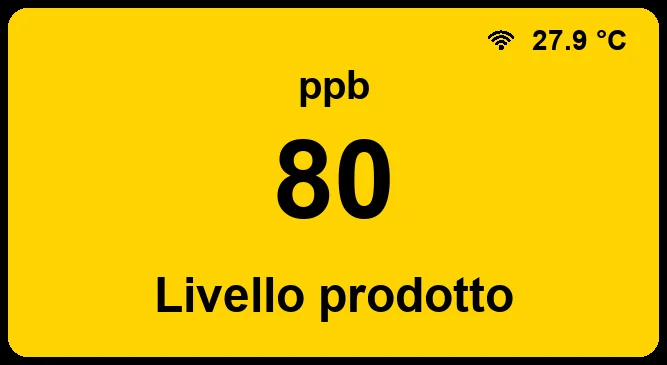

Display Avviso

Avviso

Segnalazione di avviso, ad esempio il livello del prodotto chimico.

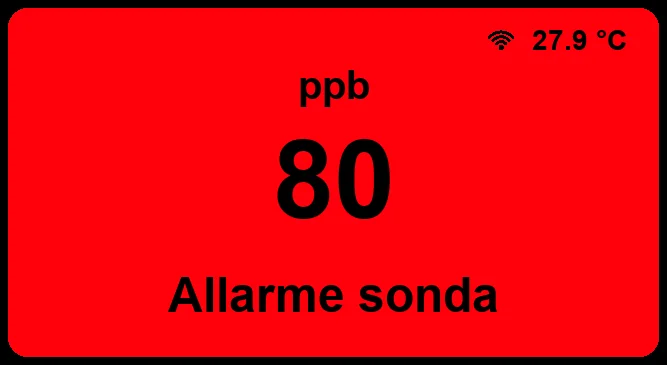

Display Allarme

Allarme

Segnalazione di allarme, ad esempio della sonda.

Impostazioni dal display

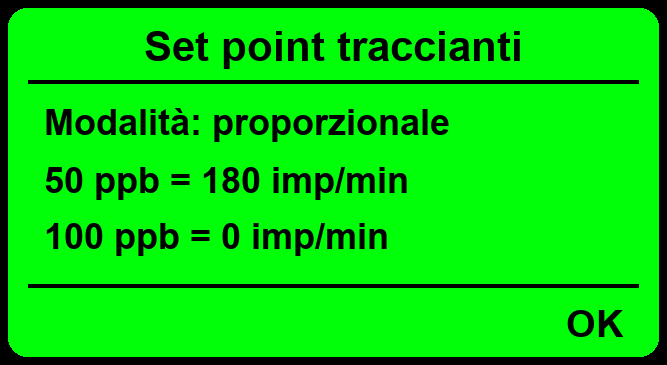

Display LDsTRC: impostazione del set point
Modalità proporzionale: 180 impulsi al minuto a 50 ppb, pompa ferma a 100 ppb
Scheda tecnica

Scheda tecnica dello strumento

Ingressi, uscite, modalità di regolazione e allarmi dello strumento di controllo.

Ingressi

  • Sonda di misura
  • Temperatura
  • Sensore di flusso
  • Livello del prodotto
  • Contatore lancia impulsi o segnale mA

Uscite

  • 1 pompa dosatrice proporzionale
  • 1 uscita digitale
  • 2 uscite 0-4/20 mA proporzionali

Regolazione

  • Proporzionale
  • ON/OFF
  • PWM
  • PID
  • Partenza ritardata

Allarmi

  • Livello prodotto
  • Assenza di flusso
  • Tempo massimo di dosaggio
  • Sonda guasta
  • Lettura fuori scala

Alimentazione

  • 230 VAC
  • 12 – 24 VDC
Telecontrollo

Telecontrollo del sistema

Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.

Portale web NIMBUS per il telecontrollo dei sistemi

Ethernet Optional, una a scelta

Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.

Wi-Fi Optional, una a scelta

Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.

4G Optional, una a scelta

Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.

Modbus RTU Di serie (standard), optional (PLUS)

Integrazione nel vostro PLC tramite porta seriale.

Uscita 0-4/20 mA Di serie (PLUS), optional (standard)

Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.

Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.

Il portale NIMBUS

Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.

Il portale NIMBUS su monitor, portatile, tablet e smartphone

Vista generale

In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).

Mappa degli impianti

Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.

Storico e grafici

Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.

Allarmi e notifiche

Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.

Set point e dosaggi

Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.

Ingressi e uscite

Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.

Calendario della manutenzione

Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.

Squadra e permessi

L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.

Report e registro attività

Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.

Personalizzazione

Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.

Registrazione guidata

Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.

Integrazione nel PLC

In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.

Portale NIMBUS: Letture in tempo reale, contatori e timer
Letture in tempo reale, contatori e timer
Portale NIMBUS: Andamento di cloro libero e temperatura
Andamento di cloro libero e temperatura
Portale NIMBUS: Set point e modalità di lavoro di ciascun canale
Set point e modalità di lavoro di ciascun canale
Portale NIMBUS: Stato di relè, impulsi, ingressi e uscite mA
Stato di relè, impulsi, ingressi e uscite mA
Optional

Accessori opzionali

Accessori disponibili su richiesta per l’adattamento del sistema alle esigenze dell’impianto.

Contenitore

Contenitore

Serbatoi in PE per il prodotto chimico, con vasca di sicurezza.

Dettagli →
Contatore lancia impulsi

Contatore lancia impulsi

Consente il dosaggio proporzionale al volume d’acqua effettivamente trattato.

Dettagli →
Sensore di flusso

Sensore di flusso

Installato sulla mandata della pompa, verifica l’effettiva esecuzione del dosaggio.

Dettagli →
Lancia di iniezione

Lancia di iniezione

Immette il prodotto al centro della tubazione.

Dettagli →
Elettrovalvola

Elettrovalvola

Azionata dallo strumento in funzione del valore misurato.
