Misura continua
La sonda rileva in continuo l’ossigeno disciolto nel serbatoio o nella tubazione.
Misura e regolazione
LDsDO
L’ossigeno disciolto è un parametro rilevante per le acque reflue. Il sistema LDsDO lo misura in mg/l e, in funzione del set point, comanda l’attivazione di elettrosoffianti che possano aumentare la concentrazione di ossigeno in acqua.
- Scala 0 – 20 mg/l, risoluzione 0,01
- Sonda a fluorescenza, anche in acqua ferma
- Compensazione automatica della temperatura
- In by-pass o in immersione
0 – 20mg/lScala di misura
0,01mg/lRisoluzione
−5 / +50°CTemperatura
3Posizioni della sonda
Come funziona

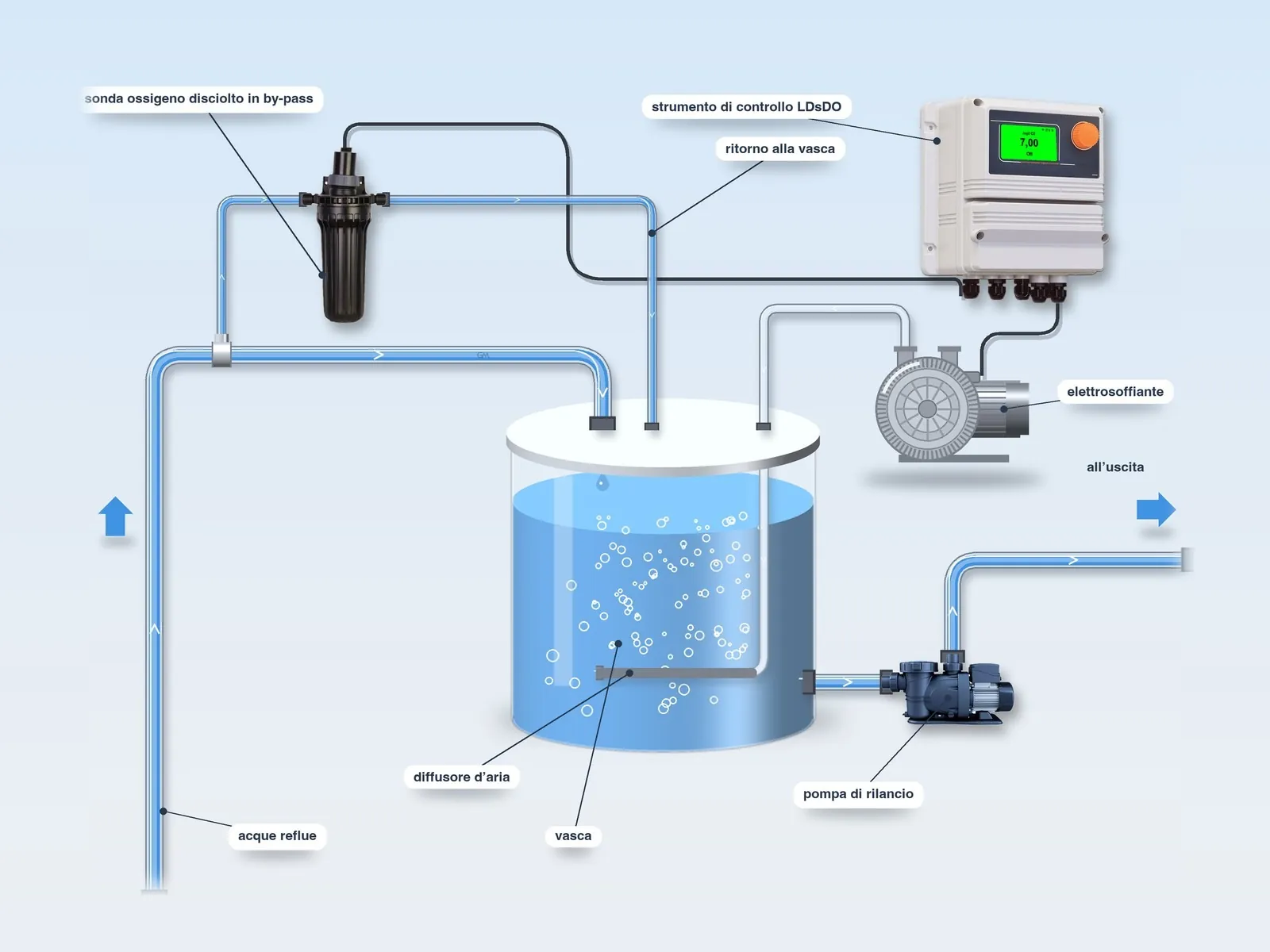

Regolazione dell’ossigeno disciolto
Comando degli elettrosoffianti
Quando l’ossigeno disciolto scende sotto il set point, lo strumento attiva gli elettrosoffianti, che immettono aria nella vasca attraverso i diffusori e aumentano la concentrazione di ossigeno in acqua.
Ritorno al set point
Raggiunto il valore impostato, lo strumento arresta gli elettrosoffianti; la sonda continua ad analizzare l’acqua e li riattiva quando l’ossigeno scende di nuovo sotto il set point.
Impiego
Campi di impiego
Acque reflue
Acque reflue civili e industriali.
Fluorescenza
Principio di misura a fluorescenza
La sonda, in acciaio inox, misura direttamente la risposta di un materiale eccitato da una sorgente luminosa. L’analisi non comporta consumo di ossigeno: la misura è quindi possibile anche in acqua ferma, con compensazione automatica della temperatura.
Luce LED
Un LED emette una radiazione di circa 475 nm sul retro dell’elemento sensibile.
Strato sensibile
La superficie a contatto con l’acqua è costituita da un sottile strato idrofobico sol-gel che contiene, isolato dall’acqua, un complesso del rutenio.
Fluorescenza
Per effetto dell’eccitazione luminosa, il rutenio emette una fluorescenza a circa 600 nm.
Misura
L’ossigeno a contatto con il sensore attenua la fluorescenza: il grado di attenuazione è correlato alla concentrazione di ossigeno disciolto.
La sonda →
Dati tecnici
Scheda tecnica delle sonde
| Parametro | Scala | Risoluzione |
|---|---|---|
| Ossigeno disciolto | 0 – 20 mg/l | 0,01 mg/l |
| Temperatura | −5 / +50 °C | 0,1 °C |
Misura a fluorescenza con compensazione della temperatura; sonda in by-pass (porta sonde NPED) o in immersione.
Schede delle sonde
Sonde di ossigeno disciolto
| EOLUM | |
|---|---|
| Scala di lettura | 0 – 20 mg/l |
| Risoluzione | 0,01 |
| Sistema di misura | Fluorescenza |
| Compensazione automatica | Temperatura e pressione |
| Temperatura di lavoro | −5 / +50 °C |
| Pressione di lavoro | 10 bar |
| Corpo | Acciaio inox |
Installazione
Posizionamento degli elettrodi
Il posizionamento degli elettrodi si definisce in funzione delle caratteristiche dell’impianto e dell’acqua da analizzare.
In by-pass

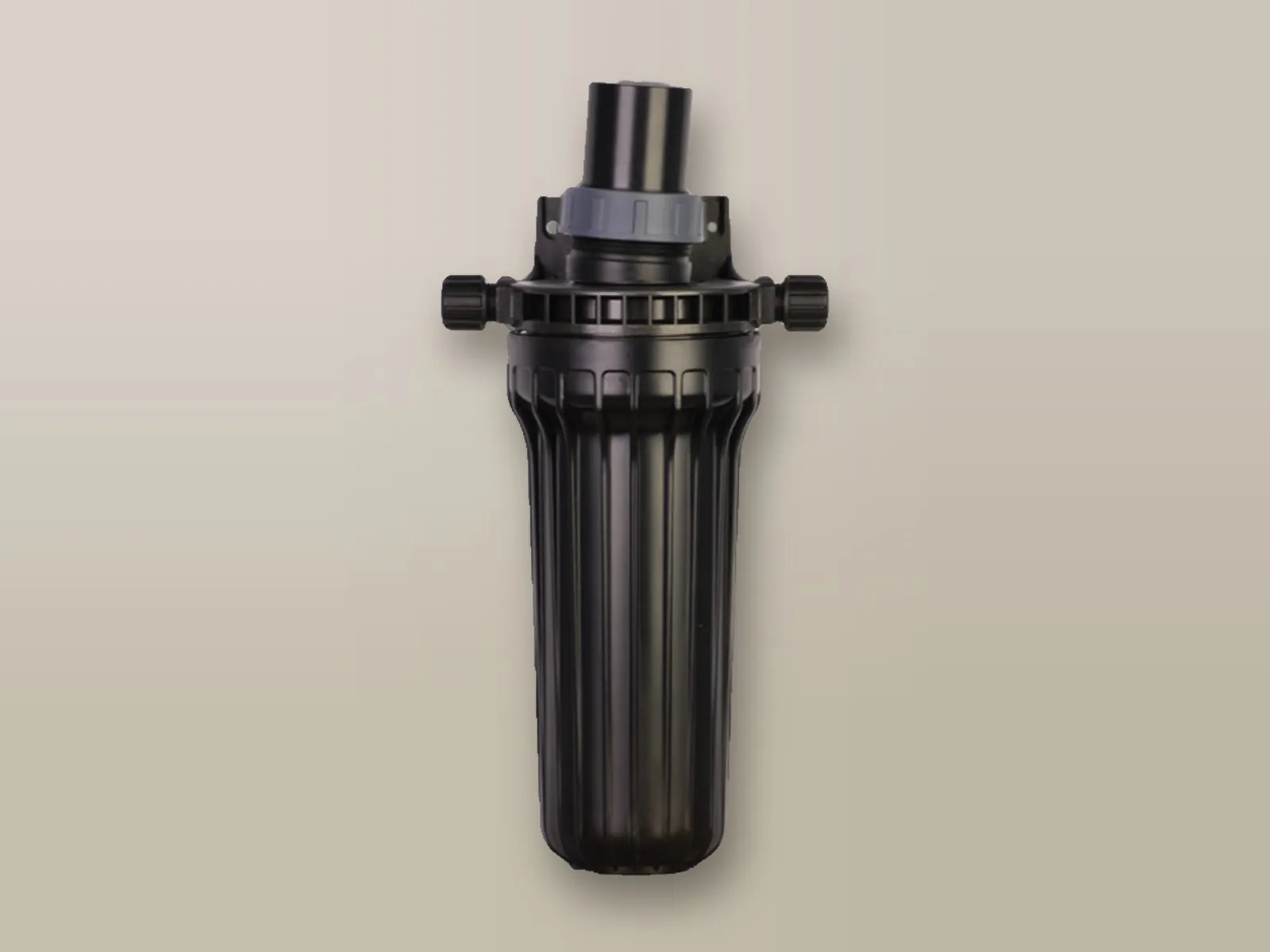

Le sonde sono alloggiate in un porta sonde NPED, collegato a una presa d’acqua in uscita dal serbatoio e attraversato da circa 30 l/h di acqua di campionamento. È possibile integrare un sensore di flusso, che arresta il dosaggio in assenza di flusso.
Porta elettrodi →
In immersione
L’elettrodo è immerso direttamente nel serbatoio di accumulo dell’acqua da trattare, mediante un porta elettrodo a immersione.
Porta elettrodi →
Strumento
Lo strumento di controllo

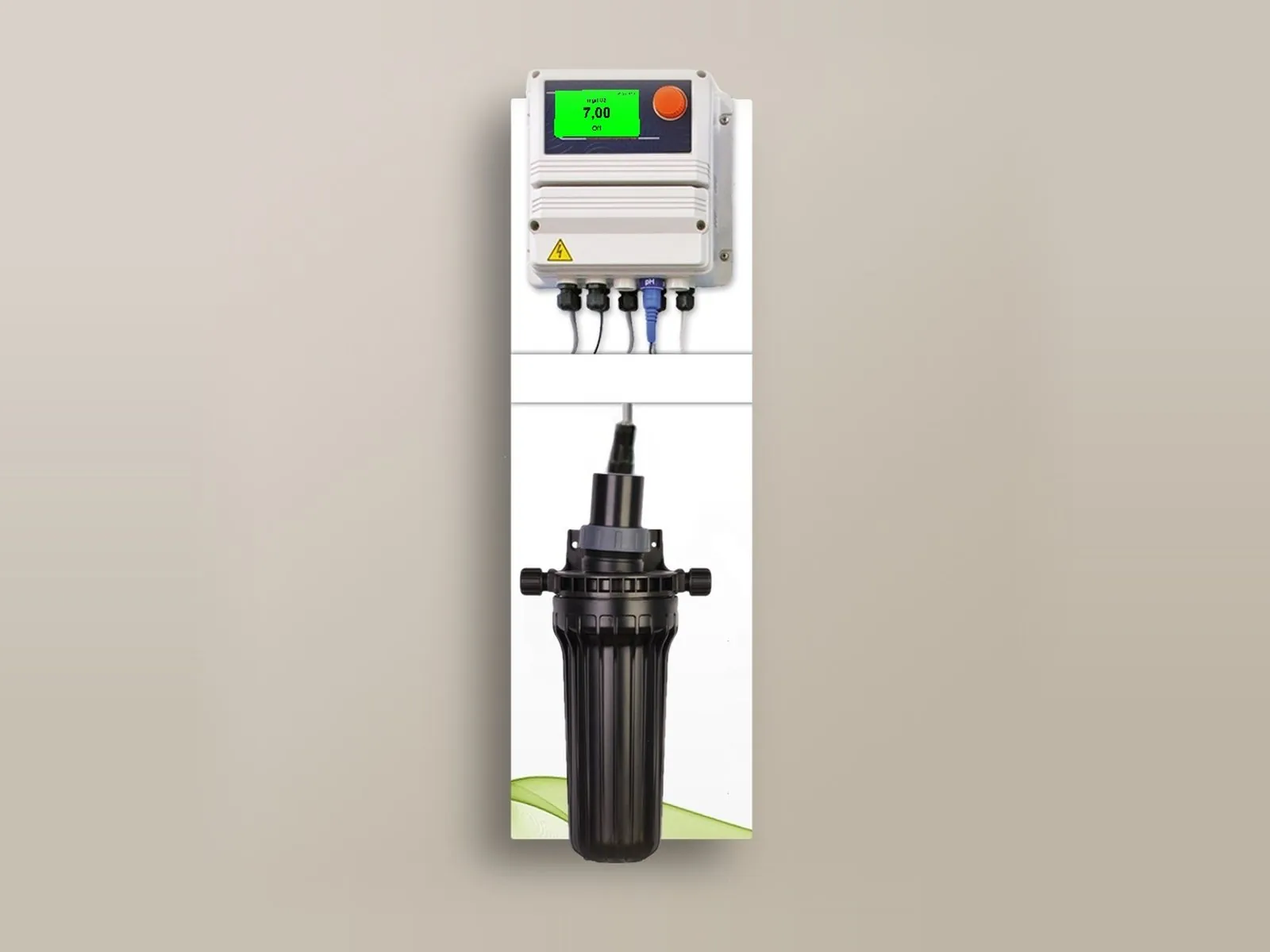

Acquisisce la misura dalla sonda e comanda la pompa dosatrice in proporzione al valore rilevato. È fornito pre-assemblato su pannello, pronto per il collegamento.
Display a colori
Display retroilluminato multicolore, che segnala i diversi stati di funzionamento mediante il cambio di colore. Programmazione tramite un’unica manopola.
Quattro modalità
Dosaggio proporzionale, ON/OFF, PWM e PID, con partenza ritardata del dosaggio.
Memorizzazione dei dati
Memorizzazione permanente dei dati e log di sistema consultabile sul display; il log interno è esportabile su memoria USB per l’elaborazione con un foglio di calcolo.
Allarmi
Livello del prodotto, assenza di flusso, superamento del tempo massimo di dosaggio, sonda guasta, lettura fuori scala; segnalazione acustica o luminosa tramite l’uscita di allarme.
La pompa dosatrice, con portata e contropressione definite in fase d’ordine, si collega all’uscita impulsiva (e/o 0-4/20 mA) e funziona in modalità proporzionale o ON/OFF. Sono in dotazione una valvola di iniezione pre-tarata e una sonda di livello magnetica con pescante di fondo coassiale, che arresta la pompa all’esaurimento del prodotto.
Display a colori
Segnalazione cromatica dello stato
Cambiando colore, il display retroilluminato dello strumento segnala i differenti stati di lavoro, riconoscibili anche a distanza.

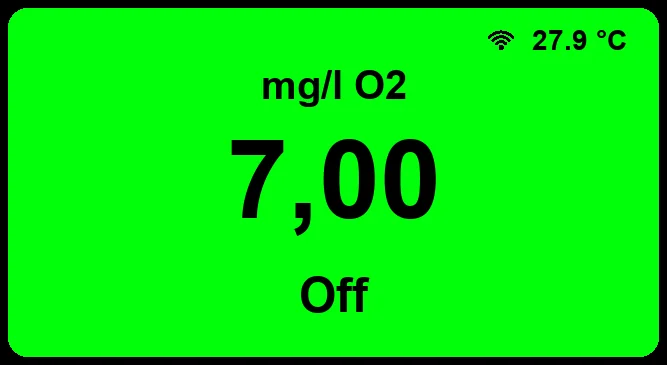

Funzionamento normale
Misura e dosaggio secondo i parametri impostati.

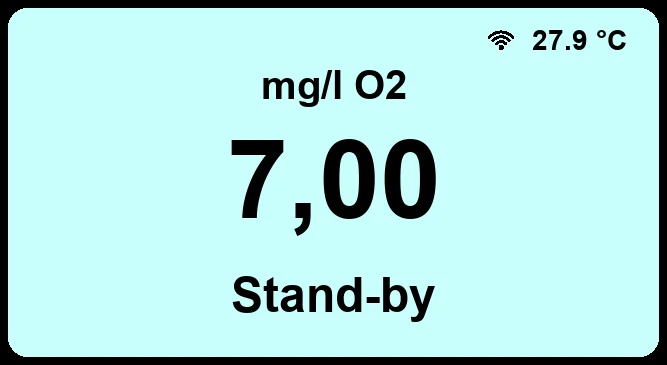

Stand-by
Strumento in stand-by.

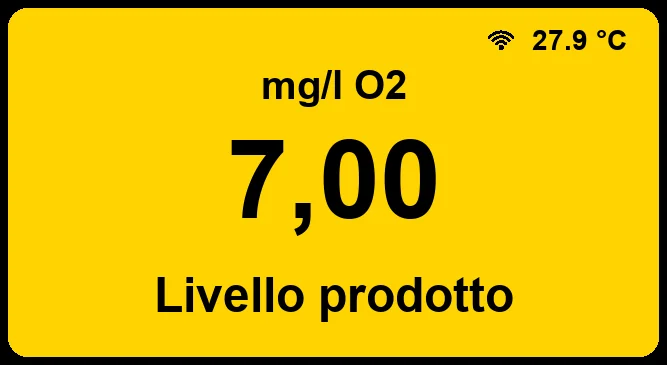

Avviso
Segnalazione di avviso, ad esempio il livello del prodotto chimico.

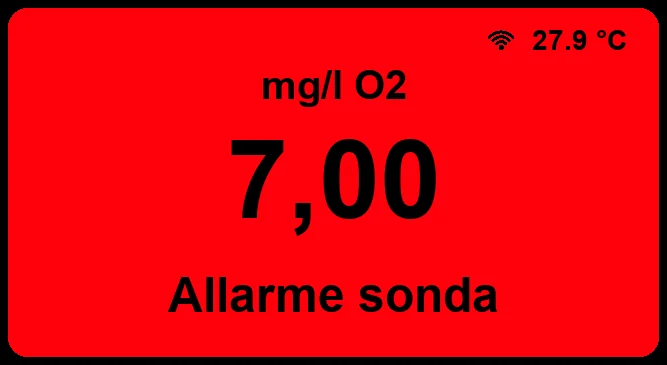

Allarme
Segnalazione di allarme, ad esempio della sonda.

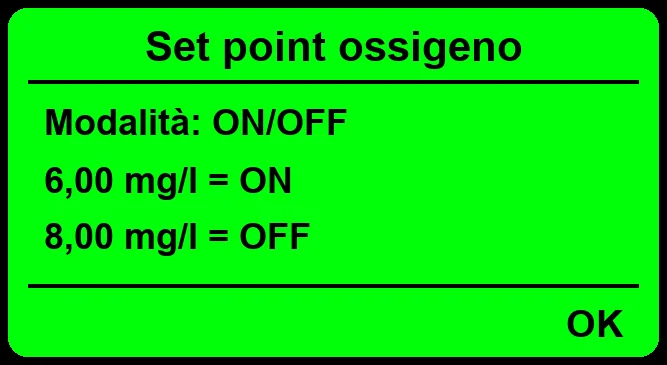

Impostazioni dal display
Scheda tecnica
Scheda tecnica dello strumento
Ingressi, uscite, modalità di regolazione e allarmi dello strumento di controllo.
Ingressi
- Sonda di misura
- Temperatura
- Sensore di flusso
- Livello del prodotto
- Contatore lancia impulsi o segnale mA
Uscite
- 1 pompa dosatrice proporzionale
- 1 uscita digitale
- 2 uscite 0-4/20 mA proporzionali
Regolazione
- Proporzionale
- ON/OFF
- PWM
- PID
- Partenza ritardata
Allarmi
- Livello prodotto
- Assenza di flusso
- Tempo massimo di dosaggio
- Sonda guasta
- Lettura fuori scala
Alimentazione
- 230 VAC
- 12 – 24 VDC
Telecontrollo
Telecontrollo del sistema
Gli strumenti sono telecontrollabili in modo bidirezionale (lettura e scrittura) dal portale web, da PC, tablet e smartphone: consultazione delle misure, modifica di set point, dosaggi e allarmi, ricezione degli allarmi e download dei log. In alternativa è possibile l’integrazione nel vostro PLC tramite Modbus.
Ethernet Optional, una a scelta
Collegamento al portale web via cavo di rete: misure, set point, dosaggi e allarmi accessibili da PC, tablet e smartphone.
Wi-Fi Optional, una a scelta
Collegamento senza fili al portale web, con le medesime funzioni della connessione via cavo.
4G Optional, una a scelta
Collegamento tramite rete cellulare per gli impianti privi di rete locale, con notifica degli allarmi via SMS o e-mail.
Modbus RTU Di serie (standard), optional (PLUS)
Integrazione nel vostro PLC tramite porta seriale.
Uscita 0-4/20 mA Di serie (PLUS), optional (standard)
Segnale in corrente proporzionale al valore misurato, per il telecontrollo o per il comando di pompe e altra strumentazione.
Una sola comunicazione alla volta: Ethernet, Wi-Fi, 4G oppure Modbus RTU (integrato nelle versioni standard, optional nelle PLUS). Uscite 4/20 mA e ingresso per contatore di serie nelle PLUS, optional nelle versioni standard.
Il portale NIMBUS
Un unico account riunisce tutti gli impianti registrati, ciascuno con i propri dispositivi: il portale web, gratuito e senza abbonamento, è accessibile da PC, Mac, tablet e smartphone e consente sia la consultazione sia la modifica di ogni parametro, con connessione cifrata e accesso protetto.
Vista generale
In un’unica schermata: letture delle sonde, livelli dei prodotti chimici, soglie di attivazione delle pompe e allarmi attivi, con lo stato di impianti e dispositivi (normale, avviso, allarme, standby, non collegato).
Mappa degli impianti
Gli impianti compaiono su una mappa interattiva con il loro stato e si aprono con un clic; per ciascuno sono indicati anche le condizioni meteo e la temperatura del luogo.
Storico e grafici
Archivio delle misure e degli allarmi, consultabile in ogni momento con grafici e resoconti numerici esportabili in formato Excel.
Allarmi e notifiche
Soglie di allarme di lettura, di dosaggio, di sonda guasta e di lettura fuori scala, con notifica via e-mail o SMS in base al sistema di comunicazione; avviso anche quando un impianto resta scollegato oltre il tempo impostato.
Set point e dosaggi
Modifica a distanza dei set point, delle soglie di attivazione delle pompe dosatrici e della relativa portata oraria.
Ingressi e uscite
Stato di relè, uscite a impulsi, ingressi digitali e uscite in corrente, con il nome assegnato a ciascun collegamento.
Calendario della manutenzione
Le attività si pianificano per impianto o per dispositivo e si assegnano ai tecnici; due giorni prima della scadenza arriva un promemoria via e-mail. Ogni attività risulta programmata, in scadenza, in ritardo o completata.
Squadra e permessi
L’account principale ha accesso completo e crea gli account dei tecnici, ciascuno abilitato solo agli impianti e ai dispositivi assegnati; per ogni tecnico sono visibili ultimo accesso e attività.
Report e registro attività
Report su dispositivi, attività e tecnici, scaricabili in PDF o CSV con il logo del cliente; il registro conserva la cronologia delle operazioni e delle disconnessioni.
Personalizzazione
Logo, colore principale e tema chiaro o scuro; i riquadri della schermata principale si riordinano trascinandoli. Due impianti si possono affiancare per confrontarli.
Registrazione guidata
Ogni dispositivo si aggiunge con una procedura guidata: il modello viene riconosciuto in automatico e associato all’impianto, con il tecnico di riferimento da contattare.
Integrazione nel PLC
In alternativa al portale, la porta Modbus RTU o TCP/IP consente l’integrazione nel sistema di supervisione dell’impianto.
Consulenza tecnica
Indicateci il tipo di acqua da trattare e le utenze da comandare: proporremo l’installazione e gli accessori più adatti.
