Doppia membrana
Esecuzione standard per la movimentazione della maggior parte dei prodotti chimici, affidabile nelle applicazioni più comuni.
Pompe pneumatiche
Doppia membrana
Indicate per la movimentazione di liquidi aggressivi, corrosivi, viscosi o con solidi in sospensione. Sono autoadescanti, installabili sopra battente, sottobattente o in immersione, e idonee anche all’impiego in atmosfere esplosive.
- Fino a 1.000 l/min
- Autoadescanti
- Funzionamento anche a secco o a mandata chiusa
- Versioni per uso alimentare
1.000l/minPortata massima
80mPrevalenza massima
12mmPassaggio solidi
8barAria compressa
2 modelli
Esecuzioni disponibili
La distribuzione pneumatica è anti-stallo, anticongelamento e non richiede lubrificante. Le pompe possono funzionare per brevi periodi a secco o con la mandata chiusa senza subire danni.
Corpo pompa: PVDF, PP, POM, alluminio o AISI 316L

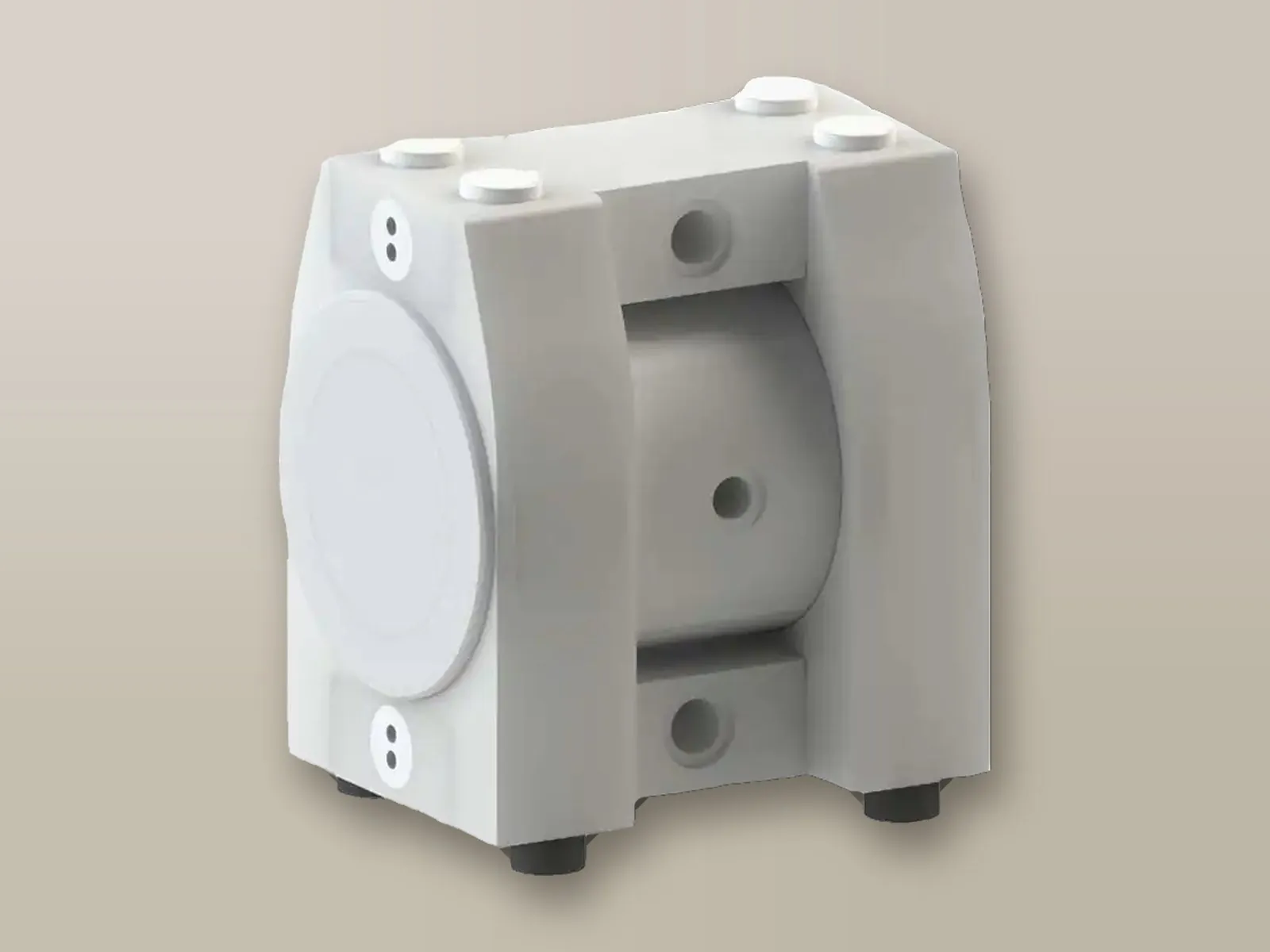

Doppia membrana PTFE
Corpo, sfere, o-ring e membrane in Teflon (PTFE) garantiscono la compatibilità chimica con la quasi totalità dei liquidi.
Corpo pompa: PTFE
Funzionamento
Principio di funzionamento
L’aria compressa (in giallo) alimenta alternativamente le due camere interne: mentre una membrana aspira il liquido (in blu), l’altra lo invia in mandata.

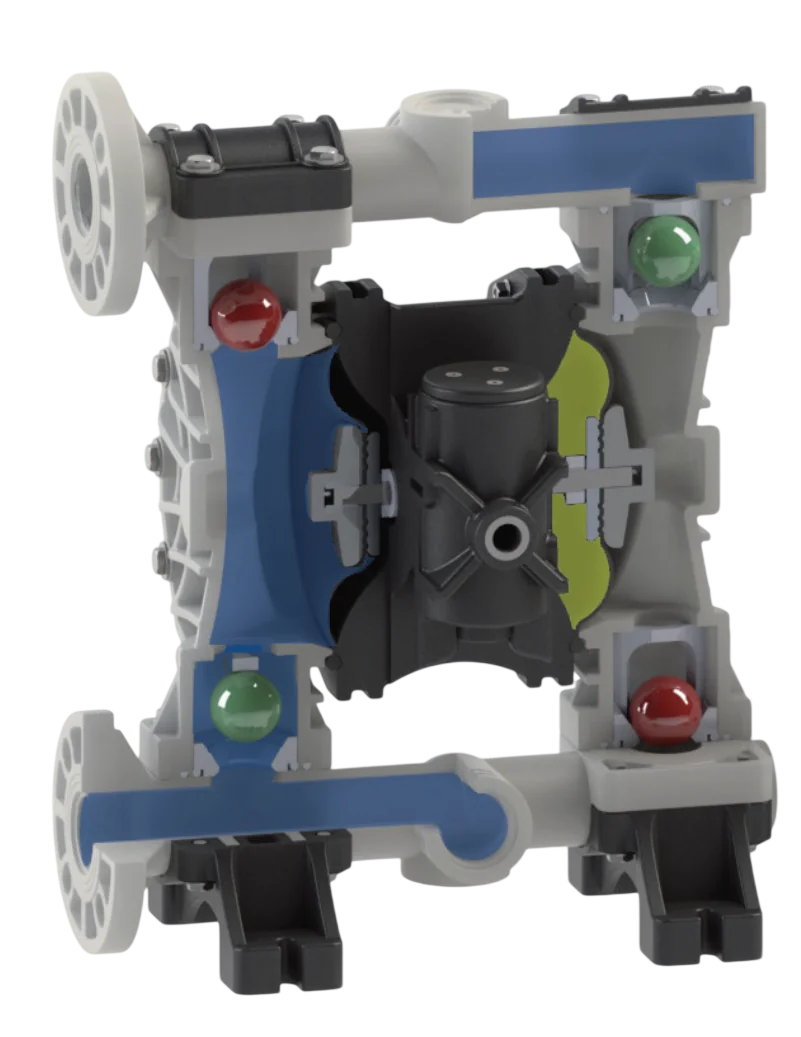

Aspirazione
L’aria compressa riempie la camera interna di destra e muove la membrana opposta, che solleva la sfera della valvola inferiore: il liquido viene aspirato. Contemporaneamente la camera di sinistra si trova nella fase di scarico.

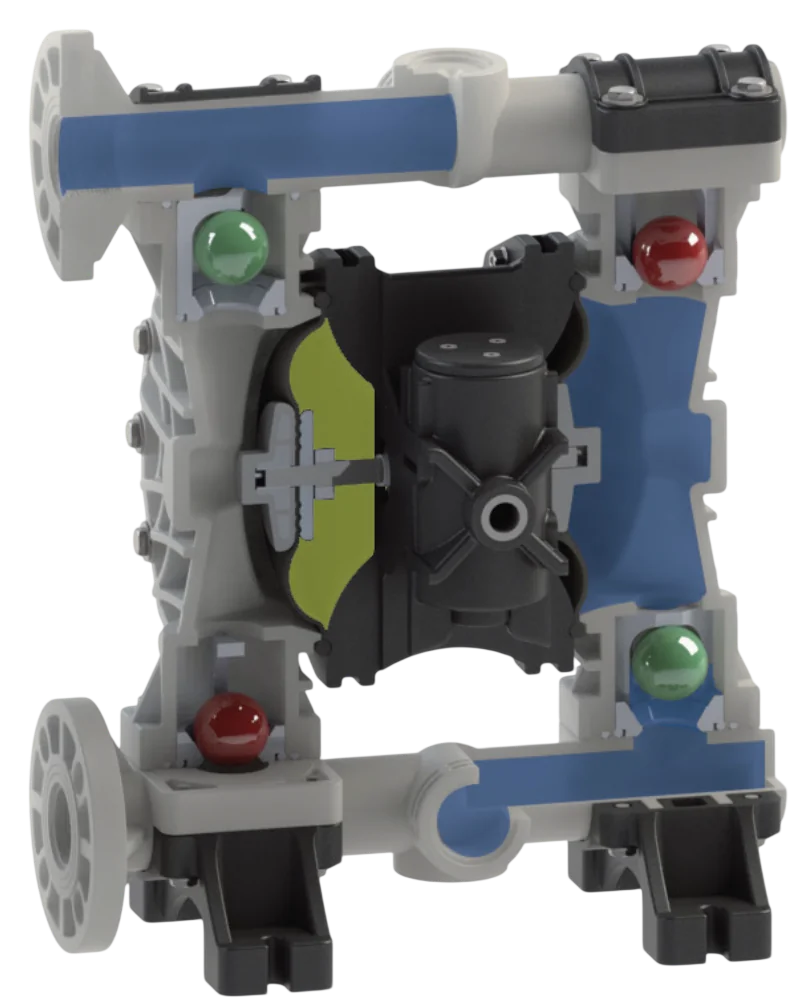

Mandata
L’aria compressa riempie la camera interna di sinistra; nella camera opposta la sfera della valvola superiore si alza e il liquido viene inviato in mandata. Contemporaneamente l’altra camera si trova nella fase di aspirazione.
Installazione
Tipologie di installazione
Grazie all’autoadescamento la pompa è installabile nella quasi totalità degli impianti, anche in versioni speciali.

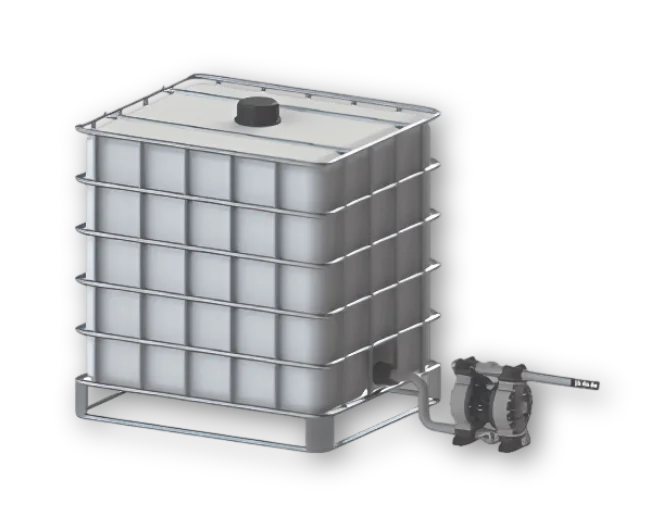

Sottobattente
Installazione alla base del serbatoio, che ne consente lo svuotamento completo. Al termine del dosaggio la pompa può funzionare a secco per un breve periodo.

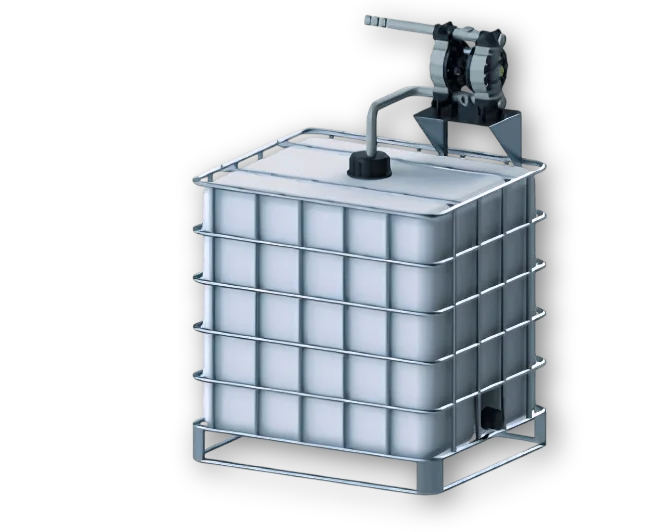

Autoadescante
Installazione al di sopra del livello del prodotto: la pompa funziona inizialmente a secco, quindi aspira il prodotto.

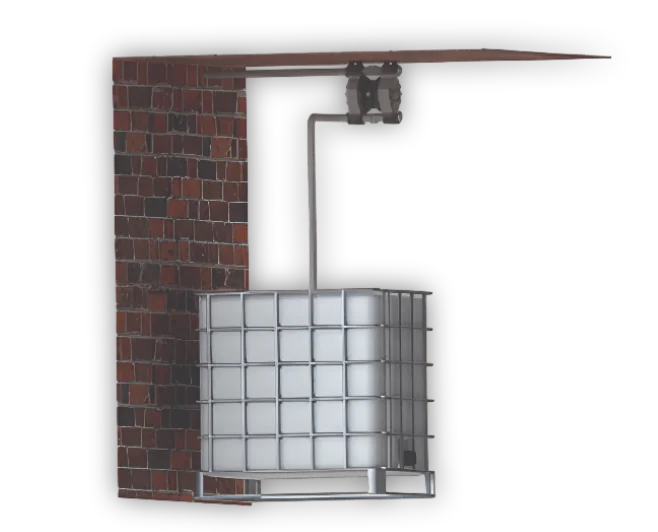

Sospesa
Versione speciale con i piedini di fissaggio nella parte superiore, resa possibile dall’autoadescamento.

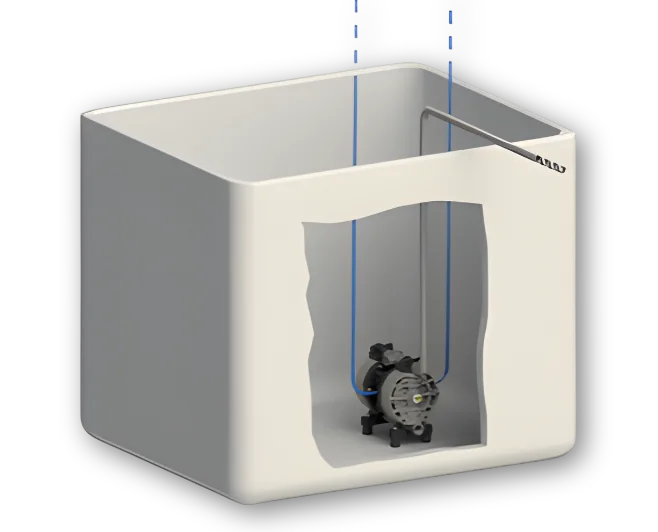

In immersione
Versione speciale per installazione in immersione, previa verifica della compatibilità chimica con il prodotto.

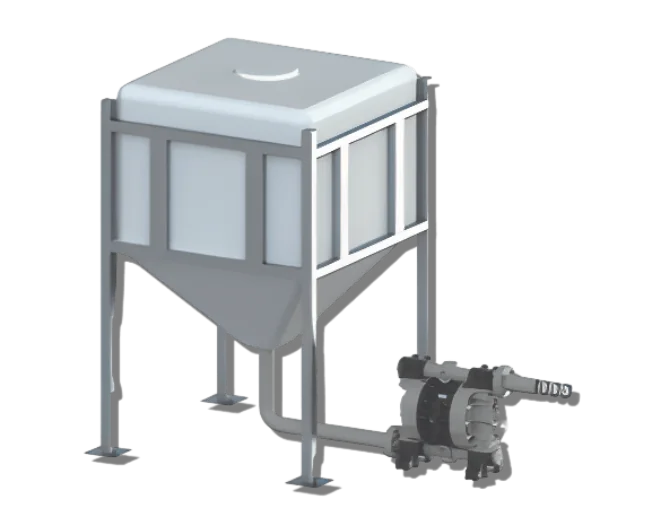

Sotto tramoggia
Per liquidi viscosi: il battente della tramoggia favorisce l’alimentazione della pompa. Sono necessari aria di alimentazione ad alta pressione e una tubazione di aspirazione di diametro maggiore rispetto all’attacco della pompa.

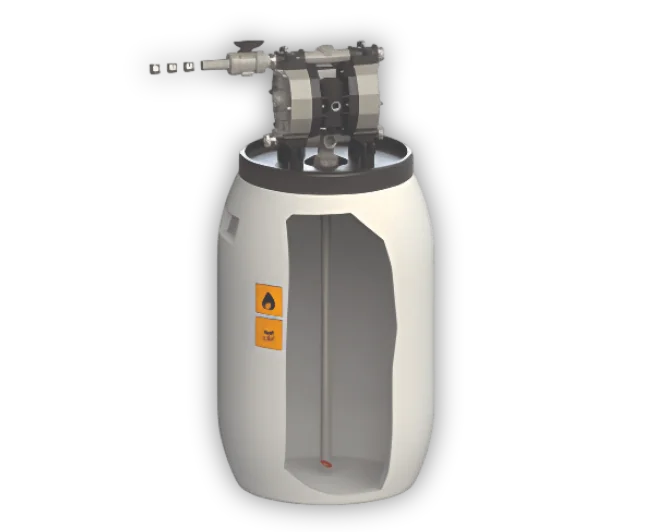

Su fusto
Versione speciale per l’installazione sul coperchio di un fusto.

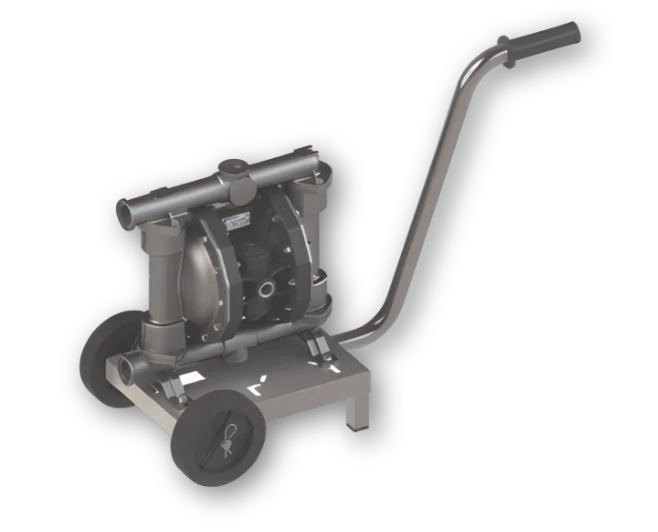

Carrellata
Installazione su carrello, per uno spostamento rapido.

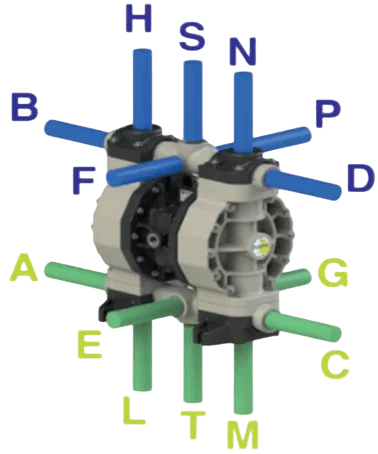

Aspirazione e mandata
La posizione dell’aspirazione e della mandata si definisce in fase d’ordine.
Dati tecnici
Prestazioni e configurazioni
Le prestazioni variano con la contropressione di lavoro (prevalenza), con viscosità e densità del prodotto e con la pressione dell’aria di alimentazione. La portata si regola con la pressione dell’aria e/o parzializzando una valvola sulla mandata.
PP, alluminio, PVDF, AISI 316, POM
Per la movimentazione della maggior parte dei prodotti chimici.
| Portata max (l/min) | Aspirazione a secco / innescata (m) | Prevalenza max (m) | Passaggio solidi (mm) |
|---|---|---|---|
| 4 | 3 / 9,8 | 60 | 2 |
| 7 | 3 / 9,8 | 60 | 2 |
| 20 | 5 / 9,8 | 70 | 2,5 |
| 35 | 5 / 9,8 | 70 | 3 |
| 55 | 5 / 9,8 | 80 | 3,5 |
| 65 | 5 / 9,8 | 80 | 3,5 |
| 100 | 5 / 9,8 | 80 | 4 |
| 120 | 5 / 9,8 | 80 | 3,5 |
| 170 | 5 / 9,8 | 80 | 7,5 |
| 250 | 5 / 9,8 | 80 | 3,5 |
| 400 | 5 / 9,8 | 80 | 8 |
| 700 | 5 / 9,8 | 80 | 8,5 |
| 1.000 | 5 / 9,8 | 80 | 12 |
PTFE
Corpo, sfere, o-ring e membrane in PTFE, compatibili con la quasi totalità dei liquidi.
| Portata max (l/min) | Aspirazione a secco / innescata (m) | Prevalenza max (m) | Passaggio solidi (mm) |
|---|---|---|---|
| 24 | 4 / 9,8 | 70 | 3 |
| 55 | 4 / 9,8 | 80 | 3,5 |
| 110 | 5 / 9,8 | 80 | 4 |
Alimentazioni
- Aria compressa, 8 bar
Membrane
- Hytrel + PTFE
- Santoprene + PTFE
Corpo
- PVDF
- PP
- POM
- Alluminio
- AISI 316
- PTFE
Consulenza tecnica
Indicateci il liquido da movimentare e le caratteristiche dell’impianto: vi consiglieremo materiali, taglia e tipo di installazione più adatti.
