Produzione

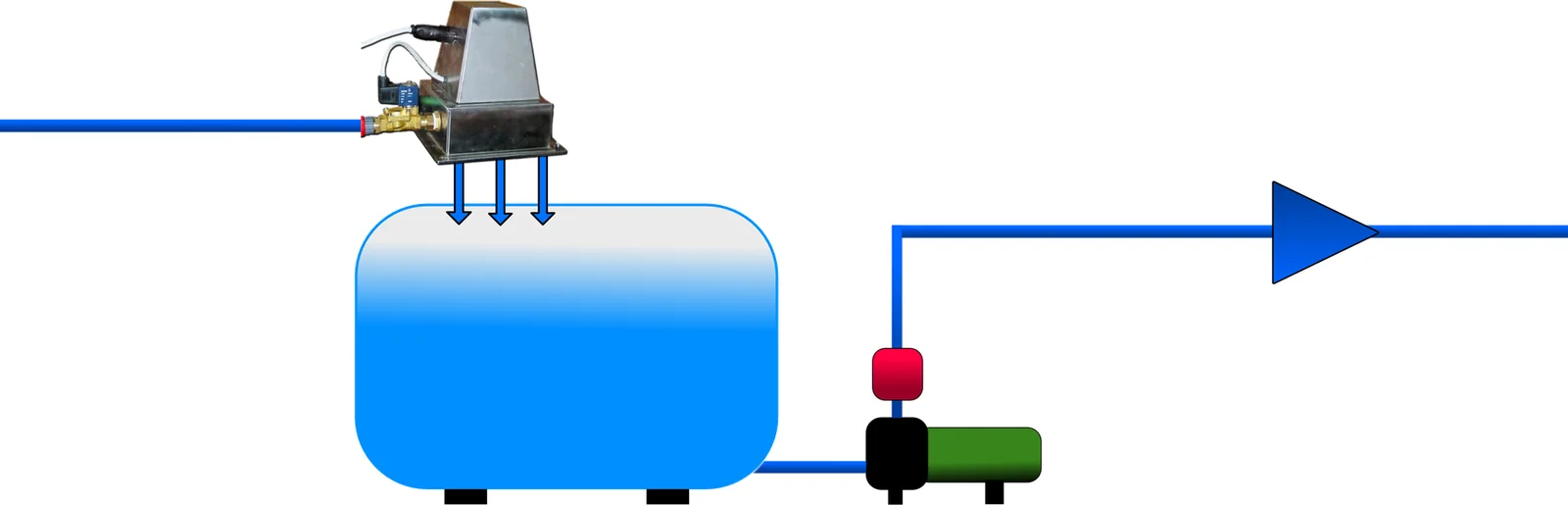

La turbina, installata sopra la vasca di accumulo, converte in energia elettrica la pressione disponibile nella condotta.
Energie rinnovabili
Miniturbine idroelettriche
Installate in prossimità di un serbatoio di accumulo, le miniturbine sfruttano la pressione della condotta di adduzione per generare corrente elettrica, mentre l’acqua prosegue verso il serbatoio. L’energia prodotta alimenta gli strumenti di trattamento dove la rete elettrica non è disponibile.
- Uscita 12, 24, 48 VDC o 230 VAC
- Materiali idonei all’acqua potabile
- Turbina Pelton sopra il serbatoio
- Abbinabili a un impianto fotovoltaico
3Versioni: Small, Large, XL
2.000WhEnergia giornaliera max (Small)
14.000WhEnergia giornaliera max (Large)
> 30kWhEnergia giornaliera (XL)
Come funziona
Energia dalla pressione della condotta
Il microgeneratore è azionato dalla pressione presente nella condotta di adduzione: l’acqua fa ruotare una turbina Pelton che mette in movimento un piccolo generatore elettrico, quindi prosegue verso il serbatoio di accumulo.
Accumulo
Un gruppo elettronico regola la carica di batterie esterne, al piombo-acido oppure AGM da 100 A, particolarmente adatte alle applicazioni idroelettriche: si caricano molto più velocemente delle batterie tradizionali ed erogano oltre l’80% della corrente nominale.
Utilizzo
Alle batterie si collegano gli strumenti di trattamento e le altre utenze, compatibilmente con l’energia prodotta; un LED indica lo stato di carica del sistema.
In base alla combinazione di portata e contropressione della condotta, anche fuori tabella, la turbina viene adattata (ugello, girante, elettrovalvola) per produrre la massima energia possibile. Le miniturbine possono essere abbinate a un impianto fotovoltaico.
3 modelli
Tre versioni
La scelta dipende dalla pressione e dalla portata disponibili nella condotta e dalla tensione richiesta dalle utenze.

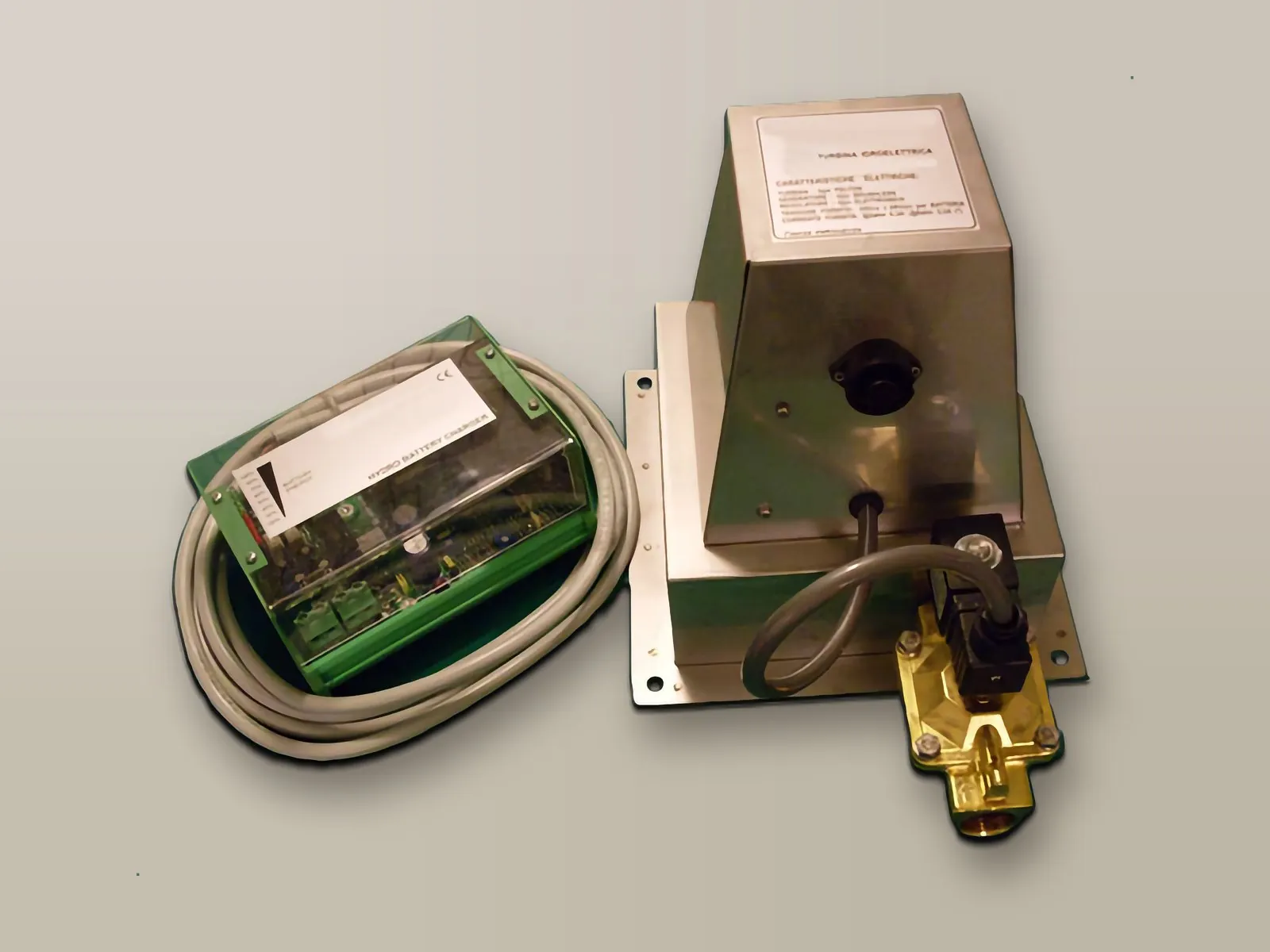

Miniturbina Small
Gruppo elettronico a 24 VDC (12 VDC con apposito convertitore) che carica due batterie da 12 V in serie. A batterie cariche il LED verde resta acceso e, dopo 15 minuti, l’elettrovalvola di risparmio dell’acqua interrompe l’afflusso alla turbina, che riparte quando la tensione scende. Potenza massima al caricabatterie 70 W, condotta minima 30 mm, attacchi da 1". Elettronica su box con attacco DIN, collegamento con cavo quadripolare e connettore di sicurezza.

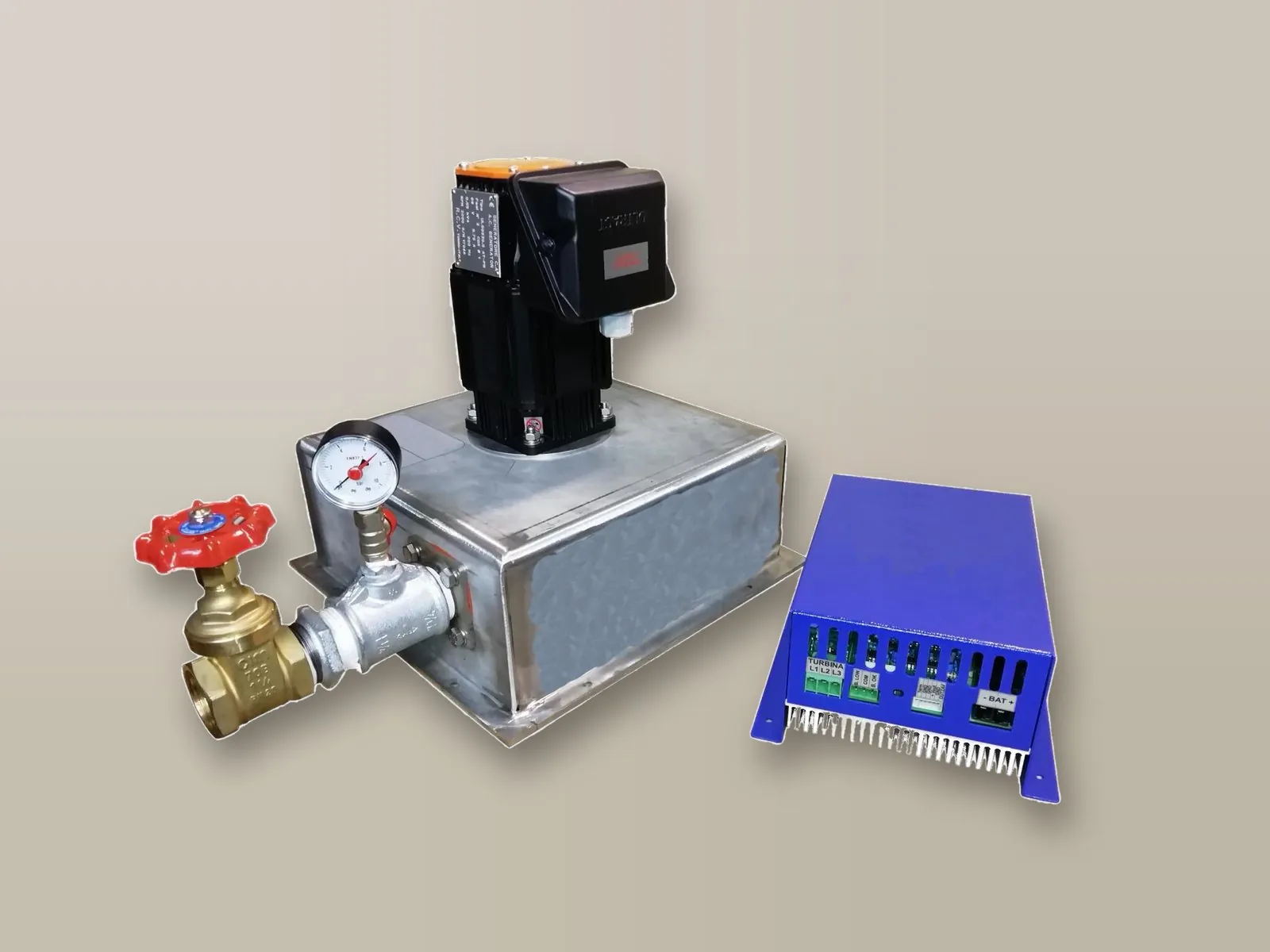

Miniturbina Large
Stesso principio della versione Small, con uscita a 24 o 48 VDC da specificare in fase d’ordine, accumulata in due o più batterie da 12 V in serie (due per 24 VDC, quattro per 48 VDC). Priva di elettrovalvola: a batterie cariche il regolatore invia l’energia in eccesso a una resistenza zavorra. Condotta minima 50 mm.

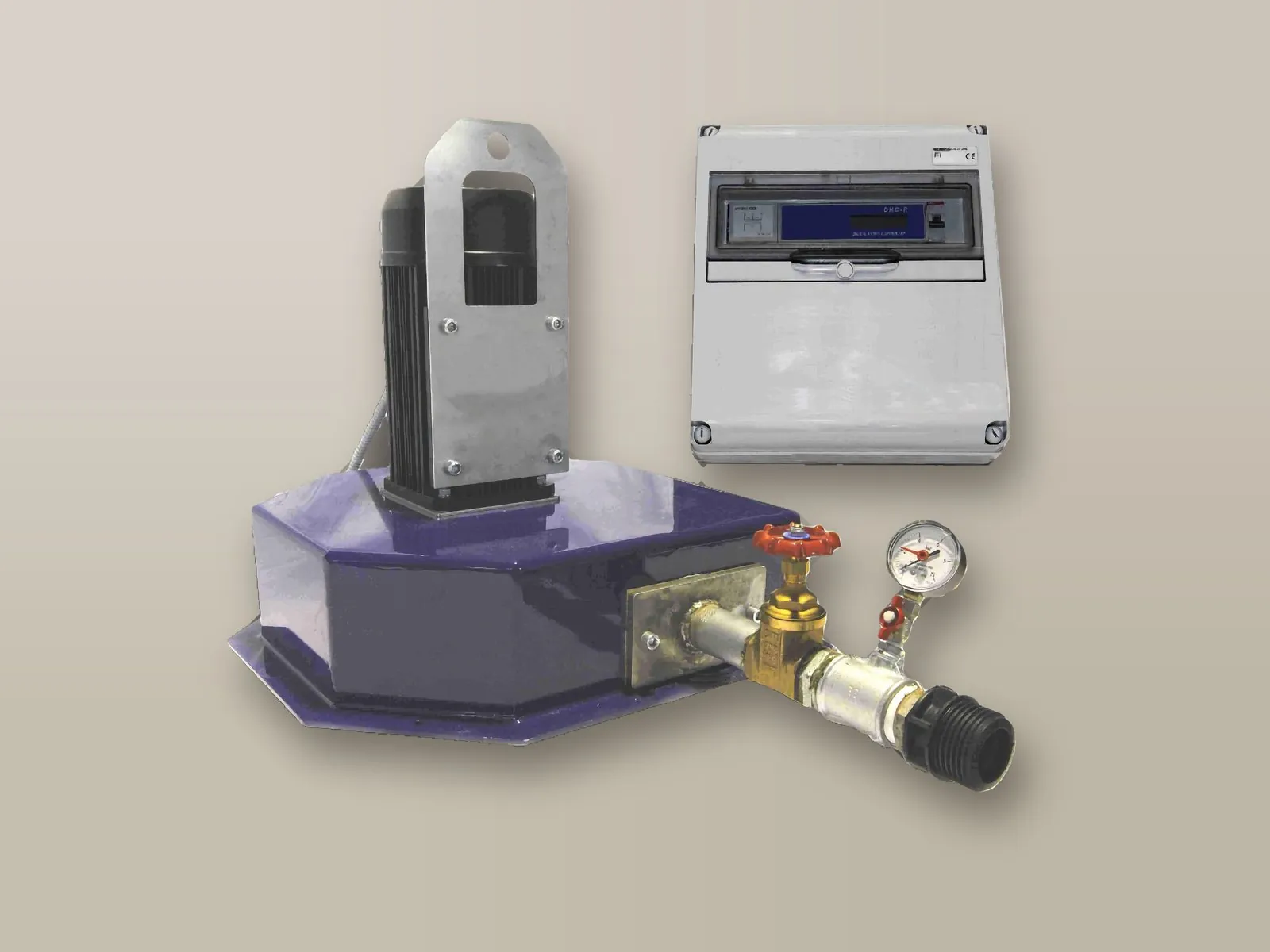

Miniturbina XL
Produce oltre 30 kWh al giorno di energia a 230 VAC 50 Hz (60 Hz a richiesta). Ingresso da 1.1/2", senza elettrovalvola; la frequenza è mantenuta stabile da un regolatore elettronico DHC che modula una resistenza zavorra, fornita in un apposito box. Sette modelli, da XL 1 a XL 7, in funzione di pressione e portata.
Installazione
Installazione e componenti

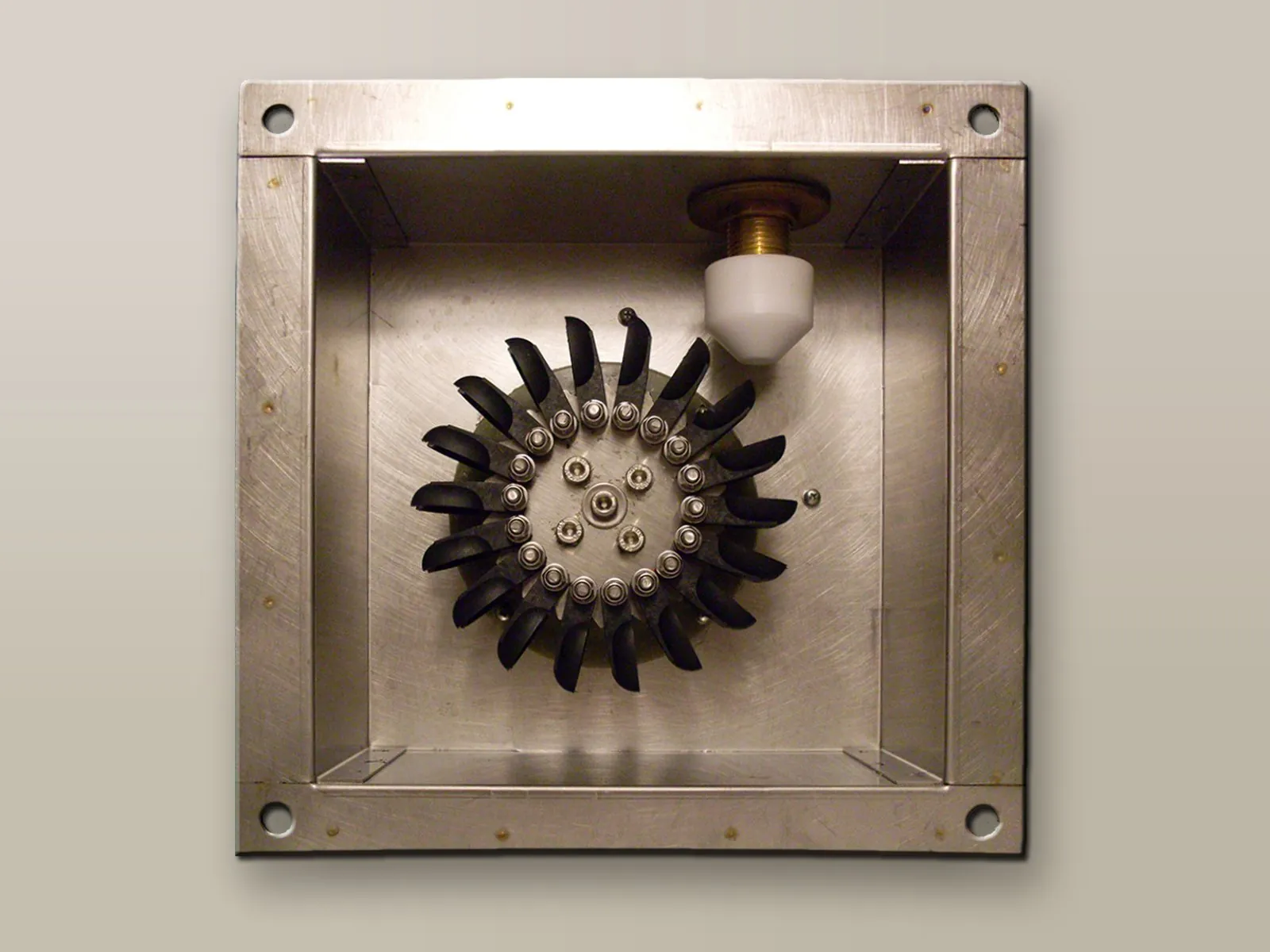

Turbina Pelton
Realizzata in materiali idonei al contatto con l’acqua potabile; flangia di fissaggio e collegamento alla condotta principale.

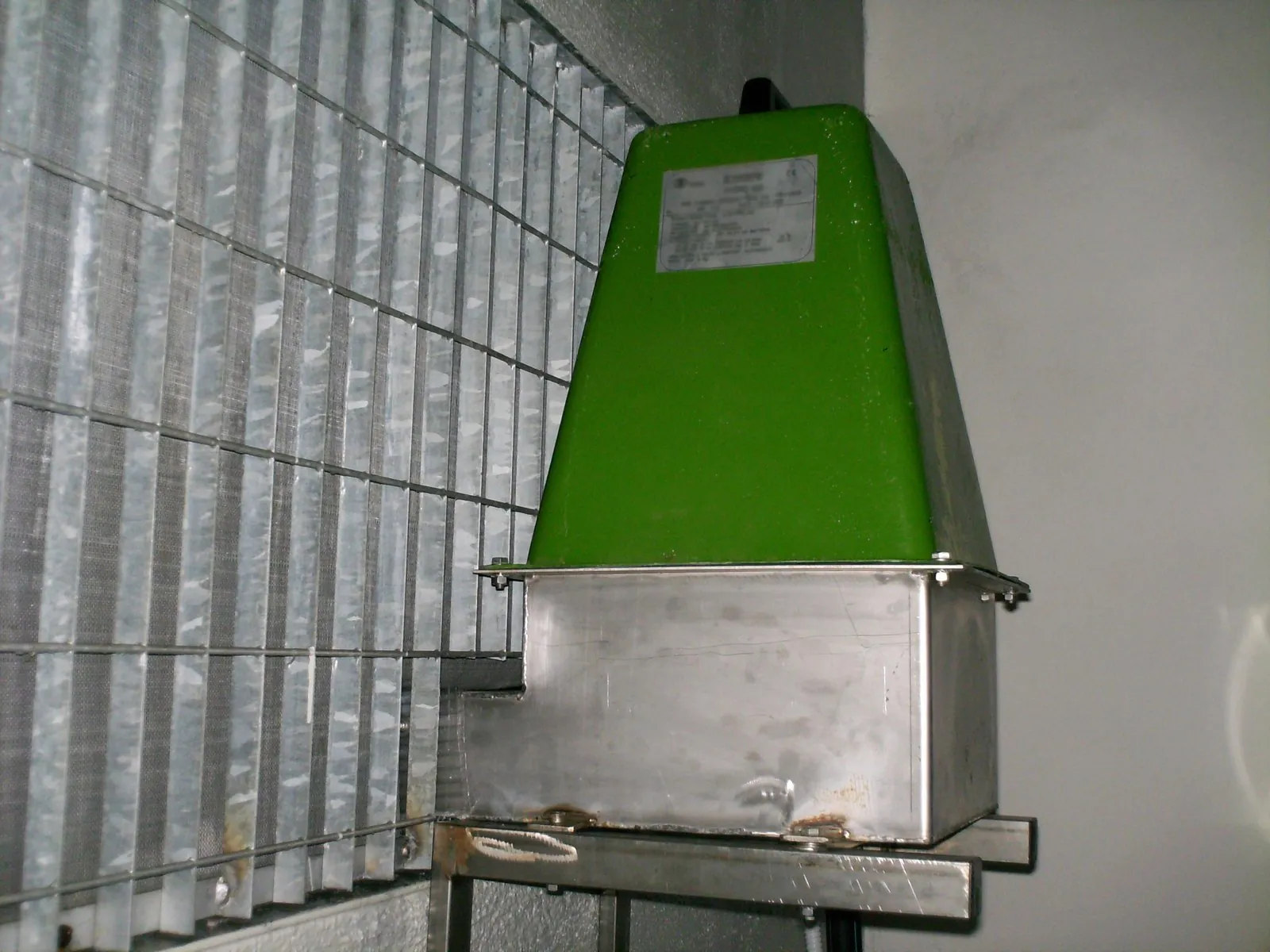

Installazione sul serbatoio
La turbina si monta sopra la vasca di accumulo, nella quale scarica l’acqua dopo averne sfruttato la pressione.

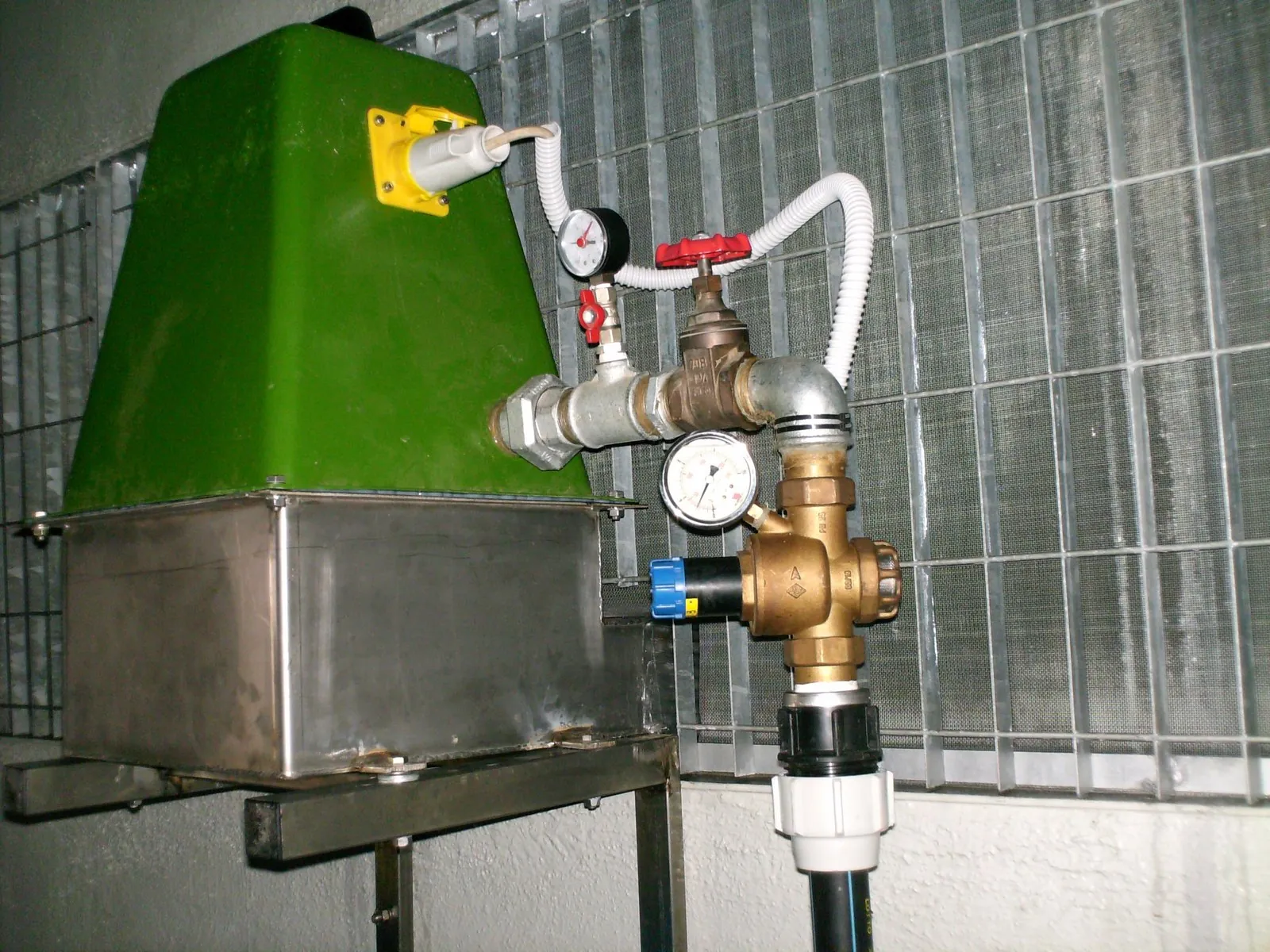

Collegamento idraulico
Ingresso dalla condotta di adduzione con valvola di intercettazione e manometro per la verifica della pressione disponibile.
Dati tecnici
Prestazioni
Valori indicativi in funzione della pressione disponibile nella condotta.
Miniturbina Small
| Pressione (atm) | 2,5 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Portata (l/min) | 26 | 28 | 32 | 36 | 39 |
| Energia giornaliera (Wh) | 350 | 650 | 950 | 1.500 | 2.000 |
Dimensioni 240 × 240 × 250 mm (L × P × H), peso 10 kg.
Miniturbina Large
| Pressione (atm) | 2 | 3 | 4 | 5 | 6 | 7 | 7,5 |
|---|---|---|---|---|---|---|---|
| Portata (l/s) | 0,95 | 1,05 | 1,25 | 1,4 | 1,6 | 1,7 | 1,9 |
| Potenza erogata in MPPT (W) | 80 | 160 | 260 | 360 | 450 | 520 | 580 |
| Energia giornaliera (Wh) | 1.920 | 3.840 | 6.240 | 8.640 | 10.800 | 12.480 | 14.000 |
Dimensioni 400 × 400 × 400 mm (L × P × H), peso 15 kg.
Miniturbina XL
| Modello | XL 1 | XL 2 | XL 3 | XL 4 | XL 5 | XL 6 | XL 7 |
|---|---|---|---|---|---|---|---|
| Pressione (atm) | 5 | 6 | 7 | 8 | 9,5 | 10,5 | 12 |
| Portata (l/s) | 4,5 | 4 | 3,3 | 2,9 | 2,5 | 2,2 | 2 |
Energia giornaliera oltre 30 kWh a 230 VAC. Dimensioni 560 × 560 × 600 mm (L × P × H), peso 25 kg.
Dimensionamento
Indicateci pressione e portata disponibili nella condotta e le utenze da alimentare: proporremo la versione, la configurazione della turbina e gli accumulatori più idonei.
