SDM-TORB
REGOLAZIONE TORBIDITA'

  • Permette di misurare e regolare la Torbidità dell'acqua.
    In base alla Torbidità misurata, permette di impostare un SET POINT, definito in NTU, che permetterà di attivare una pompa per il dosaggio di una sostanza chimica ( ad esempio un Flocculante ), oppure di comandare l'apertura / chiusura di un'elettrovalvola, oppure per azionare un sistema di filtrazione, un by-pass od uno scarico.

FUNZIONAMENTO

  • La misurazione della Torbidità assume rilevante importanza nel trattamento delle acque, siano esse reflue, potabili, di processo o per piscine.

  • La misurazione della Torbidità avviene mediante luce diffusa NIR a 90° con principio nefelometrico ( rispondente agli standard ISO 7027 ed EN 27027 ) e con compensazione automatica della temperatura.
  • La sonda è realizzata con corpo in PVC e finestra ottica di misura in vetro zaffiro.

    La scala di misurazione è impostabile tra: 0/40 - 0/400 - 0/4.000 NTU.

  • La sonda è dotata di un sistema di autopulizia è costituito da un getto di acqua ( max 1 bar di pressione ) che, in base alla programmazione impostata sullo strumento di controllo, andrà a pulire la finestra ottica di misurazione.




    La sonda dovrà essere messa in contatto con l’acqua da analizzare: utilizzando un porta elettrodo ad immersione potrà essere inserita direttamente in un serbatoio di stoccaggio dell’acqua, oppure potrà essere alloggiata in un porta elettrodo a deflusso installato in by-pass.






  • In base alla torbidità misurata, lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici che immetteranno una sostanza chimica ( ad esempio flocculante ) direttamente nel serbatoio di stoccaggio dell’acqua oppure nella tubazione.
    In alternativa, in base alla Torbidità misurata, potranno essere attivate elettrovalvole che indirizzino l'acqua ad uno scarico, oppure ad un sistema di filtrazione od ad altro utilizzo.
    La sonda monitorerà costantemente l’acqua e comanderà l’aggiunta di sostanza chimica oppure manterrà aperta l'elettrovalvola, fintanto che in acqua non sarà rilevata la Torbidità impostata, chiamata SET POINT.
    Non appena verrà consumata acqua, la nuova acqua addotta nel serbatoio di stoccaggio o nella tubazione, verrà analizzata dalla sonda di Torbidità, che comanderà, eventualmente, la chiusura dell'elettrovalvola o l'arresto della pompa dosatrice.

  • IMPIEGO
    CIVILE Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.
    SANITARIO Nel trattamento dei circuiti di acqua sanitaria.
    INDUSTRIALE Nel trattamento delle acque di processo industriali.
    PISCINE Nel trattamento delle acque di piscina.
    REFLUE Nel trattamento delle acque reflue, sia civili che industriali.

  • SCALA DI MISURAZIONE
    TORBIDITA' 0 / 4.000 NTU autoadattabile RISOLUZIONE In base alla scala di misurazione
    TEMPERATURA 0 / 40°C 0.1°C

  • CARATTERISTICHE
    MISURAZIONE Torbidità
    COMPENSAZIONE Temperatura
    AUTOPULIZIA
    POSIZIONAMENTO
    ELETTRODI
    By-pass Immersione


TELECONTROLLO

  • Il sistema SDM-TORB è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

  COMPOSIZIONE
SDM-TORB

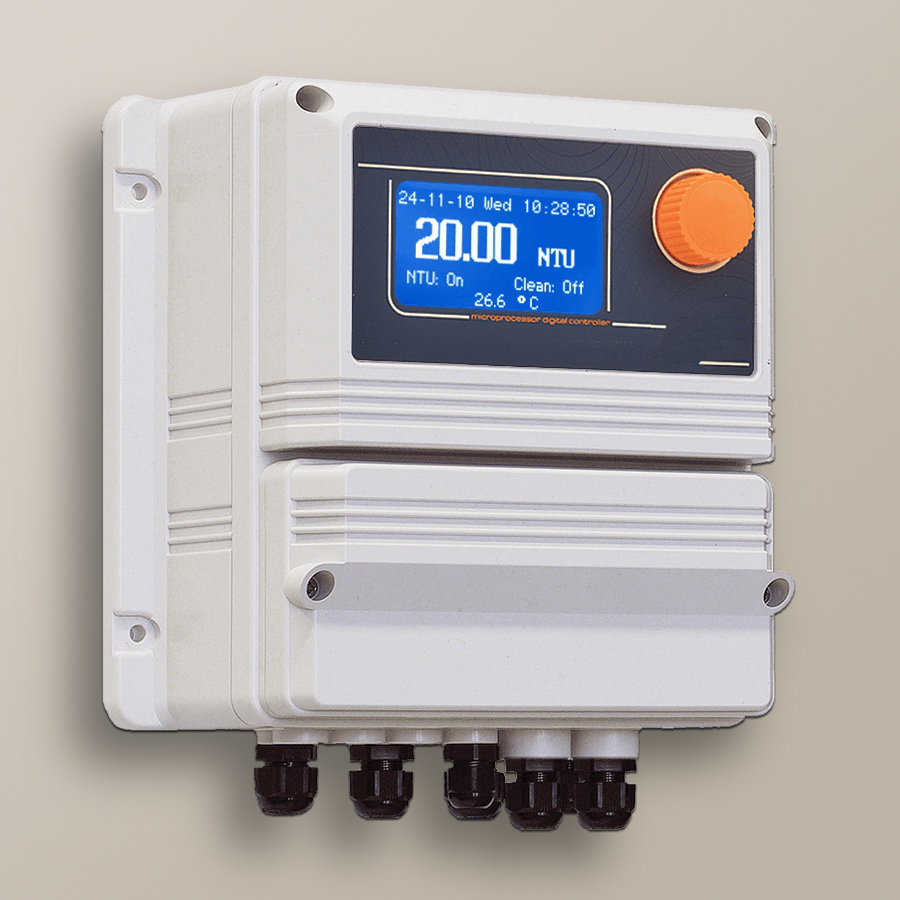

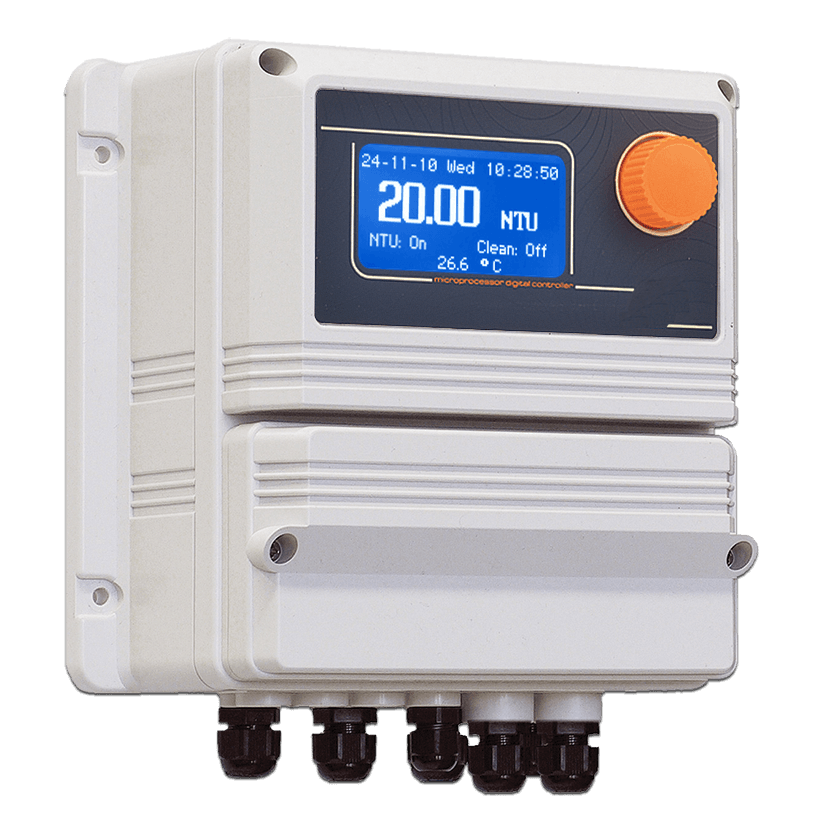

misurazione e regolazione Torbidità LDsTORBH
Strumento di controllo per la misurazione e la regolazione della Torbidità.
Lo strumento registra la Torbidità misurata da un'apposita sonda ed attiva una pompa dosatrice che immetterà flocculante, oppure attiverà un'elettrovalvola di scarico o di invio ad un sistema di filtrazione, fintanto che lo strumento non misurerà una Torbidità pari al SET POINT impostato.

PORTA ELETTRODI

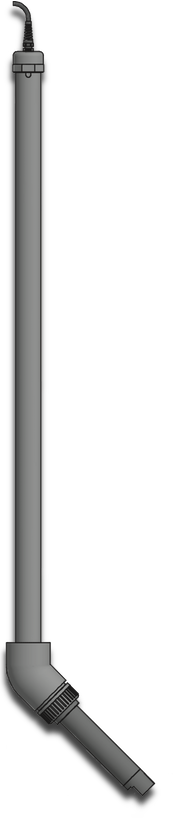

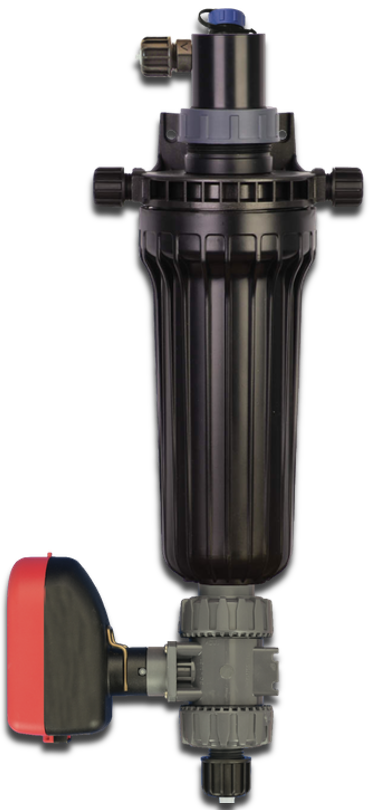

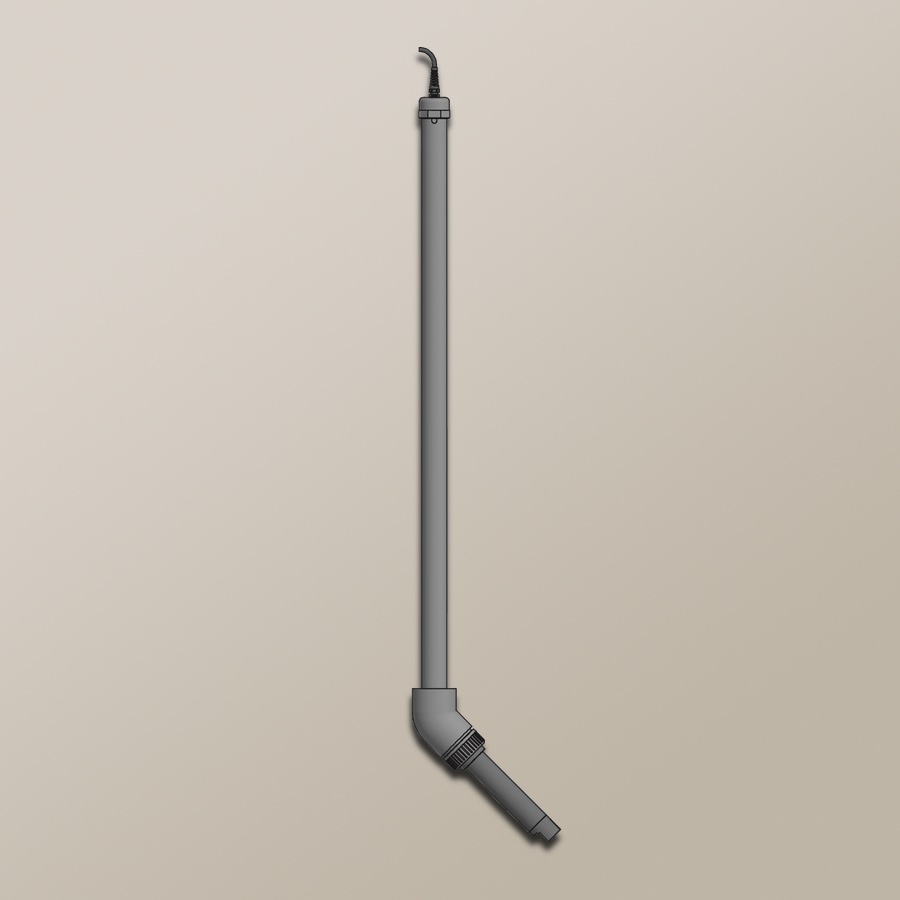

porta elettrodo a deflusso NPED-E2porta elettrodo ad immersione PEC-E2
Sono utilizzati per mettere in contatto la sonda con l'acqua da analizzare; in base al tipo di impianto ed alle esigente dell'utente, sarà possibile utilizzare un porta elettrodo a deflusso posto in by-pass, oppure un porta elettrodo ad immersione, che consente l'immersione della sonda nell'acqua da analizzare.

SONDA TORBIDITA'

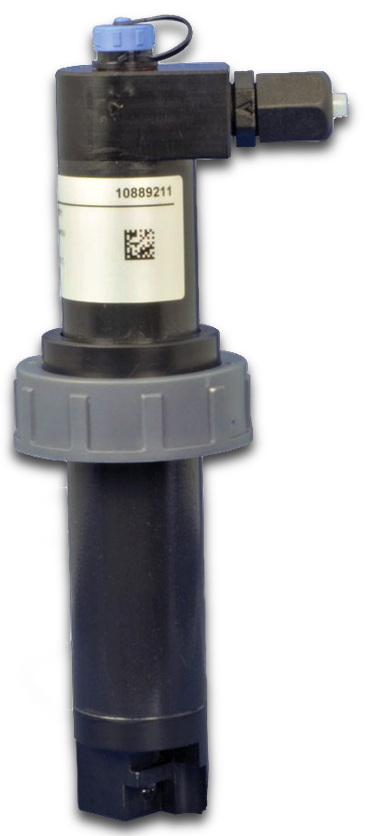

sonda ETORB2 torbidità
Sonda per Torbidità, con scala 0-9.999 NTU e con sistema di autopulizia integrato

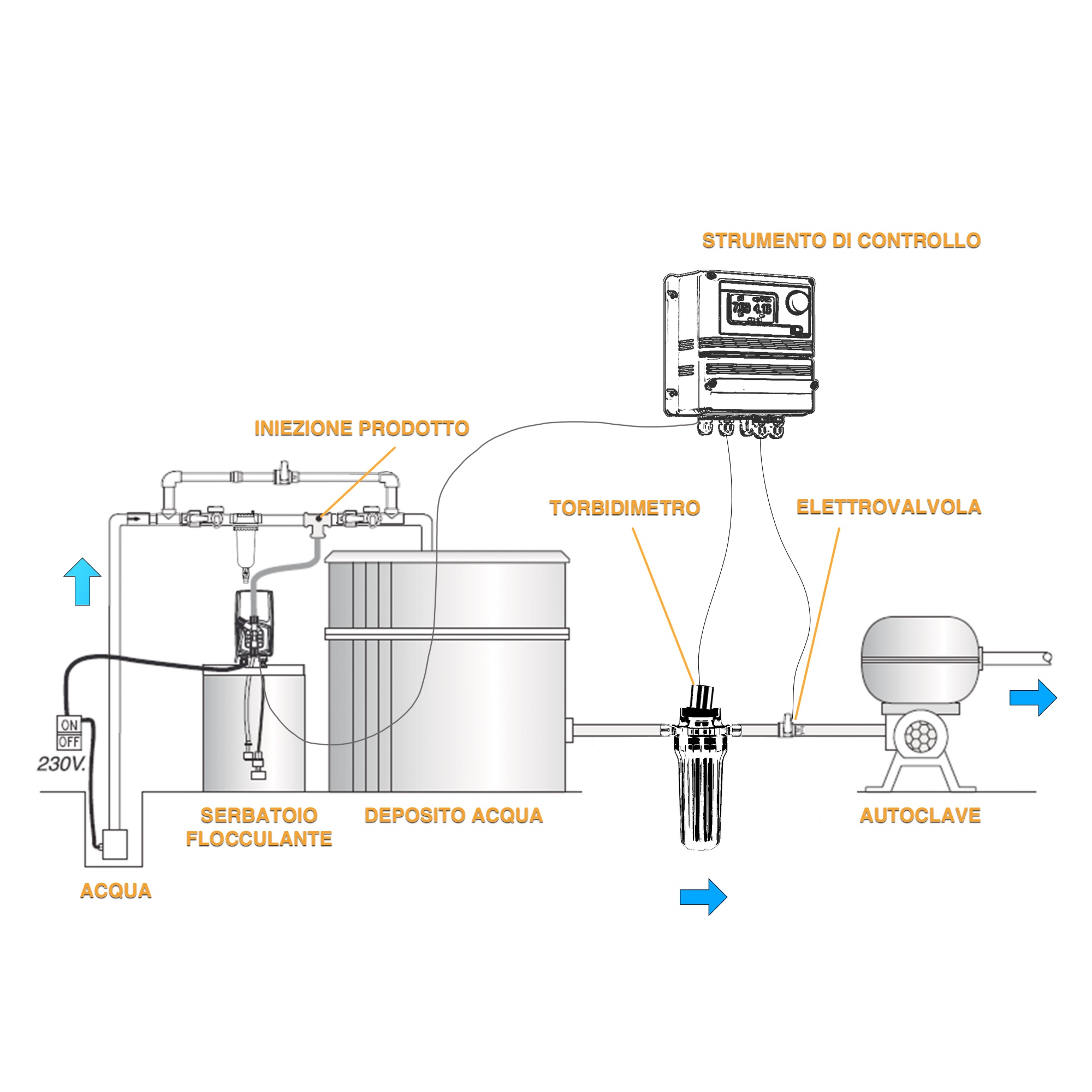

Schema torbidimetro dosaggio flocculante elettrovalvola LDsTORBH ETORBH
  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
