SDM-pHN
NEUTRALIZZAZIONE pH

  • Sistema automatico per la neutralizzazione del pH: il sistema è completamente programmabile per gestire, l'apertura e la chiusura di elettrovalvole di carico e scarico acqua, l'attivazione di agitatori e di pompe dosatrici.

FUNZIONAMENTO

  • Per la misurazione del pH dell'acqua, il sistema utilizza un elettrodo pH resistente:
    Il sistema SDM-pHN consente un posizionamento molto versatile dell'elettrodo che dovrà essere messo in contatto con l’acqua da analizzare utilizzando un porta elettrodo a deflusso oppure, tramite un porta elettrodo ad immersione, potrà essere inserito direttamente in un serbatoio di acqua oppure potrà essere installato in linea sulla tubazione di acqua da analizzare.

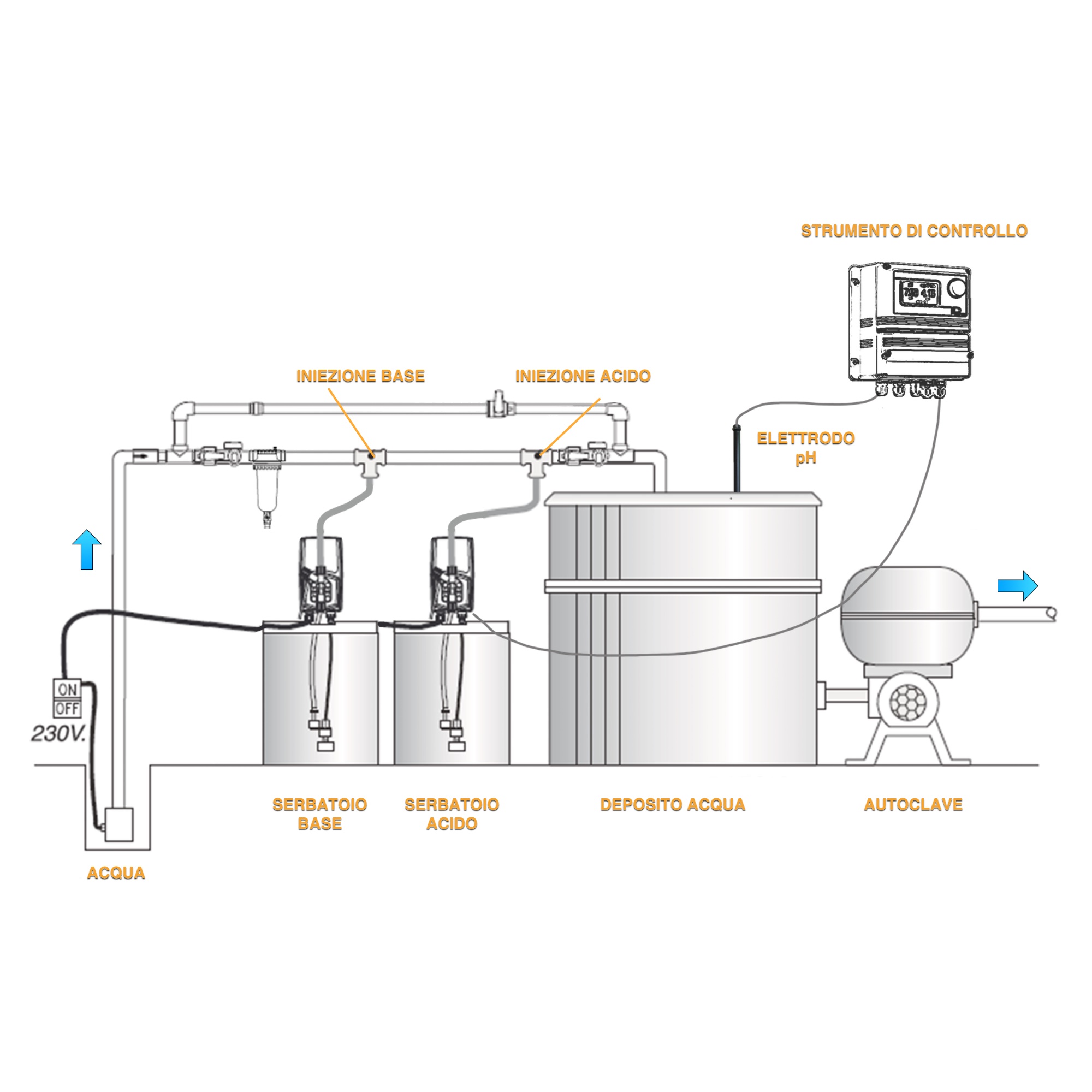

    Tramite apposite uscite programmabili, il sistema si occuperà di tutte le fasi del ciclo, operando nel seguente modo:

  • CICLO
    Controllando il livello dell’acqua in vasca
    Caricando l’acqua in vasca ( valvola aperta ) fino al raggiungimento del livello desiderato ( valvola chiusa )
    Effettuando l’analisi del pH ( tramite elettrodo pH )
    Attivando il dosaggio dell’acido o della base per la neutralizzazione del pH ( pompa dosatrice ed agitatori attivi )
    Attendendo un tempo di reazione
    Scaricando l’acqua dalla vasca ( valvola di scarico aperta )
    Iterando il ciclo ad ogni segnale di attivazione

  • Lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici che immetteranno il regolatore del pH direttamente nel serbatoio di stoccaggio dell’acqua oppure nella tubazione.
    L'elettrodo monitorerà costantemente l’acqua e comanderà l’aggiunta di regolatore del pH fintanto che in acqua non sarà rilevato il pH impostato, chiamato SET POINT.


  • IMPIEGO
    INDUSTRIALE Nel trattamento delle acque di processo industriali.
    REFLUE Nel trattamento delle acque reflue, sia civili che industriali.

  • SCALA DI MISURAZIONE
    pH 0 - 14 RISOLUZIONE 0.01 pH
    TEMPERATURA 0 - 100°C 0.1°C

  • CARATTERISTICHE
    MISURAZIONE pH
    COMPENSAZIONE Temperatura
    AUTOPULIZIA Optional
    POSIZIONAMENTO
    ELETTRODI
    By-pass Linea Immersione


TELECONTROLLO

  • Il sistema SDM-pHN è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

  COMPOSIZIONE
SDM-pHN

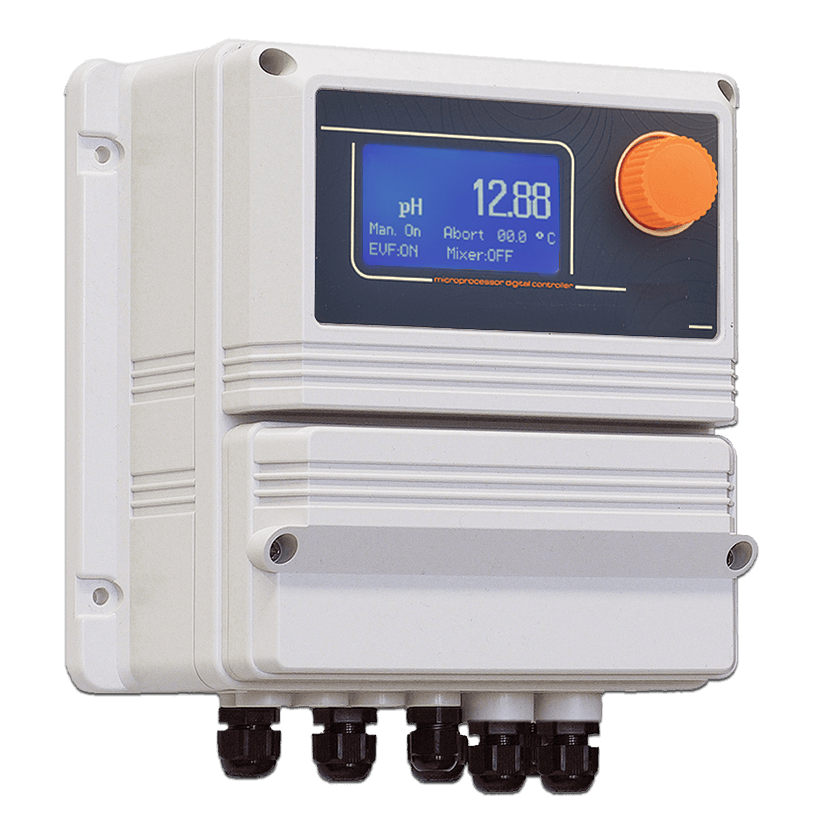

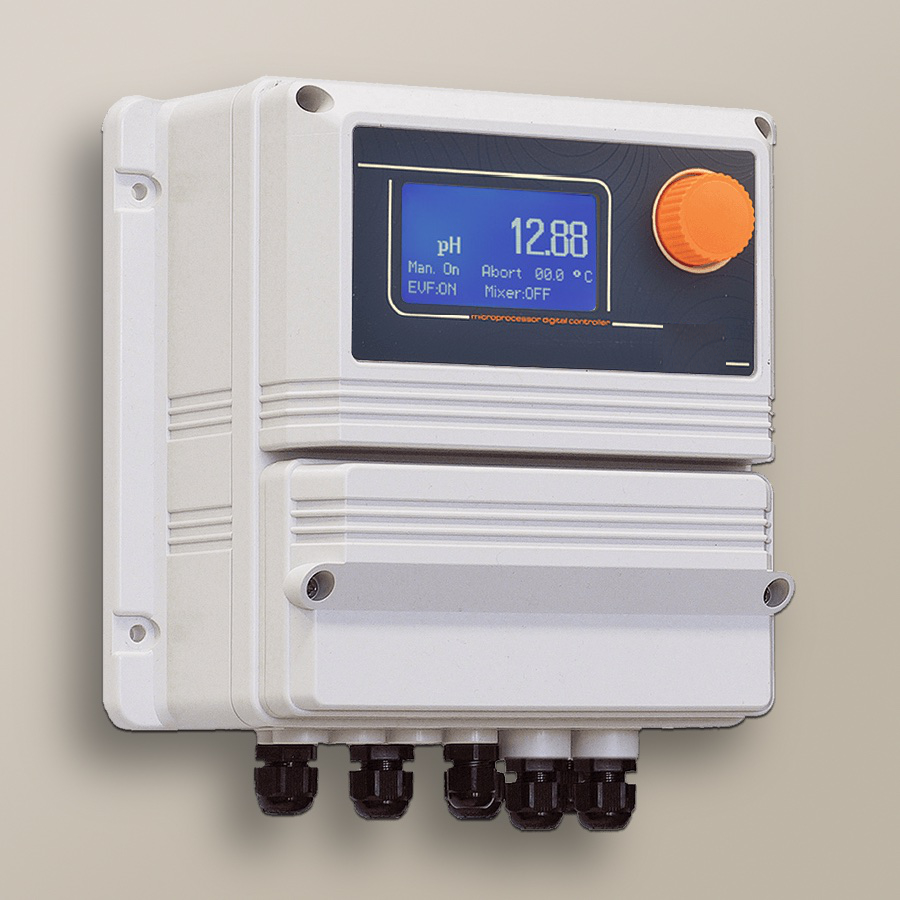

misurazione e regolazione pH LDspH
Strumento di controllo per la misurazione e la regolazione del pH.
Lo strumento registra il pH misurato da appositi elettrodi ed attiva una pompa dosatrice che immetterà la quantità di regolatore del pH necessaria a raggiungere il SET POINT impostato.





ELETTRODO pH
elettrodo pH
Elettrodo combinato per pH, a singola oppure a doppia giunzione, resistente ad acidi, basi, acido fluoridrico, alte temperature ed utilizzabili in acque a bassa conducibilità

POMPA DOSATRICE
pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF
Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici.
In base al regolatore del pH utilizzato, le parti idrauliche sono realizzate in PVDF oppure PP.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

PORTA ELETTRODI
porta elettrodo a deflusso NPEDporta elettrodo in linea PELporta elettrodo ad immersione con autopulizia PECAP
Sono utilizzati per mettere in contatto gli elettrodi con l'acqua da analizzare; in base al tipo di impianto ed alle esigente dell'utente, sarà possibile utilizzare un porta elettrodo a deflusso posto in by-pass, oppure un porta elettrodo in linea inserito sulla tubazione di acqua oppure un porta elettrodo ad immersione, che consente l'immersione degli elettrodi nell'acqua da analizzare e la possibilità di autopulizia degli elettrodi stessi.
  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
