pH acido base LDspH LDpH
SDM-pHA
REGOLAZIONE pH
CON AUTOPULIZIA

  • Permette di misurare e regolare il pH in acque sporche, prevenendo il deposito di materiale sull'elettrodo di misurazione.
    L'elettrodo ha un setto di misurazione piatto, in modo da agevolare l'autopulizia dell'elettrodo stesso mediante il flusso di acqua; inoltre sarà possibile utilizzare un sistema di autopulizia che, mediante getti di acqua acqua o aria, tenga pulito l'elettrodo.
    Sarà possibile definire il pH che dovrà essere presente in acqua ( SET POINT ) ed il sistema SDM-pHA con autopulizia, tramite una pompa dosatrice, immetterà in acqua una quantità di regolatore ( acido oppure base ) proporzionale al pH misurato, fino al raggiungimento del SET POINT desiderato.

FUNZIONAMENTO

  • Per la misurazione del pH dell'acqua, il sistema utilizza un elettrodo pH resistente:


    • L'elettrodo verrà inserito in un porta elettrodo ad immersione con autopulizia; il sistema SDM-pHA con autopulizia, periodicamente, provvederà ad azionare cicli di pulizia dell'elettrodo tramite l'azionamento di un'elettrovalvola che, collegata al porta elettrodo stesso, provvederà a spruzzare acqua o aria compressa sull'elettrodo, liberandolo da eventuali depositi che potranno essersi accumulati.
    Durante il ciclo di pulizia vengono disabilitate le uscite che normalmente controllano le pompe dosatrici.



    Lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici che immetteranno il regolatore del pH direttamente nel serbatoio di stoccaggio dell’acqua oppure nella tubazione.
    L'elettrodo monitorerà costantemente l’acqua e comanderà l’aggiunta di regolatore del pH fintanto che in acqua non sarà rilevato il pH impostato, chiamato SET POINT.
    Non appena verrà consumata acqua, la nuova acqua addotta nel serbatoio di stoccaggio o nella tubazione, entrerà in contatto con il regolatore del pH e, nel contempo, la pompa dosatrice aggiungerà ulteriore acido oppure base per ripristinare il pH desiderato.
    Collegando un Contatore Lancia Impulsi al sistema SDM-pHA, potrà essere realizzato un dosaggio proporzionale al pH misurato ed al volume di acqua effettivamente trattato.
    Il sistema potrà comandare, inoltre, elettrovalvole o qualsiasi altro apparecchio che debba essere azionato in base al pH misurato.

  • IMPIEGO
    CIVILE Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.
    SANITARIO Nel trattamento dei circuiti di acqua sanitaria.
    INDUSTRIALE Nel trattamento delle acque di processo industriali.
    REFLUE Nel trattamento delle acque reflue, sia civili che industriali.

  • SCALA DI MISURAZIONE
    pH 0 - 14 RISOLUZIONE 0.01 pH
    TEMPERATURA 0 - 100°C 0.1°C

  • CARATTERISTICHE
    MISURAZIONE pH
    COMPENSAZIONE Temperatura
    AUTOPULIZIA Sì
    POSIZIONAMENTO
    ELETTRODI    		 Immersione


TELECONTROLLO

  • Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.

mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.

USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.
Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

  COMPOSIZIONE
SDM-pHA
misurazione e regolazione pH LDspH
Strumento di controllo per la misurazione e la regolazione del pH.
Lo strumento registra il pH misurato da appositi elettrodi ed attiva una pompa dosatrice che immetterà la quantità di regolatore del pH necessaria a raggiungere il SET POINT impostato.

ELETTRODO pH
elettrodo pH
Elettrodo combinato per pH, a singola oppure a doppia giunzione, resistente ad acidi, basi, acido fluoridrico, alte temperature ed utilizzabili in acque a bassa conducibilità, setto poroso piatto per agevolare l'autopulizia dell'elettrodo stesso.

POMPA DOSATRICE
pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF
Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici.
In base al regolatore del pH utilizzato, le parti idrauliche sono realizzate in PVDF oppure PP.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

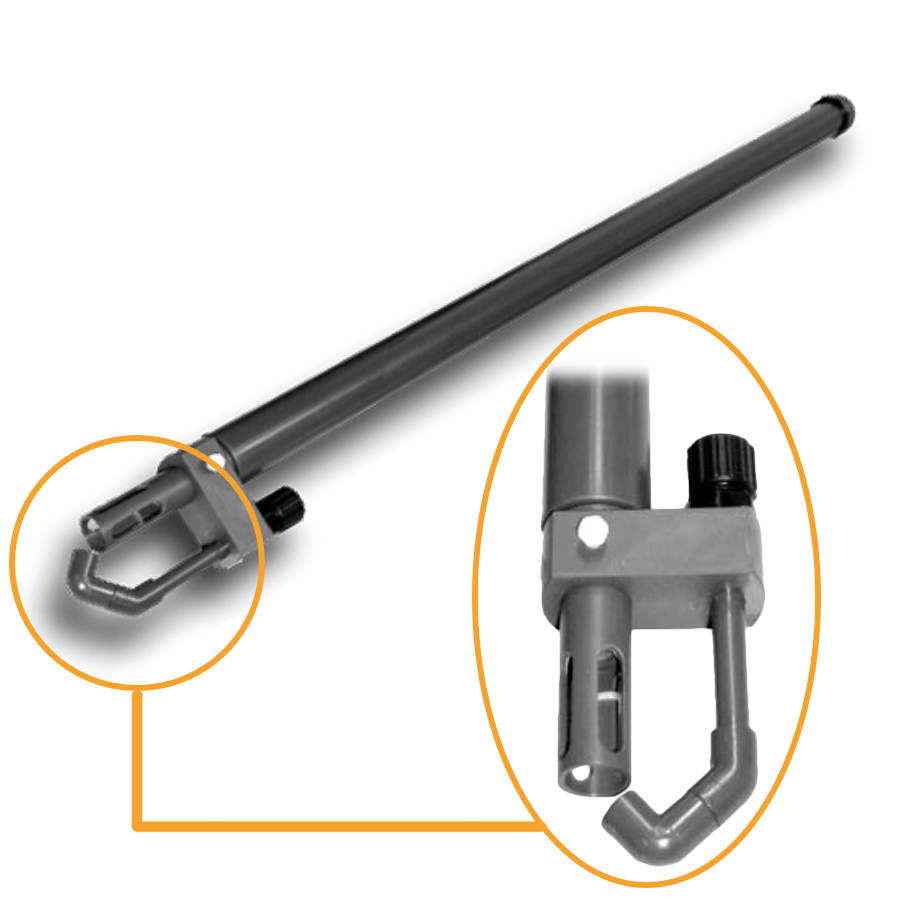

PORTA ELETTRODI
porta elettrodo ad immersione con autopulizia PECAP
Consente l'inserimento dell'elettrodo in immersione nella vasca di acqua della quale si vuole misurare il pH. Il porta elettrodo spruzzerà acqua o aria sull'elettrodo stesso al fine di eliminare eventuali depositi.
  OPTIONAL
CONTENITORE
contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA
elettrovalvola
