SDM-DUAL
DOPPIO PARAMETRO

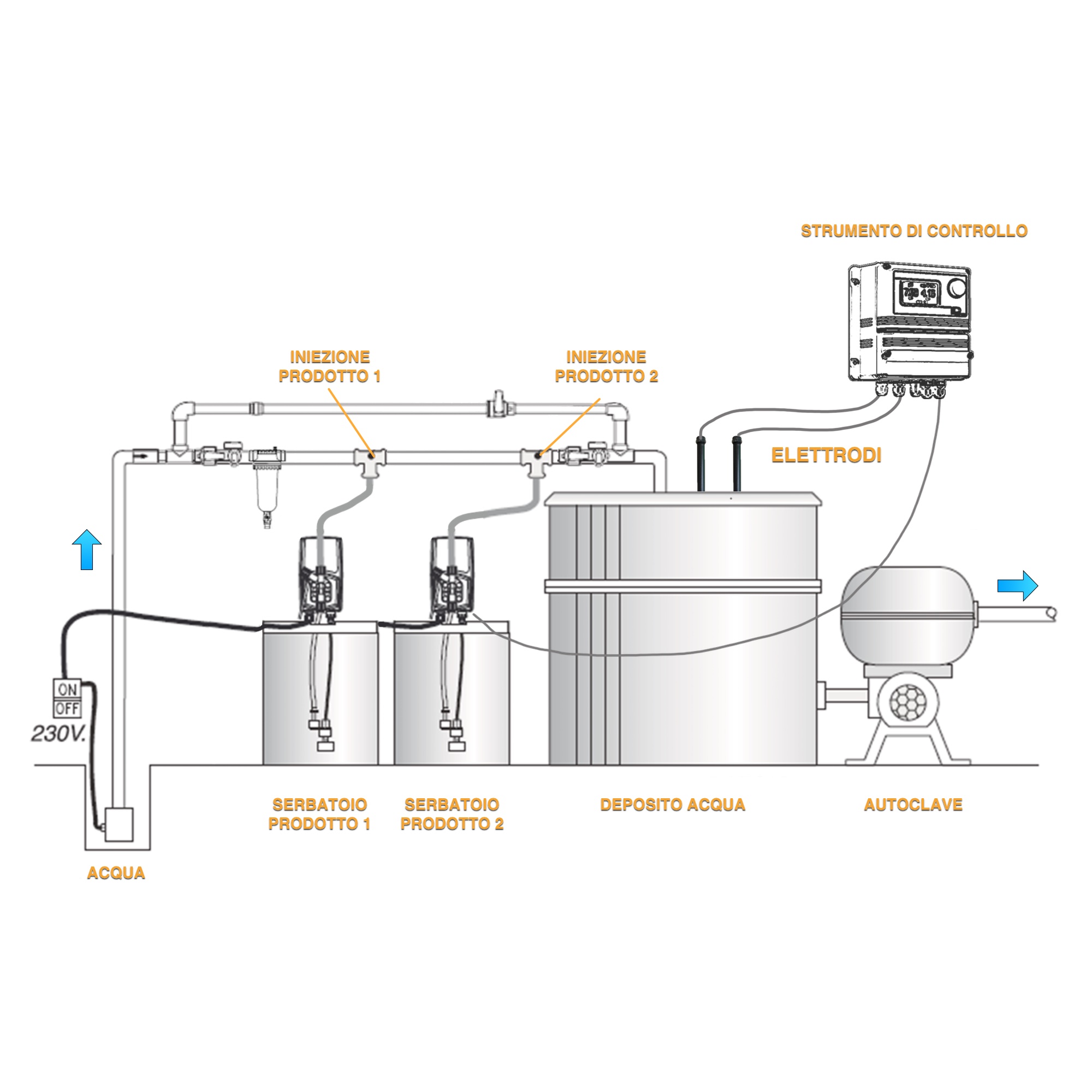

FUNZIONAMENTO

  • Per la misurazione dei parametri chimici prescelti, il sistema utilizza appositi elettrodi e sonde specificatamente realizzati per offrire le migliori prestazioni.

    Gli elettrodi e le sonde dovranno essere messi in contatto con l’acqua da analizzare utilizzando porta elettrodi a deflusso, in linea oppure ad immersione.

    Lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici, elettrovalvole od altra apparecchiatura che necessiti di essere attivata in base ad un valore misurato ( SET POINT ).

  • IMPIEGO
    CIVILE Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.
    SANITARIO Nel trattamento dei circuiti di acqua sanitaria.
    INDUSTRIALE Nel trattamento delle acque di processo industriali.
    REFLUE Nel trattamento delle acque reflue.
    PISCINE Nel trattamento delle acque di piscina



  • ALCUNE COMBINAZIONI
    MODELLO PARAMETRI
    SDM-pHCL2 pH Cloro Libero
    SDM-pHRh pH Redox ( ORP )
    SDM-pHRhC pH Cloro Libero Calcolato
    SDM-pHCD pH Conducibilità
    SDM-pHTORB pH Torbidità
    SDM-pHpH pH pH
    SDM-RhRh Redox ( ORP ) Redox ( ORP )
    SDM-pHDO pH Ossigeno Disciolto
    SDM-RhCL2 Redox ( ORP ) Cloro Libero
    SDM-CL2CL2T Cloro Libero Cloro Totale
    SDM-CLO2CT Biossido di Cloro Cloriti



TELECONTROLLO

  • Il sistema SDM-DUAL è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

  COMPOSIZIONE

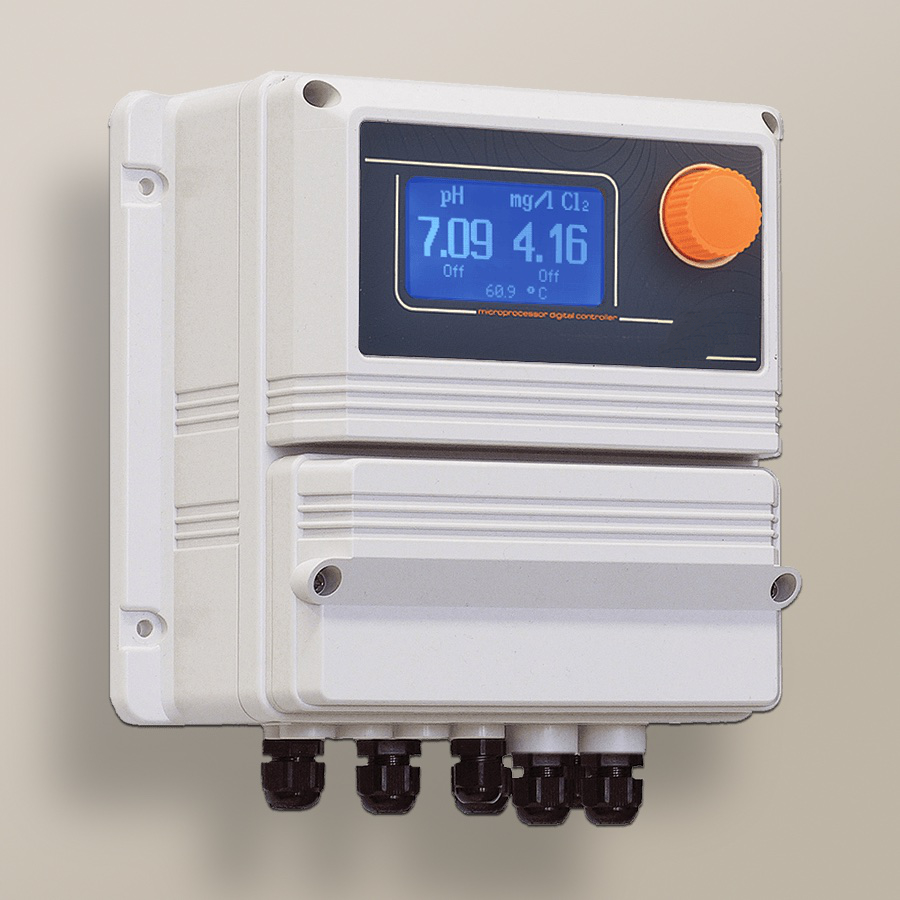

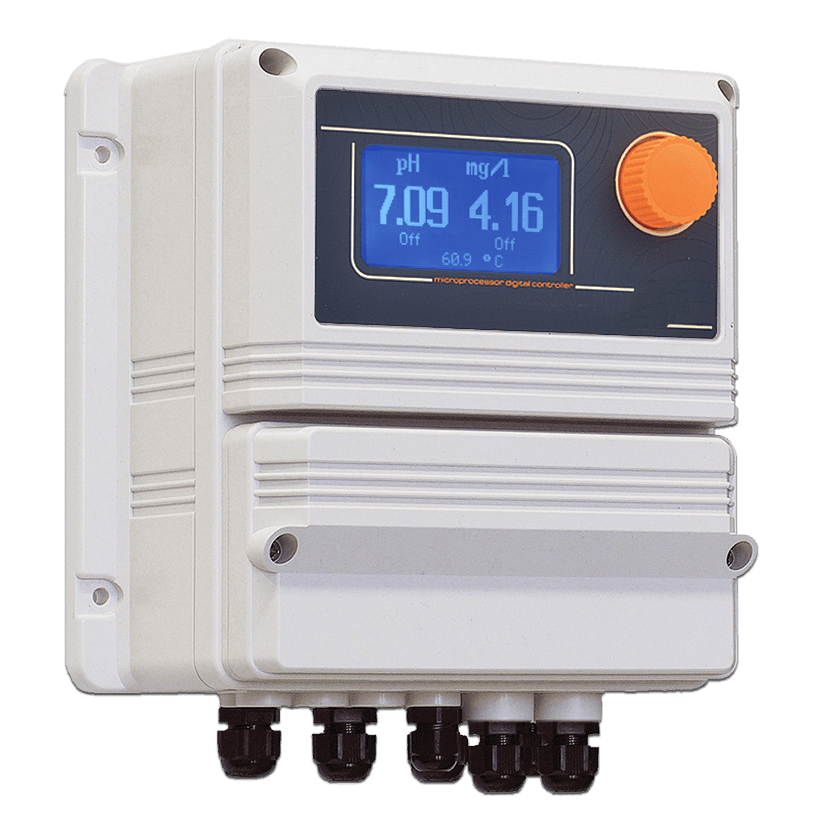

SDM-DUAL
clororesiduometro per cloro libero LDsCL
Strumento di controllo per la misurazione e la regolazione di due parametri chimici.
Lo strumento registra i valori misurati da appositi elettrodi e sonde ed attiva due o più pompe dosatrici che immetteranno la quantità di prodotti necessari a raggiungere i SET POINT impostati.

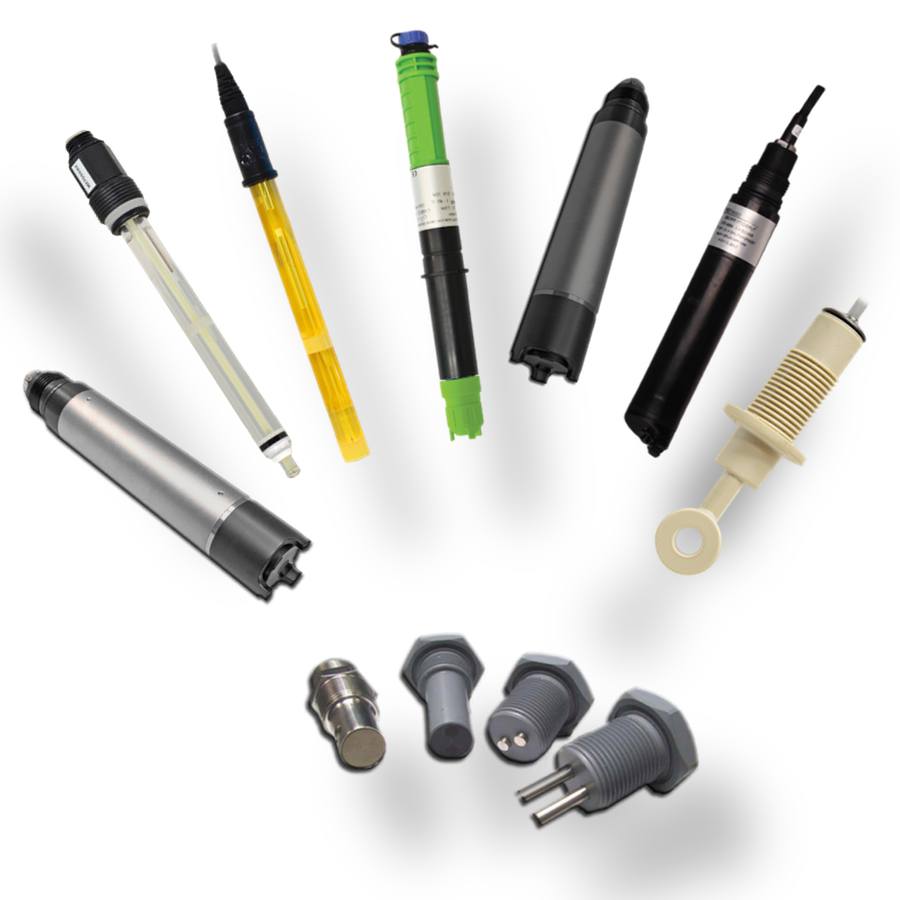

SONDE ED ELETTRODI
etorbh SCL ECL
Elettrodi e sonde per la rilevazione dei parametri chimici.

POMPA DOSATRICE
pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF
Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici. Per massimizzare la compatibilità chimica, tutte le parti idrauliche possono essere realizzate in PVDF, PP, INOX e PMMA.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

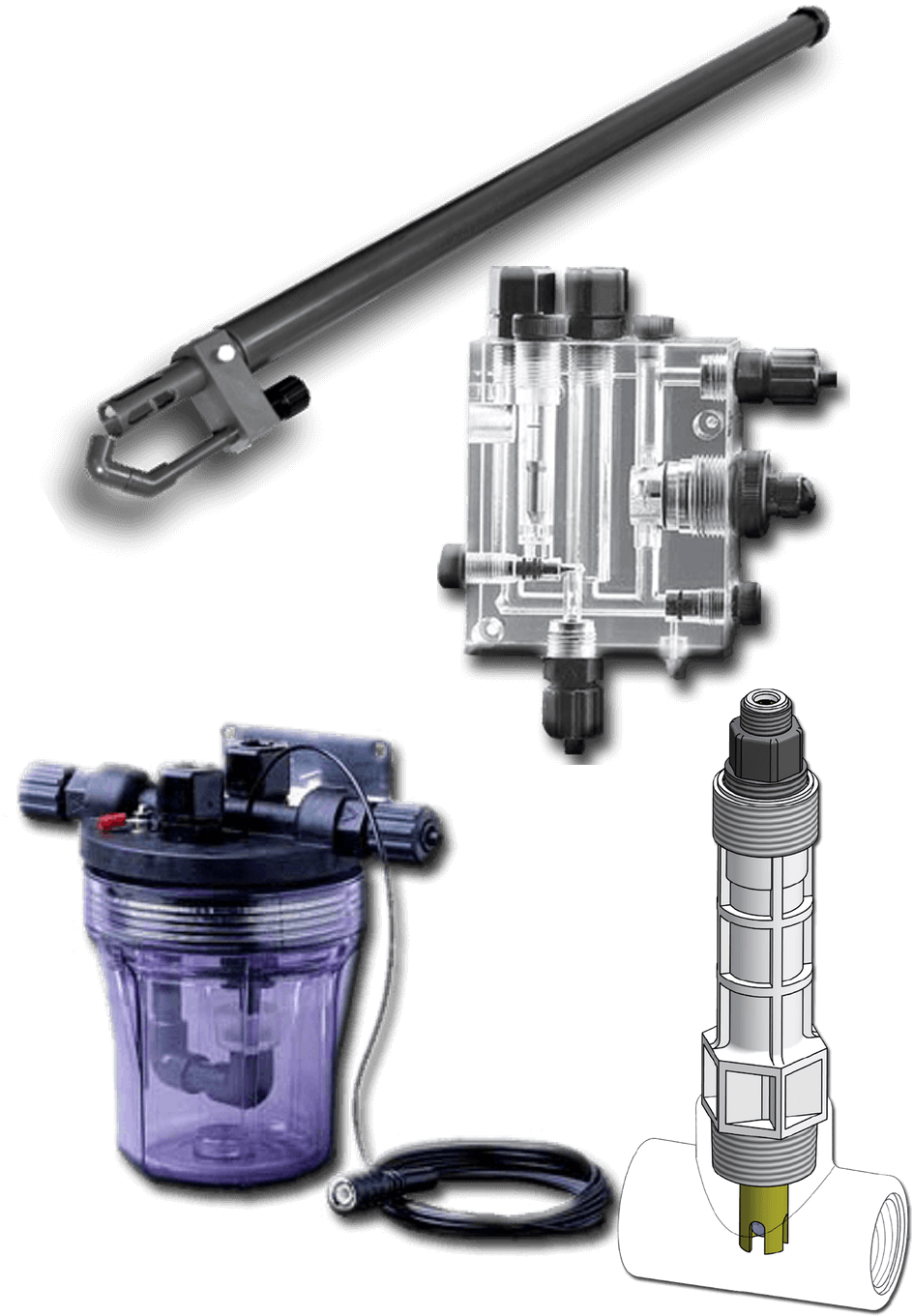

PORTA ELETTRODI
elettrodo pH
Porta elettrodo a deflusso, in linea o ad immersione

  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
