SDM-CD
CONDUCIBILITA'

  • Permette di misurare la Conducibilità dell'acqua
    La misurazione avviene tramite una sonde di conducibilità con misurazione conduttiva oppure indutiva.
    Le sonde sono dotate di compensazione automatica della Temperatura, in modo tale da avere una misurazione quanto più precisa possibile.
    Sarà possibile definire il valore di Conducibilità che dovrà essere presente in acqua ( SET POINT ) ed il sistema SDM-CD provvederà ad attivare / disattivare il dosaggio di prodotti chimici, oppure ad aprire/chiudere un'elettrovalvola di carico o scarico acqua in base alla conducibilità misurata.
    Per la misurazione e la regolazione delle conducibilità nelle torri di raffreddamento, visitate l'apposita sezione.

FUNZIONAMENTO

  • Per la misurazione della conducibilità dell'acqua, il sistema utilizza una sonda per conducibilità, disponibile con elettrodi in grafite, Inox, ad alta linearità, con principio di misurazione conduttivo oppure induttivo.
    La sonda con misurazione induttiva rende la lettura molto stabile e precisa, poiché indipendente dai fenomeni di polarizzazione e di depositi dello sporco sull'elettrodo tipici delle sonde conduttive. In base alla sonda utilizzata, sarà possibile misurare la conducibilità su scala microS oppure mS.

    La sonda per conducibilità dovrà essere messa in contatto con l’acqua da analizzare utilizzando un porta elettrodo a deflusso installato in by-pass oppure potrà essere collocata in linea, direttamente sulla tubazione di acqua da analizzare oppure potrà essere immersa in una vasca di acqua, tramite apposito porta elettrodo ad immersione.



    In base alla conducibilità rilevata ed a quella desiderata ( SET POINT ), lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici che immetteranno le sostanze chimiche ( inibitori di corrosione, attivatori, biocidi, filmanti ) direttamente nel serbatoio di stoccaggio dell’acqua oppure in una tubazione e provvederà ad aprire/chiudere elettrovalvole di carico/scarico acqua o quant'altro debba essere attivato in base alla conducibilità misurata, in modo tale da raggiungere la conducibilità desiderata.


  • IMPIEGO
    SANITARIO Nel trattamento dei circuiti di acqua sanitaria.
    INDUSTRIALE Nel trattamento delle acque di processo industriali.

  • SCALA DI MISURAZIONE
    CONDUCIBILITA' 0 - 3.000 mS
    TEMPERATURA 0 - 100°C

  • CARATTERISTICHE
    MISURAZIONE Conduttiva
    Induttiva
    COMPENSAZIONE Temperatura
    AUTOPULIZIA No
    POSIZIONAMENTO
    ELETTRODI
    By-pass In linea Immersione


TELECONTROLLO

  • Il sistema SDM-CD è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

  COMPOSIZIONE

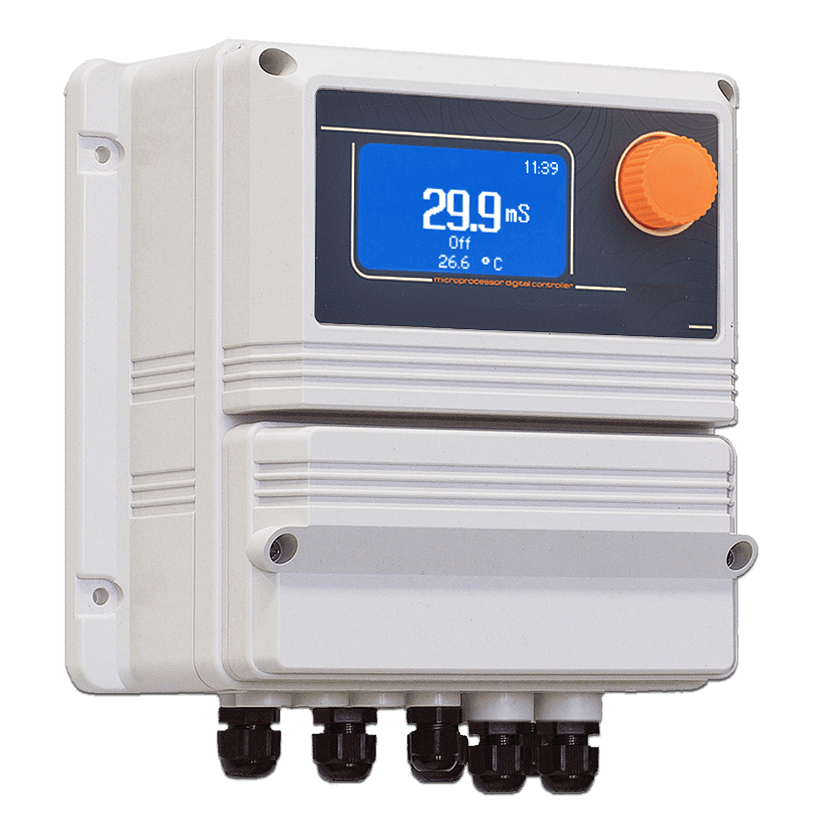

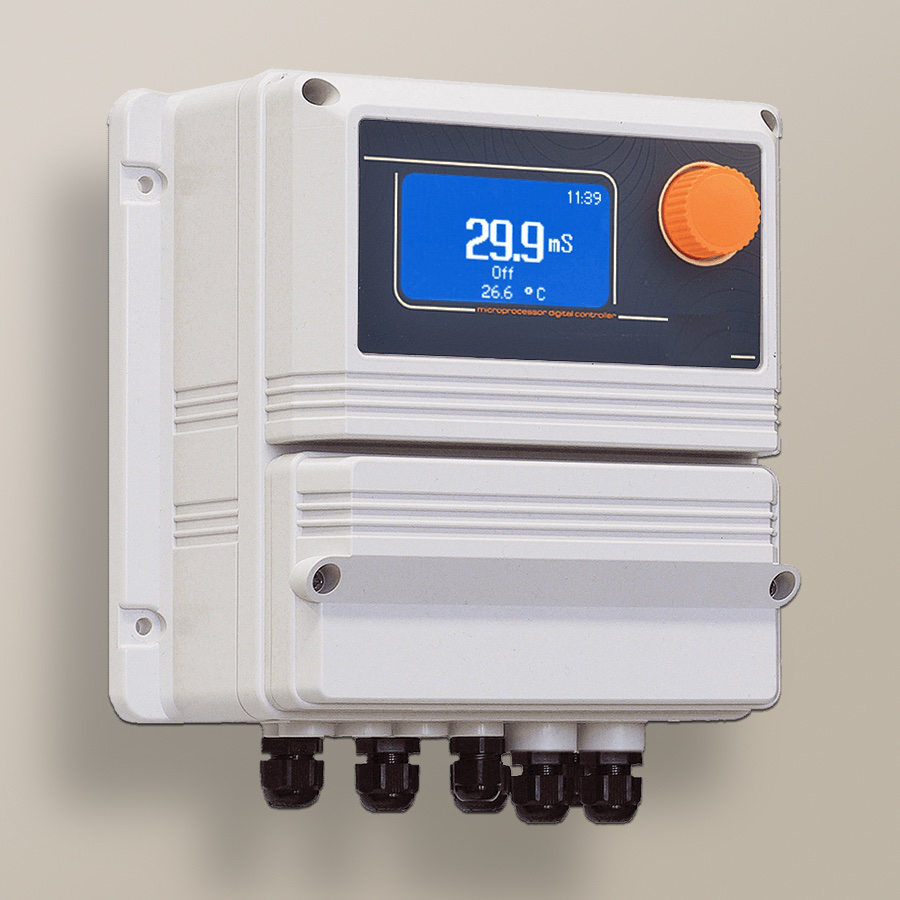

SDM-CD
strumento misurazione ozono LDsCL

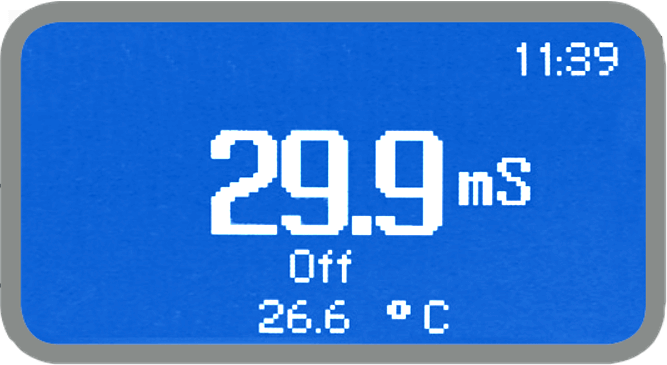

Strumento di controllo per la misurazione e la regolazione della Conducibilità.
Lo strumento registra i valori di Conducibilità misurati da apposita sonda ed apre/chiude elettrovalvole ed attiva/disattiva pompe dosatrici in base alla conducibilità misurata ed quella desiderata.
In alternativa è possibile utilizzare strumenti per installazione in quadro elettrico.

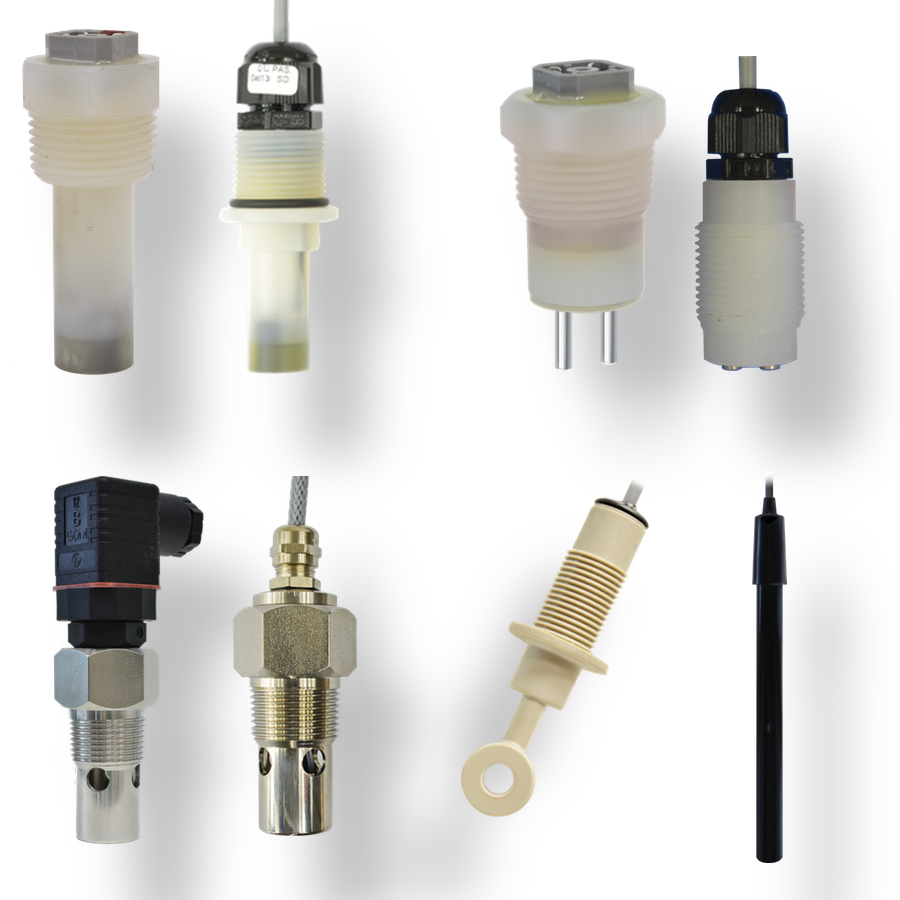

SONDA CONDUCIBILITA'
cella amperometrica chiusa ECL10 SCL10
Sonde per conducibilità misurata per via conduttiva oppure induttiva.

POMPA DOSATRICE
pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF
Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici.
In base al prodotti chimico utilizzato, parti idrauliche in PVDF, PP, PMMA oppure INOX.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.



PORTA ELETTRODI


porta elettrodo a deflusso NPEDporta elettrodo in linea PELporta elettrodo ad immersione con autopulizia PECAP

Sono utilizzati per mettere in contatto le sonde con l'acqua da analizzare; in base al tipo di impianto ed alle esigente dell'utente, sarà possibile utilizzare un porta sonda a deflusso posto in by-pass, oppure un porta sonda in linea inserito sulla tubazione di acqua oppure un porta sonda ad immersione, che consente l'immersione delle sonde nell'acqua da analizzare.

  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
