SMD-CT
CLORITI

  • Permette di misurare i mg/l di Cloriti presenti in acqua.
    La misurazione avviene tramite una cella amperometrica dotata di membrana selettiva, che esclude dalla misurazione tutte le sostanze chimiche che potrebbero alterare la misurazione della quantità di Cloriti presenti in acqua.
    La cella amperometrica è dotata di compensazione automatica della Temperatura, in modo tale da avere una misurazione quanto più precisa possibile.
    Sarà possibile definire il valore di Cloriti che dovranno essere presenti in acqua ( SET POINT ) in modo tale da poter intervenire nel momento in cui dovessero superare una certa soglia.

FUNZIONAMENTO

  • I cloriti sono presenti principalmente in acqua come sottoprodotti della disinfezione tramite Biossido di Cloro; è importante monitorarne la presenza in quanto, secondo normativa, non possono superare la concentrazione di 0,2 mg/l.

    Per la misurazione della quantità di Cloriti presenti in acqua, il sistema utilizza una Cella Amperometrica chiusa, dotata cioè di una membrana selettiva, che evita il contatto degli elettrodi con sostanze chimiche che potrebbero alterare la misurazione della quantità di Cloriti.
    La cella è costituita da una parte elettronica, che si occupa della conversione del segnale e della compensazione automatica della Temperatura e da una parta galvanica, a contatto con l'acqua da analizzare.
    La cella amperometrica dovrà essere messa in contatto con l’acqua da analizzare utilizzando un porta elettrodo a deflusso. La cella permette la misurazione di Cloriti fino a 2 mg/l con una precisione di 0.001 mg/l.
    Sarà possibile impostare soglie di intervento ( SET POINT ) oppure soglie di allarme raggiunte le quali potrà essere arrestato il dosaggio di Biossido di Cloro, oppure oltre le quali verranno attivate elettrovalvole o qualsiasi altro apparecchio che debba essere azionato in base al valore di Cloriti misurato.

  • IMPIEGO
    CIVILE Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.
    SANITARIO Nel trattamento dei circuiti di acqua sanitaria.
    INDUSTRIALE Nel trattamento delle acque di processo industriali.
    REFLUE Nel trattamento delle acque reflue.

  • SCALA DI MISURAZIONE
    CLORITI 0 - 2 mg/l RISOLUZIONE 0.001 mg/l
    TEMPERATURA 0 - 100°C 0.1°C

  • CARATTERISTICHE
    MISURAZIONE Amperometrica con membrana
    COMPENSAZIONE Temperatura
    AUTOPULIZIA -
    POSIZIONAMENTO
    ELETTRODI
    By-pass


TELECONTROLLO

  • Il sistema SMD-CT è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

  COMPOSIZIONE
SMD-CTs

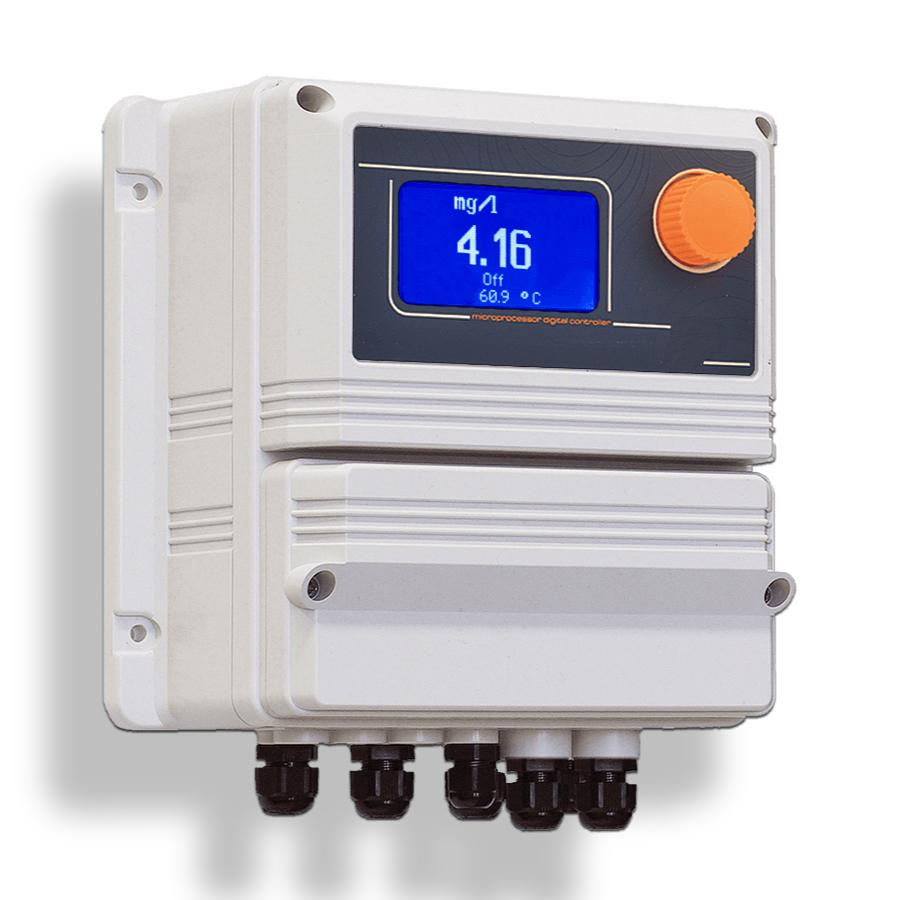

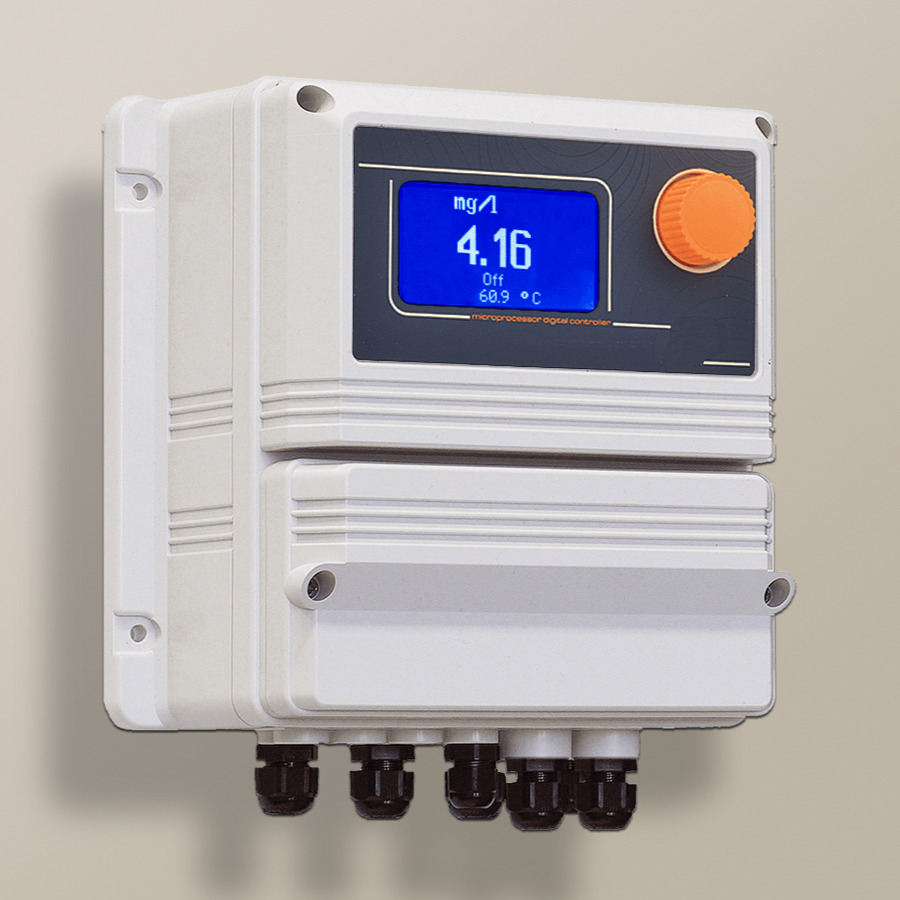

strumento misura cloriti LDsCL
Strumento di controllo per la misurazione e la regolazione dei Cloriti.
Lo strumento registra i valori di Cloriti misurati da apposita Cella Amperometrica ed attiva un apparecchio o allarme collegato.

CELLA AMPEROMETRICA
cella amperometrica chiusa SCT
Cella Amperometrica Chiusa per le misurazione dei Cloriti, dotata di compensazione automatica della Temperatura.

PORTA ELETTRODO A DEFLUSSO
elettrodo pH
Porta elettrodo a deflusso realizzato in PMMA e dotata di regolazione della portata e di sensore di prossimità.





  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
