Pompe dosatrici PLUS AMS PLUS, K PLUS
POMPE DOSATRICI
PLUS

DESCRIZIONE

  • Le pompe dosatrici PLUS consentono un dosaggio costante oppure proporzionale ad un segnale esterno, digitale ( contatore lancia impulsi, PLC o altro ) oppure analogico ( 0-4/20 mA ).
    Sono dotate di controllo di livello del prodotto da dosare.



TIPO DI DOSAGGIO
COSTANTE La pompa dosa con frequenza costante delle battute
COSTANTE CON
DIVISORE
La pompa dosa con frequenza costante; il numero delle battute di targa viene diviso per un valore impostabile compreso tra 1:10
PROPORZIONALE CON
DIVISORE
La pompa dosa con frequenza proporzionale agli impulsi forniti da un contatore lancia impulsi collegato alla pompa. Gli impulsi forniti dal contatore vengono divisi per un valore impostabile compreso tra 1:10 / 10:100 / 100:1.000
PROPORZIONALE CON
MOLTIPLICATORE
La pompa dosa con frequenza proporzionale agli impulsi forniti da un contatore lancia impulsi collegato alla pompa. Gli impulsi forniti dal contatore vengono moltiplicati per un numero compreso tra 1:10
mA La corrente fornita alla pompa (tramite il segnale in ingresso) determina il dosaggio proporzionale in funzione dei due valori minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione (0-4/20 mA).

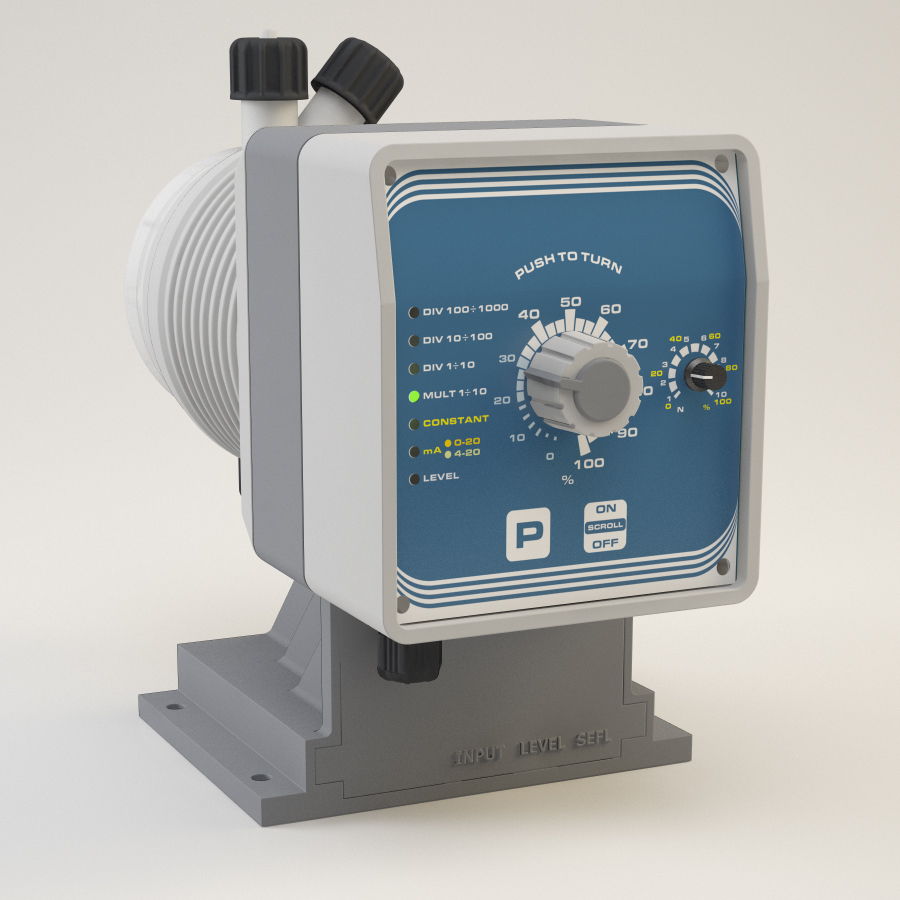

Pompe dosatrici  AMS PLUS

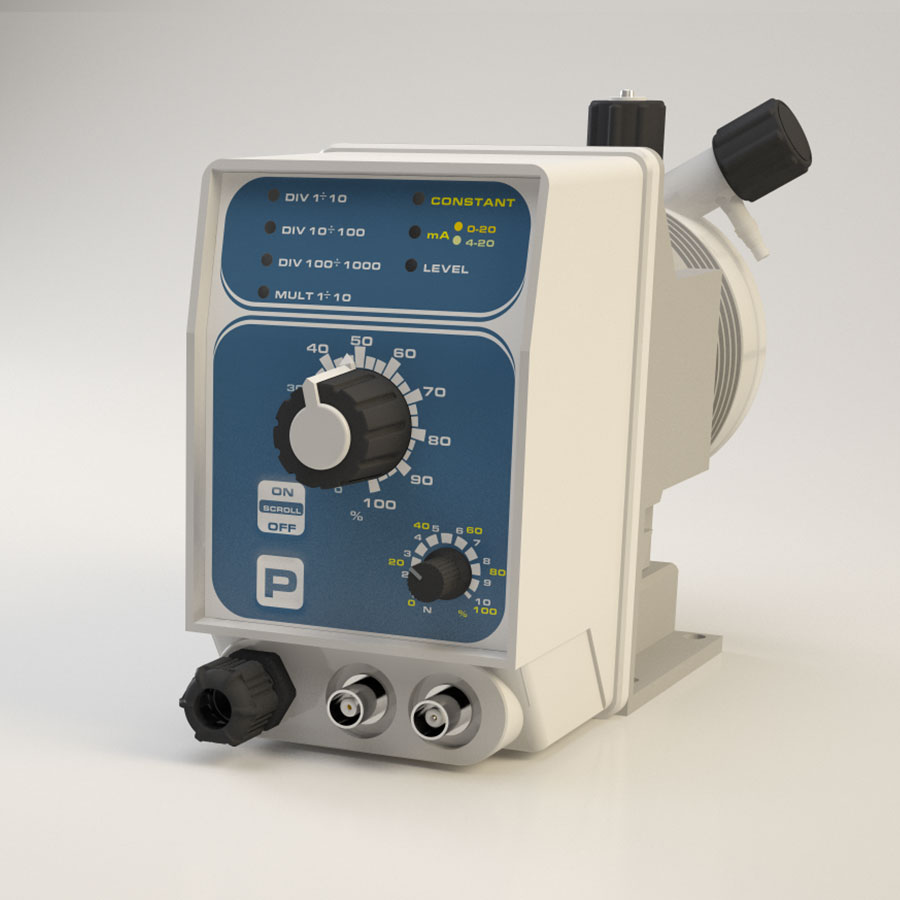

Pompe dosatrici  KMS PLUS




SCHEDA TECNICA



CARATTERISTICHE
Display digitale
CONTROLLO
DI LIVELLO
Se la pompa dosatrice, tramite la sonda di livello fornita di serie, rileva l'esaurimento del prodotto da dosare, entra automaticamente in modalità stand-by e, tramite l'uscita allarme, segnala l'anomalia


COSTRUZIONE
CORPO PPO rinforzato con fibra di vetro, con montaggio orizzontale ( verticale con apposita staffa )
GRADO PROTEZIONE IP65
CORPO POMPA
Per dosaggio di sostanze acide con viscosità massima di 100 cPs
Per dosaggio di sostanze alcaline con viscosità massima di 100 cPs
Realizzato in PVDF / PP / PMMA / INOX
A Con autospurgo per il dosaggio di sostanze che producono gas
LPV Per dosaggio di liquidi poco viscosi, fino ad 8.000 cPs
P Per dosaggio di liquidi molto viscosi, fino a 50.000 cPs
AC Con ingresso per Aria Compressa per dosaggi di elevata portata
PARTI IDRAULICHE PVDF PP
DIAFRAMMA PTFE


INGRESSI
LIVELLO Controllo di livello del prodotto da dosare
INPUT Segnale analogico in corrente 0/4-20 mA
Segnale digitale di un contatore lancia impulsi
Segnale digitale proveniente da PLC od altra fonte


USCITE
ALLARME Contatto libero da tensione ( N.O. / N.C. ), consente di segnalare l'insorgenza di un allarme di livello ( optional )


ALLARMI
LIVELLO Segnala l'esaurimento del prodotto chimico nel contenitore


ALIMENTAZIONE
220 VAC 110 VAC 12 VDC 24 VAC
24 VDC Fotovoltaica Idroelettrica


DOTAZIONE
Valvola di iniezione Sonda di livello Valvola di fondo con filtro Tubo di mandata, aspirazione e scarico


  OPTIONAL
CONTATORE
LANCIA IMPULSI
contatore lancia impulsi

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

CONTENITORE

contenitore stoccaggio prodotti chimici

SOPPRESSORE
DI IMPULSI
soppressore di impulsi


LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

MISCELATORE
STATICO
miscelatore statico
